螺栓、高强螺栓、膨胀螺栓、化学锚栓

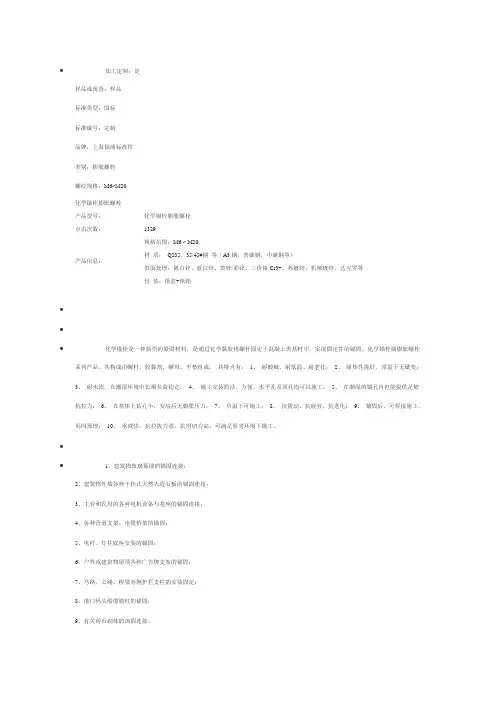

∙加工定制：是样品或现货：样品标准类型：国标标准编号：定制品牌：上海徐浦标准件类别：膨胀螺栓螺纹规格：M6~M20化学锚栓膨胀螺栓产品型号：化学锚栓膨胀螺栓点击次数：1329产品信息：规格范围：M6 ~ M20材质：Q235、35/45#钢等（A3钢，普碳钢，中碳钢等）表面处理：镀白锌、蓝白锌、黄锌/彩锌、三价铬Cr3+、热镀锌、机械镀锌、达克罗等包装：纸盒+纸箱∙∙∙化学锚栓是一种新型的紧固材料，是通过化学黏胶将螺杆固定于混凝土类基材中，实现固定件的锚固。

化学锚栓属膨胀螺栓系列产品。

其构成由螺杆、胶黏剂、螺母、平垫组成。

其特点有：1、耐酸碱、耐低温、耐老化；2、耐热性能好，常温下无蠕变；3、耐水渍，在潮湿环境中长期负荷稳定；4、施工安装简洁、方便，水平孔及顶孔均可以施工；5、在潮湿的锚孔内也能提供足够抗拉力；6、在基体上钻孔小，安装后无膨胀压力；7、负温下可施工；8、抗震动、抗疲劳、抗老化；9、锚固后，可焊接施工，形同预埋；10、承载快，抗拉拔力强，抗剪切力高，可满足恶劣环境下施工。

∙∙1、建筑物玻璃幕墙的锚固连接；2、建筑物外墙各种干挂式天然人造石板的锚固连接；3、工业和民用的各种电机设备与基座的锚固连接；4、各种管道支架、电缆桥架的锚固；5、电杆、灯柱底座安装的锚固；6、户外或建筑物屋顶各种广告牌支架的锚固；7、马路、公路、桥梁旁侧护栏支柱的安装固定；8、港口码头船缆墩柱的锚固；9、有关砖石砌体的加固连接。

∙∙安装方法：∙∙1、建筑物玻璃幕墙的锚固连接；2、建筑物外墙各种干挂式天然人造石板的锚固连接；3、工业和民用的各种电机设备与基座的锚固连接；4、各种管道支架、电缆桥架的锚固；5、电杆、灯柱底座安装的锚固；6、户外或建筑物屋顶各种广告牌支架的锚固；7、马路、公路、桥梁旁侧护栏支柱的安装固定；8、港口码头船缆墩柱的锚固；9、有关砖石砌体的加固连接。

∙∙∙∙1——设备地脚2——调整垫片3——二次灌浆4——地基5——化学砂浆（胶黏剂）6——带螺母和垫圈的化学锚栓常用规格及锚固参数∙∙化学锚栓锚固力设计值∙∙化学锚栓锚固力极限标准值∙联系我时，请说是在160商机网上看到的，谢谢。

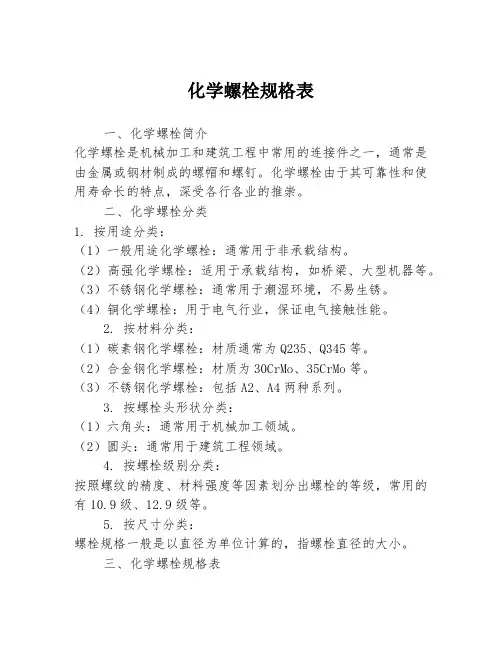

化学螺栓规格表一、化学螺栓简介化学螺栓是机械加工和建筑工程中常用的连接件之一，通常是由金属或钢材制成的螺帽和螺钉。

化学螺栓由于其可靠性和使用寿命长的特点，深受各行各业的推崇。

二、化学螺栓分类1. 按用途分类：（1）一般用途化学螺栓：通常用于非承载结构。

（2）高强化学螺栓：适用于承载结构，如桥梁、大型机器等。

（3）不锈钢化学螺栓：通常用于潮湿环境，不易生锈。

（4）铜化学螺栓：用于电气行业，保证电气接触性能。

2. 按材料分类：（1）碳素钢化学螺栓：材质通常为Q235、Q345等。

（2）合金钢化学螺栓：材质为30CrMo、35CrMo等。

（3）不锈钢化学螺栓：包括A2、A4两种系列。

3. 按螺栓头形状分类：（1）六角头：通常用于机械加工领域。

（2）圆头：通常用于建筑工程领域。

4. 按螺栓级别分类：按照螺纹的精度、材料强度等因素划分出螺栓的等级，常用的有10.9级、12.9级等。

5. 按尺寸分类：螺栓规格一般是以直径为单位计算的，指螺栓直径的大小。

三、化学螺栓规格表下表列出了常用的化学螺栓规格表，其中，螺栓直径以mm为单位，长度以mm为单位，螺距为mm。

螺栓直径 D(mm) 螺距 P(mm) 螺栓长度I(mm)16 2.0 40-30018 2.5 45-32020 2.5 50-36522 2.5 55-40024 3.0 60-44027 3.0 65-49030 3.5 70-53033 3.5 75-58036 4.0 80-63039 4.0 85-68042 4.5 90-74045 4.5 95-79048 5.0 100-84052 5.0 110-94056 5.5 120-104060 5.5 130-1140四、化学螺栓使用注意事项1. 使用前应对螺栓进行材质鉴定。

2. 按照使用要求安装拧紧。

3. 避免过度拧紧，以免损坏螺栓。

4. 注意腐蚀环境，避免生锈。

5. 避免化学螺栓使用在过分高温和低温环境。

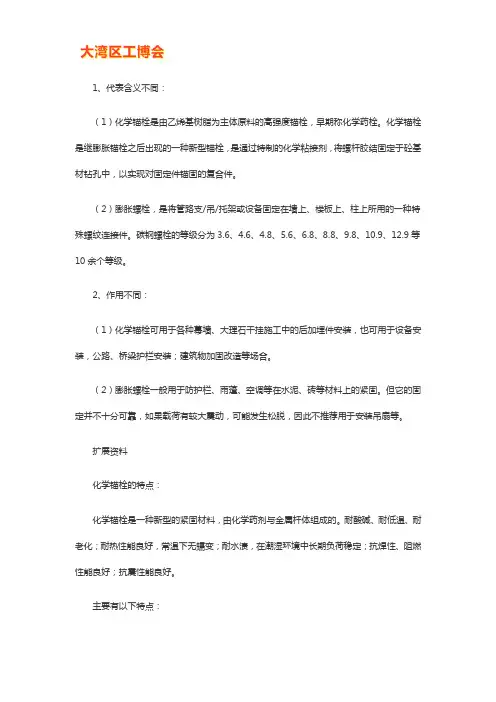

1、代表含义不同：（1）化学锚栓是由乙烯基树脂为主体原料的高强度锚栓，早期称化学药栓。

化学锚栓是继膨胀锚栓之后出现的一种新型锚栓，是通过特制的化学粘接剂，将螺杆胶结固定于砼基材钻孔中，以实现对固定件锚固的复合件。

（2）膨胀螺栓，是将管路支/吊/托架或设备固定在墙上、楼板上、柱上所用的一种特殊螺纹连接件。

碳钢螺栓的等级分为3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级。

2、作用不同：（1）化学锚栓可用于各种幕墙、大理石干挂施工中的后加埋件安装，也可用于设备安装，公路、桥梁护栏安装；建筑物加固改造等场合。

（2）膨胀螺栓一般用于防护栏、雨蓬、空调等在水泥、砖等材料上的紧固。

但它的固定并不十分可靠，如果载荷有较大震动，可能发生松脱，因此不推荐用于安装吊扇等。

扩展资料化学锚栓的特点：化学锚栓是一种新型的紧固材料，由化学药剂与金属杆体组成的。

耐酸碱、耐低温、耐老化；耐热性能良好，常温下无蠕变；耐水渍，在潮湿环境中长期负荷稳定；抗焊性、阻燃性能良好；抗震性能良好。

主要有以下特点：1、化学药管组成：乙烯基树脂，石英颗粒，固化剂。

2、玻璃管封闭包装便于目测管剂质量，玻璃粉碎后充当细骨料。

3、抗酸碱、耐热、防火、温度敏感度低。

4、对基材无膨胀挤压应力，适用于重荷及各种震动荷载。

5、安装间距和边距要求小。

6、安装快捷，迅速固化，不影响施工进度。

7、施工温度范围广。

化学膨胀螺栓特性:1.耐酸碱、耐低温、耐老化；2.耐热性能良好，常温下无蠕变；3.耐水渍，在潮湿环境中长期负荷稳定；4.抗焊性、阻燃性能良好；5.抗震性能良好。

原理:膨胀螺丝之固定原理：膨胀螺丝之固定乃是利用挈形斜度来促使膨胀产生摩擦握裹力，达到固定效果。

螺钉一头是螺纹，一头有椎度。

外面包一钢皮，铁皮圆筒一半有若干切口，把它们一起塞进墙上打好的洞里，然后锁螺母，螺母把螺钉往外拉，将椎度拉入钢皮圆筒，钢皮圆筒被涨开，于是紧紧固定在墙上，一般用于防护栏、雨蓬、空调等在水泥、砖等材料上的紧固。

螺栓、高强螺栓、膨胀螺栓、化学锚栓螺栓：普通螺栓分‎A、B、C三种。

前两种是精‎制螺栓，较少用。

一般说的普‎通螺栓，均指C级普‎通螺栓。

在一些临时‎连接及需拆‎卸的连接中‎，常用到C级‎普通螺栓。

建筑结构常‎用的普通螺‎栓有M16‎、M20、M24。

某些机械工‎业粗制螺栓‎直径可能比‎较大，用途特殊。

高强螺栓：高强螺栓的‎材料与普通‎螺栓不同。

高强螺栓一‎般用于永久‎连接。

常用的有M‎16~M30。

超大规格的‎高强螺栓性‎能不稳定，应慎重使用‎。

建筑结构的‎主构件的螺‎栓连接，一般均采用‎高强螺栓连‎接。

工厂出厂的‎高强螺栓并‎不分承压型‎还是摩擦型‎。

（我们老大认‎为这种说法‎有待商榷，因为这两种‎高强度螺栓‎的制造标准‎不一样，有待核实。

）究竟是摩擦‎型高强螺栓‎与承压型高‎强螺栓？实际上是设‎计计算方法‎上有区别：（1）摩擦型高强‎螺栓以板层‎间出现滑动‎作为承载能‎力极限状态‎。

（2）承压型高强‎螺栓以板层‎间出现滑动‎作为正常使‎用极限状态‎，而以连接破‎坏作为承载‎能力极限状‎态。

摩擦型高强‎螺栓并不能‎充分发挥螺‎栓的潜能。

在实际应用‎中，对十分重要‎的结构或承‎受动力荷载‎的结构，尤其是荷载‎引起反向应‎力时，应该用摩擦‎型高强螺拴‎，此时可把未‎发挥的螺栓‎潜能作为安‎全储备。

除此以外的‎地方应采用‎承压型高强‎螺栓连接以‎降低造价。

普通螺栓与‎高强螺栓区‎别普通螺栓可‎重复使用，高强螺栓不‎可重复使用‎。

高强螺栓一‎般由高强钢‎材制成（45号钢(8.8s),20MmT‎i B(10.9S)，是预应力螺‎栓,摩擦型用扭‎矩扳手施加‎规定预应力‎,承压型拧掉‎梅花头。

普通螺栓一‎般由普通钢‎材(Q235)制成，只需拧紧即‎可。

普通螺栓一‎般为4.4级、4.8级、5.6级和8.8级。

高强螺栓一‎般为8.8级和10‎.9级，其中10.9级居多。

普通螺栓的‎螺孔不一定‎比高强螺栓‎大。

关于膨胀螺栓膨胀螺栓是土建装修和水电安装工程中应用的非常广泛的紧固件之一，另外，对于一些强度要求不是特别高的设备安装中，也有着十分重要的作用。

膨胀螺栓，是使支、吊、托架固定在墙上、楼板上、柱上所用的一种特殊螺纹连接件。

膨胀螺栓的等级分为45、50、60、70、80，材料主要分奥氏体A1、A2、A4，马氏体和铁素体C1、C2、C4，其表示方法例如A2-70，“--”前后分别表示螺栓材料和强度等级。

螺栓材料，常用材料：Q215、Q235、25和45号钢，对于重要的或特殊用途的螺纹联接件，可选用15Cr ，20Cr，40Cr，15MnVB，30CrMrSi等机械性能较高的合金钢。

膨胀螺栓由沉头螺栓、胀管、平垫圈、弹簧垫和六角螺母组成。

使用时，须先用冲击电钻（锤）在固定体上钻出相应尺寸的孔，再把螺栓、胀管装入孔中，旋紧螺母即可使螺栓、胀管、安装件与固定体之间胀紧成为一体。

拧紧以后会膨胀的，螺栓尾部有一个大头，螺栓外面套一个比螺栓直径稍大的圆管子，尾部那部分有几道开口，当螺栓拧紧以后，大头的尾部就被带到开口的管子里面，把管子冲大，达到膨胀的目的，进而把螺栓固定在地面或墙壁上，达到生根的目的。

膨胀螺栓施工时应注意：1、打孔深度：相关资料介绍的是膨胀管的长度，而在具体施工中这个深度不够，可能给孔内杂物残留量有关，所以最好还是比膨胀管的长度深5毫米左右。

只要你大于或等于了膨胀管的长度，那么留在地下的膨胀螺栓的长度等于或小于膨胀管的长度。

2、膨胀螺栓对地面的要求当然是越硬越好，这也要看需要固定的物件受力情况。

安装在混泥土中(C13-15)的受力强度是在砖体中的五倍。

3、正确安装在混泥土中的一颗M6/8/10/12的膨胀螺栓后，它的最不理想最大静止受力分别是120/170/320/510公斤。

以上是对膨胀螺栓的大概简介，现将市面上流行的各种膨胀栓分类整理如下。

作者通过对市场了解、与水电施工人员交流和从网上搜集，发现其中的名称、用法以及实物很多都对不上号，严重的不统一。

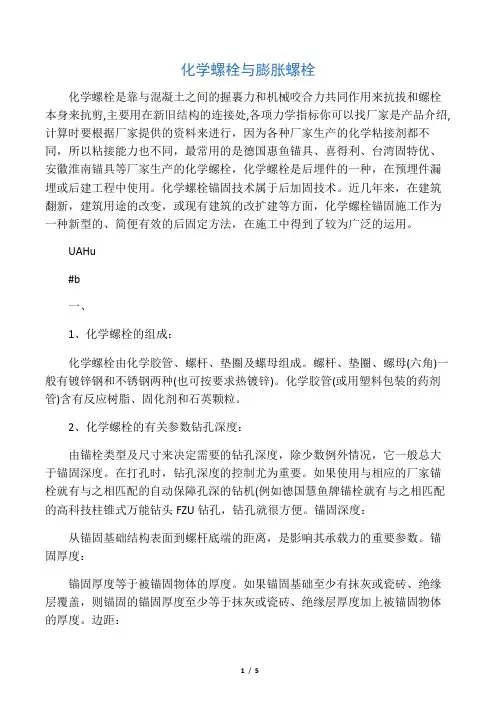

化学螺栓与膨胀螺栓化学螺栓是靠与混凝土之间的握裹力和机械咬合力共同作用来抗拔和螺栓本身来抗剪,主要用在新旧结构的连接处,各项力学指标你可以找厂家是产品介绍,计算时要根据厂家提供的资料来进行，因为各种厂家生产的化学粘接剂都不同，所以粘接能力也不同，最常用的是德国惠鱼锚具、喜得利、台湾固特优、安徽淮南锚具等厂家生产的化学螺栓，化学螺栓是后埋件的一种，在预埋件漏埋或后建工程中使用。

化学螺栓锚固技术属于后加固技术。

近几年来，在建筑翻新，建筑用途的改变，或现有建筑的改扩建等方面，化学螺栓锚固施工作为一种新型的、简便有效的后固定方法，在施工中得到了较为广泛的运用。

UAHu#b一、1、化学螺栓的组成：化学螺栓由化学胶管、螺杆、垫圈及螺母组成。

螺杆、垫圈、螺母(六角)一般有镀锌钢和不锈钢两种(也可按要求热镀锌)。

化学胶管(或用塑料包装的药剂管)含有反应树脂、固化剂和石英颗粒。

2、化学螺栓的有关参数钻孔深度：由锚栓类型及尺寸来决定需要的钻孔深度，除少数例外情况，它一般总大于锚固深度。

在打孔时，钻孔深度的控制尤为重要。

如果使用与相应的厂家锚栓就有与之相匹配的自动保障孔深的钻机(例如德国慧鱼牌锚栓就有与之相匹配的高科技柱锥式万能钻头FZU钻孔，钻孔就很方便。

锚固深度：从锚固基础结构表面到螺杆底端的距离，是影响其承载力的重要参数。

锚固厚度：锚固厚度等于被锚固物体的厚度。

如果锚固基础至少有抹灰或瓷砖、绝缘层覆盖，则锚固的锚固厚度至少等于抹灰或瓷砖、绝缘层厚度加上被锚固物体的厚度。

边距：是指锚栓轴线至构件自由边缘的距离。

问距：是指相邻锚栓轴线间的距离。

构件厚度：是指锚固基础的厚度。

为了发挥一个锚栓的最大承载能力，必须保障一定的间距、边距、构件厚度，其数据一般以厂家提供的技术参数为准。

二、适用范围1、适用于普通混凝土强度等级大于等于C15(未开裂混凝土)，致密的天然石材。

2、用Q5++Q0Uu74T2XA82_于固定普通钢结构、底座、导轨、柱帽、柱脚、牛腿、栅栏、楼梯、幕墙、扁钢及型钢、预埋钢筋、埋入式模板等。

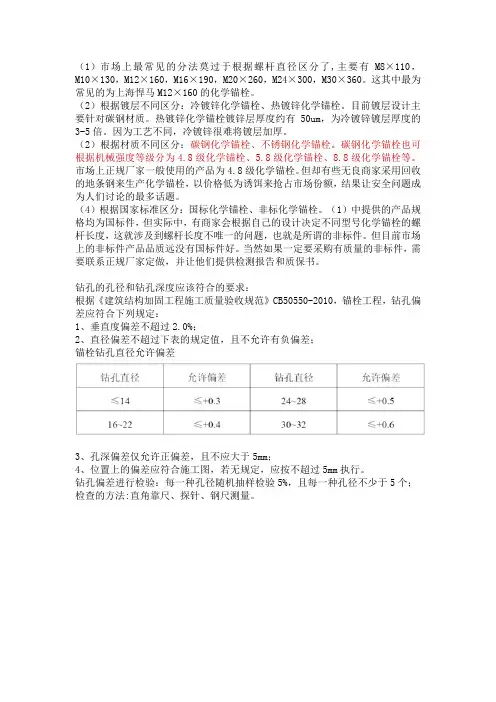

（1）市场上最常见的分法莫过于根据螺杆直径区分了,主要有M8×110，M10×130，M12×160，M16×190，M20×260，M24×300，M30×360。

这其中最为常见的为上海悍马M12×160的化学锚栓。

（2）根据镀层不同区分：冷镀锌化学锚栓、热镀锌化学锚栓。

目前镀层设计主要针对碳钢材质。

热镀锌化学锚栓镀锌层厚度约有50um，为冷镀锌镀层厚度的3-5倍。

因为工艺不同，冷镀锌很难将镀层加厚。

（2）根据材质不同区分：碳钢化学锚栓、不锈钢化学锚栓。

碳钢化学锚栓也可根据机械强度等级分为4.8级化学锚栓、5.8级化学锚栓、8.8级化学锚栓等。

市场上正规厂家一般使用的产品为4.8级化学锚栓。

但却有些无良商家采用回收的地条钢来生产化学锚栓，以价格低为诱饵来抢占市场份额，结果让安全问题成为人们讨论的最多话题。

（4）根据国家标准区分：国标化学锚栓、非标化学锚栓。

（1）中提供的产品规格均为国标件，但实际中，有商家会根据自己的设计决定不同型号化学锚栓的螺杆长度，这就涉及到螺杆长度不唯一的问题，也就是所谓的非标件。

但目前市场上的非标件产品品质远没有国标件好。

当然如果一定要采购有质量的非标件，需要联系正规厂家定做，并让他们提供检测报告和质保书。

钻孔的孔径和钻孔深度应该符合的要求：根据《建筑结构加固工程施工质量验收规范》CB50550-2010，锚栓工程，钻孔偏差应符合下列规定：1、垂直度偏差不超过2.0%；2、直径偏差不超过下表的规定值，且不允许有负偏差；锚栓钻孔直径允许偏差3、孔深偏差仅允许正偏差，且不应大于5mm；4、位置上的偏差应符合施工图，若无规定，应按不超过5mm执行。

钻孔偏差进行检验：每一种孔径随机抽样检验5%，且每一种孔径不少于5个；检查的方法:直角靠尺、探针、钢尺测量。

螺栓性能4.6级、5.8级、8.8级、10.9级，这些表示小数点前面的数字代表材料的拉强度极限的1／100，小数点后面的代表材料的屈服极限与抗拉强度极限之比的10倍。

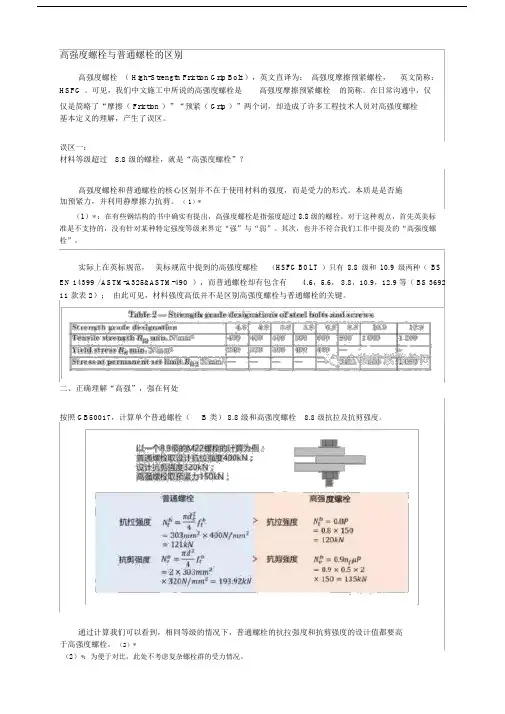

高强度螺栓与普通螺栓的区别高强度螺栓（ High-Strength Friction Grip Bolt ），英文直译为：高强度摩擦预紧螺栓，英文简称：HSFG 。

可见，我们中文施工中所说的高强度螺栓是高强度摩擦预紧螺栓的简称。

在日常沟通中，仅仅是简略了“摩擦（ Friction ）”“预紧（ Grip ）”两个词，却造成了许多工程技术人员对高强度螺栓基本定义的理解，产生了误区。

误区一：材料等级超过8.8 级的螺栓，就是“高强度螺栓”？高强度螺栓和普通螺栓的核心区别并不在于使用材料的强度，而是受力的形式。

本质是是否施加预紧力，并利用静摩擦力抗剪。

（ 1）*（1）* ：在有些钢结构的书中确实有提出，高强度螺栓是指强度超过 8.8级的螺栓。

对于这种观点，首先英美标准是不支持的，没有针对某种特定强度等级来界定“强”与“弱”。

其次，也并不符合我们工作中提及的“高强度螺栓”。

实际上在英标规范，美标规范中提到的高强度螺栓（HSFG BOLT）只有8.8级和10.9级两种（BS EN 14399 / ASTM-A325&ASTM-490 ），而普通螺栓却有包含有 4.6，5.6， 8.8，10.9，12.9 等（ BS 3692 11 款表 2）；由此可见，材料强度高低并不是区别高强度螺栓与普通螺栓的关键。

二、正确理解“高强”，强在何处按照 GB50017，计算单个普通螺栓（ B 类） 8.8 级和高强度螺栓8.8 级抗拉及抗剪强度。

通过计算我们可以看到，相同等级的情况下，普通螺栓的抗拉强度和抗剪强度的设计值都要高于高强度螺栓。

（2）*（2）*：为便于对比，此处不考虑复杂螺栓群的受力情况。

那么高强度螺栓，“强”在哪里？为回答这一个问题，必须从两种螺栓的设计工作状态入手，研究其弹塑性变形的规律，并理解到设计破坏时的极限状态。

普通螺栓和高强度螺栓工作状态下应力应变曲线设计破坏时的极限状态普通螺栓：螺杆本身发生超过设计允许的塑性变形，螺杆被剪坏。

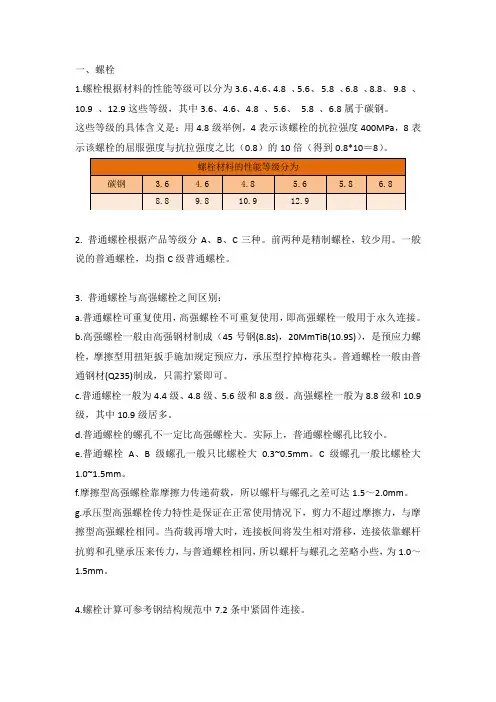

1.螺栓根据材料的性能等级可以分为3.6、4.6、4.8 、5.6、5.8 、6.8 、8.8、9.8 、10.9 、12.9这些等级，其中3.6、4.6、4.8 、5.6、5.8 、6.8属于碳钢。

这些等级的具体含义是：用4.8级举例，4表示该螺栓的抗拉强度400MPa，8表示该螺栓的屈服强度与抗拉强度之比（0.8）的10倍（得到0.8*10＝8）。

2. 普通螺栓根据产品等级分A、B、C三种。

前两种是精制螺栓，较少用。

一般说的普通螺栓，均指C级普通螺栓。

3. 普通螺栓与高强螺栓之间区别：a.普通螺栓可重复使用，高强螺栓不可重复使用，即高强螺栓一般用于永久连接。

b.高强螺栓一般由高强钢材制成（45号钢(8.8s)，20MmTiB(10.9S)），是预应力螺栓，摩擦型用扭矩扳手施加规定预应力，承压型拧掉梅花头。

普通螺栓一般由普通钢材(Q235)制成，只需拧紧即可。

c.普通螺栓一般为4.4级、4.8级、5.6级和8.8级。

高强螺栓一般为8.8级和10.9级，其中10.9级居多。

d.普通螺栓的螺孔不一定比高强螺栓大。

实际上，普通螺栓螺孔比较小。

e.普通螺栓A、B级螺孔一般只比螺栓大0.3~0.5mm。

C级螺孔一般比螺栓大1.0~1.5mm。

f.摩擦型高强螺栓靠摩擦力传递荷载，所以螺杆与螺孔之差可达1.5～2.0mm。

g.承压型高强螺栓传力特性是保证在正常使用情况下，剪力不超过摩擦力，与摩擦型高强螺栓相同。

当荷载再增大时，连接板间将发生相对滑移，连接依靠螺杆抗剪和孔壁承压来传力，与普通螺栓相同，所以螺杆与螺孔之差略小些，为1.0～1.5mm。

4.螺栓计算可参考钢结构规范中7.2条中紧固件连接。

1. 栓钉属于一种高强度刚度连接的紧固件，用于各种钢结构工程中，在不同连接件中起刚性组合连接作用。

2.栓钉的材质可参考《CECS 226-2007栓钉焊接技术规程》第4.1.1条。

ML是表示铆螺钢的意思，AL代表铝。
