工厂供电(第6版)6题库六 计算题

工厂供电试题库一、单项选择题（每题2分，共10分）：1、在配电设计中，通常采用_______ 的最大平均负荷作为按发热条件选择电器或导体的依据。

A.20minB.30minC.60minD.90min2．尖峰电流指单台或多台用电设备持续时间为_______左右的最大负荷电流。

A.1s B.5s C.15s D.30s3．电焊机的有功功率是指将额定功率换算到暂载率为_______时的有功功率。

A.15％ B.25％ C.50％ D.100％4．用电设备台数较少且各台设备容量相差很大时，宜采用_______计算负荷。

A.二项式系数法B.标幺制法C.需要系数法D.欧姆法5、工厂常用灯具结构特点中，光源被透明罩封闭，内外空气不能相通属于______。

A．开启型 B. 闭合型C.密闭型 D.防爆型二、填空题（每空1分，共20分）：1、工厂供电的基本要求是安全、可靠、优质、经济。

、3、、4、5、6、7、8、9、标幺制法10、2、一级负荷中特别重要的负荷，除由两个独立电源供电外，还须备有_______ ，并严禁其他负荷接入。

、应急电源3、电能质量的基本指标是_电压、频率_，我国采用的工业频率是___50 HZ。

4、各种高低压开关属_一次设备。

5、跌落式熔断器属于非限流式熔断器。

6、防雷装置所有接闪器都必须经引下线与接地装置相连。

7、继电保护装置的基本要求是：选择性、速动性、灵敏性、可靠性。

8、真空断路器适用于频繁操作、安全要求较高的场所。

9、在三相短路电流常用的计算方法中，______适用于多个电压等级的供电系统。

10、在工厂电路中，一次电路和二次电路之间的联系，通常是通过电流互感器和电压互感器完成的。

三、名词解释（每题6分，共30分）：1、什么叫电力系统？2、什么是尖峰电流?3、什么叫无限大容量的电力系统?4、什么叫过电压？5、什么是光通量、发光强度、照度和亮度？四、判断题（正确打√，错误打×）（每题1分，共10分）：1、变电所与配电所的区别是变电所有变换电压的功能。

工厂供电第六版答案第一节工厂供电的意义、要求1、工厂供电(plant power supply)：是指工厂所需电能的供应和分配，亦称工厂配电。

2、重要性：生产自动化后增加产量、提高质量、减轻劳动强度。

供电中断，会引起设备损坏，可能发生人身事故。

3、基本要求：安全、可靠、优质、经济。

对中小型工厂的供电系统及电气照明进行操作、维护、设计、计算。

第二节工厂供电系统、发电厂、电力系统及自备电源一、工厂供电系统概况1、中型工厂供电系统简图：一根线表示三相线路高压配电所有两条lOkV的电源进线，分别接在高压配电所的两段母线上，形成单母线分段制。

一条电源进线供电，另一条电源进线作为备用。

2、中型工厂供电系统的平面布线3、大型工厂总降压变电所电源进线35KV及以上,经过两次降压，也就是经总降压变电所，将35kV及以上电压降为6～10KV的电压，然后车间变电所降为一般低压用电设备所需的电压。

4、高压深入负荷中心的供电系统高压深入负荷中心的直配方式，可以省去一级中间变压，简化了供电系统接线，节约投资和有色金属，降低了电能损耗和电压损耗，提高了供电质量。

然而这要根据厂区的环境条件是否满足35kV架空线路深入负荷中心的“安全走廊”要求而定，否则不宜采用。

5、只设一个降压变电所的供电系统对于小型工厂，由于所需容量一般不大于1000kVA或稍多一些，如果工厂所需容量不大于160kVA时，一般直接由公共低压电网供电。

经过分析可知：配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换电压和分配电能。

二、发电厂和电力系统1、发电厂（发电站）：将自然界蕴藏的各种一次能源转换为电能(二次能源)的工厂。

种类：水力、火力、核能、风力、地热及太阳能发电厂。

2、电力系统(power system)：送电过程：发电机→升压→高压输电线路→降压→配电电力系统：由各级电压的电力线路将发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体。

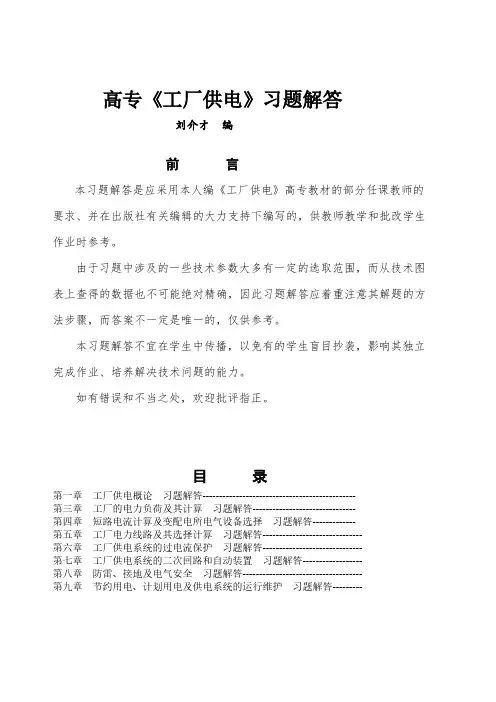

《工厂供电》第六版习题解答(不全)高专《工厂供电》习题解答刘介才编前言本习题解答是应采用本人编《工厂供电》高专教材的部分任课教师的要求、并在出版社有关编辑的大力支持下编写的，供教师教学和批改学生作业时参考。

由于习题中涉及的一些技术参数大多有一定的选取范围，而从技术图表上查得的数据也不可能绝对精确，因此习题解答应着重注意其解题的方法步骤，而答案不一定是唯一的，仅供参考。

本习题解答不宜在学生中传播，以免有的学生盲目抄袭，影响其独立完成作业、培养解决技术问题的能力。

如有错误和不当之处，欢迎批评指正。

目录第一章工厂供电概论习题解答----------------------------------------------第三章工厂的电力负荷及其计算习题解答-------------------------------第四章短路电流计算及变配电所电气设备选择习题解答-------------第五章工厂电力线路及其选择计算习题解答------------------------------第六章工厂供电系统的过电流保护习题解答------------------------------第七章工厂供电系统的二次回路和自动装置习题解答------------------第八章防雷、接地及电气安全习题解答------------------------------------第九章节约用电、计划用电及供电系统的运行维护习题解答---------第一章工厂供电概论习题解答１－１解：变压器Ｔ1的一次侧额定电压应与发电机Ｇ的额定电压相同，即为10.5kV。

变压器Ｔ1的二次侧额定电压应比线路ＷL1末端变压器Ｔ2的一次额定电压高10％，即为242kV。

故变压器Ｔ1的额定电压应为10.5／242kV。

线路WL1的额定电压应与变压器Ｔ2的一次额定电压相同，即为220kV。

线路ＷL2的额定电压应为35kV，因为变压器T2二次侧额定电压为38.5kV，正好比35kV高１０％。

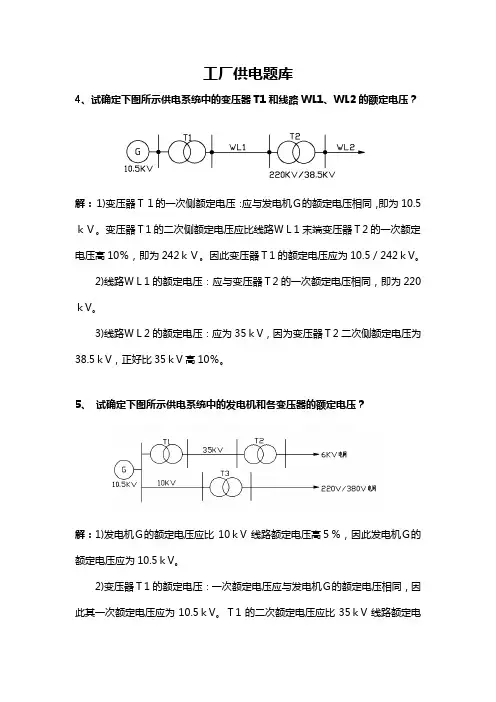

工厂供电题库4、试确定下图所示供电系统中的变压器T1和线路WL1、WL2的额定电压？解：1)变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为10.5ｋＶ。

变压器Ｔ1的二次侧额定电压应比线路ＷＬ1末端变压器Ｔ2的一次额定电压高10％，即为242ｋＶ。

因此变压器Ｔ1的额定电压应为10.5／242ｋV。

2)线路ＷＬ1的额定电压：应与变压器Ｔ2的一次额定电压相同，即为220ｋV。

3)线路ＷＬ2的额定电压：应为35ｋV，因为变压器Ｔ2二次侧额定电压为38.5ｋV，正好比35ｋV高10％。

5、试确定下图所示供电系统中的发电机和各变压器的额定电压？解：1)发电机Ｇ的额定电压应比10ｋV线路额定电压高５％，因此发电机Ｇ的额定电压应为10.5ｋV。

2)变压器Ｔ1的额定电压：一次额定电压应与发电机Ｇ的额定电压相同，因此其一次额定电压应为10.5ｋV。

Ｔ1的二次额定电压应比35ｋV线路额定电压高10％，因此其二次额定电压应为38.5ｋV 。

因此变压器Ｔ1的额定电压应为10.5／38.5ｋV 。

3)变压器Ｔ2的额定电压：其一次额定电压应与35ｋV 线路的额定电压相同，即其一次额定电压应为35ｋV 。

Ｔ2的二次额定电压应比6ｋV 电网电压高10％，即其二次额定电压应为6.6ｋV 。

因此变压器Ｔ2的额定电压应为35／6.6ｋV 。

4)变压器Ｔ3的额定电压：其一次额定电压应与10ｋV 线路的额定电压相同，即其一次额定电压应为10ｋV 。

Ｔ3的二次额定电压应比220／380Ｖ电压高5％，即其二次额定电压应为10／0.4ｋV 。

7、已知某机修车间的金属切削机床组，有电压为380V 的电动机30台，其总的设备容量为120kW 。

试求其计算负荷。

解： 查附录表中的“小批生产的金属冷加工机床电动机”项，可得K d =0.16~0.2（取0.18计算），cos φ=0.5，tg φ=1.73A ，得：有功计算负荷：300.1812021.6d e P k P W K =⨯==无功计算负荷：303021.6 1.7337.37t a nk v a r Q P ϕ=⨯==视在计算负荷：3030P 21.6S ==43.2kVA cos 0.5φ= 计算电流30I = 8、已知某机修车间的金属切削机床组，拥有电压为380V 的感应电动机7.5kW3台，4kW8台，3 kW17台，1.5 kW10台。

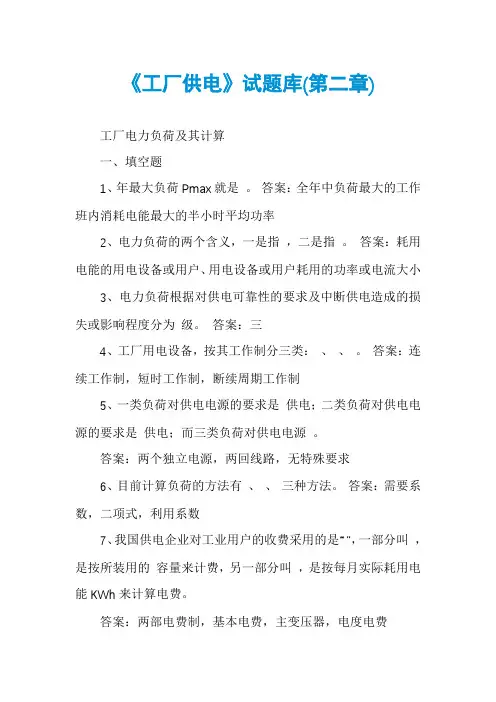

《工厂供电》试题库(第二章)工厂电力负荷及其计算一、填空题1、年最大负荷Pmax就是。

答案：全年中负荷最大的工作班内消耗电能最大的半小时平均功率2、电力负荷的两个含义，一是指，二是指。

答案：耗用电能的用电设备或用户、用电设备或用户耗用的功率或电流大小3、电力负荷根据对供电可靠性的要求及中断供电造成的损失或影响程度分为级。

答案：三4、工厂用电设备，按其工作制分三类：、、。

答案：连续工作制，短时工作制，断续周期工作制5、一类负荷对供电电源的要求是供电；二类负荷对供电电源的要求是供电；而三类负荷对供电电源。

答案：两个独立电源，两回线路，无特殊要求6、目前计算负荷的方法有、、三种方法。

答案：需要系数，二项式，利用系数7、我国供电企业对工业用户的收费采用的是“ ”，一部分叫，是按所装用的容量来计费，另一部分叫，是按每月实际耗用电能KWh来计算电费。

答案：两部电费制，基本电费，主变压器，电度电费8、在我国《供电营业规则》中规定，用电企业的功率因素cos 小于时，必须进行补偿；对变电所高压侧的功率因素cos 必须。

答案：0.85，0.959、尖峰电流Ipk用来选择和、整定继电保护装置及检验电动机自起动条件等。

答案：熔断器，低压熔断器10、工厂电容补偿的方式有、、。

答案：低压侧分组补偿，低压侧集中补偿，高压侧补偿11、补偿电容的接线形式有、。

答案：三角形接线，星形接线Y12、单相设备接于相电压时的等效三相设备容量Pe是。

答案：最大相设备容量的3倍。

13、负荷持续率是表示工作制运行的设备工作特性的物理量，一行车电动机PN=5kW，εN=15%，负荷计算时，要求换算到ε=25%下的功率是答案：断续周期，3.87kW13、进行负荷计算的主要任务和目的是：，作为按发热条件选择变压器、线路及电器元件的依据；(2) 作为计算电压波动和选择保护设备的依据；(3) ，作为计算电能消耗和选择补偿装置的依据。

答案：确定计算负荷，计算尖峰电流，计算最大负荷班的平均负荷14、为选择电气设备时所确定的某一假想的持续负荷、称为，通常采用30min最大负荷的平均值作为。

高专《工厂供电》习题解答刘介才编本习题解答是应采用本人编《工厂供电》高专教材的部分任课教师的要求、并在出版社有关编辑的大力支持下编写的，供教师教学和批改学生作业时参考。

由于习题中涉及的一些技术参数大多有一定的选取范围，而从技术图表上查得的数据也不可能绝对精确，因此习题解答应着重注意其解题的方法步骤，而答案不一定是唯一的，仅供参考。

本习题解答不宜在学生中传播，以免有的学生盲目抄袭，影响其独立完成作业、培养解决技术问题的能力。

如有错误和不当之处，欢迎批评指正目录第一章工厂供电概论习题解答--------------------------------第三章工厂的电力负荷及其计算习题解答----------------------第四章短路电流计算及变配电所电气设备选择习题解答------------第五章工厂电力线路及其选择计算习题解答----------------------第六章工厂供电系统的过电流保护习题解答----------------------第七章工厂供电系统的二次回路和自动装置习题解答--------------第八章防雷、接地及电气安全习题解答--------------------------第九章节约用电、计划用电及供电系统的运行维护习题解答--------第一章工厂供电概论习题解答１－１解：变压器Ｔ 1 的一次侧额定电压应与发电机Ｇ的额定电压相同，即为 10.5kV。

变压器Ｔ 1的二次侧额定电压应比线路Ｗ L1 末端变压器Ｔ2 的一次额定电压高 10％，即为 242kV。

故变压器Ｔ 1 的额定电压应为 10.5 ／242kV。

线路 WL1的额定电压应与变压器Ｔ 2 的一次额定电压相同，即为220kV。

线路Ｗ L2 的额定电压应为 35kV，因为变压器 T2 二次侧额定电压为38.5kV，正好比 35kV 高１０％。

１－２解：发电机Ｇ的额定电压应比 6ｋＶ线路额定电压高５％，因此发电机Ｇ的额定电压应为 6.3 ｋＶ。

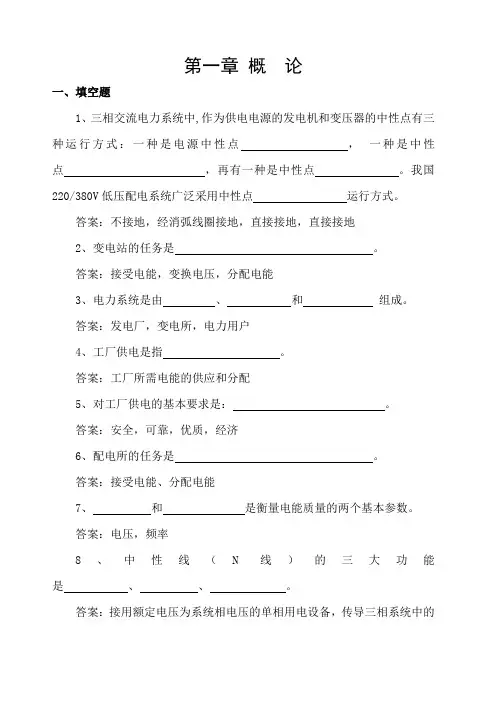

第一章概论一、填空题1、三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式：一种是电源中性点，一种是中性点，再有一种是中性点。

我国220/380V低压配电系统广泛采用中性点运行方式。

答案：不接地，经消弧线圈接地，直接接地，直接接地2、变电站的任务是。

答案：接受电能，变换电压，分配电能3、电力系统是由、和组成。

答案：发电厂，变电所，电力用户4、工厂供电是指。

答案：工厂所需电能的供应和分配5、对工厂供电的基本要求是：。

答案：安全，可靠，优质，经济6、配电所的任务是。

答案：接受电能、分配电能7、和是衡量电能质量的两个基本参数。

答案：电压，频率8、中性线（N线）的三大功能是、、。

答案：接用额定电压为系统相电压的单相用电设备，传导三相系统中的不平衡电流和单相电流，减小负荷中性点的电位偏移9、保护线（PE线）的功能是。

答案：保障人身安全、防止触电事故用的接地线10、保护中性线（PEN）兼有和的功能。

答案：中性线（N线）、保护线（PE线）11、当不接地系统发生单相短路时，其它两相电压将，其对地电容电流。

答案：升高3倍，升高3倍12、低压配电系统按保护接地形式分为，，。

答案：TN系统，TT系统，IT系统13、发电机额定电压规定高于；当变压器直接与发电机相连时，其一次绕组额定电压应；当变压器连接在线路上时，其一次绕组额定电压应。

答案：线路电压5%~10%，与发电机额定电压相同，相线路额定电压相同14、电力系统中性点即是和的中性点。

答案：发电机，变压器15、二、判断题1、在TN-C方式供电系统中，干线上必须安装漏电保护器。

（）答案：2、变电所与配电所的区别是变电所多了变换电压的功能。

（）答案：3、中性点接地是保护接地。

（）答案：4、因整个线路允许10％的电压降，故发电机的额定电压高于线路额定电压10％。

（）答案：三、单选题1、在低电压配电系统的接地形式中，会产生电磁干扰的是。

A）TN-C B）TN-S C）TT D）IT答案：A2、当不接地系统发生单相接地短路时，其相电压会升高倍。

高专《工厂供电》习题解答刘介才编前言本习题解答是应采用本人编《工厂供电》高专教材的部分任课教师的要求、并在出版社有关编辑的大力支持下编写的，供教师教学和批改学生作业时参考。

由于习题中涉及的一些技术参数大多有一定的选取范围，而从技术图表上查得的数据也不可能绝对精确，因此习题解答应着重注意其解题的方法步骤，而答案不一定是唯一的，仅供参考。

本习题解答不宜在学生中传播，以免有的学生盲目抄袭，影响其独立完成作业、培养解决技术问题的能力。

如有错误和不当之处，欢迎批评指正。

目录第一章工厂供电概论习题解答---------------------------------------------- 第三章工厂的电力负荷及其计算习题解答-------------------------------第四章短路电流计算及变配电所电气设备选择习题解答-------------第五章工厂电力线路及其选择计算习题解答------------------------------第六章工厂供电系统的过电流保护习题解答------------------------------第七章工厂供电系统的二次回路和自动装置习题解答------------------第八章防雷、接地及电气安全习题解答------------------------------------ 第九章节约用电、计划用电及供电系统的运行维护习题解答---------第一章 工厂供电概论 习题解答１－１ 解：变压器Ｔ1的一次侧额定电压应与发电机Ｇ的额定电压相同，即为10.5kV 。

变压器Ｔ1的二次侧额定电压应比线路ＷL1末端变压器Ｔ2的一次额定电压高10％，即为242kV 。

故变压器Ｔ1的额定电压应为10.5／242kV 。

线路WL1的额定电压应与变压器Ｔ2的一次额定电压相同，即为220kV 。

线路ＷL2的额定电压应为35kV ，因为变压器T2二次侧额定电压为38.5kV ，正好比35kV 高１０％。

第一章1 2 3 4第二章 1 2 3 6 82-2 某机修车间,拥有冷加工机床52台，共200kw ；行车一台，共5.1kw(ε=15%)；通风机4台，共5kw ；点焊机3台，共10.5kw(ε=65%)。

车间采用220/380v 三相四线制（TN-C ）配电。

试确定该车间计算负荷P 30、Q 30、S 30和I 30。

解：① 对于冷加工机床，P e =200kW ，K d =0.2,cos φ=0.5,tan φ=1.73 P 30(1)=K d P e =0.2×200kW=40kWQ 30(1)=P 30tan φ=40×1.73kvar=69.2kvar ②对于行车组,P e =P N 25εεN=5.1%25%15=3.95Kw,K d =0.15, cos φ=0.5, tan φ=1.73P 30(2)= K d P e =0.15×3.95kW=0.59 kW Q 30(2)= P 30tan φ=0.59×1.73=1.02kvar③对于通风机组, P e = P N =5 kW, K d =0.8, cos φ=0.8, tan φ=0.75 P 30(3)= K d P e =0.8×5Kw=4kWQ 30(3)= P 30tan φ=4×0.75kvar=3kvar ④对于点焊机组, P e = P N 100Nεε=10.5×%100%65=8.47 kW ，K d =0.35, cos φ=0.6, tan φ=1.33P 30(4)= K d P e =0.35×8.47 kW=2.96kW Q 30(4)= P 30tan φ=3.94 kvar=3.94 kvar 取需要系数 K ∑p =0.9,K ∑q =0.95总的有功计算负荷为：P 30=（P 30(1)+P30(2)+P 30(3)+P 30(4)）×K ∑p =（40+0.59+4+2.96）×0.9 =42.8（kW ）总的无功计算负荷为：Q 30=（Q 30(1)+Q 30(2)+Q 30(3)+Q 30(4)）×K ∑q=（69.2+1.02+3+3.94）×0.95 =77.3（kvar ） 视在计算负荷为：S 30=223030Q P +=223.778.42+=84.9视在电流为：I 30=S 30/3U N =84.9/(1.732×0.38)=1292-3 有一380v 三相线路，供电给35台小批生产的冷加工机床电动机，总容量为85kW ，其中较大容量的电动机有7.5kW ，4kW3台，3kW12台。

第一章概论一、填空题1、三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式：一种是电源中性点，一种是中性点，再有一种是中性点。

我国220/380V低压配电系统广泛采用中性点运行方式。

答案：不接地，经消弧线圈接地，直接接地，直接接地2、变电站的任务是。

答案：接受电能，变换电压，分配电能3、电力系统是由、和组成。

答案：发电厂，变电所，电力用户4、工厂供电是指。

答案：工厂所需电能的供应和分配5、对工厂供电的基本要求是：。

答案：安全，可靠，优质，经济6、配电所的任务是。

答案：接受电能、分配电能7、和是衡量电能质量的两个基本参数。

答案：电压，频率8、中性线（N线）的三大功能是、、。

答案：接用额定电压为系统相电压的单相用电设备，传导三相系统中的不平衡电流和单相电流，减小负荷中性点的电位偏移9、保护线（PE线）的功能是。

答案：保障人身安全、防止触电事故用的接地线10、保护中性线（PEN）兼有和的功能。

答案：中性线（N线）、保护线（PE线）11、当不接地系统发生单相短路时，其它两相电压将，其对地电容电流。

答案：升高3倍，升高3倍12、低压配电系统按保护接地形式分为，，。

答案：TN系统，TT系统，IT系统13、发电机额定电压规定高于；当变压器直接与发电机相连时，其一次绕组额定电压应；当变压器连接在线路上时，其一次绕组额定电压应。

答案：线路电压±5%~±10%，与发电机额定电压相同，相线路额定电压相同14、电力系统中性点即是和的中性点。

答案：发电机，变压器15、二、判断题1、在TN-C方式供电系统中，干线上必须安装漏电保护器。

（）答案：√2、变电所与配电所的区别是变电所多了变换电压的功能。

（）答案：√3、中性点接地是保护接地。

（）答案：⨯4、因整个线路允许10％的电压降，故发电机的额定电压高于线路额定电压10％。

（）答案：⨯三、单选题1、在低电压配电系统的接地形式中，会产生电磁干扰的是。

高专《工厂供电》习题解答刘介才编前言本习题解答是应采用本人编《工厂供电》高专教材的部分任课教师的要求、并在出版社有关编辑的大力支持下编写的，供教师教学和批改学生作业时参考。

由于习题中涉及的一些技术参数大多有一定的选取范围，而从技术图表上查得的数据也不可能绝对精确,因此习题解答应着重注意其解题的方法步骤，而答案不一定是唯一的，仅供参考。

本习题解答不宜在学生中传播，以免有的学生盲目抄袭，影响其独立完成作业、培养解决技术问题的能力。

如有错误和不当之处，欢迎批评指正。

目录第一章工厂供电概论习题解答---——-————--——-—-----—-————----—-——-—--———-——-第三章工厂的电力负荷及其计算习题解答--—-—------—-—--——-——-—-———————第四章短路电流计算及变配电所电气设备选择习题解答——--—-——--——-第五章工厂电力线路及其选择计算习题解答———-———--——--——-—--——--——-—-—-第六章工厂供电系统的过电流保护习题解答--——----————————--—--——--—-———第七章工厂供电系统的二次回路和自动装置习题解答—----———-——----—-—第八章防雷、接地及电气安全习题解答--——--—---——--—--—-—-———-—-——--——---第九章节约用电、计划用电及供电系统的运行维护习题解答—-—---——-第一章工厂供电概论习题解答１－１解：变压器Ｔ1的一次侧额定电压应与发电机Ｇ的额定电压相同，即为10。

5kV。

变压器Ｔ1的二次侧额定电压应比线路ＷL1末端变压器Ｔ2的一次额定电压高10％，即为242kV。

故变压器Ｔ1的额定电压应为10.5／242kV。

线路WL1的额定电压应与变压器Ｔ2的一次额定电压相同，即为220kV。

线路ＷL2的额定电压应为35kV，因为变压器T2二次侧额定电压为38.5kV，正好比35kV高１０%。

工厂供电题库六、计算题1、试确定下图所示供电系统中变压器T1和WL1、WL2的额定电压。

解： 1）变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为6.3ｋＶ。

变压器Ｔ1的二次侧额定电压应比线路ＷＬ1末端变压器Ｔ2的一次额定电压高10％，即为121ｋＶ。

因此变压器Ｔ1的额定电压应为6.3／121ｋV。

2）线路ＷＬ1的额定电压：应与变压器Ｔ2的一次额定电压相同，即为110ｋV。

3）线路ＷＬ2的额定电压：应为35ｋV，因为变压器Ｔ2二次侧额定电压为38.5ｋV，正好比35ｋV高10％。

2、试确定下图中的供电系统中变压器T1、T2和线路TL1、TL2的额定电压。

解： 1）变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为10.5ｋＶ。

变压器Ｔ1的二次侧额定电压应比线路ＷＬ1末端变压器Ｔ2的一次额定电压高10％，即为242ｋＶ。

因此变压器Ｔ1的额定电压应为10.5ｋV／242ｋV。

2）线路ＷＬ1的额定电压：应与变压器Ｔ2的一次额定电压相同，即为220ｋV。

3）线路ＷＬ2的额定电压：应为35ｋV，因为变压器Ｔ2二次侧额定电压为38.5ｋV，正好比35ｋV高10％。

3、计算题试确定下图中的供电系统中变压器T1、T2、T3一、二次侧的额定电压。

解： 1）变压器Ｔ１的一次侧额定电压应与发电机Ｇ的额定电压相同，即为6ｋＶ。

变压器Ｔ1的二次侧额定电压为应比额定电压高5%为0.4ｋＶ。

2)变压器Ｔ2的一次侧额定电压应比发电机Ｇ的额定电压高5%，为6.3ｋＶ，Ｔ2的二次侧额定电压为应比线路额定电压高10%为121ｋＶ。

因此变压器Ｔ2的额定电压应为6。

3ｋV／121ｋV。

3)变压器Ｔ3的一次额定电压应与线路的额定电压相同，即为110ｋＶ，变压器Ｔ3的二次侧额定电压为应比线路额定电压高10%为11ｋＶ。

4、试确定下图所示供电系统中的变压器T1和线路WL1、WL2的额定电压？解： 1)变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为10.5ｋＶ。

卷1：《工厂供电》试题与答案（1）一、填空题（共20空，每空1分，共20分）1.电能的生产、、分配和的全过程，是在同一瞬间实现的。

2. 工厂电力线路中，放射式接线方式又分为放射线、放射线和具有备用线的放射式接线。

3. 用电设备组计算负荷的方法常用和。

4. 我国目前采用的中性点接地方式主要有、和直接接地三种。

5. 工厂用电设备工作制可以分为、、。

6. 短路计算的常用方法有：、。

7. 兆欧表测量端的符号是，地端符号是，屏蔽端符号是。

8. 雷电过电压的基本形式有、和。

二、单项选择题（每小题只有一个正确答案，请将符合题目要求的选项选出，并将选项代码填入对应题号的方格内；共10小题，每小题1分，共10分）题号 1 2 3 4 5 6 7 8 9 10答案1. 10kV高压系统，其短路计算电压为：( )。

A. 10.5kVB. 10 kVC. 9.5kVD. 11kV2. 变压器铜损是随( )而变化。

A. 电压B. 阻抗C. 电流D. 电流平方3. 我国目前所规定的10kv及以下三相供电电压允许偏差是( )。

A. ±5％B. ±7％C. +5％～+10％D. ±10％。

4. 出现概率最多的短路是( )。

A. 单相短路接地B. 两相短路C. 两相短路接地D. 三相短路。

5. 电业部门每月向用户收取电费，是依据( )的高低来调整。

A. 瞬时功率因数B. 月平均功率因数C. 最大负荷时的功率因数D. 最小负荷时的功率因数6. 电力变压器运行电压的变化范围在额定电压的( )内时，其额定容量不变。

A. ±5％B. ±10％C. ±7％D. +5％～+10％7. 在不接地电网中，当一相接地发生故障时，其它两相的对地电压将( )。

A. 为0伏B. 比原来的电压低C. 升高到线电压D. 电压保持不变。

8. 10KV及以上供电系统其变压器中性点应( )。

A. 直接接地B. 对地绝缘C. 经消弧线圈接地D. 经高电阻接地9. 工厂供电系统对第一类负荷供电的要求是( )。

高专《工厂供电》习题解答刘介才编前言本习题解答是应采用本人编《工厂供电》高专教材的部分任课教师的要求、并在出版社有关编辑的大力支持下编写的，供教师教学和批改学生作业时参考。

由于习题中涉及的一些技术参数大多有一定的选取范围，而从技术图表上查得的数据也不可能绝对精确，因此习题解答应着重注意其解题的方法步骤，而答案不一定是唯一的，仅供参考。

本习题解答不宜在学生中传播，以免有的学生盲目抄袭，影响其独立完成作业、培养解决技术问题的能力。

如有错误和不当之处，欢迎批评指正。

目录第一章工厂供电概论习题解答----------------------------------------------第三章工厂的电力负荷及其计算习题解答-------------------------------第四章短路电流计算及变配电所电气设备选择习题解答-------------第五章工厂电力线路及其选择计算习题解答------------------------------第六章工厂供电系统的过电流保护习题解答------------------------------第七章工厂供电系统的二次回路和自动装置习题解答------------------第八章防雷、接地及电气安全习题解答------------------------------------第九章节约用电、计划用电及供电系统的运行维护习题解答---------第一章 工厂供电概论 习题解答１－１ 解：变压器Ｔ1的一次侧额定电压应与发电机Ｇ的额定电压相同，即为10.5kV 。

变压器Ｔ1的二次侧额定电压应比线路ＷL1末端变压器Ｔ2的一次额定电压高10％，即为242kV 。

故变压器Ｔ1的额定电压应为10.5／242kV 。

线路WL1的额定电压应与变压器Ｔ2的一次额定电压相同，即为220kV 。

线路ＷL2的额定电压应为35kV ，因为变压器T2二次侧额定电压为38.5kV ，正好比35kV 高１０％。

《供电技术》课程考试试卷1一、填空题（每空1分，共20分）1.我国配电网的额定电压有：(1) 10kV ，(2) 380V 。

2.电力系统的中性点接地方式有：(3) 中性点有效接地系统，(4)中性点非有效接地系统。

3.当前的主要发电站类型有：(5)热力发电，(6)水力发电，(7) 核能发电，(8) 风光电站。

4.对电气主接线的基本要求是：(9) 安全，(10) 可靠，(11) 灵活，(12) 经济。

5.用户供电系统中无功补偿的主要方式有：(13) 就地补偿，(14) 集中补偿。

6.可切断馈线短路电流的设备主要有：(15) 断路器，(16) 熔断器。

7.避雷器在电力系统中的主要作用是：(17) 防雷，(18) 防止操作过电压。

8.10kV配电变压器原副边绕组的接线方式主要有：(19) Yyn0 ，(20) Dyn11 。

二、简答题（每小题5分，任选4题，共20分）1.什么是需要系数？求计算负荷的需要系数考虑了负荷的哪些方面？答：需要系数是负荷计算所用的一种系数，其定义为用电设备组的最大负荷P max与该设备组的总安装容量之比。

需要系数考虑了各个用电设备并非在额定功率下运行、各个用电设备并非同时运行或同时在额定功率下运行、设备的运行效率等因素，是一个综合性的统计参数。

2.何谓短路电流的热效应？热稳定校验时要用短路电流的哪些参数，为什么？答：在线路发生短路时，强大的短路电流将在设备中产生很大热量，导致设备损坏，因此需要校验设备能否经受得起短路电流产生的热量的冲击。

热校验所用参数有稳态短路电流有效值和短路电流持续的假想时间。

假想时间考虑了继电保护的动作时间、断路器的开断时间和非周期分量的等效时间。

3.什么是继电保护的选择性？定时限过电流保护怎样满足上下两级的选择性？答：继电保护的选择性是指继电保护动作后使得失电的负荷最小。

定时限过电流保护是通过上下两级之间的时限整定值不同来满足的，要求上级的动作时限大于下级动作时限一个 t。

工厂供电题库六-计算题————————————————————————————————作者: ————————————————————————————————日期:ﻩ工厂供电题库六、计算题1、试确定下图所示供电系统中变压器T1和WL1、WＬ2的额定电压。

解: 1）变压器Ｔ1的一次侧额定电压：应与发电机G的额定电压相同,即为６.3k Ｖ。

变压器T1的二次侧额定电压应比线路WＬ１末端变压器Ｔ2的一次额定电压高１0％,即为121ｋV。

因此变压器Ｔ1的额定电压应为６.3/121kV。

2）线路WＬ１的额定电压：应与变压器T２的一次额定电压相同，即为1１０ｋV。

3)线路WＬ2的额定电压：应为35ｋＶ,因为变压器Ｔ2二次侧额定电压为38．5ｋＶ，正好比35kＶ高10％。

2、试确定下图中的供电系统中变压器T1、T2和线路ＴL1、TL２的额定电压。

解:１)变压器Ｔ1的一次侧额定电压:应与发电机G的额定电压相同,即为10.５ｋＶ。

变压器T1的二次侧额定电压应比线路WL1末端变压器T2的一次额定电压高１0%，即为242ｋV。

因此变压器Ｔ1的额定电压应为１0.5ｋV／2４2kV。

2）线路ＷＬ1的额定电压：应与变压器Ｔ2的一次额定电压相同，即为2２0kＶ。

3)线路ＷＬ2的额定电压:应为３5ｋV,因为变压器Ｔ２二次侧额定电压为38．5ｋV,正好比35kV高10%。

3、计算题试确定下图中的供电系统中变压器T１、T2、T３一、二次侧的额定电压。

解：１)变压器T１的一次侧额定电压应与发电机G的额定电压相同,即为6ｋＶ。

变压器Ｔ1的二次侧额定电压为应比额定电压高5％为0．4ｋV。

２)变压器Ｔ2的一次侧额定电压应比发电机G的额定电压高5%，为６．3ｋＶ,T2的二次侧额定电压为应比线路额定电压高10%为１2１ｋV。

因此变压器Ｔ２的额定电压应为6。

3ｋV／１2１ｋV。

３)变压器Ｔ3的一次额定电压应与线路的额定电压相同，即为110kV，变压器Ｔ3的二次侧额定电压为应比线路额定电压高１0%为11ｋＶ。

欢迎共阅第一章概论一、填空题1、三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式：一种是电源中性点，一种是中性点，再有一种是中性点。

我国220/380V 低压配电系统广泛采用中性点运行方式。

答案：不接地，经消弧线圈接地，直接接地，直接接地2、变电站的任务是。

答案：接受电能，变换电压，分配电能3、电力系统是由、和组成。

答案：发电厂，变电所，电力用户4、工厂供电是指。

答案：工厂所需电能的供应和分配5、对工厂供电的基本要求是：。

答案：安全，可靠，优质，经济6、配电所的任务是。

答案：接受电能、分配电能7、和是衡量电能质量的两个基本参数。

答案：电压，频率8、中性线（N 线）的三大功能是、、。

910111213当变14、电力系统中性点即是和的中性点。

答案：发电机，变压器15、二、判断题1、在TN-C 方式供电系统中，干线上必须安装漏电保护器。

（）答案：?2、变电所与配电所的区别是变电所多了变换电压的功能。

（）答案：?3、中性点接地是保护接地。

（）答案：?4、因整个线路允许10％的电压降，故发电机的额定电压高于线路额定电压10％。

（）答案：?三、单选题1、在低电压配电系统的接地形式中，会产生电磁干扰的是。

A）TN-C B）TN-S C）TT D）IT答案：A2、当不接地系统发生单相接地短路时，其相电压会升高倍。

A）2 B）2C）3 D）3答案：D3、当不接地系统发生单相接地短路时，其接地电容电流升高倍。

A）2 B）2C）3 D）3答案：C4、我国10KV电力系统采用的是运行方式。

A）直接接地B）不接地C答案：B5、我国220KVA）直接接地B）不接地C答案：A6、5、我国民用电220/380VA）直接接地B）不接地C答案：A7、我国GB50096-1999A）TN-C B）TN-S C）答案：A8A9A12配345、五、问答题1、工厂供电对工业生产有何重要作用？对工厂供电工作有哪些基本要求？答：重要作用:现代社会是建立在电能应用的基础之上的，电能在产品成本中所占的比重一般很小(除电化等工业外)，其重要性是在于工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，降低生产成本，减轻工人的劳动强度。
