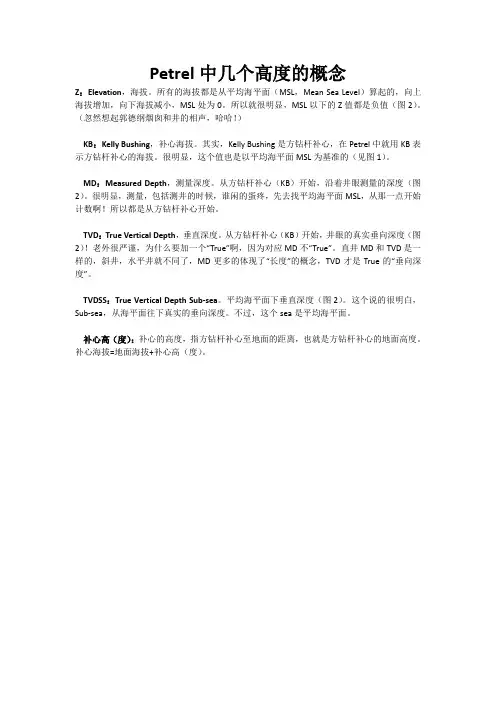

Petrel中几个高度的概念Z：Elevation，海拔。
所有的海拔都是从平均海平面（MSL，Mean Sea Level）算起的，向上海拔增加，向下海拔减小，MSL处为0。
所以就很明显，MSL以下的Z值都是负值（图2）。
（忽然想起郭德纲烟囱和井的相声，哈哈！）KB：Kelly Bushing，补心海拔。
其实，Kelly Bushing是方钻杆补心，在Petrel中就用KB表示方钻杆补心的海拔。
很明显，这个值也是以平均海平面MSL为基准的（见图1）。
MD：Measured Depth，测量深度。
从方钻杆补心（KB）开始，沿着井眼测量的深度（图2）。
很明显，测量，包括测井的时候，谁闲的蛋疼，先去找平均海平面MSL，从那一点开始计数啊！所以都是从方钻杆补心开始。
TVD：True Vertical Depth，垂直深度。
从方钻杆补心（KB）开始，井眼的真实垂向深度（图2）！老外很严谨，为什么要加一个“True”啊，因为对应MD不“True”。
直井MD和TVD是一样的，斜井，水平井就不同了，MD更多的体现了“长度”的概念，TVD才是True的“垂向深度”。
TVDSS：True Vertical Depth Sub-sea。
平均海平面下垂直深度（图2）。
这个说的很明白，Sub-sea，从海平面往下真实的垂向深度。
不过，这个sea是平均海平面。
补心高（度）：补心的高度，指方钻杆补心至地面的距离，也就是方钻杆补心的地面高度。
补心海拔=地面海拔+补心高（度）。
图1 补心海拔（KB）（据Petrel）图2 MD、TVD等（据Petrel）Leonardo Wang关于这几个概念，尤其是基准面问题（MSL还是KB）有非常精辟的论述。
一看就知道有丰富的现场经验，旁征博引，有理有据，娓娓道来！特附录于后，与诸位分享！附：Leonardo Wang:个人认为，“测井都是从地面为基准面开始测试的”这句话是不对的。
如果一个油田单位的测井资料里没有做特别地说明其测井深度是从哪一个位置为起算点的，那么石油行业标准的通常做法是测井的基准面是该井自身的补心海拔高度，即地面海拔再加上补心高的位置，也就是钻井平台的位置（也就是KB）。
第一节井眼轨迹的基本参数井眼轨迹的基本参数是石油钻井过程中的重要参考数据，能够描述井眼在地下的几何形状、位置和方向等信息。
井眼轨迹的基本参数包括偏位、井深、井斜角和方位角等。
一、偏位偏位是指井眼轨迹在地层中与井口位置的相对位置关系，可以分为水平偏位和垂直偏位。
水平偏位指在地平面上井眼轨迹与井口的横向距离，垂直偏位指井眼轨迹在地层中与井口的纵向距离。
水平偏位通常用平面坐标系来表示，如笛卡尔坐标系或极坐标系。
在笛卡尔坐标系中，水平偏位可以通过井口位置和井眼轨迹点的平面坐标差来计算。
而在极坐标系中，水平偏位可通过井口位置和井眼的方位角、井斜角来计算。
垂直偏位通常用垂直深度来表示，垂直深度是指井眼轨迹中一些点相对于井口的垂直距离。
垂直深度可以通过井眼轨迹的井深和垂直角来计算。
二、井深井深是指井眼轨迹点相对于井口的累计垂直距离。
在钻井过程中，井深通常用来衡量井眼轨迹的长度，以确定井筒的总长度。
井深可以通过测量井眼轨迹中每个点的垂直深度来计算。
要准确计算井深，需要确保测量的垂直深度具有一定的精度和准确性。
三、井斜角井斜角是指井眼轨迹与垂直方向之间的夹角，用来描述井眼轨迹的倾斜程度。
通常用角度来表示，单位为度。
井斜角可以通过测量井眼轨迹中两个点之间的水平偏位和垂直偏位来计算。
以两个点的方位角和高程差来计算井斜角。
四、方位角方位角是指井眼轨迹在平面坐标系中与参考方向之间的夹角，用来描述井眼轨迹的走向。
方位角通常用角度来表示，单位为度。
方位角的测量一般以正北方向为基准，顺时针增加。
方位角可以通过测量井眼轨迹中两个点之间的水平偏位来计算，或者通过测量井眼轨迹中每个点与基准方向之间的夹角来计算。
以上就是井眼轨迹的基本参数，包括偏位、井深、井斜角和方位角。
这些参数在石油钻井中起到重要的作用，能够帮助工程师确定井筒的几何形状和方向，为后续的钻井作业提供重要的参考数据。
