轻型井点的设计

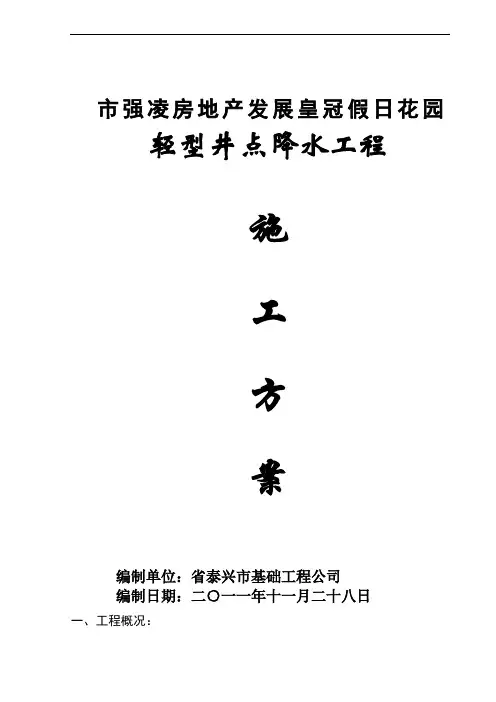

市强凌房地产发展皇冠假日花园轻型井点降水工程施工方案编制单位：省泰兴市基础工程公司编制日期：二○一一年十一月二十八日一、工程概况：本工程位于市长江路与双井北路原市钛白粉厂，其中G1基坑32.2m×22.2m，基坑底标高-6.30m，电梯井底标高-9.3m；G2基坑31.7m ×22m，基坑底标高-6.30m，电梯井底标高-9.3m；G3基坑31.7m×21.6m，基坑底标高-6.30m，电梯井底标高-9.3m；二、编制依据：①施工现场的考察和地质报告及基础施工图②水力学施工教材③我公司多年来承建地区深基坑降水项目的实践依据1、太和广场挖深-7.50m2、市第一人民医院门诊大楼挖深-7.00m3、长江港港务局大楼挖深-6.50m(假日酒店旁边)以上降水工程的降水方案和施工质量均获得业主和专家及土建施工单位的好评，在深基坑、难度大、土层复杂的基坑降水施工中降低了工程成本，加快了施工进度，确保了工程质量。

三、地质资料普查：土质分布特征：①杂填土：杂色，松散－稍密，湿－很湿，为建筑垃圾，夹较多混凝土块，局部含块石；下部灰色粉质粘土夹碎石，局部夹淤泥质土，土质不均匀，堆填时间大于10年。

该层场地均有分布，层厚变化很大，为1.20-8.50米。

②层粉质粘土：灰色-灰黄色，软塑-可塑，局部流塑，局部夹淤泥质粉质粘土、粉土多，结构较松散，干强度低，无摇震反应，场地仅局部缺失。

层厚0.00-4.40米。

③粉土：灰色，青灰色，稍密，局部松散，湿-很湿，摇震反应迅速，干强度低，该层质不均匀，夹粉砂，夹淤泥质粉质粘土薄层，具水平层理。

该层在场地均有分布，局部缺失，层厚变化很大，为0.00-8.10米。

④层淤泥质粉质粘土：灰色，青灰色，流塑，夹粉土薄层，呈千层饼状，具水平层理，摇震反应较慢，干强度及韧性低，偶夹粉砂团块，见腐植质，偶夹结石，1-3cm左右，为长江漫滩沉积物。

场地均有分布，层厚变化较大，为4.50-17.20米。

方案特点
该方案具有操作简便、设备轻便、降水效果 好等优点。同时，轻型井点降水对周围环境 影响较小，适用于多种地质条件和工程需求
。
建议与展望
要点一
建议
在实施轻型井点降水工程时，应注重以下几点：首先， 根据实际地质条件和工程需求进行方案设计；其次，选 择合适的井点位置和数量；最后，加强施工管理和监测 ，确保降水效果和周边环境安全。
要点二
展望
随着科学技术的发展和工程实践的积累，轻型井点降水 设计方案将不断完善和优化。未来，可以进一步研究新 型井点材料、优化井点布置方式、提高降水效率等方面 ，为工程实践提供更加科学、高效、环保的解决方案。 同时，加强相关领域科研合作和学术交流，推动技术进 步和发展。
08
参考文献
Chapter
参考文献
预测内容
预测降水深度、范围、时间等，以及降水对周围环境和建筑物的 影响。
预测结果
根据预测结果，制定相应的工程措施，如调整井点布置、增加抽 水设备等。
可能的风险因素及应对措施
风险因素
降水过程中可能遇到的风险因素包括地质 条件复杂、井点布置不合理、抽水设备故 障等。
VS
应对措施
针对不同的风险因素，采取相应的应对措 施，如优化井点布置、及时维修设备、加 强监测等。
降水方案设计
Chapter
降水方法的选取
根据场地条件
根据施工场地的地形、地质、水文等条件，选择 合适的降水方法。
降水深度要求
根据降水深度要求，选择轻型井点降水或其它降 水方法。
工程安全性
考虑施工场地内的建筑物、地下管线等保护对象 ，选择安全、可靠的降水方法。
轻型井点降水系统的组成
井点管
采用直径较小、单根长度较短的钢管，插入地下水位以下，通 过滤水管过滤水分。

单井涌水量的计算—达西线性渗透定律 涌水量=渗透系数×过水断面积×水力坡度 即：Q=KAI
对于无压完整井：
2H S S 3 m / d Q 1.366 K
lg R lg r
式中：H—含水层厚度（m）； h—井内水深（m） R—抽水影响半径（m）； r—水井半径（m）； S—水井内水位降低值，S＝H-h。
b≥0.8 d
四、钢筋的制备与安装 制备内容：配料、加工、钢筋骨架的成型。 配料：确定下料的长度；校核钢筋的规格、品种 ；确定需代换钢筋。
第一节 第二节 第三节 第四节 第五节 钢筋工程、模板工程 混凝土的制备及性能 现浇混凝土工程施工 装配式钢筋混凝土结构吊装 在特殊情况下的施工方法
钢筋工程
一、钢筋的分类及级别 按生产工艺及加工方式：热轧钢筋、热处理钢筋 、冷拔钢丝、碳素钢丝、刻痕钢丝、钢铰线等。 新标准规定：热轧钢筋按屈服强度（N/mm2）分 HRB235、 HRB335 、 HRB400 、 HRB500四级。
（四）钢筋冷轧 将圆筋压轧成规律变形的钢丝。冷轧后的 钢筋强度可达650N／mm2。
三、钢筋的焊接
1、目的：接长（钢筋） 成型（网片、箍筋） 连接构件（由铰接变固定端） （一）对焊
对焊机两电极使两段钢筋接 触，通以低电压的强电流， 再施加轴向压力顶锻，形成 对焊接头。
(二)电弧焊
1、原理：利用弧焊机使焊条与焊件 之间产生高温电弧，熔化焊条及电 弧范围内的焊件金属，凝固后形成 焊缝或接头。 2、接头形式与要求 焊缝要求：无裂纹、气孔、夹渣、烧伤 长度L： HPB235级——单面焊≮8d、双面焊≮4d 其他级——单面焊≮10d、双面焊≮5d 宽度b：≮0.8d。 高度h：≮0.3d。
轻型井点的设计 •平面布置 •高程布置 •涌水量计算 •井点管数量、间距和抽水设备的确定等。

轻型井点降水施工方案在现代工程施工中，井点降水施工是一项非常重要的工序。

轻型井点降水施工方案是指利用轻型设备进行井点降水施工，以解决工程施工现场井点的降水问题。

本文将就轻型井点降水施工方案从施工要点、施工工艺和施工措施三个方面进行阐述。

首先，轻型井点降水施工方案需要注意以下几个要点。

首先是施工井点的选择，根据工程施工场地实际情况选择最为适合的井点位置，以保证降水效果。

其次是施工井点的深度和数量，根据施工现场的地质情况和排水需要，确定井点的深度和数量，以达到最佳的降水效果。

最后是施工井点的间距和井筒直径，根据施工工艺和工程需求，确定井点的间距和井筒直径，以提高施工效率和降水效果。

其次，轻型井点降水施工方案需要遵循一定的施工工艺。

首先是井点的钻探工艺，采用合适的钻探技术和设备，在施工现场进行井点的钻探，以便后续的降水施工。

其次是井点的安装工艺，选用适合的井点设备，根据实际情况进行井点的安装，以确保井点的稳固和密封性。

最后是井点的连接工艺，采用合适的连接器和管材，将井点与降水系统连接起来，以实现有效的降水排除。

最后，轻型井点降水施工方案需要采取一系列的施工措施。

首先是现场的准备工作，包括场地的清理整理和设备的调试安装，确保施工现场的安全和顺利进行。

其次是施工过程中的安全防护措施，包括施工人员的安全培训和施工现场的安全警示标识，以保障施工人员的生命财产安全。

最后是施工后的清理工作，包括施工设备的拆卸和施工现场的清理整理，以便后续的工程施工。

总结起来，轻型井点降水施工方案是解决工程施工现场井点降水问题的重要手段。

合理的施工要点、施工工艺和施工措施，可以有效地提高施工效率和降水效果。

然而，在实际施工中，由于工程环境的复杂性和工艺要求的不同，轻型井点降水施工方案的具体实施还需要根据实际情况进行调整和优化。

因此，在使用轻型井点降水施工方案时，施工方应根据具体情况进行方案设计和实施，以确保工程施工的顺利进行。

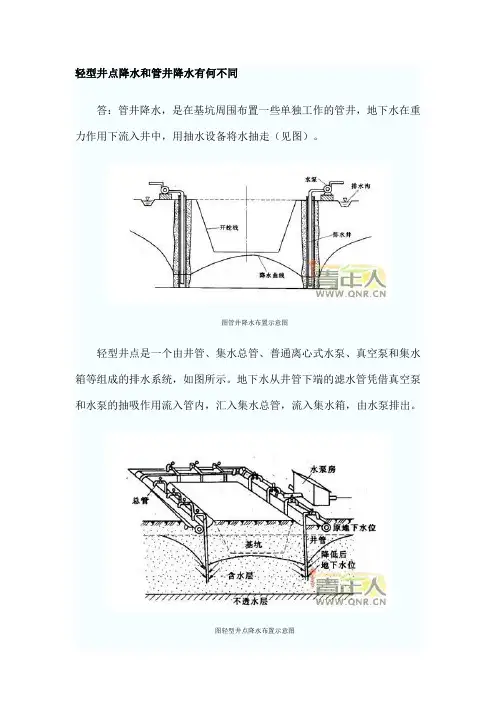

轻型井点降水和管井降水有何不同
答：管井降水，是在基坑周围布置一些单独工作的管井，地下水在重力作用下流入井中，用抽水设备将水抽走（见图）。

图管井降水布置示意图
轻型井点是一个由井管、集水总管、普通离心式水泵、真空泵和集水箱等组成的排水系统，如图所示。

地下水从井管下端的滤水管凭借真空泵和水泵的抽吸作用流入管内，汇入集水总管，流入集水箱，由水泵排出。

图轻型井点降水布置示意图
两者的主要区别在于：①管井是单独作用的排水设备，轻型井点则是一个排水系统；②管井排水中地下水在重力作用下进入管井，轻型井点排水中地下水由其他设备的抽吸作用流入井管。

相关链接：。

轻型井点降水施工技术标准1适用范围本标准适用于渗透系数为0.1~20m/d的砂质土、粉土、含薄层粉砂的淤泥(粉质)质粘土中的基坑降水施工，适用于降低水位深度至3 ~ 12m(单层降低水位3 ~ 6m，多层降低水位6 ~ 12m)。

轻型井点降水系统在基坑周边埋设井点管，并深入含水层。

井点管的上端通过连接弯头与集水总管连接，集水总管与真空泵和离心泵连接。

当抽水设备启动时，地下水在真空泵的抽吸下通过过滤管进入井点管和集水总管。

空气排出后，由离心泵的排水管排出，使地下水位降至基坑底部以下。

其优点是设备简单，使用灵活，拆装方便，沉淀效果好。

图1.1轻型井点降水示意图2主要应用标准和规范2 . 0 . 1 jgj∕t111-98建筑和市政降水工程技术规范2.0.2《建筑基坑支护技术规范》JGJ120-20123施工准备3.1技术准备3.1.1熟悉施工图纸、平面布置图、工程勘察资料、地质条件等。

，并重点关注地下水位和土壤渗透系数；根据建筑物和构筑物的基坑形式、开挖支护设计、降水深度、降水范围、降水时间、工程环境(施工季节、河流水位、周边地表水等。

)，进行井点降水设计。

3.1.2根据基础的平面形状、技术要求和降水的地质条件，通过轻型井点的设计，预测计算降水水位和水量，提出降水工程的辅助措施和补救措施。

3.1.3工程环境问题应进行专项设计，分析附近建筑物、构筑物是否沉降，必要时应做沉降观测记录；编制降水施工的组织程序、施工安排和安全生产要求。

3.1.4施工开始前，编制降水工程的工程量清单、工期计划表，组织人员、设备和材料等。

并综合考虑安全文明施工和环境条件，合理布置泥浆池或坑，采取污水排放和污染防治措施。

3.1.5绘制井点布置图、降水设施结构图、降水水位预测曲线平面和剖面图，与降水日观测水位进行对比，并布置排水设施的数量和位置。

3.2机器和设备3.2.1根据降排水工程施工的实际情况，制定施工工艺，选择合适的施工机具。

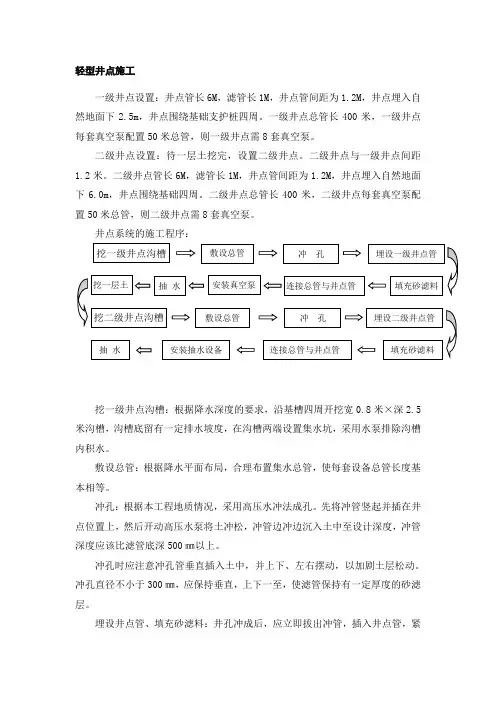

轻型井点施工一级井点设置：井点管长6M ，滤管长1M ，井点管间距为1.2M ，井点埋入自然地面下2.5m ，井点围绕基础支护桩四周。

一级井点总管长400米，一级井点每套真空泵配置50米总管，则一级井点需8套真空泵。

二级井点设置：待一层土挖完，设置二级井点。

二级井点与一级井点间距1.2米。

二级井点管长6M ，滤管长1M ，井点管间距为1.2M ，井点埋入自然地面下6.0m ，井点围绕基础四周。

二级井点总管长400米，二级井点每套真空泵配置50米总管，则二级井点需8套真空泵。

井点系统的施工程序：挖一级井点沟槽：根据降水深度的要求，沿基槽四周开挖宽0.8米×深2.5米沟槽，沟槽底留有一定排水坡度，在沟槽两端设置集水坑，采用水泵排除沟槽内积水。

敷设总管：根据降水平面布局，合理布置集水总管，使每套设备总管长度基本相等。

冲孔：根据本工程地质情况，采用高压水冲法成孔。

先将冲管竖起并插在井点位置上，然后开动高压水泵将土冲松，冲管边冲边沉入土中至设计深度，冲管深度应该比滤管底深500㎜以上。

冲孔时应注意冲孔管垂直插入土中，并上下、左右摆动，以加剧土层松动。

冲孔直径不小于300㎜，应保持垂直，上下一至，使滤管保持有一定厚度的砂滤层。

埋设井点管、填充砂滤料：井孔冲成后，应立即拔出冲管，插入井点管，紧接着就灌填砂滤料，以防止坍孔。

井点管要位于冲孔中央，使砂滤层厚度均匀一致。

砂滤料要用干净的粗砂，并填至拉滤管顶上1500㎜，以保证水流畅通。

井点管沉设经检验良好后,用黏土封口捣实,以防漏气影响降水效果。

总管与井点管连接：总管与井点管采用弯连管连接，弯管采用透明塑料软管，以便随时能看到井点管的工作情况，同时也能以防井点管下沉造成管件损坏。

安装抽水设备、抽水：安放真空泵的地基必须牢固、平整，不怕震动。

严禁安装在松散的土层上，泵体应该保持运转平稳。

外露传动部位应设置防护罩，并且应有接地装置，保证用电安全。

每套井点系统安装完毕后，应立即进行抽水试验，以检查管路接头质量、井点出水状况和抽水设备运转情况。

轻型井点降水方案
轻型井点降水就是沿基坑一侧、二侧或四周将多根轻细的井点管埋入地下蓄水层内，井点管得下端装有滤管，井点管得上端通过弯管与总管连接形成管路系统，利用装在管路系统的抽水设备将地下水通过井点管不断抽出，这样便可将原有地下水位降至坑底以下需要的高度。

1、轻型井点降水设备由管路系统与抽水设备两部分组成：
（1）管路系统包括滤管、井点管、弯联及总管等；
（2）抽水设备由真空芯、水箱、离心泵、7.5电机组成。

2、轻型井点平面布置有单排线状井点、双排线状井点或环形井
点。

当基坑或沟槽度小于6M且降水深度不超过5M时，可用单排线状井点，且应布置在地下水流的上洲一侧，其两端的延伸长度不小于沟槽宽为宜，宽度大于6M或土质不良时宜采用双排线状井点，当基坑面积较大时，可采用环形井点。

井点管间距应根据土质、降水深度，一般采用1.5-2M靠近河流处与总管四角处井点管应适当加密。

轻型井点的深度，在管壁处一般不宜超过6M为宜。

3、轻型井点每一级降水深度不超过6M，如基坑深大于6M时，
应适当降低井点管和抽水设备的埋置，如仍达不到降水深度要求，可采用二级井点或多级井点降水。

4、轻型井点每台机组最多不超于25眼井点为宜。

轻型井点降水由于水源、地质及井点设备多因素，降水时间一
般为5-7天方可施工。

轻型井点降水
主讲教师：申 琳
目录 CONTENTS
1 轻型井点降水的原理 2 轻型井点的设备 3 轻型井点的布置 4 轻型井点的施工工艺流程
一.轻型井点降水的原理
轻型井点是沿基坑四周将井点管（下端为滤管）埋入蓄水层内，
在地面上用水平铺设的井点总管将各井点管连接起来，在一定位置
设置抽水设备，使地下水在真空吸力的作用下经滤管进入井点管，
THANK YOU
然后经井点总管内 排出，将地下水位 降至基坑底以下。
适用于渗透系数为 0.1～50m/d的土层 中。降水深度为： 一级井点3～6m， 二级井点6～12m
二.轻型井点的设备
管路系统 轻型井点的设备
滤管 井点管 弯联管 井点总管
抽水设备：真空泵、离心泵和水分分离器
二.轻型井点的设备
第5页
轻型井点降水法示意图Βιβλιοθήκη 四.轻型井点的施工工艺流程
井点管的埋设（单位：mm）
1—冲嘴； 2—冲管； 3—起重机吊钩； 4—胶管； 5—压力表； 6—高压水泵； 7—滤管； 8—填砂； 9—黏土封口； 10—井点管
小结
本讲介绍了轻型井点降水，包括轻型井点降水的原理、设 备、布置和施工工艺，重点是轻型井点施工工艺中井点管的埋 设，难点是轻型井点的高程布置。
（3）当一级井点达不到降水深 度要求时，可采用二级井点，即先 挖去第一级井点所疏干的土，然后 在其底部埋设第二级井点。
二级井点降水示意图（单位：mm）
1—一级井点降水； 2—二级井点降水
四.轻型井点的施工工艺流程
第 10 页
轻型井点的施工工艺流程：定位放线 设井点管 用弯联管将井点管与总管接通
排放总管 埋 安装抽水设备
1—滤管； 2—降低后地下水位线； 3—原有地下水位 线； 4—总管； 5—弯联管； 6—水泵房； 7—井点管

华油兴悦小区工程降水方编制人：审核人：审批人：目录1.编制依据2.轻型井点降水范围3.施工机具4.工艺流程5.质量标准6.成品保护7.安全与环境8.注意事项9.质量记录华油兴悦小区井点方案根据华油兴悦小区地质勘查报告内容：拟建物基础埋深约3.5-6.0米，而该场地实测水位埋深为4.40~9.80米，高程为9.00~14.51米，拟建场地西侧为鱼塘，故场地西部水位埋深较浅，对于埋深3.5米的建筑可不考虑地下水的影响，对于埋深6.0米的部分建筑，开挖前应先将地下水降至开挖深度以下不小于1.0米，降水方法可采用井点法，应先进行试降水，预测对鱼塘及西侧道路的影响，必要时应在鱼塘一侧设置止水帷幕。

1编制依据1.1 建筑工程施工质量验收统一标准GB50300—2001；1.2 建筑地基基础工程施工质量验收规范GB50202—2002；1.3 建筑施工安全检查表准JGJ59—99；1.4 建筑基坑支护技术规范JGJ120-99；1.5 建筑基坑工程技术规范YB9258-97；1.6 派力工程有限公司勘察报告；1.7施工图纸；2、轻型井点降水范围轻型井点降水适用于基坑面积不大，降低水位不深的场合。

该方法降低水位深度一般在3-6m之间，若要求降水深度大于6m，理论上可以采用多级井点系统，但要求基坑四周外需要足够的空间，以便于放坡或挖槽。

3施工机具3.1 主要机具设备有井点管连接管集水总管及抽水设备等3.2 井点管用直径38~ 55mm 的钢管，长度5 ~7m ，井点管的下端装有滤管，滤管直径常与井点管直径相同，长度为1.0 ~1.7m ，管壁上钻直径12 18mm 的孔呈梅花形分布，管壁外包两层滤网，内层为细滤网，采用30 ~50 孔/cm2 的黄铜丝布或生丝布，外层为粗滤网采用8~ 10 孔/cm2 的铁丝布或尼龙丝布。

3.3 连接管与集水管连接：管用胶皮管、塑料透明管或钢管弯头制成，直径为38~ 55mm，每个连接管均宜装设阀门，以便检修井点。

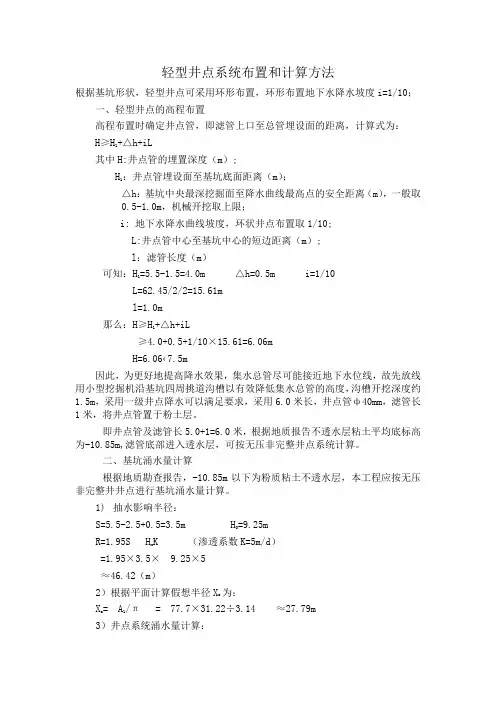

轻型井点系统布置和计算方法根据基坑形状，轻型井点可采用环形布置，环形布置地下水降水坡度i=1/10；一、轻型井点的高程布置高程布置时确定井点管，即滤管上口至总管埋设面的距离，计算式为：H≥H1+△h+iL其中H:井点管的埋置深度（m）;H1：井点管埋设面至基坑底面距离（m）；△h：基坑中央最深挖掘面至降水曲线最高点的安全距离（m），一般取0.5-1.0m，机械开挖取上限；i: 地下水降水曲线坡度，环状井点布置取1/10;L:井点管中心至基坑中心的短边距离（m）;l：滤管长度（m）可知：H1=5.5-1.5=4.0m △h=0.5m i=1/10L=62.45/2/2=15.61ml=1.0m那么：H≥H1+△h+iL≥4.0+0.5+1/10×15.61=6.06mH=6.06‹7.5m因此，为更好地提高降水效果，集水总管尽可能接近地下水位线，故先放线用小型挖掘机沿基坑四周挑道沟槽以有效降低集水总管的高度，沟槽开挖深度约1.5m，采用一级井点降水可以满足要求，采用6.0米长，井点管ф40mm，滤管长1米，将井点管置于粉土层。

即井点管及滤管长5.0+1=6.0米，根据地质报告不透水层粘土平均底标高为-10.85m,滤管底部进入透水层，可按无压非完整井点系统计算。

二、基坑涌水量计算根据地质勘查报告，-10.85m以下为粉质粘土不透水层，本工程应按无压非完整井井点进行基坑涌水量计算。

1)抽水影响半径：S=5.5-2.5+0.5=3.5m H=9.25mR=1.95S HxK （渗透系数K=5m/d）=1.95×3.5× 9.25×5≈46.42（m）2）根据平面计算假想半径Xo为：X o = A1/π = 77.7×31.22÷3.14 ≈27.79m3）井点系统涌水量计算：Q=1.366K（2H0-S）S1LgR-LgX=1.366×5×（2×9.25-3.5）×3.5/Lg46.42- Lg27.79≈1607.96M3/d4）单井井管抽水量：滤管长度一般取1m。

蓝爵庄园A2地块管井及轻型井点降水施工方案2016年7月目录一、工程概况3二、编制依据 (3)三、降水方案选择 (3)四、井点降水相关计算 (5)五、管井计算： (7)六、主要降水设备 (10)七、施工工期 (11)八、井点施工方法 (12)九、管井降水施工方法 (13)1、测量定位： (13)2、钻孔定位： (13)3、冲井： (13)4、填料： (14)5、洗井： (14)6、安装抽水控制线路： (14)7、抽水： (14)十、质量标准及质量保证措施 (15)1、质量标准 (15)2、质量保证措施 (15)十一、危险点分析 (16)十二、安全生产及文明施工措施 (17)十三、环保措施 (17)一、工程概况本工程为裕顺建设开发开发的蓝爵庄园A2地块工程建设地点位于市扬子江南路东侧、施沙路南侧，东侧为蓝爵庄园的A3地块（6层住宅建筑）。

地理环境优越。

拟建工程规划用地面积48517m2，总建筑面积123774 m2。

本公司承建的建筑物概况如下：47#、48#、49#、50#及周边人防工程，四栋楼号均为地下一层，地上13层，本工程正负零零为绝对标高5.30米，主楼为750mm厚筏板基础，基础底板底标高为相对标高-4.6米，场地自然土标高约为绝对标高4.3米，基坑埋深为3.6米。

人防车库基坑埋深为5.65米。

二、编制依据《蓝爵庄园A2地块工程施工图纸》《蓝爵庄园A2地块工程地勘报告》《建筑施工计算手册》临时土方开挖图纸三、降水方案选择该项目地处市扬子江南路东侧、施沙路南侧，根据地勘报告可知本工程基坑所在土层的情况，具体如下：各土层描述如下：①层：素填土（Q4ml），灰褐色，灰黑色，主要成分为粉质黏土、粉土，呈软塑状、稍密，上部含建筑垃圾等杂物，填土年限大于1年，土性不均匀、分布不均匀。

该层场地普遍分布，层厚0.40～3.10米，平均层厚0.95米，层底平均标高3.05米。

②层：粉质黏土夹粉土（Q4al+pl）：灰黄色，粉质黏土一般呈可塑状态，稍有光泽，干强度及韧性中等，无摇振反应；粉土呈湿，中密，无光泽，干强度及韧性低，摇振反应中等；可见微层理。

轻型井点的设计要点及施工要点一、引言随着建筑业的不段发展，我们需要不断地在各种地质条件下建造各类工业与民用建筑。

而在此背景下，我们经常会遇到地下水位较浅而水量较大的情形。

如果直接开挖基坑，则会在坑内渗入大量地下水，使得施工条件不断恶化，造成土壁塌方，也会显著影响地基的承载力。

因此，在土方施工过程，做好排水工作，保持土体干燥是十分重要的。

做好基坑排水工作，保持土体干燥是十分重要的。

而目前最切实可行的是两种典型工艺，即明排水法和轻型井点降水法。

施工排水可分为明排水法和轻型井点降水位法。

现在分别讲述如下：二、基坑排水工艺1.明排水法明排水法是采用截、疏、抽的方法。

截，是截住水流；疏，是疏干积水；抽，是在基坑开挖过程中，在坑底设置集水井，并沿坑底的周围开挖排水沟，使水流流入集水井中，然后用水泵抽走。

但是这种方法排水量小，且排水不彻底，只能应用于涌水量相对较小且基坑地质条件简单的情况。

2.轻型井点降水人工降低地下水位，就是在基坑周围埋设一定数量的抽水管，利用抽水设备从中抽水，使地下水位降落到坑底以下，直至基础工程施工完毕为止，这样，就可使基坑始终保持干燥状态，防止流砂发生，改善了工作条件。

但降水前，应考虑在降水影响范围内的已有建筑物和构筑物可能产生附加沉降、位移，从而引起开裂、倾斜和倒塌，或引起地面塌陷，必要时应事先采取有效的防护措施。

轻型井点井水是人工降低地下水位方法中最典型的一种。

即在基坑开挖前，先在基坑周围埋设一定数量的直径较小的井点管，深入蓄水层中，井点管上部与总管相连，通过总管利用抽水设备将地下水从井点管不断抽出，使原有的地下水位降至基坑中心线以下0.5m到1m处。

3.轻型井点设备轻型井点设备主要包括：井点管、集水总管、弯联管及抽水设备。

井点管选用直径38到55毫米的钢管，长6到9米，下端配有滤管和一个锥形的铸铁塞头，滤管长1到1.5没，管壁上有12到18毫米的梅花形排列的滤孔；管壁外包两层滤网，内层为黄铜丝或尼龙丝布的细滤网。

轻型井点的布置方案和设计步骤轻型井点的布置方案和设计步骤篇一：轻型井点的设计一．概况大庆市国际奥林公寓二期工程施工现场，基坑周长335米，地面标高为-0.9米，基坑大部深-4.75米，承台底标高分为-5.35米和-5.65米两种，局部深-6.0米，基坑四周为深层搅拌桩止水，南侧，西侧为钻孔灌注桩＋深层搅拌桩＋压密注浆二．基坑范围内地质情况三．水文地质情况该工程场地地下水主要为空隙潜水，主要分布于4层粉质粘土之上，其主要补给来源为大气降水及地表水，对基坑开挖有影响的主要是3B,3C层，尤其是3C层，渗透系数较大，为便于基坑开挖，确保开挖面以上无水，结合该工程实际情况和多年的降水经验，拟采用轻型井点降水法降低地下水位。

四．试进行轻型井点设计篇二：轻型井点设计说明：本阶段土方开挖，分别利用1#出土口、2#出土口出土，延续保留1#、2#坡道。

同时开始填筑和使用3#坡道。

篇三：西南交大轻型井点设计方案建筑施工技术课程设计任务书班级：201X级建筑工程7班姓名：学号：010******* 学院：土木工程学院 201X年5月27日建筑施工技术课程设计任务书——某基础工程专项施工方案设计一、工程概况某工程基础C30钢筋混凝土底板及垫层剖面图如图1所示，混凝土底板长宽为60×42m，土层分布如图2所示，其中杂填土的渗透系数15md，细砂为10md，砂砾石为60md，均为2类土，最初可松性系数杂填土1.3，细砂1.2；最后可松性系数杂填土1.02，细砂土1.05。

土在天然状态下的重度为杂填土16kNm，细砂21kNm3，砂砾石22kNm3，最大干重度为杂填土18kNm3，细砂19kNm3，砂砾石21kNm3；由于现场施工场地较大，允许放坡开挖，边坡坡度为1：0.5，基坑底四周每边要留出施工工作面1m（从主体结构外侧面算起），现场西侧设置土方临时堆放场地如图3所示，余土采用载重量12吨的自卸卡车运走。

3二、课程设计内容及要求试完成以下的施工方案设计：1．采用轻型井点降水，井点管布置在距坑边0.7m，冒出地面0.2m，管长7m，内直径50mm，滤管长1.2m，内直径50mm，总管上的接口间距0.8m；计算涌水量和井点管数量，作出平面及高程布置图；降水后水位线的最高点，应保证距基坑底以下不小于0.5m；2．选择挖土机械，确定开挖方案，制订保证质量和安全的施工措施；挖掘机挖土方生产率参考表1 单位：m3台班挖掘机挖土方生产率参考表2单位：m3台班3．已知挖土机土斗的充盈系数0.9，每斗作业循环延续时间35s，运土车辆的往返时间（含卸土时间和操纵时间）30分钟，工作时间利用系数0.85，选用2台挖土机同时作业，每天两班制。

轻型井点的设计平面布置高程布置涌水量计算1）设计的基础资料轻型井点布置和计算井点系统布置应根据水文地质资料、工程要求和设备条件等确定.一般要求掌握的水文地质资料有：地下水含水层厚度、承压或非承压水及地下水变化情况、土质、土的渗透系数、不透水层的位置等。

要求了解的工程性质主要有:基坑（槽）形状、大小及深度，此外尚应了解设备条件，如井管长度、泵的抽吸能力等.2)平面布置根据基坑（槽）形状，轻型井点可采用单排布置(图a）、双排布置（图b）、环形布置（图c），当土方施工机械需进出基坑时，也可采用U形布置（图d)。

单排布置适用于基坑、槽宽度小于6m,且降水深度不超过5m的情况，井点管应布置在地下水的上游一侧，两端的延伸长度不宜小于坑槽的宽度。

轻型井点的设备1)组成轻型井点设备由管路系统和抽水设备组成（图）。

管路系统包括:滤管、井点管、弯联管及总管。

滤管（图）为进水设备，通常采用长1.0~1.5m、直径38mm或51mm的无缝钢管，管壁钻有直径为12～19mm的滤孔。

骨架管外面包以两层孔径不同的生丝布或塑料布滤网.为使流水畅通，在骨架管与滤网之间用塑料管或梯形铅丝隔开，塑料管沿骨架绕成螺旋形。

滤网外面在绕一层粗铁丝保护网、滤管下端为一铸铁塞头。

滤管上端与井点管连接。

井点管为直径38mm和51mm、长5~7m的钢管.井点管的上端用弯联管与总管相连.集水总管为直径100～127mm的无缝钢管,每段长4m,其上端有井点管联结的短接头，间距0。

8m或1.2m.2）抽水设备抽水设备是由真空泵、离心泵和水气分离器（又叫集水箱）等组成，其工作原理如图所示。

抽水时先开动真空泵10,将水气分离器6内部抽成一定程度的真空,使土中的水分和空气受真空吸力作用而吸出，进入水气分离器6。

当进入水气分离器内的水达一定高度，即可开动离心泵13。

在水气分离器内水和空气向两个方向流去：水经离心泵排出；空气集中在上部由真空泵排出,少量从空气中带来的水从放水12，9放出。

布置及设计
1.轻型井点降水原理 轻型井点是人工降低地下水位的一种方法，它是沿基坑四周或一侧将直径较细的井管沉入深于基底的含水层 内，井管上部与总管连接，通过总管利用抽水设备将地下水从井管内不断抽出，使原有地下水位降低到基底以下。 轻型井点又叫真空井点。 2.轻型井点布置及主要设备 根据工程地质特性和平面尺寸，井点布置成环形。 3.轻型井点系统由井点管、集水总管及抽水设备等组成。 4.当基坑、基槽宽小于6m时，且降水深度不超过6m时，轻型井点可采用单排井点。 当基坑宽度大于6m或土质不良，渗透系数较大时，则宜采用双排井点。 当基坑面积较大时，宜采用环形井点。
试抽的主要目的是检查接头的质量，井点的出水状况，真空泵的运转情况，如发现漏水、漏气现象，应及时 进行加固或采用黄泥封堵处理，因为漏气会影响整套系统的正常工作，影响整体的降水效果。
