管井井点降水施工方案编制依据:《建筑工程施工质量验收统一标准》GB50300-2001《建筑地基基础工程施工质量验收规范》GB50202-2002工程施工图纸岩土工程勘察报告及按建设单位要求,本工程采用管井井点降水,根据工程现场实际情况及地质报告编制以下施工方案。
一、工程概况(详见方案说明)二、施工准备1、材料无砂混凝土管(滤管)、滤网、2~4mm砂碎石混合料、潜水钻机、泥浆车、泥浆泵、清水泵、潜水泵等。
2、作业条件(1)现场三通一平已完成。
(2)地质勘测资料齐全,根据地下水位埋深、土层分布和基坑放坡系数,确定井点位置、数量和降水深度。
三、井点设置及计算本工程按建设单位要求及地质情况,采用管井井点降水,呈矩形布置。
井点沿基坑周围离边坡上缘1.5—1.0米呈矩形布置,井点深入透水层6-9米,还应比所需降水的深度深6—8米,井距采用25-30米。
四、工艺流程井点测量定位→挖井口→安护筒→钻机就位→钻孔→回填井底砂垫层→吊放井管→回填井管与孔壁间的碎石过滤层→洗井→井管内下设水泵、安装抽水控制电路→试抽水→降水井正常工作→降水完毕拔井管→封井五、操作要点及技术要求1.定位:根据设计的井位及现场实际情况,准确定出各井位置,并做好标记。
2.采用循环钻成孔,孔径一为300mm,用泥浆护壁,孔口设置护筒、,以防孔口塌方,并在一侧设排泥沟、泥浆池。
成孔后立即清孔,并安装井管。
井管下入后,井管的滤管部分应放置在含水层的适当范围内;并在井管与孔壁间填充碎石滤料。
3.安装水泵前,用压缩空气洗井法清洗滤井,冲除尘渣,直到井管内排出的水由浑变清,达到正常出水量为止。
4.采用DN50水泵,及DN50塑料管将地下水排到建设单位指定的排水沟。
水泵安装后,对水泵本身和控制系统做一次全面细致的检查,合格后进行试抽水,满足要求后转入正常工作。
5.观测井中地下水位变化,做好详细记录。
六.质量要求1.基坑周围井点应对称,同时抽水,使水位差控制在要求限度内。
浅谈管井井点降水施工技术管井井点降水是井点降水的一种,是人工降低地下水位的一种方法。
管井井点由滤水井管、吸水管和抽水机械等组成。
管井井点就是沿基坑每隔20~50m设置一个管井,每个管井单独用一台水泵(潜水泵、离心泵)不断抽水来降低地下水位。
管井井点设备较简单,排水量大,降水较深。
管井埋设的深度和距离根据需降水面积、深度及渗透系数确定,一般间距10~50m,最大埋深可达100m。
用此法可降低地下水位5~10m,适用于土的渗透系数较大(K=20~200m/d)且地下水含量大的砂类土层中。
一、管井井点降水施作环境概况(1)工程地质概况根据勘察院提供的地质勘查报告,将场地地面标高以下的岩土体工程地质层根据其成因、时代及物理力学性质的差异性进行划分,将成因时代相同、物理力学性质相近的土体划归为一层,共划分为6层。
其中层1杂填土为近期人工活动堆积,2层至4层为第四系全新统(Q4)新近沉积土层;5层为第四纪全新世(Q4)一般沉积土;6层为第四纪晚更新世(Q3)冲积形成的老沉积土。
各土层分布详细情况如下:1层杂填土:杂色,松散,土质不均匀。
主要由粉土、黏土及碎石块近期回填而成工程性质较差。
厚度:1.00-1.40m,平均 1.20m;层底标高:24.83-25.24m,平均25.035m;层底埋深:1.00-1.40m,平均1.20m。
2层黏土:黄褐色~灰褐色,软塑,土质不均匀, 混粉土,切面有光泽,干强度高,韧性高。
厚度:1.30-1.70m,平均1.5m;层底标高:23.62-23.21m,平均23.42m;层底埋深:2.60-3.00m,平均2.80m。
3层黏土:黄褐色~灰褐色,土质不均匀,可塑,混砂粒,切面有光泽,干强度高,韧性高。
厚度:1.40-1.90m,平均 1.65m;层底标高:21.71-22.23m,平均21.97m;层底埋深:4.30-5.20m,平均4.75m。
4层黏土:黄褐色~灰褐色,软,可塑,土质不均匀,混砂粒,切面有光泽,干强度高,韧性高。
轻型井点降水和管井降水有何不同?

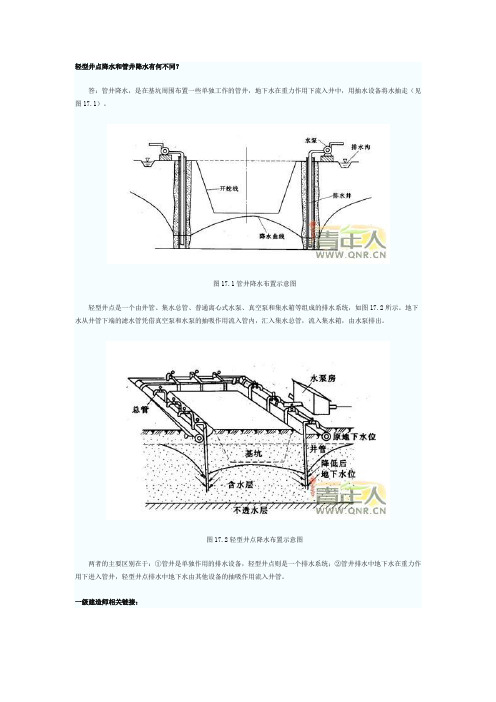

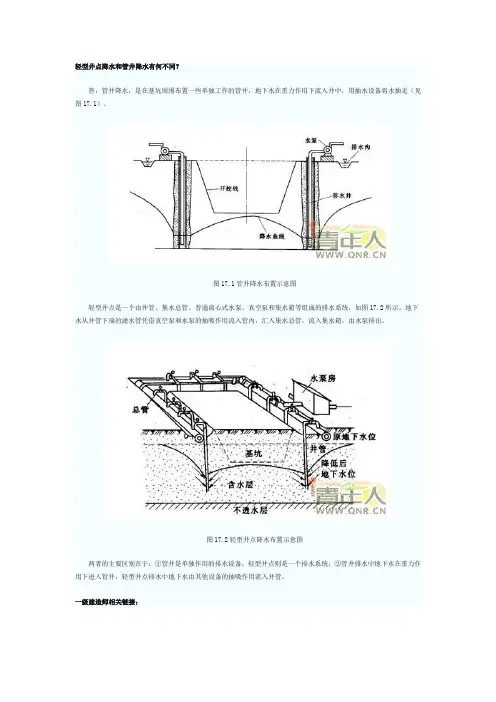

答:管井降水,是在基坑周围布置一些单独工作的管井,地下水在重力作用下流入井中,用抽水设备将水抽走(见图17.1)。
图17.1管井降水布置示意图
轻型井点是一个由井管、集水总管、普通离心式水泵、真空泵和集水箱等组成的排水系统,如图17.2所示。
地下水从井管下端的滤水管凭借真空泵和水泵的抽吸作用流入管内,汇入集水总管,流入集水箱,由水泵排出。
图17.2轻型井点降水布置示意图
两者的主要区别在于:①管井是单独作用的排水设备,轻型井点则是一个排水系统;②管井排水中地下水在重力作用下进入管井,轻型井点排水中地下水由其他设备的抽吸作用流入井管。
一级建造师相关链接:
THANKS !!!
致力为企业和个人提供合同协议,策划案计划书,学习课件等等
打造全网一站式需求
欢迎您的下载,资料仅供参考。
什么叫管井井点降水
管井降水,管井井点由滤水井管、吸水管和抽水机械等组成。
管井井点设备较简单,排水量大,降水较深,较轻型井点具有更大的降水效果,可代替多组轻型井点作用,水泵设在地面,易维护。
管井埋设的深度和距离根据需降水面积、深度及渗透系数确定,一般间距10~50m,最大埋深可达100m。
适用于渗透系数较大,地下水丰富的土层、砂层,含水层厚度大于5.0 m。
一般该方法用于地下水位比较高的施工环境中,是土方工程、地基与基础工程施工中的一项重要技术措施,能疏干基土中的水分、促使土体固结,提高地基强度。
同时可以减少土坡土体侧向位移与沉降,稳定边坡,消除流砂,减少基底土的隆起,使位于天然地下水以下的地基与基础工程施工能避免地下水的影响,提供比较干的施工条件,还可以减少土方量、缩短工期、提高工程质量和保证施工安全。
扩展资料:
管井降水适用条件:
1、第四系含水层厚度大于5.0m;
2、基岩裂隙和岩溶含水层,厚度可小于5.0m;
3、含水层渗透系数K宜大于1.0m/d.
4、适用于降水深度3~5m。
管井井点降水法名词解释(一)
管井井点降水法名词解释
管井
管井是一种人工挖掘的井,用来采集地下水资源或者排放污水。
•示例:一座城市的供水系统中,有许多管井分布在各个地区,供应居民日常所需的水。
井点
井点是指在一定的范围内布设井的位置的点。
•示例:为了提高降水效果,工程师在城市中的井点上布置了众多的人工井点。
降水法
降水法是通过人工手段增加或调节降雨量的一种方法。
•示例:在干旱地区,常常使用云 seeding 技术来增加降水量,这是一种常见的降水法。
名词解释
1.地下水资源
地下水资源是地下自然形成并可供人类利用的水资源。
一般存在于地下岩层中,具有一定蓄水量和蓄水能力。
2.污水
污水是指含有各种废弃物、排泄物和污染物质的水。
它是生活、工业和农业活动中产生的废水。
3.供水系统
供水系统是指通过管道、泵站等设施将水资源从水源地输送到用户处的系统。
4.工程师
工程师是指具备相关专业知识和技能,从事工程设计、施工和管理等工作的专业人员。
5.城市
城市是指具有一定规模和人口的居住地区,通常拥有较为完善的基础设施和行政管理机构。
6.云 seeding
云 seeding 是指向云层中喷洒或投放化学物质,以促使云层中的水汽凝结成水滴并降下的一种气象人工影响技术。
以上是对于“管井井点降水法”相关名词的解释和示例。
通过管井井点降水法,可以更好地利用地下水资源、调节降雨量,并为城市
的供水系统提供更加可靠的水源。
工程师通过云 seeding 等技术,可以有效地增加降水量,缓解干旱地区的水资源短缺问题。
管井井点降水管井井点系沿基坑每隔一定距离设置一个管井,每个管井单独用一台水泵不断抽水降低地下水位。
本法具有设备较为简单,排水量大,可代替多组轻型井点作用,水泵设在地面,易于维护等特点。
本工艺标准适用于渗透系数较大(20~200m/d),降水深在5m以内,地下水丰富的土层、砂层,或明沟排水法易造成立粒大量流失,引起边坡坍方及用轻型井点难以满足降水要求的情况下,可采用本工艺标准。

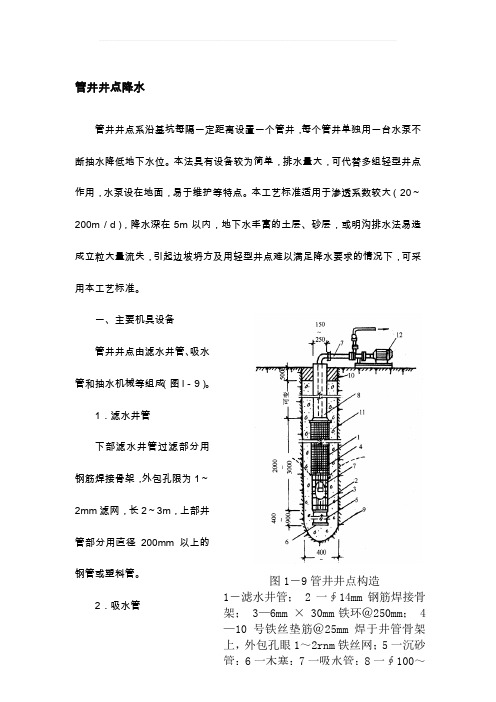

一、主要机具设备管井井点由滤水井管、吸水管和抽水机械等组成(图l-9)。
1.滤水井管下部滤水井管过滤部分用钢筋焊接骨架,外包孔限为1~2mm滤网,长2~3m,上部井管部分用直径200mm以上的钢管或塑料管。
2.吸水管图1-9管井井点构造1-滤水井管; 2一∮14mm钢筋焊接骨架; 3—6mm × 30mm铁环@250mm; 4—10号铁丝垫筋@25mm焊于井管骨架上,外包孔眼1~2rnm铁丝网;5一沉砂用直径50~100mm的钢管或胶皮管,插入滤水井管内,其底端应沉到管井吸水时的最低水位以下,并装逆止阀,上端装设带法兰盘的短钢管一节。
3.水泵采用BA型或B型、流量10~25m3/h离心式水泵或自吸泵。
每个井管装置一台,当水泵排水量大于单孔滤水井涌水量数倍时,可另加设集水总管,将相邻的相应数量的吸水管连成一体,共用一台水泵。
二、作业条件1.地质勘探资料具备,根据地下水位深度、土的渗透系数和土质分布已确定降水方案。
2.基础施工图纸齐全,以便根据基层标高确定降水深度。
3.已编制施工组织设计,确定基坑放坡系数、井点布置、数量、观测井点位置、泵房位置等,并已测量放线定位。
4.现场三通一平工作已完,并设置了排水沟。
5.井点管及设备已购置,材料已备齐,并已加工和配套完成三、施工操作工艺1.采取治基坑外围四周呈环形布置,或沿基坑(或沟槽)两例或单侧呈直线形布置。
井中心距基坑(槽)边缘的距离,当用冲击钻时为0.5~1.5m;当用钻孔法成孔时不小于3m。
建筑基坑管井井点降水施工工法1前言在地下水位以下的含水丰富的土层中开挖大面积基坑时,采用一般的明沟排水方法,常会遇到大量地下涌水,难以排干。
当遇到粉、细砂层时,还会出现严重的翻浆、冒泥、流砂现象,不仅使基坑无法挖深,而且还会造成大量水土流失,使边坡失稳或附近地面出现塌陷,严重时还会影响附近建筑物的安全,当遇到有此种情况出现,一般应采用人工降低地下水位的方法施工.管井井点排水作为人工井点降水方法中的一种,因其具有设备简单,施工方便,降水量大等特点已成为地下水位丰富的建筑基坑降水的常用方法。
掌握该方法在项目上的应用,不仅可使公司相关技术人员掌握建筑基坑降水排水上的一门常用的施工方法,而且也可丰富钻前工程上的降排水的施工途径.2特点管井井点又称大口径井点。
它具有排水量大,抽水效果好,施工井点少,各井点相互独立,设备简单;而且,井点降水可大大改善施工操作条件,提高工效,加快施工进度,工程费用较低等特点,是人工降低地下水位中被经常采用的降水方式.3适用范围管井井点降水的施工方法适宜于在含水层的渗透系数在1。
0~200m/d范围内的,地下水比较丰富的地区。
因其单眼井排水量大、可由浅到深进行动态降水,该方法可适用各种水文地质条件,可降低的水位深度达3~5m.4工艺原理和设计概述管井井点作为井点排水方法的一种,是在基坑开挖前,沿开挖基坑的四周、或一侧、两侧埋设一定数量深于坑底的井点滤水管或管井,以总管连接或直接与抽水设备连接从中抽水,使地下水位降落到基坑底0。
5~1。
0m以下。
4。
1工艺原理管井井点降水的工艺原理是用水泵将土中水分排除后,利用土体中动水压力的减小或消除,大大提高了边坡的稳定性,边坡可放坡,可减少土方开挖量;另外,由于渗流向下,动水压力向下,井点降水法的实施可增加土颗粒间的压力使坑底土层更加密实;因此,采用管井井点降水法降低地下水位,可使施工人员在无水干燥的条件下开挖土方和进行基础施工。
不但可避免大量涌水、冒泥、翻浆,而且即使在粉细、粉土地层开挖基坑,也可防止流沙现象的发生。
第三十五章轻型井点降水、管井井点降水施工1.适用范围降水工程是指应用水文地质学原理,通过降水设计和降水施工,排除地表水体和降低地层中的上层滞水、潜水、承压水、基岩水、岩溶水等地下水位,满足工程的降水深度和降水时间的要求,并对工程环境无危害性的影响,它包括降水工作体系的建造与该体系的运转两部分。
其方法可分为轻型井点法、喷射井点法、电渗井点法、管井井点法及大口井、幅射井等方法、有时出于工程的特殊需要,还会建造减压井、回灌井等。
本标准仅涉及轻型井点降水与管井井点降水。
1.1轻型井点降水的适用范围轻型井点一般适用于渗透系数K=0.1~5m/d的土层,多为粘土、粉质粘土、粉土地层,地下水位埋深不超过6m。
降低水位的深度一层为3~6m,两层时为5~9m,适宜处理基坑边坡不稳,易流砂、管涌等现象。
1.2管井井点降水的适用范围管井降水一般适用于渗透系数大于1m/d的地层,降水深度大于5m;适合厚度大于5m 的第四系含水层,也适用于基岩裂隙水和岩溶含水层。
2.材料要求2.1针状过滤器:由直径38~55mm的钢管制成,长6~9m,下端配有1.5~2.0m的过滤管,管壁上钻有9=10mm的孔眼,呈梅花状分布,管壁外包两层过滤网,内层为30~60孔/cm2的细尼龙网,外层为5~10孔/cm2的粗尼龙网或棕皮。
2.2连接软管:一般为螺纹胶管或塑料管,其内径为38~55mm,管长1.2~2.0m,用于连接针状过滤器与集水总管。
2.3集水总管:直径为75~125mm的钢管,每根长4m左右,可用丝扣或法兰连接。
管壁每隔1~2m设一个接头,接头上设有开关严密的阀门。
2.4滤料:一般采用中、粗砂2.5粘土:当滤料填到设计深度后要立即用粘土封井,便于形成真空。
3.主要机具3.1轻型井点降水机具:3.1.1一般为小口径钻孔机或水力冲孔机具。
3.1.2抽水机具:一般为真空泵,可分为三种类型:干式真空泵,由一台真空泵(10KW),两台离心泵(7.5kw与2.2kw)和水气分离器组成,可带60~80根井点;射流真空泵,由离心泵(7.5kw)、射流器和水箱组成,可带动25-30根井点,往复式真空泵(3kw),流量为10m3/h。
管井井点降水施工中的技术措施及注意事项
1、管井降水施工前,根据设计参数进行试验管井施工,并进一步验证涌水量和地质情况,以调整管井布置及施工参数。
2、管井使用时,电力管廊两侧管井应对称同时抽水,使水位差控制在要求限度内。
并派专人值班,负责抽水,采取分级降水,依次降低水位5cm以内,稳定24小时后再进行下次降水,直到水位降到所需深度。
3、管井降水时要进行水位观测,当水位差超过警戒要求时,应立即采取减少部分管井抽水或回灌水等补救措施。
4、为确保水土压力缓慢、稳定的变化,保证基坑安全和确保周围环境的安全,在进行降水时,根据设计要求,在基坑内外及地下管线上设一定数量且有代表型的监控点,用来观测降水时对周围的环境和基坑的影响,并指导基坑开挖施工。
降水时要控制降水速度,避免由于降水过慢导致基坑涌水。
5、在抽水过程中,要制定严格的管理制度,每天分三班,每班要求对每口井的流量,水位测量三次,以便及时反馈数据,进行动态整理。
6、井点供电系统应采用比线路,防止中途停电或发生其他故障影响排水。
7、潜水泵在运行时应经常观测水位变化情况,检查电缆线是否和井壁相碰,以防磨损后水沿电缆芯渗入电动机内。
同时还须定期检查密封的可靠性,以保证正常运转。
8、井管使用完毕,用汽车吊将井管管口套紧,徐徐拔出,井管拔出洗净后备用,拔出所留的孔洞用砾砂填充、捣实。
汾阳污水连接线工程降水方案(管井井点降水)本次工程为汾阳市北支、中支退水渠污水连接工程,起点为东二环与北支退的交叉口,沿东二环路敷设污水管道,终点接入文峰路(东沿)现状排水管道。
由于地下水位很高,在实际管沟开挖1m左右后,管沟底部开始渗水,管线下沟后无法降落到沟底且由于管沟经积水浸泡造成部分管沟塌方,造成管沟开挖土方量加大,按施工规范要求的施工作业带宽无法满足管沟开挖要求。
现建议采用管井井点降水(适用于渗透系数较大(20-2003m/d),降水深度在5m以内,地下水丰富的土层、砂层,或明沟排水法易造成水土大量流失,引起边坡坍塌的情况)沿管沟沟槽每隔一定距离设置一个管井,每个管井单独用一台水泵不断抽水降低地下水位。
工艺要求:
1.管井沿沟槽两侧或单侧呈直线行布置,井中心距沟槽边缘的距离,
当用冲击钻时为0.5m-1.5m;当用钻孔法成孔时不小于3m,管井埋设的深度一般为8-15m,间距为10-15m,降水深度为3-5m,垂直度应小于井深的1/100。
2.管井埋设可采用泥浆护壁冲击钻成孔或泥浆护壁钻孔法成孔。
钻
孔孔径比管外径大200mm,钻孔底部应比滤水井管深200mm以上。
井管下沉前应清洗滤井,冲除沉渣,可灌入稀泥浆用吸水泵抽出置换或用空压机洗井法将泥渣清出井外,并保持滤网的畅通,然后下管。
滤水井管应置于孔中心,下端用圆木堵塞管口,井管与孔壁之间用3-15mm砾石填充作过滤层,地面以下0.5m内用粘
土填充夯实。
3.水泵的设置高度应根据降水深度和选用水泵最大真空吸水高度而
定,一般为5-7m。
当吸程不够时,可将水泵设在基坑内。
4.管井使用时应经试抽水,检查出水是否正常,有无淤塞等现象,
如情况异常应检修好后方可正常使用。
抽水过程中应经常对抽水设备进行检查,并对井内水位下降和流量进行观测和记录。
