EPON的方案设计
实例：
为实现三网融合，即广电网，电信，互联网三家融合，某小区采用了EPON设计方案进行整体规划。

小区大体状况为：有65栋楼，每栋楼有12户，本方案采用EPON+EOC进行设计，设计方案如下：
设计思路：
OLT的一个PON口最多只能带32个ONU,而EPON技术最大传输距离小于20km。

采用华为系列设备。

采用FTTB+X方式，实现1+1产品备份，ONU在这里采用4口(因考虑到5类线的最大传输距离小于100m)4栋楼共享一个ONU的宽带。

即65/4=17个ONU，这样只需一个PON就可以达到要求。

系统图如下:
光分路器结构示意图：
EOC是针对广电双向化改造的一种技术，每个EOC厂家都有自己的一套标准，建议使用同一厂家的设备，按照EOC产品所使用频率的不同来分为高频EOC和低频EOC。

高频EOC主要在870-1000Mhz的频段工作的一种EOC技术，这里比较典型的技术有WIFI和MOCA。

低频EOC主要是运行在0-87Mhz以内频段的技术，他包括HOME,PLUG,HOME PNA，基带EOC和ECAN 四种技术。

总的来说，EOC接入是为广电双向化网络改造而成的，为的就是利用原来的同轴电缆的布局，将电视信号，数据上网信号以及IP电话信号送入到家庭中，为节省重新布线的麻烦，在不破坏原有布局的前提下进行双向化网络改造，也是一种比较快捷的方式。

在这里我之所以采用4个口的ONU，主要是他的配置灵活，结构简单，便于操作与维护，容易备份；同时考虑到楼与楼之间的距离，即5类线小于100m的特点。

如果布线紧凑的话我们也可以考虑8，16，24口的ONU,这个要根据具体的网络环境来定。

在上述中，光分路器使用的是1：32分光器，这要到达30Mbps,完全能够满足HDTV （>20Mbps），VOD点播，IP电话等业务开展；在这里共有17个ONU，我们的光分路器采用了2个一分二的光分路器和1个1：16的光分路器的两级结构。

也可以采用一个1：4的光分路器和3个1：8的光分路器，这样做的好处也方便以后的扩展，，同时多出的分路器端口也可以作为测试端口，更便于以后的ODN线路的维护。

整体规划：。

合集下载

EPON与PPPOE混合接入的校园网设计方案

EPON与PPPOE混合接入的校园网设计方案

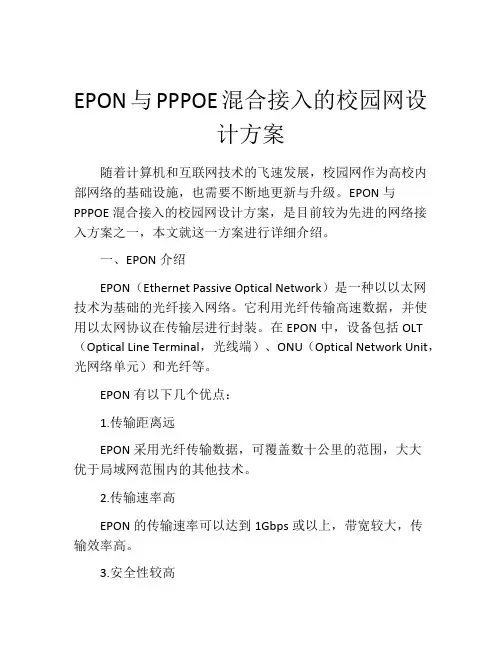

EPON与PPPOE混合接入的校园网设计方案随着计算机和互联网技术的飞速发展，校园网作为高校内部网络的基础设施，也需要不断地更新与升级。
