浅议声波透射法与低应变法在桩身完整性检测中的异同发表时间：2009-08-18T14:13:44.733Z 来源：《中华建设科技》2009年第7期供稿作者：姚占伟，杨晓东，田庆水，张玉录，秦希俊（河南省地球物理工程勘[导读] 本文结合工程实例对这两种方法的异同点进行了论述。

【摘要】声波透射法与低应变法是桩身完整性检测中的比较常用的两种方法，本文结合工程实例对这两种方法的异同点进行了论述。

【关键词】声波透射法；低应变法；桩身完整性On the similarities and differences of crosshole sonic logging and low strain integrity testing in pile integrity Yao Zhan-wei, Yang Xiao-dong, Tian Qing-shui,Zhang Yu-lu,Qin Xi-jun(Henan academy of geophysical and engineeting explorationZhengzhouHenan450053 )【Abstract】Crosshole sonic logging and low strain integrity are two commonly used methods in pile integrity ,this article discussed the similarities and differences between the two methods with project instance.【Key words】Croshole sonic logging;Low strain integrity;Pile integrity1. 前言随着混凝土桩基础应用领域的拓宽，基桩完整性检测已经成为基桩质量检测中的一项重要内容。

作为基桩完整性检测中最常用的声波透射法和低应变法，根据我们多年的测桩经验，对两种方法的异同有以下看法。

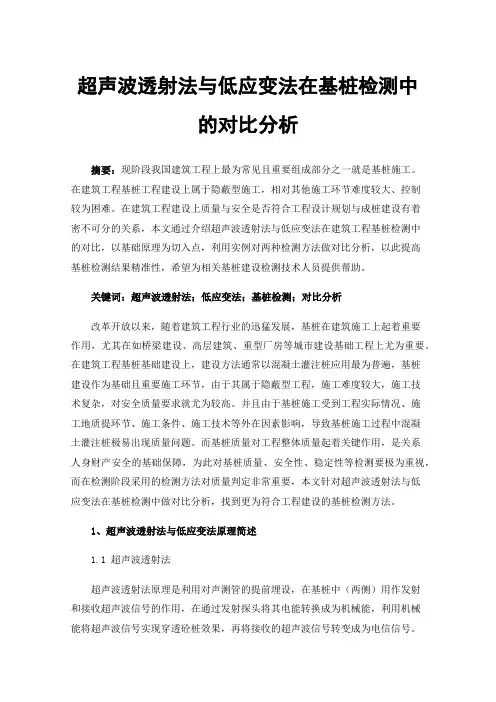

超声波透射法与低应变法在基桩检测中的对比分析摘要：现阶段我国建筑工程上最为常见且重要组成部分之一就是基桩施工。

在建筑工程基桩工程建设上属于隐蔽型施工，相对其他施工环节难度较大、控制较为困难。

在建筑工程建设上质量与安全是否符合工程设计规划与成桩建设有着密不可分的关系，本文通过介绍超声波透射法与低应变法在建筑工程基桩检测中的对比，以基础原理为切入点，利用实例对两种检测方法做对比分析，以此提高基桩检测结果精准性，希望为相关基桩建设检测技术人员提供帮助。

关键词：超声波透射法；低应变法；基桩检测；对比分析改革开放以来，随着建筑工程行业的迅猛发展，基桩在建筑施工上起着重要作用，尤其在如桥梁建设、高层建筑、重型厂房等城市建设基础工程上尤为重要。

在建筑工程基桩基础建设上，建设方法通常以混凝土灌注桩应用最为普遍，基桩建设作为基础且重要施工环节，由于其属于隐蔽型工程，施工难度较大，施工技术复杂，对安全质量要求就尤为较高。

并且由于基桩施工受到工程实际情况、施工地质提环节、施工条件、施工技术等外在因素影响，导致基桩施工过程中混凝土灌注桩极易出现质量问题。

而基桩质量对工程整体质量起着关键作用，是关系人身财产安全的基础保障，为此对基桩质量、安全性、稳定性等检测要极为重视，而在检测阶段采用的检测方法对质量判定非常重要，本文针对超声波透射法与低应变法在基桩检测中做对比分析，找到更为符合工程建设的基桩检测方法。

1、超声波透射法与低应变法原理简述1.1 超声波透射法超声波透射法原理是利用对声测管的提前埋设，在基桩中（两侧）用作发射和接收超声波信号的作用，在通过发射探头将其电能转换成为机械能，利用机械能将超声波信号实现穿透砼桩效果，再将接收的超声波信号转变成为电信信号。

由于两根管间的距离可以直接测出，测得超声波传递时间可算出其在砼中两管间的速度，从而判断桩身砼的整体质量。

在应用过程阶段，砼密实度越高，声速会越大，与之相反的砼密实度低且伴有如松散、裂缝等情况，超声波声速会随之降低，以此来检测砼桩质量和完整性。

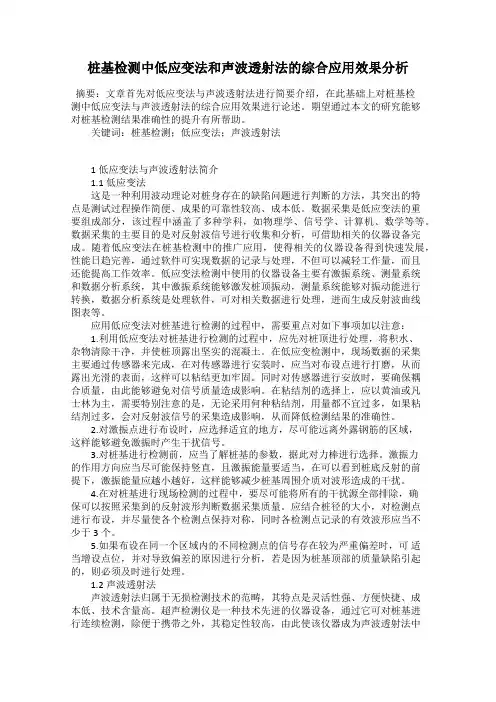

桩基检测中低应变法和声波透射法的综合应用效果分析摘要：文章首先对低应变法与声波透射法进行简要介绍，在此基础上对桩基检测中低应变法与声波透射法的综合应用效果进行论述。

期望通过本文的研究能够对桩基检测结果准确性的提升有所帮助。

关键词：桩基检测；低应变法；声波透射法1低应变法与声波透射法简介1.1低应变法这是一种利用波动理论对桩身存在的缺陷问题进行判断的方法，其突出的特点是测试过程操作简便、成果的可靠性较高、成本低。

数据采集是低应变法的重要组成部分，该过程中涵盖了多种学科，如物理学、信号学、计算机、数学等等。

数据采集的主要目的是对反射波信号进行收集和分析，可借助相关的仪器设备完成。

随着低应变法在桩基检测中的推广应用，使得相关的仪器设备得到快速发展，性能日趋完善，通过软件可实现数据的记录与处理，不但可以减轻工作量，而且还能提高工作效率。

低应变法检测中使用的仪器设备主要有激振系统、测量系统和数据分析系统，其中激振系统能够激发桩顶振动，测量系统能够对振动能进行转换，数据分析系统是处理软件，可对相关数据进行处理，进而生成反射波曲线图表等。

应用低应变法对桩基进行检测的过程中，需要重点对如下事项加以注意：1.利用低应变法对桩基进行检测的过程中，应先对桩顶进行处理，将积水、杂物清除干净，并使桩顶露出坚实的混凝土。

在低应变检测中，现场数据的采集主要通过传感器来完成，在对传感器进行安装时，应当对布设点进行打磨，从而露出光滑的表面，这样可以粘结更加牢固。

同时对传感器进行安放时，要确保耦合质量，由此能够避免对信号质量造成影响。

在粘结剂的选择上，应以黄油或凡士林为主，需要特别注意的是，无论采用何种粘结剂，用量都不宜过多，如果粘结剂过多，会对反射波信号的采集造成影响，从而降低检测结果的准确性。

2.对激振点进行布设时，应选择适宜的地方，尽可能远离外露钢筋的区域，这样能够避免激振时产生干扰信号。

3.对桩基进行检测前，应当了解桩基的参数，据此对力棒进行选择。

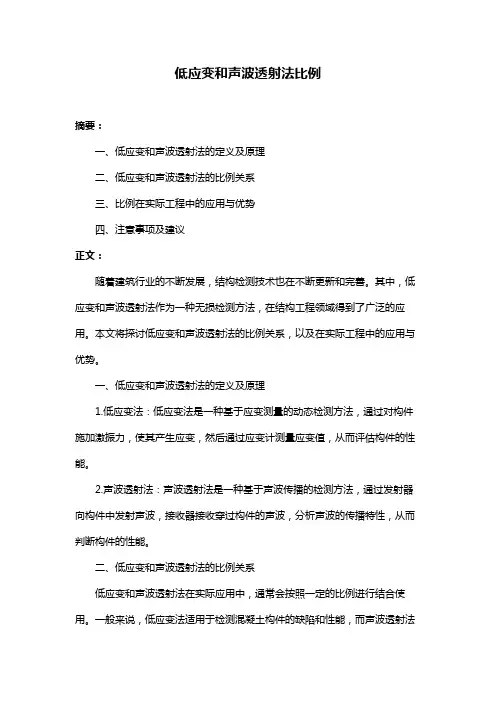

低应变和声波透射法比例摘要：一、低应变和声波透射法的定义及原理二、低应变和声波透射法的比例关系三、比例在实际工程中的应用与优势四、注意事项及建议正文：随着建筑行业的不断发展，结构检测技术也在不断更新和完善。

其中，低应变和声波透射法作为一种无损检测方法，在结构工程领域得到了广泛的应用。

本文将探讨低应变和声波透射法的比例关系，以及在实际工程中的应用与优势。

一、低应变和声波透射法的定义及原理1.低应变法：低应变法是一种基于应变测量的动态检测方法，通过对构件施加激振力，使其产生应变，然后通过应变计测量应变值，从而评估构件的性能。

2.声波透射法：声波透射法是一种基于声波传播的检测方法，通过发射器向构件中发射声波，接收器接收穿过构件的声波，分析声波的传播特性，从而判断构件的性能。

二、低应变和声波透射法的比例关系低应变和声波透射法在实际应用中，通常会按照一定的比例进行结合使用。

一般来说，低应变法适用于检测混凝土构件的缺陷和性能，而声波透射法适用于检测混凝土构件的厚度、空洞等。

两者结合使用，可以更全面地评估构件的性能。

在比例关系的确定上，主要依据构件的实际情况和检测目的。

一般情况下，低应变法和声波透射法的比例为1:10至1:50。

具体比例需根据工程实际情况和检测要求进行调整。

三、比例在实际工程中的应用与优势1.提高检测准确性：低应变和声波透射法的结合使用，可以有效地检测出构件的缺陷和性能，提高检测准确性。

2.降低检测成本：两种方法相互补充，减少了单一方法的局限性，降低了检测成本。

3.提高工程质量：通过对构件进行全面检测，有利于发现潜在问题，为工程质量提供保障。

4.缩短检测周期：低应变和声波透射法具有较高的检测效率，可以缩短检测周期，有利于工程进度。

四、注意事项及建议1.在选择检测方法时，应充分了解构件的实际情况和检测目的，合理选择低应变和声波透射法的比例。

2.检测设备的选择和使用应符合相关规范要求，确保检测结果的准确性。

四种常用基桩完整性检测方法对比分析某高速公路桥梁工程桩，桩径：1600 mm；桩长：43.5 m，桩型钻孔灌注桩。

桩基验收检测方案为超声波透射法检测，分别对次桩依次采用：超声波透射法检测，低应变反射波法检测，钻孔取芯完整性检测，钻孔电视检测四种检测方法对其进行完整性判定。

一、超声波透射法检测检测目的：基桩的完整性仪器型号：RSM-SY7(F)采用四只45KHz超声波跨孔探头，一次提升同时完成四管，六剖面的测试，从超声波测试结果来看，发现有五个剖面在6.8-7.0米处，出现幅值超判据情况。

再对该桩6.9米处异常点波形观察，异常点信号首波幅值和后续谐振波信号都偏弱，但其声速正常。

由于是在同深度，多剖面信号异常，在与施工方沟通排除声测管焊接因素的影响，在做钻孔取芯前，使用低应变反射波法检测进一步查明缺陷情况。

二、低应变反射波法检测检测目的：基桩的完整性仪器型号：RSM-PRT(M)采用加速度传感器，通过改变不同的锤击频率及不同的采样间隔对该桩的 6.8米处的，缺陷进行核查判断。

采用加速度传感器，通过改变不同的锤击频率及不同的采样间隔对该桩的 6.8米处的，缺陷进行核查判断。

第一次采集结果：信号在6.8米处有较小幅值的同相反射。

第二次采集结果：变换传感器安装位置信号在 6.8米处有较大幅值的同相反射，并可见第二次、第三次缺陷反射。

第三次采集结果：采用频率较高的钢筋敲击，提高缺陷位置精度，同相缺陷反射幅值较小，但也很清晰，可见微弱第二次缺陷反射。

最终低应变检测核定其缺陷位置在距桩顶 6.8米处，与超声波投射法检测缺陷深度相符，因低应变数据缺陷较为严重，怀疑桩大面积断桩，决定采用钻孔取芯进一步验证其缺陷情况。

三、钻孔取芯完整性检测检测目的：基桩的完整性仪器型号：钻孔取芯机采用钻机对该桩进行钻孔取芯检测，着重观察该桩 6.9米处混凝土完整性情况，但通过对芯样的目测观察，在 6.9 米处未取出连续较完整的芯样，以钻孔取芯检测结果出具报告也很难判定该桩缺陷情况。

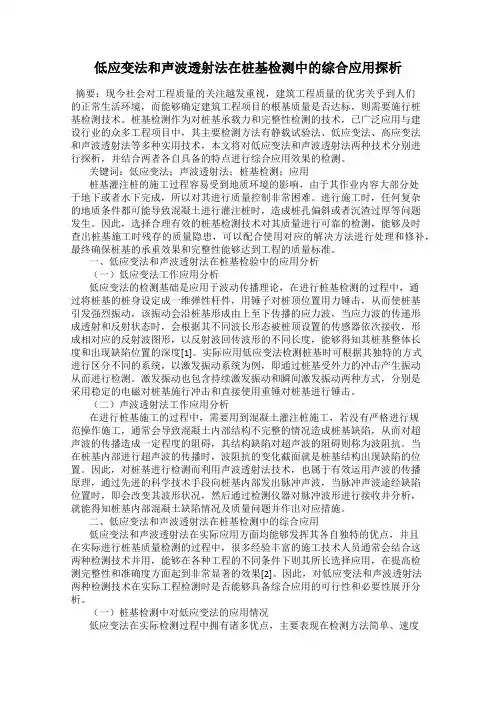

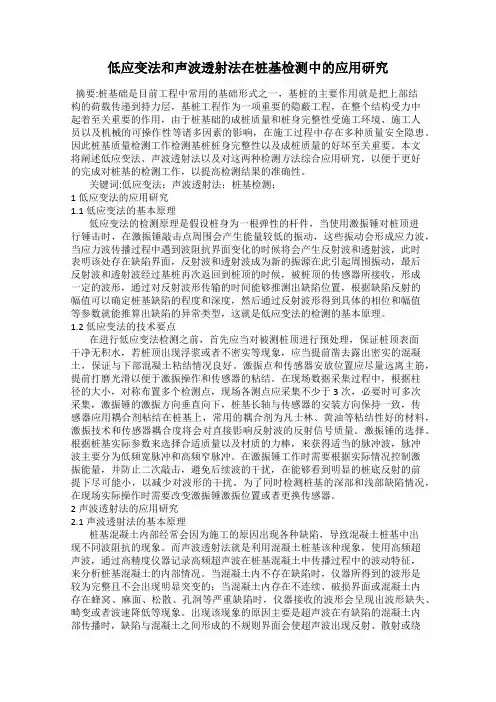

低应变法和声波透射法在桩基检测中的综合应用探析摘要：现今社会对工程质量的关注越发重视，建筑工程质量的优劣关乎到人们的正常生活环境，而能够确定建筑工程项目的根基质量是否达标，则需要施行桩基检测技术。

桩基检测作为对桩基承载力和完整性检测的技术，已广泛应用与建设行业的众多工程项目中，其主要检测方法有静载试验法、低应变法、高应变法和声波透射法等多种实用技术，本文将对低应变法和声波透射法两种技术分别进行探析，并结合两者各自具备的特点进行综合应用效果的检测。

关键词：低应变法；声波透射法；桩基检测；应用桩基灌注桩的施工过程容易受到地质环境的影响，由于其作业内容大部分处于地下或者水下完成，所以对其进行质量控制非常困难。

进行施工时，任何复杂的地质条件都可能导致混凝土进行灌注桩时，造成桩孔偏斜或者沉渣过厚等问题发生。

因此，选择合理有效的桩基检测技术对其质量进行可靠的检测，能够及时查出桩基施工时残存的质量隐患，可以配合使用对应的解决方法进行处理和修补，最终确保桩基的承重效果和完整性能够达到工程的质量标准。

一、低应变法和声波透射法在桩基检验中的应用分析（一）低应变法工作应用分析低应变法的检测基础是应用于波动传播理论，在进行桩基检测的过程中，通过将桩基的桩身设定成一维弹性杆件，用锤子对桩顶位置用力锤击，从而使桩基引发强烈振动，该振动会沿桩基形成由上至下传播的应力波，当应力波的传递形成透射和反射状态时，会根据其不同波长形态被桩顶设置的传感器依次接收，形成相对应的反射波图形，以反射波回传波形的不同长度，能够得知其桩基整体长度和出现缺陷位置的深度[1]。

实际应用低应变法检测桩基时可根据其独特的方式进行区分不同的系统，以激发振动系统为例，即通过桩基受外力的冲击产生振动从而进行检测。

激发振动也包含持续激发振动和瞬间激发振动两种方式，分别是采用稳定的电磁对桩基施行冲击和直接使用重锤对桩基进行锤击。

（二）声波透射法工作应用分析在进行桩基施工的过程中，需要用到混凝土灌注桩施工，若没有严格进行规范操作施工，通常会导致混凝土内部结构不完整的情况造成桩基缺陷，从而对超声波的传播造成一定程度的阻碍，其结构缺陷对超声波的阻碍则称为波阻抗。

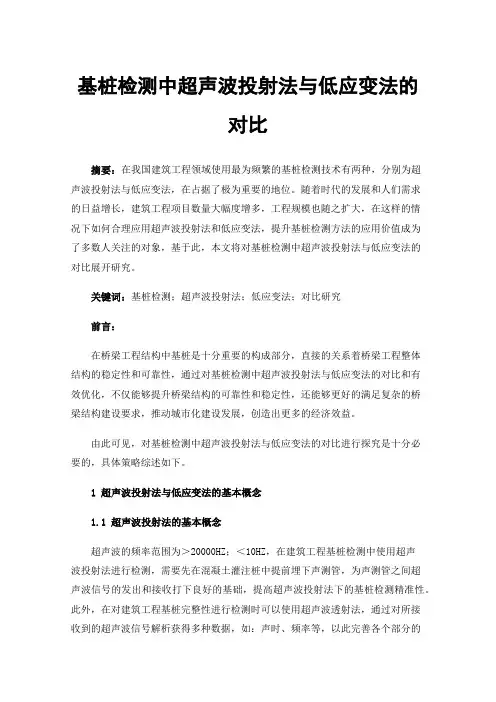

基桩检测中超声波投射法与低应变法的对比摘要：在我国建筑工程领域使用最为频繁的基桩检测技术有两种，分别为超声波投射法与低应变法，在占据了极为重要的地位。

随着时代的发展和人们需求的日益增长，建筑工程项目数量大幅度增多，工程规模也随之扩大，在这样的情况下如何合理应用超声波投射法和低应变法，提升基桩检测方法的应用价值成为了多数人关注的对象，基于此，本文将对基桩检测中超声波投射法与低应变法的对比展开研究。

关键词：基桩检测；超声波投射法；低应变法；对比研究前言：在桥梁工程结构中基桩是十分重要的构成部分，直接的关系着桥梁工程整体结构的稳定性和可靠性，通过对基桩检测中超声波投射法与低应变法的对比和有效优化，不仅能够提升桥梁结构的可靠性和稳定性，还能够更好的满足复杂的桥梁结构建设要求，推动城市化建设发展，创造出更多的经济效益。

由此可见，对基桩检测中超声波投射法与低应变法的对比进行探究是十分必要的，具体策略综述如下。

1超声波投射法与低应变法的基本概念1.1超声波投射法的基本概念超声波的频率范围为＞20000HZ；＜10HZ，在建筑工程基桩检测中使用超声波投射法进行检测，需要先在混凝土灌注桩中提前埋下声测管，为声测管之间超声波信号的发出和接收打下良好的基础，提高超声波投射法下的基桩检测精准性。

此外，在对建筑工程基桩完整性进行检测时可以使用超声波透射法，通过对所接收到的超声波信号解析获得多种数据，如：声时、频率等，以此完善各个部分的参数数值，实现对基桩完整性的有效检测。

最后，在进行使用超声波投射法进行基桩检测时还应当对基桩的直径重视起来，保证检测基桩的直径在800毫米以上，以此保证基桩检测结果的可靠性，让超声波投射法能够在基桩检测中发挥可靠的作用和价值。

表1声波及工程检测频率1.2低应变法在建筑工程基桩检测中低应变法依赖于对低能量稳定态的激振，通常情况下称之为桩顶激振。

在应用低应变法进行桩基检测的过程中相关工作人员需要做好记录工作，依据所获得的多种信息制定桩顶速度时程曲线，获得准确的实测值，并且在此基础上利用相关计算原理进行声波时域和频域的分析与研究。

声波透射法和低应变反射波法在建设工程中检测对比摘要：桩基础作为建设工程的隐蔽工程，具有施工工艺复杂、施工难度大，技术要求高等特点，一般采用声波透射法和低应变法进行无损检测，但在不同地区地质、桩长桩径、施工工艺存在差异，故而对以上两种检测方法技术的优缺点进行对比。

关键词：声波透射法和低应变法，建设工程，地区地质，对比引言随着社会经济快速发展，我国基础建设规模不断拓展，很多高层建筑、桥梁工程地基基础采用大直径钻孔灌注桩。

[1]混凝土灌注桩一般具有很强的承载能力，基本能适应各种地质条件，是目前建设工程中使用最为广泛的基础形式之一。

然而，桩基基础属隐蔽工程，完整性是混凝土灌注桩的重要指标之一，但灌注桩的施工工艺相对复杂，影响成桩质量的因素较多。

因此，工程桩桩基础检测意义重大，本文主要分析声波透射法与低应变法在桩身结构完整性检测方面的比较。

1.两种检测法的特点及原理超声波透射法与低应变反射波法同时都具备设备轻便、检测效率高、成本低、技术比较成熟的特点，因此。

一般在工程检测中都会选择这两种检测方法作为普查手段。

[2]1.1超声波透射法原理特点由超声脉冲发射源在混凝土内激发高频弹性脉冲波，并用高精度的仪器记录该脉冲波在混凝土内传播过程中表现的波动特性；当混凝土整体密实均匀时；脉冲波匀速传播，当混凝土内部存在严重缺陷时，将产生波形的散射和绕射；根据波形能量的衰弱程度、频率变化及波形畸变程度等特征，可以获得测区范围内砼的密实度参数。

记录其位置，高度，经过处理分析就能判别桩身完整性及缺陷位置。

其特点声波透射法直观、准确，它将整个桩身按采样步距划分成若干个横截面，对每一个截面分别采样，得到脉冲信号。

[3]这样，每一个截面相互独立，互不影响。

然而，由于每一个剖面的脉冲信号是由以两个声测管为端点的近椭圆形条状区域，几个剖面上的信号共同构成了该截面的声波信号。

这样，该截面的几个剖面中心和声测管之外的混凝土就成为盲区。

2.1低应变法检测原理特点低应变法检测的理论基础是一维线弹性杆波动理论。

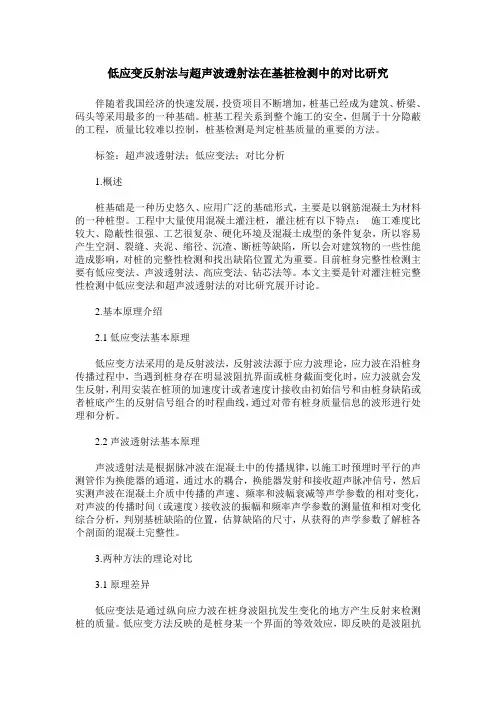

低应变反射法与超声波透射法在基桩检测中的对比研究伴随着我国经济的快速发展，投资项目不断增加，桩基已经成为建筑、桥梁、码头等采用最多的一种基础。

桩基工程关系到整个施工的安全，但属于十分隐蔽的工程，质量比较难以控制，桩基检测是判定桩基质量的重要的方法。

标签：超声波透射法；低应变法；对比分析1.概述桩基础是一种历史悠久、应用广泛的基础形式，主要是以钢筋混凝土为材料的一种桩型。

工程中大量使用混凝土灌注桩，灌注桩有以下特点：施工难度比较大、隐蔽性很强、工艺很复杂、硬化环境及混凝土成型的条件复杂，所以容易产生空洞、裂缝、夹泥、缩径、沉渣、断桩等缺陷，所以会对建筑物的一些性能造成影响，对桩的完整性检测和找出缺陷位置尤为重要。

目前桩身完整性检测主要有低应变法、声波透射法、高应变法、钻芯法等。

本文主要是针对灌注桩完整性检测中低应变法和超声波透射法的对比研究展开讨论。

2.基本原理介绍2.1低应变法基本原理低应变方法采用的是反射波法，反射波法源于应力波理论，应力波在沿桩身传播过程中，当遇到桩身存在明显波阻抗界面或桩身截面变化时，应力波就会发生反射，利用安装在桩顶的加速度计或者速度计接收由初始信号和由桩身缺陷或者桩底产生的反射信号组合的时程曲线，通过对带有桩身质量信息的波形进行处理和分析。

2.2声波透射法基本原理声波透射法是根据脉冲波在混凝土中的传播规律，以施工时预埋时平行的声测管作为换能器的通道，通过水的耦合，换能器发射和接收超声脉冲信号，然后实测声波在混凝土介质中传播的声速、频率和波幅衰减等声学参数的相对变化，对声波的传播时间（或速度）接收波的振幅和频率声学参数的测量值和相对变化综合分析，判别基桩缺陷的位置，估算缺陷的尺寸，从获得的声学参数了解桩各个剖面的混凝土完整性。

3.两种方法的理论对比3.1原理差异低应变法是通过纵向应力波在桩身波阻抗发生变化的地方产生反射来检测桩的质量。

低应变方法反映的是桩身某一个界面的等效效应，即反映的是波阻抗的变化，而波阻抗是三个参数的乘积。

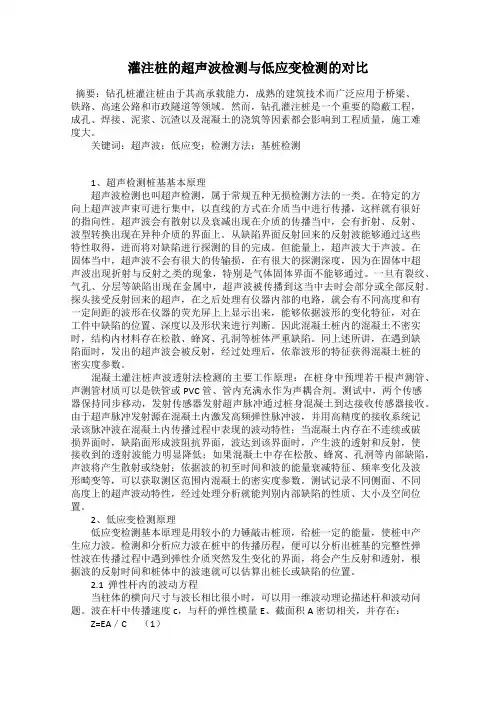

灌注桩的超声波检测与低应变检测的对比摘要：钻孔桩灌注桩由于其高承载能力，成熟的建筑技术而广泛应用于桥梁、铁路、高速公路和市政隧道等领域。

然而，钻孔灌注桩是一个重要的隐蔽工程，成孔、焊接、泥浆、沉渣以及混凝土的浇筑等因素都会影响到工程质量，施工难度大。

关键词：超声波；低应变；检测方法；基桩检测1、超声检测桩基基本原理超声波检测也叫超声检测，属于常规五种无损检测方法的一类。

在特定的方向上超声波声束可进行集中，以直线的方式在介质当中进行传播，这样就有很好的指向性。

超声波会有散射以及衰减出现在介质的传播当中，会有折射、反射、波型转换出现在异种介质的界面上。

从缺陷界面反射回来的反射波能够通过这些特性取得，进而将对缺陷进行探测的目的完成。

但能量上，超声波大于声波。

在固体当中，超声波不会有很大的传输损，在有很大的探测深度，因为在固体中超声波出现折射与反射之类的现象，特别是气体固体界面不能够通过。

一旦有裂纹、气孔、分层等缺陷出现在金属中，超声波被传播到这当中去时会部分或全部反射。

探头接受反射回来的超声，在之后处理有仪器内部的电路，就会有不同高度和有一定间距的波形在仪器的荧光屏上上显示出来，能够依据波形的变化特征，对在工件中缺陷的位置、深度以及形状来进行判断。

因此混凝土桩内的混凝土不密实时，结构内材料存在松散、蜂窝、孔洞等桩体严重缺陷。

同上述所讲，在遇到缺陷面时，发出的超声波会被反射，经过处理后，依靠波形的特征获得混凝土桩的密实度参数。

混凝土灌注桩声波透射法检测的主要工作原理：在桩身中预埋若干根声测管、声测管材质可以是铁管或PVC管、管内充满水作为声耦合剂。

测试中，两个传感器保持同步移动，发射传感器发射超声脉冲通过桩身混凝土到达接收传感器接收。

由于超声脉冲发射源在混凝土内激发高频弹性脉冲波，并用高精度的接收系统记录该脉冲波在混凝土内传播过程中表现的波动特性；当混凝土内存在不连续或破损界面时，缺陷面形成波阻抗界面，波达到该界面时，产生波的透射和反射，使接收到的透射波能力明显降低；如果混凝土中存在松散、蜂窝、孔洞等内部缺陷，声波将产生散射或绕射；依据波的初至时间和波的能量衰减特征、频率变化及波形畸变等，可以获取测区范围内混凝土的密实度参数。

浅析声波透射法与低应变法综合检测桩基摘要：桩基础作为一项隐蔽性工程，其工程质量直接影响到其上部主体的稳定和结构的安全，对桩基础质量进行检测是有效排除安全隐患的重要保障。

文章在分析了低应变法、声波透射法原理及特点的基础上，通过实践工程案例的应用得出结论，提出低应变法与声波透射法综合应用于桩基完整性的检测分析，能够提高对桩基缺陷的判别效果，增强检测的科学性和可信度。

关键词：低应变法；声波透射法；桩基检测；综合应用引言桩基工程是一项容易受到外部因素影响的工程。

一旦在施工过程中受到影响，就会对其质量造成严重损害。

当施工现场的地质环境相对复杂时，混凝土灌注桩很容易造成孔底沉渣等不利现象。

同时，如果施工过程中没有完善的操作规范或操作规范的实施不够严格，也会造成一系列重大隐患，如断桩、离析等现象，对整个工程的质量造成很大的损害。

因此，如果桩基工程中的缺陷不能及时发现和解决，将对整个建筑造成巨大的安全隐患，对人身安全构成巨大威胁。

1声波透射法检测1.1声波透射法原理声波透射法检测就是利用波的传播理论。

当混凝土桩存在缺陷时，混凝土就不再是一个均匀的整体，缺陷面就形成了一个阻抗面，应力波在阻抗面会产生反射和折射，波速和波幅也会发生相应的变化。

而声波透射法就是利用这一原理，在声测管中向混凝土发射超声波，超声波在经过缺陷时，产生了绕射和散射，仪器接收到这些缺陷信息，将其与完整的信息参数作对比分析，就可以了解到混凝土内部的质量状况。

1.2声波透射法判定依据通过声时、波幅、接收到的波频率和波形以及分析后的ＰＳＤ判据对桩基缺陷进行判断。

（1）声时是超声波由换能器发出，穿过混凝土后接收器接收到超声波的时间。

如果混凝土质量没有缺陷，当声测管距离不变时，仪器接收到的声时应当没有太大变化；如果桩基存在断桩、离析、空洞等缺陷时，超声波到阻抗界面时会产生反射、透射和绕射，声波传播时间就会延长。

仪器经过分析数据生成“声时－深度”图，就可以更加直观了解到检测剖面的情况了。

桩基检测中低应变法和声波透射法运用分析摘要：桩基作为工程项目中的关键组成部分，其施工难度较大、技术要求较高，而桩基的质量优劣也将决定上部工程结构的质量，这就需要通过检测来确保桩基的质量。

本文将简述桩基缺陷检测方法，分析桩基检测中低应变法和声波透射法的运用情况，以期增强桩基检测的质量水平。

关键词：桩基检测；低应变法；声波透射法引言：近年来，建筑工程快速发展，规模和数量也在成倍增长，而工程质量问题也逐渐凸显。

桩基工程作为隐蔽性工程，在施工完成后对后续建筑影响较大，却无法在最后进行检测，必须提前做好检测工作。

1桩基缺陷检测方法在施工过程中由于施工技术原因或是地质条件影响，桩基常常会出现一些缺陷，从而影响桩基的完整性和承载力，需要对桩基常见缺陷进行了解。

当前桩基常见缺陷包括断桩、离析、夹泥、空洞和缩扩径几种情况。

断桩是指桩基出现断裂问题，无论是预制桩或者灌注桩都会出现断桩问题，造成断桩的原因主要是在成桩过程中桩基受到了过大的作用力或是还不足以承受外界压力便下桩。

离析问题多是由于材料不合格、配合比不当所引起的，造成桩体某些部分出现蜂窝或松散情况，从而影响桩的强度。

夹泥是因为在成桩过程中材料质量不佳混入泥土出现夹泥，而空洞则是混入较大的石子。

缩径问题的产生可能是由于拔管过快或是混凝土和易性较差等因素影响的。

而扩径出现的原因是在成孔过程中孔壁塌陷使得孔径增大，扩径桩可以视为完整桩[1]。

现阶段，桩基检测方法包括钻孔取芯法、低应变法、声波透射法、高应变动测法、静载试验等。

除了本文涉及的两种方法外，钻孔取芯法通过抽取被测桩桩芯样本来推测桩基的整体质量，不仅是有损检测，而且大面积检测效果不佳。

高应变动测法是通过对桩基施加竖向冲击力，测量桩基在检测点位的加速度和承载力波动来分析桩身完整性，高应变动测法的检测设备庞大，费用较高，一般都在工程验收时使用。

静载试验通过客观地观测桩基承载力。

主要用在设计阶段或是桩基质量检之中，而且静载试验检测周期长，难以在实际工程中广泛应用。

低应变反射法与超声波透射法在基桩检测中的对比研究作者：张巍泸先柳聂选滔陈孙权姚娟来源：《中国房地产业·下半月》2015年第12期【摘要】伴随着我国经济的快速发展，投资项目不断增加，桩基已经成为建筑、桥梁、码头等采用最多的一种基础。

桩基工程关系到整个施工的安全，但属于十分隐蔽的工程，质量比较难以控制，桩基检测是判定桩基质量的重要的方法。

【关键词】超声波透射法；低应变法；对比分析1.概述桩基础是一种历史悠久、应用广泛的基础形式，主要是以钢筋混凝土为材料的一种桩型。

工程中大量使用混凝土灌注桩，灌注桩有以下特点：施工难度比较大、隐蔽性很强、工艺很复杂、硬化环境及混凝土成型的条件复杂，所以容易产生空洞、裂缝、夹泥、缩径、沉渣、断桩等缺陷，所以会对建筑物的一些性能造成影响，对桩的完整性检测和找出缺陷位置尤为重要。

目前桩身完整性检测主要有低应变法、声波透射法、高应变法、钻芯法等。

本文主要是针对灌注桩完整性检测中低应变法和超声波透射法的对比研究展开讨论。

2.基本原理介绍2.1低应变法基本原理低应变方法采用的是反射波法，反射波法源于应力波理论，应力波在沿桩身传播过程中，当遇到桩身存在明显波阻抗界面或桩身截面变化时，应力波就会发生反射，利用安装在桩顶的加速度计或者速度计接收由初始信号和由桩身缺陷或者桩底产生的反射信号组合的时程曲线，通过对带有桩身质量信息的波形进行处理和分析。

2.2声波透射法基本原理声波透射法是根据脉冲波在混凝土中的传播规律，以施工时预埋时平行的声测管作为换能器的通道，通过水的耦合，换能器发射和接收超声脉冲信号，然后实测声波在混凝土介质中传播的声速、频率和波幅衰减等声学参数的相对变化，对声波的传播时间（或速度）接收波的振幅和频率声学参数的测量值和相对变化综合分析，判别基桩缺陷的位置，估算缺陷的尺寸，从获得的声学参数了解桩各个剖面的混凝土完整性。

3.两种方法的理论对比3.1原理差异低应变法是通过纵向应力波在桩身波阻抗发生变化的地方产生反射来检测桩的质量。

基桩检测中超声波投射法与低应变法的对比作者：骆浩光来源：《科技创新与应用》2016年第20期摘要：桥梁在我国的交通体系中发挥着越来越重要的地位，对于桥梁桩基的检测目前最主要的两种方法便是低应变法和超声波投射法。

在我国桥梁基桩的检测中，超声波投射法与低应变法均得到了发展和完善，在桥梁基桩的检测中占据着重要的地位。

文章就低应变法和超声波投射法检测桥梁基桩的原理进行科学的分析，对二者在应用原理、桥梁基桩检测中的优缺点等方面进行了对比探究，使得两种方法在运用的过程中更加的完善。

关键词：桩检测；超声波投射法；低应变法引言在桥梁的运行中，基桩是其整个结构中非常重要的组成部分，基桩的质量是否过关直接关系到整个桥梁的结构安全。

目前，各工程单位即监理、设计、建设、施工等各方以及各有关部门对桥梁基桩的质量问题给与了高度的关注。

同时，桥梁桩基的施工环境复杂，各工序也有其高度的隐蔽性，因此在施工过程极易出现影响基桩质量的缺陷，因此总体来说，相比于上部建筑结构来说，桩基础工程的质量检测、施工等将更为复杂，其对质量产生威胁的隐患也将更多。

质量检测的主要指标便是桩身完整性检测，目前主要采用低应变反射波法和超声波透射法来进行基桩桩身的完整性检测。

1 超声波投射法与低应变法的基本概念1.1 超声波投射法在混凝土灌注桩中预埋声测管，在声测管之间对超声波信号进行接收并发射，对桩身完整性的检测就是通过实测的声学参数即超声波在混凝土介质中传播的波幅衰减、频率、PSD、声时等。

该方法适用于检测直径不小于800mm的混凝土灌注桩。

超声波及工程检测频率范围如表1所示。

表1 声波及工程检测频率1.2 低应变法低应变法的原理是在桩顶激振即采用低能量稳态或瞬态的激振的方式，对桩顶速度时程曲线做出实测值，对该实测值使用一维波动理论进行频域分析或时域分析，来进行桩身完整性的判定。

该方法主要是对桩身的缺陷位置以及影响程度进行判定，进而对桩端欠固状况进行判定，因此比较适用于刚性材料桩如预制桩或混凝土灌注桩等。

基桩检测中超声波投射法与低应变法的对比
骆浩光
【期刊名称】《科技创新与应用》
【年(卷),期】2016(000)020
【摘要】桥梁在我国的交通体系中发挥着越来越重要的地位,对于桥梁桩基的检测目前最主要的两种方法便是低应变法和超声波投射法.在我国桥梁基桩的检测中,超声波投射法与低应变法均得到了发展和完善,在桥梁基桩的检测中占据着重要的地位.文章就低应变法和超声波投射法检测桥梁基桩的原理进行科学的分析,对二者在应用原理、桥梁基桩检测中的优缺点等方面进行了对比探究,使得两种方法在运用的过程中更加的完善.
【总页数】1页(P263)
【作者】骆浩光
【作者单位】广东省航运规划设计院有限公司,广东广州 511453
【正文语种】中文
【相关文献】
1.桥梁基桩检测中超声波法和低应变法的应用对照分析
2.超声波投射法与低应变法在基桩检测中的对比分析
3.浅谈基桩检测中声波透射法与低应变法的对比
4.桥梁基桩检测中超声波法与低应变法的应用剖析
5.基于低应变法和声波透射法的基桩完整性检测研究
因版权原因，仅展示原文概要，查看原文内容请购买。

超声波透射法与低压变反射波法在基桩检测中的对比研究发布时间：2021-10-15T06:47:08.531Z 来源：《建筑实践》2021年5月14期作者：吴全旺、孔昊泉[导读] 本文从基桩检测方面两种较常用的两种方法展开对比分析，希望能够为相关工作提供借鉴。

全旺、孔昊泉安徽省建筑工程质量监督检测站安徽省合肥市230088摘要：基于桩基础工程的隐蔽性和工序繁杂程度，施工建设所需的技术工艺难度明显提升，需要采取行之有效的基桩检测方法，为工程建设质量提供保障。

本文从基桩检测方面两种较常用的两种方法展开对比分析，希望能够为相关工作提供借鉴。

关键词：超声波透射法；低压变反射波法；机桩检测；对比桩基础目前已经在桥梁、码头、高层建筑等工程中普遍应用，尤其适用于大直径桩基础。

但是基桩的隐蔽性和施工程序的繁杂性，极易被所处地域条件、技术工艺和作业条件等因素受到影响。

基础质量对工程效果的决定性，需要实行科学合理的检测方式作为保障。

现阶段基桩的超声波透射法、低压变反射波法较为常用，通过实践研究分析对比各自的优缺点后，采取更加适宜的检测方法，有利于提升工程建设效果。

1超声波透射法1.1概述超声波透射法，即检测砼灌注桩中预埋声测管发射、接收的超声波信号，得出砼介质传播过程中的声时、频率、PSD、波幅等参数，可作为桩身完整性检测的一种方法。

该方法对于混凝土管桩注中直径在800mm以内的完整性检测方面具有明显的适应性。

1.2检测原理超声波透射法，是针对砼结构实行的高频超声波信号探测方式，并且受到频率高、波长短的特性，提高了分辨率，能够更快地识别出缺陷区域。

桩身完整性检测时采用该方法，是通过预埋声测管，保障清水注入后的密封性后，可作为耦合剂进行使用，将接收换能器、发射换能器分别安置于两根声测管。

具体来说，跨孔超声检测仪发出的周期性电脉冲，经过发射换能器处理后，转变为超声脉冲，而在接收换能器接收后，呈现电信号状态。

跨孔超声检测仪能够对混凝土中传播所需的多项参数检测出来，如时间、频谱、波形、主频率等，再经过数据分析软件进行接收信号的综合分析判断，得出砼内缺陷的大小、位置、性质，为砼强度登记、总体均匀性等指标的确定和评价奠定基础。
