(精选)超声波检测桩基介绍

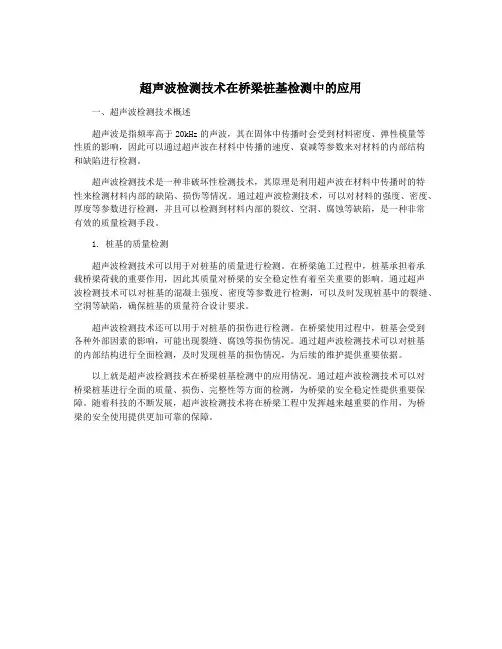

超声波检测技术在桥梁桩基检测中的应用
一、超声波检测技术概述
超声波是指频率高于20kHz的声波，其在固体中传播时会受到材料密度、弹性模量等
性质的影响，因此可以通过超声波在材料中传播的速度、衰减等参数来对材料的内部结构
和缺陷进行检测。

超声波检测技术是一种非破坏性检测技术，其原理是利用超声波在材料中传播时的特
性来检测材料内部的缺陷、损伤等情况。

通过超声波检测技术，可以对材料的强度、密度、厚度等参数进行检测，并且可以检测到材料内部的裂纹、空洞、腐蚀等缺陷，是一种非常
有效的质量检测手段。

1. 桩基的质量检测
超声波检测技术可以用于对桩基的质量进行检测。

在桥梁施工过程中，桩基承担着承
载桥梁荷载的重要作用，因此其质量对桥梁的安全稳定性有着至关重要的影响。

通过超声
波检测技术可以对桩基的混凝土强度、密度等参数进行检测，可以及时发现桩基中的裂缝、空洞等缺陷，确保桩基的质量符合设计要求。

超声波检测技术还可以用于对桩基的损伤进行检测。

在桥梁使用过程中，桩基会受到
各种外部因素的影响，可能出现裂缝、腐蚀等损伤情况。

通过超声波检测技术可以对桩基
的内部结构进行全面检测，及时发现桩基的损伤情况，为后续的维护提供重要依据。

以上就是超声波检测技术在桥梁桩基检测中的应用情况。

通过超声波检测技术可以对
桥梁桩基进行全面的质量、损伤、完整性等方面的检测，为桥梁的安全稳定性提供重要保障。

随着科技的不断发展，超声波检测技术将在桥梁工程中发挥越来越重要的作用，为桥
梁的安全使用提供更加可靠的保障。

基桩是指桩基工程中的主要承载桩或者主要抗拔桩。

在桩基工程中，基桩是起着非常重要作用的构造物，其质量的好坏直接关系到整个工程的安全和稳定。

而基桩超声波检测则是常用的一种测试方法，用于检测基桩内部的质量情况。

1. 基桩超声波检测原理基桩超声波检测是利用超声波在材料中传播的速度和衰减情况来检测基桩内部的质量情况。

当超声波遇到材料的内部缺陷或者异物时，会发生反射、折射和散射等现象，这些现象可以通过仪器接收到的信号进行分析，从而得出基桩内部的质量情况。

2. 波幅减弱的原因基桩超声波检测中常常会遇到波幅减弱的情况，这主要是由于以下几个原因所导致的：2.1 基桩内部存在空洞或者松散部分，超声波在这些区域传播时会发生能量散失，导致波幅减弱。

2.2 基桩内部存在裂缝或者劈裂等缺陷，这些缺陷会导致超声波的部分能量被吸收或者散射，从而使波幅减弱。

2.3 基桩的材料质量不均匀，导致超声波在传播过程中受到的阻力不同，部分能量被耗散，从而出现波幅减弱的情况。

3. 波形畸变的原因除了波幅减弱外，基桩超声波检测中还常常会出现波形畸变的情况。

波形畸变主要是由于以下几个原因所导致的：3.1 基桩的截面不均匀或者形状不规则，导致超声波在传播过程中发生折射和反射，使得接收到的信号产生畸变。

3.2 基桩内部存在杂质或者异物，这些杂质和异物会对超声波的传播产生影响，使得波形产生畸变。

3.3 基桩在施工中出现了内部损伤或者破坏，这些损伤或者破坏会使超声波的传播受到阻碍，产生波形畸变。

4. 解决方法针对基桩超声波检测中出现的波幅减弱和波形畸变问题，可以采取以下措施来解决：4.1 对基桩进行全面的质量控制，在施工过程中避免出现材料质量不均匀、截面不规则等问题。

4.2 在超声波检测前，对基桩进行彻底的清理和处理，确保基桩内部没有杂质、异物和空洞等缺陷。

4.3 对检测设备进行定期的维护和校准，确保其性能稳定和准确度高。

5. 结语基桩超声波检测在桩基工程中起着至关重要的作用，其可以帮助工程师们及时发现基桩内部的质量问题，从而采取相应的措施进行修复和加固，保障工程的安全和稳定。

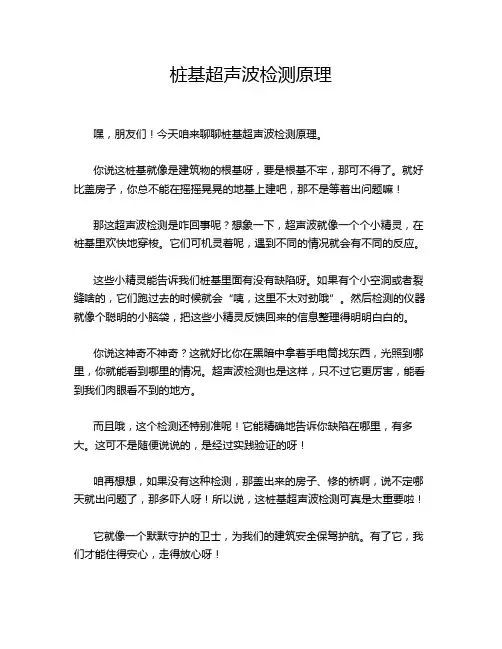

桩基超声波检测原理
嘿，朋友们！今天咱来聊聊桩基超声波检测原理。

你说这桩基就像是建筑物的根基呀，要是根基不牢，那可不得了。

就好比盖房子，你总不能在摇摇晃晃的地基上建吧，那不是等着出问题嘛！
那这超声波检测是咋回事呢？想象一下，超声波就像一个个小精灵，在桩基里欢快地穿梭。

它们可机灵着呢，遇到不同的情况就会有不同的反应。

这些小精灵能告诉我们桩基里面有没有缺陷呀。

如果有个小空洞或者裂缝啥的，它们跑过去的时候就会“咦，这里不太对劲哦”。

然后检测的仪器就像个聪明的小脑袋，把这些小精灵反馈回来的信息整理得明明白白的。

你说这神奇不神奇？这就好比你在黑暗中拿着手电筒找东西，光照到哪里，你就能看到哪里的情况。

超声波检测也是这样，只不过它更厉害，能看到我们肉眼看不到的地方。

而且哦，这个检测还特别准呢！它能精确地告诉你缺陷在哪里，有多大。

这可不是随便说说的，是经过实践验证的呀！
咱再想想，如果没有这种检测，那盖出来的房子、修的桥啊，说不定哪天就出问题了，那多吓人呀！所以说，这桩基超声波检测可真是太重要啦！
它就像一个默默守护的卫士，为我们的建筑安全保驾护航。

有了它，我们才能住得安心，走得放心呀！
你说这技术是不是牛得很？它让我们能提前发现问题，及时解决问题，避免了很多潜在的危险。

所以啊，可别小看了这桩基超声波检测原理，它可是建筑领域里的大功臣呢！咱们得好好感谢那些研究出这个技术的人，让我们的生活变得更安全、更美好。

怎么样，现在你对桩基超声波检测原理是不是有了更清楚的认识啦？。

桩基超声波检测原理
1、超声波法检测的基本原理是:由超声脉冲发射源在砼内激发高频弹性脉冲波，并用高精度的接收系统记录该脉冲波在砼内传播过程中表现的波动特征；
2、当砼内存在不连续或破损界面时，缺陷面形成波阻抗界面，波到达该界面时，产生波的透射和反射，使接收到的透射能量明显降低；
3、当砼内存在松散、蜂窝、孔洞等严重缺陷时，将产生波的散射和绕射；
4、根据波的初至到达时间和波的能量衰减特征、频率变化及波形畸变程度等特性，可以获得测区范围内砼的密实度参数。

5、测试及记录不同侧面、不同高度上的超声波动特征，经过处理分析就能判别测区内砼内部存在缺陷的性质、大小及空间位置，并对砼总体的均质性和完整性的作出评价。

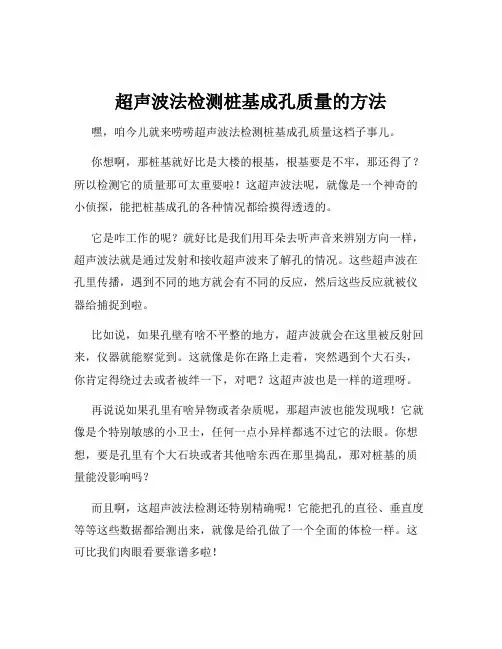

超声波法检测桩基成孔质量的方法嘿，咱今儿就来唠唠超声波法检测桩基成孔质量这档子事儿。

你想啊，那桩基就好比是大楼的根基，根基要是不牢，那还得了？所以检测它的质量那可太重要啦！这超声波法呢，就像是一个神奇的小侦探，能把桩基成孔的各种情况都给摸得透透的。

它是咋工作的呢？就好比是我们用耳朵去听声音来辨别方向一样，超声波法就是通过发射和接收超声波来了解孔的情况。

这些超声波在孔里传播，遇到不同的地方就会有不同的反应，然后这些反应就被仪器给捕捉到啦。

比如说，如果孔壁有啥不平整的地方，超声波就会在这里被反射回来，仪器就能察觉到。

这就像是你在路上走着，突然遇到个大石头，你肯定得绕过去或者被绊一下，对吧？这超声波也是一样的道理呀。

再说说如果孔里有啥异物或者杂质呢，那超声波也能发现哦！它就像是个特别敏感的小卫士，任何一点小异样都逃不过它的法眼。

你想想，要是孔里有个大石块或者其他啥东西在那里捣乱，那对桩基的质量能没影响吗？而且啊，这超声波法检测还特别精确呢！它能把孔的直径、垂直度等等这些数据都给测出来，就像是给孔做了一个全面的体检一样。

这可比我们肉眼看要靠谱多啦！咱再打个比方，这桩基成孔就像是一个大迷宫，而超声波就是那个能在迷宫里穿梭自如，还能把迷宫的情况都摸清楚的小精灵。

它能告诉我们这个迷宫哪里通畅，哪里有障碍，让我们能更好地去处理。

那有人可能会问啦，这超声波法就没有啥缺点吗？嘿，当然有啦！它也不是万能的呀，有时候可能会受到一些外界因素的干扰，就像我们说话有时候也会被周围的噪音影响一样。

但总体来说，它的优点那可是大大滴！总之呢，超声波法检测桩基成孔质量这可是个非常重要的手段，它能帮我们确保桩基的质量，让我们的建筑更加牢固可靠。

咱可不能小瞧了它呀！所以啊，在工程建设中，可得好好利用这个小侦探，让它为我们的工程质量保驾护航呢！你们说是不是这个理儿？。

超声波检测仪桩基桩基是建筑工程中常用的一种基础形式，主要用于增加建筑物的稳定性和承载能力。

在桩基的施工过程中，为了确保桩基质量的可靠性和安全性，对桩身的质量进行检测是非常重要的。

超声波检测仪作为一种非常有效的检测工具，广泛应用于桩基质量的检测。

它利用超声波的传播特性，通过对超声波在物质中的传播速度和衰减情况进行分析，来评估桩体的质量。

超声波检测仪通常由发射器、传感器、接收器和数据分析系统组成。

在进行桩基检测时，首先需要将超声波发射到桩身中，然后通过传感器接收返回的超声波信号。

接收到的信号会经过放大和处理，并通过数据分析系统进行进一步的分析和评估。

超声波在桩体中的传播速度和衰减情况与桩体的密度、质地和质量密切相关。

通过对超声波信号的分析，可以确定桩体中的质量缺陷、裂缝、空洞等问题，并评估桩体的整体质量情况。

在桩基质量检测中，超声波检测仪可以提供准确、快速、非破坏性的检测结果，帮助工程师和施工人员及时发现和解决问题，确保桩基的质量和安全。

在使用超声波检测仪进行桩基检测时，需要注意以下几个方面：1. 检测位置的选择：在进行检测之前，需要根据建筑设计图纸和实际情况选择合适的检测位置。

通常情况下，选择距离桩基顶部和底部一定距离的位置进行检测，以获取更全面和准确的检测结果。

2. 检测参数的设置：在进行检测之前，需要根据桩基的具体情况设置合适的检测参数。

包括超声波的发射频率、传感器的位置和角度，以及数据分析系统的相关参数设置等。

3. 检测数据的解读：进行桩基检测后，需要对检测结果进行综合分析和解读。

根据超声波信号的特征和变化，判断桩体的质量情况，并给出相应的处理意见和建议。

超声波检测仪桩基技术在桩基施工和质量控制中具有广泛的应用前景。

它不仅可以提高桩基施工的效率和准确性，还可以降低工程风险，减少不必要的资源浪费。

然而，超声波检测仪桩基技术也存在一些挑战和限制。

例如，超声波在不同材料和结构中的传播速度和衰减特性可能存在差异，这需要针对具体材料和结构进行相应的校准和调整。

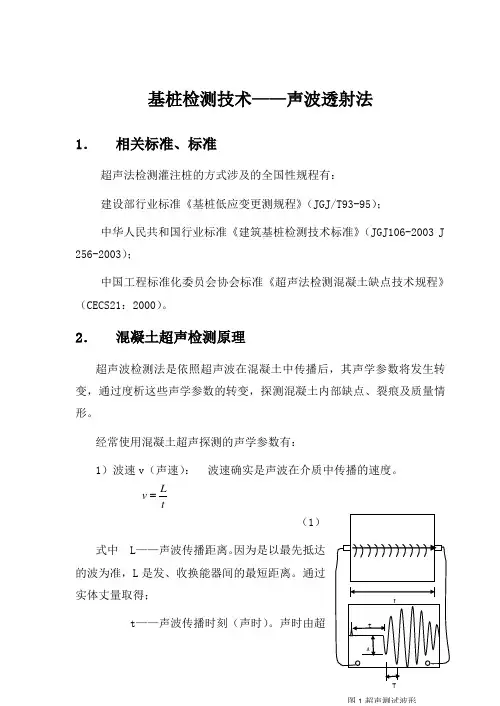

基桩检测技术——声波透射法1． 相关标准、标准超声法检测灌注桩的方式涉及的全国性规程有：建设部行业标准《基桩低应变更测规程》（JGJ/T93-95）；中华人民共和国行业标准《建筑基桩检测技术标准》（JGJ106-2003 J 256-2003）；中国工程标准化委员会协会标准《超声法检测混凝土缺点技术规程》（CECS21：2000）。

2． 混凝土超声检测原理超声波检测法是依照超声波在混凝土中传播后，其声学参数将发生转变，通过度析这些声学参数的转变，探测混凝土内部缺点、裂痕及质量情形。

经常使用混凝土超声探测的声学参数有：1）波速v （声速）： 波速确实是声波在介质中传播的速度。

tL v （1）式中 L ——声波传播距离。

因为是以最先抵达的波为准，L 是发、收换能器间的最短距离。

通过实体丈量取得；t ——声波传播时刻（声时）。

声时由超图1超声测试波形声仪测得。

2）振幅A：接收波首波的幅度。

振幅以分贝（db）表示，由超声仪上读出，也可凭示波器上的刻度（mm）气宇。

振幅参数是探测缺点和裂痕的重要参数。

3）收波主频率（简称频率）f：发射换能器发出的超声脉冲波是复频脉冲波，它包括各类频率成份。

超声脉冲波在混凝土中传播进程中高频成份第一衰减，结果随着传播距离的增加，超声波的主频率不断下降。

接收波主频率的下降除与传播距离有关外，还取决于混凝土内部缺点、裂痕和质量。

因此，接收波频率也是一个有效的参数。

首波后面1~2个周波是直达的纵波，因此测定接收波频率时应当测定这1~2个波的频率。

能够通过移动游标的方法测定两个波谷（峰）的声时t 1、t2，那么频率f：121ttf-=（2）4）波形：即波的形状。

正常的混凝土，超声波接收波形是衰减正弦波，其包络线大致为半圆形。

当混凝土内存在缺点时，有时会显现畸变波，如图1所示。

波形受许多因素阻碍，在判定缺点中只能作为一种辅助参数。

在结构物上布置换能器，让声传播线通过需要检测的部位，测量声波通过这些部位后，声学参数的大小及其转变情形，据此判定混凝土内部缺点及质量情形。

基桩超声波检测技术，原理、方法一、检测原理和方法1、检测原理基桩成孔后，灌注混凝土之前，在桩内预埋若干根声测管作为声波发射和接收换能器的通道，在桩身混凝土灌注若干天后开始检测，用声波检测仪沿桩的纵轴方向以一定的间距逐点检测声波穿过桩身各横截面的声学参数,然后对这些检测数据进行处理、分析和判断,确定桩身混凝土缺陷的位置、范围、程度，从而推断桩身混凝土的连续性、完整性和均匀性状况，评定桩身完整性等级。

基桩声波透射法完整性检测的基本原理用人工的方法在混凝土介质中激发一定频率的弹性波，该弹性波在介质中传播时，遇到混凝土介质缺陷会产生反射、透射、绕射、散射、衰减，从而造成穿过该介质的接收波波幅衰减、波形畸变、波速降低等。

由接收换能器接收的波形，对波的到时、波幅、频率及波形特征进行分析，判断混凝土桩的完整性及缺陷的性质、位置、范围及缺陷的程度。

什么叫反射波？什么叫透射波当声波在传播过程中从一种介质到达另一种介质时，在两种介质的分界面上，一部分声波被反射，仍然回到原来的介质中，称为反射波；另一部分声波则透过界面进入另一种介质中继续传播，称为折射波（透射波）。

2、检测方法按照超声波换能器通道在桩体中的不同的布置方式，超声波透射法基桩检测有三种方法：（1）桩内单孔透射法在某些特殊情况下只有一个孔道可供检测使用，例如在钻孔取芯后，我们需进一步了解芯样周围混凝土质量，作为钻芯检测的补充手段，这时可采用单孔检测法，此时，换能器放置于一个孔中，换能器间用隔声材料隔离（或采用专用的一发双收换能器）。

超声波从发射换能器出发经耦合水进入孔壁混凝土表层，并沿混凝土表层滑行一段距离后，再经耦合水分别到达两个接收换能器上，从而测出超声波沿孔壁混凝土传播时的各项声学参数。

需要注意的是，当孔道中有钢质套管时，由于钢管影响超声波在孔壁混凝土中的绕行，故不能用此法。

（2）桩外单孔透射法当桩的上部结构已施工或桩内没有换能器通道时，可在桩外紧贴桩边的土层中钻一孔作为检测通道，检测时在桩顶面放置一发射功率较大的平面换能器，接收换能器从桩外孔中自上而下慢慢放下，超声波沿桩身混凝土向下传播，并穿过桩与孔之间的土层，通过孔中耦合水进入接收换能器，逐点测出透射超声波的声学参数，根据信号的变化情况大致判定桩身质量。

超声波检测技术在桥梁桩基检测中的应用
超声波检测技术是在桥梁桩基检测中广泛使用的一项技术。

它能够在不破坏结构的情况下，对钢筋混凝土的内部结构进行准确的检测，从而发现潜在的问题和缺陷。

本文将详细介绍超声波检测技术在桥梁桩基检测中的应用。

超声波检测技术的原理
超声波检测技术是利用超声波在物质中传播的特性，测量物质内部结构的一种方法。

它利用超声波在物质内部的传播情况，通过对超声波反射和传播时间的分析，来推断物质内部结构的状况。

超声波检测技术的优点在于它具有无损检测的特性，可以不破坏结构就进行检测。

桥梁是连接两个地点的重要交通设施，而桥梁的支撑和稳定依赖于桥梁基础的建设和维护。

桥梁基础是支撑与保障桥梁运行的重要组成部分，因此在桥梁建设和使用过程中对桥梁基础的质量和稳定性要求很高。

超声波检测技术可以有效地检测桥梁基础内部的构造和钢筋混凝土的情况，准确地定位潜在的问题和缺陷。

1.检测桥梁基础
2.检测桥墩
桥墩是桥梁的主要承重部分之一，其稳定性和强度直接关系到桥梁的安全运行。

超声波检测技术能够检测桥墩的内部结构和混凝土的密度，发现内部缺陷、空隙、裂缝和锈蚀等问题。

通过检测桥墩内的钢筋，可以获得其长度、直径、布置和深度等参数，为后续维护提供数据支持。

3.检测桥面铺装
结论
超声波检测技术在桥梁桩基检测中的应用，可以帮助工程师了解结构的内部情况，识别内部缺陷和锈蚀等问题，为后续维护和修复提供技术指导。

随着科技的不断发展，超声波检测技术将会越来越精确和高效，成为桥梁工程中不可或缺的一项技术。

桩基超声波检测方法
嘿，你问桩基超声波检测方法呀？这事儿还挺有讲究呢。

首先呢，得准备好超声波检测设备。

这设备就像医生的听诊器一样，能帮咱听听桩基里面的情况。

有发射探头和接收探头，还有个主机啥的。

把这些设备都调试好，确保能正常工作。

然后呢，在桩基上打孔。

这孔可不是随便打的哦，得按照一定的要求来。

孔的直径、深度都有讲究。

打好孔后，把发射探头和接收探头放进孔里。

接着，打开设备，让发射探头发出超声波。

这超声波就像小蚂蚁一样，在桩基里面爬来爬去。

接收探头呢，就负责接收这些超声波。

通过分析接收回来的超声波信号，就能知道桩基里面有没有缺陷啦。

比如说，如果超声波在传播过程中遇到裂缝、空洞啥的，信号就会发生变化。

这时候，咱就能判断出桩基里面有问题了。

要是信号很稳定，那就说明桩基质量还不错。

我跟你讲个事儿哈。

有一次，我们在一个工地上做桩基
超声波检测。

一开始，大家都不太熟悉这个设备，弄了半天也没弄好。

后来请了个老师傅来，他三下五除二就把设备调试好了。

然后我们开始打孔，放探头。

检测的时候，大家都很紧张，生怕检测出问题来。

结果还真发现了几个小缺陷。

我们赶紧把情况报告给领导，领导马上安排人进行处理。

最后，经过再次检测，桩基质量合格了。

所以啊，桩基超声波检测方法虽然有点复杂，但只要认真操作，就能准确地检测出桩基的质量问题。

你要是遇到桩基检测的情况，也可以试试这个方法哦。

加油吧！。

基桩超声波检测技术方法介绍摘要：前言混凝土超声波检测始于上世纪40年代后期。

该技术用途广泛、探测距离大、完全不破坏结构物等优点，从而使该技术在国内外各个建设工程项目中得到广泛应用，在提高工程质量，消除工程隐患，保证工程安全方面发挥作具大用。

一、原理与方法基桩超声波检测是利用声波的透射原理对桩身混凝土介质状况进行检测。

它适用于已预埋声测管的混凝土桩桩身完整性检测，判定桩身缺陷的程度并确定其位置。

声测管宜采用钢管、塑料60mm，并应下端封闭、上端加盖、管内无异物；成桩后声测管应管或钢质波纹管，内径宜为50~相互平行。

声测管埋设数量应符合下列要求：PSD 值 t k psd ∆•= )()(11----=i i ci ci z z t t k 1--=∆ci ci t t t (sc2-5)式中 ci t ——第i 测点声时)(s μ；i t ——第i 测点声时测量值)(s μ； 0t ——仪器系统延迟时间)(s μ；'t ——声测管及偶合水层声时修正值)(s μ；'l ——每检测剖面相应两声测管的外壁间净距离)(mm ； iv ——第i 测点声速)(s km ； piA ——第i 测点波幅值)(dB ；i a ——第i 测点信号首波峰值)(V ； 0a ——零分贝值信号幅值)(V ； i f ——第i 测点信号主频值)(kHz ； iT ——第i 测点信号周期)(s μ； 1-ci t ——第1-i 测点声时)(s μ；iz ——第i 测点深度)(m ； 1-i z ——第1-i 测点深度)(m ；② 临界值的确定声速临界值是判断桩身是否存在缺陷的依据。

1 将同一检测剖面各点测剖面的声速值i v 由大到小依次排序， 即),2,1,0(121。

=≥≥≥≥--k v v v v v v n n k n i （sc-2-6）式中 i v ——按序排列后的第i 个声速测量值；n ——检测剖面测点数；k ——从零开始逐一去掉式（sc-2-6）i v 序列尾部最小数值的数据个数。

桩基超声波透射法完整性检测引言近几十年,我国工程建设蓬勃发展,桩基础在高层建筑、大型厂房、桥梁码头、海上钻井平台及核电站等重要工程中被广泛应用;由于桩基属于地下隐蔽工程,桩基施工过程中受到所处地质条件、施工技术工艺等多种因素的影响,成桩难免存在各种不足,影响成桩的质量和使用效果,比如缩径、扩径、离析、蜂窝、混凝土强度偏低或夹泥,甚至断桩等不利缺陷;如何快速、准确的评价桩身质量,是桩基检测工程一直所关注的话题;桩基无损检测方法有低应变反射波法和超声波透射法,其中低应变反射波法因其操作简单、经济合理,能较准确地发现缺陷被广泛采用;但是该方法受到桩长桩径的限制,并且不能检测出桩基顶部缺陷和多个缺陷,而超声波透射检测方法作为无损检测方法中重要的一种方法,且超声波透射法能较好地反映桩身的完整性,完全可以满足检测要求和工程需要;技术原理超声波透射法是通过对声测管之间混凝土的缺陷情况的检测来进行桩身完整性评价;其基本原理：在混凝土桩基内事先预埋检测管作为超声波的检测通道,并在检测管内灌注足量的清水作为试验检测的耦合剂,然后将超声波检测设备的超声波发射探头与接收探头置于声测管的两侧,通过发射探头不断发射超声脉冲波,超声波脉冲经过混凝土桩基,由接收探头接收,仪器记录了超声脉冲在混凝土桩基传播过程中的波动情况,如混凝土桩基中存在连续性差或破损等缺陷,这些缺陷面就会成为波阻抗界面而产生透射和反射现象,导致超声波脉冲能量衰减情况严重,而出现蜂窝、孔洞、松散等严重缺陷时就会出现散射和绕射现象;通过研究分析波的初至到达时间即能量衰减特征、频谱变化和波形等特征,进而可以分析评价混凝土桩基的施工质量及其缺陷所在的位置,并对桩基混凝土的强度和均匀性做出评价;利用超声波透射法进行桩基检测的原理如图1所示;图1 超声波透射法桩基检测原理图按图2和图3的布置图预埋声测管;首先将发射换能器和接收换能器在安装扶正器后置于声测管之中,并确保能够在声测管内部顺利的升降;测点的间距应当在左右,如果在试验检测过程中发现异常情况,应该适当的对测点进行加密;发射以及接收换能器应该在同一标高或者是相差固定的高度进行检测,检测尽可能的从声测管的底部自下而上的开展,对超声波的行声时、波幅及接收波频率等参数进行测量,对于各种不正常的波形应当及时的记录;对于存在多根声测管的桩基,应该以两根声测管作为一组,分组进行桩基质量的试验检测;在对桩基的每组声测管试验检测结束后,应该对桩基进行随机的重复性的试验检测,抽检量应该控制在桩基试验检测量10%-20%,尽可能的控制声时相对标准差在5%范围内,波幅相对标准差在10%范围内,对于声时及波幅存在明显异常的情况应进行重复测试,以准确的反映试验桩基的检测质量;图2 圆形桩声测管布置图图3 矩形桩声测管布置图勘察内容：某工程的溶蚀风化深槽桩基检测装置说明：非金属超声波检测仪勘察目的：1查明桩基缺陷；2了解桩基强度,为工程设计和施工处理提供依据;勘察结果：本次共检测了2号,7号,14号,17号,20号,21号,27号,28号,30号,34号10根桩;共检测存在严重缺陷的桩有2根;7号桩：孔深为,纵波速度为3610~4010m/s;从图4中可以看出,7号桩深度在2m以下的桩体,曲线变化不大,波速值稳定在3800~4000m/s,表明桩体是完整的,没有缺陷,桩强度合格属于I类桩;24号桩：孔深为18m,桩体波速变化较大,在3200~4290m/s之间变化;1~2和1~3剖面12m~14m和16m~18m段桩体测不到波,可能存在离析或脱浆缺陷,2~3剖面16m~段平均波速为2760m/s,比桩体上部的波速还低,表明桩体存在严重缺陷,离析、脱浆现象严重,属于IV类桩;27号桩：孔深为12m,0~段桩体波速变化不大,较为稳定,为3540~3630m/s,~12m段桩体波速变化大,在2070m/s~3070m/s,表明桩体存在严重缺陷,离析、脱浆现象严重,属于IV类桩;经过处理后,桩体质量得到明显地改善,达到II类桩的标准;图4 7号桩声波测试波速曲线图图5 24号桩声波测试波速曲线图图6 27号桩声波测试波速曲线图。

桩基超声波检测规范
桩基超声波检测规范
所谓超声波检测就是在灌注桩基前，在下钢筋笼的时候同时下三根到底的检测管，120°方向一根，一般安放在钢筋笼内侧，通过焊接与钢筋笼固定，长度超过桩基面，浇筑完混凝土后到达一定的龄期，用专用设备两两放入检测管内，通过超声波检测桩基的完整性。

桩基超声波检测规范中对数据处理内容：
4.1.声时tci、声速v、声波波幅衰减值A按下式计算：
tci=ti-t0-t
（4．1-1）vi=I/tci
（4．1-2）Ai=20lgc/ai
（4．1-3）式中：tci——第i测点的声时（us）；
ti——第i测点的声时原始测量值（us）；
t0——超声波检测系统发射至接收的延迟时间；
t——声时修正值；
I——两根声测管外壁间的净距；
vi——第i测点的声速（km/s）；
A——第i测点的声波波幅衰减值；
ai——第i测点的声波波幅值；
C——常数CA/D转换的最大值。

4.2.缺陷值数据
4.2.1.临界值法、声速、波幅衰减临界值应按下式确定：
Vi＜VD
（4．2．1-1）Ai＞AD
（4．2．1-2）VD=Vm-2Sv
（4．2．1-3）AD=Am+6
（4．2．1-4）式中：
VD——声速临界值（km/s）；Vm——声速平均值（km/s）；Sv——声速标准差（km/s）；AD——波幅衰减临界值(dB)；Am—
—波幅衰减平均值(dB)；。

超声波桩基检测的原理
超声波桩基检测的原理？以下带来关于超声波桩基检测的原理技术，相关内容供以参考。

超声波桩基检测是一种频率高于人耳能听到的频率的声波。

实践证明，频率愈高，检测分辨率愈高，则检测精度愈高。

因此实践中利用超声波桩基检测检测水泥路面状态时，其上限频率为100KHz、下限频率为20KHz。

超声波桩基检测是一种波，因此它在传输过程中服从波的传输规律。

例如：超声波桩基检测在材料中保持直线行进；在两种不同材料的界面处发生反射；传播速度服从波的传输定理：ν=λf。

资料证明，波速对于水泥路面路基检测十分有用，因此一般也称超声波桩基检测检测法为波速法。

研究证明，波在介质材料中行进的速度愈大，则介质材料的坚硬性愈大；反之，则介质材料愈松软。

而介质材料的坚硬性实质上也反映了该种材料强度的高低，因此材料强度愈高，波速应愈大；材料强
度愈低，则波速应愈小。

这样，知道了波速，亦即知道了材料强度。

在土工试块及某些岩体中利用波速法进行无损检测有比较成熟的经验，用得也比较广泛。

但水泥路面路基情况比较特殊，作为无损检测的超声波探头无法生根或埋置，从而造成检测工作的难度。

因此，应该采用波速法与回弹法相组合的综合法。
