华为交换机配置console口和telnet密码实例

华为交换机Console⼝属性配置华为交换机Console⼝属性配置⼀、设置通过账号和密码（AAA验证）登陆Console⼝1. 进⼊ Console ⽤户界⾯视图<Huawei>system-view[Huawei]user-interface console 0[Huawei-ui-console0]2. 在 Console ⽤户界⾯视图下，设置⽤户验证⽅式为 AAA 验证[Huawei-ui-console0]authentication-mode ?aaa AAA authenticationnone Login without checking //⽆需验证直接登陆console⼝password Authentication through the password of a user terminal interface //只通过输⼊密码登陆console⼝[Huawei-ui-console0]authentication-mode aaa3. 进⼊AAA视图，配置登 Console ⼝的账号和密码[Huawei-ui-console0]q[Huawei]aaa[Huawei-aaa]local-user ?STRING<1-64> User name, in form of 'user@domain'. Can use wildcard '*',while displaying and modifying, such as *@isp,user@*,*@*.Cannot include invalid character / \ : * ? " < > | @ '[Huawei-aaa]local-user admin ?access-limit Set access limit of user(s)ftp-directory Set user(s) FTP directory permittedidle-timeout Set the timeout period for terminal user(s)password Set passwordprivilege Set admin user(s) levelservice-type Service types for authorized user(s)state Activate/Block the user(s)[Huawei-aaa]local-user admin password ?cipher User password with cipher text //以密⽂⽅式显⽰⼝令simple User password with plain text //以明⽂⽅式显⽰⼝令[Huawei-aaa]local-user admin password cipher ?STRING<1-16>/<24> The UNENCRYPTED/ENCRYPTED password string[Huawei-aaa]local-user admin password cipher 123456Info: Add a new user.//查看账户信息[Huawei-aaa]display local-user----------------------------------------------------------------------------User-name State AuthMask AdminLevel----------------------------------------------------------------------------admin A A -----------------------------------------------------------------------------Total 1 user(s)4. 设置登陆 Console 的账号和密码的服务类型为 Console（terminal）类型[Huawei-aaa]local-user admin ?access-limit Set access limit of user(s)ftp-directory Set user(s) FTP directory permittedidle-timeout Set the timeout period for terminal user(s)password Set passwordprivilege Set admin user(s) levelservice-type Service types for authorized user(s)state Activate/Block the user(s)[Huawei-aaa]local-user admin service-type ?8021x 802.1x userbind Bind authentication userftp FTP userhttp Http userppp PPP userssh SSH usertelnet Telnet userterminal Terminal userweb Web authentication userx25-pad X25-pad user[Huawei-aaa]local-user admin service-type terminal ?8021x 802.1x userbind Bind authentication userftp FTP userhttp Http userppp PPP userssh SSH usertelnet Telnet userweb Web authentication userx25-pad X25-pad user<cr>[Huawei-aaa]local-user admin service-type terminal//再次查看账户信息[Huawei-aaa]display local-user----------------------------------------------------------------------------User-name State AuthMask AdminLevel----------------------------------------------------------------------------admin A M -----------------------------------------------------------------------------Total 1 user(s)//保存配置<Huawei>saveThe current configuration will be written to the device.Are you sure to continue?[Y/N]y //输⼊y,确认Now saving the current configuration to the slot 0.Apr 6 2021 16:09:10-08:00 Huawei %%01CFM/4/SAVE(l)[55]:The user chose Y when deciding whether to save the configuration to the device.Save the configuration successfully.⼆、设置只通过密码登陆 Console ⼝1. 进⼊ Console ⽤户界⾯视图，设置只通过密码登陆 Console ⼝模式<Huawei>system-view[Huawei]user-interface console 0[Huawei-ui-console0]authentication-mode password2. 设置验证密码，输⼊的密码可以是明⽂或密⽂[Huawei-ui-console0]set authentication ?password Set the password for a user interface[Huawei-ui-console0]set authentication password ?cipher Set the password with cipher text //以密⽂⽅式显⽰⼝令simple Set the password in plain text //以明⽂⽅显⽰⼝令[Huawei-ui-console0]set authentication password cipher ?STRING<1-16>/<24> Plain text/cipher text password[Huawei-ui-console0]set authentication password cipher 123456//查看操作的步骤[Huawei-ui-console0]display this#user-interface con 0authentication-mode passwordset authentication password cipher yLST2)ywQ@:.`&R&e7S(bTi# //密码加密处理了user-interface vty 0 4#return//保存配置<Huawei>saveThe current configuration will be written to the device.Are you sure to continue?[Y/N]y //输⼊y,确认Now saving the current configuration to the slot 0.Apr 6 2021 16:09:10-08:00 Huawei %%01CFM/4/SAVE(l)[55]:The user chose Y when deciding whether to save the configuration to the device.Save the configuration successfully.1. 输⼊的密码可以是明⽂或者密⽂，当不指定cipher password参数时，将采⽤交互⽅式输⼊明⽂密码；2. 当指定cipher password参数时，既可以输⼊明⽂密码也可以输⼊密⽂密码，但都将以密⽂形式保存在配置⽂件中。

TELNET远程管理交换机配置一组网需求：1．PC通过telnet登陆交换机并对其进行管理；2．分别应用帐号+密码方式、仅密码方式以及radius认证方式；3．只允许192.1.1.0/24网段的地址的PC TELNET访问。

二组网图：作为telnet登陆主机的PC与Switch A之间通过局域网互连（也可以直连），PC可以ping通Switch A。

三配置步骤：1H3C S3100-SI S5100系列交换机TELNET配置流程账号+密码方式登陆1．配置TELNET登陆的ip地址<SwitchA>system-view[SwitchA]vlan 2[SwitchA-vlan2]port Ethernet 1/0/1[SwitchA-vlan2]quit[SwitchA]management-vlan 2[SwitchA]interface vlan 2[SwitchA-Vlan-interface2]ip address 192.168.0.1 242．进入用户界面视图[SwitchA]user-interface vty 0 43．配置本地或远端用户名+口令认证方式[SwitchA-ui-vty0-4]authentication-mode scheme4．配置登陆用户的级别为最高级别3(缺省为级别1)[SwitchA-ui-vty0-4]user privilege level 35．添加TELNET管理的用户，用户类型为”telnet”，用户名为”huawei”，密码为” admin”[SwitchA]local-user huawei[SwitchA-luser-huawei]service-type telnet level 3[SwitchA-luser-huawei]password simple admin仅密码方式登陆1．配置TELNET登陆的ip地址(与上面账号+密码登陆方式相同) 2．进入用户界面视图[SwitchA]user-interface vty 0 43．设置认证方式为密码验证方式[SwitchA-ui-vty0-4]authentication-mode password4．设置登陆验证的password为明文密码”huawei”[SwitchA-ui-vty0-4]set authentication password simple huawei 5．配置登陆用户的级别为最高级别3(缺省为级别1)[SwitchA-ui-vty0-4]user privilege level 3TELNET RADIUS验证方式配置1．配置TELNET登陆的ip地址(与上面账号+密码登陆方式相同) 2．进入用户界面视图[SwitchA]user-interface vty 0 43．配置远端用户名和口令认证[SwitchA-ui-vty0-4]authentication-mode scheme4．配置RADIUS认证方案，名为”cams”[SwitchA]radius scheme cams5．配置RADIUS认证服务器地址192.168.0.31[SwitchA-radius-cams]primary authentication 192.168.0.31 1812 6．配置交换机与认证服务器的验证口令为”huawei”[SwitchA-radius-cams]key authentication huawei7．送往RADIUS的报文不带域名[SwitchA-radius-cams]user-name-format without-domain8．创建（进入）一个域，名为”huawei”[SwitchA]domain huawei9．在域”huawei”中引用名为”cams”的认证方案[SwitchA-isp-huawei]radius-scheme cams10．将域”huawei”配置为缺省域[SwitchA]domain default enable HuaweiTELNET访问控制配置1．配置访问控制规则只允许192.1.1.0/24网段登录[SwitchA]acl number 2000[SwitchA-acl-basic-2000]rule deny source any[SwitchA-acl-basic-2000]rule permit source 192.1.1.0 0.0.0.2552．配置只允许符合ACL2000的IP地址登录交换机[SwitchA]user-interface vty 0 4[SwitchA-ui-vty0-4]acl 2000 inbound3．补充说明：●TELNET访问控制配置是在以上三种验证方式配置完成的基础上进行的配置；●TELNET登陆主机与交换机不是直连的情况下需要配置默认路由。

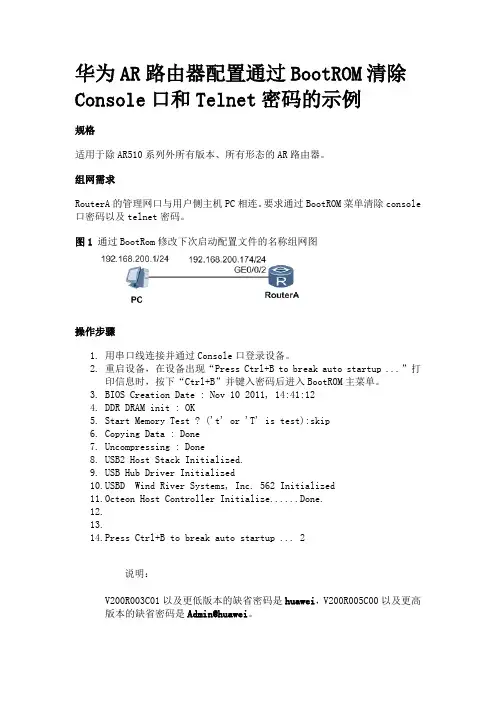

华为AR路由器配置通过BootROM清除Console口和Telnet密码的示例规格适用于除AR510系列外所有版本、所有形态的AR路由器。

组网需求RouterA的管理网口与用户侧主机PC相连。

要求通过BootROM菜单清除console口密码以及telnet密码。

图1 通过BootRom修改下次启动配置文件的名称组网图操作步骤1.用串口线连接并通过Console口登录设备。

2.重启设备，在设备出现“Press Ctrl+B to break auto startup ...”打印信息时，按下“Ctrl+B”并键入密码后进入BootROM主菜单。

3.BIOS Creation Date : Nov 10 2011, 14:41:124.DDR DRAM init : OK5.Start Memory Test ? ('t' or 'T' is test):skip6.Copying Data : Done7.Uncompressing : DoneB2 Host Stack Initialized.B Hub Driver InitializedBD Wind River Systems, Inc. 562 Initialized11.Octeon Host Controller Initialize......Done.12.13.14.Press Ctrl+B to break auto startup (2)说明：V200R003C01以及更低版本的缺省密码是huawei，V200R005C00以及更高版本的缺省密码是Admin@huawei。

15.进入BootROM菜单后，选择第4项，进入Startup Select菜单。

16. Main Menu17.18. 1. Default Startup19. 2. Serial Menu20. 3. Network Menu21. 4. Startup Select22. 5. File Manager23. 6. Password Manager24. 7. Reboot25.Enter your choice(1-6):426.查看系统使用的配置信息，进入Startup Select菜单后，选择第1项。

实验一、交换机配置方式交换机支持用户进行本地与远程配置，可通过以下几种方法搭建配置环境：一、console接口配置：1、搭建直接配置环境第一步：通过Console 口搭建本地配置环境，只需将微机串口通过标准RS232电缆与路由器的Console 口连接。

如下图所示：第二步：在微机上运行终端仿真程序如Windows xp 的超级终端建立新连接，选择实际连接时使用的微机上的com1 串口，设置终端通信参数为9600 波特、8 位数据位、1 位停止位、无校验、无流控，如下图（Windows xp 下的“超级终端”设置界面）。

选择com1设置端口通信参数2、搭建间接配置环境路由器的Console 口（配置口）可以以另外一种间接方式与主机相连，进行配置，如下图所式：在主机上telnet e0 2000+x 或者 telnet e0 / r telnet e0 /s熟悉使用下列命令：⑴<quidway> 交换机用户模式，只能查看交换机的配置⑵[quidway] 交换机特权模式,不仅可以查看交换机的配置,而且可以配置交换机.⑶<quidway>system-view[quidway]通过system-view 命令可以由用户模式进入到特权模式⑷常用交换机查看配置命令Display cur 查看交换机当前配置Display interface Ethernet 0/1 查看交换机端口状态Display version 查看交换机型号及其软件版本等⑸常用帮助命令? 当不知配置命令为什么时,可以采用?,帮助查看其命令, 希望大家习惯用此键.Tab 键该键可以把命令补齐,希望大家习惯用此键.Language-mode Chinese/English 命令解释的中英文转换.⑹保存交换机配置命令<quidway>save⑺删除交换机所有的配置，重启后生效。

<quidway>reset saved-configuration<quidway>reboot⑻删除一条配置命令: undo 原命令二、搭建本地或远程的Telnet 连接配置环境用户可以通过局域网或广域网，使用Telnet 客户端程序建立与交换机的连接并登录到交换机，然后对交换机进行配置。

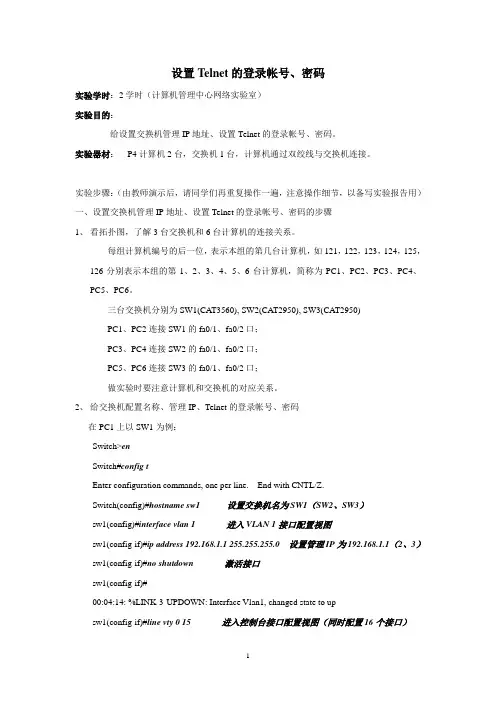

设置T elnet的登录帐号、密码实验学时：2学时（计算机管理中心网络实验室）实验目的：给设置交换机管理IP地址、设置Telnet的登录帐号、密码。

实验器材：P4计算机2台，交换机1台，计算机通过双绞线与交换机连接。

实验步骤：（由教师演示后，请同学们再重复操作一遍，注意操作细节，以备写实验报告用）一、设置交换机管理IP地址、设置Telnet的登录帐号、密码的步骤1、看拓扑图，了解3台交换机和6台计算机的连接关系。

每组计算机编号的后一位，表示本组的第几台计算机，如121，122，123，124，125，126分别表示本组的第1、2、3、4、5、6台计算机，简称为PC1、PC2、PC3、PC4、PC5、PC6。

三台交换机分别为SW1(CA T3560), SW2(CA T2950), SW3(CA T2950)PC1、PC2连接SW1的fa0/1、fa0/2口；PC3、PC4连接SW2的fa0/1、fa0/2口；PC5、PC6连接SW3的fa0/1、fa0/2口；做实验时要注意计算机和交换机的对应关系。

2、给交换机配置名称、管理IP、Telnet的登录帐号、密码在PC1上以SW1为例：Switch>enSwitch#config tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname sw1 设置交换机名为SW1（SW2、SW3）sw1(config)#interface vlan 1 进入VLAN 1接口配置视图sw1(config-if)#ip address 192.168.1.1 255.255.255.0 设置管理IP为192.168.1.1（2、3）sw1(config-if)#no shutdown 激活接口sw1(config-if)#00:04:14: %LINK-3-UPDOWN: Interface Vlan1, changed state to upsw1(config-if)#line vty 0 15 进入控制台接口配置视图（同时配置16个接口）sw1(config-line)#login local 设置本地验证sw1(config-line)#username shang privilege 15 password cisco设置用户名为shang,管理级别为15密码为ciscosw1(config)#endsw1#00:06:16: %SYS-5-CONFIG_I: Configured from console by consolesw1#3、设置PC1、PC2的实验网IP地址分别为192.168.1.101、192.168.1.102，即保持与sw1的管理IP在同一个IP地址段。

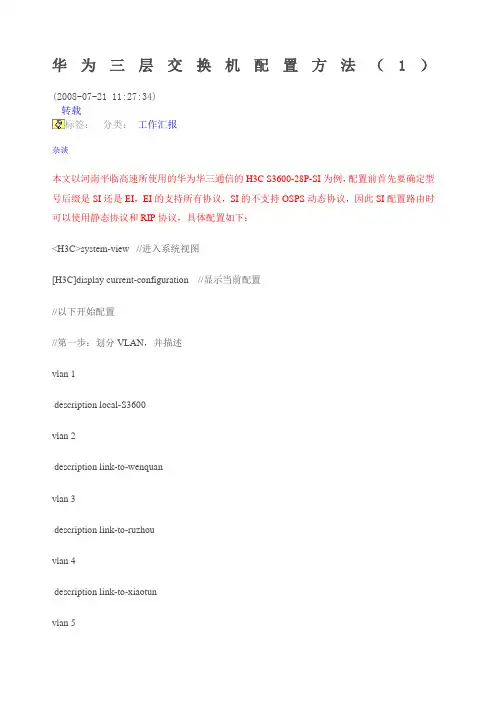

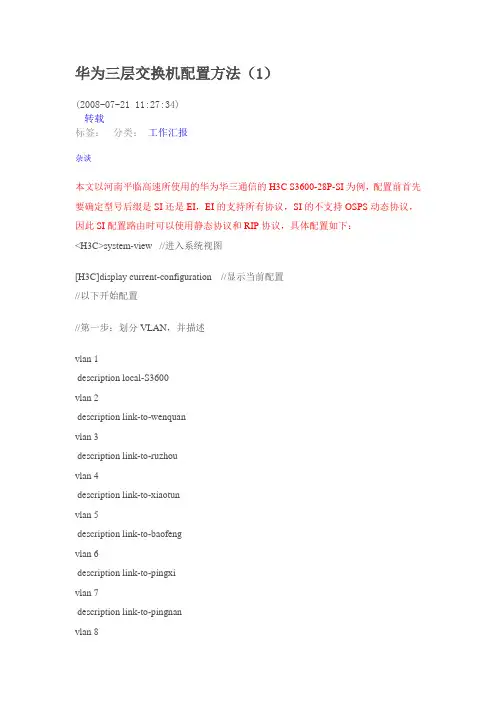

华为三层交换机配置方法（1）(2008-07-21 11:27:34)转载分类：工作汇报标签：杂谈本文以河南平临高速所使用的华为华三通信的H3C S3600-28P-SI为例，配置前首先要确定型号后缀是SI还是EI，EI的支持所有协议，SI的不支持OSPS动态协议，因此SI配置路由时可以使用静态协议和RIP协议，具体配置如下：<H3C>system-view //进入系统视图[H3C]display current-configuration //显示当前配置//以下开始配置//第一步：划分VLAN，并描述vlan 1description local-S3600vlan 2description link-to-wenquanvlan 3description link-to-ruzhouvlan 4description link-to-xiaotunvlan 5description link-to-baofengvlan 6description link-to-pingxivlan 7description link-to-pingnanvlan 8description Uplink-to-Putianvlan 9description link-to-pingxicentre//（2）配静态路由（只用对远101 in101 in101 in101 in0.0.0cisco 35500.0.0华为三层交换机配置实例一例网络技术2008-07-25 06:08:28 阅读243 评论0 字号：大中小订阅华为三层交换机配置实例一例0.0.0华为路由器与CISCO路由器在配置上的差别＂华为路由器与同档次的CISCO路由器在功能特性与配置界面上完全一致，有些方面还根据国内用户的需求作了很好的改进。

例如中英文可切换的配置与调试界面，使中文用户再也不用面对着一大堆的英文专业单词而无从下手了。

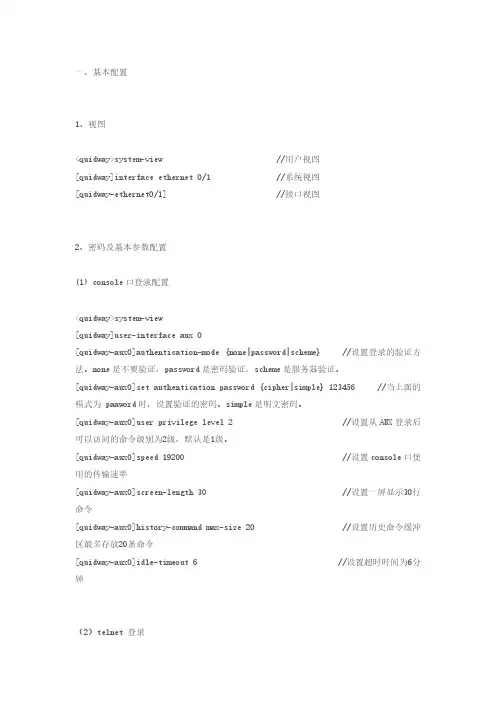

一、基本配置1、视图<quidway>system-view //用户视图[quidway]interface ethernet 0/1 //系统视图[quidway-ethernet0/1] //接口视图2、密码及基本参数配置(1) console口登录配置<quidway>system-view[quidway]user-interface aux 0[quidway-aux0]authentication-mode {none|password|scheme} //设置登录的验证方法。

none是不要验证，password是密码验证，scheme是服务器验证。

[quidway-aux0]set authentication password {cipher|simple} 123456 //当上面的模式为 paaword时，设置验证的密码。

simple是明文密码。

[quidway-aux0]user privilege level 2 //设置从AUX登录后可以访问的命令级别为2级，默认是1级。

[quidway-aux0]speed 19200 //设置console口使用的传输速率[quidway-aux0]screen-length 30 //设置一屏显示30行命令[quidway-aux0]history-command max-size 20 //设置历史命令缓冲区最多存放20条命令[quidway-aux0]idle-timeout 6 //设置超时时间为6分钟（2）telnet 登录<quidway>system-view[quidway]user-interface vty 0 4[quidway-aux0]authentication-mode {none|password|scheme} //设置登录的验证方法。

none是不要验证，password是密码验证，scheme是服务器验证。
