广联达安装算量教学教程(通俗易懂很清楚)

广联达电气安装算量基础操作步骤
1、新建工程,输入工程名称,选择合适的计算规则、清单库及定额库;
2、根据项目设计图纸、招标文件输入工程信息;
3、楼层设置,根据设计图纸输入楼层信息,注意首层标高的设置;
4、工程设置,点击<图纸管理>,添加图纸,图纸添加完毕后,点击<分割定位图纸>,选择每张图纸中共有的交点作为定位点,框选相应图纸(左键选择定位点,右键确定,右键选择图纸名称),分割完毕后,点击<生成分配图纸>(必须进行),完成图纸添加部分;
5、绘图输入,绘图输入有两种方式,一是<图例识别>,一是<一键识别>。

(1)图例识别的操作步骤:选择相应图层,点击<修改CAD>中的<操作设置>,选择<只显示选中CAD图元所在的图层>(快捷键F10),点击<识别/绘制>中的<图例>,
5、电气安装算量分两个部分,一是数量统计,一是长度统计。

A、数量统计,包括灯具、插座、配电箱等等。

(1)绘图输入,选择需要算量的工程部位(例如选择不同楼层),选择不同专业如<电气>、<给排水>等。

绘图有两种方式,一种是图例识别,。

广联达-安装算量教程第一项:消防专业之喷淋系统操作流程大家有了前面电气专业操作流程和常遇问题解决方案的基础～消防专业的识别与计算可谓是小菜一碟～之前繁杂的喷头的数取只需要轻轻一按～便可以轻松实现,大量而繁琐的喷淋管道的量取只需要我们设置一下～不论是标准设计图还是按照危险等级设计的非标准图～利用我们的“标识识别”和“自动识别”便可以轻松搞定。

分图的操作和基础的操作在这里就不做赘述了～直接进入正题开始“轻轻一按～轻松识别～喷头数量全知道”。

喷头数量的识别---“轻轻一按～数量自现”首先切换到“消防专业”--“喷头”点击“图例识别”--垃框选中我们要识别的喷头右键确认～喷头数量全知道喷头数量的识别我相信大家都没有问题了。

2.喷淋管道的识别“选择识别”和“选择识别立管”是识别管线的两个基本功能～对于喷淋系统同样适用～相信大家有了前面的电气流程识别和常遇问题解决方案的积累学习～这部分都没有问题了。

重点介绍两个非常好用的功能--“标识识别”和“自动识别”,适用版本为136版本,～快速实现我们图纸中喷淋支管的识别与计算。

2.1 管道识别--“标识识别”切换到消防专业--“管道”--点击“标识识别”按鼠标左键选择一个标识和对应的一段管线～右键确认弹出对话框如下图所示在第一行“请指定横管对应的构件”处～点击按钮～弹出新建构件对话框～点击“确认”～结果如图所示再次点击“确定”,第二行“请指定短立管对应的构件”默认为DN25～需要注意的短立管指的是与喷头相连的那段竖直段小管～一般均为DN25, 识别结果如下图所示～所有标注有DN25的管道均可以被识别依次识别各种规格的管道～整张图很快便可以识别完。

需要说明的是:1. 标识识别适用于图纸设计的比较标准的时候～每一道管道在图纸上都标注了规格型号～我们可以利用“标识识别”快速将整张图上的管道识别完毕,2. 我们在识别管道之前可以把管道信息定义完毕～这样可以减少我们定义构件的时间～从而节约大家的计算时间。

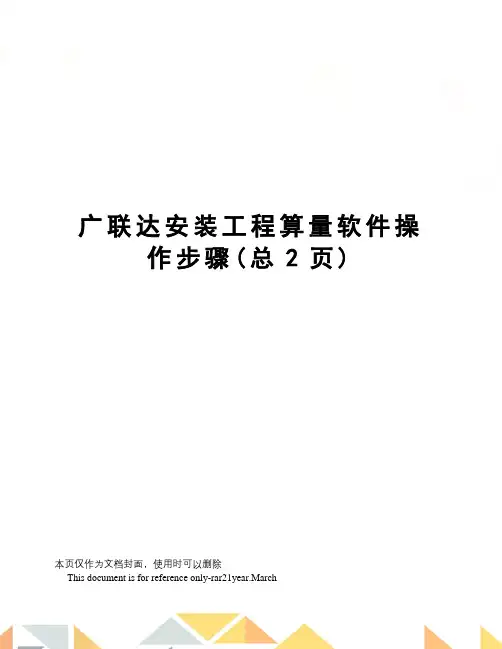

广联达安装工程算量软件操作步骤(总2页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March广联达安装工程算量软件操作步骤第一步新建工程1. 创建工程：点击——命名工程名称——选择计算规则——选择工程专业。

2. 图纸管理：（功能：用于图纸的分割、定位、分配图纸）点击——添加选择图纸3. 楼层设置：（功能：用于楼层的建立）点击——插入楼层——关闭楼层设置标准层设立在相同楼层里面4. 分割定位图纸——先左键单击选择定位点（必须选取各楼层共有点，保证以后的对应），右键确定；再左键框选，右键确定；输入图纸名称（可点击三点按钮自动提取，如首层照明平面图）——楼层选择（选择分割图纸对应的楼层）——点击生成分配图纸第二步数数量和量长度1. 点式图元的识别（一键识别功能）：绘图输入——选择构件类型（如照明灯具）——点击工具栏“一键识别”按钮（该功能可以同时识别灯具、开关、插座等数数量的图元，直接提取图例进行识别）——选择楼层（通过选择楼层命令可以进行整楼识别）——确定识别数量算量的思路：新建构件（定义）——识别（图例）——检查（漏量检查）——提量（多图元）四个步骤。

定义构件属性——图例识别——选择楼层——确定数量漏量检查：检查模型下的漏量检查（检查该专业有用信息）多图元：快速检查工程量。

拉框选择，快速查看。

2. 管线的识别：点击工具栏“系统图”按钮（可快速提取系统图上的信息，并可以建立配电箱、配管等构件，方便后续进行回路的检查）——点击读系统图——框选系统图（鼠标滚轮缩放图纸，按下鼠标滚轮可移动图纸），右键确定——确定——切换构件（点击电气导管构件类型，进行多回路识别）——点击工具栏“多回路”按钮（用于统计管线的工程量的功能，使用系统图生成的构件一次识别多条回路管线，自动提取配线根数，管线一起出量）——先选中一条回路及回路编号，右键确认；再选择一条回路及回路编号，右键确认——再右键确认，弹出回路信息窗体——点击确定，按照回路生成配管图元——回路检查（回路识别完成后检查回路的连通性，模拟电流生动形象的帮助用户检查单个回路的情况），点击工具栏“回路”按钮——点选回路图元，回路图元亮显，并在下方出现回路图元基本工程量——右键退出选中，再右键退出功能小结：一键识别、系统图、多回路、回路四个功能第三步出报表1. 汇总计算：点击工具栏“汇总计算”按钮——全选——计算——确定2. 报表预览（选项卡）：切换至设备——点击工具栏“报表设置器”按钮（是进行报表出量模板的设置，任意设置出量的形式）3. 报表反查（可以从报表进行图元模型的反查，解决对量过程中的争议）：点击工具栏“报表反查”按钮——双击报表工程量反查图元——返回报表（退出反查）。

新功能备查手册一、按最短距离识别管线业务背景：在电气CAD图纸设计中，有时工程设计人员为了使电气图纸信息清晰，故连接两设备的CAD线不是按照最短路径设计的，基于此情况，软件增加【按图示位置识别管线】和【按最短距离识别管线】两个选项，因此便于用户基于工程的不同需求，来调整线路的计算方式。

操作步骤：1、电气、消防电、弱电专业，点击CAD识别选项，在下图红色框中选择按最短距离识别管线，点击确定。

2、点击选择识别、回路识别、回路标识识别，识别电气管线如下图所示二、新增组合管道构件业务背景：在电气的CAD图纸中，往往存在一根线代表多根电气管线的情况，这时此处是需要计算若干根电气管线的。

为了解决实际算量业务问题，我们在电气专业增加了组合管道构件。

如图所示粉色线框位置可以用组合管道代替。

操作步骤：在定义界面电气专业电线导管或电缆导管构件类型下，新建组合管道构件，由于组合管道不需计算其本身的工程量，因此它只有宽度、起点标高、终点标高的属性，组合管道具备普通桥架的起点计算功能的特性，可以和普通桥架相连并组成桥架体系，组合管道的相应工程量体现在电气导管、线缆的工程量中。

三、取消起点业务背景：在电气桥架体系中，有些情况线缆导管是不用按起点计算功能来计算线缆工程量的。

例如从配电箱进入桥架的线缆导管，又例如沿桥架敷设的线缆导管是相互“串联”连接的等等，基于这些情况，软件增加了一个“取消起点“的功能，为了取消连接在桥架上的线缆导管的起点。

操作步骤：第一种：先图元后命令1、选择连接桥架、线槽、组合管道的导管；2、选择“取消起点”功能，此时该线缆导管以粉红色显示。

第二种：先命令后图元1、选择“取消起点”功能；2、选择连接桥架、线槽、组合管道的导管，此时该线缆导管以粉红色显示。

若该导管再次进行“选择起点”时，此时在选择起点界面未有起点被选择，继续执行“选择起点”功能后，该线缆导管的颜色置为黄色。

四、检查线缆计算路径业务背景：用户核对工程量时，用户需要查看桥架内线缆的敷设路径，在软件中，增加检查线缆计算路径的功能，可以显示线缆在桥架内的计算路径以及相应的工程量，既方便又直观。

广联达安装算量软件广联达软件股份有限公司2011-3-3目录第一节⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. 五步流程1.1 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯... 安装算量五步流程第二节⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. 安装算量十大功能2.1 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯... 安装算量十大功能第三节⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. 安装算量基本功能介绍第四节⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. 安装六大专业操作学习4.1 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯... 电气专业4.2 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯... 采暖专业4.3 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯... 给排水专业4.4 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯... 消防水专业4.5 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯... 通风空调专业第五节⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. 安装算量软件顺口溜5.1 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯... 安装算量速记歌5.2 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯... 表格输入速记歌第六节⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. 安装算量软件服务体系介绍第一节. 安装算量五步流程新建工程导入CAD图识别数量识别长度汇总计算看报表第二节．安装算量十大功能第三节：安装算量基本功能介绍1、软件通用功能一：滚轮的四种用法？答：滚轮的四种用法：第一种：鼠标位置不变，向上推动滚轮，放大 CAD图；第二种：鼠标位置不变，向下推动滚轮，缩小 CAD图；第三种：双击滚轮，回到全屏状态；第四种：按住滚轮，移动鼠标，进行 CAD图的拖动平移。

2、软件通用功能二：框选的两种用法？答：框选：当鼠标处在选择状态时，在绘图区域内拉框进行选择；框选分为两种：第一种：左框（正框），单击图中任一点，向右方拉一个方框选择，拖动框为实线，只有完全包含在框内的图元才被选中；第二种：右框（反框），单击图中任一点，向左方拉一个方框选择，拖动框为虚线，框内及与拖动框相交的图元均被选中；不同的应用场景下分别采用不同的框选方式， 比如在识别设 备、灯具的过程总采用“正框”的方式，快速准确的将图中 CAD 线选中，在识别管线的时候， 灵活的利用右框可以加快识别速度。

广联达安装算量软件简单操作步骤一、导入CAD图1、点一下导航栏的CAD管理2、点CAD草图3、点导入CAD图4、将所需要的CAD图导入。

5、选中需要的拆开的CAD图（拉框选择），导出选中的CAD图二、识别主要材料表1、点一下导航栏的配电箱柜2、点CAD操作设置---材料表识别3、左键框选要识别的主要材料，右键确认4、识别设备的名称，规格型号，距地高度，对应构件，对应楼层5、把空行，空列删除，点确认即可三、识别照明灯具，配电箱柜1、标识识别2、图例识别完以后点右键确认3、识别错了怎么办？？-------批量选择（F3），选择你识别错的构件，右键删除即可。

4、先识别复杂的构件，再识别简单的5、先识别带标识的，再识别不带标识的四、识别管线1、有标识的先识别带标识的—回路标识识别2、没有标识的可以选择回路识别或者直接用选择识别注意：一定要清楚电气专业的识别顺序。

五、桥架1、新建一个工程，导入首层弱电平面图2、点一下导航栏的智控弱电—电缆导管3、再用选择识别---选中需要识别的桥架选的时候选中，中间那根线进行识别4、识别管线5、设置起点6、汇总计算7、查看工程量8、布置立管六、先识别卫生器具，再识别管道，最后识别阀门法兰1、图例识别卫生器具2、选择识别管道3、图例识别阀门法兰4、选择识别立管5、延伸水平管6、识别管道上面的附件，如阀门，用图例识别7、注意：识别顺序，识别管道附件的时候一定别忘记先识别管道七、通风空调1、先识别风管，在识别通头----识别风管，可以采用自动识别、选择识别2、在识别风管上面的风管部件如：风口----识别风口的时候先看一下风口里面有没有其他不是该图例的其它东西八、消防1、先识别喷头---采用图例识别2、在识别管道---有标识的采用标识识别没有标识的时候采用自动识别3、标识识别的时候—点完标识识别，然后把里面有的管道全部新建好，这样可以提高速度。

4、很多情况下是没有带标识的，这个时候可以采用自动识别---自动识别也是先一个个新建好5、CAD操作设置---只显示选中的CAD图元所在的图层（选的时候选中喷头、管道、标识）即可。

全程电气专业操作流程（一）第一步：新建工程1.双击图标，弹出新建工程向导1.1新建工程：第一步，工程名称1.2新建工程：第二步，工程信息1.3新建工程：第三步，编制信息1.4新建工程：第四步，完成（检查无误后点击“完成”即可）第二步：工程设置2.1 “工程设置”—“楼层设置”点击“插入楼层”按钮，建立楼层（在地上层点击“插入楼层”，建立地上层，在基础层的位置点击“插入楼层”建立地下室层）点击“层高”信息一列单元格，修改层高信息，标准层的建立通过修改“相同层数”一列的单元格进行修改（注意：首层不允许建立标准层）2.2 “工程设置”--“计算设置”（河北定额中给排水、采暖专业的操作高度增加费的起始值为3.6m，在计算设置中修改为3600即可）第三步：绘图输入点击左侧“模块导航栏”-- “绘图输入”，进入“绘图输入”界面3.1 “绘图输入”—“界面介绍”3.2 “绘图输入”—“CAD草图”--“导入CAD图”（电子图纸的格式为“*.dwg”，直接打开电子文件是打不开的，需要在软件中打开，通过点击“导入CAD图”实现在软件中的打开）3.2.1 点击“导入CAD图”—从文件路径选择要计算的工程文件—“打开”即可。

3.2.2调整原图比例，默认为1：1在计算时一定要调整绘图比例为1：1，以保证计算结果的准确性。

可以通过“工具”—“查看线性图元长度”或者“测量两点间距离”查看，按照测量出的值（实际长度）比所标注的轴距（标注尺寸）所得的比，确定是否重新导入CAD图。

若比值=1：1，则无需重新导入；若比值≠1：1，则需要按照比值重新导入。

测量结果如图所示：计算得出实际尺寸和标注尺寸的比为7500：7500=1：1，则无需调整比例，直接进入相应专业即可。

3.2.3 分图步骤：“CAD草图”—拉框选中所要导出的CAD图形--“导出选中CAD图形”填写图纸名称，选择保存路径，“保存”即可按照此种方法分图，将各系统，各层的图纸导出即可。

广联达2024算量软件操作步骤详解1.打开软件。

在电脑桌面上找到广联达2024算量软件的快捷方式，双击打开软件。

软件启动后，会显示主界面。

2.创建工程。

在主界面的左上方，找到“新建工程”按钮，单击该按钮。

在弹出的对话框中，填写工程名称、项目地址、单位名称等信息。

然后单击“确定”按钮，完成工程的创建。

3.导入工程图纸。

在主界面的左侧导航栏中，找到“图纸列表”选项，并单击打开。

在图纸列表界面中，点击“添加”按钮。

然后选择需要导入的工程图纸文件，单击“确定”按钮，完成图纸的导入。

4.结构模型创建。

在主界面的工作区域中，找到“结构模型创建”按钮，并单击打开。

在结构模型创建界面中，选择需要创建的结构类型，例如梁、柱等。

然后根据实际情况填写结构的尺寸、材料等信息。

点击“确定”按钮，完成结构模型的创建。

5.荷载设置。

在主界面的工作区域中，找到“荷载设置”按钮，并单击打开。

在荷载设置界面中，选择需要添加的荷载类型，例如活载、恒载等。

然后根据实际需要填写荷载的数值和作用位置等信息。

点击“确定”按钮，完成荷载设置。

6.分析计算。

在主界面的工作区域中，找到“分析计算”按钮，并单击打开。

在分析计算界面中，选择需要进行的分析类型，例如静力弹性分析、动力弹性分析等。

然后点击“计算”按钮，软件将根据输入的信息进行计算，并生成计算结果。

7.结果查看。

在主界面的工作区域中，找到“结果查看”按钮，并单击打开。

在结果查看界面中，可以查看结构模型在各个荷载工况下的位移、内力、应力等结果。

可以根据需要选择不同的结果查看方式，例如图表显示、数据表格显示等。

8.报表导出。

在主界面的工作区域中，找到“报表导出”按钮，并单击打开。

在报表导出界面中，选择需要导出的报表类型，例如设计计算报表、构件配筋报表等。

然后选择导出格式和保存路径，并点击“确定”按钮，完成报表的导出。

9.结果分析。

根据导出的报表和计算结果，进行结果分析。

可以根据计算结果来评估结构的强度、稳定性等，并可以根据需要进行结构优化设计。

全程电气专业操作流程（一）第一步：新建工程1.双击图标，弹出新建工程向导1.1新建工程：第一步，工程名称1.2新建工程：第二步，工程信息1.3新建工程：第三步，编制信息1.4新建工程：第四步，完成（检查无误后点击“完成”即可）第二步：工程设置2.1 “工程设置”—“楼层设置”点击“插入楼层”按钮，建立楼层（在地上层点击“插入楼层”，建立地上层，在基础层的位置点击“插入楼层”建立地下室层）点击“层高”信息一列单元格，修改层高信息，标准层的建立通过修改“相同层数”一列的单元格进行修改（注意：首层不允许建立标准层）2.2 “工程设置”--“计算设置”（河北定额中给排水、采暖专业的操作高度增加费的起始值为3.6m，在计算设置中修改为3600即可）第三步：绘图输入点击左侧“模块导航栏”-- “绘图输入”，进入“绘图输入”界面3.1 “绘图输入”—“界面介绍”3.2 “绘图输入”—“CAD草图”--“导入CAD图”（电子图纸的格式为“*.dwg”，直接打开电子文件是打不开的，需要在软件中打开，通过点击“导入CAD图”实现在软件中的打开）3.2.1 点击“导入CAD图”—从文件路径选择要计算的工程文件—“打开”即可。

3.2.2调整原图比例，默认为1：1在计算时一定要调整绘图比例为1：1，以保证计算结果的准确性。

可以通过“工具”—“查看线性图元长度”或者“测量两点间距离”查看，按照测量出的值（实际长度）比所标注的轴距（标注尺寸）所得的比，确定是否重新导入CAD图。

若比值=1：1，则无需重新导入；若比值≠1：1，则需要按照比值重新导入。

测量结果如图所示：计算得出实际尺寸和标注尺寸的比为7500：7500=1：1，则无需调整比例，直接进入相应专业即可。

3.2.3 分图步骤：“CAD草图”—拉框选中所要导出的CAD图形--“导出选中CAD图形”填写图纸名称，选择保存路径，“保存”即可按照此种方法分图，将各系统，各层的图纸导出即可。

广联达-安装算量教程第一项:消防专业之喷淋系统操作流程大家有了前面电气专业操作流程和常遇问题解决方案的基础～消防专业的识别与计算可谓是小菜一碟～之前繁杂的喷头的数取只需要轻轻一按～便可以轻松实现,大量而繁琐的喷淋管道的量取只需要我们设置一下～不论是标准设计图还是按照危险等级设计的非标准图～利用我们的“标识识别”和“自动识别”便可以轻松搞定。

分图的操作和基础的操作在这里就不做赘述了～直接进入正题开始“轻轻一按～轻松识别～喷头数量全知道”。

喷头数量的识别---“轻轻一按～数量自现”首先切换到“消防专业”--“喷头”点击“图例识别”--垃框选中我们要识别的喷头右键确认～喷头数量全知道喷头数量的识别我相信大家都没有问题了。

2.喷淋管道的识别“选择识别”和“选择识别立管”是识别管线的两个基本功能～对于喷淋系统同样适用～相信大家有了前面的电气流程识别和常遇问题解决方案的积累学习～这部分都没有问题了。

重点介绍两个非常好用的功能--“标识识别”和“自动识别”,适用版本为136版本,～快速实现我们图纸中喷淋支管的识别与计算。

2.1 管道识别--“标识识别”切换到消防专业--“管道”--点击“标识识别”按鼠标左键选择一个标识和对应的一段管线～右键确认弹出对话框如下图所示在第一行“请指定横管对应的构件”处～点击按钮～弹出新建构件对话框～点击“确认”～结果如图所示再次点击“确定”,第二行“请指定短立管对应的构件”默认为DN25～需要注意的短立管指的是与喷头相连的那段竖直段小管～一般均为DN25, 识别结果如下图所示～所有标注有DN25的管道均可以被识别依次识别各种规格的管道～整张图很快便可以识别完。

需要说明的是:1. 标识识别适用于图纸设计的比较标准的时候～每一道管道在图纸上都标注了规格型号～我们可以利用“标识识别”快速将整张图上的管道识别完毕,2. 我们在识别管道之前可以把管道信息定义完毕～这样可以减少我们定义构件的时间～从而节约大家的计算时间。

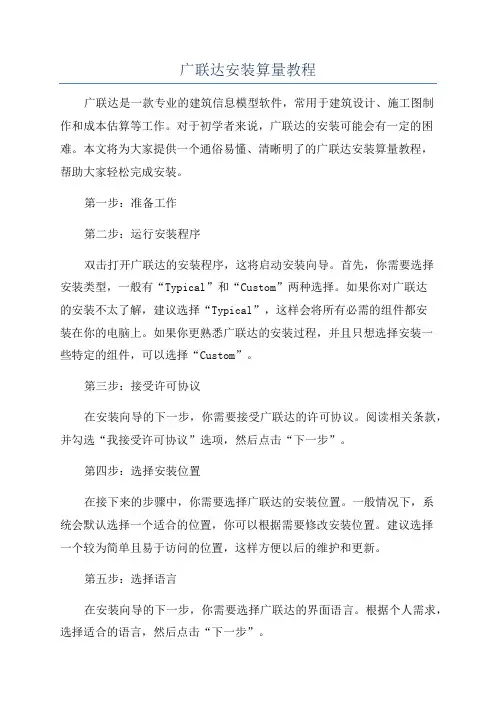

广联达安装算量教程广联达是一款专业的建筑信息模型软件，常用于建筑设计、施工图制作和成本估算等工作。

对于初学者来说，广联达的安装可能会有一定的困难。

本文将为大家提供一个通俗易懂、清晰明了的广联达安装算量教程，帮助大家轻松完成安装。

第一步：准备工作第二步：运行安装程序双击打开广联达的安装程序，这将启动安装向导。

首先，你需要选择安装类型，一般有“Typical”和“Custom”两种选择。

如果你对广联达的安装不太了解，建议选择“Typical”，这样会将所有必需的组件都安装在你的电脑上。

如果你更熟悉广联达的安装过程，并且只想选择安装一些特定的组件，可以选择“Custom”。

第三步：接受许可协议在安装向导的下一步，你需要接受广联达的许可协议。

阅读相关条款，并勾选“我接受许可协议”选项，然后点击“下一步”。

第四步：选择安装位置在接下来的步骤中，你需要选择广联达的安装位置。

一般情况下，系统会默认选择一个适合的位置，你可以根据需要修改安装位置。

建议选择一个较为简单且易于访问的位置，这样方便以后的维护和更新。

第五步：选择语言在安装向导的下一步，你需要选择广联达的界面语言。

根据个人需求，选择适合的语言，然后点击“下一步”。

第六步：选择安装选项在这一步中，你需要选择需要安装的组件。

广联达的功能非常丰富，包括建模、绘图、分析、量算等等，你可以根据需要选择安装一些特定的组件，或者选择全部安装。

一般情况下，我们建议选择全部安装，以确保可以使用所有的功能。

第七步：确认安装在安装向导的下一步，你需要确认安装的配置信息，包括安装位置、组件、语言等等。

仔细检查这些信息，确保没有问题后，点击“安装”按钮开始安装。

第八步：等待安装完成安装过程可能需要一些时间，请耐心等待，不要中途关闭安装程序。

第九步：完成安装当安装程序显示安装已完成时，说明广联达已经成功安装到你的电脑上了。

点击“完成”按钮退出安装向导。

至此，广联达的安装过程已经完成。

广联达安装算量软件详细教程广联达安装算量软件详细教程教程是某一学科的课程，主要是被用来引导用户理解相关知识或者指导用户完成特定的任务。

以信息为基础的视频教程会向用户传递特定的信息，如向用户介绍某个产品的历史、作用、特性等等。

以下是小编精心整理的广联达安装算量软件详细教程，欢迎大家借鉴与参考，希望对大家有所帮助。

一、导入CAD图1、点一下导航栏的CAD管理。

2、点CAD草图。

3、点导入CAD图。

4、将所需要的CAD图导入。

5、选中需要的拆开的CAD图（拉框选择），导出选中的CAD 图。

二、识别主要材料表1、点一下导航栏的配电箱柜。

2、点CAD操作设置---材料表识别。

3、左键框选要识别的主要材料，右键确认。

4、识别设备的名称，规格型号，距地高度，对应构件，对应楼层。

5、把空行，空列删除，点确认即可。

三、识别照明灯具，配电箱柜1、标识识别。

2、图例识别完以后点右键确认。

3、识别错了怎么办？-------批量选择（F3），选择你识别错的构件，右键删除即可。

4、先识别复杂的构件，再识别简单的'。

5、先识别带标识的，再识别不带标识的。

四、识别管线1、有标识的先识别带标识的—回路标识识别。

2、没有标识的可以选择回路识别或者直接用选择识别。

注意：一定要清楚电气专业的识别顺序。

五、桥架1、新建一个工程，导入首层弱电平面图。

2、点一下导航栏的智控弱电—电缆导管。

3、再用选择识别---选中需要识别的桥架，选的时候选中，中间那根线进行识别。

4、识别管线。

5、设置起点。

6、汇总计算。

7、查看工程量。

8、布置立管六、先识别卫生器具，再识别管道，最后识别阀门法兰1、图例识别卫生器具。

2、选择识别管道。

3、图例识别阀门法兰。

4、选择识别立管。

5、延伸水平管。

6、识别管道上面的附件，如阀门，用图例识别。

7、注意：识别顺序，识别管道附件的时候一定别忘记先识别管道。

七、通风空调1、先识别风管，在识别通头。

----识别风管，可以采用自动识别、选择识别。

广联达安装算量软件学员手册广联达软件股份有限公司2011-3-3目录第一节…………………………………………….五步流程1.1……………………………………………...安装算量五步流程第二节…………………………………………….安装算量十大功能2.1……………………………………………...安装算量十大功能第三节…………………………………………….安装算量基本功能介绍第四节…………………………………………….安装六大专业操作学习4.1……………………………………………...电气专业4.2……………………………………………...采暖专业4.3……………………………………………...给排水专业4.4……………………………………………...消防水专业4.5……………………………………………...通风空调专业第五节…………………………………………….安装算量软件顺口溜5.1……………………………………………...安装算量速记歌5.2……………………………………………...表格输入速记歌第六节…………………………………………….安装算量软件服务体系介绍第一节.安装算量五步流程第二节．安装算量十大功能第三节：安装算量基本功能介绍1、软件通用功能一：滚轮的四种用法？答：滚轮的四种用法：第一种：鼠标位置不变，向上推动滚轮，放大CAD图；第二种：鼠标位置不变，向下推动滚轮，缩小CAD图；第三种：双击滚轮，回到全屏状态；第四种：按住滚轮，移动鼠标，进行CAD图的拖动平移。

2、软件通用功能二：框选的两种用法？答：框选：当鼠标处在选择状态时，在绘图区域内拉框进行选择；框选分为两种：第一种：左框（正框），单击图中任一点，向右方拉一个方框选择，拖动框为实线，只有完全包含在框内的图元才被选中；第二种：右框（反框），单击图中任一点，向左方拉一个方框选择，拖动框为虚线，框内及与拖动框相交的图元均被选中；不同的应用场景下分别采用不同的框选方式，比如在识别设备、灯具的过程总采用“正框”的方式，快速准确的将图中CAD 线选中，在识别管线的时候，灵活的利用右框可以加快识别速度。

全程电气专业操作流程（一）第一步：新建工程1.双击图标，弹出新建工程向导1.1新建工程：第一步，工程名称1.2新建工程：第二步，工程信息1.3新建工程：第三步，编制信息1.4新建工程：第四步，完成（检查无误后点击“完成”即可）第二步：工程设置2.1 “工程设置”—“楼层设置”点击“插入楼层”按钮，建立楼层（在地上层点击“插入楼层”，建立地上层，在基础层的位置点击“插入楼层”建立地下室层）点击“层高”信息一列单元格，修改层高信息，标准层的建立通过修改“相同层数”一列的单元格进行修改（注意：首层不允许建立标准层）2.2 “工程设置”--“计算设置”（河北定额中给排水、采暖专业的操作高度增加费的起始值为3.6m，在计算设置中修改为3600即可）第三步：绘图输入点击左侧“模块导航栏”-- “绘图输入”，进入“绘图输入”界面3.1 “绘图输入”—“界面介绍”3.2 “绘图输入”—“CAD草图”--“导入CAD图”（电子图纸的格式为“*.dwg”，直接打开电子文件是打不开的，需要在软件中打开，通过点击“导入CAD图”实现在软件中的打开）3.2.1 点击“导入CAD图”—从文件路径选择要计算的工程文件—“打开”即可。

3.2.2调整原图比例，默认为1：1在计算时一定要调整绘图比例为1：1，以保证计算结果的准确性。

可以通过“工具”—“查看线性图元长度”或者“测量两点间距离”查看，按照测量出的值（实际长度）比所标注的轴距（标注尺寸）所得的比，确定是否重新导入CAD图。

若比值=1：1，则无需重新导入；若比值≠1：1，则需要按照比值重新导入。

测量结果如图所示：计算得出实际尺寸和标注尺寸的比为7500：7500=1：1，则无需调整比例，直接进入相应专业即可。

3.2.3 分图步骤：“CAD草图”—拉框选中所要导出的CAD图形--“导出选中CAD图形”填写图纸名称，选择保存路径，“保存”即可按照此种方法分图，将各系统，各层的图纸导出即可。

广联达安装算量使用步骤一、导入CAD图1、点一下导航栏的CAD管理2、点CAD草图3、点导入CAD图4、将所需要的CAD图导入。

5、选中需要的拆开的CAD图（拉框选择），导出选中的CAD图二、识别主要材料表1、点一下导航栏的配电箱柜2、点CAD操作设置---材料表识别3、左键框选要识别的主要材料，右键确认4、识别设备的名称，规格型号，距地高度，对应构件，对应楼层5、把空行，空列删除，点确认即可三、识别照明灯具，配电箱柜1、标识识别2、图例识别完以后点右键确认3、识别错了怎么办？？-------批量选择（F3），选择你识别错的构件，右键删除即可。

4、先识别复杂的构件，再识别简单的5、先识别带标识的，再识别不带标识的四、识别管线1、有标识的先识别带标识的—回路标识识别2、没有标识的可以选择回路识别或者直接用选择识别注意：一定要清楚电气专业的识别顺序。

五、桥架1、新建一个工程，导入首层弱电平面图2、点一下导航栏的智控弱电—电缆导管3、再用选择识别---选中需要识别的桥架选的时候选中，中间那根线进行识别4、识别管线5、设置起点6、汇总计算7、查看工程量8、布置立管六、先识别卫生器具，再识别管道，最后识别阀门法兰1、图例识别卫生器具2、选择识别管道3、图例识别阀门法兰4、选择识别立管5、延伸水平管6、识别管道上面的附件，如阀门，用图例识别7、注意：识别顺序，识别管道附件的时候一定别忘记先识别管道七、通风空调1、先识别风管，在识别通头----识别风管，可以采用自动识别、选择识别2、在识别风管上面的风管部件如：风口----识别风口的时候先看一下风口里面有没有其他不是该图例的其它东西八、消防工程1、先识别喷头---采用图例识别2、在识别管道---有标识的采用标识识别没有标识的时候采用自动识别3、标识识别的时候—点完标识识别，然后把里面有的管道全部新建好，这样可以提高速度。

4、很多情况下是没有带标识的，这个时候可以采用自动识别---自动识别也是先一个个新建好5、CAD操作设置---只显示选中的CAD图元所在的图层（选的时候选中喷头、管道、标识）即可。
