广联达安装算量常见问题

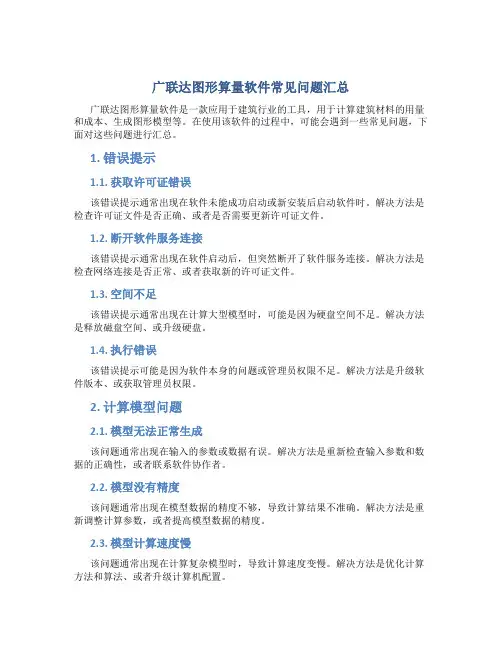

广联达图形算量软件常见问题汇总广联达图形算量软件是一款应用于建筑行业的工具，用于计算建筑材料的用量和成本、生成图形模型等。

在使用该软件的过程中，可能会遇到一些常见问题，下面对这些问题进行汇总。

1. 错误提示1.1. 获取许可证错误该错误提示通常出现在软件未能成功启动或新安装后启动软件时。

解决方法是检查许可证文件是否正确、或者是否需要更新许可证文件。

1.2. 断开软件服务连接该错误提示通常出现在软件启动后，但突然断开了软件服务连接。

解决方法是检查网络连接是否正常、或者获取新的许可证文件。

1.3. 空间不足该错误提示通常出现在计算大型模型时，可能是因为硬盘空间不足。

解决方法是释放磁盘空间、或升级硬盘。

1.4. 执行错误该错误提示可能是因为软件本身的问题或管理员权限不足。

解决方法是升级软件版本、或获取管理员权限。

2. 计算模型问题2.1. 模型无法正常生成该问题通常出现在输入的参数或数据有误。

解决方法是重新检查输入参数和数据的正确性，或者联系软件协作者。

2.2. 模型没有精度该问题通常出现在模型数据的精度不够，导致计算结果不准确。

解决方法是重新调整计算参数，或者提高模型数据的精度。

2.3. 模型计算速度慢该问题通常出现在计算复杂模型时，导致计算速度变慢。

解决方法是优化计算方法和算法、或者升级计算机配置。

3. 数据管理问题3.1. 数据丢失或损坏该问题通常出现在软件更新或计算过程中发生的异常情况。

解决方法是通过备份或其他方法恢复数据，或者联系软件协作者。

3.2. 数据备份和恢复问题该问题通常出现在备份和恢复过程中出现的错误。

解决方法是检查备份和恢复的操作步骤和方法是否正确，或者询问软件协作者。

3.3. 数据共享和权限问题该问题通常是因为数据共享和权限设置不当。

解决方法是重新设置数据共享和权限，或者联系软件协作者。

4. 其他问题4.1. 软件界面和使用方法问题该问题通常是因为用户对软件界面和使用方法不熟悉。

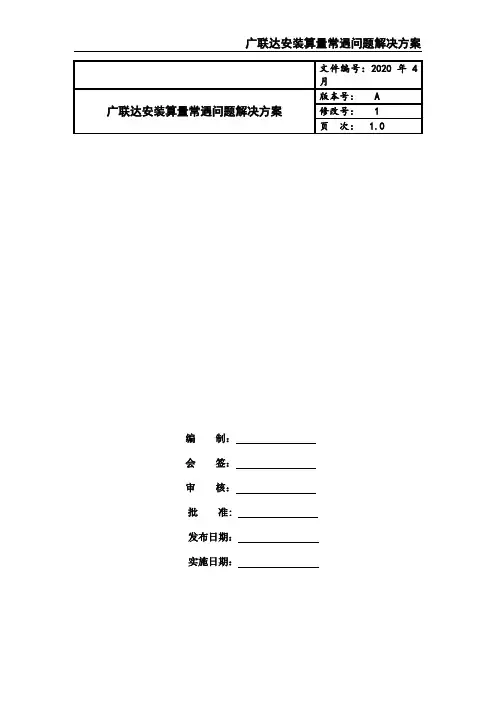

文件编号：2020年4月广联达安装算量常遇问题解决方案版本号： A 修改号： 1 页次： 1.0编制：会签：审核：批准: 发布日期：实施日期：桥架内的线如何处理如何快速桥架配线为什么打开工程找不到图纸了图例识别如何操作如何分解CAD块图纸在一个界面不显示，其他界面都显示如何复制构件图元到其它楼层如何定位CAD图纸报错：没有与桥架相连的点或管为什么导图时可以预览，但导入软件无法显示批量生成单立管怎么应用消防管道自动识别怎么应用如何设置CAD图纸比例组合管道如何使用为什么导入CAD图纸时特别卡设置起点功能如何应用组合管道如何使用如何布置跨层立管设置起点功能如何应用如何快速修改灯具标高一根CAD线代表两根电缆导管，如何分开设置怎样查找图元批量生成多立管如何应用如何显示模块导航栏批量识别通头如何应用如何导入布局中的图纸长度和超高长度的区如何将隐藏了的CAD图层显示出来批量选择功能键在什么位置软接头如何处理如何在立管上布置阀门管道上的黑色箭头怎么取消为什么块存盘时只能选中一个专业的图元电气系统图识别的按钮在什么位置通风通头工程量如何计算设备连管如何应用回路标识识别功能如何应用CAD线断开了，导管也断开了，怎么处理扣立管功能如何应用为什么无法选择起点如何将定义好的构件复制到其它楼层管道属性里的标高是指管道哪个位置的标高如何把管线识别到墙中心线如何识别一条CAD线代表的多种管道如何处理图元与图纸错位如何检查线缆在桥架中的计算路径图纸导入软件显示不全，如何处理二次导图导致原图履盖了，如何处理为什么漏量检查出来的导管是己经识别了的导管线槽里怎么配电线如何快速识别相同户型的大样图图元如何给竖向桥架分段配线为什么图纸到入软件是斜的定位CAD图纸是否需要识别轴网如何导入CAD布局图消防器具和模块在新建时单立管和多立管如何区分水平管与立管的工程量如何区分开来为什么风管识别后通头没有生成设置了靠墙构件设别方式为按墙中心线识别，为什么还在墙边线如何取消选择好的起点绘图输入界面表格输入后为什么报表不显示工程量CAD图被隐藏了如何显示出来报错提示“阀兰阀门（水）”布置不正确，超出楼层设置范围一键识别功能如何操作楼层间如何复制构件在防雷接地方面引上引下线怎么识别报错提示：. 不允许在相同位置布置如何查看选择起点后的桥架内配线走向及工程量识别立管时，为何CAD图上代表立管的圆圈无法选择桥架直接连接了二个设备，电缆如何布置如何计算灯带的长度如何计算竖井内工程量合法性检查如何应用两管道相交需绕过去，怎么处理实际最好的办法就是在划完第一根管的时候将距相交处一定距离的两边打断，再将此节管道重置标高。

安装常见冋题1、如何将定义好的构件复制到其他楼层？解决方法：1:在当前层，楼层-【复制构件到其他楼层】2:在目标层，楼层-【从其他楼层复制选定构件】2、为什么绘图区最下面的状态条看不到了？解决方法：这个很明显都看出来是电脑下方的任务栏挡住了软件最下方的显示，如图：3、上下层的立管错位了如何对齐？解决方法：从首层开始-菜单栏-工具-【设置原点】-找每层公共的那根立管点一下，图元会消失，按全屏即可显示出来，切换楼层去其他楼层，挨个操作此功能，选择相同位置的立管，即可。

4、为什么动态观察看不到图纸和构件？解决方法：工具-合法性检查（F5）,将所有报错的挨个双击，修改报错位置即可。

5、如何取消绘图界面图元的名称？解决方法：方法一：菜单栏-视图-【构件图元显示设置】（F12），在弹出来的窗口里面，将右边的对勾去掉即可方法二：左边导航栏里面每种构件后面都有一个字母，按Shift+该字母即可显示或隐藏名称。

6、如何查看适用于软件安装的电脑配置？解决方案：菜单栏帮助-文字帮助-软件安装与卸载-软件运行环境，即可查看到 所需电脑配置的最低要求。

（XL 2II 口佛助文占 & P7、报错提示：阀门法兰（水）布置不正确，超出楼层设置范围 如图:]\ 4阀门法兰冰尸布置不正确 > 超出桂层设詈苑围解决思路：合法性检查都能成功，就是在汇总计算时候提示, 和标咼有关系。

解决方法：经过查看工程最顶层的管道标高超出了工程顶层的标高，管道上面还 布置的阀门所以才有这个报错。

将管道标高设置在工程标高范围内即可。

8报错提示：配电箱设置不正确，超出楼层设置范围，如图:解决方法：配电箱的标高不能超出整个工程的楼层高度。

解决方法：配电箱柜界软件运存环境-9删K 单X AcADiij5ft®E *电塔栗草 *电门标单 » $累篥单 就秤罰运行建度会因为意弼计3MfL 再“配蓋叫芋圈而略衬不何$ T DG 基ItffrJT 于汁・机耳嫌配覽的豪水費求】Inter Pent un 4 埋£f 我亶jS Wndows XP 、Windows Vista^ Windows 7ICS RAM独立虛卡于£12M 並祥）原旣千10GB 可用證盘仝|filBdW 3也立叢色感更*出祝时的科良蛊示农灿2孙料日或甕鬲旳狂示春牛構軍COROMIEM根据提示看应该是I 摆•如3尸5 且录心無iqp »*s ）<・面-选中配电箱- 属性- 距地高度发现输入的是-10000，超出了整个工程的最低标高，重新修改正确才去汇总计算即可。

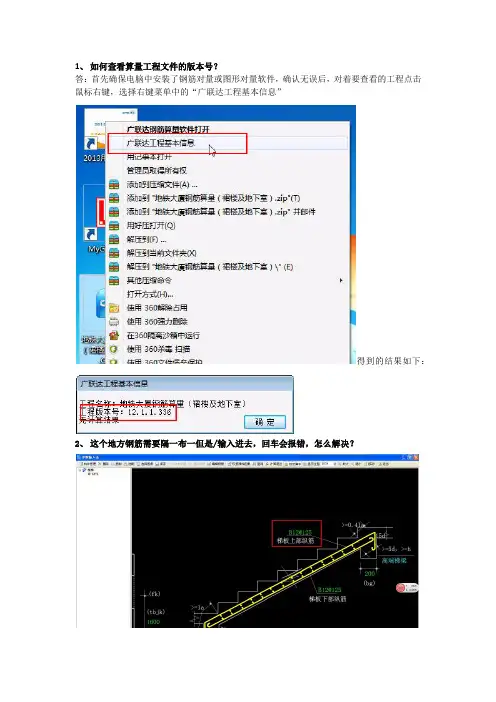

1、如何查看算量工程文件的版本号？答：首先确保电脑中安装了钢筋对量或图形对量软件，确认无误后，对着要查看的工程点击鼠标右键，选择右键菜单中的“广联达工程基本信息”得到的结果如下：2、这个地方钢筋需要隔一布一但是/输入进去，回车会报错，怎么解决？答：输进去报错，那就说明不支持，不支持的话就按1种去输入，输完以后计算退出在计算结果中添加另一种钢筋，把原钢筋的根数减半，最后锁定这个构件就可以了。

3、启动软件报错，提示“没有检测到广联达授权服务”，暂无截图答：加密锁驱动没有正确安装导致的问题，需要安装高版本的加密锁驱动，建议安装最新的230版本加密锁驱动。

4、网络很正常，所有电脑的加密锁驱动也都是装的同样地版本，网络锁主机的服务器也是启动了得，但是就有些客户机电脑就是检测不到加密锁，这是怎么回事？答：是因为客户机上的windows防火墙没有关闭，进入电脑的控制面板中关闭就好了。

小知识：如果客户机加密锁设置程序选择的是“自动查找主机”，那就必须把客户机、网络锁主机的windows自带的防火墙关闭，否则就要指定网络锁主机的IP。

5、外墙装修怎么没有考虑室外地坪呀？答：基础层没有画墙，没有画构件。

6、这里改不了什么原因啊？答：这说明这一跨中出现了2个或多个小跨，你去下面的表格里看看就明白了，要去原位标注的表格里面去改。

7、打开2013土建工程，提示“这是一个新版规则10.1.1.528做的工程”，打不开是怎么回事？答：原因是江西的规则做过更新，升过一次级，去服务新干线上重新下一个2013土建算量安装一下即可。

8、组合到阳台里面的现浇板，为什么在查看现浇板的量的时候还能看到，这不是重算了吗？这量怎么提？答：软件其实已经提供了方便提量的功能，包括使用“分类查看工程量”和“查看报表”两个方法提量，界面上都有一个“隐藏房间、组合构件明细”的功能，操作一下就可以了。

9、为什么我的电脑每次使用的时候都要重新安装一下加密锁驱动才能使用打得开广联达软件？而且只要一重启电脑就又不行了。

安装算量高频问题（第二版）2011年12月828版本交底部分…………P3-7 给排水专业………………….P8-P9 电气专业……………………..P9-P18 消防专业………………………P19 CAD……………………………..P20828版本新增功能一、风口业务背景对于风口，有很多侧风口、带立管风口，在GQI2011的828版本增加了对于侧风口、带立管风口的识别操作步骤新建风口（侧风口）1、在风管部件构件类型下，可新建风口（风口有标高）、侧风口识别风口（侧风口）1、识别风口时，可选择风口或侧风口进行识别。

2、识别风口后，如果需要生成短立管，则至通风管道构件类型界面，执行设备连管功能，该短立管长度会随着风口标高的改变自动改变3、识别好的风口不论是风口还是侧风口，都属于该主管道的附属构件。

其附属属性与其它风管部件一样，删除、复制时均会联动绘制风口（侧风口）1、对于风口，与识别一样，如果需要生成短立管，需要执行一次设备连管的操作2、对于侧风口，当在风管上一侧点击布置时，侧风口会自动生成在风管的外侧二、检查系统回路业务背景通过该功能，可以检查或显示一条回路或一个系统上的所有图元操作步骤1、在任一有图元的构件类型下，点击右键或菜单栏上工具按钮下的“检查系统回路”按钮2、点击任一想要查看系统回路的图元，该图元所在的系统类型、汇总信息、回路编号均相同的所有图元均亮绿色显示3、如想查看其它系统，则点击其它图元，如不想查看这个系统，则可点击该路径上任一图元。

4、该功能支持三维操作三、图元颜色显示操作步骤1、新建构件，对于构件，可以选择颜色。

在构件下的图元颜色默认为该颜色，各图元颜色也可自行调整2、如果希望整体调整某一系统或回路的颜色，可以点击菜单栏-工具-系统样式，进行统一调整。

3、在调整时，仅对勾选了生效的系统才能进行统一颜色设置（如下图，就是系统类型一样的管道颜色设置更改）四、组合管道移植组合管道被移植到了消防电和弱电智控中。

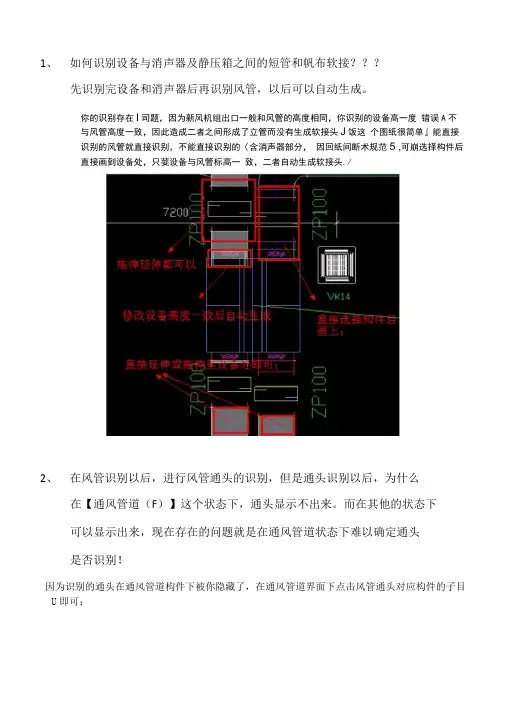

1、如何识别设备与消声器及静压箱之间的短管和帆布软接先识别完设备和消声器后再识别风管，以后可以自动生成。

你的识别存在I司题，因为新风机组出口一般和风管的高度相同，你识别的设备高一度错误A不与风管高度一致，因此造成二者之间形成了立管而没有生成软接头J饭这个图纸很简单』能直接识别的风管就直接识别，不能直接识别的〈含消声器部分，因回纸间断术规范5 ,可崩选择构件后直接画到设备处，只荽设备与风管标高一致，二者自动生成软接头./2、在风管识别以后，进行风管通头的识别，但是通头识别以后，为什么在【通风管道（F）】这个状态下，通头显示不出来。

而在其他的状态下可以显示出来，现在存在的问题就是在通风管道状态下难以确定通头是否识别！因为识别的通头在通风管道构件下被你隐藏了，在通风管道界面下点击风管通头对应构件的子目U即可；3、安装算量里复制、移动等有没有快捷键呀？选择号构件后，右键，再按C或V就能实现复制和移动的作用。

4、在进行图例识别和管道识别时，有时候会选中图例和标注确认后，出现不能识别的现象，应如何解决？？这个原因是因为软件默认图例和标注之间的距离是一定的，我们可以通过cad操作设置命令按钮进行cad识别选项中值属性的修改，将其间水平管识别时标识和CAD线的最大距离增大其的数值即可。

5、在进行cad风管识别以后，有部分风管未识别上，然后我进行逐个识别的剩余风管，但是在识别通头以后出现通头识别问题，是四通的识别成了三通，请问如何进行修改？？？一.毛病的产生：1.风管没有全部识别完成就开始识别通头。

2.（左）有通头的地方，风管不能连着，应该断开。

二，不能修改，因为通头删除后（风管就展开了），就无法重新识别通头了，必须全部删除，重新来过6、为什么在进行立管识别时，进行给水立管和雨水立管识别时，鼠标不能选中立管的圆圈，而进行排水立管识别时却可以，请问如何解决？？？可以通过管道编辑下的布置立管识别7、识别立管的方法？a选择识别立管、b布置立管、c扣立管、d设置相应的标高来进行识别8、如何改变识别后管线的颜色？？？可以通过工具下的叠样式进行改变相应管道的颜色，使之更加显著。

88宁夏这样的系统图如何导入？89宁夏导入CAD图，移动鼠标提示报错：90宁夏通风空调中 软管的量怎么算？91宁夏暖通cad图，用安装算量软件打开以后，cad图上的字体重叠92宁夏通风空调中，风管通头为什么没有工程量？如图：93宁夏识别风管部件报错分支常见问题集-GQI2009线，针对此情况，软件增加的有“按墙中心识别”这个选项。

只要选择了，在进行管大，删除风管中的多余字符安装算量为了避免每次做工程都要套定额，都要选用工程量表达式，可以新建一个工程将各类构件都新建好并套用定额，选择好工程量表达式作为模板。

因为CAD中，标识和图例在同一图层。

所以无法用标识识别，处理方法，在cad中将标这种横向系统图如果要导入需要在CAD中或软件中顺时针旋转90度之后才能导入，要求竖向上是对齐的将CAD图在CAD中分割，然后再导入就没有问题了，不会出现报错这个可以按设备识别，软件将个数计算出来后，用个数乘以单个面积就能将软管的总面积算原因：用户的电脑上安装了AutoCAD，且CAD字体文件txt.shx文件版本过老。

解决：替换cad安装路径下的原始文件（参考“改cad字体大小文件”。

此文件4月份下发过）风管通头，是不计算工程量的，只是为了连接风管构件原因：风管计算长度的时候，需要计算到通头中心线；识别完通头在删除了也可以提示：不能选择超过一个标识，请确认！原因：风口里有一些字符，需要把cad图放很大才能看到在识别灯器具的时候应先复杂后简单的原则，这种情况是因为没有先识别双向的指示是可以的，在cad操作-cad识别选项中-连续cad图之间的误差值进行修改即可选择识别是一条条CAD线的选择后识别成该构件，而标识识别可以将带这个标识的所有CAD线一次性批量识别成该构件，标识识别属于一个批量操作选择识别，自动识别和标识识别玻璃钢蝶阀 消声器 静压箱风机 净化设备 风帽–生成单立管是按指定构件生成一根立管，已有立管的不再生成立管。

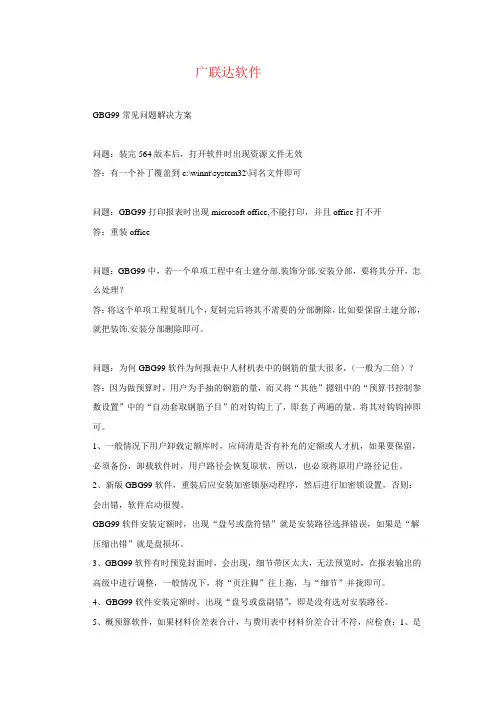

广联达软件GBG99常见问题解决方案问题：装完564版本后，打开软件时出现资源文件无效答：有一个补丁覆盖到c:\winnt\system32\同名文件即可问题：GBG99打印报表时出现microsoft office,不能打印，并且office打不开答：重装office问题：GBG99中，若一个单项工程中有土建分部.装饰分部.安装分部，要将其分开，怎么处理？答：将这个单项工程复制几个，复制完后将其不需要的分部删除，比如要保留土建分部，就把装饰.安装分部删除即可。

问题：为何GBG99软件为何报表中人材机表中的钢筋的量大很多，（一般为二倍）？答：因为做预算时，用户为手抽的钢筋的量，而又将“其他”摁钮中的“预算书控制参数设置”中的“自动套取钢筋子目”的对钩钩上了，即套了两遍的量。

将其对钩钩掉即可。

1、一般情况下用户卸载定额库时，应问清是否有补充的定额或人才机，如果要保留，必须备份，卸载软件时，用户路径会恢复原状，所以，也必须将原用户路径记住。

2、新版GBG99软件，重装后应安装加密锁驱动程序，然后进行加密锁设置，否则：会出错，软件启动很慢。

GBG99软件安装定额时，出现“盘号或盘符错”就是安装路径选择错误，如果是“解压缩出错”就是盘损坏。

3、GBG99软件有时预览封面时，会出现，细节带区太大，无法预览时，在报表输出的高级中进行调整，一般情况下，将“页注脚”往上拖，与“细节”并拢即可。

4、GBG99软件安装定额时，出现“盘号或盘副错”，即是没有选对安装路径。

5、概预算软件，如果材料价差表合计，与费用表中材料价差合计不符，应检查：1、是否有材料价差的材料没有输出。

2、检查取费表取费基数，及子目类别。

GBG8.0常见问题解决方案问题：安装加密锁驱动时出现"安装错误…..3"答：拷到硬盘安装。

问题：安装工程的单位概预算表中有分部小计汇总行，而且每个合计行下边还有空行，土建工程的就没有分部的合计。

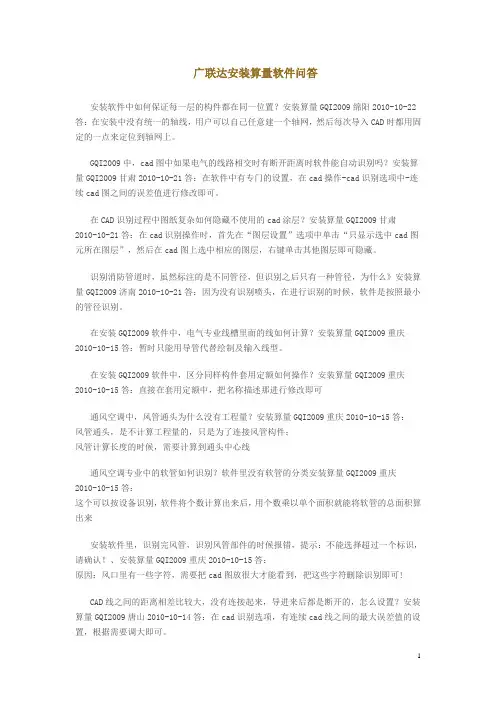

广联达安装算量软件问答安装软件中如何保证每一层的构件都在同一位置？安装算量GQI2009绵阳2010-10-22答：在安装中没有统一的轴线，用户可以自己任意建一个轴网，然后每次导入CAD时都用固定的一点来定位到轴网上。

GQI2009中，cad图中如果电气的线路相交时有断开距离时软件能自动识别吗？安装算量GQI2009甘肃2010-10-21答：在软件中有专门的设置，在cad操作-cad识别选项中-连续cad图之间的误差值进行修改即可。

在CAD识别过程中图纸复杂如何隐藏不使用的cad涂层？安装算量GQI2009甘肃2010-10-21答：在cad识别操作时，首先在“图层设置”选项中单击“只显示选中cad图元所在图层”，然后在cad图上选中相应的图层，右键单击其他图层即可隐藏。

识别消防管道时，虽然标注的是不同管径，但识别之后只有一种管径，为什么》安装算量GQI2009济南2010-10-21答：因为没有识别喷头，在进行识别的时候，软件是按照最小的管径识别。

在安装GQI2009软件中，电气专业线槽里面的线如何计算？安装算量GQI2009重庆2010-10-15答：暂时只能用导管代替绘制及输入线型。

在安装GQI2009软件中，区分同样构件套用定额如何操作？安装算量GQI2009重庆2010-10-15答：直接在套用定额中，把名称描述那进行修改即可通风空调中，风管通头为什么没有工程量？安装算量GQI2009重庆2010-10-15答：风管通头，是不计算工程量的，只是为了连接风管构件；风管计算长度的时候，需要计算到通头中心线通风空调专业中的软管如何识别？软件里没有软管的分类安装算量GQI2009重庆2010-10-15答：这个可以按设备识别，软件将个数计算出来后，用个数乘以单个面积就能将软管的总面积算出来安装软件里，识别完风管，识别风管部件的时候报错，提示：不能选择超过一个标识，请确认！、安装算量GQI2009重庆2010-10-15答：原因：风口里有一些字符，需要把cad图放很大才能看到，把这些字符删除识别即可!CAD线之间的距离相差比较大，没有连接起来，导进来后都是断开的，怎么设置？安装算量GQI2009唐山2010-10-14答：在cad识别选项，有连续cad线之间的最大误差值的设置，根据需要调大即可。

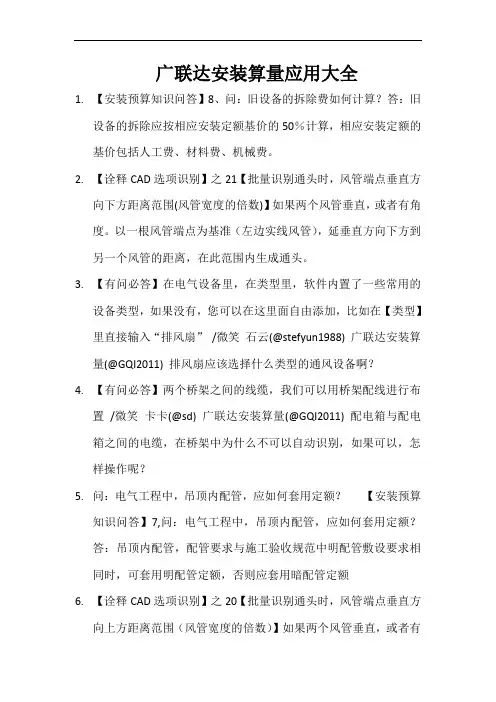

广联达安装算量应用大全1.【安装预算知识问答】8、问：旧设备的拆除费如何计算？答：旧设备的拆除应按相应安装定额基价的50％计算，相应安装定额的基价包括人工费、材料费、机械费。

2.【诠释CAD选项识别】之21【批量识别通头时，风管端点垂直方向下方距离范围(风管宽度的倍数)】如果两个风管垂直，或者有角度。

以一根风管端点为基准（左边实线风管），延垂直方向下方到另一个风管的距离，在此范围内生成通头。

3.【有问必答】在电气设备里，在类型里，软件内置了一些常用的设备类型，如果没有，您可以在这里面自由添加，比如在【类型】里直接输入“排风扇”/微笑石云(@stefyun1988) 广联达安装算量(@GQI2011) 排风扇应该选择什么类型的通风设备啊？4.【有问必答】两个桥架之间的线缆，我们可以用桥架配线进行布置/微笑卡卡(@sd) 广联达安装算量(@GQI2011) 配电箱与配电箱之间的电缆，在桥架中为什么不可以自动识别，如果可以，怎样操作呢？5.问：电气工程中，吊顶内配管，应如何套用定额？【安装预算知识问答】7,问：电气工程中，吊顶内配管，应如何套用定额？答：吊顶内配管，配管要求与施工验收规范中明配管敷设要求相同时，可套用明配管定额，否则应套用暗配管定额6.【诠释CAD选项识别】之20【批量识别通头时，风管端点垂直方向上方距离范围（风管宽度的倍数）】如果两个风管垂直，或者有角度。

以一根风管端点为基准（左边实线风管），延垂直方向上方到另一个风管的距离，在此范围内生成通头。

7.【安装预算知识问答】6,问：变压器吊芯试验应如何计算？答：吊芯试验已包括在“变压器系统调试”定额内，不得另行计算。

8.【安装预算知识问答】5、问：安装工程高层建筑增加费中“高层建筑”的含义是什么？答：安装工程高层建筑增加费中“高层建筑”的含义是：六层以上的多层建筑（不含六层）或总高度超过20米（室外设计正负零至檐口的高度）以上（不包括屋顶水箱间、电梯间、屋顶平台出入口等）的各类建筑物。

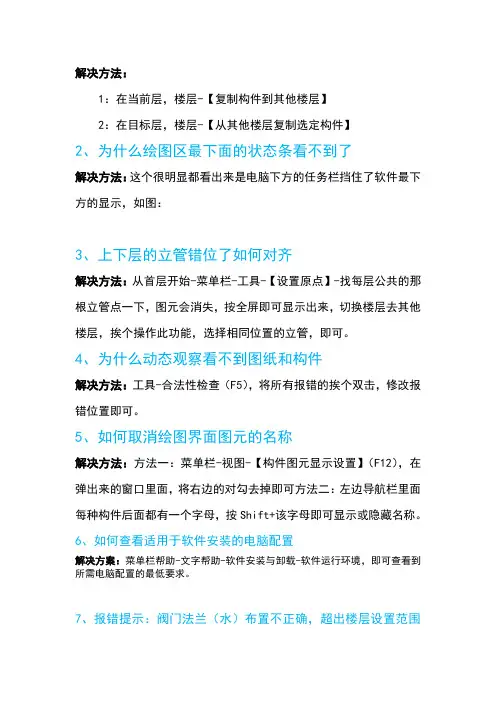

解决方法：1：在当前层，楼层-【复制构件到其他楼层】2：在目标层，楼层-【从其他楼层复制选定构件】2、为什么绘图区最下面的状态条看不到了解决方法：这个很明显都看出来是电脑下方的任务栏挡住了软件最下方的显示，如图：3、上下层的立管错位了如何对齐解决方法：从首层开始-菜单栏-工具-【设置原点】-找每层公共的那根立管点一下，图元会消失，按全屏即可显示出来，切换楼层去其他楼层，挨个操作此功能，选择相同位置的立管，即可。

4、为什么动态观察看不到图纸和构件解决方法：工具-合法性检查（F5），将所有报错的挨个双击，修改报错位置即可。

5、如何取消绘图界面图元的名称解决方法：方法一：菜单栏-视图-【构件图元显示设置】（F12），在弹出来的窗口里面，将右边的对勾去掉即可方法二：左边导航栏里面每种构件后面都有一个字母，按Shift+该字母即可显示或隐藏名称。

6、如何查看适用于软件安装的电脑配置解决方案：菜单栏帮助-文字帮助-软件安装与卸载-软件运行环境，即可查看到所需电脑配置的最低要求。

7、报错提示：阀门法兰（水）布置不正确，超出楼层设置范围如图：解决思路：合法性检查都能成功，就是在汇总计算时候提示，根据提示看应该是和标高有关系。

解决方法：经过查看工程最顶层的管道标高超出了工程顶层的标高，管道上面还布置的阀门所以才有这个报错。

将管道标高设置在工程标高范围内即可。

8、报错提示：配电箱设置不正确，超出楼层设置范围，如图：解决方法：配电箱的标高不能超出整个工程的楼层高度。

解决方法：配电箱柜界面-选中配电箱-属性-距地高度发现输入的是-10000，超出了整个工程的最低标高，重新修改正确才去汇总计算即可。

9、如何隐藏已经识别好的构件图元方案一：视图--构件图元显示设置（快捷键F12）--给需要隐藏的构件前面去掉对勾--确定即可。

方案二：英文状态下按键盘上热键。

10、为什么在动态观察下不能选中立管查看工程量呢解决方案：导管识别在电缆导管界面了，电线导管界面是不能选中的，切换到电缆导管界面即可正常操作。

广联达算量软件常见问题处理广联达算量软件常见问题处理1、建立轴网时只能使用“常用值”中给出的数据吗？如果常用值中没有的数值怎么办？答：建立轴网时列出“常用值”是为了方便用户的使用。

用户可以在“轴距”栏中输入“常用值”中没有的数据。

2、建立轴网时只能在窗口中一行行的输入吗，如何能将一个方向的数据快速输入？答：可在新建轴网界面的“定义数据”窗口内按“轴号，轴距，轴号，轴距，轴号，轴距，轴号，……”的格式输入，轴号与轴距间一定要有逗号分隔，即可将一个方向的轴网数据快速输入。

3、建立轴网时如果有连续相同的轴距数据如何快速输入？答：可以输入“轴距*相同个数”实现连续相同轴网数据的快速输入。

4、建立圆弧轴网时轴号的排列方向与实际图纸相反，怎么调整？圆弧轴网界面的“起始半径”是什么含义？答：可使用圆弧轴网界面的“轴号反向”功能，调整圆弧轴网轴号的方向。

圆弧轴网界面的“起始半径”是指圆弧轴网起始的第一根轴线距圆心的距离。

5、实际工程的轴网轴线间不是90°相交，软件可以建立吗？软件可以处理哪几种轴网？答：可使用“斜交轴网”界面功能建立轴网轴线非90°相交的轴网。

软件可以处理正交、圆弧、斜交三种轴网。

6、输入轴网时轴网的插入点可以改变吗？答：可使用新建轴网界面内的“改变插入点”功能改变轴网的插入点，插入点可在轴网的角点间转换。

7、当前工程的轴网数据可以在其他工程中重复利用吗？答：可使用新建轴网界面内的“存盘”、“读取”功能配合使用，用“存盘”功能存盘当前工程轴网再在其他工程中用“读取”功能读取存盘的轴网即可实现轴网数据的重复利用。

8、轴网已经建立且已输入到绘图界面，发现有个轴距输错了。

需要将输入的轴网和建立的轴网全部删除重新建立再输入吗？答：可使用轴网管理窗口中的“修改”功能，修改错误的轴距后绘图界面已输入的轴网也会随着修改。

9、不在主轴网上的构件如何快速定位？答：可以建立辅轴，利用辅轴与辅轴、辅轴与主轴的交点定位构件。

广联达安装算量知识问答
、为什么在安装识别单管荧光灯，把之前双管识别好的图例也改成单管的？位置也变了?
答: 软件会根据名称最后识别的图例作为这个名称的图例。

你肯定是识别单管荧光灯的时候没有新建，而是直接引用双管荧光灯这个构建了。

每个构建一定要新建，并进行对应，这样就不会出现上述症状了。

2、在GQI2011中，为什么导入CAD图的时候出现会另存为的窗口？
答：因为软件要对各楼层导入的CAD图纸在对应的楼层保存，所以要事先告诉软件图指保存的位置。

就会直接提示保存的界面，输入路径保存后，就直接可以导入CAD图即可。

3、管道相交，但没有生成通头。

答：这个问题不断有人问，有必要再拿出来做下总结。

可能有以下原因：1.系统类型不同；2.三维观察时，标高不同；3.可以试一试延伸水平管；
4.排除以上原因还没有通头，可以点生成通头功能。

4、导入的电子图，为什么是斜的？
答：你在三维状态下呢，切换到俯视即可。

88宁夏这样的系统图如何导入？89宁夏导入CAD图，移动鼠标提示报错：90宁夏通风空调中 软管的量怎么算？91宁夏暖通cad图，用安装算量软件打开以后，cad图上的字体重叠92宁夏通风空调中，风管通头为什么没有工程量？如图：93宁夏识别风管部件报错分支常见问题集-GQI2009线，针对此情况，软件增加的有“按墙中心识别”这个选项。

只要选择了，在进行管大，删除风管中的多余字符安装算量为了避免每次做工程都要套定额，都要选用工程量表达式，可以新建一个工程将各类构件都新建好并套用定额，选择好工程量表达式作为模板。

因为CAD中，标识和图例在同一图层。

所以无法用标识识别，处理方法，在cad中将标这种横向系统图如果要导入需要在CAD中或软件中顺时针旋转90度之后才能导入，要求竖向上是对齐的将CAD图在CAD中分割，然后再导入就没有问题了，不会出现报错这个可以按设备识别，软件将个数计算出来后，用个数乘以单个面积就能将软管的总面积算原因：用户的电脑上安装了AutoCAD，且CAD字体文件txt.shx文件版本过老。

解决：替换cad安装路径下的原始文件（参考“改cad字体大小文件”。

此文件4月份下发过）风管通头，是不计算工程量的，只是为了连接风管构件原因：风管计算长度的时候，需要计算到通头中心线；识别完通头在删除了也可以提示：不能选择超过一个标识，请确认！原因：风口里有一些字符，需要把cad图放很大才能看到在识别灯器具的时候应先复杂后简单的原则，这种情况是因为没有先识别双向的指示是可以的，在cad操作-cad识别选项中-连续cad图之间的误差值进行修改即可选择识别是一条条CAD线的选择后识别成该构件，而标识识别可以将带这个标识的所有CAD线一次性批量识别成该构件，标识识别属于一个批量操作选择识别，自动识别和标识识别玻璃钢蝶阀 消声器 静压箱风机 净化设备 风帽–生成单立管是按指定构件生成一根立管，已有立管的不再生成立管。

广联达图形算量常见问题解答（DOC）广联达图形算量一、1、一个房间出现不同材质的墙，怎样能把他们的装修面积分开？答：房间构件的工程量代码中提供了按材质划分的墙面装修工程量：只要在建立房间构件时，套取相应的子目，然后选择正确的工程量代码即可。

注意：若房间中的某一面墙为分层墙，分层墙的墙面装修工程量是按照底层墙材质计算的。

2、女儿墙压顶如何处理？答：女儿墙压顶可以利用圈梁来代替，建立一个圈梁构件，但名称命名为女儿墙压顶，做法也套压顶子目。

这里有一点需要注意，圈梁在计算模板面积的时候只计算两侧的，但压顶需要计算底模，所以我们在计算模板的时候要自己手工编辑一下工程量代码，把压顶底侧的模板加进去即可。

3、关于独立柱的粉刷软件怎么处理？答：在房间构件中有独立柱的周长工程量代码，所以我们在计算独立柱粉刷工程量时要在房间里计算。

即若要计算独立柱的粉刷工程量我们就要建立房间构件把独立柱围在房间里。

注意在套工程量代码时需要手工编辑一下，用独立柱的周长乘粉刷高度即可。

4、升级以后的图形算量软件，每一层的构件都的单独套定额，名称相同的可以复制到其他层里面，如果从钢筋里面导入图形的，每一层梁名称都不相同，是否都得在每一层里面单独套用定额，有没有什么简单的方法？而且还得每一层检查，原来只在构件管理中套用一层就可以了，相对繁琐多了，有没有什么更好得方法，套定额快速一些？答：可以使用做法刷的功能进行全楼统一套取；或者可以用“构件层复制”功能。

并且在构件属性中有“过滤”功能，可过滤出未套定额子目的构件；说明：图形分层主要是为了与钢筋相同，这样学习起来比较简单，并且，对于砼标高不同的情况处理也是比较简单的。

5、如何画断面是直角梯形的墙？答：目前软件不能直接处理这种形状的墙体，若一定要用软件来计算它的体积我们可以把这道墙放倒，可以利用板来代替计算，墙体积长度为板厚，墙的断面即为板的形状，利用这种方式可以计算出墙体积，若墙上有门窗洞可以用板洞来代替。

广联达安装软件算量小知识----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方安装给排水中怎样在立管上布置阀门附件,安装算量GQI2009西安2010-4-14 答:建议首选手工统计。

整根立管目前只能浮在立管的顶上，可以建议用户将立管打断成好几根，就可以每根布一个附件(追求效果时可如此)。

通风中的天圆地方怎样处理,安装算量GQI2009西安2010-4-14 答:天圆地方根据计算规则，一般都是计算中心点(也就是各加一半)，但可能各地区计算规则(定额)不一样，需要具体考虑。

处理方式目前还不好处理，需要手动处理一下。

将两边各画一半通风空调中，识别通头时，选择大小风管是否有顺序规定,安装算量GQI2009西安2010-4-14答:a.直通无顺序规定，不论先选大管还是小管都能自动生成通头且不对量产生影响。

这个主要是为了生成通头形状好看一些。

b.三通量会有影响，这个误差主要是因为计算时，找交点的先后顺序不同而产生的。

用户在识别图时，计算风管找中心点时，这三条线的交点可能不在同一点，这就要用户判断是哪两条管先相交，先相交的生成一个交点，再与后相交的生成通头。

注:后续会收集一下用户通常使用习惯，也就是通头生成顺序，收集齐后，可以考虑依据用户习惯软件自动默认一个顺序生成软件中套做法，我删掉套过的定额或清单后，再汇总报表里仍然有原来套过的清单，只是没量了,答:构件中套用的做法会保留在工程量定义中，所以报表会有显示。

工程量定义中有一个功能叫(过滤)，套完所有做法后，你可以过滤一下，删除即可。

----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方对于安装工程中，超过3.6m就需要计算超高降效的，在软件里头这个是可以计算的吗,答:可以，你在计算设置中的超高起始值设置好，软件是会自动得出这个超高部分的工程量的对于桥架里头只需算管不需算线怎么处理安装算量GQI2009长沙2010-4-12 答:你可以用设置起点，和选择起点的功能来计算桥架中的导线，包括跨层的桥架在安装软件里头也是可以计算的在电气工程中，对于立管，照明灯具只需要一根立管，而开关插座则需要根据实际情况来判断立管的数量，那么在软件里头是怎么处理的安装算量GQI2009长沙2010-4-12答:软件生成灯具的立管是生成一根，开关插座生成立管是有几根水平线与之相交就生成几根立管在电气工程中，有很多立管，在软件里头怎么处理安装算量GQI2009长沙2010-4-12答:对于电线导管的立管是会自动生成的，但是必须按照顺序识别，先识别电气设备，照明灯具和开关插座后，再识别导线，软件会按照各构件的离地高度自动生成立管管道遇到柱或者梁的话需要绕过柱或者梁，这个需要删掉原来的管重新画吗安装算量GQI2009长沙2010-4-12答:用“扣立管”的功能来处理----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方给排水工程中，先识别水平管，在布置立管后，水平管可立管没有连接起来，怎么快速把这两个管连接起来,答:可以用延伸水平管的功能，软件会自动按水平管查找立管，并生成通头消防喷淋里头，每个喷淋头下面都有一小段立管，怎么杨快速布置这种立管安装算量GQI2009长沙2010-4-12答:必须先识别喷淋头，再识别管道，在识别的时候可以用标识识别，在弹出的对话框中输入立管的型号就可以了安装算量软件识别的基本功能,安装算量GQI2009长春2010-4-12 答:数量的均可以采用“图例识别”和“标识识别”;凡是涉及到管线长度的均采用“选择识别”和“选择识别立管”，前者用于识别水平管道，后者用于识别立管。

常见问题广联达安装算量GQI2013通风空调专业通风管道如何绘制？参考答案下面针对通风空调专业对定义功能一一介绍。

第一步：通过切换楼层选择所建构件属于的楼层第二步：点击“新建”按钮定义构件的属性信息，然后按照工程图纸属性进行编辑第三步：定义构件结束后，在右侧清单列项区选择本构件对应的清单项。

清单列项区功能介绍可参见工程量定义说明：1、——根据图纸定义构件类型。

2、——删除已建好的构件。

3、——新建的构件属性与原有构件类似时，选择【复制】功能，然后针对局部进行修改即可。

4、——新建构件后点击【重命名】可以根据实际工程信息进行修改。

5、——即对所建构件进行排序，下拉选择提供4种排序方法。

根据实际情况勾选即可。

6、——即筛选，对已建构件的使用情况进行筛选7、——相同构件会分布各个楼层，如果同样的构件在其他楼层已经定义好，则点击【从其他楼层复制构件】即可。

8、——与【从其他楼层复制构件】相同，在本层定义好构件，如果其他楼层也有，则点击【复制构件到其他楼层】。

9、——根据关键字进行快速查找已建构件。

10、——对构件进行排序，选定构件，点击上移，此构件位置便上升。

11、——与上移相对应，选定构件，点击下移，此构件位置便下降常见问题：编辑导入CAD图后，CAD图显示的字体超大。

怎么办？问题原因用户的电脑上安装了AutoCAD ，且CAD字体文件txt.shx 文件版本过老。

程序原理电脑上安装了AutoCAD ，软件中的字体会直接使用CAD 的txt.shx 字体进行显示，以达到显示效果类似AutoCAD 的样式。

解决方案将附件的txt.shx 文件复制到CAD 的安装目录下的fonts 文件夹下，覆盖源文件即可。

第一步，在桌面上的AutoCAD 图标上点右键，执行“属性”第二步，在弹出的窗口中，点击“查找目标”。

第三步：在弹出的AutoCAD安装目录里，点击进入fonts文件夹，然后将txt.shx复制进去，覆盖源文件即可。

桥架内的线若何处理？若何快速桥架配线？为什么打开工程找不到图纸了？图例辨认若何操纵？若何分化CAD块？图纸在一个界面不显示,其他界面都显示若何复制构件图元到其它楼层？若何定位CAD图纸报错：没有与桥架相连的点或管为什么导图时可以预览,但导入软件无法显示？批量生成单立管怎么运用？消防管道主动辨认怎么运用？若何设置CAD图纸比例？组合管道若何运用？为什么导入CAD图纸时特殊卡？设置起点功效若何运用？组合管道若何运用？若何安插跨层立管？设置起点功效若何运用？若何快速修正灯具标高？一根CAD线代表两根电缆导管,若何离开设置？如何查找图元？批量生成多立管若何运用？若何显示模块导航栏？批量辨认通头若何运用？若何导入计划中的图纸？长度和超高长度的区？若何将隐蔽了的CAD图层显示出来？批量选择功效键在什么地位？软接头若何处理？如安在立管上安插阀门？管道上的黑色箭头怎么撤消？为什么块存盘时只能选中一个专业的图元？电气体系图识此外按钮在什么地位？通风通头工程量若何盘算？装备连管若何运用？回路标识辨认功效若何运用？CAD线断开了,导管也断开了,怎么处理？扣立管功效若何运用？为什么无法选择起点？若何将界说好的构件复制到其它楼层？管道属性里的标高是指管道哪个地位的标高？若何把管线辨认到墙中间线？若何辨认一条CAD线代表的多种管道？若何处理图元与图纸错位？若何检讨线缆在桥架中的盘算路径？图纸导入软件显示不全,若何处理？二次导图导致原图履盖了,若何处理？为什么漏量检讨出来的导管是己经辨认了的导管？线槽里怎么配电线？若何快速辨认雷同户型的大样图图元？若何给竖向桥架分段配线？为什么图纸到入软件是斜的？定位CAD图纸是否须要辨认轴网？若何导入CAD计划图？消防器具和模块在新建时单立管和多立管若何区分？程度管与立管的工程量若何区离开来？为什么风管辨认后通头没有生成？设置了靠墙构件设别方法为按墙中间线辨认,为什么还在墙边线？若何撤消选择好的起点？画图输入界面表格输入后为什么报表不显示工程量？CAD图被隐蔽了若何显示出来？报错提醒“阀兰阀门（水）”安插不准确,超出楼层设置规模一键辨认功效若何操纵？楼层间若何复制构件？在防雷接地方面引上引下线怎么辨认？报错提醒：. 不许可在雷同地位安插若何检讨选择起点后的桥架内配线走向及工程量？辨认立管时,为何CAD图上代表立管的圆圈无法选择？桥架直接衔接了二个装备,电缆若何安插？若何盘算灯带的长度？若何盘算竖井内工程量？正当性检讨若何运用？两管道订交需绕曩昔,怎么处理？现实最好的方法就是在划完第一根管的时刻将距订交处必定距离的双方打断,再将此节管道重置标高.为什么打开工程找不到图元？漏量检讨功效若何运用？为什么软件导图时特殊卡？为什么辨认后的管道不显示,其他界面却显示？。
