pro／e安装详细步骤

Pro/E教程1. 介绍Pro/ENGINEER（简称Pro/E）是Parametric Technology Corporation（PTC）开发的一款三维制图软件。

它是一种基于参数化建模的CAD/CAM/CAE软件，可用于设计、制造和分析产品。

Pro/E具有功能强大的模型创建、组件装配、图纸制作和模拟分析功能，被广泛应用于机械工程、汽车工程、航空航天工程等领域。

本教程将介绍Pro/E软件的基本操作和主要功能，旨在帮助初学者快速上手并掌握基本的建模技能。

2. 安装和启动Pro/E首先，我们需要下载并安装Pro/E软件。

以下是安装Pro/E的步骤：1.登录PTC官方网站并下载Pro/E软件安装包。

2.打开安装包，按照安装向导的指示完成安装。

3.安装完成后，双击桌面上的Pro/E图标启动软件。

3. 界面介绍Pro/E的主界面由以下几个主要部分组成：•菜单栏：包含各种功能菜单，如文件、编辑、工具等。

•工具栏：常用的工具按钮，如绘图工具、选择工具等。

•图形视图窗口：显示三维模型和二维图纸等。

•特征树：显示构建模型的特征树，可以通过特征树对模型进行编辑和管理。

•属性栏：显示当前选择对象的属性和设置。

4. 建立基本几何实体在Pro/E中，我们可以通过各种方法创建基本几何实体，如点、线、面和体。

以下是一些常用的建模工具和操作：•绘制线段：选择“绘图工具栏”中的“线段”按钮，然后在图形视图窗口中点击两个位置，即可绘制一条线段。

•创建圆形：选择“绘图工具栏”中的“圆”按钮，然后在图形视图窗口中点击圆心和半径位置，即可创建一个圆。

•绘制矩形：选择“绘图工具栏”中的“矩形”按钮，然后在图形视图窗口中点击两个对角线位置，即可创建一个矩形。

•构建挤压体：选择“挤压”工具，然后选择一个封闭的轮廓曲线和挤压方向，即可创建一个挤压体。

5. 组件装配Pro/E提供了强大的组件装配功能，可以将多个零件组合成一个完整的产品。

以下是一些常用的组装操作：•创建新装配：选择“装配”工作空间，然后点击“新建装配”按钮，可以创建一个新的装配文件。

Pro-e5.0装配法Pro/E野火5.0之装配车间零件装配*特别注意：零件是装配体的父特征。

零件缺失装配体将无法打开。

一般步骤新建→组件→名称→取消√→确定→mmns_asm_design→确定→将组件添加到组件图标→预览→选择零件文件双击→右下角点选“在单独的窗口中显示组件”图标（选取约束参照更容易）→设定约束集（用户定义等12种链接类型）→如设定用户定义则启动约束类型（自动等11种）→选取约束参照（可以打开或不打开放置上滑面板）→√﹡装配时，两个零件未约束操作前交错在一起，可以用右键“移动组件”将欲装配的零件移开一点点就是了，不必将零件在单独的窗口中显示。

为看得更清楚，可用眼图标暂时关闭基准特征。

﹡允许对零件或组件进行装配。

约束类型自动：仅选取组件和组件的参照，系统猜测装配意图，自动给出适当约束，可满足大部分装配要求，但复杂装配有时判断不准。

匹配：反向共面。

对齐：同向共面、共点、共线、共轴。

﹡匹配与对齐中的偏移有三个选项：偏距：两面平行且有距离值。

定向：仅确立两面平行。

重合：两面重合。

插入：两旋转面共轴（与对齐的共轴一样功能）。

坐标系：坐标系重合（内定缺省约束）。

相切：两个面在切点接触。

在线点：基准点或顶点落于边（延伸边亦可）、轴或曲线上。

曲面上的点：基准点或顶点落于曲面或基准面上（延伸亦可）。

曲面上的边：一直线边落于曲面或基准面上（延伸亦可）。

固定：移动至合适位置后固定于当前位置。

缺省：即坐标系重合。

（这是装配第一个组件的常用方法。

）﹡“允许假设”是指系统自动允许加入假设达至完全约束。

当然完全约束后也可继续加入其它的约束条件成为“过渡约束”。

组件移动运动类型：定向模式：“移动”上滑板→定向模式→左键在绘图区点一下→按住中键即可以指针为中心自由旋转组件→“移动”退出。

平移：“移动”上滑板→平移→左键在绘图区点一下→移动组件至适当位置左键确定。

“平移”的运动参照面还可设定“垂直”或“平行”方向移动。

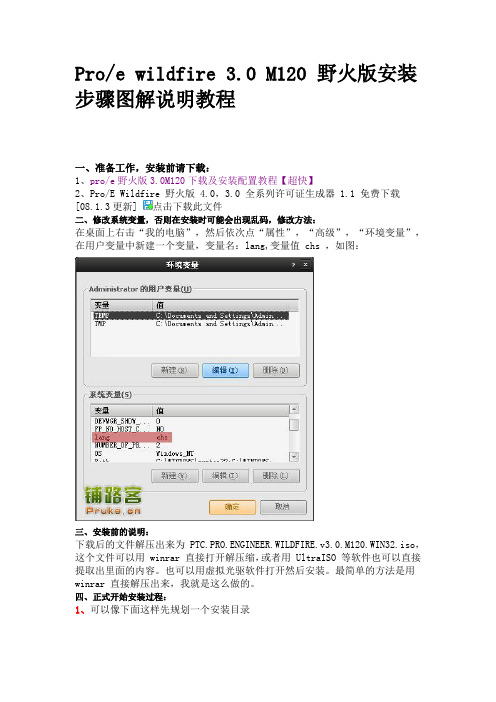

Pro/e wildfire 3.0 M120 野火版安装步骤图解说明教程一、准备工作，安装前请下载：1、pro/e野火版3.0M120下载及安装配置教程【超快】2、Pro/E Wildfire 野火版 4.0，3.0 全系列许可证生成器 1.1 免费下载[08.1.3更新] 点击下载此文件二、修改系统变量，否则在安装时可能会出现乱码，修改方法：在桌面上右击“我的电脑”，然后依次点“属性”，“高级”，“环境变量”，在用户变量中新建一个变量，变量名：lang,变量值 chs ，如图：三、安装前的说明：下载后的文件解压出来为 PTC.PRO.ENGINEER.WILDFIRE.v3.0.M120.WIN32.iso，这个文件可以用 winrar 直接打开解压缩，或者用 UltraISO 等软件也可以直接提取出里面的内容。

也可以用虚拟光驱软件打开然后安装。

最简单的方法是用winrar 直接解压出来，我就是这么做的。

四、正式开始安装过程：1、可以像下面这样先规划一个安装目录license ---- 用来存放许可证文件work ---- 安装结束的时候设置工作目录2、运行许可证生成器生成许可证，然后将许可证文件移动到 license 目录下注意：如果生成器读出的网卡号和proe安装程序左下角的网卡号不一致，请将proe安装程序左下角的网卡号输入到生成器中然后生成许可证，这种情况在笔记本电脑上有时会遇到。

3、运行安装包中的 setup.exe 文件，点击“下一步”，接受协议，继续点“下一步”，然后如下图：4、点击“PRO/ENGINEER” 后，到了选择安装目录的界面，我们将目标文件夹直接更改为 D:\ptc\proeWildfire 3.0，其他选项按默认即可，我这里没有选择安装帮助，如下图，完成后点“下一步”：5、添加前面生成的许可证，如下图，添加好后点“下一步”：6、根据你的需要选择要创建的快截方式并将启动目录设置为前面规划的目录d:\ptc\work，如下图，完成后点“下一步”：7、最后一步了，什么都不要选，直接点“安装”。

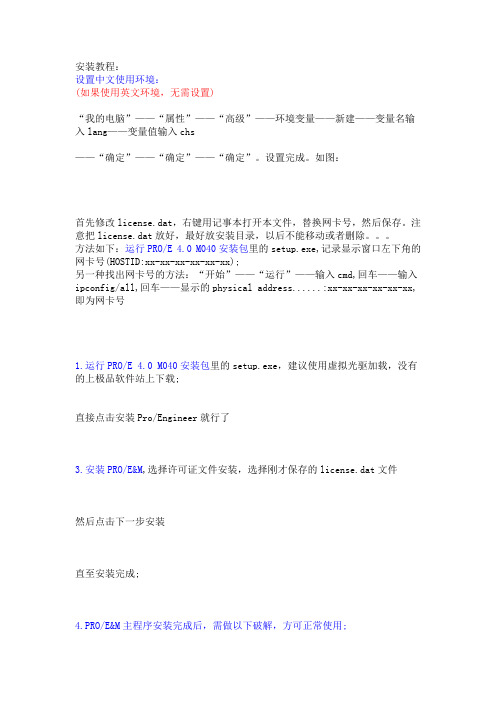

安装教程：设置中文使用环境：(如果使用英文环境，无需设置)“我的电脑”——“属性”——“高级”——环境变量——新建——变量名输入lang——变量值输入chs——“确定”——“确定”——“确定”。

设置完成。

如图：首先修改license.dat，右键用记事本打开本文件，替换网卡号，然后保存。

注意把license.dat放好，最好放安装目录，以后不能移动或者删除。

方法如下：运行PRO/E 4.0 M040安装包里的setup.exe,记录显示窗口左下角的网卡号(HOSTID:xx-xx-xx-xx-xx-xx);另一种找出网卡号的方法：“开始”——“运行”——输入cmd,回车——输入ipconfig/all,回车——显示的physical address......:xx-xx-xx-xx-xx-xx,即为网卡号1.运行PRO/E 4.0 M040安装包里的setup.exe，建议使用虚拟光驱加载，没有的上极品软件站上下载;直接点击安装Pro/Engineer就行了3.安装PRO/E&M,选择许可证文件安装，选择刚才保存的license.dat文件然后点击下一步安装直至安装完成;4.PRO/E&M主程序安装完成后，需做以下破解，方可正常使用;复制 proe-patch.exe 到安装所在盘符\proeWildfire 4.0\i486_nt\obj目录下，运行，点击CRACK复制 prom-patch1.exe 到安装所在盘符\proeWildfire 4.0\mech\i486_nt\bin 目录下，运行，点击CRACK复制 prom-patch2.exe 到安装所在盘符\proeWildfire 4.0\mech\i486_nt\ptc 目录下，运行，点击CRACK如果你安装了PTC分布式服务，复制 prods-patch.exe 到安装所在盘符\ptc_distributed_services\ 目录下，运行，点击CRACK（注意：1、如果你只是学习 PROE 看红色的部分就可以了2、如果你还需要 mechanic 那还要看蓝色的部分其他的不用看。

Pro/ENGINEER安装教程1.2 Pro/E安装Pro/ENGINEER是一款多模块、多功能的大型工程软件。

其安装过程比一般的CAD／CAM 软件要复杂，如果安装操作不当，将会导致软件工作不正常。

Pro/ENGINEER版本很多，下面简单地介绍一下Pro/ENGINEER WildFire4.0版本在Windows XP操作系统上的基本安装过程。

1.2.1设置系统环境变量（1）在桌面用鼠标右键点击我的电脑，弹出【属性】，单击属性，系统会自动弹出【系统属性】对话框。

（2）在系统属中选择【高级】选项卡，如图1-1所示，单击其中的【环境变量】按钮，系统会自动弹出如图1-2所示的【环境变量】对话框。

图1-1“系统属性”对话框图1-2“环境变量”对话框（3）单击对话框中的【新建】按钮，系统会自动弹出【新建系统变量】对话框。

（4）在对话框中设置如图1-3所示参数，然后单击【确定】按钮关闭对话框。

注意：设置系统变量后，在安装Pro/ENGINEER WildFire软件时将会是中文操作作界面。

图1-3 “新建系统变量”对话框1.2.2 安装虚拟网卡注意：电脑上有网卡的状态下可以不做这一步,直接打开本地连接就好了。

步骤一：安装虚拟网卡（1）双击我的电脑，然后双击其中的【控制面板】命令打开【控制面板】窗口。

（2）双击其中的【控制面板】中的【添加硬件】选项，打开如图1-4所示的【添加硬件向导】对话框1。

单击按钮，当向导更新为如图1-5所示的对话框2时，图1-5“添加硬件向导”对话框2单击其中的【添加新的硬件设备】选项，然后再单击按钮，向导将会自动更新成如图1-6所示对话框3。

图1-6 添加硬件向导”对话框3（3）选择向导中的【安装我手动从列表选择的硬件（高级）(M) 】单选项，然后继续单击按钮，向导将会更新成如图1-7所示的对话框4时。

图1-7 添加硬件向导”对话框4（4）单击向导中的【网络适配器】选项，然后再单击按钮，向导将会更新成如图1-8所示的对话框5时。

中文版Pro/E2.0安装方法
1．新建环境变量。

目的是安装中文版Pro/E。

单击右键——属性，弹出如下对话框：点击，弹出如下对话框：
图1 图2
点击，弹出如下对话框：点击，弹出如下对话框：按如图
所示输入变亮名和变量值
图3 图4
单击图4、3、2中的，完成环境变量的设置。

2．在E盘下创建Pro/E工作目录文件夹，以备后用。

3．将光盘1插入驱动器中，安装盘自动进入图5所示的安装界面：（别动它，先按第三步进行）
图5
4．打开光盘，将文件名为CRACK的文件夹复制到d盘某一位置并删除文件readme，双击打开文件
，弹出如图6所示的对话框：
图6 图7
将上面的主机ID：输入上面的空格中，点击，在CRACK的文件中
生成文件以备后用。

5．单击图5中的，弹出如下对话框：
图8
将安装目标改为d:\proeWildfire 2.0。

单击各产品功能，弹出如下图框：
图9
用取消和中几个选项的安装。

对各产品功能作具体设置如下：
图10
设置完以后点击，进入下一步操作，弹出如下图框：
图11
点击，弹出如下图框：选中，点击选中步骤三
中CRACK文件中的文件，单击按钮。

完成许可证文件的设置。

图12 图13
单击，选择步骤2中的Pro/E工作目录文件夹为启动目录，单击，或“配置”
开始进行安装。

大概10分钟以后，当系统提示换光盘时，按提示换盘就可以完成Pro/E程序的安装。

（注意：启动时，会出现是否解除阻止对话框，选“解除阻止”即可。

不清楚的地方采用默认设置）。

不会不要紧，只要能细心研读安装过程中每个界面的提示就能成功PRO_E5.0在win7系统下的安装步骤说明⑴安装包所在路径和安装位置路径必须是英文字符或数字字符组成，关闭无线网卡“控制面板→网络和 Internet→网络和共享中心→更改适配器设置→无线网络连接禁用”。

⑵获取电脑主板物理地址：“开始”面板右键→“自定义”→“运行”项目前打“√”选中，在“开始”面板找到“运行”→输入“cmd”回车运行→在新窗口中输入“getmac”→记下物理地址“??-??-??-??-??-??”备用。

⑶在安装包中找到“MAGNiTUDE”文件夹，用记事本打开“ptc”，在“编辑”菜单中找到“替换”，将“00-00-00-00-00-00”替换为你电脑的物理地址，保存关闭后双击“keygen”文件，将产生一个“license”文件待用。

⑷到你的安装包中找到安装文件“setup”，右键以管理员身份运行，接受许可点“下一步”……。

安装路径可以自己任意给，比如“D:\ProEngineer5\Program Files\proeWildfire 5.0”，只要是全英文和数字组成的安装路径即可。

⑸出现Pro/E子功能模块选择时，可以全部安装，也可以选择部分功能安装，出现license选择第三项“锁定文件”， 选择刚才生产的“license”文件，点击“下一步”继续安装。

未说明的选项，自己看安装提示或默认即可。

⑹安装完毕后需要破解方可正常运行，在文件夹“MAGNiTUDE”中复制“PTC_WF5_x64_Corrector”文件到安装路径下，比如“D:\ProEngineer5\Program Files\proeWildfire 5.0”的上一级位置“D:\ProEngineer5\Program Files”中运行，还有一处安装路径“D:\Program Files (x86)\PTC”的上一级位置，进行同样操作，共计会显示到52或54即完成破解。

第一大步
1：【开始】→【附件】→【命令提示符】→如下图所示
2：单机【命令提示符】进入下一步，如图所示：
在【】后面输入ipconfig/all后回车；进入下一部，如下图；
:3：在“以太网配合器本地连接3"【】下有个物
理地址：（54-04-A6-44-5F-9C) 如下图：
【】第二大步
1：找到【pro-E】安装位置，打开文件，如下图：
2：打开【proeWildfire 5.0】文件夹，再打开【crack】文件，如下：
3：点击【license】文件，如下图：将
4：单击”编辑“命令，找“替换”命令，点击“替换",如图：
5：在”查找内容“内输入54-04-A6-44-5F-9c (图中蓝色部分代码）；
在“替换为”内输入“第一大步”中最后找到的：“物理地址”
，点击“全部替换”命令；
6：打开【proeWildfire 5.0】文件夹，再打开【bin】文件，如下图；
7：打开【proe.exe】完成安装；
→→→→→→→→→→→→→→→→→。

详细安装方法：一、运行虚拟光驱软件（这里推荐Alcohol 120%或DAEMON Tools虚拟光驱）；把第一个压缩包添加进来；会自动运行二、打开我的电脑在虚拟光驱上点右键，打开（不要双击）找到crack 文件夹复制到你要安装的文件夹下比如D:/proe3.0/运行crack 文件夹里的keygen.exe 文件将PTC主机ID后XX-XX-XX-XX-XX-XX的内容填入PTC HostID后的空格格不内。

按Generate键生成license.dat文件。

用记事本的方式打开刚生成的license.dat文件，license.dat文件第三行SERVER与PTC之间的字母修改为主机名后面地方的XXX。

保存退出三、安装PTC License Server(一定要先安装好它，包括可能重启。

否则安装野火3就麻烦，甚至要重新安装) 在许可证文件处打开找到刚才生成的license.dat文件；打开FLEXnet服务器选项可以看见“重新启动时启动”选项。

自己根据需要选择吧，它决定你是否需要重启后才能用。

点击安装开始安装（较慢），后面会显示启动服务器，如果正常就不会有警告框。

建议去掉勾选，就不用重启了。

检查装好了没有的一个方法：打开控制面板，打开管理工具，打开服务，看看FLEXlm server for PTC是否启动。

手工启动无效！如果是启动的就对了，才可以安装野火3。

四、安装野火3主程序下面区域（许可证服务器后的主机名）填的内容与修改license.dat时填写的一样(即主机名）安装时选择产品功能下的安装所有子功能也可以根据喜好，不改也可以。

可以选择语言。

其他的与以前的版本差不多，不再复述。

想用中文的记住设定环境变量LANG＝CHS你最好先虚拟个网卡，以免以后你的网卡坏了不能用pro/e！！一、如何虚拟网卡“我的电脑”--〉“控制面板”--〉“添加删除硬件”--〉“下一步”--〉“下一步”，--〉（“搜索..”等一段时间）--〉“添加新设备”--〉“下一步”--〉“不，我想从列表选择硬件”--〉“网卡”--〉下一步”--〉“制造商”选择“Microsoft”，--〉网卡选择“Microsoft loopback Adapter”--〉下一步”--〉“下一步”--〉“完成”。
