手机射频系统工作原理和无信号、不发射等故障的检修

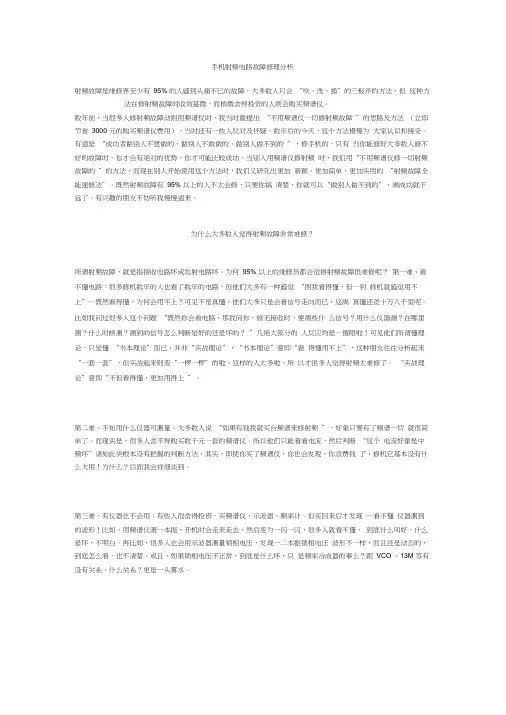

手机射频电路故障修理分析射频故障是维修界至少有95% 的人感到头痛不已的故障，大多数人只会“吹、洗、换”的三板斧的方法，但这种方法在修射频故障时收效甚微，而稍微舍得投资的人则会购买频谱仪。

数年前，当很多人修射频故障动则用频谱仪时，我当时就提出“不用频谱仪一切修射频故障”的思路及方法（立即节省3000 元的购买频谱仪费用），当时还有一些人反对及怀疑，数年后的今天，这个方法慢慢为大家认识和接受。

有道是“成功者做别人不愿做的、做别人不敢做的、做别人做不到的”，修手机的，只有当你能修好大多数人修不好的故障时，你才会有绝对的优势，你才可能比较成功。

当别人用频谱仪修射频时，我们用“不用频谱仪修一切射频故障的”的方法，而现在别人开始使用这个方法时，我们又研究出更加新颖、更加简单、更加实用的“射频故障全能速修法”。

既然射频故障有95% 以上的人不太会修，只要你搞清楚，你就可以“做别人做不到的”，离成功就不远了。

有兴趣的朋友不妨听我慢慢道来。

为什么大多数人觉得射频故障非常难修？所谓射频故障，就是指接收电路坏或发射电路坏。

为何95% 以上的维修员都会觉得射频故障很难修呢？第一难、看不懂电路：很多修机数年的人也看了数年的电路，但他们大多有一种感觉“图我看得懂，但一到修机就感觉用不上”—既然看得懂，为何会用不上？可见不是真懂，他们大多只是会看信号走向而已，这离真懂还差十万八千里呢。

比如我问过很多人这个问题“既然你会看电路，那我问你，修无接收时，要测些什么信号？用什么仪器测？在哪里测？什么时候测？测到的信号怎么判断是好的还是坏的？”几绝大部分的人反应均是—傻眼啦！可见他们所谓懂理论，只是懂“书本理论”而已，并非“实战理论”，“书本理论”意即“看得懂用不上”，这种朋友往往分析起来“一套一套”，但实战起来则变“一椤一椤”的啦。

这样的人太多啦，所以才很多人觉得射频太难修了。

“实战理论”意即“不但看得懂，更加用得上”。

第二难、不知用什么仪器可测量：大多数人说“如果有钱我就买台频谱来修射频”，好象只要有了频谱一切就很简单了。

• 4）、压控振荡器（VCX0）：同上描述。 • 5）、稳压器（Regulators）：作为芯片内部的稳压器，将
输入电池电压转换成内部电路所需的工作电压。
射频电路的主要元件及工作原理
射频电路的主要元件及工作原理
射频电路的主要元件及工作原理
射频电路的主要元件及工作原理
射频电路的主要元件及工作原理
2，射频电路
接收电路、发射电路
一、手机通用的接收与发射流程
天线：ANT 声表面滤波器：SAWfilter 低噪声放大器：LNA 功放：PA
手机通用的接收与发射流程
1、信号接收流程： 天线接收——天线匹配电路——双工器——滤波（声 表面滤波器SAWfilter）——放大（低噪声放大器 LNA）——RX_VCO混频（混频器Mixer）——放大 （可编程增益放大器PGA）——滤波——IQ解调（IQ 调制器）——（进入基带部分）GMSK解调——信道均 衡——解密——去交织——语音解码——滤波—— DAC——放大——话音输出。
• 射频振荡器（或本地振荡器，RFVCO）： • 中频滤波器:在电路中只允许中频信号通过，主要用来
防止邻近信道的干扰，提高邻近信道的选择性。
射频电路的主要元件及工作原理
• 2）、发射机（Transmitter）：提供射频信号的上行链 路，将IQ基带信号调制成发射射频信号。
• 包含2个发射压控振荡器（TXVCO）、缓冲放大器、下变 频混频器、正交调制器、带Charge Pump和环路滤波器的 鉴相器（PD），另一路分频器和环路滤波器用于正交调制 器与下变频混频器完成产生合适的TX调制中频。
5、功率放大器（U600）
• RF3146是RFMD公司生产的第三代功率放大器(PA)模块， 集成了整合功率控制技术的高功率（GSM35dB、DCS与 PCS 33dB）、高效率（GSM 60%、DCS/PCS 55%）的 射频功放模组，内置方向耦合器、检波二极管、和专用功 率控制集成电路（ASIC），适用于GSM850、EGSM900、 DCS、PCS频段，输出功率控制范围达到50dB。

手机射频原理
手机射频原理指的是手机通信过程中使用的射频技术原理。

手机通过天线接收到的射频信号经过解调和处理后，可以实现语音通信、数据传输和无线上网等功能。

手机射频原理主要包括以下几个方面：
1.调制解调：手机将用户的语音、数据等信息转换为射频信号，并通过调制技术将其嵌入到射频信号中传输。

而在接收端，手机通过解调技术将接收到的射频信号转换为可识别的语音或数据。

2.射频信号传输：手机使用频带进行射频信号传输。

不同频段
对应不同的通信服务，如2G、3G、4G、5G等。

手机通过天
线接收到的射频信号会经过滤波、放大等处理，然后再进行信号的解调和处理。

3.天线技术：手机通过天线在空气中接收和发送射频信号。

手
机天线通常是一个小型的金属贴片或杆状天线，安装在手机外壳内部或外部。

天线设计的合理性和性能能直接影响手机的信号接收和发送质量。

4.功率控制：手机发送射频信号时需要控制信号的功率。

功率
控制可以确保信号在传输中的稳定性和可靠性。

同时，通过功率控制，手机可以根据信号强度调整对基站的访问。

除了以上几个方面，手机射频原理还涉及到信道编解码、调制
编码、信号处理和多址技术等相关技术。

这些技术共同作用，使手机能够实现无线通信功能。

BTX培训文档手机射频基本原理及生产使用手册简介：本文对目前公司所做的GSM以及CDMA手机的射频部分原理做了简单介绍，着重于生产所用的校准终测软件的使用，常见问题的分析与解决。

阅读本文的时候还可参考另外一篇《G+C项目产线使用手册》。

具体的CDMA错误代码还可参考《AMTS_Calibration_Error_Codes_and_Troubleshooting_7_U》一.GSM：1．基本通信架构示意图注：蓝色字体框仅起到标识作用，不代表实际器件；A．发射通路（TX）基带送过来的IQ信号进入收发芯片（MT6129）以后进行上变频，将基带信号调制到射频信号，MT6129将此射频信号送出，经过匹配进入PA（SKY77318），放大以后经过匹配到达天线开关（LMSP33AA_695），直接进入RF测试座——天线这一条道路，发射出去。

在发射通路中，由PA对射频信号进行放大，具体放大到多少，取决于APC的电平，APC是给PA提供偏置电压以控制其放大倍数的，由基带进行控制。

天线开关是对通路收发进行控制的器件，发射与接收通路不是同时打开的，由HB_LX以及LB_LX进行时序的控制，打开或者关闭发射以及接收通路。

B．接收通路（RX）天线接收到空间的GSM信号，通过RF测试座以后进入天线开关，经过匹配进入接收声表面滤波器（RX SAW），进行滤波并且分成差分信号以后，进入收发芯片（MT6129），进行解调，下变频以后形成接收IQ信号，送到基带进行下一步处理。

C．时钟电路GSM的参考时钟由一颗26MHz的晶振提供，26MHz信号进入收发芯片以后，会经由内部的buffer再送到基带。

3．ATE常用测试项的选择以及说明：在A TE项目中，会有如下界面：下面做个简单说明：在下半部分的图面里，是对配置文件的选择：Test Setup File Location（Setup file）――选择setup文件，这是最先进行选择的；会生成对应的database文件）Config File Location（CFG file）――选择配置文件；Calibration File Location（ini file）――选择校准用的初始化文件；Test Report Location――选择终测产生的log文件存放目录；Report Database Location――选择校准产生的log文件；Stop condition――建议勾选，这样一旦有某个项目校准失败，A TE就会停下来；Add Cal Status――必须勾选，否则校准标识位不会被写入；Fast Power Measurement――不要勾选，否则容易引起错误代码为206的问题；其他选项根据需要进行勾选；Band菜单：选择GSM900 Cal以及DCS Cal，表示进行这两个频段的校准；RX菜单：选择AFC Cal表示进行自动频率校准，选择Pathloss Calibration表示进行接收通路损耗分段补偿校准；TX菜单：选择SKY APCDC表示对PA的直流偏置电压进行校准，选择SKY（328/318）表示对PA类型进行选择，选择APC Check表示对基准信道的各个功率等级的发射功率进行检测；Battery/ADC菜单：选择ADC Cal/PSU Ctrl，表示对电源进行程控，并且进行电池校准；这两个菜单不需要进行勾选；勾选GSM900以及DCS表示会对这两个频段进行终测；4．经常出现的校准问题分析：AFC Calibration Fail = 501手机AFC（自动频率控制）校准失败。

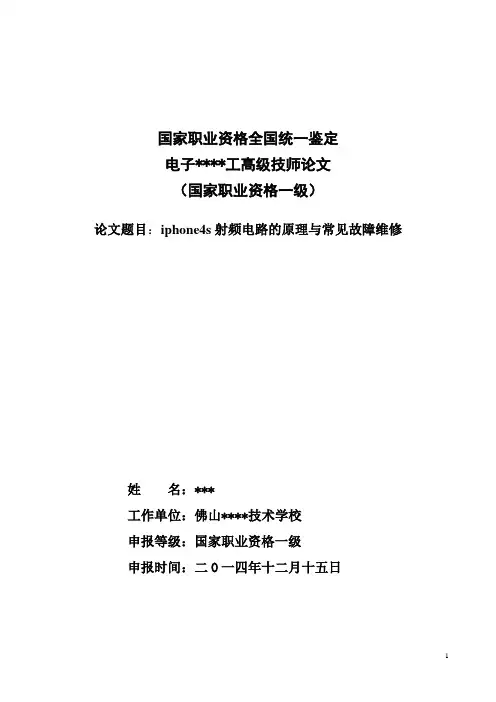

国家职业资格全国统一鉴定电子****工高级技师论文（国家职业资格一级）论文题目：iphone4s射频电路的原理与常见故障维修姓名：***工作单位：佛山****技术学校申报等级：国家职业资格一级申报时间：二O一四年十二月十五日iphone4s的射频电路原理与常见故障维修内容摘要：随着电路集成技术日新月异的发展，智能手机的不断涌现，中国手机市场格局正发生变化，而对手机维修也提出越来越高的要求。

本文将以iphone 4s手机射频电路为出发点，来分析其原理以及各种常见故障的维修。

关键词：iphone 4s原理故障检修0．引言iphone 4s智能手机的电路结构为基带处理器+应用处理器的系统架构。

基带处理器实现手机的呼叫和接听、数据交互等基本的电话功能；而应用处理器多作用于多媒体等应用。

手机呼叫和接收、数据交互中，射频电路便是信号交互中的一个非常重要的组成部分之一。

手机射频是接收、发送和处理高频无线电波的功能模块，我国依据ITU的规范。

对3G 的频率规划如下：中国移动TD-SCDMA是1880--1900MHz和2010—2025MHz；中国电信CDMA2000是1920一1935MHz和2110一2125MHz：中国联通WCDMA是1940一1955MHz和2130—2145MHz。

手机射频电路由射频接收和射频发送两部分组成，其主要电路包括天线、无线开关、接收滤波、频率合成器、高频放大、接收本振、混频、中频、发射本振、功放控制、功放等.iphone 4s全手机射频电路采用了英飞凌的芯片，苹果公司在后续的iphone 5、iphone 5s、iphone 5c 中也采用了英飞凌芯片。

1．iphone 4s射频电路的结构与工作原理1.1非连续接收电路在谈到iphone4s射频电路之非连续接收电路之前，先引入一段关于DRX的解释。

DRX(非连续接收),英文是Discontinuous Reception。

当手机已经注册上某个小区，且终端处于空闲模式下，终端可以使用非连续接收DRX操作。

【超详细】图解手机射频电路设计原理及应用射频电路组成和特点：普通手机射频电路由接收通路、发射通路、本振电路三大电路组成。

其主要负责接收信号解调；发射信息调制。

早期手机通过超外差变频（手机有一级、二级混频和一本、二本振电路），后才解调出接收基带信息；新型手机则直接解调出接收基带信息（零中频）。

更有些手机则把频合、接收压控振荡器（RX—VCO）也都集成在中频内部。

（射频电路方框图）（一）、接收电路的结构和工作原理：接收时，天线把基站发送来电磁波转为微弱交流电流信号经滤波，高频放大后，送入中频内进行解调，得到接收基带信息（RXI-P、RXI-N、RXQ-P、RXQ-N）；送到逻辑音频电路进一步处理。

1、该电路掌握重点：（1）、接收电路结构。

（2）、各元件的功能与作用。

（3）、接收信号流程。

电路分析：（1）、电路结构。

接收电路由天线、天线开关、滤波器、高放管（低噪声放大器）、中频集成块（接收解调器）等电路组成。

早期手机有一级、二级混频电路，其目的把接收频率降低后再解调(如下图)。

（接收电路方框图）（2）、各元件的功能与作用。

1)、手机天线：结构：（如下图）由手机天线分外置和内置天线两种；由天线座、螺线管、塑料封套组成。

作用：a)、接收时把基站发送来电磁波转为微弱交流电流信号。

b)、发射时把功放放大后的交流电流转化为电磁波信号。

2)、天线开关：结构：（如下图）手机天线开关（合路器、双工滤波器）由四个电子开关构成。

（图一）（图二）作用：其主要作用有两个：a）、完成接收和发射切换；b）、完成900M/1800M信号接收切换。

逻辑电路根据手机工作状态分别送出控制信号（GSM-RX-EN；DCS- RX-EN；GSM-TX-EN；DCS- TX-EN），令各自通路导通，使接收和发射信号各走其道，互不干扰。

由于手机工作时接收和发射不能同时在一个时隙工作（即接收时不发射，发射时不接收）。

因此后期新型手机把接收通路的两开关去掉，只留两个发射转换开关；接收切换任务交由高放管完成。

射频电路篇本次培训内容：手机各级电路原理及故障检修1，基带电路发话电路、受话电路、蜂鸣电路、耳机电路、 背光电路、马达电路、按键电路、充电电路、开 关机电路、摄像电路、蓝牙电路、FM电路、显示 电路、SIM卡电路、TF卡电路2，射频电路接收电路、发射电路一、手机通用的接收与发射流程天线：ANT 声表面滤波器：SAWfilter 低噪声放大器：LNA 功放：PA手机通用的接收与发射流程1、信号接收流程： 天线接收——天线匹配电路——双工器——滤波（声 表面滤波器SAWfilter）——放大（低噪声放大器 LNA）——RX_VCO混频（混频器Mixer）——放大 （可编程增益放大器PGA）——滤波——IQ解调（IQ 调制器）——（进入基带部分）GMSK解调——信道均 衡——解密——去交织——语音解码——滤波—— DAC——放大——话音输出。

手机通用的接收与发射流程2、信号发射流程： 话音采集——放大——ADC——滤波——语音编码——交织——加密——信道均衡——GMSK调制—— （进入射频部分）IQ调制（IQ调制器）——滤波—— 鉴相鉴频（鉴相鉴频器）——滤波——TX_VCO混频 （混频器Mixer）——功率放大（PA）——双工器—— 天线匹配电路——天线发射。

手机通用的接收与发射流程3、射频电路原理框图：二、射频电路的主要元件及工作原理天线：ANT 声表面滤波器：SAWfilter 低噪声放大器：LNA 功放：PA射频电路的主要元件及工作原理1、天线、匹配网络、射频连接器： • 天线（E600）：作用是将高频电磁波转化为高频信号电流。

射频电路的主要元件及工作原理• 天线匹配网络（L604、C611、C614）：主要是完成主板与 天线之间的功率匹配，以使天线的效率尽可能高。

射频连接器（J600）：又叫同轴连接器或射频开关，作 用主要是为手机的测试提供端口。

其内部是簧片的接触结 构，相当于一个机械开关，通常状态下开关处于闭合状态， 当射频线探头插入射频连接器时，簧片一端将与主板的天线 通路断开，而与射频线探头接触，此时手机与测试仪器之间 就通过射频连接器与射频线进行信号的传输。

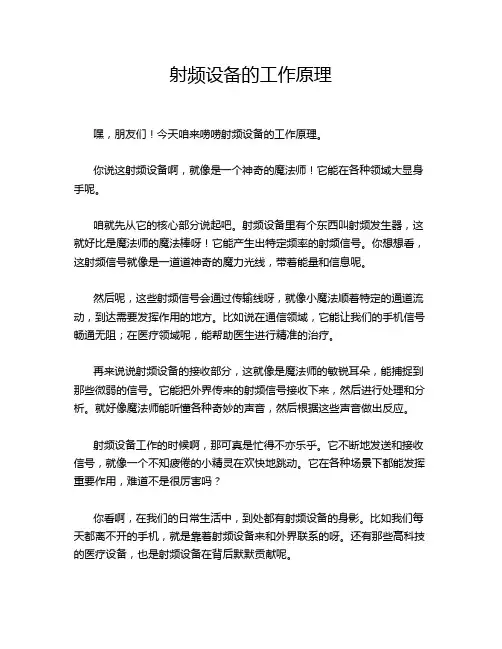

射频设备的工作原理
嘿，朋友们！今天咱来唠唠射频设备的工作原理。

你说这射频设备啊，就像是一个神奇的魔法师！它能在各种领域大显身手呢。

咱就先从它的核心部分说起吧。

射频设备里有个东西叫射频发生器，这就好比是魔法师的魔法棒呀！它能产生出特定频率的射频信号。

你想想看，这射频信号就像是一道道神奇的魔力光线，带着能量和信息呢。

然后呢，这些射频信号会通过传输线呀，就像小魔法顺着特定的通道流动，到达需要发挥作用的地方。

比如说在通信领域，它能让我们的手机信号畅通无阻；在医疗领域呢，能帮助医生进行精准的治疗。

再来说说射频设备的接收部分，这就像是魔法师的敏锐耳朵，能捕捉到那些微弱的信号。

它能把外界传来的射频信号接收下来，然后进行处理和分析。

就好像魔法师能听懂各种奇妙的声音，然后根据这些声音做出反应。

射频设备工作的时候啊，那可真是忙得不亦乐乎。

它不断地发送和接收信号，就像一个不知疲倦的小精灵在欢快地跳动。

它在各种场景下都能发挥重要作用，难道不是很厉害吗？
你看啊，在我们的日常生活中，到处都有射频设备的身影。

比如我们每天都离不开的手机，就是靠着射频设备来和外界联系的呀。

还有那些高科技的医疗设备，也是射频设备在背后默默贡献呢。

而且哦，射频设备还在不断进化和发展呢！就像一个不断成长的魔法师，它的本领越来越强。

以后啊，说不定它能给我们带来更多意想不到的惊喜和便利呢！
总之呢，射频设备的工作原理虽然有点复杂，但只要我们用心去理解，就会发现它真的很有趣，很神奇！它就像一个隐藏在我们身边的魔法世界，等待着我们去探索和发现呢！你说是不是呀？
原创不易，请尊重原创，谢谢!。

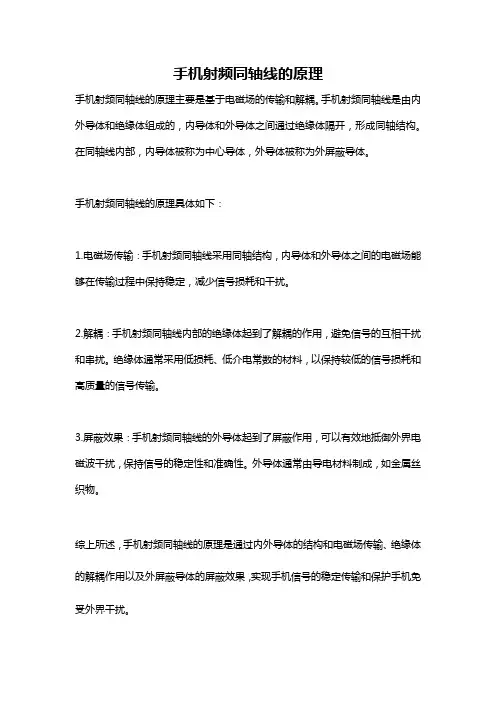

手机射频同轴线的原理
手机射频同轴线的原理主要是基于电磁场的传输和解耦。

手机射频同轴线是由内外导体和绝缘体组成的，内导体和外导体之间通过绝缘体隔开，形成同轴结构。

在同轴线内部，内导体被称为中心导体，外导体被称为外屏蔽导体。

手机射频同轴线的原理具体如下：
1.电磁场传输：手机射频同轴线采用同轴结构，内导体和外导体之间的电磁场能够在传输过程中保持稳定，减少信号损耗和干扰。

2.解耦：手机射频同轴线内部的绝缘体起到了解耦的作用，避免信号的互相干扰和串扰。

绝缘体通常采用低损耗、低介电常数的材料，以保持较低的信号损耗和高质量的信号传输。

3.屏蔽效果：手机射频同轴线的外导体起到了屏蔽作用，可以有效地抵御外界电磁波干扰，保持信号的稳定性和准确性。

外导体通常由导电材料制成，如金属丝织物。

综上所述，手机射频同轴线的原理是通过内外导体的结构和电磁场传输、绝缘体的解耦作用以及外屏蔽导体的屏蔽效果，实现手机信号的稳定传输和保护手机免受外界干扰。

一
路之后所输 出的信号被称为已调发射中频信号。
或是刷新软件等方法 来排除故障。 例如 ， 爱立信品牌 的Ｔ ２ ９ 款手
只要一拨号手机就会自动关机， 但是接 （ ５ ） 发 射变 换电路。 发射变换 电路主要由混 频器和鉴相器构 机很容易出现关机故障， 故障就会自动消失。 经过维修人员的检测以后， 成， 该 电路主要负责处理已调发射中频信号， 将其输入到鉴相器 通稳压电源 以后， 最后 （ 即Ｐ Ｄ ） 中。已调发射 中频信号与Ｒ Ｘ Ｖ Ｃ ０ 信号混合后也进入到鉴相 发现这种情况是由于发射末级 电路的工作电流过大引起 的， 器。 鉴相器会对两种信号进行比较 ， 然后转换成一个单独的脉动 采取 的维修方法就是直接更换 电池 。
去。
定、 手机发射弱电故障、 发射关机故障等， 这些故 障大多可以通 过维修发射通道， 补焊手机 的接受过滤器 、 射频Ｉ ｃ 元件 以及中频
直 流信 号。
３ 结束语
随着社会 的不断进步， 手机 已经成 为人们不可缺 少的通讯 猝不及防的故障 ， 很可能会让人们 陷入 困境或是 造成损失。因
（ ６ ） Ｔ ｘ ｖ Ｃ ０ 电路。 Ｔ Ｘ Ｖ Ｃ Ｏ 电路是一种由电压控制 的振荡电路， 其
就是最 终的发射信号， 该信号会被输送到功率放大 电路 中。
设计分析 ・

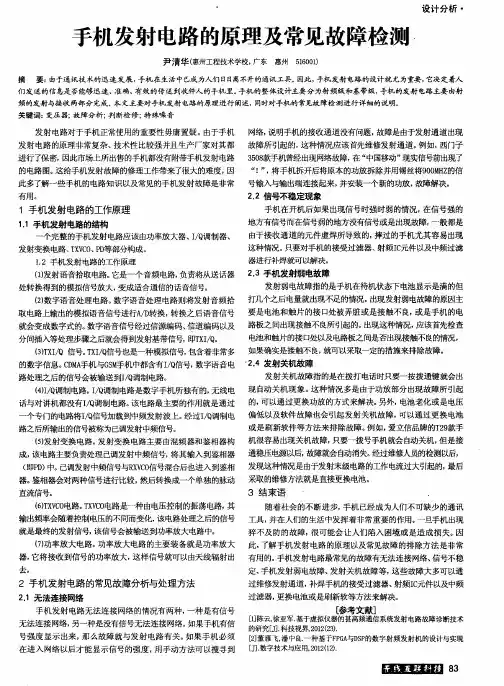

手机 发射 电路 的原理及常见故障检测
尹清华（ 惠 州工程技术 学校， 广东 惠州 ５ １ ６ ０ ０ １ ）
摘 要： 由于通讯技术的迅速发展， 手机在生活中已成为人们 日日 离不开的通讯工具。 因此 ， 手机发射电路的设计就尤为重要， 它决定着人 们发送的信息是否能够迅速、 准确、 有效的传送到收件人的手机里。 手机的整体设计主要 分为射频级和基带级， 手机的发射电路主要 由射

手机维修基础手机不入网故障的维修The following text is amended on 12 November 2020.[手机维修基础]第八章: 手机不入网故障的维修第八章手机不人网故障的维修手机不入网故障是手机常见故障之一，当射频电路、逻辑音频、软件等任一环节不正常都有可能引起该故障，因此，检修难度较大，本章系统分析不入网故障的维修方法、技巧和实例。

第一节不入网故障的定位3t．维修前的准备一、不入网故障的定位不入网故障是手机的常见故障之一，它涉及到较多的电路单元。

当射频电路、逻辑音频电路、软件有问题时，都会造成此类故障。

不入网可分为有信号(有信号棒)不入网、无信号(无信号棒)不入网两种情况。

按照GSM系统理论，手机的接收比发射超前3个时隙(大约为18ms)，是手机找系统而不是系统找手机，接收决定发射，也就是说手机是先接收后发射。

这是手机的入网原理。

很多手机，只要其接收通道是好的，就会有信号强度值显示，与有无发射信号无关。

如爱立信系列、三星系列的手机。

其它系列手机如摩托罗拉、诺基亚系列手机，虽然也是先接收后发射，但发射要影响到接收，手机必须等到进入网络后才显示信号强度值。

对这类系列的手机在判断故障范围时，给手机插上SIM卡，调菜单，用手动搜寻方法找网络，此时，能找到网络，证明接收通道是好的，是发射通道故障引起的不入网；用菜单方法找不到网络说明接收通道有故障，先维修接收通道。

二、维修前的准备我们知道，每个地区都有一些蜂窝基站。

而每个蜂窝基站都有一些工作在不同信道上的接收机与发射机。

蜂窝基站的发射机发出的射频信号就是手机接收到的射频信号。

要利用基站的射频信号维修不入网故障，就必须知道自己所在地区蜂窝基站所工作的信道，即使利用射频信号源或射频虎维修手机，知道当前基站的信道对维修手机也十分有好处。

下面分两种情况进行介绍。

1.利用升级后的摩托罗拉手机进行检测利用升级后的摩托罗拉手机(如L2000WWW)，在菜单中找到工程模式菜单，选择Activecell选项，这时手机就会出现图8-1所示的画面。

第六章 手机射频电路原理及故障检测维修
早期手机与现代智能手机，在射频电路结构上基本没有多大改变，都包括接收射频电路和 发射射频电路。早期手机射频电路基本只有GSM900M网络的GSM、DCS、PCS三个频段，而智能手 机射频几乎都是包括GSM（2G）网络和WCDMA（3G）网络，不过仍有GSM接收和发射电路， WCDMA接收和发射电路。从手机显示屏上看，普通手机只有信号条，网络就只有单一的“中国移 动”或“中国联通”、“中国电信”，而现代智能手机基本都有GSM（2G）网络和WCDMA（3G） 网络的自动切换，实现用户使用不同类型用户卡的需要。显示屏上信号，表示手机接收和发射信 号的强弱，显示屏上的网络符号则表示不同网络类型的当前状态。早期手机接收射频电路与发射 射频电路是各自单独的电路，而现代多功能手机与智能手机都将接收射频与发射射频集成在一个 中频IC里边，完成收发射频处理工作。当然手机集成度越高，大大减轻了维修难度，但对于电路分 析也带来极大的难度，比如手机接收高放、混频、调制解调、VCO电路的分析理解则不具体。为了 更好的理解射频电路工作过程，这里将重点讲解如何分析集成射频IC内部单元，以便能更好的分析 射频电路。
（1）接收射频部分
在这里，我们要注意射频IC里边混频电路是怎么工作的？什么是混频？混 频电路组成结构是如何？混频电路如何工作呢？
①什么是混频？混频是指将两个频率混合实现差频变换，产生一个新频率 的过程，简单说就是变换频率，用英文“MIX”表示。
②混频电路组成结构及工作原理 由于现代智能手机高度集成技术，使得手机电路结构发生从分立元件转变 到集成电路，到大规模集成电路飞速发展。事实上，无论技术如何发展，其基本 电路结构原理是不能缺少的。比如任何一部手机的接收都必须包括天线、天线开 关、高放、变频、本振、频率合成、中放、解调、数字处理、音频处理等电路。 其中，有的将天线开关和功放集成在一起，有的将高放、变频、本振、频率合成 集成在射频处理器中，有的将数字处理和音频处理集成在CPU中，也有的将本振、 频率合成集成到CPU中，无论怎么集成，我们只要掌握基本的电路，就能更好地 掌握集成上述单元电路的分析方法。

天线感应接收到1900MHz～1915MHz的高频信号，经过L101、C103、L105选频网络选择相应频率的高频信号，XFl01滤波器对信号提纯，进入功放ICl01的7脚，功放内部的奉线开关在CPU的控制下，自动闭合到接收通路，信号经过天线开关从20脚输出，由C117、L1 10耦合到ICl01的22脚。

信号在ICl01内部，进行第一次的高频放在，然后进行第一次混频。

1900MHz～1915MHz的高频信号和1659.5MHz～1674.02MHz的一本振信号混频后(1C101的1脚输入)，输出一个243.95MHz的中频信号，经过一级放大后，由ICl01的26脚输出。

该中频信号通过电容C123、C102耦合，中频滤波器XFl02滤波，输出信号再经过C130、C104、C132、L117耦合，从40脚进入中频ICl02内部，开始第二次混频。

二本振信号频率为233.15MHz，经过混频后，从ICl02的38脚输出10．8MHz低频信号，低滤波器XFl03对该信号滤波后，再从36脚进入ICl02的内部进行二次中频放大，最后从31脚输出已放大的低频信号RXDATA，送入到逻辑电路进行解调(D／A转换，解码，放大)恢复为音频信号。

一本振、二本振信号由相应的本地振荡电路产生。

发射电路工作原理CPU的8脚、9脚、11脚、12脚分别输出HQ+、HQ-、HI+、HI-四路已编码的模拟信号，分别从3脚、4脚、1脚、2脚进入中频ICl02，在中频ICl02内部经过三次混频电路、加法运算电路、运放电路调制后，低频率信号提升到1900MHz的频率，然后从46脚输出一路已经调制好的高频载波信号。

已调制的高频载波信号通过电感L105、L114、电阻R1、电容C128、C125耦合到高通滤波器XFl04，滤波后再次经过L121、Rll0耦合后，由14脚送入到功放ICl01内部进行功率电平放大，完成功率计整，天线开关闭合到发射通路，高频发射信号经过天开关XFl01滤波后，从天线发射出去。

射频技术工作原理嗨，宝子们！今天咱们来唠唠射频技术这个超酷的玩意儿的工作原理。

射频技术啊，就像是一个超级神秘又超厉害的魔法。

你知道收音机不？那就是射频技术在咱们日常生活中的一个小应用呢。

射频，简单说就是一种高频交流变化电磁波。

它在很宽的频率范围内活动，就像一个调皮的小精灵在不同的频段里穿梭。

咱先来说说射频信号是咋产生的。

想象有一个小工厂，这个小工厂就是射频发生器。

它里面有好多小零件，这些零件就像是小工匠一样。

当给这个小工厂通上电，这些小工匠就开始忙活起来啦。

它们通过一些特殊的电路结构，把直流电变成交流电，而且这个交流电的频率还特别高呢。

这就像是把平静的湖水搅成了快速旋转的小漩涡，这个小漩涡就是射频信号啦。

那这个射频信号产生之后呢？它可不会闲着。

它就像一个带着任务的小信使，要把信息传递出去。

比如说，你在打电话的时候，你的声音就被转化成了射频信号。

这个时候，射频信号就像是一个超级快递员，它把你声音的信息打包，然后准备发送出去。

可是这个射频信号要怎么发送呢？这就轮到天线出场啦。

天线就像是射频信号的发射台。

射频信号就像小火箭一样，从天线这里发射出去。

天线的形状和大小可都是有讲究的呢。

就像不同的跑道适合不同的飞机起飞一样，不同的天线适合发射不同频率的射频信号。

有的天线长长的，像个大杆子，有的天线小小的，像个小贴片。

它们都在努力把射频信号发送到远方。

那射频信号发射出去之后，怎么到达接收端呢？这中间的过程就像是一场长途旅行。

射频信号在空气中传播，就像一个小旅行者。

它会遇到各种各样的情况，有时候会遇到障碍物，就像小旅行者遇到了大山或者大树。

不过呢，射频信号很聪明，它会有反射、折射这些本事。

就像小旅行者遇到大山绕个路，或者从镜子一样的东西上弹回来继续走。

当射频信号好不容易到达接收端的天线的时候，就像小旅行者终于到达了目的地。

接收端的天线就像一个热情的接待员，把射频信号这个小旅行者迎进来。

然后呢，接收端的设备就要开始解读这个射频信号里面的信息啦。
