宝钢不同牌号取向硅钢铁损参照表

常用宝钢钢材标准一、无间隙原子高强度冷连轧钢板及钢带（Q/BQB 413-2009）本标准适用于宝山钢铁股份有限公司生产的厚度为0.50mm～2.50mm的无间隙原子高强度冷连轧钢板及钢带。

通过控制钢中的化学成分来改善钢的塑性应变比（r值）和应变硬化指数（n 值）。

由于钢中元素的固溶强化和无间隙原子的微观结构，这种钢既具有高强度，又具有非常好的冷成型性能，通常用来制作需要深冲压的复杂部件。

钢板及钢带按用途区分应符合下表的规定。

二、加磷高强度冷连轧钢板及钢带（Q/BQB 411-2009）本标准适用于宝山钢铁股份有限公司生产的厚度为0.50mm～2.5mm的加磷高强度冷连轧钢板及钢带（以下简称钢板及钢带）。

在低碳钢或超低碳钢中，主要通过添加最大不超过0.12%的磷等固溶强化元素来提高钢强度。

这种钢具有高强度和良好的冷成形性能，且具备良好的耐冲击和抗疲劳性能，通常用于汽车覆盖件和结构件制作。

钢板及钢带按用途区分应符合下表的规定。

三、冷连轧低碳钢板及钢带（Q/BQB 403-2009）等同于GB/T5213-20008冷轧低碳钢板及钢带本标准适用于宝山钢铁股份有限公司生产的厚度为0.17mm～3.5mm的冷连轧低碳钢板及钢带钢板及钢带按用途区分应符合下表的规定室温储存条件下，对于表面质量要求为FC和FD的钢板及钢带，拉伸应变痕应符合下表的规定。

钢板及钢带各表面质量级别的特征应符合下表的规定。

四、冷连轧碳素钢板及钢带（Q/BQB 402-2009）本标准适用于宝山钢铁股份有限公司生产的厚度为0.17mm～3.5mm的冷连轧碳素钢板及钢带钢板及钢带按用途区分应符合下表的规定室温储存条件下，对于表面质量级别为FC和FD，并以退火及平整状态交货的钢板及钢带，拉伸应变痕应符合下表的规定。

五、冲压用冷连轧钢板及钢带（Q/BQB 408-2009）本标准适用于宝山钢铁股份有限公司生产的厚度为0.30mm～3.5mm的冲压用冷连轧钢板及钢带（以下简称钢板及钢带）钢板及钢带按用途区分应符合表1的规定室温储存条件下，对于表面质量要求为FC和FD的钢板及钢带，拉伸应变痕应符合下表的规定本标准牌号与国内外标准牌号的近似对照表六、烘烤硬化高强度冷连轧钢板及钢带（Q/BQB 416-2009）本标准适用于宝山钢铁股份有限公司生产的厚度为0.50mm～2.5mm的烘烤硬化高强度冷连轧钢板及钢带（以下简称钢板及钢带）在钢中保留一定量的固溶碳、氮原子，同时可通过添加磷、锰等强化元素来提高强度。

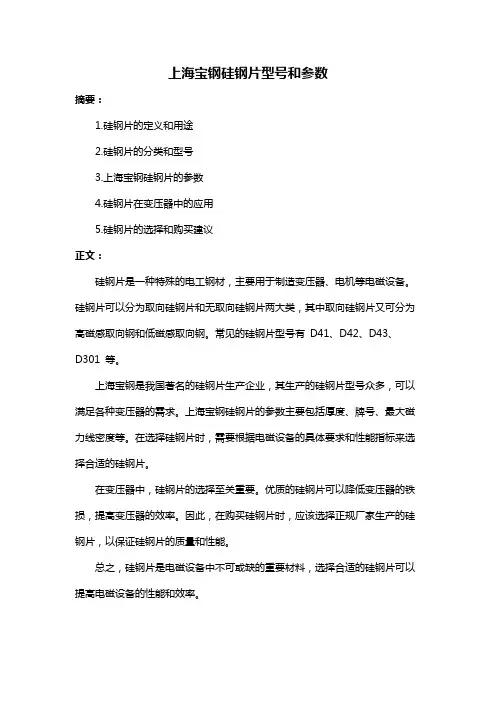

上海宝钢硅钢片型号和参数
摘要：
1.硅钢片的定义和用途
2.硅钢片的分类和型号
3.上海宝钢硅钢片的参数
4.硅钢片在变压器中的应用
5.硅钢片的选择和购买建议
正文：
硅钢片是一种特殊的电工钢材，主要用于制造变压器、电机等电磁设备。

硅钢片可以分为取向硅钢片和无取向硅钢片两大类，其中取向硅钢片又可分为高磁感取向钢和低磁感取向钢。

常见的硅钢片型号有D41、D42、D43、
D301 等。

上海宝钢是我国著名的硅钢片生产企业，其生产的硅钢片型号众多，可以满足各种变压器的需求。

上海宝钢硅钢片的参数主要包括厚度、牌号、最大磁力线密度等。

在选择硅钢片时，需要根据电磁设备的具体要求和性能指标来选择合适的硅钢片。

在变压器中，硅钢片的选择至关重要。

优质的硅钢片可以降低变压器的铁损，提高变压器的效率。

因此，在购买硅钢片时，应该选择正规厂家生产的硅钢片，以保证硅钢片的质量和性能。

总之，硅钢片是电磁设备中不可或缺的重要材料，选择合适的硅钢片可以提高电磁设备的性能和效率。

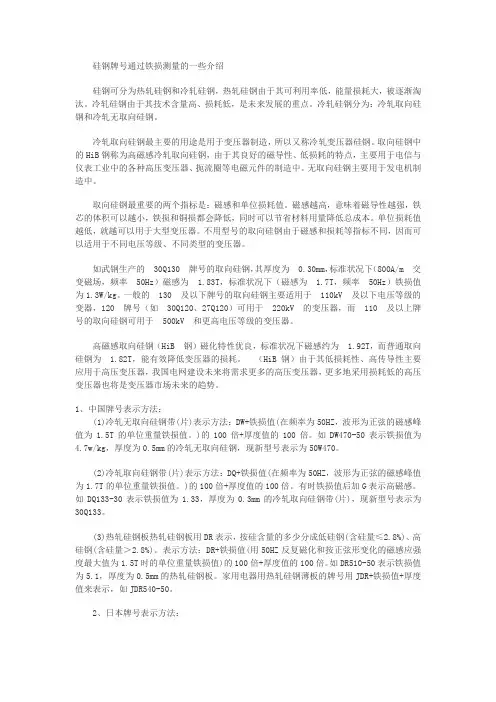

硅钢牌号通过铁损测量的一些介绍硅钢可分为热轧硅钢和冷轧硅钢，热轧硅钢由于其可利用率低，能量损耗大，被逐渐淘汰。

冷轧硅钢由于其技术含量高、损耗低，是未来发展的重点。

冷轧硅钢分为：冷轧取向硅钢和冷轧无取向硅钢。

冷轧取向硅钢最主要的用途是用于变压器制造，所以又称冷轧变压器硅钢。

取向硅钢中的HiB钢称为高磁感冷轧取向硅钢，由于其良好的磁导性、低损耗的特点，主要用于电信与仪表工业中的各种高压变压器、扼流圈等电磁元件的制造中。

无取向硅钢主要用于发电机制造中。

取向硅钢最重要的两个指标是：磁感和单位损耗值。

磁感越高，意味着磁导性越强，铁芯的体积可以越小，铁损和铜损都会降低，同时可以节省材料用量降低总成本。

单位损耗值越低，就越可以用于大型变压器。

不用型号的取向硅钢由于磁感和损耗等指标不同，因而可以适用于不同电压等级、不同类型的变压器。

如武钢生产的30Q130 牌号的取向硅钢，其厚度为0.30mm，标准状况下（800A/m 交变磁场，频率50Hz）磁感为 1.83T，标准状况下（磁感为 1.7T，频率50Hz）铁损值为1.3W/kg。

一般的130 及以下牌号的取向硅钢主要适用于110kV 及以下电压等级的变器，120 牌号（如30Q120、27Q120）可用于220kV 的变压器，而110 及以上牌号的取向硅钢可用于500kV 和更高电压等级的变压器。

高磁感取向硅钢（HiB 钢）磁化特性优良，标准状况下磁感约为 1.92T，而普通取向硅钢为 1.82T，能有效降低变压器的损耗。

（HiB钢）由于其低损耗性、高传导性主要应用于高压变压器，我国电网建设未来将需求更多的高压变压器，更多地采用损耗低的高压变压器也将是变压器市场未来的趋势。

1、中国牌号表示方法：(1)冷轧无取向硅钢带(片)表示方法：DW+铁损值(在频率为50HZ，波形为正弦的磁感峰值为1.5T的单位重量铁损值。

)的100倍+厚度值的100倍。

如DW470-50表示铁损值为4.7w/kg，厚度为0.5mm的冷轧无取向硅钢，现新型号表示为50W470。

宝钢冷轧牌号对照表---精品资料宝钢冷轧牌号对照表低碳钢Q/BQB 402-2003Q/BQB403-2003Q/BQB408-2003JISG3141-1996JFSA2001-1998EN10130-1999DIN1623（1）-1983ASTMA1008-02elGB/T5213-2001ISO3574-1994SPCC DC01 BLC SPCC JSC270C DC01 St12 CS - CR1 SPCD DC03 BLD SPCD JSC270D DC03 RRSt13 DS - CR2 SPCE DC04 BUSD SPCE JSC270E DC04 St14 DDS SC1 CR3 SPCE DC05 BUFD SPCEN JSC270F DC05 - EDDS SC2 CR4 - DC06 BSUFD - JSC260G DC06 - - SC3 CR5碳素结构钢Q/BQB 410-2003 DIN 1623-(2)-1986t37-2G St37-2GSt44-3G St44-3GSt52-3G St52-3G加磷钢Q/BQB411 JFS A2001-1998 JIS G3135-1986 PrEN 10268-2002B170P1 JSC340P SPFC340 -B210P1 JSC390P SPFC390 -B250P1 JSC440P SPFC440 -B180P2 JSC340W - H180PB220P2 JSC390W - H220P烘烤硬化钢Q/BQB 416-2003 JFS A 2001-1998 JIS G 3135-1986 prEN 10268-2002 B140H1 JSC270H －-B180H1 JSC340H －-B180H2（BH340）－SPFC 340 H H180B双相钢Q/BQB 418-2003 JFS A2001-1998 SAE J2340-1999B240/390DP －-B280/440DP －-B340/590DP JSC590Y 600DL1B400/780DP JSC780Y -低合⾦⾼强钢Q/BQB419-2003 JFS A2001-1998 SAE J2340-1999 prEN 10268-2002 B340LA JSC440R 340X H340LA B410LA JSC590R - H420LA碳素结构钢化学成分和⼒学性能⾏業數據 2009-07-08 19:27 阅读60 评论0字号：⼤中⼩根据GB 70O⼀881 牌号和化学成分1.1 钢的牌号和化学成分(熔炼分析)应符合表1规定。

低碳钢碳素结构钢加磷钢烘烤硬化钢双相钢低合金高强钢碳素结构钢化学成分和力学性能行業數據 2009-07-08 19:27 阅读60 评论0字号：大中小根据GB 70O一881 牌号和化学成分1.1 钢的牌号和化学成分(熔炼分析)应符合表1规定。

表1注：1)Q235A、B级沸腾钢锰含量上限为0.60％。

1.1.1 沸腾钢硅含量不大于0.07％；半镇静钢硅含量不大于0.17％；镇静钢硅含量下限值为0.12%1.1.2 D级钢应含有足够的形成细晶粒结构的元素，例如钢中酸溶铝含量不小于0.015％或全铝含量不小于0.020％。

1.1.3 钢中残余元素铬、镍、铜含量应各不大于0.30％，氧气转炉钢的氮含量应不大于0.008％。

如供方能保证，均可不做分析。

经需方同意.A级钢的铜含量。

可不大于0.35％。

此时.供方应做铜含量的分析.并在质量证明书中注明其含量。

1.1.4 钢中砷的残余含量应不大于0.080％。

用含砷矿冶炼生铁所冶炼的钢。

砷含量由供需双方协议规定。

如原料中没有含砷.对钢中的砷含量可以不做分析。

1.1.5在保证钢材力学性能符合本标准规定情况下，各牌号A级钢的碳、碓锰含量和各牌号其他等级钢碳、锰含量下限可以不作为交货条件，但其含量(熔炼分析)应在质量证明书中注明。

1.1.6 存供直商品钢锭(包括连铸坯)、钢坯时，供方应保证化学成分(熔炼分析)符合表1规定·但为保证轧制钢材各项性能；={=合本标准要求.各牌号A、B级钢的化学成分可以根据需方要求进行适当j周整.另订协议。

1.2 成品钢材、商品钢坯的化学成分允许偏差应符合GB 222中表1的规定。

沸腾钢成品钢材和商品钢坯化学成分偏差不作保证。

5.2 冶炼方法钢由氧气转炉、平炉或电炉冶炼.除非需方有特殊要求，并在合同中注明，冶炼方法一般由供方自仃：臭定。

2力学性能钢材的拉伸和冲击试验应符合表2规定，弯曲试验应符合表3规定。

表2表3注:B试样宽度．a为钢材厚度(直径)。

矽钢片的好坏取决于矽钢片的材质和加工工艺，EI型矽钢片的加工工艺最重要。

它直接影响变压器的质量，加工工艺中的冲压方法，退火方法最重要，同一材质的矽钢片冲压毛刺小的与毛刺大的制作的变压器性能差7%，同一材质的矽钢片退后（氮气保护退火）与不退火的矽钢片制作的变压器性能相差7-10%国内常用的H系列编号，是沿用70年代-90年代的日本新日铁的标号。

而现在正规厂家都按照新的标号标示。

旧标号新标号性能相当材料我知道的批发价格{退火片要贵1000-2000米/吨}H12 50H270 50WW270 B50A270 21000元H14 50H310 50WW310 B50A310 15800元H18 50H470 50WW470，B50A470 14000元H23 50H600 50WW600，B50A600 12600元H30 50H700 50WW700，B50A700 11000元H40 50H800 50WW800，B50A800 9600元H50 50H1000 50WW1000， B50A1000 8500元H60 50H1300 50WW1300，B50A1300 8000元从工艺上说，Z系列均为冷轧有取向高含硅量，H系列一般是冷轧无取向中高含硅量，H型无取向性钢片也有0.35MM的薄片。

但是产量很少，一般用于要求较高的场合。

无取向硅钢片常用的有下列几种：H50 H23 H18 H14 H12比重 7.85 7.75 7.65 7.65 7.65铁损P1.5/50HZ≤13 6.2 4.7 4.0 3.6磁通密度B50≥ 1.69 1.66 1.64 1.61 1.6按温升来说H18低于H23，H23低于H50按空载电流则相反。

另外同一牌号有白片黑片之分，黑片{退火片}性能优于白片。

另外同一牌号铁芯尺寸不同性能也不同。

有取向硅钢带常用的牌号有Z11 Z10比重7.65 7.65铁损P1.7/50 ≤ 1.66 1.51磁通密度B10≥ 1.74 1.77日本jfe(旧川崎):35jn250 (0.35mm厚、铁损在2.18～2.26之间、磁感1.69以上)50jn270 (0.50mm厚、铁损在2.38～2.42之间、磁感1.68以上)50jn290 (0.50mm厚、铁损在2.46～2.51之间、磁感1.68以上)50jn310 (0.50mm厚、铁损在2.50～2.54之间、磁感1.69以上)日本新日铁:50h270 (0.50mm厚、铁损在2.37～2.41之间、磁感1.68以上)50h290 (0.50mm厚、铁损在2.46～2.50之间、磁感1.68以上)50h310 (0.50mm厚、铁损在2.49～2.53之间、磁感1.69以上)中国太钢:50tw290 (0.50mm厚、铁损在2.54～2.60之间、磁感1.68以上)50tw310 (0.50mm厚、铁损在2.64～2.69之间、磁感1.68以上)50tw350 (0.50mm厚、铁损在2.70～2.76之间、磁感1.69以上)中国牌号表示方法：（1）冷轧无取向硅钢带（片）表示方法：DW+铁损值（在频率为50HZ，波形为正弦的磁感峰值为1.5T的单位重量铁损值。

硅钢牌号通过铁损测量的一些介绍硅钢可分为热轧硅钢和冷轧硅钢，热轧硅钢由于其可利用率低，能量损耗大，被逐渐淘汰。

冷轧硅钢由于其技术含量高、损耗低，是未来发展的重点。

冷轧硅钢分为：冷轧取向硅钢和冷轧无取向硅钢。

冷轧取向硅钢最主要的用途是用于变压器制造，所以又称冷轧变压器硅钢。

取向硅钢中的HiB钢称为高磁感冷轧取向硅钢，由于其良好的磁导性、低损耗的特点，主要用于电信与仪表工业中的各种高压变压器、扼流圈等电磁元件的制造中。

无取向硅钢主要用于发电机制造中。

取向硅钢最重要的两个指标是：磁感和单位损耗值。

磁感越高，意味着磁导性越强，铁芯的体积可以越小，铁损和铜损都会降低，同时可以节省材料用量降低总成本。

单位损耗值越低，就越可以用于大型变压器。

不用型号的取向硅钢由于磁感和损耗等指标不同，因而可以适用于不同电压等级、不同类型的变压器。

如武钢生产的30Q130 牌号的取向硅钢，其厚度为0.30mm，标准状况下（800A/m 交变磁场，频率50Hz）磁感为 1.83T，标准状况下（磁感为 1.7T，频率50Hz）铁损值为1.3W/kg。

一般的130 及以下牌号的取向硅钢主要适用于110kV 及以下电压等级的变器，120 牌号（如30Q120、27Q120）可用于220kV 的变压器，而110 及以上牌号的取向硅钢可用于500kV 和更高电压等级的变压器。

高磁感取向硅钢（HiB 钢）磁化特性优良，标准状况下磁感约为 1.92T，而普通取向硅钢为 1.82T，能有效降低变压器的损耗。

（HiB钢）由于其低损耗性、高传导性主要应用于高压变压器，我国电网建设未来将需求更多的高压变压器，更多地采用损耗低的高压变压器也将是变压器市场未来的趋势。

1、中国牌号表示方法：(1)冷轧无取向硅钢带(片)表示方法：DW+铁损值(在频率为50HZ，波形为正弦的磁感峰值为1.5T的单位重量铁损值。

)的100倍+厚度值的100倍。

如DW470-50表示铁损值为4.7w/kg，厚度为0.5mm的冷轧无取向硅钢，现新型号表示为50W470。

宝钢取向硅钢B23P085产品介绍1.适用范围变压器、调压器、电抗器及磁放大器等。

2.种类2.1钢带种类取向硅钢（牌号：B23P085）2.2涂层种类S2.3切边种类切边（EC）供货3.特性3.1磁特性注：①密度用于计算试验片的横截面积注：①磁性测量引用标准GB/T3655-2008②P17/50表示频率为50Hz最大磁感为1.7T时的铁损③B8表示的是磁化场为800A/m时的磁感应强度3.2叠片系数（占积率）0.23mm板厚叠片系数94.5％以上4.尺寸外形508+−mm4.1卷径：钢卷内径为1284.2尺寸及形状允许偏差单位：mm5.机械性能注：①数据为目前产品所能达到的平均值6.涂层性能6.1涂敷量4～6μm/单面6.2层间电阻＞30Ω.cm 2/片（典型值＞80Ω.cm 2/片）7.B23P085性能曲线7.1铁损曲线0.010.11100.20.30.40.50.60.70.80.91.01.11.21.31.41.51.61.71.81.92.0M a g n e t i c f l u x d e n s i t y (T )Core loss (W/kg)7.2磁化曲线11010010000.00.10.20.30.40.50.60.70.80.91.01.11.21.31.41.51.61.71.81.92.0Magnetizing force H(A/m)M a g n e ti c f l u x d e n s i t y B (T )7.3激磁功率曲线0.010.11101000.20.30.40.50.60.70.80.91.01.11.21.31.41.51.61.71.81.92.0M a g n e t i c f l u x d e n s i t y (T )Exciting power (VA/kg)。
