lighttools布尔运算【实用版】目录1.LightTools 简介2.布尔运算的概念与应用3.LightTools 中的布尔运算功能4.布尔运算在 LightTools 中的操作方法5.布尔运算的实际应用案例6.总结正文【1.LightTools 简介】LightTools 是一款功能强大的光学设计软件，广泛应用于光学成像、照明设计等领域。
它提供了丰富的光学元件库和强大的光学分析功能，可以方便地对光学系统进行建模、分析和优化。
【2.布尔运算的概念与应用】布尔运算（Boolean operation）是计算机图形学和数字图像处理中的一种重要运算方法，主要包含三种操作：并集（OR）、交集（AND）和差集（XOR）。
在光学设计中，布尔运算常用于处理光学元件的形状、尺寸等参数，以实现对光学系统的优化。
【3.LightTools 中的布尔运算功能】LightTools 软件提供了布尔运算功能，用户可以利用该功能对光学元件进行操作，实现光学系统的优化。
通过布尔运算，用户可以轻松地对光学元件进行合并、相交和相减等操作，从而得到更优的光学系统。
【4.布尔运算在 LightTools 中的操作方法】在 LightTools 中，用户可以通过以下步骤进行布尔运算：1.打开 LightTools 软件，创建或打开一个光学设计项目。
2.在元件库中选择需要进行布尔运算的光学元件，将其添加到光学设计中。
3.选中需要进行布尔运算的元件，点击菜单栏中的“Geometry”选项。
4.在下拉菜单中选择“Boolean Operations”，接着选择需要进行的布尔运算操作（并集、交集或差集）。
5.根据软件提示，设置布尔运算的操作参数，如运算对象、运算方式等。
6.点击“Apply”按钮，完成布尔运算操作。
【5.布尔运算的实际应用案例】例如，在设计一个光学成像系统时，我们可以利用布尔运算功能将多个透镜元件合并成一个复合透镜，以减小系统的体积和重量。
Light Tools快速简易教程本教程是为对Lightscape的主要性能有总体认识而设计的。
它勾划出工作在一个项目中的处理阶段。
快速简易教程编排本教程包含如下各部分■入门设置环境打开一个文件■准备阶段观看模型图块操作光源操作■解决阶段从准备阶段转换到解决阶段设置处理参数显示纹理在解决阶段改变材料在解决阶段改变光源输出阶段生成一副图象退出■深入研究入门这部分包括如下课程：■设置环境■打开一个文件设置环境关掉全拖（Full Drag）模式在Windows NT中，当每次拖动窗口时，将会重画窗口内的内容。
当你使用Lightscape 时，这是无法忍受的。
在Program Manger内的Main窗口中双击ControlPanel 图标在ControlPanel窗口中双击Desktop图标在Application组件框中关掉Full Drag单击确定（OK）关闭ControlPanel窗口。
启动Lightscape本教程需要运行Lightscape Visualization System。
在Lightscape Application窗口组中，双击Lightscape图标，Lightscape图形用户界面显现在屏幕上。
打开一个文件什么是一个准备文件？在Lightscape中生成一个模拟需要两个阶段----准备阶段和解决阶段，因为各阶段都有一定的要求，所以Lightscape在各阶段使用不同的模型结构，在准备阶段期间，当你定义模型几何形状和属性时，使用的结构类似许多CAD等模型程序。
在此阶段使用的模型结构，称为Lightscape的准备模型，并保存到一个准备文件中（扩展名为.lp）。
在解决阶段，这个模型结构将改变为有益于光能传递处理的形式。
你不能再改变其几何形状。
在解决阶段使用的模型结构称为Lightscape的解决模型，并保存到一个解决的文件中（扩展名为.ls）。
装入一个准备文件你将使用一个设置好的准备文件开始教程。

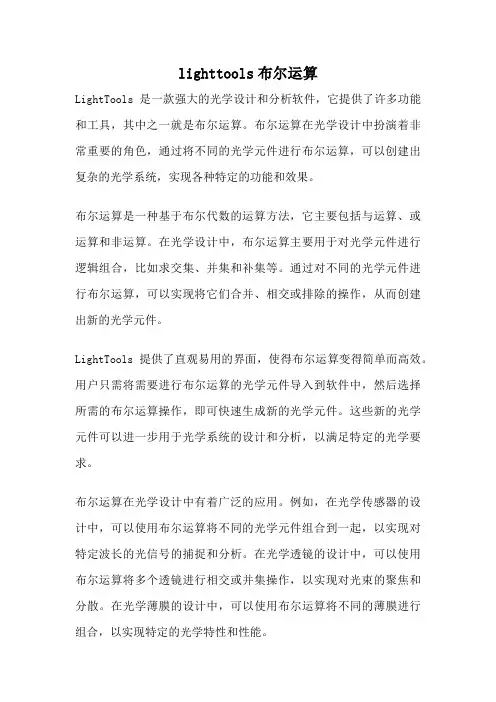

lighttools布尔运算LightTools是一款强大的光学设计和分析软件，它提供了许多功能和工具，其中之一就是布尔运算。
布尔运算在光学设计中扮演着非常重要的角色，通过将不同的光学元件进行布尔运算，可以创建出复杂的光学系统，实现各种特定的功能和效果。
布尔运算是一种基于布尔代数的运算方法，它主要包括与运算、或运算和非运算。
在光学设计中，布尔运算主要用于对光学元件进行逻辑组合，比如求交集、并集和补集等。
通过对不同的光学元件进行布尔运算，可以实现将它们合并、相交或排除的操作，从而创建出新的光学元件。
LightTools提供了直观易用的界面，使得布尔运算变得简单而高效。
用户只需将需要进行布尔运算的光学元件导入到软件中，然后选择所需的布尔运算操作，即可快速生成新的光学元件。
这些新的光学元件可以进一步用于光学系统的设计和分析，以满足特定的光学要求。
布尔运算在光学设计中有着广泛的应用。
例如，在光学传感器的设计中，可以使用布尔运算将不同的光学元件组合到一起，以实现对特定波长的光信号的捕捉和分析。
在光学透镜的设计中，可以使用布尔运算将多个透镜进行相交或并集操作，以实现对光束的聚焦和分散。
在光学薄膜的设计中，可以使用布尔运算将不同的薄膜进行组合，以实现特定的光学特性和性能。
除了布尔运算，LightTools还提供了许多其他的功能和工具，用于辅助光学设计和分析。
例如，它可以进行光线追迹和光线传播分析，用于评估光学系统的成像质量和性能。
它还可以进行光传输计算和发光度仿真，用于预测光学元件的亮度和光强分布。
此外，LightTools还支持多种光学材料和光学表面的建模和优化，以满足不同应用场景的需求。
LightTools的布尔运算功能为光学设计师提供了强大的工具和便利的操作方式，使得光学元件的组合和设计变得更加灵活和高效。
通过合理利用布尔运算，可以创建出复杂的光学系统，实现各种特定的光学功能和效果。
在今后的光学设计中，布尔运算将继续发挥重要作用，为光学设计师提供更多创新的可能性。

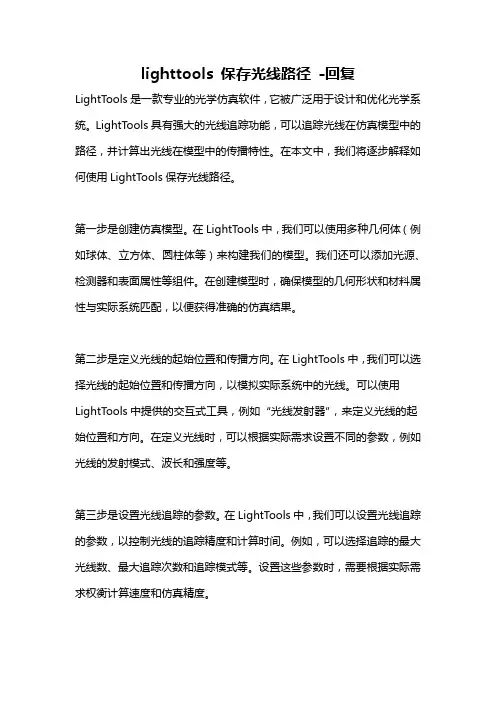

lighttools 保存光线路径-回复LightTools是一款专业的光学仿真软件，它被广泛用于设计和优化光学系统。
LightTools具有强大的光线追踪功能，可以追踪光线在仿真模型中的路径，并计算出光线在模型中的传播特性。
在本文中，我们将逐步解释如何使用LightTools保存光线路径。
第一步是创建仿真模型。
在LightTools中，我们可以使用多种几何体（例如球体、立方体、圆柱体等）来构建我们的模型。
我们还可以添加光源、检测器和表面属性等组件。
在创建模型时，确保模型的几何形状和材料属性与实际系统匹配，以便获得准确的仿真结果。
第二步是定义光线的起始位置和传播方向。
在LightTools中，我们可以选择光线的起始位置和传播方向，以模拟实际系统中的光线。
可以使用LightTools中提供的交互式工具，例如“光线发射器”，来定义光线的起始位置和方向。
在定义光线时，可以根据实际需求设置不同的参数，例如光线的发射模式、波长和强度等。
第三步是设置光线追踪的参数。
在LightTools中，我们可以设置光线追踪的参数，以控制光线的追踪精度和计算时间。
例如，可以选择追踪的最大光线数、最大追踪次数和追踪模式等。
设置这些参数时，需要根据实际需求权衡计算速度和仿真精度。
第四步是运行仿真并保存光线路径。
在LightTools中，我们可以运行光线追踪仿真，并将光线的路径保存到文件中。
在运行仿真之前，确保已经定义了所有必要的参数和设置。
在仿真运行期间，LightTools会计算光线在模型中的传播路径，并将路径信息保存到指定的文件中。
可以选择不同的保存格式，例如文本文件（例如CSV或TXT格式）或二进制文件。
第五步是分析保存的光线路径。
在LightTools中，我们可以使用内置的分析工具来分析保存的光线路径。
例如，可以使用“路径分析器”工具来查看光线在模型中的传播路径、损耗和散射等信息。
可以根据这些信息来优化光学系统的设计，并提高系统的性能。
lighttools导入实例模型
1.选择3D图右边的视图选项3D objects>Draw cylinder>Cylin der。
依次输入坐标值，xyz 0,0,0 xyz 0,4.5,0 xyz 0,0,1
2.5建立一个圆柱C1。
2.然后再圆柱上方倒出一个圆角，因为没有倒圆角工具只能近似用一个多边形来代替，选择3Dobject>Draw Misc Solid>Revolve依次输入点xyz 4.5,12.0,0 xyz 4.2,12.3,0 xyz 4.1,12.4,0 xyz4.0, 12.5,0双击鼠标左键，设置旋转轴xyz 0,0,0 xyz 0,12,0键入”;”回车，得出图形C2，在将C2和C1做布尔减法运算。
3然后制作杯子把手的地方，选择工具3Dobject>Draw sphere>Toroid。
输入圆心x yz 4.5,4.8,0中径xyz 4.5,2.7,0输入外径xyz 4.5,1.5,0输入旋转角度90°在用粘合工具将把手和杯壁粘合在一起。
4如步骤1一样建立一个圆柱建完后如下图C5。
在如步骤3一样的建立一个圆环再在圆环和杯壁之间建立一个圆柱。
最后在将圆柱和杯壁之间用粘合工具将两个物体粘合起来。
[说明]lighttools中文说明第一章介绍翻译:郑一狼照明作为光学领域中的一个重要部分，对于很多公司和它们的产品来说正变得越来越重要。
可是，直到现在对于照明系统设计和分析来说还没有可供广泛选择的专业软件，能够应用于照明系统的软件也很难使用。
正因为如此，目前照明系统的设计通常是建立系统的模型然后测试此模型。
LightTools的照明模块是为了满足照明行业的需要而编写的。
它通过计算机建模对照明系统进行精确的定量分析，从而帮助你更加快速有效的开发照明产品。

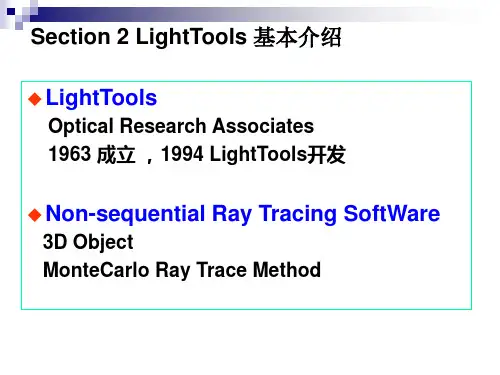

一.什么是LightTools照明模块,LightTools照明模块是LightTools核心模块的可选的扩展模块。
它使用非序列性光线追迹并且基于元件进行建模，帮助你模拟完整的光学系统，包括系统的光源、光学元件和机械结构。
LightTools照明模块完全与LightTools核心模块相结合，并且添加了新的菜单和命令。
因为两个模块是相互结合的，一旦你熟悉了LightTools核心模块，那么在你了解了LightTools照明模块的一些特性后，将很快能够使用LightTools照明模块。
如果你是使用LightTools的新手，那么我们推荐你在学习LightTools照明模块之前先熟悉LightTools核心模块，以此来熟悉LightTools的基本特性和操作。
LightTools照明模块使用非序列性光线追迹，这点和2D及3D设计视图是一致的，但是和Imaging Path模块不一样，Imaging Path模块只使用序列性光线追迹。
二(照明系统基础大部分照明系统拥有以下这些特性，所有以下这些特性都可以在LightTools中被模拟。
, 系统有一个或更多的照明光源，通常成一定角度并且不均匀地分布在三维空间中。
, 我们需要在系统的若干位置分析照度。
, 我们需要分析远场的发光强度。
, 我么需要创建不同的曲面属性，包括菲涅尔损失和散射特性。
, 我们需要进行非序列性光线追迹，对于照明计算可能更适宜使用蒙特卡洛类型随机光线追迹。
序号层阶图标名称说明11元件用于创建透镜、反射镜、虚拟表面、棱镜和属性区域等元件的工具21-1单片式镜头用于创建单个光学元件（折射镜或反射镜）的工具31-1-1Sketch3PtLens为平板创建3点透镜41-1-2Sketch4PtLens创建非平面4点透镜51-1-3Sketch5PtLens创建5点凹凸透镜。
会在凹面半径一侧自动添加平面61-1-4Sketch6PtLens创建两侧均为平面的6点双凹透镜71-1-5Mirror4Pt创建具有光功率的反射镜81-1-6QuickLens根据在命令行中指定的数值创建透镜91-1-7LoadElement从文件加载库元件到模型原点101-1-8LibraryElement从先前保存的实体(.ent)文件创建元件111-2反射镜用于创建二次曲面反射镜的工具121-2-1SpunParabola_M创建旋转抛物面反射镜131-2-2TroughParabola_M创建抛物面反射凹镜141-2-3SpunEllipse_M创建旋转对称的椭圆形反射镜151-2-4TroughEllipse_M创建圆柱椭圆反射镜161-2-5SpunHyperbola_M创建旋转对称的双曲线反射镜171-2-6TroughHyperbola_M创建圆柱双曲线反射镜181-3折叠用于创建平板折叠反射镜的工具191-3-1FMir1创建表面法线位于 -Z 和 +Y 之间的折叠反光镜201-3-2FMir2创建表面法线位于 -Z 和 -Y 之间的折叠反光镜211-3-3FMir3创建表面法线位于 +Z 和 +Y 之间的折叠反光镜221-3-4FMir4创建表面法线位于 +Z 和 -Y 之间的折叠反光镜231-3-5FMir5创建表面法线位于 -Z 和 -X 之间的折叠反光镜241-3-6FMir6创建表面法线位于 -Z 和 +X 之间的折叠反光镜251-3-7FMir7创建表面法线位于 +Z 和 -X 之间的折叠反光镜261-3-8FMir8创建表面法线位于 +Z 和 +X 之间的折叠反光镜271-3-9FMir9创建表面法线位于 -X 和 -Y 之间的折叠反光镜281-3-10FMir10创建表面法线位于 +X 和 -Y 之间的折叠反光镜291-3-11FMir11创建表面法线位于 -X 和 +Y 之间的折叠反光镜301-3-12FMir12创建表面法线位于 +X 和 +Y 之间的折叠反光镜311-4棱镜用于创建棱镜、挤压和旋转元件的工具321-4-1ExtrudedPrism创建任意形状的多边形棱镜331-4-2Revolution将折线轮廓转成为光学实体341-4-3RPolyCtoVertex通过定义中心和顶点来创建正多边形棱镜351-4-4RPolyCtoFace通过定义中心和多边形面与中心的距离来创建正多边形棱镜361-4-5RPolyVtoCenter通过定义顶点和顶点与中心的距离来创建正多边形棱镜371-4-6RPolyFtoCenter通过定义和中心来创建正多边形棱镜381-4-7RightAnglePrism创建直角棱镜391-4-8PorroPrism创建普罗棱镜(具有直角三角形端面的棱镜)401-4-9PentaPrism创建五棱镜(用于使光线方向偏转90度)411-4-10DovePrism创建道威棱镜，用于翻转光束421-5三维物体用于创建块状、球体、圆柱体和蒙皮实体等折射元件的工具431-5-1Block创建与UCS轴平行的矩形块441-5-2Block3Pt采用方形面创建矩形块451-5-3CtrSphere通过定义中心和半径来创建实心球体461-5-4Sphere通过定义顶点位置和直径来创建实心球体471-5-5Ellipsoid通过定义焦点来创建椭圆体481-5-6Cylinder创建直圆柱。
LightTools中文教程照明是光学的主要领域之一，并且正在成为越来越重要，很多公司和它们的产品然而，截至目前为止尚未有一个为照明系统设计和分析的商用软件产品的广泛选择，以及那些已经提供可能都难于使用。
正因为如此，对照明系统的设计往往是做通过建立原型和测量它们。
在LightT ools照明模块已被写入，以填补这个社会上有需要的光照。
它通过计算机进行模拟照明系统准确的定量分析，从而帮助您开发照明产品更迅速和更有信心。
什么是LightTools照明模块？在LightTools照明模块是一个可选的附加模块向LightT ools核心模块。
它使用固有的非连续线迹和元素为基础的LightT ools建模模拟，以帮助您完成照明系统，包括来源，光学和机械结构。
在LightTools照明模块完全集成在LightTools核心模块，增加新的菜单和命令调色板。
因为它是完全集成的，一旦你熟悉了LightT ools核心模块，您将很快能够使用后，有关其特殊的特点和要求学习LightT ools照明模块。
如果您是新的LightTools，我们建议您首先成为熟悉的LightTools核心模块，然后尝试在LightTools照明模块，得到的基本特点和LightTools 的技术，熟悉。
在LightT ools照明模块使用非连续的射线追踪。
因此，它集成了二维和三维设计视图设计LightTools认为，这两项研究使用非连续的射线追踪。
这不是集成了影像路径模块，只使用顺序射线追踪。
照明系统的要素大部分照明系统具有以下共同特点，所有这些都可以在LightT ools照明模块为蓝本。
该系统有一个或更多的光源，通常延长和不均匀，在空间和方位地用户有必要在分析系统中的几个地点的照度用户有必要分析远场强度用户有需要模式不同表面特性，包括菲涅尔损失和散射用户有一个非连续的光需要跟踪，用蒙特卡罗型概率射线最好跟踪照度计算·光源所有的照明系统至少有一个光源，并可能有几个来源。
lighttools text数据建立光源分布如何使用LightTools软件来建立光源分布。
LightTools是一款功能强大的光学仿真软件，可用于设计和分析各种光学系统。
在光学系统设计中，光源分布是一个重要的参数，它影响着整个系统的性能和效果。
下面将一步一步介绍如何在LightTools中建立光源分布。
第一步：导入模型和设置环境条件在LightTools中，首先我们需要导入光学系统的模型。
可以通过导入CAD文件或者使用LightTools内建的建模工具来创建模型。
导入模型后，我们还需要设置环境条件，包括折射率、光源的波长和功率等。
第二步：选择光源类型在LightTools中，有多种光源类型可供选择，包括点光源、球面光源、面光源等。
根据实际需求，选择合适的光源类型。
点光源适用于较小的光源，球面光源适用于较大的光源，而面光源则适用于均匀的光源。
第三步：设置光源参数根据所选择的光源类型，设置光源的参数。
光源参数包括光源的位置、发射角度、发光功率等。
通过调整这些参数，可以控制光源的位置和方向，进而影响光源的分布。
第四步：调整光源分布根据实际需求，可以通过调整光源的位置和参数来达到期望的光源分布。
LightTools提供了直观的图形界面，方便用户对光源进行调整。
可以通过拖动光源的位置、旋转光源的方向、调整光源的发射角度等方式来改变光源的分布效果。
第五步：分析光源分布在调整完光源分布之后，我们可以使用LightTools提供的分析工具来评估光源分布的效果。
例如，可以使用光强度分析工具来查看不同位置的光强度分布情况，可以使用光通量分析工具来计算不同方向上的光通量分布情况等。
通过这些分析，可以进一步优化光源分布，使其更加符合设计要求。
第六步：保存和导出结果在完成光源分布的设计之后，我们可以将结果保存起来，以备后续使用。
LightTools提供了多种保存和导出结果的方式，可以保存为LightTools的工程文件，也可以导出为其他格式的文件，如CAD文件、图片文件等。
