如何合理设计一个链条接头销轴

销轴连接固定方法我折腾了好久销轴连接固定方法，总算找到点门道。

说实话，一开始我对这销轴连接固定也是瞎摸索。

最开始的时候，我就想着把销轴直接往孔里一插就完事了，结果呢，那简直是大错特错。

这就像你穿珠子，珠子孔和线如果不做点处理，珠子很容易就掉了，销轴和连接部件也是这个道理。

要是就这么简单一插，稍微有点震动或者受力，销轴就会松动，连接就不牢固了。

后来我就试了试给销轴加点润滑油再插进去，想着这样插得时候顺滑一些，插进去应该就会好很多。

可这只是解决了插入的问题，并没有解决固定的问题啊。

就像你给钥匙抹了油虽然好开锁了，但锁依旧没有修好是一个道理。

接着我又采取了一种方法，在销轴上打孔，然后用开口销穿过。

这就有点像给咱们扎头发用皮筋扎好了还得别个卡子固定住一样。

这个方法挺有效的，但是打孔得特别精准，我刚开始打孔的时候就打歪了，结果开口销插进去特别费劲，而且还固定不好。

这时候我才知道精确打孔的重要性。

打歪了孔之后，为了让开口销能好好的固定销轴，我就在歪的孔周围又磨了磨，好歹让开口销能够正常插入并且固定住了。

还有一个办法呢，就是使用弹性挡圈。

这就类似我们穿有弹性的裤腰的裤子一样，弹性挡圈能卡在轴承槽里，把销轴紧紧地卡在需要固定的位置。

这个方法相比打孔的不确定性，就简单多了，但也要注意弹性挡圈的大小要合适，如果太大了就卡不住，如果太小了，就很容易损坏。

我试过那么多方法，也吃了不少亏，才慢慢明白销轴连接固定可不是个简单事，要根据不同的情况来选择最适合的方法才行。

比如说，如果对连接的稳固性要求特别高，并且允许打孔操作，那打孔用开口销是个不错的选择；但要是空间有限或者对连接要求不是极端严格，弹性挡圈就很方便快捷。

反正啊都是在实践中摸索出来的经验，很多时候错了也不怕，错了才能知道正确的做法嘛。

还有你选用的销轴材质也要考虑进去，如果是比较软的材质，在采取固定方法的时候就得小心，不然很容易损坏销轴影响整个连接的质量，就像软的珠子郢客强硬串起来就容易裂开一样。

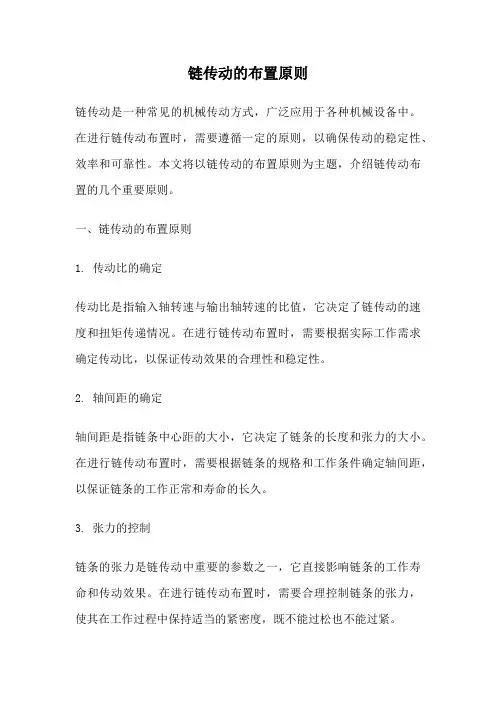

链传动的布置原则链传动是一种常见的机械传动方式，广泛应用于各种机械设备中。

在进行链传动布置时，需要遵循一定的原则，以确保传动的稳定性、效率和可靠性。

本文将以链传动的布置原则为主题，介绍链传动布置的几个重要原则。

一、链传动的布置原则1. 传动比的确定传动比是指输入轴转速与输出轴转速的比值，它决定了链传动的速度和扭矩传递情况。

在进行链传动布置时，需要根据实际工作需求确定传动比，以保证传动效果的合理性和稳定性。

2. 轴间距的确定轴间距是指链条中心距的大小，它决定了链条的长度和张力的大小。

在进行链传动布置时，需要根据链条的规格和工作条件确定轴间距，以保证链条的工作正常和寿命的长久。

3. 张力的控制链条的张力是链传动中重要的参数之一，它直接影响链条的工作寿命和传动效果。

在进行链传动布置时，需要合理控制链条的张力，使其在工作过程中保持适当的紧密度，既不能过松也不能过紧。

4. 引导装置的设置链传动在工作过程中需要引导装置的支持，以保持链条的正确运动轨迹和稳定性。

在进行链传动布置时，需要设置合理的引导装置，使链条在传动过程中能够顺畅运动，避免跳链和偏离轨道的情况发生。

5. 润滑方式的选择链条的润滑对于链传动的寿命和传动效率具有重要影响。

在进行链传动布置时，需要根据链条的工作条件选择合适的润滑方式，如滴油润滑、浸油润滑或喷油润滑等，以确保链条的正常工作和寿命的延长。

二、链传动布置的注意事项1. 避免链条过长或过短链条的长度应根据传动的轴间距和链条规格进行合理选择，避免链条过长或过短。

过长的链条容易产生弯曲和摆动，过短的链条则容易导致链条过紧和张力过大，影响传动效果和寿命。

2. 保持链条的张力均匀链条的张力应保持均匀，避免部分链节受力过大或过小。

过大的链条张力会增加链条的磨损和噪音，过小的链条张力则容易导致链条松动和跳链的情况发生。

3. 定期检查和维护链传动在使用过程中需要定期检查和维护，及时发现和处理链条磨损、松动、断裂等问题。

销轴装配方法全文共四篇示例，供读者参考第一篇示例：销轴装配方法是机械装配领域的一项重要技术，它涉及到零部件的装配、搭接和连接。

销轴是一种常用的连接元件，广泛应用于机械制造领域，如汽车制造、机械设备制造等方面。

在装配销轴时，如何正确选择和使用销轴装配方法，对于确保机械设备的稳定性和功效至关重要。

1.选择合适的销轴：在进行销轴装配时，首先要选择合适的销轴。

销轴通常由金属或塑料制成，根据机械设备的要求和负载情况，选择合适材质和尺寸的销轴。

一般情况下，金属销轴承载能力更大，耐磨性更强；而塑料销轴具有轻质、防腐蚀等优点。

2.准确测量尺寸：在进行销轴装配时，应准确测量销轴和连接孔的尺寸，确保销轴和连接孔之间的配合尺寸合理。

如果尺寸不匹配，容易导致销轴装配困难，甚至影响设备的运行效果。

3.清洁连接面：在进行销轴装配前，应清洁销轴和连接孔的连接面，确保没有灰尘或杂质。

这样可以有效减少装配时的摩擦力，更容易将销轴插入连接孔。

4.采用合适的装配工具：在进行销轴装配时，应选择合适的装配工具，如橡胶锤、销轴安装器等。

根据销轴的尺寸和连接孔的形状，选用相应的工具，确保装配的效果。

5.以适当角度插入销轴：在进行销轴装配时，应以适当的角度插入销轴，避免误差和损坏。

过大的角度可能导致销轴变形或损坏连接孔，影响连接效果。

7.检查装配效果：在完成销轴装配后，应仔细检查装配效果，确保销轴与连接孔之间的配合程度良好。

如有不良情况，应及时调整或更换销轴，以确保机械设备的运行稳定。

销轴装配方法是机械装配过程中必不可少的一环，正确选择和使用销轴装配方法，可以有效提高机械设备的使用寿命和稳定性。

希望以上内容对您有所帮助，谢谢阅读。

第二篇示例：销轴是一种常用的机械配件，广泛应用于各种工业设备中。

正确的销轴装配方法能够确保设备正常运转，延长设备的使用寿命，减少设备故障的发生。

下面将介绍一下销轴的装配方法及注意事项。

准备工作。

在开始销轴装配之前，需要做好充分的准备工作。

销轴连接构造要求
销轴连接构造的要求主要包括以下几点：
1.销轴孔管理中心和耳板管理中心的定位精度应满足设计要求。

2.销轴孔的加工精度应符合标准要求，以确保销轴能够顺利插入。

3.耳板和销轴的配合应合适，以确保销轴能够有效地传递载荷。

4.销轴的抗剪强度应满足设计要求，以防止剪切失效。

5.销轴的疲劳强度应满足设计要求，以防止疲劳断裂。

6.销轴和耳板的材料选择应考虑其耐久性和抗腐蚀性。

7.销轴连接的维护和检修应方便快捷，以降低维护成本。

这些要求确保了销轴连接的可靠性和稳定性，使整个结构能够安全有效地运行。

链条销轴的正确安装方法链条销轴是一种常见的机械连接件，用于连接链条和轴承等部件，具有固定和传动作用。

正确安装链条销轴对于机械设备的正常运行至关重要。

本文将介绍链条销轴的正确安装方法，以确保装配质量和使用效果。

一、准备工作在安装链条销轴之前，需要准备好相应的工具和材料。

常用的工具包括扳手、锤子、螺丝刀等，常用的材料包括链条销轴、链条、轴承等。

二、检查链条销轴和轴承在安装链条销轴之前，需要对链条销轴和轴承进行检查。

首先，检查链条销轴的表面是否光滑，没有明显的损伤或磨损。

其次，检查轴承的内径是否与链条销轴的外径相匹配，确保能够顺利安装。

三、润滑链条销轴和轴承在安装链条销轴之前，需要将链条销轴和轴承进行润滑。

润滑剂可以使用机油或润滑脂，涂抹在链条销轴和轴承的表面上，以降低摩擦和磨损。

四、安装链条销轴1. 将链条放置在链条销轴上，并确保链条的方向正确。

链条一般有两个侧面，一个是平面侧面，一个是齿侧面。

平面侧面与链条销轴的平面相接触，齿侧面则与轴承相接触。

2. 用扳手或螺丝刀拧紧链条销轴两端的螺母，使链条销轴固定在轴承上。

拧紧螺母时，要适度用力，不能过紧或过松。

五、检查安装质量在安装完成后，需要对链条销轴进行检查，确保安装质量。

首先，检查链条销轴是否固定在轴承上，不能有松动。

其次，检查链条是否能够正常运转，没有卡滞或打滑现象。

最后，检查链条销轴和轴承的润滑情况，需要定期添加润滑剂，以保持良好的润滑效果。

六、注意事项在安装链条销轴时，需要注意以下几点：1. 确保链条销轴和轴承的尺寸匹配，不得有明显的间隙或过紧现象。

2. 使用适量的润滑剂，确保链条销轴和轴承的润滑效果良好。

3. 拧紧螺母时，要适度用力，不能过紧或过松，以免影响链条的正常运行。

4. 定期检查链条销轴和轴承的磨损情况，及时更换损坏的部件，以确保安全运行。

总结：链条销轴的正确安装方法包括准备工作、检查链条销轴和轴承、润滑链条销轴和轴承、安装链条销轴和检查安装质量等步骤。

机械设计——链传动设计链传动是一种常见的传动机构，被广泛应用于机械设计中。

在机械设计中，合理的链传动设计能够提高传动效率、减少噪音和振动，并具有较长的使用寿命。

本文将从链传动的设计原理、设计步骤等方面进行详细介绍，帮助读者理解和掌握链传动的设计方法。

链传动是利用链条连接传动的装置，并通过链轮的转动来实现传动动力。

其主要由链条、链轮和导向轮组成。

链条通常由许多个连续的关节组成，链轮则是连接在轴上的圆盘，有时也被称为齿轮。

导向轮用来引导和保持链条在传动过程中的位置。

在进行链传动设计之前，需要明确传动系统的要求和工作条件。

首先，确定传动比，即输入轴与输出轴的转速比。

其次，确定传动功率和转矩，以及工作环境的温度、湿度和噪音要求等。

这些基本参数对于链传动的选型和尺寸设计至关重要。

在链传动设计中，需要根据传动比和转动方向选择适当的链条型号和链轮齿数。

根据传动功率和转矩计算出链条的最小宽度和强度。

一般来说，链条的宽度应大于等于振动参数。

通过选择合适的链条型号和链轮齿数，可以满足所需的传动比和传动功率。

在确定链条型号和链轮齿数后，需要进行链条的长度和连接轴的设计。

链条的长度应根据安装空间和工作条件进行合理设计。

并且，要注意链条的张力和松弛程度，避免链条的跳齿和过紧。

另外，还需要进行链传动的轴设计和支撑结构的设计。

链传动的轴应具有足够的强度和刚度，以承受传动过程中的力和转矩。

同时，要合理选择轴承和其安装方式，以减小摩擦和磨损。

支撑结构的设计要保证链传动的稳定性和可靠性。

除了上述基本设计步骤外，链传动的设计还需考虑一些特殊情况和附加要求。

例如，在高速和高温环境下，需要选择高强度和耐热的链条材料；在潮湿和腐蚀环境下，需要选用耐腐蚀的链条材料和防腐涂层。

此外，还需进行链传动的动力学分析和疲劳寿命计算。

通过动力学分析，可以评估链条的运动特性和传动效率，进而对链传动的性能进行改进。

通过疲劳寿命计算，可以确定链条的使用寿命和更换周期，以确保链传动的可靠性和安全性。

Mechanical & Chemical Engineering252 浅谈农机链条螺纹连接销轴的设计和检测章渭军，王河根（杭州东华链条集团有限公司，浙江 杭州 311102）摘要：分析了螺纹连接链节的使用优点，对螺纹连接销轴的选材、形状设计、非螺纹部分强度和耐磨性控制、螺纹部分韧性控制、以及螺纹连接销轴检测方法介绍。

关键词：连接链节；螺纹连接销轴农机链条一般由内链节、外链节和连接链节组成。

内链节由两片内链板、两个套筒和两个滚子组成，外链节由两个外链板和两个销轴组成，而连接链节作为安装链条时，为连接链条两端的功能，有开口销型连接链节、钢丝锁销型连接链节、卡簧型连接链节、以及螺母型连接链节（见图1）。

图1与钻孔连接销轴装开口销连接链节和装钢丝锁销连接链节、以及割槽连接销轴装卡簧连接链节相比，螺纹连接销轴装螺母结构连接链节由于螺纹不仅加工周期长和成本高，而且还存在螺纹部分韧性难以控制容易断裂等质量问题，所以大部分链条生产厂家一般都不会主动给用户推荐，但同时由于螺纹结构的连接链节具有拆装更加快捷和方便的特点一直受到最终农户的青睐。

现对螺纹连接销轴的设计和检测作一些简单介绍： 1 材料选择螺纹连接销轴与链条上的销轴一样，为链条上的主要受力零件，承受剪力，一般与链条上的销轴选用相同的材料，常用的牌号很多，基本上分为两类：渗碳钢和调质钢，渗碳钢有20Cr、20CrMo、20CrMnMo、20CrMnTi、30CrMnTi 等，调质钢有45、40Cr、35CrMo、40CrNiMo、42CrMo 等。

2 形状设计一般螺纹连接销轴主要有镦头结构和非镦头结构（见图2）。

图2镦头结构的优点是螺纹连接销轴装配后无需铆头，可以避免装配后铆头带来的螺纹端受力导致出现的裂纹。

非镦头结构的优点是加工方便，而且材料利用率也高。

很多时候为提升螺纹连接链节的工作可靠性，通常在螺纹接销装连接链板处进行铣扁设计，以防止使用时转动；同时为保证螺纹连接销轴的使用强度，通常螺纹部分与非螺纹部分的台阶处设计成圆角R 过渡，同时螺纹收尾处预留1～1.5mm,以避免应力集中导致螺纹断裂（见图3）。

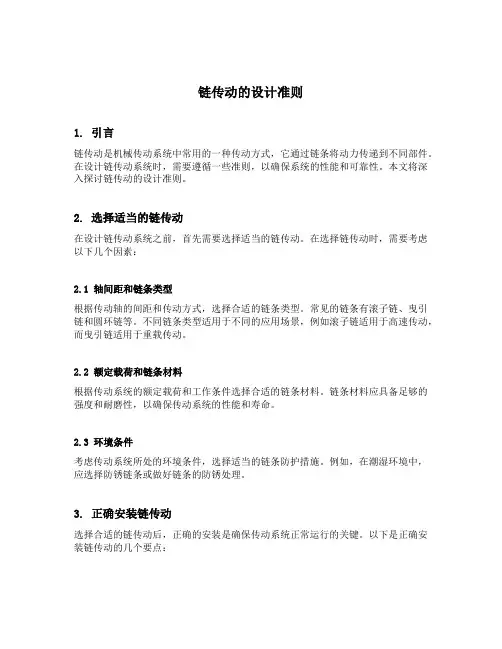

链传动的设计准则1. 引言链传动是机械传动系统中常用的一种传动方式，它通过链条将动力传递到不同部件。

在设计链传动系统时，需要遵循一些准则，以确保系统的性能和可靠性。

本文将深入探讨链传动的设计准则。

2. 选择适当的链传动在设计链传动系统之前，首先需要选择适当的链传动。

在选择链传动时，需要考虑以下几个因素：2.1 轴间距和链条类型根据传动轴的间距和传动方式，选择合适的链条类型。

常见的链条有滚子链、曳引链和圆环链等。

不同链条类型适用于不同的应用场景，例如滚子链适用于高速传动，而曳引链适用于重载传动。

2.2 额定载荷和链条材料根据传动系统的额定载荷和工作条件选择合适的链条材料。

链条材料应具备足够的强度和耐磨性，以确保传动系统的性能和寿命。

2.3 环境条件考虑传动系统所处的环境条件，选择适当的链条防护措施。

例如，在潮湿环境中，应选择防锈链条或做好链条的防锈处理。

3. 正确安装链传动选择合适的链传动后，正确的安装是确保传动系统正常运行的关键。

以下是正确安装链传动的几个要点：3.1 正确的张紧力链条的张紧力对传动的性能和寿命至关重要。

过低或过高的张紧力都会影响传动效果。

因此，在安装过程中，应确保链条的张紧力在合理范围内。

3.2 适当的润滑链条在运行过程中需要充分润滑以减少摩擦和磨损。

在安装链传动时，应注意选择合适的润滑剂，并确保链条充分润滑。

3.3 正确的对齐传动系统中的各个部件需要正确对齐以确保传动的顺畅运行。

在安装链传动时，应注意各个轴的对齐，并采取必要的调整措施。

3.4 定期检查和维护安装完成后，定期检查和维护链传动系统是必不可少的。

定期检查链条的磨损情况、润滑状态和张紧力，并根据需要进行维护和更换。

4. 高效链传动设计除了正确安装链传动系统外，高效的链传动设计也是确保传动性能的关键。

以下是一些高效链传动设计的准则：4.1 合理选择齿轮比在链传动系统中，齿轮比对传动效率和输出扭矩有很大影响。

因此，在设计链传动时，应合理选择齿轮比，以满足传动效率和输出扭矩要求。

链传动是一种常见的机械传动方式，用于传递动力和运动。

在进行链传动的布置时，可以考虑以下原则：
合理选择链轮类型和参数：根据传动的要求和工作条件，选择适当的链轮类型和参数，包括齿数、模数、齿轮面宽等。

确保链轮能够适应所需的传动比、承载能力和工作环境。

确定合适的链条类型：选择适当的链条类型，如滚子链、滑动链或双排链等。

考虑传动功率、工作速度、工作环境和所需的寿命等因素。

正确确定链条张紧方式：链条的正确张紧是保证传动效果和寿命的重要因素。

根据链条的长度、工作条件和传动要求，选择适当的链条张紧方式，如弹性张紧装置或手动张紧装置。

合理布置链条的传动比和轴距：根据具体的传动需求和装置的空间限制，确定链条的传动比和轴距。

传动比的选择应满足所需的速度比和扭矩传递要求，轴距的合理设置有助于减小链条的弯曲和侧向力。

考虑链条的保护和润滑：为了延长链条的使用寿命，需要考虑链条的保护和润滑。

适当的链条护罩和润滑系统可以减少链条的磨损和摩擦，提高传动效率和寿命。

定期检查和维护：链传动在使用过程中需要定期检查和维护，包括链条的张紧度、润滑状况和链轮的磨损等。

及时发现和处理链条的问题，可以避免不必要的故障和损坏。

在进行链传动的布置时，需要综合考虑传动需求、工作条件、装置结构和经济效益等因素，选择合适的链条和链轮，并确保正确的安装和维护，以保证链传动的可靠性和高效性。

同时，遵循相关的设计标准和规范，确保链传动布置符合安全和可靠性要求。

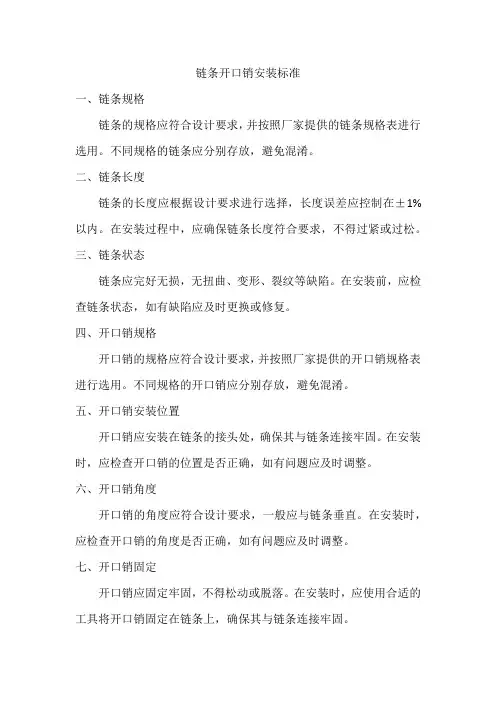

链条开口销安装标准
一、链条规格
链条的规格应符合设计要求，并按照厂家提供的链条规格表进行选用。

不同规格的链条应分别存放，避免混淆。

二、链条长度
链条的长度应根据设计要求进行选择，长度误差应控制在±1%以内。

在安装过程中，应确保链条长度符合要求，不得过紧或过松。

三、链条状态
链条应完好无损，无扭曲、变形、裂纹等缺陷。

在安装前，应检查链条状态，如有缺陷应及时更换或修复。

四、开口销规格
开口销的规格应符合设计要求，并按照厂家提供的开口销规格表进行选用。

不同规格的开口销应分别存放，避免混淆。

五、开口销安装位置
开口销应安装在链条的接头处，确保其与链条连接牢固。

在安装时，应检查开口销的位置是否正确，如有问题应及时调整。

六、开口销角度
开口销的角度应符合设计要求，一般应与链条垂直。

在安装时，应检查开口销的角度是否正确，如有问题应及时调整。

七、开口销固定
开口销应固定牢固，不得松动或脱落。

在安装时，应使用合适的工具将开口销固定在链条上，确保其与链条连接牢固。

八、开口销弯曲
开口销不得弯曲变形，否则会影响其固定效果。

在安装时，应检查开口销是否弯曲变形，如有问题应及时更换或修复。

九、链条紧固
在安装过程中，应将链条紧固在链轮上，确保其与链轮配合良好。

在紧固过程中，应使用合适的工具进行紧固，避免过度用力导致链条损坏。

十、检查验收
在安装完成后，应对链条和开口销进行检查验收。

如有缺陷应及时进行调整或更换。

验收合格后方可投入使用。
