路面平整度试验

沥青路面平整度检测方法及频率
沥青路面平整度检测是确保道路质量的重要环节，通常采用以
下方法进行检测：
1. 高精度激光测距仪，使用激光测距仪沿着道路表面进行扫描，通过测量反射激光的时间来计算道路表面的高程，进而评估路面的
平整度。

2. 惯性测量单元（IMU），IMU可以安装在车辆上，通过加速
度计和陀螺仪等传感器来测量车辆在道路表面的振动和变化，从而
评估路面的平整度。

3. 高清摄像头，使用高清摄像头拍摄道路表面，并通过图像处
理技术来分析道路表面的起伏情况，从而评估平整度。

4. 振动传感器，安装在车辆上的振动传感器可以实时监测车辆
在行驶过程中的振动情况，从而评估道路表面的平整度。

至于频率，一般来说，对于主干道和高速公路等重要道路，平
整度检测的频率通常为每年一次或每两年一次。

而对于次要道路和
低交通量道路，可以适当降低检测频率，通常为每三年一次。

当然，具体的检测频率还需要根据当地的道路使用情况、气候条件和道路
材料等因素来进行综合考虑和确定。

车辆工程技术133工程技术1　公路沥青路面平整度检测技术方法近年来，我国不断增长的交通量和逐渐增大的车辆荷载，让人们对公路的使用性能提出了更高的要求，路面平整度作为衡量路面使用性能的重要指标，对汽车通行的平稳性和舒适性产生直接的影响。

想要使沥青路面平整度得到有效保证，必须做好平整度检测工作，具体如下。

（1）3m直尺法。

3m直尺测定法有单尺测定最大间隙及等距离（1.5m）连续测定两种。

两种方法测定的路面平整度有较好的相关关系。

前者常用于施工质量控制与检查验收，单尺测定时要计算出测定段的合格率；等距离连续测试也可用于施工质量检查验收，要算出标准差，用标准差来表示平整程度。

但该方法比较落后，测量效率低下，操作者需要低头弯腰，现已用得较少。

（2）连续式平整度仪法。

连续式平整度仪测量时由人或车拉动该仪器前进，由于路面不平引起测量小轮上下摆动，并带动位移传感器的测杆在传感器的小孔槽里上下滑动。

这样就可以根据传感器输出的电位的正负及其大小来确定路面平整度。

采用该类测定仪灵活性较大，既可人拖，也可车拉，但检测效率较低（检测速度不大于12km/h）。

该方法适用于测定路表面的平整度，评定路面的施工质量和使用质量，但不适用于在已有较多坑槽、破坏严重的路面上测定。

连续式平整度仪的标准长度为3m，其质量应符合仪器标准的要求。

中间为一个3m 长的机架，机架可缩短或折叠，前后各有4个行走轮，前后两组轮的轴间距离为3m。

机架中间有一个能起落的测定轮。

机架上装有蓄电源及可拆卸的检测箱，检测箱可采用显示、记录、打印或绘等方式输出检测结果。

（3）激光断面仪法。

激光断面仪在公路工程检测中，不仅可以检测路面平整度，还可以检测路面车辙和构造深度等。

激光断面仪是一种新型检测技术，主要构成包括激光传感器、加速度传感器、数据采集仪器等，能够在很短时间内完成路面平整度检测。

其本质是采用了激光测距原理，一标准刚性梁上安装多个（两个以上）激光位移传感器，刚性梁可安装在车尾部。

3m直尺测定平整度试验方法1 目的和适用范围1.1 本方法规定用3m直尺测定距离路表面的最大间隙表示路基路面的平整度，以mm计。

1.2 本方法适用于测定压实成型的路面各层表面的平整度，以评定路面的施工质量及使用质量，也可用于路基表面成型后的施工平整度检测。

2 仪具与材料本试验需要下列仪具与材料：(1) 3m直尺：硬木或铝合金钢制，底面平直，长3m。

(2)楔形塞尺：木或金属制的三角形塞尺，有手柄。

塞尺的长度与高度之比不小于10，宽度不大于15mm，边部有高度标记，刻度精度不小于0.2mm，也可使用其他类型的量尺。

(3)其它：皮尺或钢尺、粉笔等。

3 方法与步骤3.1 准备工作(1) 按有关规范规定选择测试路段。

(2) 在测试路段路面上选择测试地点：当为施工过程中质量检测需要时，测试地点根据需要确定，可以单杆检测；当为路基路面工程质量检查验收或进行路况评定需要时，应连续测量10尺。

除特殊需要者外，应以行车道一侧车轮轮迹（距车道线80～100cm）作为连续测定的标准位置。

对旧路已形成车辙的路面，应取车辙中间位置为测定位置，用粉笔在路面上作好标记。

(3) 清扫路面测定位置处的污物。

3.2 测试步骤(1) 在施工过程中检测时，按根据需要确定的方向，将3m直尺摆在测试地点的路面上。

(2)目测3m直尺底面与路面之间的间隙情况，确定间隙为最大的位置。

(3)用有高度标线的塞尺塞进间隙处，量记其最大间隙的高度（mm），准确至0.2mm。

(4) 施工结束后检测时，按现行《公路工程质量检验评定标准》（JTJ071-94）的规定，每1处连续检测10尺，按上述(1)～(3)的步骤测记10个最大间隙。

4 计算4.1 单杆检测路面的平整度计算，以3m直尺与路面的最大间隙为测定结果。

连续测定10尺时，判断每个测定值是否合格，根据要求计算合格百分率，并计算10个最大间隙的平均值。

5 报告单杆检测的结果应随时记录测试位置与检测结果。

连续测定10尺时，应报告平均值、不合格尺数、合格率。

市政道路试验检测内容及方法一、试验检测内容1.路面平整度检测：包括静态平整度和动态平整度两个方面。

静态平整度检测是利用高程测量仪和光学测距仪等仪器测定道路路面的高程差异。

动态平整度检测是利用车辆行驶时发出的振动信号经传感器采集和处理，通过计算出路面表面的垂直振动加速度值。

2.路面摩擦系数检测：路面摩擦系数是指车辆在行驶过程中与路面之间的摩擦力大小。

通过使用摩擦测定仪和标准试片，在不同湿度、不同车辆速度下进行摩擦系数的检测，以评估道路的抗滑性能。

3.车行道纵向平坦度检测：车行道纵向平坦度是指道路纵向坡度和横向坡度的变化情况。

通过使用纵向坡度测量仪和横向坡度测量仪测量，以评估车行道纵向平坦度的合格程度。

4.路面厚度、密实度和强度检测：通过取样检测和力学试验方法，测定道路路面的厚度、密实度和强度，以评估道路的承载力和抗久违能力。

5.沥青混合料密实度和骨料飞散率检测：通过沥青混合料密实度试验和骨料飞散率试验，评估沥青混合料的质量，确保其达到规定的标准要求。

6.道路标线检测：对道路标线的宽度、颜色、反光度和附着力进行检测，以确保标线的清晰度和持久性。

7.排水性能检测：对道路排水系统进行检测，包括排水沟、雨水口等设施的设计和施工质量，以评估道路的排水性能。

二、试验检测方法1.试验仪器法：利用专用的试验仪器对各项指标进行检测，如高程测量仪、摩擦测定仪、坡度测量仪等。

2.试验取样法：通过采集实际道路材料的样品，进行实验室试验，如路面厚度检测可采用钻孔取样的方法。

3.动态试验法：利用车辆行驶时产生的振动信号进行检测，如动态平整度检测可采用车辆振动传感器进行连续监测。

4.视觉检测法：通过人工目测和相机拍摄的方式对道路标线、排水设施等进行检测和记录。

5.试验标准法：根据国家和地方制定的相关标准，在试验过程中按照相应的标准要求进行检测。

三、试验检测管理市政道路试验检测应按照相关法规和标准进行，并由专业技术人员进行操作和解读，确保试验结果准确可靠。

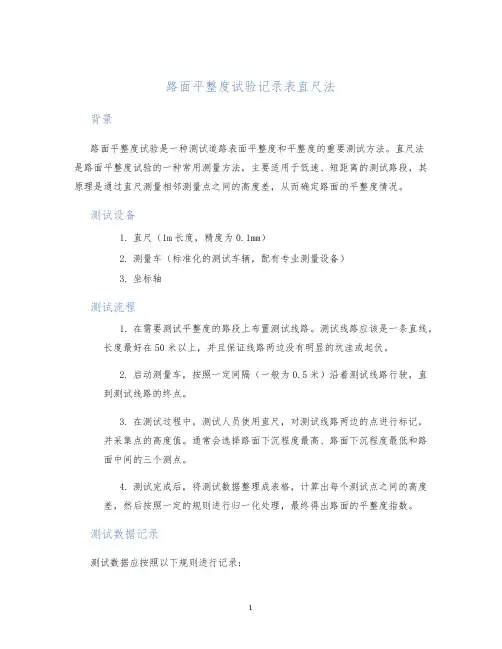

路面平整度试验记录表直尺法背景路面平整度试验是一种测试道路表面平整度和平整度的重要测试方法。

直尺法是路面平整度试验的一种常用测量方法，主要适用于低速、短距离的测试路段，其原理是通过直尺测量相邻测量点之间的高度差，从而确定路面的平整度情况。

测试设备1.直尺（1m长度，精度为0.1mm）2.测量车（标准化的测试车辆，配有专业测量设备）3.坐标轴测试流程1.在需要测试平整度的路段上布置测试线路。

测试线路应该是一条直线，长度最好在50米以上，并且保证线路两边没有明显的坑洼或起伏。

2.启动测量车，按照一定间隔（一般为0.5米）沿着测试线路行驶，直到测试线路的终点。

3.在测试过程中，测试人员使用直尺，对测试线路两边的点进行标记，并采集点的高度值。

通常会选择路面下沉程度最高、路面下沉程度最低和路面中间的三个测点。

4.测试完成后，将测试数据整理成表格，计算出每个测试点之间的高度差，然后按照一定的规则进行归一化处理，最终得出路面的平整度指数。

测试数据记录测试数据应按照以下规则进行记录：测量点测量值（mm）相邻测点之间的高度差（mm）高度差之和（mm）归一化高度差1 102.3 / / /2 101.7 0.6 0.6 -0.63 100.5 1.2 1.8 -1.84 99.9 0.6 2.4 2.1注：归一化高度差计算方法为（高度差之和÷ 测量点距离）×1000，单位为mm/km。

结论和建议根据测量数据，可以得出得出路面的平整度指数。

如果平整度指数较高，说明路面平整度较好，通行车辆可以得到良好的保障。

如果平整度指数较低，则说明路面平整度较差，需要进行修整和改善。

在进行路面平整度试验时，需要注意地面的状况和测试的工具，以便能够得到准确的测试数据。

建议进行路面平整度测试时尽可能选择平整度较好的测试路段，并使用精准可靠的测试设备进行测试。

第 1 页共2 页第五章：三米直尺测定平整度试验方法（JTG E60－2008）第A版第 0 次修订颁布日期： 2015年09月12日三米直尺测定平整度试验方法(三米直尺法参照规程T 0931－2008)一目的和适用范围。

1、本方法规定用三米直尺测定路表面的平整度。

定义三米直尺基准面距离路表面的最大间隙表示路基路面的平整度，以mm计。

2、本方法适用于测定压实成型的路面各层表面的平整度，以评定路面的施工质量，也可用于路基表面成型后的施工平整度检测。

二仪具与材料本试验需要下列仪具与材料：1、三米直尺：测量基准面长度为3m长，基准面应平直，用硬木或铝合金钢等材料制成。

2、楔形塞尺：硬木或金属制的三角形塞尺，有手柄。

塞尺的长度与高度之比不小于10，宽度不大于15mm，边部有高度标记，刻度读数分辨率小于或等于0.2mm，也可使用其他类型的量尺。

3、其他：皮尺或钢卷尺、粉笔。

三方法与步骤1、准备工作（1）按有关规范规定选择测试路段（2）测试路段的测试地点选择：当为沥青路面施工过程中的质量检测时，测试地点应选在接缝处，以单杆测定评定；除高速公路以外，可用于其他等级公路路基路面工程质量检查验收或进行路况评定，每200m测2处，每处连续测量10尺。

除特殊需要者外，应以行车道一侧车轮轮迹(距车道线0.8—1.0m)作为连续测定的标准位置。

对旧路已形成车辙的路面，应取车辙中间位置为测定位置，用粉笔在路面上作好标记。

（3）清扫路面测定位置的污物。

2、测试步骤：（1）在施工过程中检测时，按根据需要确定的方向，将三米直尺摆在测试地点的路面上。

（2）目测三米直尺的底面与路面之间的间隙情况，确定最大间隙的位置。

（3）用有高度标线的塞尺塞进间隙处，量记其最大间隙的高度(mm)准确至0.2mm。

（4）施工结束后检测时，按现行《公路工程质量检验评定标准》（JTG F80/1-2004）规定，每一处连续检测10尺，按上述（1）-（3）的步骤测记10个最大间隙。

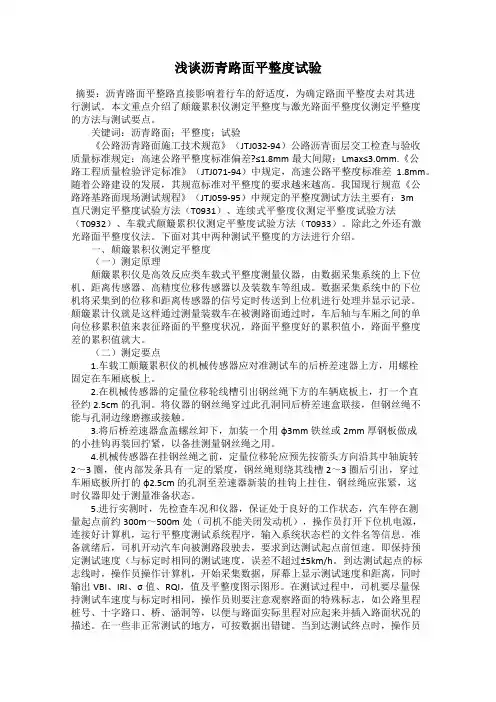

浅谈沥青路面平整度试验摘要：沥青路面平整路直接影响着行车的舒适度，为确定路面平整度去对其进行测试。

本文重点介绍了颠簸累积仪测定平整度与激光路面平整度仪测定平整度的方法与测试要点。

关键词：沥青路面；平整度；试验《公路沥青路面施工技术规范》（JTJ032-94）公路沥青面层交工检查与验收质量标准规定：高速公路平整度标准偏差?≤1.8mm最大间隙：Lmax≤3.0mm.《公路工程质量检验评定标准》（JTJ071-94）中规定，高速公路平整度标准差 1.8mm。

随着公路建设的发展，其规范标准对平整度的要求越来越高。

我国现行规范《公路路基路面现场测试规程》（JTJ059-95）中规定的平整度测试方法主要有：3m直尺测定平整度试验方法（T0931）、连续式平整度仪测定平整度试验方法（T0932）、车载式颠簸累积仪测定平整度试验方法（T0933）。

除此之外还有激光路面平整度仪法。

下面对其中两种测试平整度的方法进行介绍。

一、颠簸累积仪测定平整度（一）测定原理颠簸累积仪是高效反应类车载式平整度测量仪器，由数据采集系统的上下位机、距离传感器、高精度位移传感器以及装载车等组成。

数据采集系统中的下位机将采集到的位移和距离传感器的信号定时传送到上位机进行处理并显示记录。

颠簸累计仪就是这样通过测量装载车在被测路面通过时，车后轴与车厢之间的单向位移累积值来表征路面的平整度状况，路面平整度好的累积值小，路面平整度差的累积值就大。

（二）测定要点1.车载工颠簸累积仪的机械传感器应对准测试车的后桥差速器上方，用螺栓固定在车厢底板上。

2.在机械传感器的定量位移轮线槽引出钢丝绳下方的车辆底板上，打一个直径约2.5cm的孔洞。

将仪器的钢丝绳穿过此孔洞同后桥差速盒联接，但钢丝绳不能与孔洞边缘磨擦或接触。

3.将后桥差速器盒盖螺丝卸下，加装一个用ф3mm铁丝或2mm厚钢板做成的小挂钩再装回拧紧，以备挂测量钢丝绳之用。

4.机械传感器在挂钢丝绳之前，定量位移轮应预先按箭头方向沿其中轴旋转2～3圈，使内部发条具有一定的紧度，钢丝绳则绕其线槽2～3圈后引出，穿过车厢底板所打的ф2.5cm的孔洞至差速器新装的挂钩上挂住，钢丝绳应张紧，这时仪器即处于测量准备状态。

路基路面现场试验检测方法之平整度试验检测方法平整度是路面施工质量与服务水平的重要指标之一。

它是指以规定的标准量规，间断地或连续地量测路表面的凹凸情况，即不平整度的指标。

路面的平整度与路面各结构层次的平整状况有着一定的联系，即各层次的平整效果将累积反映到路面表面上，路面面层由于直接与车辆及大气接触，不平整的表面将会增大行车阻力,并使车辆产生附加振动作用。

这种振动作用会造成行车颠簸，影响行车的速度和安全及驾驶的平稳和乘客的舒适，同时，振动作用还会对路面施加冲击力，从而加剧路面和汽车机件损坏和轮胎的磨损，并增大油耗。

而且，不平整的路面会积滞雨水，加速路面的破坏。

因此；平整度的检测与评定是公路施工与养护的一个非常重要的环节。

平整度的测试设备分为断面类及反应类两大类。

断面类实际上是测定路面表面凹凸情况的,如最常用的3m直尺及连续式平整度仪，还可用精确测定高程得到；反应类测定路面凹凸引起车辆振动的颠簸情况。

反应类指标是司机和乘客直接感受到的平整度指标，因此它实际上是舒适性能指标，最常用的测试设备是车载式颠簸累积仪。

现已有更新型的自动化测试役备，如纵断面分析仪，路面平整度数据采集系统测定车等。

国际上通用国际平整度指数IRI衡量路面行驶舒适性或路面行驶质量，可通过标定试验得出IRI与标准差ó或单向累计值VBI之间的关系。

二、平整度测试方法(一) 3m直尺法3m直尺测定法有单尺测定最大间隙及等距离(1．5m)连续测定两种。

两种方法测定的路面平整度有较好的相关关系。

前者常用于施工质量控制与检查验收，单尺测定时要计算出测定段的合格率；等距离连续测试也可用于施工质量检查验收，要算出标准差，用标准差来表示平整程度。

1．试验目的和适用范围用于测定压实成型的路基、路面各层表面的平整度，以评定路面的施工质量及使用质量。

2．测试要点(1)在测试路段路面上选择测试地点①当为施工过程中质量检测需要时，测试地点根据需要确定，可以单杆检测；②当为路基、路面工程质量检查验收或进行路况评定需要时，应首尾相接连续测量10尺。
