植筋记录表

植筋拉拔检测操作规范一、引言本操作规范旨在规范植筋拉拔检测过程，确保检测结果准确可靠，以维护工程质量。

二、定义1. 植筋拉拔检测：指对植筋进行拉拔测试，以评估植筋在混凝土中的粘结性能。

2. 植筋：指在混凝土浇筑过程中设置的钢筋。

三、设备准备1. 拉拔测试设备：确保设备完好并经过校准。

2. 植筋样品：从工程中选取足够数量的植筋样品进行测试。

四、操作步骤1. 样品准备：- 从工程现场随机选取植筋样品。

- 清除样品表面的污垢和锈蚀物。

2. 设备调整：- 根据样品的直径和长度，调整拉拔测试设备的参数。

3. 样品安装：- 将样品固定在拉拔测试设备上，确保样品与设备之间的接触良好。

4. 拉拔测试：- 根据设备指示，逐渐施加拉拔力，直到植筋脱离混凝土或达到设定数值。

5. 记录结果：- 记录植筋脱离混凝土的拉拔力或达到的设定数值。

- 注意记录每个样品的标识信息。

6. 数据分析：- 对测试结果进行统计和分析。

- 比较拉拔力与设定数值的差异，评估植筋与混凝土的粘结性能。

五、安全注意事项1. 操作前确保设备安全可靠，如有异常请及时联系维修人员。

2. 操作过程中应佩戴个人防护用品，如手套、安全眼镜等。

3. 操作时应注意周围环境，确保人员安全。

4. 请按照设备说明书和操作规范正确操作，禁止私自改动设备参数。

六、附录1. 植筋拉拔检测设备操作说明书。

2. 植筋拉拔检测结果记录表格。

以上为植筋拉拔检测操作规范，希望能对相关人员进行指导，以确保拉拔检测的准确性和安全性。

填充墙体植筋拉拔试验见证记录试验单位：_____________试验时间：_____________试验地点：_____________见证人员：_____________填充墙体植筋拉拔试验项目：1.试验目的：本次试验旨在验证填充墙体植筋的抗拉性能，以确定其在实际应用中的可靠性和安全性。

2.试验材料：填充墙体植筋材料：_____________试验拉拔设备：_____________其他辅助设备：_____________3.试验过程记录：3.1 准备工作- 按照规范要求，准备填充墙体植筋材料，并进行现场检查确认材料质量合格。

- 安装试验拉拔设备，并进行调试确认设备工作正常。

- 对试验设备进行标定，并做好相关记录。

3.2 试验操作- 根据相关规范，对待试验的填充墙体植筋进行准确测量和标记，并进行必要的表面处理。

- 将试验拉拔设备连接到填充墙体植筋上，进行牢固固定。

- 按照规范要求，进行拉拔试验，并记录试验过程中的相关数据。

3.3 试验结果- 根据拉拔试验的数据记录，得出填充墙体植筋的抗拉性能参数，并进行分析。

4. 见证人员确认：4.1 本次试验过程中，见证人员进行了全程见证，并对试验过程进行了确认。

确认过程中发现，试验过程符合规范要求，并不存在违规操作及异常情况。

4.2 见证人员对试验结果进行了初步分析，并认为填充墙体植筋的抗拉性能满足相关规范要求，并可在工程中正常应用。

5. 结论及建议：5.1 结论根据试验结果与见证人员确认，本次填充墙体植筋拉拔试验达到预期目的，填充墙体植筋的抗拉性能满足工程要求。

5.2 建议在后续工程中，应严格按照规范要求进行填充墙体植筋的施工，并定期进行拉拔试验以确保其安全性和可靠性。

本见证记录经见证人员确认，内容真实有效。

见证人员签名：_____________ 日期：_____________见证人员签名：_____________ 日期：_____________以上为填充墙体植筋拉拔试验见证记录的填写范本，如有疑问或异议，请及时交流协商解决。

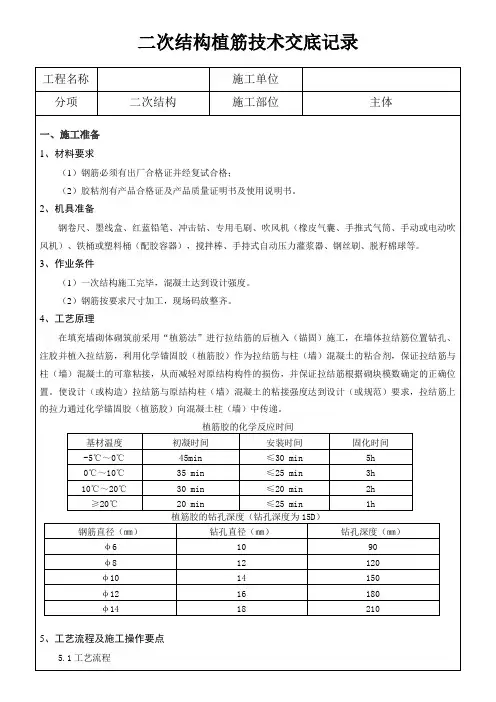

二次结构植筋技术交底记录弹线定位→钻孔→清孔→钢材除锈→锚固胶配制→植筋→固化、保护→检查验收5.2施工操作要点钢筋混凝土结构施工完毕后，在填充墙砌体施工前，进行拉结筋的施工。

“植筋法”施工拉结筋主要工艺如下：（1）弹线定位：根据图纸设计布置要求，填充墙沿框架柱、剪力墙全高每隔50cm设置2根φ6三级钢沿全长贯通的拉结筋，构造柱按图纸取点布置，标示钻孔位置、型号，若基材上存在受力钢筋，钻孔位置可适当调整，但均宜植在箍筋内侧（对梁、柱）或分布筋内侧（对板、剪力墙）。

外墙墙体转角、内外墙交接处、楼梯间电梯间四角、墙体自由端、以及墙长大于5m或层高2倍时，宜设置钢筋混凝土构造柱。

按照排砖图，在填充墙与柱或墙相连接的结构表面，按设计或构造要求在设置拉结筋的位置，沿高度方向进行弹线，先弹竖线，再弹横线，横竖线相交部位，即为拉结筋的钻孔位置。

（2）钻孔：根据弹出的钻孔位置，用冲击钻钻孔，孔深和孔径按设计要求确定。

如设计无要求时，孔深按≥15d 考虑，孔径按d+2～4mm 控制。

钻孔时要使冲击钻垂直于结构表面均匀钻入，以便控制钻孔的垂直。

孔深用冲击钻上顶杆控制（如下图）。

如钻孔时遇到柱（墙）主筋，可把钻孔位置水平平移一个钢筋直径的位置，重新钻入，原钻出的未成型废孔用1：1 水泥砂浆填塞补平，钢筋工程施工时，绑扎钢筋前，如箍筋（墙体水平筋）位置与拉接筋钻孔位置有可能重合，则需根据砌块模数适当调整箍筋（墙体水平筋）间距，尽可能避开；钻孔时如碰上箍筋或混凝土墙体水平筋，根据灰缝大小适当调整钻孔位置，废孔仍采用前面所述方法进行处理。

（3）清孔：钻孔完成一个结构面后，可进行清孔操作。

清孔的目的是要吹清孔内粉尘，采用专用毛刷和吹风机（橡皮气囊、手推式气筒或手动、电动吹风机）配合进行。

清孔时用“吹孔”法，即先吹清孔浮尘，然后用专用毛刷清刷孔壁，清刷时毛刷在孔内抽拉转动，如此反复吹刷，清理干净孔内粉尘。

（如下图）。

一般来说，孔内潮湿会对结构胶与混凝土的粘结产生不利影响，使其无法达到设计的粘结强度，影响拉结质量，所以在清孔时严禁用水冲刷。
