电控燃油喷射系统的组成及工作原理电控燃油喷射系统是现代内燃机车辆中重要的燃油供给系统之一，它采用电子控制单元（ECU）来监测和控制燃油喷射过程。
本文将介绍电控燃油喷射系统的组成和工作原理。
一、组成电控燃油喷射系统主要由以下几个组成部分组成：1. 燃油泵：负责将汽油从油箱中抽取，并通过燃油滤清器过滤后供应给喷油嘴。
2. 电子控制单元（ECU）：是系统的核心部件，负责监测和控制燃油喷射过程。
ECU根据传感器提供的各种数据，包括发动机转速、进气量、冷却水温度等，计算出最佳的喷油时间和喷油量，并通过喷油嘴控制燃油的喷射。
3. 传感器：用于监测发动机的运行状态和环境参数，包括进气压力传感器、进气温度传感器、曲轴位置传感器等。
这些传感器将收集到的数据传输给ECU，供其计算出最佳的喷油策略。
4. 喷油嘴：通过ECU的控制，喷射适量的燃油进入发动机燃烧室。
喷油嘴通常是电控式的，可以根据ECU的命令控制喷油时间和喷油量。
5. 燃油供应系统：包括燃油泵、燃油滤清器、燃油压力调节器等。
燃油供应系统负责将燃油供应给喷油嘴，并保持适当的燃油压力。
二、工作原理电控燃油喷射系统的工作原理如下：1. 数据采集：传感器收集发动机运行状态和环境参数的数据，包括发动机转速、进气量、冷却水温度等。
这些数据将被传输给ECU进行处理。
2. 数据处理：ECU根据传感器提供的数据，计算出最佳的喷油策略。
这个策略包括喷油时间和喷油量，旨在实现燃油的最佳利用和发动机性能的最优化。
3. 喷油控制：根据ECU计算出的喷油策略，ECU通过控制喷油嘴的开关来控制燃油的喷射。
喷油嘴根据ECU的命令，以合适的时间和合适的量将燃油喷射进入发动机燃烧室。
4. 燃油供应：燃油泵将汽油从油箱中抽取，并通过燃油滤清器过滤后供应给喷油嘴。
燃油压力调节器可根据需要调节燃油的压力，以保持适当的燃油供应。
5. 燃烧过程：通过喷油嘴喷射的燃油与进入燃烧室的空气混合后，在火花塞的点火下燃烧，释放出能量驱动发动机工作。
一、实习目的通过本次实习，了解电控燃油喷射系统的基本原理、组成、工作过程及故障诊断方法，掌握电控燃油喷射系统的调试与维护技术，提高实际操作能力，为今后的工作打下基础。
二、实习时间2021年10月1日至2021年10月10日三、实习地点XX汽车维修厂四、实习内容1. 电控燃油喷射系统的基本原理电控燃油喷射系统是一种利用电子技术对燃油喷射进行精确控制的技术，其基本原理如下：（1）空气流量传感器：将进气量转换为电信号，传递给ECU（电子控制单元）。
（2）发动机转速传感器：将发动机转速转换为电信号，传递给ECU。
（3）ECU：根据空气流量传感器和发动机转速传感器的信号，计算出所需的喷油量，控制喷油器的喷油时间和喷油量。
（4）喷油器：将ECU控制的燃油喷射到进气歧管中，与空气混合形成可燃混合气。
2. 电控燃油喷射系统的组成电控燃油喷射系统主要由以下部分组成：（1）空气流量传感器（2）发动机转速传感器（3）ECU（4）喷油器（5）燃油泵（6）燃油滤清器（7）燃油压力调节器（8）氧传感器3. 电控燃油喷射系统的工作过程（1）进气过程：空气通过空气流量传感器，进入进气歧管。
（2）燃油喷射过程：ECU根据空气流量传感器和发动机转速传感器的信号，计算出所需的喷油量，控制喷油器进行喷油。
（3）混合过程：燃油与空气在进气歧管中混合形成可燃混合气。
（4）燃烧过程：混合气进入气缸，在压缩过程中被点燃，推动活塞运动，将化学能转化为机械能。
4. 电控燃油喷射系统的故障诊断（1）检查空气流量传感器、发动机转速传感器、ECU、喷油器等部件是否正常。
（2）检查燃油压力是否稳定。
（3）检查氧传感器信号是否正常。
（4）检查电控系统电路是否正常。
五、实习过程1. 实习第一天，参观了汽车维修厂，了解了电控燃油喷射系统的基本组成和结构。
2. 实习第二天，学习了电控燃油喷射系统的基本原理，了解了各个部件的作用。
3. 实习第三天，学习了电控燃油喷射系统的工作过程，了解了各个部件之间的协作关系。
燃油喷射系统分类燃油喷射系统是现代内燃机中的重要组成部分，主要用于控制燃油的喷射和混合气的形成，以确保发动机的正常运行。
根据其工作原理和结构特点，燃油喷射系统可以分为以下几类：机械式喷射系统、电子式喷射系统和直喷式喷射系统。
机械式喷射系统是早期使用较多的一种燃油喷射系统。
它主要由喷油泵、喷油嘴和燃油供应系统组成。
在工作时，喷油泵通过机械传动将燃油从燃油箱中提升到高压油路中，然后通过喷油嘴喷入气缸中。
机械式喷射系统结构简单，可靠性高，但在燃油控制和调节方面存在一定的局限性。
随着电子技术的发展，电子式喷射系统得到了广泛应用。
电子式喷射系统通过电子控制单元(ECU)对燃油喷射进行精确控制，能够根据发动机负荷、转速和环境条件等参数进行自适应调节，以获得更好的动力性能和燃油经济性。
电子式喷射系统由传感器、执行器、电控单元等组成，其中传感器用于检测发动机工作状态，执行器用于控制燃油喷射量。
相比机械式喷射系统，电子式喷射系统具有更高的精确度和可调节性。
直喷式喷射系统是近年来发展起来的一种新型喷射系统。
它与传统的多点喷射系统相比，将燃油直接喷入气缸内，而不是在进气歧管中喷入。
直喷式喷射系统能够更好地控制燃油的喷射量和喷射时机，提高燃烧效率和动力性能，并减少尾气排放。
直喷式喷射系统由高压喷油泵、喷油器、电控单元等组成，其中高压喷油泵将燃油压力提升到较高的水平，然后通过喷油器将燃油直接喷入气缸中。
直喷式喷射系统具有更高的喷油压力和更精确的燃油控制能力，但也面临着更高的技术难题和制造成本。
除了以上几种主要的燃油喷射系统，还有一些特殊的喷射系统应用于特定的发动机，如共轨式喷射系统、泵喷式喷射系统等。
这些喷射系统在结构和工作原理上有所不同，但其基本目标都是通过控制燃油的喷射量和喷射时机，以实现更好的燃烧效果和动力性能。
总的来说，燃油喷射系统是现代内燃机中不可或缺的一部分，不同类型的喷射系统具有不同的特点和应用范围。
随着技术的不断进步，燃油喷射系统将会继续发展，以满足对动力性能、燃油经济性和环境友好性的不断追求。
电喷主机工作原理
电喷主机是一种通过电子控制燃油喷射的发动机系统。
它的工作原理主要包括燃油喷射系统和电子控制单元（ECU）两个部分。
燃油喷射系统由多个零部件组成，包括燃油泵、燃油滤清器、喷油嘴等。
燃油泵负责将燃油从燃油箱送到发动机中，燃油滤清器用于净化燃油中的杂质，喷油嘴则负责将燃油雾化并喷射到气缸中。
电子控制单元（ECU）是电喷主机的核心部件，它负责监测和控制发动机的工作。
ECU通过传感器获取发动机的相关数据，如转速、负荷、氧气含量等，然后根据这些数据计算得出最佳的燃油喷射量和时机，最后输出相关信号控制喷油嘴的工作。
具体来说，当发动机启动时，ECU会根据当前工况的数据确
定所需的燃油喷射量，并发送信号给喷油嘴。
喷油嘴在接收到信号后会打开，将精确计量的燃油以高压喷射到气缸中。
同时，ECU会监测喷油嘴的工作状态，如喷油量、喷油时间等，以
便对喷油系统进行动态调整，确保喷油量的准确性和喷射时机的精准度。
电喷主机的工作原理基于精确的燃油喷射控制和即时的反馈调节，旨在提高发动机的燃烧效率和动力性能，同时降低燃油消耗和排放物的排放量。
简述电控燃油喷射系统的功用电控燃油喷射系统是一种现代汽车引擎控制系统，它通过精确计算和调整燃油的喷射量和时间，使发动机能够更加高效地工作。
这个系统的主要功用是确保发动机能够以最佳状态运转，从而提高汽车的性能、经济性和环保性。
一、电控燃油喷射系统的组成1. 燃料泵：负责将汽油从油箱中抽出并送到喷油器中。
2. 喷油器：将燃料以高压喷入发动机气缸内，实现对燃料的精确控制。
3. 传感器：通过检测发动机各种参数（如进气量、空气流量、水温等）来反馈给ECU（电子控制单元），ECU根据传感器反馈的信息计算出最佳的喷油量和时机。
4. 电子控制单元（ECU）：是整个系统的“大脑”，负责接收传感器反馈信息，并根据这些信息计算出最佳的喷油量和时机。
同时，ECU还可以记录车辆运行数据、故障码等信息。
5. 进气管：将空气引入发动机，并将空气流量信息传递给ECU。
6. 氧气传感器：检测发动机排放的废气中氧气含量，并将这些信息反馈给ECU，以便调整燃油喷射量和时机。
二、电控燃油喷射系统的工作原理1. 燃料泵将汽油从油箱中抽出并送到喷油器中。
2. 传感器检测发动机各种参数，并将这些信息反馈给ECU。
3. ECU根据传感器反馈的信息计算出最佳的喷油量和时机，并通过信号线控制喷油器进行喷油。
4. 喷油器将燃料以高压喷入发动机气缸内，实现对燃料的精确控制。
5. 发动机燃烧汽油产生能量，推动车辆行驶。
6. 氧气传感器检测发动机排放的废气中氧气含量，并将这些信息反馈给ECU，以便调整燃油喷射量和时机，从而使排放更加环保。
三、电控燃油喷射系统的优点1. 提高汽车性能：电控燃油喷射系统可以精确控制燃油的喷射量和时机，从而使发动机能够以最佳状态运转，提高汽车的动力、加速性和行驶稳定性。
2. 提高经济性：通过精确计算和调整燃油的喷射量和时机，电控燃油喷射系统可以使汽车的燃油利用率更高，从而降低油耗。
3. 提高环保性：电控燃油喷射系统可以精确控制燃油的喷射量和时机，从而使发动机排放更少的废气和污染物，减少对环境的污染。

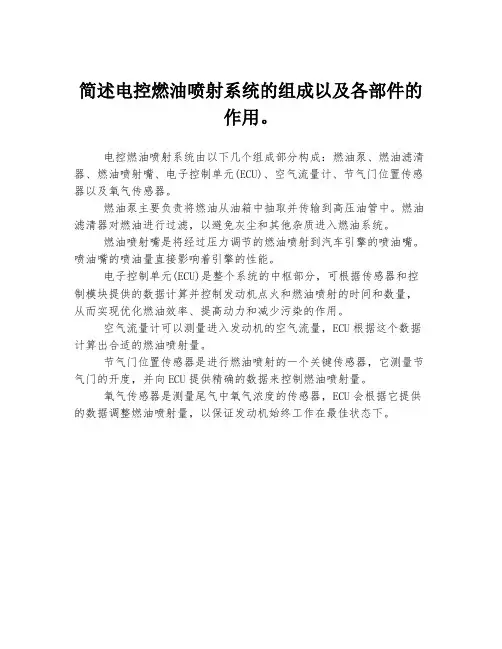

简述电控燃油喷射系统的组成以及各部件的
作用。
电控燃油喷射系统由以下几个组成部分构成：燃油泵、燃油滤清器、燃油喷射嘴、电子控制单元(ECU)、空气流量计、节气门位置传感器以及氧气传感器。
燃油泵主要负责将燃油从油箱中抽取并传输到高压油管中。
燃油滤清器对燃油进行过滤，以避免灰尘和其他杂质进入燃油系统。
燃油喷射嘴是将经过压力调节的燃油喷射到汽车引擎的喷油嘴。
喷油嘴的喷油量直接影响着引擎的性能。
电子控制单元(ECU)是整个系统的中枢部分，可根据传感器和控制模块提供的数据计算并控制发动机点火和燃油喷射的时间和数量，从而实现优化燃油效率、提高动力和减少污染的作用。
空气流量计可以测量进入发动机的空气流量，ECU根据这个数据计算出合适的燃油喷射量。
节气门位置传感器是进行燃油喷射的一个关键传感器，它测量节气门的开度，并向ECU提供精确的数据来控制燃油喷射量。
氧气传感器是测量尾气中氧气浓度的传感器，ECU会根据它提供的数据调整燃油喷射量，以保证发动机始终工作在最佳状态下。
电控燃油喷射系统的工作原理
电控燃油喷射系统是一种现代汽车发动机燃油供应系统，它通过电子控制单元（ECU）控制喷油嘴的喷油量和喷油时机，使发动机燃油燃烧更加精细和高效。
系统的工作原理如下：
1. 传感器感知：发动机中的传感器不断监测各种参数，如进气量、氧气含量和引擎温度等。
这些传感器向ECU发送信号，以便ECU根据当前工况进行适当的调整。
2. 数据计算：ECU收集和分析来自传感器的数据，并与预设的燃烧要求进行比较。
根据这些数据，ECU计算出希望的喷油量和喷油时机。
3. 喷油信号控制：ECU向喷油嘴发送信号，以控制喷油量和喷油时机。
电磁阀根据ECU的指令打开或关闭，从而控制喷油嘴的工作。
电磁阀的开关速度非常快，可以实现非常精细的控制。
4. 燃油喷射：ECU发送的信号控制燃油喷射嘴打开，在气缸内喷射燃油。
喷油的时机和持续时间由ECU决定，并根据工况的变化进行动态调整。
5. 燃烧效果优化：ECU可以根据各种参数的变化改变喷油量和喷油时机，以优化燃烧效果。
例如，ECU可以根据氧气含量的变化调整喷油量，以保持理想的燃烧气体混合比。
这种精细的控制可以提高燃烧效率，减少废气排放。
电控燃油喷射系统的工作原理使发动机的燃油喷射更加精确和高效，不仅提高了动力和燃油经济性，还减少了废气排放和环境污染。
电控燃油喷射系统的优点和特点优点汽油喷射发动机与化油器式发动机相比，突出的优点是能准确控制混合气的质量，保证气缸内的燃料燃烧完全，使废气排放物和燃油消耗都能够降得下来，同时它还提高了发动机的充气效率，增加了发动机的功率和扭矩。
电子控制燃油喷射装置的缺点就是成本比化油器高一点，因此价格也就贵一些，故障率虽低,一旦坏了就难以修复（电脑件只能整件更换），但是与它的运行经济性和环保性相比，这些缺点就微不足道了。
分类汽油喷射型式分为机械式和电子控制式两种。
机械式汽油喷射装置是一种以机械液力控制的喷射技术，早在30年代就应用在飞机发动机，50年代开始应用在德国奔驰300BL轿车发动机上。
集成电路的出现使电子技术能在发动机上得到应用，一种更好的汽油喷射装置――电子控制汽油喷射技术也就应运而生了。
结构任何一种电子控制汽油喷射装置，都是由喷油油路，传感器组和电子控制单元(微型电脑)三大部分组成。
当喷射器安装在原来化油器位置上，称为单点电控燃油喷射装置；当喷射器安装在每个气缸的进气管上，称为多点电控燃油喷射装置。
原理喷油油路由电动油泵，燃油滤清器，油压调节器，喷射器等组成，电控单元发出的指令信号可将喷射器头部的针阀打开，将燃油喷出。
传感器好似人的眼耳鼻等器官，专门接受温度，混合气浓度，空气流量和压力，曲轴转速等数值并传送给"中枢神经"的电子控制单元。
电子控制单元是一个微计算机，内有集成电路以及其它精密的电子元件。
它汇集了发动机上各个传感器采集的信号和点火分电器的信号，在千分之几十秒内分析和计算出下一个循环所需供给的油量，并及时向喷射器发出喷油的指令，使燃油和空气形成理想的混合气进入气缸燃烧产生动力。
历史从60年代起，随着汽车数量的日益增多，汽车废气排放物与燃油消耗量的不断上升困扰着人们，迫使人们去寻找一种能使汽车排气净化，节约燃料的新技术装置去取替已有几十年历史的化油器，汽油喷射技术的发明和应用，使人们这一理想能以实现。
摩托车电喷工作原理
摩托车电喷系统工作原理
摩托车电喷系统是一种现代化的燃油供给系统，采用电子控制单元（ECU）来管理和控制燃油喷射的过程。
其工作原理可以概括为以下几个步骤：
1. 感知输入：传感器会监测并感知到各种参数，比如发动机转速、进气温度、大气压力、空气流量以及废气控制数据等。
这些传感器会将感知到的数据发送到ECU。
2. 数据处理：ECU会将传感器收集到的数据进行计算和处理，以确定合适的燃油喷射量和喷射时机。
它会根据预设的映射表和编程算法来计算这些参数，以使引擎工作在最佳性能和燃油效率下。
3. 燃油喷射：根据经过计算的结果，ECU会指示喷油嘴向发
动机的进气道内喷射适量的燃油。
喷油嘴中的电磁线圈会收到ECU发出的电信号，从而控制喷油嘴的开启和关闭。
4. 点火系统：同时，ECU还负责管理点火系统，以确保喷油
后的混合气能够被可靠地点燃。
ECU会根据发动机状态和工
作要求来判断点火时机，并通过点火线圈释放高压电流来产生火花点燃混合气。
5. 反馈控制：ECU会通过传感器检测发动机的工作状态，并
根据反馈信息对燃油喷射和点火时机进行调整和控制，以实现
更精确的燃油供给。
这种闭环反馈控制可以提高发动机的响应性、燃油经济性和排放性能。
总体上，摩托车电喷系统通过电子控制单元对燃油喷射和点火进行精确控制，以确保发动机能够获得适量的燃油和准确的点火时机，从而提供更好的性能和燃油经济性。
