工装室内装修工程综合管线布置图文【最新版】

管道布置图（安装图、配管图）视图、标注、绘制方法1 概述2 管道布置图的视图3 管道布置图的标注4 管道布置图的绘制方法5 化工管道图阅读概述管道布置图又称管道安装图或配管图，主要表达车间或装置内管道和管件、阀、仪表控制点的空间位置、尺寸和规格，以及与有关机器、设备的连接关系。

管道布置图：一组视图尺寸、标注管口表分区索引图方向标标题栏管道布置图的视图1 绘制管道布置图的一般要求：1.1 图幅：Ø管道布置图的图幅应尽量采用A0。

Ø比较简单的也可采用A1或A2。

Ø同区的图应采用同一种图幅。

Ø图幅不宜加长或加宽。

1.2比例：Ø一般采用的比例为1﹕30，也可采用1﹕25，Ø当仅有大管道大尺寸设备的工艺装置时，可采用1﹕50。

Ø同区的或各分层的平面图，应采用同一比例。

Ø剖视图的绘制比例应与管道平面布置图一致。

1.3 图线：Ø粗线0.9～1.2 mm →单线管道Ø中粗线0.5～0.7 mm →双线管道Ø细线0.15～0.3 mm →法兰、阀门及其他图线1.4 字体：Ø图名、图标中的图号、视图符号7号字Ø工程名称、文字说明及轴线号、表格中的文字5号字Ø数字及字母、表格中的文字(格子小于6 mm时) 3.5号字1.5 视图的配置：Ø对于多层建筑、构筑物的管道平面布置图，需要按楼层或标高分别绘出各层的平面图。

Ø各层的平面图可以绘制在一张图纸上，也可分画在几张图纸上。

Ø若各层平面的绘图范围较大而图幅有限时，也可将各层平面上的管道布置情况分区绘制。

Ø如在同一张图纸上绘制几层平面图时，应从最低层起，在图纸上由下至上或由左至右依次排列，并在各平面图的下方注明“EL100.000平面”或“EL×××.×××平面”。

01、综合管线布置02、利用梁内空间原则穿梁套管厚度与梁相同，其套管管径比所穿管道大于两级径号。

管道安装充分利用梁内空间，避免与其他管道冲突，保持管路通畅，满足层高要求。

03、先打后小原则多系统综合管路排布有序充分利用管道布置先大后小原则有序整齐排布GB50242 第 4.1.3条：管径小于或等于100mm应采用螺纹连接，套丝时破坏的镀锌层表面及外露螺纹部分应做防腐处理，当镀锌钢管采用焊接连接时，应在焊接处应做二次镀锌处理。

04、垂直面管道排列原则地下室、设备层复杂管线的布置：电气类桥架（母线）在上方敷设，水管类管线在下部敷设；灯具与喷头在最低处分布，保证整体效果。

电缆线槽于其他管路上方安装气体介质管道在上，液体介质管道在下。

管道排布规范美观、支架间距合理、管面干净油漆光亮。

以系统划分，空调管道在消防管道下方排布，管道垂直交叉，管道垂直和左右间距合理。

05、管道合理间距原则满足最小间距后进行密集管道的综合布置，整齐美观。

综合布置时需考虑水管外壁、空调水管、空调风管保温层的厚度。

电气桥架、水管外壁距离墙壁的距离，最小有100mm的距离，直管段风管距墙距离最小150mm,布置时还要考虑无压管道的坡度。

空调主机房有组织排水，排水顺畅不积水，设置规范。

风管布局合理、支架间隔规范、保温贴实平整美观06、综合管线的避让原则电管、风管、水管依序排布安装。

在管道分层综合布置时，通常自上而下应为电管、风管、水管，先考虑风管的标高和走向，也要考虑大口径水管的布置，避免多次交叉，以免产生气阻、喘震、水击等问题。

交叉时进行合理避让。

压力管道让无压管，共用支架，完美解决特殊位置的安装问题。

污水、废水、雨水、空调冷凝水等管道属于重力流管道，排放杂质多，容易堵塞，要力求水平管线短，避免过多转弯，管线交叉时将重力流管道对标高的要求作为首要条件予以满足。

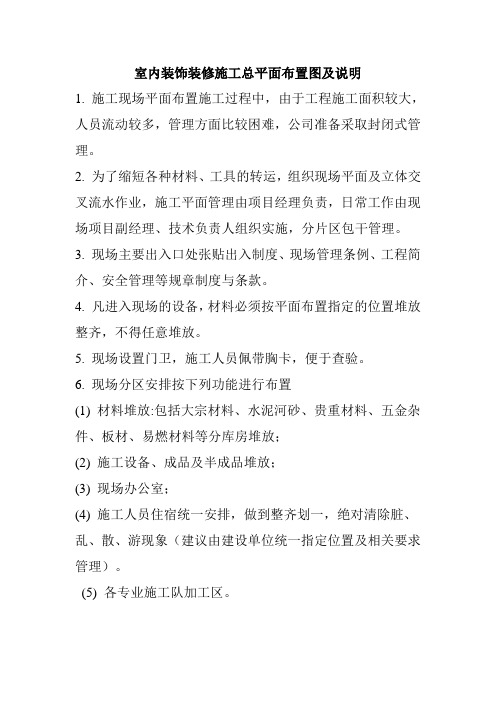

室内装饰装修施工总平面布置图及说明
1. 施工现场平面布置施工过程中，由于工程施工面积较大，人员流动较多，管理方面比较困难，公司准备采取封闭式管理。

2. 为了缩短各种材料、工具的转运，组织现场平面及立体交叉流水作业，施工平面管理由项目经理负责，日常工作由现场项目副经理、技术负责人组织实施，分片区包干管理。

3. 现场主要出入口处张贴出入制度、现场管理条例、工程简介、安全管理等规章制度与条款。

4. 凡进入现场的设备，材料必须按平面布置指定的位置堆放整齐，不得任意堆放。

5. 现场设置门卫，施工人员佩带胸卡，便于查验。

6. 现场分区安排按下列功能进行布置
(1) 材料堆放:包括大宗材料、水泥河砂、贵重材料、五金杂件、板材、易燃材料等分库房堆放；
(2) 施工设备、成品及半成品堆放；
(3) 现场办公室；
(4) 施工人员住宿统一安排，做到整齐划一，绝对清除脏、乱、散、游现象（建议由建设单位统一指定位置及相关要求管理）。

(5) 各专业施工队加工区。

室内水电安装布线图一、简介室内水电安装布线图是建筑工程中的重要组成部分，它展示了房屋内部的电气和水力设备的安装位置、连接方式和布线路径。

它在建筑设计和施工过程中起着至关重要的作用，能够确保电气和水力设备的安全性和正常运行。

二、电气布线图1. 主干线室内电气布线图中的主干线是指连接整个建筑的电源线路。

它将电源引入建筑主要区域，并将电能分配到不同的终端设备上。

主干线应根据建筑物的总负荷和用电设备的需求来规划，并在布线图中清晰标示。

2. 分支线分支线是从主干线上延伸出来的电源线路，它们将电能输送到建筑内各个独立的区域和终端设备。

在电气布线图中，分支线应清晰标示，包括线路长度、材料规格以及连接方式等。

3. 插座和开关位置室内电气布线图还应包括插座和开关的位置。

插座用于连接各种电气设备，而开关用于控制灯光和其他电气设备的开关状态。

它们的位置应根据实际需求和使用方便性来规划，并在布线图中清晰标示。

4. 安全措施在电气布线图中，还应包括各种安全措施的标示。

例如，火灾报警器、漏电保护器等应标注其具体位置和连接方式，以确保电气设备的安全使用。

三、水力安装布线图1. 水管布线室内水力安装布线图主要展示水管的布置和连接方式。

它指导施工人员在建筑内部正确铺设水管，并确保其连接牢固、无渗漏。

2. 出水口和进水口位置水力安装布线图还应包括出水口和进水口的位置。

出水口用于连接洗手盆、浴缸、水龙头等设备，而进水口则是将水源引入建筑内的入口。

它们的位置应根据实际需求和使用方便性进行规划，并在布线图中清晰标示。

3. 排水系统在水力安装布线图中，应包括排水系统的设计和布置。

排水系统包括下水道、排水管道和排水口等组成部分，用于将用水设备产生的废水排除出建筑。

它们的位置和连接方式应清晰标示，以确保排水系统的正常运行。

4. 防水措施水力安装布线图还应包括防水措施的标示。

例如，防水涂料、防水胶带等应清晰标注其具体位置和使用方式，以确保建筑结构和设备的防水性能。
