X矿业有限公司采煤工作面设备可伸缩胶带输送机技术规格书设计检查审查二〇〇八年四月一、工作环境井下运煤设备。
二、主要技术参数1、型号：可伸缩胶带输送机；2、带宽：800mm；3、带速：2m/s；4、运量：400t/h；5、长度：L=1020m；6、电压：660V；7、功率：90KW；8、数量：1台。
xx矿业有限公司x矿井胶带大巷上仓胶带输送机技术规格书设计：检查：审查：总工程师：xxxx矿业有限公司机电科二〇一九年十二月二日胶带大巷上仓胶带输送机技术规格书一、胶带机设计原始技术参数1.1 运送物料：原煤1.2 松散密度：0.9t/m31.3 运输量：400t/h1.4 运距：L=535m（水平距离）；输送机长度：I=550m。
1.5 倾角：15°~5°~0°1.6 提升高度：H=57m1.7 带宽：B=1000mm1.8 带速：V=2.5m/s1.9 胶带：PVG 1000S1.10 环境温度：10~40℃1.11工作制度：每年工作330d，每天净工作时间16小时。
二、该胶带输送机设计选型参照《DTⅡ型固定式带式输送机设计选用手册》三、驱动装置（均为矿用防爆型）的选型及技术要求驱动采用头部双驱动3.1电动机型号：YB280M-4 2台（防爆）功率：P=90KW电压：660V电动机需选用国内外知名厂家产品，并提供地脚螺栓。
3.2减速器⑴垂直实心轴减速器型号：①、SEW厂家：M3 RVSF60+逆止器+风扇2台②FLENDER厂家：B3SH7+逆止器+风扇2台③其他型号的国内知名厂家产品2台（以上三种任选一种）速比：i=253.3软驱动传动装置⑴、福伊特液力耦合器型号：487TWVVSN 2台⑵、YOXⅡ型液力耦合器型号：YOXⅡ500 2台⑶、其他型号的国内知名厂家产品2台（注：三种型号请选其一）3.4液压推杆制动器型号：BYWZ5-200/23 2台功率：0.165KW3.5联轴器ZL 4组MLL-Ⅱ2组3.6护罩及护拦2套四、滚筒的选型及技术要求4.1传动滚筒：D=800mm 1组铸焊结构，主要受力件必须经过探伤检验，表面铸菱字形阻燃胶面，包胶材质必须为阻燃型4.2改向滚筒,表面铸胶（阻燃）D=800mm 2组4.3尾部拉紧及改向滚筒：D=630mm 3组五、托辊组的选型托辊使用寿命不低于30000小时，转角小于10’5.1承载段托辊：托辊直径Φ133，轴承型号4G205，轴承采用哈尔滨、瓦房店、洛阳轴承厂出品的统一轴承。

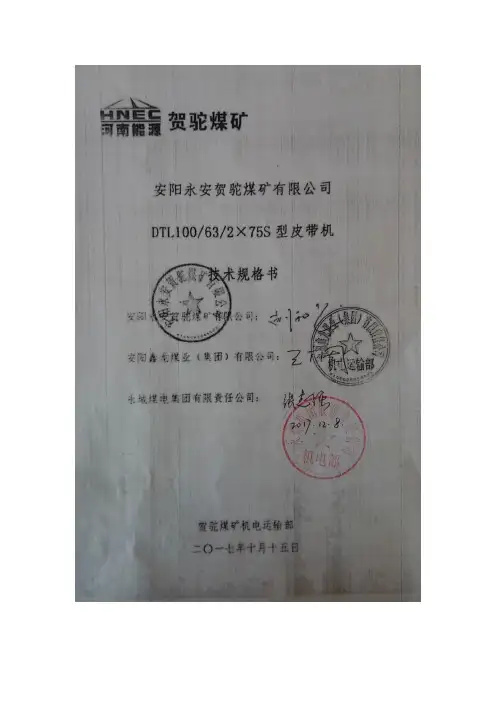

安阳永安贺驼煤矿有限公司DTL100/63/2×75S型皮带机技术规格书安阳永安贺驼煤矿有限公司：安阳鑫龙煤业（集团）有限公司：永城煤电集团有限责任公司：贺驼煤矿机电运输部二〇一七年十月十五日安阳永安贺驼煤矿有限公司皮带机技术规格书一总则1.本技术条件的使用范围仅限于贺驼煤矿带式输送机设备。
2.本技术条件提出的条款是最低限度的技术条件，并未对一切技术细节、技术要求进行阐述，也未充分引述有关标准和规范的条文，制造厂家保证提供符合设备工艺制造条件和工业标准的优质产品。
3.供方提供的本系统设内的设备均应在相应工程或相似条件下有3台运行并超过两年，已证明安全可靠。
4.设备执行现行国家标准和行业标准。
遵循的现行标准如下，本技术规范出版时，所示版本均为有效。
有矛盾时，按现行的技术要求较高的标准执行。
MT/T5030-2003 《煤炭工业带式输送机工程设计规范》GB50431-2008 《带式输送机工程设计规范》GB/T10595－2009 《带式输送机技术条件》MT/T467－1996 《煤矿用带式输送机设计计算》MT820－2006 《煤矿用带式输送机技术条件》MT212－1990 《煤矿用输送带的成槽性》MT400－1995 《煤矿用带式输送机滚筒尺寸系列》MT571.1－1996 《煤矿用带式输送机电控系统》MT/T817-1999 《煤矿用带式输送机电控装置》MT654－1997 《煤矿用带式输送机安全规程》MT656－1997 《煤矿用带式输送机机架型式与基本尺寸》MT681－1997 《煤矿用带式输送机减速机技术条件》MT/T872-2000 《煤矿用带式输送机保护装置技术条件》MT821－2006 《煤矿用带式输送机托辊技术条件》GB 3836.1-2000 《爆炸性气体环境用电气设备第1部分：通用要求》GB 3836.1-2000 《爆炸性气体环境用电气设备第2部分：隔爆型“d”》MT/T 154.2-1996 《煤矿用电器设备产品型号编制方法和管理办法》GB12173-90 《矿用一般型电气设备》二设备技术规格（一）供货范围包含带式输送机整机（含驱动部、制动系统、机头卸载部、机尾、清扫器、安全防护罩、上下托辊及其支架、地脚螺栓等），矿用阻燃输送带，带式输送机软启动，安装维修专用工具、随机备件、技术资料和服务，现场指导安装及调试等。
胶带输送机通用参数一、传动滚筒橡胶圈式缓冲托辊弹簧板式缓冲托辊说明：1.与机架连接的紧固件包括在本装配图内。
2.托辊辊子有：无缝钢管配冲压轴承座、铸铁轴承座和全增强塑料三种。
（缓冲托辊无全增强塑料辊子）。
托辊轴有：光拉轴和阶梯轴两种。
3.表中重量：括号外为光拉轴配无缝钢管冲压轴承座，括号内为阶梯轴配无缝钢管铸铁轴承座。
全塑料托辊重量较光拉轴无缝钢管冲压座托辊轻△公斤。
4.对管子与轴承座的不同组合无特殊要求时，由制造厂自行决定。
（毫米、公斤）三、平行上/下托辊平形上托辊平形下托辊平形 托辊上下B 500～1400说明：1.与中间架连接的紧固件包括在本装配图内。
2.托辊辊子有：无缝钢管配冲压轴承座、铸铁轴承座两种。
托辊轴有光拉轴和阶梯轴两种。
3.重量一栏括号内为阶梯轴配无缝钢管铸铁座，括号外为光拉轴配无缝钢管冲压座。
4.表格中斜线下方为平形下托辊数值，上方为平形上托辊数值。
5.对管子与轴承座的不同组合无特殊要求时，由制造厂自行决定。
四、槽型调心滚说明：1.与中间架连接的紧固件包括在本装配图内。
2.托辊辊子有无缝钢管配冲压轴承座、铸铁轴承座和全增强塑料三种。
托辊轴有：光拉轴和阶梯两种。
3.表中重量：括号外为光拉轴配无缝钢管冲压轴承座，括号内为阶梯轴配无缝钢管铸铁轴承座。
全塑料托辊重量较光拉轴钢管冲压座托辊轻△公斤。
4.对管子与轴承座的不同组合无特殊要求时，由制造厂自行决定。
五、平行上/下调心辊说明：1.与中间架连接的紧固件包括在本装配图内。
2.托辊辊子有：无缝钢管配冲压轴承座、铸铁轴承座两种。
托辊轴有光拉轴和阶梯轴两种。
3.重量一栏：括号外为光拉轴配无缝钢管冲压轴承座，括号内为阶梯轴与无缝钢管铸铁轴承座。
4.对管子与轴承座的不同组合无特殊要求时，由制造厂自行决定。
5.表格中斜线下方为下平行调心托辊，上方为上平行调心托辊。
（毫米）说明：1.每种带宽有两种行程，订货时应注明；2.本拉紧装置不包括改向滚筒。
祁东煤矿井下胶带机参数表三采区西翼抽放设备选型验算一、概况根据设计要求三采区西翼抽放巷岩掘面计划每循环出矸石27.4吨，每日三循环，采用P-60B扒矸机出货，扒矸机每小时70-110立方米，矸石密度1.7吨/立方米，每班出货量27.4吨，皮带机运行1小时。
现设定最大出煤量为27.4t/h。
原煤运输系统路线为：三采区西翼抽放巷工作面---三采区西翼抽放巷皮带机---梭式矿车---矿车皮---东胶轨道石门---副井---地面。
根据现场巷道及生产要求对其进行选型验算。
SDJ80皮带机的技术特征输送量：400t/h 输送长度：680 m胶带速度：1.63 m/s 贮藏胶带长度：24 m主电机型号：DSB-40 功率：转速：1480 r/min 胶带规格：B=800 mm传动卷筒直径：Φ500mm换向滚筒直径：Φ320mm(机头) Φ320mm（机尾）托辊直径：Φ108 mm二、三采区西翼抽放巷胶带机设备选型原始资料三采区西翼抽放巷每班出矸量Q=断面×进尺量×ρ：Q=13.4×1.2×1.7=27.4t/h；矸石的松散密度：ρ=1.7t/m3；运输长度：L=680m；皮带巷平均倾角：β=0°，胶带运输机为平巷运皮带。
选型计算：1）计算胶带宽度：根据掘进头采用P-60B扒矸机出货，出货量Q=27.4t/h。
因为输送能量400 t/h,大于掘进面出货量Q=27.4t/h，所以胶带宽度一定要满足要求。
对带宽进行块度校核B≧2a max+200=2×300+200=800mm，故胶带宽度能够满足要求式中：a max-货载最大块度的横向尺寸，取a max=300mm。
3）运行阻力与胶带张力计算：初选PVG800S型整芯阻燃胶带，纵向拉断力P=960N/cm，皮带每米重：qd=12.8kg/m，上托辊传动质量：qg′=14/1.5=9.3kg/m,下托辊传动质量qg″=14/3=4.7kg/m皮带机运行分两种情况：重载运行和空载运行。
