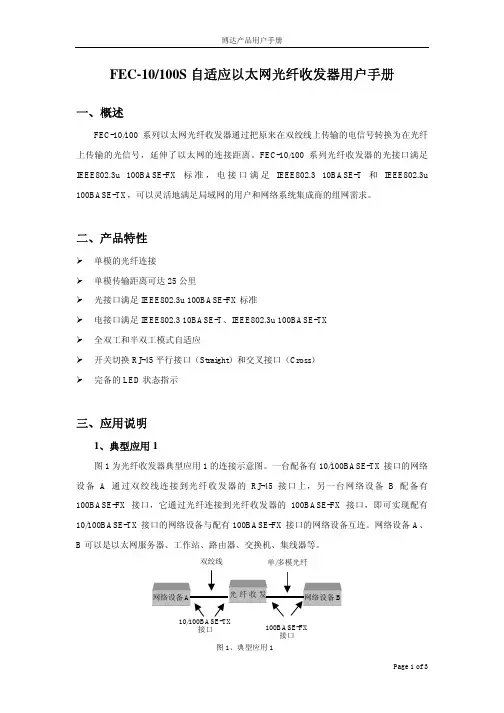

FEC-10/100S自适应以太网光纤收发器用户手册一、概述FEC-10/100系列以太网光纤收发器通过把原来在双绞线上传输的电信号转换为在光纤上传输的光信号，延伸了以太网的连接距离。
FEC-10/100系列光纤收发器的光接口满足IEEE802.3u 100BASE-FX标准，电接口满足IEEE802.3 10BASE-T和IEEE802.3u 100BASE-TX，可以灵活地满足局域网的用户和网络系统集成商的组网需求。
二、产品特性单模的光纤连接单模传输距离可达25公里光接口满足IEEE802.3u 100BASE-FX标准电接口满足IEEE802.3 10BASE-T、IEEE802.3u 100BASE-TX全双工和半双工模式自适应开关切换RJ-45平行接口（Straight）和交叉接口（Cross）完备的LED状态指示三、应用说明1、典型应用1图1为光纤收发器典型应用1的连接示意图。
一台配备有10/100BASE-TX接口的网络设备A通过双绞线连接到光纤收发器的RJ-45接口上，另一台网络设备B配备有100BASE-FX接口，它通过光纤连接到光纤收发器的100BASE-FX 接口，即可实现配有10/100BASE-TX接口的网络设备与配有100BASE-FX接口的网络设备互连。
网络设备A、B可以是以太网服务器、工作站、路由器、交换机、集线器等。
双绞线单/多模光纤接口100BASE-FX接口图1、典型应用12、典型应用2在图2中，网络设备A 与网络设备B 都配有10/100BASE-TX 接口，通过两台光纤收发器可实现网络设备A 与网络设备B 之间的远距离互连。
双绞线 单/多模光纤双绞线100BASE-FX 接口图2、典型应用210/100BASE-TX 接口 接口四、外观说明1、指示灯★ PWR ：电源指示★ TXD ：该灯亮表示RJ-45电接口已连接好，闪烁表示电口数据收发★ FXD ：该灯亮表示光纤接口已连接好，闪烁表示光口数据收发★ 100：该灯亮表示电接口工作在100BASE-TX 状态，不亮表示工作在10BASE-T 状态2、MDI / MDI-X ：RJ-45接口转换开关★ 置于“MDI-X ”位置：此时RJ-45为交叉接口（Cross ）， 可与其它设备的平行接口（Straight ）相连。
光纤收发器使用说明
哎呀，同学们，你们知道什么是光纤收发器吗？哈哈，估计好多人都不清楚呢！今天就让我这个好奇宝宝来给大家讲讲吧！
光纤收发器啊，就像是我们传递消息的小能手。
它的样子呢，方方正正的，有一些小接口和指示灯。
想象一下，我们在学校里给好朋友传纸条，纸条就是信息。
而光纤收发器呢，就像是那个能把我们的纸条又快又准地送到朋友手里的神奇工具。
我们先说怎么把它安装好吧！这就好比搭积木，得一步一步来。
首先，要找到一个合适的地方放它，要干净、干燥，不能有水，也不能有太多灰尘，不然它会“生病”的。
然后，把光纤线插进去，这可不能插错了，就像我们穿鞋子不能穿反一样。
在使用的时候，要注意看那些指示灯哦。
如果绿灯亮了，那就说明一切正常，它正在努力工作呢，就像我们考试考了满分一样开心。
要是红灯亮了，哎呀，那可能就出问题啦，这时候就得赶紧找找原因。
我有一次就碰到红灯亮了，急得我呀，像热锅上的蚂蚁。
我赶紧去问爸爸，爸爸说可能是线没插好。
我重新插了一下，嘿，绿灯亮了，可把我高兴坏了！
妈妈还跟我说，光纤收发器的作用可大了。
就像我们的眼睛能让我们看到美丽的世界一样，它能让我们的网络变得又快又稳，这样我们就能愉快地看动画片、玩游戏、和远方的亲人视频聊天啦！
你们说，这光纤收发器是不是很神奇？反正我觉得它可厉害啦！
我的观点就是：光纤收发器虽然看起来小小的，但是作用大大的，给我们的生活带来了好多便利！。
一、FT3-CFE-AAAHB卡式光纤收发器1.1.110/100M自适应光纤收发器业务盘(FT3-FE)FT3-FE业务盘是GFT2000的插卡式用户盘之一。
主要完成电口以太网到光口以太网的媒质转换。
电口提供10/100M以太网接口，光口100M全双工模式。
1.1.1.1FT3-FE前面板图5-12 FT3-FE面板1.1.1.2指示灯说明1.1.1.3FT3-FE拨码开关FT3-FE的可以通过拨码开关S1对以太网电口进行设置图5-13 拨码开关位置拨码开关含义□AutoEn/ AutoDis 拨到OFF时FT3-FE与连接设备通过自动协商确定速率和全半双工，此时开关2，3位无效。
当AutoEn/ AutoDis 拨到ON时通过2，3位开关确定FT3-FE的速率和全半双工。
□Full/Half设置以太网电接口的全双工□100M/10M设置以太网电接口的速率□Soft/ Hard拨到OFF时以太网电接口由网管软件配置，Soft/ Hard拨到ON时以太网电接口由第1-3位拨码开关配置。
注意：对于非网管型的FT3-FE第4位开关无效，以太网电接口的设置由第1-3位拨码开关配置。
拨码开关速查表1.1.1.4光接口安装FT3-FE的光口有双纤双向工作方式和单纤双向工作方式两种不同的光口，其连接方式略有不同。
双纤双向工作时，采用SC方式，其中，TX：光信号输出口；RX: 光信号输入口。
输入输出光纤不能接反，否则设备无常工作。
单纤双向工作时，采用SC直出方式，两端设备均应将光纤连接在标识为“TX”的光接口上，“RX”接口无效。
FT3-FE光接口为SC连接口。
安装时先拧下SC接口上的塑料保护帽，然后按SC接口下标注“TX”和“RX”连接相应的光纤，输入输出光纤不能接反。
光纤接头应保持清洁，否则会引入衰耗，影响设备传输距离。
如果传输光纤接头有污物，可用干净的棉花蘸无水乙醇擦拭。
注：激光对眼睛会造成伤害，安装设备时请不要正视光口和光纤插头。
目录第一章产品描述 (3)一、型号描述 (3)二、产品参数 (3)三、设备前面板及指示灯意义： (4)第二章连接配置 (6)一、设备互联： (6)二、收发器与其它设备连接（电口） (6)三、双工配置（电口） (7)四、与其它设备连接（光口） (7)第三章安装与准备 (8)第四章开关设置说明 (10)第五章网络管理 (11)一、查看机盘 (11)二、配置机盘 (11)三、机盘复位命令 (12)第一章产品描述一、型号描述RC315/6-FE(A)系列光纤收发器包括如下型号产品：RC315-FE(A)-S1、RC316-FE(A)-S1、RC315-FE(A)-S2、RC316-FE(A)-S2。
二、产品参数三、设备前面板及指示灯意义：RC315/6-FE(A)系列光纤收发器模块前面板示意图RC315/6-FE(A)系列光纤收发器模块指示灯表示收发器状态如下：2、十六槽机箱前面板示意图其中各指示灯表示十六槽机箱工作状态如下：PWR灯：常亮，机箱电源供电正常。
PS1-5V灯：常灭，电源PS1给模块供电正常，反之故障。
PS1-12V灯：常灭，电源PS1给风扇供电正常，反之故障。
PS2-5V灯：常灭，电源PS2给模块供电正常，反之故障。
PS2-12V灯：常灭，电源PS2给风扇供电正常，反之故障。
第二章连接配置一、设备互联：在进行产品互联时必须遵从下表所示的具体连接型号规定，否则会出现链路不通或数据传输不正常等现象。
二、收发器与其它设备连接（电口）1. RC315/6-FE(A)系列光纤收发器电口自适应与其它设备连接时，收发器有“交叉线、直连线自适应”功能，可以使用直连线或交叉线连接其它设备。
2. RC315/6-FE(A)系列光纤收发器电口工作于定制定制方式时，在与其它设备连接时，“交叉线、直连线自适应功能”可能失效。
因此，在定制方式下与其它设备互联时，建议使用下表所示连接方式三、双工配置（电口）A、RC315/6-FE(A)系列光纤收发器在电口为自适应其它网络设备电口必须配置为自适应，才能保证数据的正常传输。
光纤收发器说明书
概述
HTB-1100VF系列是10/100M 自适应以太网光纤收发器，采用最新美国KENDIN 芯片，高品质光收发一体模块，性能稳定，质量优良。
适用于电信、广电、宽带网络等需要高性能、高可靠性的网络及一般光纤网络环境中。
主要特点
• 1 个RJ45 电口和1 个SC/ST/FC 光口，实现双绞线和光纤之间的光电信号转换；
•符合IEEE802.3 10Base-T 和IEEE802.3u 100Base-TX ，100Base-FX 标准;
•具有10M/100M 自适应能力;
•电口能自适应直通线/ 交叉线连接方式;
•支持全双工/ 半双工工作模式；
•支持IEEE802.3X 全双工流量控制和半双工背压流量控制;
•支持最大1916 Bytes 数据幀；
•支持防止广播风暴功能;
•内置防雷电路，可大大减少雷电感应造成的损坏；
•双绞线最长100 米, 多模光纤最长2 或 5 公里( 全双工), 单模光纤最长120 公里;
•有6 个LED 指示灯： Power ，TX 100 ，TX Link/Act ，FX 100 ，FX Link/Act ，FDX/Col ；便于监测收发器的工作状态和判断故障原因；
•有外置、内置电源两种类型：AC100 ～265V / DC5V 开关电源；
•工作环境温度：0 ～50 ℃；
•储存环境温度：- 40 ～70 ℃；
•收发器尺寸：电源外置式70 × 26 × 93mm ；内置式120 × 30 × 140mm 。
光纤部分参数
订货信息。
FEC-10/100S自适应以太网光纤收发器用户手册一、概述FEC-10/100系列以太网光纤收发器通过把原来在双绞线上传输的电信号转换为在光纤上传输的光信号，延伸了以太网的连接距离。
FEC-10/100系列光纤收发器的光接口满足IEEE802.3u 100BASE-FX标准，电接口满足IEEE802.3 10BASE-T和IEEE802.3u 100BASE-TX，可以灵活地满足局域网的用户和网络系统集成商的组网需求。
二、产品特性单模的光纤连接单模传输距离可达25公里光接口满足IEEE802.3u 100BASE-FX标准电接口满足IEEE802.3 10BASE-T、IEEE802.3u 100BASE-TX全双工和半双工模式自适应开关切换RJ-45平行接口（Straight）和交叉接口（Cross）完备的LED状态指示三、应用说明1、典型应用1图1为光纤收发器典型应用1的连接示意图。
一台配备有10/100BASE-TX接口的网络设备A通过双绞线连接到光纤收发器的RJ-45接口上，另一台网络设备B配备有100BASE-FX接口，它通过光纤连接到光纤收发器的100BASE-FX 接口，即可实现配有10/100BASE-TX接口的网络设备与配有100BASE-FX接口的网络设备互连。
网络设备A、B可以是以太网服务器、工作站、路由器、交换机、集线器等。
双绞线单/多模光纤接口100BASE-FX接口图1、典型应用12、典型应用2在图2中，网络设备A 与网络设备B 都配有10/100BASE-TX 接口，通过两台光纤收发器可实现网络设备A 与网络设备B 之间的远距离互连。
双绞线 单/多模光纤双绞线100BASE-FX 接口图2、典型应用210/100BASE-TX 接口 接口四、外观说明1、指示灯★ PWR ：电源指示★ TXD ：该灯亮表示RJ-45电接口已连接好，闪烁表示电口数据收发★ FXD ：该灯亮表示光纤接口已连接好，闪烁表示光口数据收发★ 100：该灯亮表示电接口工作在100BASE-TX 状态，不亮表示工作在10BASE-T 状态2、MDI / MDI-X ：RJ-45接口转换开关★ 置于“MDI-X ”位置：此时RJ-45为交叉接口（Cross ）， 可与其它设备的平行接口（Straight ）相连。
什么是光纤收发器？光纤收发器一般被分为两种，一种是将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，通常称为光电转换器；另一种是将光信号转换为电信号后，再转换为另一种光信号，也被称为光纤转换中继器。
产品一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中，且通常定位于宽带城域网的接入层应用;同时在帮助把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。
光纤收发器如何接入网由于我们常使用的网线(双绞线)的最大传输距离有很大的局限性，一般双绞线的最大传输距离为100米。
因此,当我们在布置较大的网络的时候，不得不使用中继设备。
当然，也可以使用其他的种类的线路来传输，比如光纤就是一种很好的选择。
光纤的传输距离很远，一般来说单模光纤的传输距离在10千米以上，而多模光纤的传输距离最高也能达到2千米。
在使用光纤光纤收发器（MEDIA CONVERTER）教程的时候，我们会经常使用到光纤收发器。
这时问题就来了，光纤收发器怎么使用？它是如何接入网的呢？我们都知道，一个网络是由各种光学器件组成的，光纤收发器就是其中的一个重要组成部分。
在将光纤收发器接入网时，首先要将光缆从室外引进来。
光缆要熔接在光缆盒里，也就是终端盒。
光缆的熔接也是门学问，需要把光缆剥开，将光缆里的细纤维与尾纤熔接，熔接好后放在盒子里。
尾纤要拉出去，将其接在ODF上(一种架子，用耦合器连接)，然后用耦合器将其与跳线连接，最后将跳线接在光纤收发器上面。
接下来的依次连接顺序为路由器----交换机---局域网---主机。
这样，光纤收发器就接入网了。
光纤收发器的类型及应用如今市场上光纤收发器种类繁多，但总的来说，无外乎应用于铜缆与光缆连接网络的光纤收发器和应用于光缆与光缆间连接网络的光纤收发器两种类型。
这两种类型的光纤收发器又可分为不同的小类，下面对每一个分类都有具体介绍。
应用于铜缆与光缆连接网络的光纤收发器当两个网络设备之间的距离超过铜电缆的传输距离，这时候就需要光纤电缆来进行连接，而光纤收发器则负责来进行两种介质间的转换。
以太网光纤收发器 以太网光纤收发器机架 说明书(使用前先阅本说明书) 简介:感谢您购买千兆光纤收发器！该千兆光纤收发器支持IEEE802.3Z/AB 1000Base-SX/LX协议，支持全双工或半双工工作模式,自适应直通线与交叉线功能。
本手册适用于1000 Base-T 自适应各型号的光纤收发器，请用户购买时按需要参照以下订购指南选购。
光纤收发器订购指南:型号 规格说明NT-2100 1000M，多模500米NT-2100S-10 1000M，单模0-10公里NT-2100S-20 1000M，单模0-20公里NT-2100S-50 1000M，单模0-50公里NT-2100S-80 1000M，单模0-80公里NT-2100F 卡式铝合金外壳1000M,多模500米NT-2100F-10 卡式铝合金外壳1000M,单模0-10公里NT-2100F-20 卡式铝合金外壳1000M，单模0-20公里NT-2100F-50 卡式铝合金外壳1000M，单模0-50公里NT-2100F-80 卡式铝合金外壳1000M，单模0-80公里NT-2100P 卡式1000M，多模500米NT-2100P-10 卡式1000M,单模0-10公里NT-2100P-20 卡式1000M,单模0-20公里NT-2100P-50 卡式1000M,单模0-50公里NT-2100P-80 卡式1000M,单模0-80公里NT-S2100-10 单纤双向1000M，单模0-10公里NT-S2100-20 单纤双向1000M，单模0-20公里NT-S2100-40 单纤双向1000M，单模0-40公里NT-S2100P10 卡式单纤双向1000M,单模0-10公里NT-S2100P20 卡式单纤双向1000M,单模0-20公里NT-S2100P50 卡式单纤双向1000M,单模0-50公里包装清单在安装收发器前，请确认包装内是否有以下物品。
