瑞斯康达光纤收发器配置方法

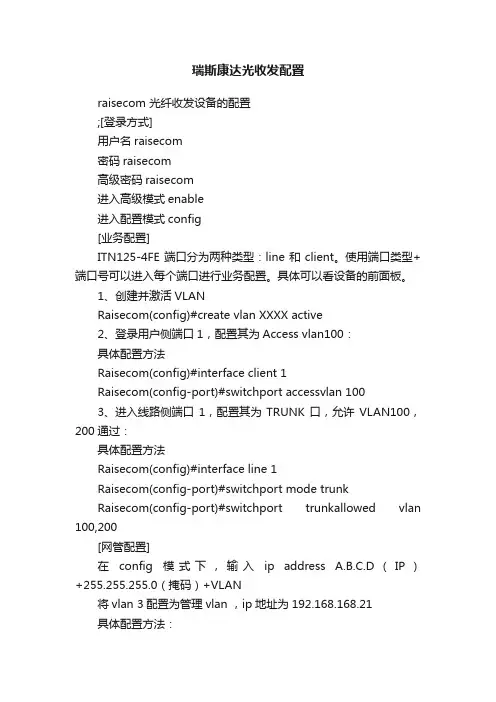

瑞斯康达光收发配置raisecom 光纤收发设备的配置;[登录方式]用户名raisecom密码raisecom高级密码raisecom进入高级模式enable进入配置模式config[业务配置]ITN125-4FE端口分为两种类型：line和client。

使用端口类型+端口号可以进入每个端口进行业务配置。

具体可以看设备的前面板。

1、创建并激活VLANRaisecom(config)#create vlan XXXX active2、登录用户侧端口1，配置其为Access vlan100：具体配置方法Raisecom(config)#interface client 1Raisecom(config-port)#switchport accessvlan 1003、进入线路侧端口1，配置其为TRUNK口，允许VLAN100，200通过：具体配置方法Raisecom(config)#interface line 1Raisecom(config-port)#switchport mode trunkRaisecom(config-port)#switchport trunkallowed vlan 100,200[网管配置]在config模式下，输入ip address A.B.C.D（IP）+255.255.255.0（掩码）+VLAN将vlan 3配置为管理vlan ，ip地址为192.168.168.21具体配置方法：配置IP：Raisecom(config)#ip address 192.168.168.21255.255.255.0 3 配置公同体名：Raisecom(config)#snmp-server communitypublic ro Raisecom(config)#snmp-server community privaterw我公司vlan 1、2作为公司内部管理预留，不能使用。

瑞斯康达光纤收发器配
置方法
公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
瑞斯康达公司光纤收发器配置方法
1.登陆
登陆地址：
登录密码：admin
2.配置端口VLAN
1）进行配置面面
选择左侧菜单“以太网业务管理”中“VLAN管理”选项，出现界面如
下：
2）配置以太网端口（Link1口、Link2口、Link3口）
将GE1、GE2、GE3口的VLAN模式选择为“透传”，表示透传所有数据包，其他默认不做修改。

3）配置以太网端口（Link4口：连接光接收机）
将GE4口的VLAN模式选择为“TAG”，缺省VID填写规划的管理VLAN 号，其他默认不做修改。

4）点击“确定”按钮，确定配置信息。

3.配置保存
选择菜单“设备管理”中“配置文件管理”选项，出现界面如下：
点击保存按钮，保存上面的所有配置。

4.重启设备
当设备配置保存后，需要重启设备才能生效。

方法为：选择左侧菜单“设备管理”中“设备重启”选项，重启设备。

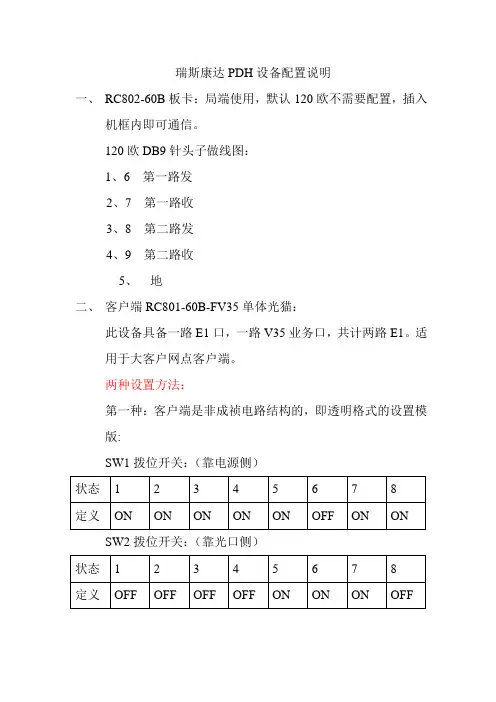

瑞斯康达PDH设备配置说明
一、RC802-60B板卡：局端使用，默认120欧不需要配置，插入
机框内即可通信。

120欧DB9针头子做线图：
1、6第一路发
2、7第一路收
3、8第二路发
4、9第二路收
5、地
二、客户端RC801-60B-FV35单体光猫：
此设备具备一路E1口，一路V35业务口，共计两路E1。

适用于大客户网点客户端。

两种设置方法：
第一种：客户端是非成祯电路结构的，即透明格式的设置模版:
SW1拨位开关：（靠电源侧）
SW2拨位开关：（靠光口侧）
适用客户群：
建设银行中心支行、中国银行、市郊联社、铜山联社以及所有使用V35设备的客户群。

第二种：客户端是成祯电路结构的，即可划分时隙的祯结构(PCM30)的设置模版:
SW1拨位开关：（靠电源侧）
SW2拨位开关：（靠光口侧）
适用客户群：
建设银行分支网点、农业银行、工商银行以及所有使用V35设备接入ATM设备的客户群。

三、环回控制：
用于测试时，对故障段落的判断。

控制开关位于E1接口处，测试时直接将1、3拨至ON即可做到双向环回，即对本地路由器和远端路由器做环，效果很好。

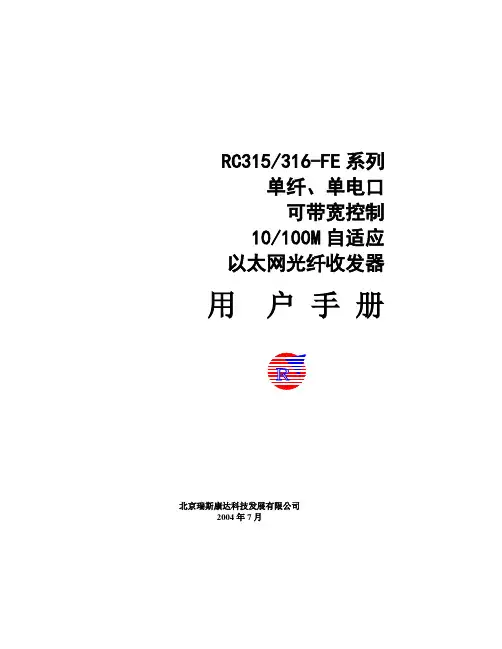

目录第一章产品描述 (3)一、型号描述 (3)二、产品参数 (3)三、设备前面板及指示灯意义： (4)第二章连接配置 (6)一、设备互联： (6)二、收发器与其它设备连接（电口） (6)三、双工配置（电口） (7)四、与其它设备连接（光口） (7)第三章安装与准备 (8)第四章开关设置说明 (10)第五章网络管理 (11)一、查看机盘 (11)二、配置机盘 (11)三、机盘复位命令 (12)第一章产品描述一、型号描述RC315/6-FE(A)系列光纤收发器包括如下型号产品：RC315-FE(A)-S1、RC316-FE(A)-S1、RC315-FE(A)-S2、RC316-FE(A)-S2。

二、产品参数三、设备前面板及指示灯意义：RC315/6-FE(A)系列光纤收发器模块前面板示意图RC315/6-FE(A)系列光纤收发器模块指示灯表示收发器状态如下：2、十六槽机箱前面板示意图其中各指示灯表示十六槽机箱工作状态如下：PWR灯：常亮，机箱电源供电正常。

PS1-5V灯：常灭，电源PS1给模块供电正常，反之故障。

PS1-12V灯：常灭，电源PS1给风扇供电正常，反之故障。

PS2-5V灯：常灭，电源PS2给模块供电正常，反之故障。

PS2-12V灯：常灭，电源PS2给风扇供电正常，反之故障。

第二章连接配置一、设备互联：在进行产品互联时必须遵从下表所示的具体连接型号规定，否则会出现链路不通或数据传输不正常等现象。

二、收发器与其它设备连接（电口）1. RC315/6-FE(A)系列光纤收发器电口自适应与其它设备连接时，收发器有“交叉线、直连线自适应”功能，可以使用直连线或交叉线连接其它设备。

2. RC315/6-FE(A)系列光纤收发器电口工作于定制定制方式时，在与其它设备连接时，“交叉线、直连线自适应功能”可能失效。

因此，在定制方式下与其它设备互联时，建议使用下表所示连接方式三、双工配置（电口）A、RC315/6-FE(A)系列光纤收发器在电口为自适应其它网络设备电口必须配置为自适应，才能保证数据的正常传输。

瑞斯康达设备配置指导Login:raisecomPassword://输入用户名和密码，均为raisecomRaisecom>enablePassword://进行特权模式，密码为raisecomRaisecom#config//进入config模式，对设备进行配置Raisecom(config)#create vlan 90,745,992 active//创建vlan，并将vlan激活Raisecom(config)# interface line 1//进入到端口配置模式Raisecom(config-port)# switchport mode trunk//将端口配置为透传模式Raisecom(config-port)#switchport trunk allowed vlan 90,745,992 confirm //该端口允许vlan 90，745,992通过Raisecom(config-port)#snmp trap link-fault enable//告警上报使能Raisecom(config-port)#interface client 1Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 992//配置client 1口的属性为access，外层vlan为992Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#interface client 2Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 745//配置client 1口的属性为access，外层vlan为745Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#interface client 3Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 745//配置client 1口的属性为access，外层vlan为745Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#interface client 4Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 745//配置client 1口的属性为access，外层vlan为745 Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#exit//退回到上一级别模式Raisecom(config)#loopback-detection enable client 1-4//开启client 1-4口的环路检测功能Raisecom(config)#ip address 192.168.7.98 255.255.0.0 90 //配置管理地址和管理vlanRaisecom(config)#end//返回到特权模式Raisecom#hostname TongDa-YYT//对该设备进行命名TongDa-YYT#write//进行数据保存TongDa-YYT#。

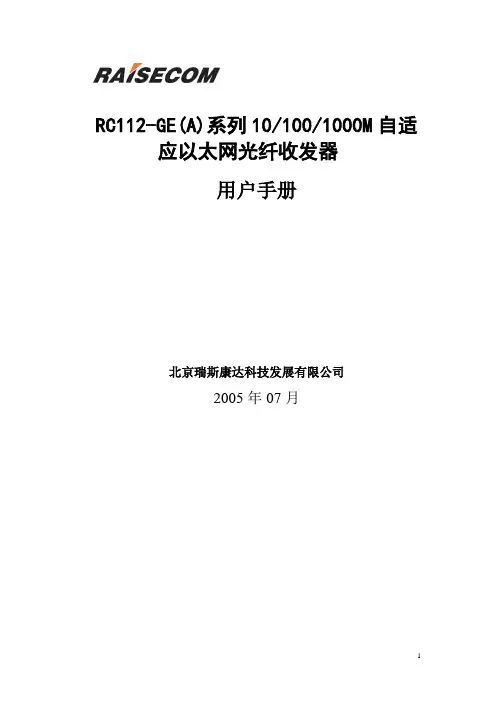

RC112-GE(A)系列10/100/1000M自适应以太网光纤收发器用户手册北京瑞斯康达科技发展有限公司2005年07月安全注意事项在安装和使用本设备之前，请仔细阅读以下事项，瑞斯康达公司不对任何由于违反安全事项而造成的损失承担责任。

RC112-GE设备提供光接口，光口发射的激光可能对人眼造成一定的损害，任何时候不要向光口里面望去，不使用光口时，请插入光模块堵头。

RC112-GE为集成化设备，内含有精密器件，为避免严重冲击对其构成损害，请避免剧烈振动和碰撞，请勿自行拆卸或维修，需要拆卸或维修设备时必须在我公司技术人员的指导下按照防静电程序进行操作，如遇问题请与瑞斯康达科技发展有限公司联系。

为了保证设备的安全与运行稳定性，在使用本设备时必须提供良好的接地保护；请勿擅自拆卸设备，否则将可能造成不可恢复的损坏，瑞斯康达科技发展有限公司将视擅自拆卸设备为自动放弃保修权利。

目录第一章描述 (4)1.1. 简介 (4)1.2. 产品特点 (4)1.3. 订货信息 (4)第二章技术参数 (5)1.4. 设备指标 (5)1.5. 光接口指标 (5)第三章设备前面板及指示灯意义 (6)第四章连接配置 (7)1.5.1. 一、设备互联： (7)1.5.2. 二、收发器与其它设备连接（电口） (7)1.5.3. 三、工作方式配置（电口） (7)1.5.4. 四、RC112-GE(A)系列光纤收发器与其它设备连接（光口） (8)第五章安装与准备 (9)第六章开关设置说明 (10)一、功能配置开关说明 (10)二、类型设置开关说明 (11)第七章网络管理 (12)一、查看机盘 (12)二、配置机盘 (12)三、机盘复位命令 (12)第八章常见故障解答 (13)第一章描述1.1. 简介RC112-GE是支持局端网管的10/100/1000M自适应的以太网光纤收发器产品，实现以太网链路最远100公里的接入能力。

在网管平台下，可实现对局端设备RC112-GE的全面监控与配置。

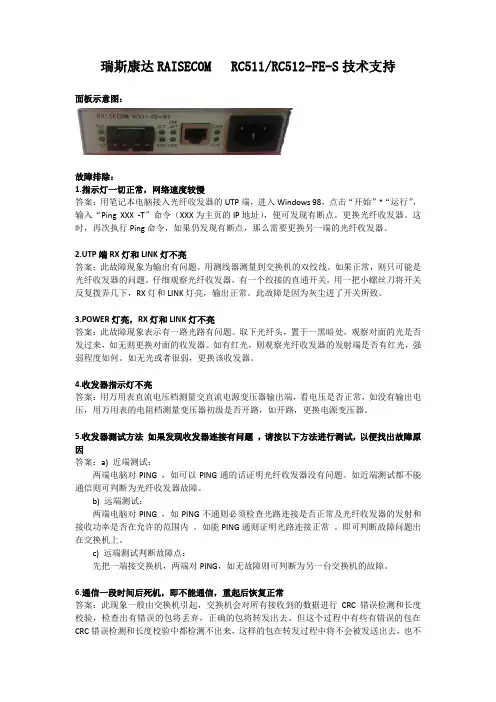

瑞斯康达RAISECOM RC511/RC512-FE-S技术支持面板示意图：故障排除：1.指示灯一切正常，网络速度较慢答案：用笔记本电脑接入光纤收发器的UTP端，进入Windows 98，点击“开始”*“运行”，输入“Ping XXX -T”命令（XXX为主页的IP地址），便可发现有断点。

更换光纤收发器。

这时，再次执行Ping命令，如果仍发现有断点，那么需要更换另一端的光纤收发器。

2.UTP端RX灯和LINK灯不亮答案：此故障现象为输出有问题。

用测线器测量到交换机的双绞线。

如果正常，则只可能是光纤收发器的问题。

仔细观察光纤收发器，有一个绞接的直通开关，用一把小螺丝刀将开关反复拨弄几下，RX灯和LINK灯亮，输出正常。

此故障是因为灰尘进了开关所致。

3.POWER灯亮，RX灯和LINK灯不亮答案：此故障现象表示有一路光路有问题。

取下光纤头，置于一黑暗处，观察对面的光是否发过来，如无则更换对面的收发器。

如有红光，则观察光纤收发器的发射端是否有红光，强弱程度如何。

如无光或者很弱，更换该收发器。

4.收发器指示灯不亮答案：用万用表直流电压档测量交直流电源变压器输出端，看电压是否正常，如没有输出电压，用万用表的电阻档测量变压器初级是否开路，如开路，更换电源变压器。

5.收发器测试方法如果发现收发器连接有问题，请按以下方法进行测试，以便找出故障原因答案：a) 近端测试：两端电脑对PING ，如可以PING通的话证明光纤收发器没有问题。

如近端测试都不能通信则可判断为光纤收发器故障。

b) 远端测试：两端电脑对PING ，如PING不通则必须检查光路连接是否正常及光纤收发器的发射和接收功率是否在允许的范围内。

如能PING通则证明光路连接正常。

即可判断故障问题出在交换机上。

c) 远端测试判断故障点：先把一端接交换机，两端对PING，如无故障则可判断为另一台交换机的故障。

6.通信一段时间后死机，即不能通信，重起后恢复正常答案：此现象一般由交换机引起，交换机会对所有接收到的数据进行CRC错误检测和长度校验，检查出有错误的包将丢弃，正确的包将转发出去。

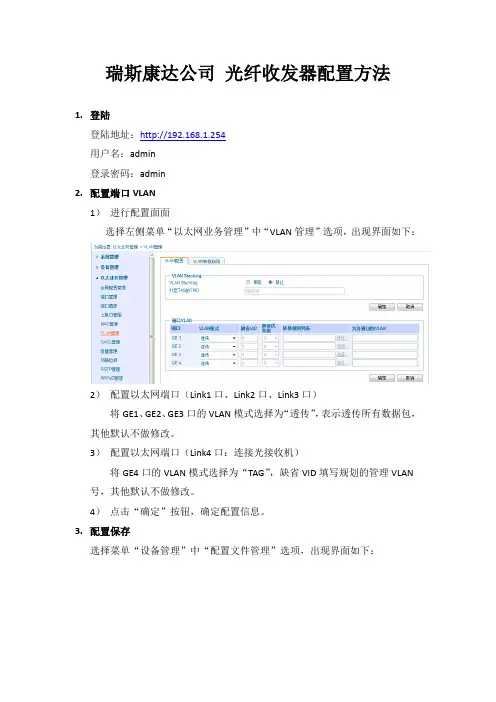

瑞斯康达公司光纤收发器配置方法
1.登陆
登陆地址：http://192.168.1.254
用户名：admin
登录密码：admin
2.配置端口VLAN
1）进行配置面面
选择左侧菜单“以太网业务管理”中“VLAN管理”选项，出现界面如下：
2）配置以太网端口（Link1口、Link2口、Link3口）
将GE1、GE2、GE3口的VLAN模式选择为“透传”，表示透传所有数据包，其他默认不做修改。

3）配置以太网端口（Link4口：连接光接收机）
将GE4口的VLAN模式选择为“TAG”，缺省VID填写规划的管理VLAN 号，其他默认不做修改。

4）点击“确定”按钮，确定配置信息。

3.配置保存
选择菜单“设备管理”中“配置文件管理”选项，出现界面如下：
点击保存按钮，保存上面的所有配置。

4.重启设备
当设备配置保存后，需要重启设备才能生效。

方法为：选择左侧菜单“设备管理”中“设备重启”选项，重启设备。

瑞斯康达iscom3000series设置指引
瑞斯康达ISCOM3000系列设备设置指引如下：
1. 连接设备：
a. 将路由器或交换机与ISCOM设备通过网线连接。

b. 确保网线连接正确并固定。

2. 配置设备：
a. 打开浏览器，输入ISCOM设备的管理IP地址。

b. 输入默认用户名和密码进行登录。

c. 进入设备管理界面后，根据需要进行相应的配置，如网络参数配置、端口配置、VLAN 配置等。

d. 保存配置并重启设备。

3. 连接其他设备：
a. 将需要连接的其他设备（如服务器、电脑、IP电话等）与ISCOM设备的端口进行连线。

b. 确保设备之间的连线正确并固定。

请注意，以上提供的是一般性的设备设置指引，具体配置步骤可能因设备版本、网络环境等情况有所不同。

建议您仔细阅读设备的用户手册或联系设备厂商获取详细的设置指导。

一、光纤收发器1. 光电介质转换系列 (2)2、多以太网口系列 (4)3、光接口转换系列 (7)4、支持OAM功能的新一代光纤收发器 (9)5、光接口指标列表 (11)一、光纤收发器1.光电介质转换系列双纤光纤收发器（台式）双纤光纤收发器（卡式）单纤光纤收发器（台式）单纤光纤收发器（卡式）STM-1的光电转换器产品简述：本系列产品是可运营、可管理的电信级产品，以成熟的技术、较低的成本完成快速以太网和千兆以太网业务（或SDH业务）的Copper到Fiber的双向转换，主要实现城域以太网的光纤延伸，链路支持最远120公里的接入。

功能特性：__ 产品种类丰富，用户可以根据情况选择卡式、台式设备__ 全双工/半双工自适应__ 电口可选多种速率__ 丰富的工作状态指示灯，方便、准确地了解设备接口、链路的工作状态__ 光口默认类型SC接口，可根据需要定制FC等接口类型__ 光口支持100Base-FX、1000Base-X或STM-1光纤传输标准，可与其它产品互通__ 支持可选的故障转移功能__ 支持超长帧传输__ 支持单、双纤的传输__ 支持直连线、交叉线自适应功能__ 支持可选的带宽控制功能__ 卡式设备可配合内置电源的一槽、四槽或十六槽机箱使用，支持热插拔__ 在网管平台下，可实现局端网管、远端网管技术参数：最新产品信息请查阅物理属性物理尺寸(WxHxD)mm：台式：120×39×155卡式：91×25×152工作温度：0～45℃相对湿度：5%～90% 无冷凝设备功耗：<5W组网方案：2、多以太网口系列双以太口（双纤）4以太口（双纤）8以太口（单纤）16以太口（单纤）产品简述：多以太网口系列产品主要分为两大类：双以太口产品和多以太口产品。

双以太口产品是提供两个严格隔离的以太网电口的光纤收发器设备。

该设备需成对使用，以成熟、安全的技术，简化网络结构、节约设备投资，实现通过一条光路接入两个有严格隔离安全要求的业务网络。

目录第一章产品描述 (3)一、型号描述 (3)二、产品参数 (4)三、设备前面板及指示灯意义： (5)第二章连接配置 (7)一、设备互联： (7)二、收发器与其它设备连接（电口） (8)三、双工配置（电口） (9)四、与其它设备连接（光口） (10)第三章安装与准备 (11)第四章开关设置说明 (13)第五章网络管理 (15)一、查看机盘 (15)二、配置机盘 (15)三、机盘复位命令 (15)第一章产品描述一、型号描述二、产品参数三、设备前面板及指示灯意义：RC111/2-FE(A)系列光纤收发器模块前面板示意图光接收链路光数据收发电路链接电数据收发RC111/2-FE(A)系列光纤收发器模块指示灯表示收发器状态如下：2、十六槽机箱前面板示意图其中各指示灯表示十六槽机箱工作状态如下：PWR灯：常亮，机箱电源供电正常。

PS1-5V灯：常灭，电源PS1给模块供电正常，反之故障。

PS1-12V灯：常灭，电源PS1给风扇供电正常，反之故障。

PS2-5V灯：常灭，电源PS2给模块供电正常，反之故障。

PS2-12V灯：常灭，电源PS2给风扇供电正常，反之故障。

第二章连接配置一、设备互联：在进行产品互联时必须遵从下表所示的具体连接型号规定，否则会出现链路不通或数据传输不正常等现象。

二、收发器与其它设备连接（电口）1. RC111/2-FE(A)系列光纤收发器电口自适应与其它设备连接时，收发器有“交叉线、直连线自适应”功能，可以使用直连线或交叉线连接其它设备。

2. RC111/2-FE(A)系列光纤收发器电口工作于定制定制方式时，在与其它设备连接时，“交叉线、直连线自适应功能”可能失效。

因此，在定制方式下与其它设备互联时，建议使用下表所示连接方式三、双工配置（电口）A、RC111/2-FE(A)系列光纤收发器在电口为自适应其它网络设备电口必须配置为自适应，才能保证数据的正常传输。

若与之连接的其它设备工作于定制方式，则收发器的速率能与对方相同，但双工方式固定为“全双工方式”。

登录用户名/密码: raisecom/raisecomlogin: raisecompassword: raisecomRaisecom>enablepassword: raisecomRaisecom#Raisecom#configRaisecom(config)#1、网管参数配置Raisecom(config)# interface snmpRaisecom(config-snmp)#ip address 192.168.1.100 255.255.255.0（默认为192.168.4.28）Raisecom(config-snmp)#show interface snmp //显示SNMP接口配置Raisecom(config-snmp)#exitRaisecom(config)#ip route 0.0.0.0 0.0.0.0 192.168.1.1 //配置SNMP接口网关Raisecom(config)# snmp-server community public ro //配置只读共同体Raisecom(config )#snmp-server community private rw //配置读写共同体Raisecom(config )#snmp trap-server 192.168.4.63 162 //配置告警接收主机地址2、业务配置与维护RC953E-3FE16E1有16个虚通道。

通道1对应交换端口1，通道2对应交换端口2，…，通道16对应交换端口16。

前面板有3个以太接口（2电1光），交换端口17对应第1个以太电口(FE1)，交换端口18对应第2个以太电口(FE2)，交换端口19对应以太光口(FE3)。

默认情况下无配置，可以用命令配置各个通道使用的E1端口。

Raisecom(config)#virtual-channel 1 e1 1 //设置当前虚通道包含的E1端口Raisecom(config)#virtual-channel 2 e1 2……依次类推……Raisecom(config)#virtual-channel 15 e1 15Raisecom(config)#virtual-channel 16 e1 16至此，共配置了16个虚通道，每个通道包含一个E1端口。
