量砂密度标定记录表

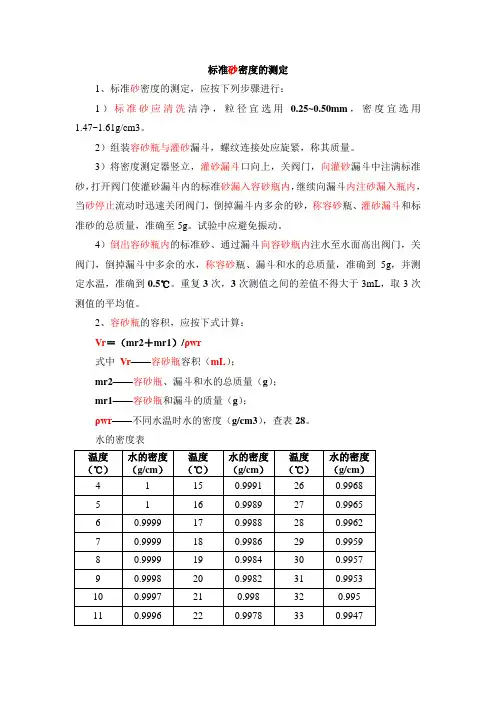

标准砂密度的测定1、标准砂密度的测定，应按下列步骤进行：1）标准砂应清洗洁净，粒径宜选用0.25~0.50mm，密度宜选用1.47~1.61g/cm3。

2）组装容砂瓶与灌砂漏斗，螺纹连接处应旋紧，称其质量。

3）将密度测定器竖立，灌砂漏斗口向上，关阀门，向灌砂漏斗中注满标准砂，打开阀门使灌砂漏斗内的标准砂漏入容砂瓶内，继续向漏斗内注砂漏入瓶内，当砂停止流动时迅速关闭阀门，倒掉漏斗内多余的砂，称容砂瓶、灌砂漏斗和标准砂的总质量，准确至5g。

试验中应避免振动。

4）倒出容砂瓶内的标准砂、通过漏斗向容砂瓶内注水至水面高出阀门，关阀门，倒掉漏斗中多余的水，称容砂瓶、漏斗和水的总质量，准确到5g，并测定水温，准确到0.5℃。

重复3次，3次测值之间的差值不得大于3mL，取3次测值的平均值。

2、容砂瓶的容积，应按下式计算：Vr＝（mr2＋mr1）/ρwr式中Vr——容砂瓶容积（mL）；mr2——容砂瓶、漏斗和水的总质量（g）；mr1——容砂瓶和漏斗的质量（g）；ρwr——不同水温时水的密度（g/cm3），查表28。

水的密度表3、标准砂的密度，应按下式计算：ρs= mrs/ Vr式中ρs——标准砂的密度（g/cm3）；mrs——容砂瓶、漏斗和标准砂的总质量（g）。

简单来说，灌砂设备中有一个标定罐，把标定罐放在足够水平的台上，然后朝里面注入清水，待快满时用一块干净的玻璃盖上，用滴管慢慢的注入水，直到玻璃下方无气泡，此时水就满了。

在这个过程中一定要记录好所加水的质量，根据加入水的质量就可以计算出标定罐的体积。

然后把水倒掉，擦干标定罐，加入标准砂，当标准砂超过标定罐时用尺子将超过的砂扫出去，然后称量砂的质量，用此质量除以之前标定罐的体积就得到标准砂的密度。

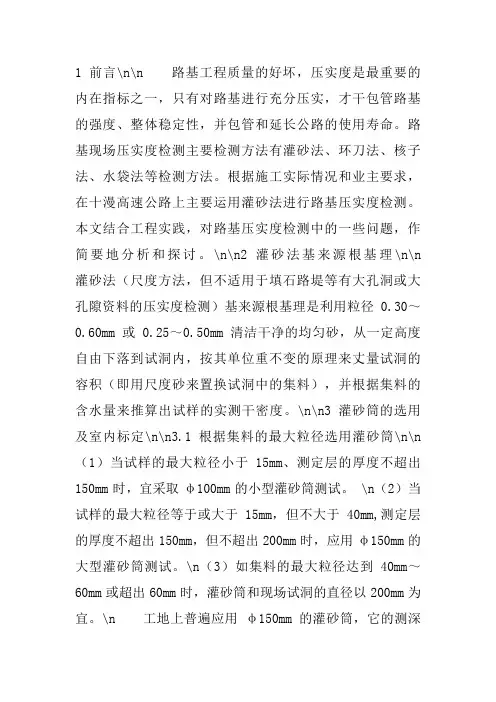

1 前言\n\n 路基工程质量的好坏，压实度是最重要的内在指标之一，只有对路基进行充分压实，才干包管路基的强度、整体稳定性，并包管和延长公路的使用寿命。

路基现场压实度检测主要检测方法有灌砂法、环刀法、核子法、水袋法等检测方法。

根据施工实际情况和业主要求，在十漫高速公路上主要运用灌砂法进行路基压实度检测。

本文结合工程实践，对路基压实度检测中的一些问题，作简要地分析和探讨。

\n\n2 灌砂法基来源根基理\n\n 灌砂法（尺度方法，但不适用于填石路堤等有大孔洞或大孔隙资料的压实度检测）基来源根基理是利用粒径0.30～0.60mm或 0.25～0.50mm清洁干净的均匀砂，从一定高度自由下落到试洞内，按其单位重不变的原理来丈量试洞的容积（即用尺度砂来置换试洞中的集料），并根据集料的含水量来推算出试样的实测干密度。

\n\n3 灌砂筒的选用及室内标定\n\n3.1 根据集料的最大粒径选用灌砂筒\n\n （1）当试样的最大粒径小于15mm、测定层的厚度不超出150mm时，宜采取φ100mm的小型灌砂筒测试。

\n（2）当试样的最大粒径等于或大于15mm，但不大于40mm,测定层的厚度不超出150mm，但不超出200mm时，应用φ150mm的大型灌砂筒测试。

\n（3）如集料的最大粒径达到40mm～60mm或超出60mm时，灌砂筒和现场试洞的直径以200mm为宜。

\n 工地上普遍应用φ150mm的灌砂筒，它的测深为150mm,其所测压实度仅为这150mm的压实度。

但是现场压实层厚度往往在200mm左右，而且一般压实度在压实表层都比较高，往下就难以包管，因此在山区现场含碎石较多的集料应采取φ200mm的大灌砂筒检测为宜。

\n\n3.2 室内量砂标定的准确与否对压实度的影响\n\n（1）储砂筒中砂面高度、砂的总重对量砂密度的影响 \n 《公路土工试验规程》（JTJ 051-93）中对筒内砂的高度和质量都做了明确规定。

标准砂密度的测定1、标准砂密度的测定，应按下列步骤进行：1）标准砂应清洗洁净，粒径宜选用0.25~0.50mm，密度宜选用1.47~1.61g/cm3。

2）组装容砂瓶与灌砂漏斗，螺纹连接处应旋紧，称其质量。

3）将密度测定器竖立，灌砂漏斗口向上，关阀门，向灌砂漏斗中注满标准砂，打开阀门使灌砂漏斗内的标准砂漏入容砂瓶内，继续向漏斗内注砂漏入瓶内，当砂停止流动时迅速关闭阀门，倒掉漏斗内多余的砂，称容砂瓶、灌砂漏斗和标准砂的总质量，准确至5g。

试验中应避免振动。

4）倒出容砂瓶内的标准砂、通过漏斗向容砂瓶内注水至水面高出阀门，关阀门，倒掉漏斗中多余的水，称容砂瓶、漏斗和水的总质量，准确到5g，并测定水温，准确到0.5℃。

重复3次，3次测值之间的差值不得大于3mL，取3次测值的平均值。

2、容砂瓶的容积，应按下式计算：Vr＝（mr2＋mr1）/ρwr式中Vr——容砂瓶容积（mL）；mr2——容砂瓶、漏斗和水的总质量（g）；mr1——容砂瓶和漏斗的质量（g）；ρwr——不同水温时水的密度（g/cm3），查表28。

水的密度表3、标准砂的密度，应按下式计算：ρs= mrs/ Vr式中ρs——标准砂的密度（g/cm3）；mrs——容砂瓶、漏斗和标准砂的总质量（g）。

简单来说，灌砂设备中有一个标定罐，把标定罐放在足够水平的台上，然后朝里面注入清水，待快满时用一块干净的玻璃盖上，用滴管慢慢的注入水，直到玻璃下方无气泡，此时水就满了。

在这个过程中一定要记录好所加水的质量，根据加入水的质量就可以计算出标定罐的体积。

然后把水倒掉，擦干标定罐，加入标准砂，当标准砂超过标定罐时用尺子将超过的砂扫出去，然后称量砂的质量，用此质量除以之前标定罐的体积就得到标准砂的密度。

灌砂筒、金属标定罐、量砂密度校验规范1 目的1.1本方法适用于新购的或使用中的灌砂筒、标定罐、量砂。

1.2灌砂筒适用于现场测定细粒土、砂类土和砾类土的密度，试样的最大粒径不得超过15mm，测定密度层的厚度为150～200mm。

1.3金属标定罐：内径100mm，高150mm和200mm两种，上端周围有一罐线。

1.4量砂：粒径0.25～0.5mm、清洁干燥的均匀砂，应先烘干，并放置足够时间，使其与空气的湿度达到平衡。

1.5校验方法的编写依据：JTG E40-2007的相关要求5 技术要求5.1灌砂筒外观质量要求：储砂筒筒底与漏斗顶端铁板之间的开关（薄铁板）可使砂通过圆孔自由落下。

开关将筒底堵塞时，砂立即停止下落。

5.2灌砂筒、金属标定罐内壁无残缺破损及变形等影响测量结果的缺陷。

3 校验用参考器具天平：称量50kg，感量1g。

4 校验项目及校验条件灌砂筒的外观质量、筒下部圆锥体内砂的质量、量砂的密度等项目的校验。

校验条件：环境温度15℃～35℃；5 校验方法5.1根据公路土工试验规程. JTG E40-2007：用台秤称量法标定灌砂筒下部圆锥体内砂的质量，用水确定罐的的容积计算量砂的密度。

5.2 目力观测灌砂筒的外观质量应符合5要求。

5.3 灌砂筒下部圆锥体内砂的质量校验5.4 在储砂筒内装满砂。

筒内砂的高度与筒顶的距离不超过15mm。

称量筒内砂的质量m1准确至1g。

每次标定及而后的试验都维持这个质量不变。

打开开关，让砂流出，并使流出砂的体积与工地所挖试洞的体积相当（或等于标定罐的容积）。

然后关上开关，并称量筒内砂的质量ms，准确至1g。

5.5 将灌砂筒放在玻璃板上。

打开开关，让砂流出，直到筒内砂不再下流时，关上开关，并细心地取走灌砂筒。

收集并称量留在玻璃板上的砂或称量筒内的砂，准确至1g。

玻璃板上的砂就是填满灌砂筒下部圆锥体积的砂。

5.6 重复上述测量，至少3次。

最后取其平均值m2，准确至1g .5.7 确定量砂的密度ρs(g/cm3)5.8用水确定标定罐的容积V（cm3）①将空罐放在台秤上，使罐的上口处于水平位置，读记罐质量m7，准确至1g。

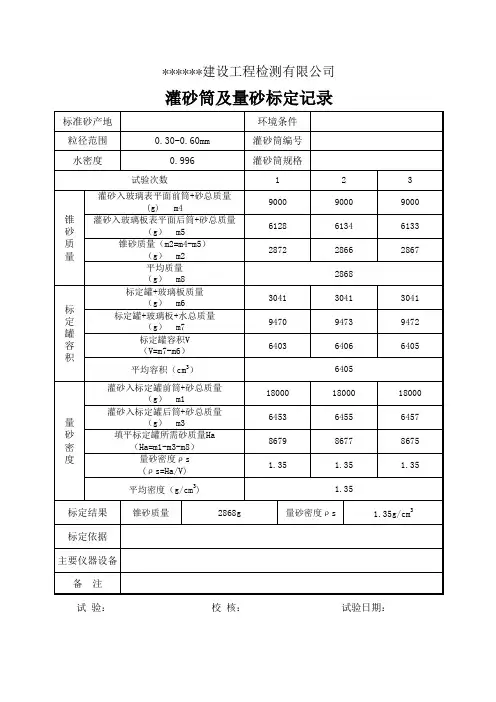

1
231
装入筒内砂的质量ｍ1(g)2
罐砂筒移至玻璃板前筒内砂质量ｍ5(g)3
罐砂筒移走玻璃板后筒内砂质量ｍ6(g)4
填满筒下部圆锥体砂的质量ｍ2=m 5-m 6(g)5
填满筒下部圆锥体砂的质量平均值ｍ2(g)
6
标定罐质量ｍ7(g)7
标定罐加水的总质量ｍ8(g)8
标定罐的容积v=m 8-m 79
标定罐容积的平均值v(ml)10
灌砂入标定罐后,筒内剩余砂的质量ｍ3(g)11
筒内剩余砂的质量平均值ｍ3(g)12
填满标定罐所需砂的质量ma=m 1-m 2-m 3(g)13量砂的密度ｐs =m a /v 14备注

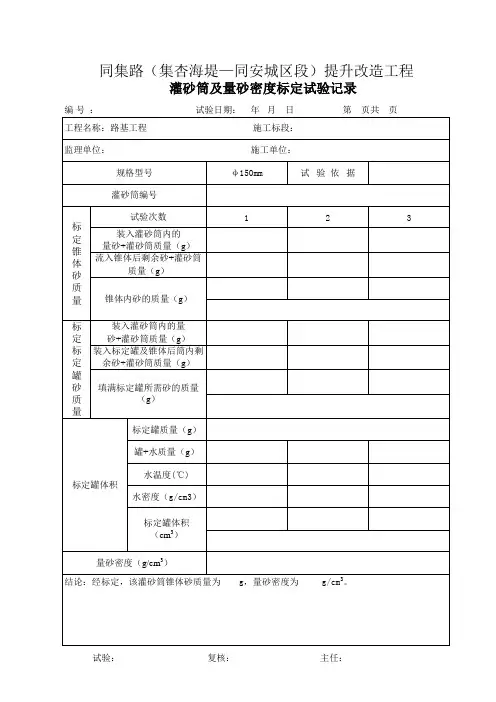

试验人： 试验日期：复核人：标准砂密度标定试验记录表
圆锥体内砂质量标定罐的容积量砂的密度序号试验项目试验次数。
