汽车综合检测与诊断专项职业能力考核规范文件

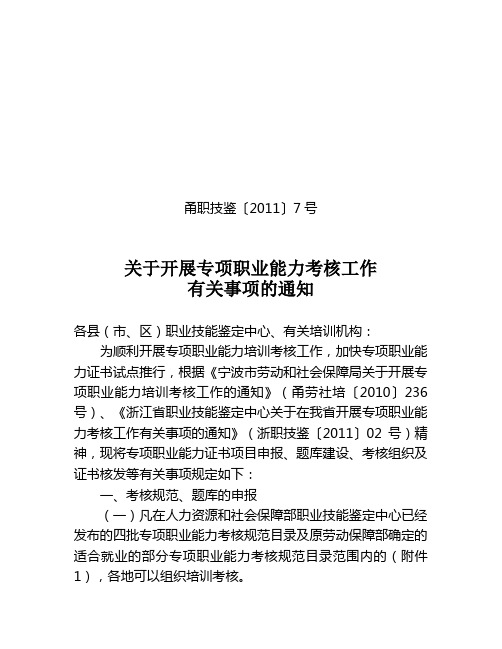

甬职技鉴〔2011〕7号关于开展专项职业能力考核工作有关事项的通知各县（市、区）职业技能鉴定中心、有关培训机构：为顺利开展专项职业能力培训考核工作，加快专项职业能力证书试点推行，根据《宁波市劳动和社会保障局关于开展专项职业能力培训考核工作的通知》（甬劳社培〔2010〕236号）、《浙江省职业技能鉴定中心关于在我省开展专项职业能力考核工作有关事项的通知》（浙职技鉴〔2011〕02号）精神，现将专项职业能力证书项目申报、题库建设、考核组织及证书核发等有关事项规定如下：一、考核规范、题库的申报（一）凡在人力资源和社会保障部职业技能鉴定中心已经发布的四批专项职业能力考核规范目录及原劳动保障部确定的适合就业的部分专项职业能力考核规范目录范围内的（附件1），各地可以组织培训考核。

凡能与国家职业标准中的模块直接对应且符合最小技能单元要求的专项职业能力项目，可以按相应模块初级工的要求组织培训考核，不必单独编写考核规范。

但项目名称须经宁波市劳动和社会保障局（以下简称市劳动保障局）审定。

（二）凡不在已公布目录范围内的，可由各地鉴定中心根据当地实际情况提出专项职业能力考核项目；或由培训机构根据当地就业、培训需求情况提出申请，经当地劳动保障部门同意后，报市劳动保障局进行项目名称核准。

市级培训机构可直接向市劳动保障局提出申请。

（三）项目名称核准后，有关单位应编制专项职业能力考核规范和题库，提交当地鉴定中心初审后，报市鉴定中心审核，再报省鉴定中心审定后公布实施。

审核需提交材料包括：1、《宁波市专项职业能力考核项目申报表》（附件2）；2、按照《专项职业能力鉴定规范编写要求》编写的考核规范（书面一份及word格式的电子文档）；3、参照职业资格鉴定操作技能命题要求编制的考核试卷，要求至少3套（书面一份及word格式的电子文档）；4、培训讲义或推荐培训教材一套。

市鉴定中心将在申报材料受理后10个工作日内完成审核，并公布。

二、考核题库的使用与管理专项职业能力考核题库经市鉴定中心审核，并报省鉴定中心审定后，纳入市级题库系统。

实用文档之"汽车综合性能检测站能力的通用要求"1 范围本标准规定了汽车综合性能检测站开展汽车综合性能检测工作应具备的服务功能、管理、技术能力以及场地和设施的要求。

本标准适用于汽车综合性能检测站建设、运行管理以及对汽车综合性能检测站能力认定、委托检测和监督管理。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB 1589 道路车辆外廓尺寸、轴荷及质量限值GB 7258 机动车运行安全技术条件GB/T 11798.9平板制动试验台检定技术条件GB/T 12480客车防雨密封性试验方法GB/T 12534 汽车道路试验方法通则GB/T 13563 滚筒式汽车车速表检验台GB/T 13564滚筒反力式汽车制动检验台GB/T 15481 检测和校准实验室能力的通用要求GB/T 15746.1～15746.3 汽车修理质量检查评定标准GB/T 18344 汽车维护、检测、诊断技术规范GB 18565 营运车辆综合性能要求和检验方法GB/T 50033 建筑采光设计标准GB 50034 工业企业照明设计标准GB 50055 通用用电设备配电设计规范GB 50057 建筑物防雷设施规范GBZ1 工业企业设计卫生标准GA 468 机动车安全检验项目和方法JT/T 198 营运车辆技术等级划分和评定要求JT/T 386 汽车排气分析仪JT/T 445 汽车底盘测功机JT/T 448 汽车悬架装置检测台JT/T 478 汽车检测站计算机控制系统技术规范JT/T 503 汽车发动机综合检测仪JT/T 504 前轮定位仪JT/T 505 四轮定位仪JT/T 506 不透光烟度计JT/T 507 汽车侧滑检验台JT/T 508 机动车前照灯检测仪JT/T 510 汽车防抱制动系统检测技术条件JJG 188 声级计检定规程JJG 653 测功装置检定规程JJG 688 汽车排放气体测试仪检定规程JJG 745 汽车前照灯检测仪检定规程JJG 847 滤纸式烟度计JJG 906 滚筒反力式制动检验台检定规程JJG 907 轴（轮）重仪检定规程JJG 908 滑板式侧滑检验台检定规程JJG 909 滚筒式车速表检测台检定规程JJG 976 透射式烟度计JJG(交通) 007 汽车转向盘转向力—转向角检测仪检定规程JJG(交通) 008 汽车制动踏板力计检定规程JJG(交通) 009 四活塞联动式油耗计检定规程JJG(交通) 013 汽车发动机检测仪检定规程JJG(汽车) 02 汽车速度计3 术语和定义下列术语和定义适用于本标准。

《国家职业技能鉴定规范（汽车维修工）》考核大纲初级汽车维修工一、鉴定的基本要求（一）适用对象非专业汽车维修企业的汽车维修人员。

（二）申报条件本工种二年学徒期满的学徒工；本专业及相近专业中专、职业中专（职高）、技工学校的毕业生均可申报初级汽车维修工职业技能鉴定。

（三）鉴定方式技术理论要求采用闭卷笔试。

内容包括：基本知识、专业知识和相关知识。

题型配分原则为：填空题20％、判断题10％、选择题10％、简答题20％、叙述题30％、计算题10％。

技能要求采用实际操作考核，题型配分原则为：维护作业45％（设二题）、修理作业30％（设一题）、故障判断与排除15％设一题、相关技能10％（设一题〕。

考核拟题包括：考核题目、考核时限、考核方法、考核要求、使用设备工具、评分标准。

（四）：核场地及设备要求提供鉴定项目所规定的考核场地、车辆、总成、零件、工具、量具、仪器及设备等。

（五）考核评分1．技术理论考试按标淮答案和试卷配分评定得分，满分为100分，达到60分以上（含60分）为技术理论考试合格。

2．实际操作考核按规定配分评定得分，满分100分，达到60分以上（含60分）为实际操作考核合格。

3．技术理论笔试和实际操作考核，两项均达到合格为鉴定合格。

4．在实际操作考核过程中出现任何责任事故均为鉴定不合格。

（六）考核时限1．技术理论考试时间120min。

2．实际操作考核时间为120-180min。

二、鉴定的内容表1项目鉴定范围鉴定内容及要求鉴定比重%知识要求：1.钳工基本知识1.了解钳工常用设备、工具、量具、仪表的名称、规格、用途和使用方法2.熟悉测量、划线、凿削、锉削、锯割、钻孔、攻丝、套丝、刮削、研磨等钳工基本操作方法、步骤、和安全操作规程101.基本知识2.汽车常用材料1.掌握汽车用主要金属材料、非金属材料的种类、牌号、性能及应用2.掌握汽车用燃料、润滑油（脂）、工作液牌号意义及其选用方法3.掌握汽车轮胎的规格及选用5 3.汽车的一般构造和工作 1.熟悉国产汽车车型及主要技术性能参数35过程 2.熟悉汽车的总体构造及基本工作原理3.熟悉汽车发动机的工作过程和总体构造4.熟悉曲柄连杆机构的组成和功用5.熟悉配气机构的组成和功用6.熟悉汽、柴油机燃料系的组成和功用7.熟悉冷却系的组成和功用8.熟悉润滑系的组成和功用9.熟悉汽车传动系的组成和功用及动力传递过程10.熟悉汽车转向系的组成和功用11.熟悉汽车制动系的组成和功用12.熟悉汽车行驶系的组成和功用13.熟悉汽车用蓄电池的组成和功用14.熟悉交流发电机与调节器的组成和功用15.熟悉起动机的组成和功用16.熟悉点火系的组成和功用2.专业知识1.汽车维护作业与技术要求1.汽车维护的必要性2.掌握汽车维护的级别及各级维护的周期3.掌握日常维护、一级维护、二级维护的作业项目和技术要求4.掌握二级维护前的检测及附加作业20 2.汽车修理的一般知识1.了解汽车主要总成修理标准及工艺规范2.了解汽车主要零件的修理尺寸分级和动平衡要求3.基本掌握汽车主要总成修理拆装要领和安全操作规程4.了解发动机的装配工艺及技术要求103.相关知识1.汽车零件图的基本知识1.掌握国家标准（机械制图）的基本规定2.了解公差与配合的基本概念及标注方法3.掌握简单零件图的识读知识52.电工学的基础知识了解电和磁的基础知识 53.常用数学和物理的基础知识及法定计量单位1.了解常用数学和物理的基础知识2.掌握我国的法定计量单位及其换算5 4.安全操作规程了解电工、钳工及汽车维修作业安全操作规程 5技能要求：1.汽车维修作业1.汽车维护作业1.能正确使用工具、量具、仪表和设备2.能按JT/T201-95规定的《汽车一级维护作业项目及技术要求》进行维护作业3.能按JT/T201-95规定的《汽车二级维护作业项目及技术要求》进行维护作业4.遵守安全操作规程45 2.汽车小修作业1.能按JT/T201-95规定的《汽车二级维护附加作业项目》进行维护作业2.能对一般小修项目进行修理作业3.能完成更换气门导管、铰磨气门座、铰削转向节主销衬套作业302.故障判断汽车一般故障的判断与排 1.一般油、电路故障的判断与排除15与排除除 2.东风或解放汽车离合器一般故障的判断与排除3.相关技能钳工基本操作1.能正确使用钳工工具、量具和设备2.能掌握测量、划线、凿削、锉削、剧割、钻孔、攻丝、刮削、铰削、研磨等钳工基本操作3.了解简单零件的钳工加工方法4.了解一般配件的互换5.遵守安全操作规程10中级汽车维修工一、鉴定的基本要求（一）适用对象作专业汽车修理企业的汽车维修人员。

交通部办公厅关于做好国家标准《汽车维护、检测、诊断技术规范》宣传贯彻工作的通知文章属性•【制定机关】交通部(已撤销)•【公布日期】2002.01.14•【文号】厅公路发[2002]14号•【施行日期】2002.01.14•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】公路正文交通部办公厅关于做好国家标准《汽车维护、检测、诊断技术规范》宣传贯彻工作的通知（２００２年１月１４日厅公路发〔２００２〕１４号）各省、自治区、直辖市交通厅（局、委）：由我部组织制订的国家标准《汽车维护、检测、诊断技术规范》（以下简称《技术规范》），巳由国家质量技术监督局正式发布（标准编号为ＧＢ／Ｔ１８３４４—２００１）。

《技术规范》的发布实施对促进我国汽车维修行业技术进步，提高我国汽车维修、检测、诊断技术水平，加快我国汽车维修体系与国际的接轨，确保汽车技术状况良好，充分提高汽车的使用效率，保证行车安全，减少运行故障，控制汽车排放污染物等具有积极意义。

为切实做好该标准的宣传贯彻工作，现提出如下意见：一、加强宣传，提高认识。

《技术规范》是在总结多年来汽车维护作业规范实施经验的基础上，针对当前新技术在汽车上的大量应用及汽车维修技术进步的新形势，着重以确保车辆安全和环保性能为目的，对涉及到车辆安全、排放的主要检测诊断和维护作业提出的基本要求。

《技术规范》注重实用性和先进性相结合，是汽车维修和检测行业对在用车辆进行维护、检测、诊断的规范性技术标准，也是下一步对在用车实施Ｉ／Ｍ制度的基础性标准。

各级道路运政管理机构要加强宣传，使广大车主、驾驶员、汽车维修企业、汽车综合性能检测站和管理人员充分认识贯彻实施《技术规范》的必要性和重要性，了解其内容和特点。

二、《技术规范》是一个全面贯彻车辆二级维护制度的通用性标准，标准中所提出的车辆各级维护的基本内容和方法，适用于所有车型。

车辆的维护作业应严格按照《技术规范》附录Ａ《主要车型维护工艺规程》（以下简称《规程》）的要求执行。

附件18：高职交通运输专业类汽车检测及维修等二个项目技能竞赛规程、评分标准及选手须知一、汽车检测及维修（一）竞赛内容、时量及竞赛方式1．竞赛内容及时量包括“汽车自动变速器拆装及检测”、“汽车电气系统电路连接及检测”和“汽车综合故障诊断”三个子赛项。

每个参赛队必须完成上述三个子赛项，否则按弃权处理。

竞赛总用时210分钟，不包括赛前准备工作（如工量器具及设备的检查工作）时间。

（1）汽车自动变速器拆装及检测（竞赛时长60分钟）在大众捷达01M自动波箱拆装及检测实训台架上，按照技术规范的要求，完成自动变速器的分解、部件分解、检测、调整、组装等作业内容，同时完成作业工单。

在比赛中融入及01M自动波箱拆装及检测相关综合理论知识，要求选手做3道试题，并填写在作业工单上。

（2）汽车电气系统电路连接及检测（竞赛时长60分钟）汽车电气系统电路连接及检测分汽车安全及舒适系统电路连接及检测、汽车灯光及信号装置电路连接及检测两项竞赛内容，在抽取竞赛顺序号的同时，随机抽取其中一项参及竞赛。

①汽车安全及舒适系统电路连接及检测（竞赛时长：60分钟）参赛选手在CBC-SAITAR-A电气实验台上，按赛点提供的原厂电路图册进行任一电动车窗（简称舒适A）或任一电动后视镜（简称舒适B）电路连接及检测操作。

参及舒适A或舒适B的竞赛，在检录时随机抽取。

选手在完成操作的同时，还要完成相应的作业单，作业单的主要内容包括操作步骤、相关电路图的绘制、相关理论知识（在裁判处现场抽题，誊抄在作业单相应位置处做答）的问答等。

②汽车灯光及信号装置电路连接及检测（竞赛时长：60分钟）参赛选手在CBC-SAITAR-B电气实验台上，按赛点提供的原厂电路图册进行前大灯（简称灯光A）或任一转向灯（简称灯光B）电路连接及检测操作。

参及灯光A或灯光B的竞赛，在检录时随机抽取。

选手在完成操作的同时，还要完成相应的作业单，作业单的主要内容包括操作步骤、相关电路图的绘制、相关理论知识（在裁判处现场抽题，誊抄在作业单相应位置处做答）的问答等。

附件30高职交通运输专业类汽车检测与维修等四个项目技能竞赛规程、评分标准及选手须知一、竞赛内容包括“汽车自动变速器拆装与检测”、“汽车电气系统检修”、“汽车故障诊断”、“汽车检测与维修综合技能”四个赛项。

每个参赛队必须完成上述前三个赛项，否则按弃权处理，第四个赛项不单独比赛，而是按前三个赛项分值的20%、20%、60%计算。

1．汽车自动变速器拆装与检测本次竞赛要求选手在规定的时间内，借用变速器拆装台架完成变速器的拆解、检查、测量、组装工作，以及完成理论知识的作答。

竞赛内容、分值分配和设计用时如下：注意：本次竞赛不进行油泵和所有活塞的分解拆装。

油底壳和液力变矩器已拆除，不用选手进行拆装。

①变速器拆装、测量部分要求选手严格按照厂家的技术规范对汽车自动变速器进行拆解，对所有元器件进行目视检查，对手册中有尺寸要求的元件按照规范进行测量，按规范进行变速器的组装，并对组装质量进行检查确认。

在实操作业过程中，用分析报告的形式完整记录拆解、检查、测量、组装、终检等过程，分析报告式样如下：②理论知识竞赛部分本次竞赛，以填空、选择、判断试题的形式完成对变速器的结构、原理、检测、维修等方面的知识进行考核，注意：相关知识不仅仅局限于本次拆装用的变速器。

③考核要点A.拆装流程方面a主作业项和分作业项是否可以合理划分；b是否是按照维修手册上提供的顺序进行作业，特别是手册上特别强调的地方是否能很好的遵守；c整个拆装过程是否流畅，是否始终强调一条主线贯穿始终（禁忌两条主线同时作业，分不清主次作业，影响裁判判罚）；B.操作规范方面：a 工具使用是否合理、规范；b 螺丝的拆装顺序是否规范；c 拆装过程中是否有零件、工具、机油等撒落；d 零件码放是否合理；C.测量检查方面：a 检查是否全面，包括目视检查；b 标准值的来源是否可靠；c 测量方法是否遵循原厂要求；d 计算公式是否遵循原厂要求；D.综合诊断能力：a 对尺寸链是否可以很好的理解；b 关键尺寸失准后，能否进行准确分析；c 对自动变速器机械系统故障的判断正确与否。

目录一、适用专业本标准适用于高等职业技术教育汽车检测与维修技术、汽车运用技术、汽车运用与维修、汽车电子技术等交通运输类，为汽车后市场培养售后技术服务（机电维修）高技能人才的相关专业。

二、抽查对象对于学制为2.5＋0.5（2年半的在校学习期、半年顶岗实习期）的专业，适宜在第五学期末执行本标准；对于学制为2＋1（2年在校学习期、1年顶岗实习期）的专业，适宜在第四学期末执行本标准。

三、抽查目的为了规范湖南省高职院校汽车检测与维修技术类专业人才培养规格，提高应用型高技能人才培养质量，特制订本标准。

四、抽考内容与考核目标考核的内容分为专业基本技能、汽车维护技能和故障诊断与排除技能三个部分。

其中，专业基本技能分汽车发动机、汽车底盘、汽车电器三个模块，作业内容为各总成或组件拆装、零部件检测；汽车维护技能以40000Km以内（含40000Km）的维护作业内容为主；故障诊断与排除技能主要包括发动机电控系统、起动系统、空调系统、照明信号装置、雨刮清洁装置等系统的故障诊断与排除作业。

考核评价包含了过程考核评价和结果考核评价。

过程考核评价是对作业过程中相关的工艺流程、行为规范、安全与环保要求等以一定的分值分步记分；结果考核评价是对考核内容的最终结果是否符合试题的要求以一定的分值记分。

4.1专业基本技能考核目标4.1.1通用基本技能考核目标1) 会正确使用工量具及专用仪器设备；2) 能确保作业过程符合安全与环境保护要求；3) 能通过对专业资料的查阅，获取有用信息。

4.1.2汽车发动机模块考核目标1) 能对汽车发动机总成、曲柄连杆组件或气门组件按工艺要求进行拆装；2) 能对气缸的磨损程度进行检测，计算其圆度误及圆柱度误差，并判断是否需要修复或者更换；3) 能对曲轴的磨损程度进行检测，计算其圆度误及圆柱度误差，并判断是否需要修复或者更换；4) 能对曲轴的弯曲程度、扭曲程度进行检测，并判断是否需要修复或更换；5) 能对活塞环的开口间隙、侧隙进行检测与修复；6) 能对气缸盖平面变形进行检测，并确定修复方法；7) 能对气门组件的磨损程度进行检测，并能确定修复方法；8) 能正确安装与调整配气正时传动机构；9) 能对连杆的弯曲、扭曲及连杆轴承孔的磨损程度进行检测，并确定其修复方法；10)能测量气缸与活塞的配合间隙，并确定其修复方法；11)能测量曲轴轴承、连杆轴承与其轴颈的配合间隙、曲轴的轴向间隙；12)能对凸轮轴的弯曲程度及轴颈、凸轮表面的磨损程度进行检测，并能确定修复方法；13)能正确检测和调整气门脚间隙；14)能测量凸轮轴轴承与轴颈的径向间隙和轴向间隙；15)能对气缸压力进行检测；16)能对燃油供给系统进行拆装、检测与清洗作业；17)能对冷却系主要部件进行拆装与性能检测作业；18)能对润滑系主要部件进行拆装与性能检测，能对润滑系统压力进行检测与调整。

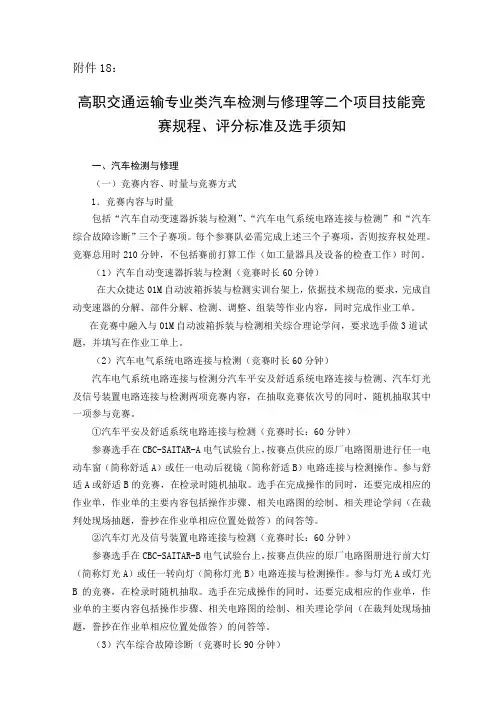

附件18：高职交通运输专业类汽车检测与修理等二个项目技能竞赛规程、评分标准及选手须知一、汽车检测与修理（一）竞赛内容、时量与竞赛方式1．竞赛内容与时量包括“汽车自动变速器拆装与检测”、“汽车电气系统电路连接与检测”和“汽车综合故障诊断”三个子赛项。

每个参赛队必需完成上述三个子赛项，否则按弃权处理。

竞赛总用时210分钟，不包括赛前打算工作（如工量器具及设备的检查工作）时间。

（1）汽车自动变速器拆装与检测（竞赛时长60分钟）在大众捷达01M自动波箱拆装与检测实训台架上，依据技术规范的要求，完成自动变速器的分解、部件分解、检测、调整、组装等作业内容，同时完成作业工单。

在竞赛中融入与01M自动波箱拆装与检测相关综合理论学问，要求选手做3道试题，并填写在作业工单上。

（2）汽车电气系统电路连接与检测（竞赛时长60分钟）汽车电气系统电路连接与检测分汽车平安及舒适系统电路连接与检测、汽车灯光及信号装置电路连接与检测两项竞赛内容，在抽取竞赛依次号的同时，随机抽取其中一项参与竞赛。

①汽车平安及舒适系统电路连接与检测（竞赛时长：60分钟）参赛选手在CBC-SAITAR-A电气试验台上，按赛点供应的原厂电路图册进行任一电动车窗（简称舒适A）或任一电动后视镜（简称舒适B）电路连接与检测操作。

参与舒适A或舒适B的竞赛，在检录时随机抽取。

选手在完成操作的同时，还要完成相应的作业单，作业单的主要内容包括操作步骤、相关电路图的绘制、相关理论学问（在裁判处现场抽题，誊抄在作业单相应位置处做答）的问答等。

②汽车灯光及信号装置电路连接与检测（竞赛时长：60分钟）参赛选手在CBC-SAITAR-B电气试验台上，按赛点供应的原厂电路图册进行前大灯（简称灯光A）或任一转向灯（简称灯光B）电路连接与检测操作。

参与灯光A或灯光B的竞赛，在检录时随机抽取。

选手在完成操作的同时，还要完成相应的作业单，作业单的主要内容包括操作步骤、相关电路图的绘制、相关理论学问（在裁判处现场抽题，誊抄在作业单相应位置处做答）的问答等。
