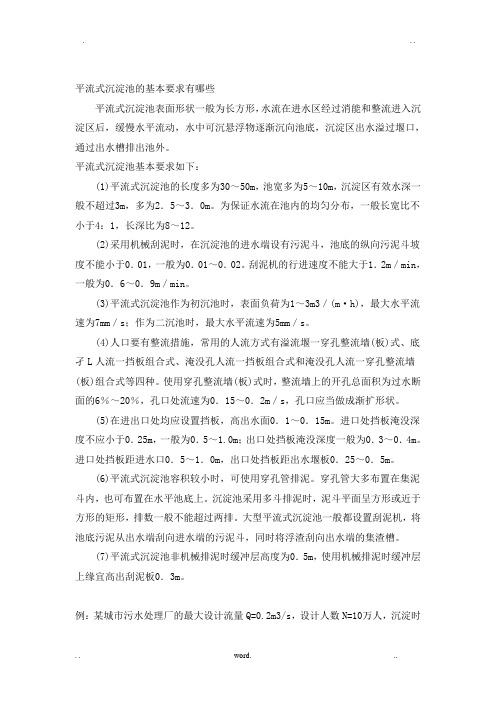

平流式沉淀池的基本要求有哪些平流式沉淀池表面形状一般为长方形，水流在进水区经过消能和整流进入沉淀区后，缓慢水平流动，水中可沉悬浮物逐渐沉向池底，沉淀区出水溢过堰口，通过出水槽排出池外。
平流式沉淀池基本要求如下：(1)平流式沉淀池的长度多为30～50m，池宽多为5～10m，沉淀区有效水深一般不超过3m，多为2．5～3．0m。
为保证水流在池内的均匀分布，一般长宽比不小于4：1，长深比为8～12。
(2)采用机械刮泥时，在沉淀池的进水端设有污泥斗，池底的纵向污泥斗坡度不能小于0．01，一般为0．01～0．02。
刮泥机的行进速度不能大于1．2m／min，一般为0．6～0．9m／min。
(3)平流式沉淀池作为初沉池时，表面负荷为1～3m3／(m·h)，最大水平流速为7mm／s；作为二沉池时，最大水平流速为5mm／s。
(4)人口要有整流措施，常用的人流方式有溢流堰一穿孔整流墙(板)式、底孑L人流一挡板组合式、淹没孔人流一挡板组合式和淹没孔人流一穿孔整流墙(板)组合式等四种。
使用穿孔整流墙(板)式时，整流墙上的开孔总面积为过水断面的6％～20％，孔口处流速为0．15～0．2m／s，孔口应当做成渐扩形状。
(5)在进出口处均应设置挡板，高出水面0．1～0．15m。
进口处挡板淹没深度不应小于0．25m，一般为0．5～1.0m；出口处挡板淹没深度一般为0．3～0．4m。
进口处挡板距进水口0．5～1．0m，出口处挡板距出水堰板0．25～0．5m。
(6)平流式沉淀池容积较小时，可使用穿孔管排泥。
穿孔管大多布置在集泥斗内，也可布置在水平池底上。
沉淀池采用多斗排泥时，泥斗平面呈方形或近于方形的矩形，排数一般不能超过两排。
大型平流式沉淀池一般都设置刮泥机，将池底污泥从出水端刮向进水端的污泥斗，同时将浮渣刮向出水端的集渣槽。
(7)平流式沉淀池非机械排泥时缓冲层高度为0．5m，使用机械排泥时缓冲层上缘宜高出刮泥板0．3m。

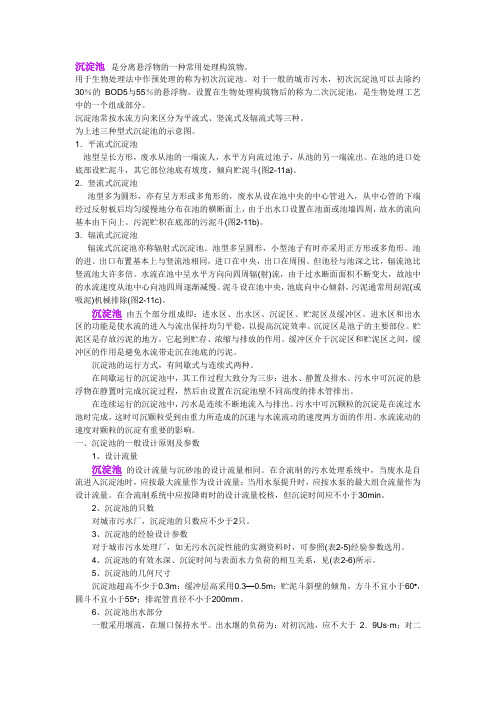

沉淀池是分离悬浮物的一种常用处理构筑物。
用于生物处理法中作预处理的称为初次沉淀池。
对于一般的城市污水，初次沉淀池可以去除约30％的BOD5与55％的悬浮物。
设置在生物处理构筑物后的称为二次沉淀池，是生物处理工艺中的一个组成部分。
沉淀池常按水流方向来区分为平流式、竖流式及辐流式等三种。
为上述三种型式沉淀池的示意图。
1．平流式沉淀池池型呈长方形，废水从池的一端流人，水平方向流过池子，从池的另一端流出。
在池的进口处底部设贮泥斗，其它部位池底有坡度，倾向贮泥斗(图2-11a)。
2．竖流式沉淀池池型多为圆形，亦有呈方形或多角形的，废水从设在池中央的中心管进入，从中心管的下端经过反射板后均匀缓慢地分布在池的横断面上，由于出水口设置在池面或池墙四周，故水的流向基本由下向上。
污泥贮积在底部的污泥斗(图2-11b)。
3．辐流式沉淀池辐流式沉淀池亦称辐射式沉淀池。
池型多呈圆形，小型池子有时亦采用正方形或多角形。
池的进、出口布置基本上与竖流池相同，进口在中央，出口在周围。
但池径与池深之比，辐流池比竖流池大许多倍。
水流在池中呈水平方向向四周辐(射)流，由于过水断面面积不断变大，故池中的水流速度从池中心向池四周逐渐减慢。
泥斗设在池中央，池底向中心倾斜，污泥通常用刮泥(或吸泥)机械排除(图2-11c)。
沉淀池由五个部分组成即：进水区、出水区、沉淀区、贮泥区及缓冲区。
进水区和出水区的功能是使水流的进入与流出保持均匀平稳，以提高沉淀效率。
沉淀区是池子的主要部位。
贮泥区是存放污泥的地方，它起到贮存、浓缩与排放的作用。
缓冲区介于沉淀区和贮泥区之间，缓冲区的作用是避免水流带走沉在池底的污泥。
沉淀池的运行方式，有间歇式与连续式两种。
在间歇运行的沉淀池中，其工作过程大致分为三步：进水、静置及排水。
污水中可沉淀的悬浮物在静置时完成沉淀过程，然后由设置在沉淀池壁不同高度的排水管排出。
在连续运行的沉淀池中，污水是连续不断地流入与排出。
污水中可沉颗粒的沉淀是在流过水池时完成，这时可沉颗粒受到由重力所造成的沉速与水流流动的速度两方面的作用。
(1)平流式沉淀池的长度多为 30～50m ，池宽多为 5～10m ，沉淀区有效水深一般不超过 3m ，多为 2．5～3．0m 。
为保证水流在池内的均匀分布，一般长宽比不小于 4：1，长深比 为 8～12。
(2)采用机械刮泥时，在沉淀池的进水端设有污泥斗，池底的纵向污泥斗坡度不能小于 0．01，一般为 0．01～0．02。
刮泥机的行进速度不能大于 1．2m ／min ，一般为0．6～0．9m ／min 。
(3)平流式沉淀池作为初沉池时，表面负荷为 1～3m3／(m·h)，最大水平流速为7mm ／s ；作为二沉池时，最大水平流速为 5mm ／s 。
(4)人口要有整流措施，常用的人流方式有溢流堰一穿孔整流墙(板)式、底孑 L 人流一 挡板组合式、淹没孔人流一挡板组合式和淹没孔人流一穿孔整流墙(板)组合式等四种。
使 用穿孔整流墙(板)式时，整流墙上的开孔总面积为过水断面的 6％～20％，孔口处流速为 0．15～0．2m ／s ，孔口应当做成渐扩形状。
(5)在进出口处均应设置挡板，高出水面 0．1～0．15m 。
进口处挡板淹没深度不应小 于 0．25m ，一般为 0．5～1.0m ；出口处挡板淹没深度一般为 0．3～0．4m 。
进口处挡板距 进水口 0．5～1．0m ，出口处挡板距出水堰板 0．25～0．5m 。
(6)平流式沉淀池容积较小时，可使用穿孔管排泥。
穿孔管大多布置在集泥斗内，也可 般不能超过两排。
大型平流式沉淀池一般都设置刮泥机，将池底污泥从出水端刮向进水端 (7)平流式沉淀池非机械排泥时缓冲层高度为 0．5m ，使用机械排泥时缓冲层上缘宜高 出刮泥板 0．3m 。
例：某城市污水处理厂的最大设计流量 Q=0.2m /s ，设计人数 N=10 万人，沉淀时间t=1.5h 。
采用链带式机刮泥，求平流式沉淀池各部分尺寸。
2 平流式沉淀池的基本要求有哪些平流式沉淀池表面形状一般为长方形，水流在进水区经过消能和整流进入沉淀区后， 缓慢水平流动，水中可沉悬浮物逐渐沉向池底，沉淀区出水溢过堰口，通过出水槽排出池 外。
平流式沉淀池的基本要求有哪些平流式沉淀池表面形状一般为长方形，水流在进水区经过消能和整流进入沉淀区后，缓慢水平流动，水中可沉悬浮物逐渐沉向池底，沉淀区出水溢过堰口，通过出水槽排出池外。
平流式沉淀池基本要求如下：(1)平流式沉淀池的长度多为30～50m，池宽多为5～10m，沉淀区有效水深一般不超过3m，多为2．5～3．0m。
为保证水流在池内的均匀分布，一般长宽比不小于4：1，长深比为8～12。
(2)采用机械刮泥时，在沉淀池的进水端设有污泥斗，池底的纵向污泥斗坡度不能小于0．01，一般为0．01～0．02。
刮泥机的行进速度不能大于1．2m／min，一般为0．6～0．9m／min。
(3)平流式沉淀池作为初沉池时，表面负荷为1～3m3／(m·h)，最大水平流速为7mm／s；作为二沉池时，最大水平流速为5mm／s。
(4)人口要有整流措施，常用的人流方式有溢流堰一穿孔整流墙(板)式、底孑L人流一挡板组合式、淹没孔人流一挡板组合式和淹没孔人流一穿孔整流墙(板)组合式等四种。
使用穿孔整流墙(板)式时，整流墙上的开孔总面积为过水断面的6％～20％，孔口处流速为0．15～0．2m／s，孔口应当做成渐扩形状。
(5)在进出口处均应设置挡板，高出水面0．1～0．15m。
进口处挡板淹没深度不应小于0．25m，一般为0．5～1.0m；出口处挡板淹没深度一般为0．3～0．4m。
进口处挡板距进水口0．5～1．0m，出口处挡板距出水堰板0．25～0．5m。
(6)平流式沉淀池容积较小时，可使用穿孔管排泥。
穿孔管大多布置在集泥斗内，也可布置在水平池底上。
沉淀池采用多斗排泥时，泥斗平面呈方形或近于方形的矩形，排数一般不能超过两排。
大型平流式沉淀池一般都设置刮泥机，将池底污泥从出水端刮向进水端的污泥斗，同时将浮渣刮向出水端的集渣槽。
(7)平流式沉淀池非机械排泥时缓冲层高度为0．5m，使用机械排泥时缓冲层上缘宜高出刮泥板0．3m。
平流式沉淀池的基本要求有哪些平流式沉淀池表面形状一般为长方形，水流在进水区经过消能和整流进入沉淀区后，缓慢水平流动，水中可沉悬浮物逐渐沉向池底，沉淀区出水溢过堰口，通过出水槽排出池外。
平流式沉淀池基本要求如下：(1)平流式沉淀池的长度多为30～50m，池宽多为5～10m，沉淀区有效水深一般不超过3m，多为2．5～3．0m。
为保证水流在池内的均匀分布，一般长宽比不小于4：1，长深比为8～12。
(2)采用机械刮泥时，在沉淀池的进水端设有污泥斗，池底的纵向污泥斗坡度不能小于0．01，一般为0．01～0．02。
刮泥机的行进速度不能大于1．2m／min，一般为0．6～0．9m／min。
(3)平流式沉淀池作为初沉池时，表面负荷为1～3m3／(m·h)，最大水平流速为7mm／s；作为二沉池时，最大水平流速为5mm／s。
(4)人口要有整流措施，常用的人流方式有溢流堰一穿孔整流墙(板)式、底孑L人流一挡板组合式、淹没孔人流一挡板组合式和淹没孔人流一穿孔整流墙(板)组合式等四种。
使用穿孔整流墙(板)式时，整流墙上的开孔总面积为过水断面的6％～20％，孔口处流速为0．15～0．2m／s，孔口应当做成渐扩形状。
(5)在进出口处均应设置挡板，高出水面0．1～0．15m。
进口处挡板淹没深度不应小于0．25m，一般为0．5～1.0m；出口处挡板淹没深度一般为0．3～0．4m。
进口处挡板距进水口0．5～1．0m，出口处挡板距出水堰板0．25～0．5m。
(6)平流式沉淀池容积较小时，可使用穿孔管排泥。
穿孔管大多布置在集泥斗内，也可布置在水平池底上。
沉淀池采用多斗排泥时，泥斗平面呈方形或近于方形的矩形，排数一般不能超过两排。
大型平流式沉淀池一般都设置刮泥机，将池底污泥从出水端刮向进水端的污泥斗，同时将浮渣刮向出水端的集渣槽。
(7)平流式沉淀池非机械排泥时缓冲层高度为0．5m，使用机械排泥时缓冲层上缘宜高出刮泥板0．3m。
平流式沉淀池的大体要求有哪些平流式沉淀池表面形状一样为长方形，水流在进水区通过消能和整流进入沉淀区后，缓慢水平流动，水中可沉悬浮物慢慢沉向池底，沉淀区出水溢过堰口，通过出水槽排出池外。
平流式沉淀池大体要求如下：(1)平流式沉淀池的长度多为30～50m，池宽多为5～10m，沉淀区有效水深一样不超过3m，多为2．5～3．0m。
为保证水流在池内的均匀散布，一样长宽比不小于4：1，长深比为8～12。
(2)采纳机械刮泥时，在沉淀池的进水端设有污泥斗，池底的纵向污泥斗坡度不能小于0．01，一样为0．01～0．02。
刮泥机的行进速度不能大于1．2m／min，一样为0．6～0．9m ／min。
(3)平流式沉淀池作为初沉池时，表面负荷为1～3m3／(m·h)，最大水平流速为7mm ／s；作为二沉池时，最大水平流速为5mm／s。
(4)人口要有整流方法，经常使用的人流方式有溢流堰一穿孔整流墙(板)式、底孑L人流一挡板组合式、淹没孔人流一挡板组合式和淹没孔人流一穿孔整流墙(板)组合式等四种。
利用穿孔整流墙(板)式时，整流墙上的开孔总面积为过水断面的6％～20％，孔口处流速为0．15～0．2m／s，孔口应当做成渐扩形状。
(5)在进出口处均应设置挡板，高出水面0．1～0．15m。
入口处挡板淹没深度不该小于0．25m，一样为0．5～1.0m；出口处挡板淹没深度一样为0．3～0．4m。
入口处挡板距进水口0．5～1．0m，出口处挡板距出水堰板0．25～0．5m。
(6)平流式沉淀池容积较小时，可利用穿孔管排泥。
穿孔管大多布置在集泥斗内，也可布置在水平池底上。
沉淀池采纳多斗排泥时，泥斗平面呈方形或近于方形的矩形，排数一样不能超过两排。
大型平流式沉淀池一样都设置刮泥机，将池底污泥从出水端刮向进水端的污泥斗，同时将浮渣刮向出水端的集渣槽。
(7)平流式沉淀池非机械排泥时缓冲层高度为0．5m，利用机械排泥时缓冲层上缘宜高出刮泥板0．3m。
沉淀池是分离悬浮物的一种常用处理构筑物。
用于生物处理法中作预处理的称为初次沉淀池。
对于一般的城市污水，初次沉淀池可以去除约30％的BOD5与55％的悬浮物。
设置在生物处理构筑物后的称为二次沉淀池，是生物处理工艺中的一个组成部分。
沉淀池常按水流方向来区分为平流式、竖流式及辐流式等三种。
为上述三种型式沉淀池的示意图。
1．平流式沉淀池池型呈长方形，废水从池的一端流人，水平方向流过池子，从池的另一端流出。
在池的进口处底部设贮泥斗，其它部位池底有坡度，倾向贮泥斗(图2-11a)。
2．竖流式沉淀池池型多为圆形，亦有呈方形或多角形的，废水从设在池中央的中心管进入，从中心管的下端经过反射板后均匀缓慢地分布在池的横断面上，由于出水口设置在池面或池墙四周，故水的流向基本由下向上。
污泥贮积在底部的污泥斗(图2-11b)。
3．辐流式沉淀池辐流式沉淀池亦称辐射式沉淀池。
池型多呈圆形，小型池子有时亦采用正方形或多角形。
池的进、出口布置基本上与竖流池相同，进口在中央，出口在周围。
但池径与池深之比，辐流池比竖流池大许多倍。
水流在池中呈水平方向向四周辐(射)流，由于过水断面面积不断变大，故池中的水流速度从池中心向池四周逐渐减慢。
泥斗设在池中央，池底向中心倾斜，污泥通常用刮泥(或吸泥)机械排除(图2-11c)。
沉淀池由五个部分组成即：进水区、出水区、沉淀区、贮泥区及缓冲区。
进水区和出水区的功能是使水流的进入与流出保持均匀平稳，以提高沉淀效率。
沉淀区是池子的主要部位。
贮泥区是存放污泥的地方，它起到贮存、浓缩与排放的作用。
缓冲区介于沉淀区和贮泥区之间，缓冲区的作用是避免水流带走沉在池底的污泥。
沉淀池的运行方式，有间歇式与连续式两种。
在间歇运行的沉淀池中，其工作过程大致分为三步：进水、静置及排水。
污水中可沉淀的悬浮物在静置时完成沉淀过程，然后由设置在沉淀池壁不同高度的排水管排出。
在连续运行的沉淀池中，污水是连续不断地流入与排出。
污水中可沉颗粒的沉淀是在流过水池时完成，这时可沉颗粒受到由重力所造成的沉速与水流流动的速度两方面的作用。
1. 沉淀池1.1. 功能描述沉淀池是利用重力沉降将比水重的悬浮颗粒从水中去除的操作。
沉淀池按在废水处理流程中的位置，主要分为初沉池、二沉池和终沉池。
沉淀按类型和结构的不同，可分为辐流式沉淀池、斜板（斜管）沉淀池、竖流沉淀池和平流沉淀池等。
以下分别进行说明：1.2. 设计要点（1）表面水力负荷（辐流式、平流式）：（2）沉淀时间和有效深度表面水力负荷（q o ）沉淀时间（t ）及有效深度（h ）关系为t q h 0=，在工业废水处理中，沉淀时间一般为4～6小时（斜板沉淀池为2～3小时），有效深度一般为3.5~4.5m （超过5m 需参照相关设备型号选型），超高一般取0.3～0.5m 。
1.3. 各不同类型沉淀池的设计说明1.3.1. 辐流式沉淀池（1）辐流式沉淀池呈圆形，直径6~50m ，中心进水，周边出水，其运行稳定，耐冲击负荷，沉淀效果较为理想。
（2）方案设计时不需考虑沉淀污泥区的设计。
每座沉淀池表面积和池径max 1nq Q A = π14A D =式中：A 1 ——每池表面积，㎡Q max ——最大设计流量，m 3/hD ——每池直径，mn ——池数，座q 0 ——表面水力负荷，m 3/(m 2·h)（3）沉淀池有效水深一般有效水深h 2可取3.5-4.5m 。
（4）有效容积2h A V ⋅=式中：V ——有效池容，m（5）沉淀池总高度（不含泥斗）21h h H +=式中 H ——总高度，mh 1 ——超高，一般取0.3～0.5mh 2 ——有效水深，m（6）设计注意事项A.圆径与有效水深的比值一般采用6～12，池子的直径一般不小于16m （小于16m 需参照相关设备型号选型），最大可达65m 。
B.当池径小于30m 时，一般采用半桥式周边传动的刮泥机；当池径大于30m 时，一般采用全桥式周边传动的刮泥机。
当污泥产量大，池径大时则选用刮吸泥机。
C.刮泥机排泥机械旋转速度宜为1-3r/h ，刮泥板外缘线速度不大于3m/min 。
各类沉淀池设计参数设计计算
一、平流沉淀池
1、设计原则：
既要考虑水流运行的规律，也要确定结构的形式与尺寸，以保证沉淀池的清洁有效性，沉降池淤积过程的一致性，沉降池的投资与维护活动的实施。
2、设计参数：
（1）沉淀池的数量：根据污水处理工艺需求确定沉淀池的数量，如需要两级沉淀，则应设两个沉淀池；
（2）沉淀池的流量：根据沉淀池的有效容积，污水排放量，设定沉淀池的流量；
（3）沉淀池的形式：一般采用水平流平流沉淀池，也可采用狭窄流缝沉淀池，当特殊条件及污水浓度较高时，可采用水平流四段式沉淀池；
（4）沉淀池的容量：沉淀池的容量应考虑污水流量、进水水质、沉淀物浓度等因素，容量应保证沉淀时间大于1小时；
（5）池体深度：池体深度应满足在沉淀物沉淀时间内，池体可以充分混合，一般应不小于3.5～4.0m；
（6）池体布局：池体布局与流量有关，一般在流量较大时，应采用分流布局，以达到良好的混合效果；
二、辐流沉淀池
1、设计原则：
辐流沉淀池原理是利用辐射流，以改变水流的流向和流速，使受到抛散和回流的作用。
沉淀池沉淀池是利用重力沉降作用将密度比水大的悬浮颗粒从水中去除的处理构筑物，是废水处理中应用最广泛的处理单元之一，可用于废水的处理、生物处理的后处理以及深度处理。
在沉砂池应用沉淀原理可以去除水中的无机杂质，在初沉池应用沉淀原理可以去除水中的悬浮物和其他固体物，在二沉池应用沉淀原理可以去除生物处理出水中的活性污泥，在浓缩池应用沉淀原理分离污泥中的水分、使污泥得到浓缩，在深度处理领域对二沉池出水加絮凝剂混凝反应后应用沉淀原理可以去除水中的悬浮物。
沉淀池包括进水区、沉淀区、缓冲区、污泥区和出水区五个部分。
进水区和出水区的作用是使水流均匀地流过沉淀池，避免短流和减少紊流对沉淀产生的不利影响，同时减少死水区、提高沉淀池的容积利用率；沉淀区也称澄清区，即沉淀池的工作区，是沉淀颗粒与废水分离的区域；污泥区是污泥贮存、浓缩和排出的区域；缓冲区则是分隔沉淀区和污泥区的水层区域，保证已经沉淀的颗粒不因水流搅动而再行浮起。
沉淀池的原理沉淀池是利用水流中悬浮杂质颗粒向下沉淀速度大于水流向卜流动速度、或向下沉淀时间小于水流流出沉淀池的时间时能与水流分离的原理实现水的净化。
理想沉淀池的处理效率只与表面负荷有关，即与沉淀池的表面积有关，而与沉淀池的深度无关，池深只与污泥贮存的时间和数量及防止污泥受到冲刷等因素有关。
而在实际连续运行的沉淀池中，由于水流从出水堰顶溢流会带来水流的上升流速，因此沉淀速度小于上升流速的颗粒会随水流走，沉淀速度等于卜-升流速的颗粒会悬浮在池中，只有沉淀速度大于上升流速的颗粒才会在池中沉淀下去。
而沉淀颗粒在沉淀池中沉淀到池底的时间与水流在沉淀池的水力停留时间有关，即与池体的深度有关。
理论上讲，池体越浅，颗粒越容易到达池底，这正是斜管或斜板沉淀池等浅层沉淀池的理论依据所在。
为了使沉淀池中略大于上升流速的颗粒沉淀下去和防止已沉淀下去的污泥受到进水水流的扰动而重新浮起，因而在沉淀区和污泥贮存区之间留有缓冲区，使这些沉淀池中略大于上升流速的颗粒或重新浮起的颗粒之间相互接触后，再次沉淀下去。
沉淀池
沉淀池是利用重力沉降作用将密度比水大的悬浮颗粒从水中去除的处理构筑物，是废水处理中应用最广泛的处理单元之一，可用于废水的处理、生物处理的后处理以及深度处理。
在沉砂池应用沉淀原理可以去除水中的无机杂质，在初沉池应用沉淀原理可以去除水中的悬浮物和其他固体物，在二沉池应用沉淀原理可以去除生物处理出水中的活性污泥，在浓缩池应用沉淀原理分离污泥中的水分、使污泥得到浓缩，在深度处理领域对二沉池出水加絮凝剂混凝反应后应用沉淀原理可以去除水中的悬浮物。
沉淀池包括进水区、沉淀区、缓冲区、污泥区和出水区五个部分。
进水区和出水区的作用是使水流均匀地流过沉淀池，避免短流和减少紊流对沉淀产生的不利影响，同时减少死水区、提高沉淀池的容积利用率；沉淀区也称澄清区，即沉淀池的工作区，是沉淀颗粒与废水分离的区域；污泥区是污泥贮存、浓缩和排出的区域；缓冲区则是分隔沉淀区和污泥区的水层区域，保证已经沉淀的颗粒不因水流搅动而再行浮起。
沉淀池的原理
沉淀池是利用水流中悬浮杂质颗粒向下沉淀速度大于水流向卜流动速度、或向下沉淀时间小于水流流出沉淀池的时间时能与水流分离的原理实现水的净化。
理想沉淀池的处理效率只与表面负荷有关，即与沉淀池的表面积有关，而与沉淀池的深度无关，池深只与污泥贮存的时间和数量及防止污泥受到冲刷等因素有关。
而在实际连续运行的沉淀池中，由于水流从出水堰顶溢流会带来水流的上升流速，因此沉淀速度小于上升流速的颗粒会随水流走，沉淀速度等于卜-升流速的颗粒会悬浮在池中，只有沉淀速度大于上升流速的颗粒才会在池中沉淀下去。
而沉淀颗粒在沉淀池中沉淀到池底的时间与水流在沉淀池的水力停留时间有关，即与池体的深度有关。
理论上讲，池体越浅，颗粒越容易到达池底，这正是斜管或斜板沉淀池等浅层沉淀池的理论依据所在。
为了使沉淀池中略大于上升流速的颗粒沉淀下去和防止已沉淀下去的污泥受到进水水流的扰动而重新浮起，因而在沉淀区和污泥贮存区之间留有缓冲区，使这些沉淀池中略大于上升流速的颗粒或重新浮起的颗粒之间相互接触后，再次沉淀下去。
用沉淀池的类型
按水流方向划分，沉淀池可分为平流式、辐流式和竖流式三种，还有根据“浅层理论”发展出来的斜板(管)沉淀池。
各自的优缺点和适用范围见表3—3。
什么是沉淀池的水力负荷
沉淀池的水力负荷也就是沉淀池的表面水力负荷，即沉淀池单位时间内单位面积所承受的水量，单位是m3／(m2·h)。
根据表面水力负荷可以设计和确定沉淀池澄清区的面积和有效水深。
沉淀池的水面上升流速和其水力负荷在数值上是相同的，但两者的单位和意义不同，上升流速的单位是m /h。
比如说在竖流式沉淀池中，只有沉降速度大于沉淀池水面上升流速的杂质颗粒才能在沉淀池中沉淀去除，而沉降速度等于或小于沉淀池水面上升流速的杂质颗粒会随水流溢流出去；而在平流式沉淀池中，部分沉降速度小于沉淀池水面上升流速的杂质颗粒也会被沉淀去除。
沉淀池的固体通量
沉淀池的固体通量也叫固体表面负荷，即沉淀池单位时间内单位面积所承受的固体质量，单位是kg／(m2·h)。
固体通量是初次沉淀池和二次沉淀池的关键运行控制指标，污泥浓缩池也利用固体通量作为控制运行的重要参数。
设置沉淀池的一般要求有哪些
(1)沉淀池的个数或分格数一般不少于2个，为使每个池子的人流量均等，要在人流口处设置调节阀，以便调整流量。
池子的超高不能小于0.3m，缓冲层为0.3m～0.5m。
(2)一般沉淀池的停留时间不能小于1h，有效水深多为2～4m(辐流式沉淀池指周边水深)，当表面负荷一定时，有效水深与沉淀时间之比也为定值。
(3)沉淀池采用机械方式排泥时，可以间歇排泥或连续排泥。
不用机械排泥时，应每日排泥，初沉池的静水头不应小于1．5m，二沉池的静水头，生物膜法后不应小于1．2m，活性污泥法后不应小于0．9m。
(4)采用多斗排泥时，每个泥斗均应没单独的排泥管和阀门，排泥管的直径不能小于200mm。
污泥斗的斜壁与水平面的倾角，采用方斗时不能小于60°，采用圆斗时不能小于55 (5)当采用重力排泥时，污泥斗的排泥管一般采用铸铁管，其下端伸入斗内，顶端敞口伸出水面，以便于疏通，在水面以下1．5～2．0m处，由排泥管接出水平排泥管，污泥借静水压力由此管排出池外。
(6)使用穿孔排泥管排泥时，排泥管长度应在15m以内，排泥管管径150～200mm，孔径15～25mm，孔眼内流速4～5m／s，孔眼总面积与管截面积的比值为0．6～0．8，孔眼向下成45°～60°交错排列。
为防止排泥管堵塞，应设压力水冲洗管，根据堵塞情况及时疏通。
(7)进水管有压力时，应设置配水井，进水管由配水井池壁接人，且应将进水管的进口弯头朝向井底。
沉淀池进、出水区均应设置整流设施，同时具备刮渣设施。
(8)沉淀池的出水整流措施通常为溢流式集水槽，出水堰可用三角堰、孔眼等形式，普遍采用的是直角锯齿形三角堰，堰口齿深通常为50mm，齿距为200mm左右，正常水面应当位于齿高的1／2处。
堰口设置可调式堰板上下移动机构，在必要时可以调整。
(9)沉淀池最大出水负荷，初沉池不宜大于2．9L／(s·m)，二沉池不宜大于1．7 L／(s·m)。
在出水堰前必须设置收集与排除浮渣的措施，如果使用机械排泥，排渣和排泥可以综合考虑。
平流式沉淀池的基本要求有哪些
平流式沉淀池表面形状一般为长方形，水流在进水区经过消能和整流进入沉淀区后，缓慢水平流动，水中可沉悬浮物逐渐沉向池底，沉淀区出水溢过堰口，通过出水槽排出池外。
平流式沉
淀池基本要求如下：
(1)平流式沉淀池的长度多为30～50m，池宽多为5～10m，沉淀区有效水深一般不超过3m，多为2．5～3．0m。
为保证水流在池内的均匀分布，一般长宽比不小于4：1，长深比为8～12。
(2)采用机械刮泥时，在沉淀池的进水端设有污泥斗，池底的纵向污泥斗坡度不能小于0．01，一般为0．01～0．02。
刮泥机的行进速度不能大于1．2m／min，一般为0．6～0．9m ／min。
(3)平流式沉淀池作为初沉池时，表面负荷为1～3m3／(m·h)，最大水平流速为7mm／s；作为二沉池时，最大水平流速为5mm／s。
(4)人口要有整流措施，常用的人流方式有溢流堰一穿孔整流墙(板)式、底孑L人流一挡板组合式、淹没孔人流一挡板组合式和淹没孔人流一穿孔整流墙(板)组合式等四种。
使用穿孔整流墙(板)式时，整流墙上的开孔总面积为过水断面的6％～20％，孔口处流速为0．15～0．2m／s，孔口应当做成渐扩形状。
(5)在进出口处均应设置挡板，高出水面0．1～0．15m。
进口处挡板淹没深度不应小于0．25m，一般为0．5～1.0m；出口处挡板淹没深度一般为0．3～0．4m。
进口处挡板距进水口0．5～1．0m，出口处挡板距出水堰板0．25～0．5m。
(6)平流式沉淀池容积较小时，可使用穿孔管排泥。
穿孔管大多布置在集泥斗内，也可布置在水平池底上。
沉淀池采用多斗排泥时，泥斗平面呈方形或近于方形的矩形，排数一般不能超过两排。
大型平流式沉淀池一般都设置刮泥机，将池底污泥从出水端刮向进水端的污泥斗，同时将浮渣刮向出水端的集渣槽。
(7)平流式沉淀池非机械排泥时缓冲层高度为0．5m，使用机械排泥时缓冲层上缘宜高出刮泥板0．3m。
例：某城市污水处理厂的最大设计流量Q=0.2m3/s，设计人数N=10万人，沉淀时间t=1.5h。
采用链带式机刮泥，求平流式沉淀池各部分尺寸。
1.池子的总表面积
设表面负荷q'=2m3/m2.h A=Q*3600/q=360m2
2.沉淀部分有效水深h2=q't=2*1.5=
3.0m
3.沉淀部分有效容积V=Qt*3600=1080m3
4.池长设水平流速u=3.7mm/s L=3.7*1.5*3600/1000=20m
5.池子总宽度B=A/L=360/20=18m
6.池子个数，设每格池宽b=4.5m，n=B/b=18/4.5=4个
7.校核长宽比，长深比长宽比:L/B=20/4.5=4.4>4 (符合要求)
长深比：L/h2=20/2.4=8.3 （符合要求）
8.污泥部分所需的总容积
设T=2d，污泥量为25g/人.d，污泥含水率为95%
则S=25*100/{（100-95）*1000}=0.5L/人.d
V=SNT/1000=0.5*100000*2/1000=100m3
9.每格污泥池所需要的容积为V’=100/4=25m3
H=0.3+2.4+0.5+3.62=6.82m
竖流式沉淀池
竖流式沉淀池池体为圆形或方形，污水从中心管的进口进人池中，通过反射板的拦阻向四周分布于整个水平断面上，缓慢向上流动。
沉降速度大于水流上升速度的悬浮颗粒下沉到污泥斗中，上清液则由池顶四周的出水堰口溢流到池外。
竖流式沉淀池基本要求如下：
(1)为保证池内水流的自下而上垂直流动、防止水流呈辐流状态，圆池的直径或方池的边长与沉淀区有效水深的比值一般不大于3，池子的直径一般为4．0～7．0m，最大不超过10m。
