ASAP 高级光学系统分析软件简介
- 格式:docx
- 大小:3.24 MB
- 文档页数:14

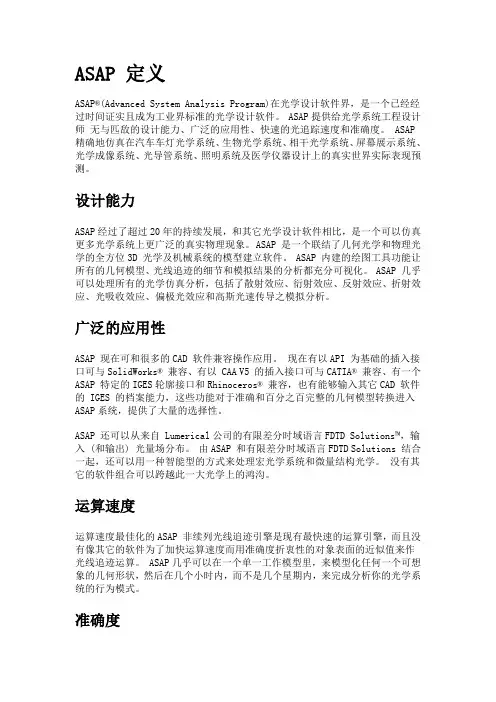

ASAP 定义ASAP®(Advanced System Analysis Program)在光学设计软件界,是一个已经经过时间证实且成为工业界标准的光学设计软件。
ASAP提供给光学系统工程设计师无与匹敌的设计能力、广泛的应用性、快速的光追踪速度和准确度。
ASAP 精确地仿真在汽车车灯光学系统、生物光学系统、相干光学系统、屏幕展示系统、光学成像系统、光导管系统、照明系统及医学仪器设计上的真实世界实际表现预测。
设计能力ASAP经过了超过20年的持续发展,和其它光学设计软件相比,是一个可以仿真更多光学系统上更广泛的真实物理现象。
ASAP 是一个联结了几何光学和物理光学的全方位3D 光学及机械系统的模型建立软件。
ASAP 内建的绘图工具功能让所有的几何模型、光线追迹的细节和模拟结果的分析都充分可视化。
ASAP 几乎可以处理所有的光学仿真分析,包括了散射效应、衍射效应、反射效应、折射效应、光吸收效应、偏极光效应和高斯光速传导之模拟分析。
广泛的应用性ASAP 现在可和很多的CAD 软件兼容操作应用。
现在有以API 为基础的插入接口可与SolidWorks® 兼容、有以 CAA V5 的插入接口可与CATIA® 兼容、有一个ASAP 特定的IGES轮廓接口和Rhinoceros® 兼容,也有能够输入其它CAD 软件的 IGES 的档案能力,这些功能对于准确和百分之百完整的几何模型转换进入ASAP系统,提供了大量的选择性。
ASAP 还可以从来自 Lumerical公司的有限差分时域语言FDTD Solutions™,输入 (和输出) 光量场分布。
由ASAP 和有限差分时域语言FDTD Solutions 结合一起,还可以用一种智能型的方式来处理宏光学系统和微量结构光学。
没有其它的软件组合可以跨越此一大光学上的鸿沟。
运算速度运算速度最佳化的ASAP 非续列光线追迹引擎是现有最快速的运算引擎,而且没有像其它的软件为了加快运算速度而用准确度折衷性的对象表面的近似值来作光线追迹运算。

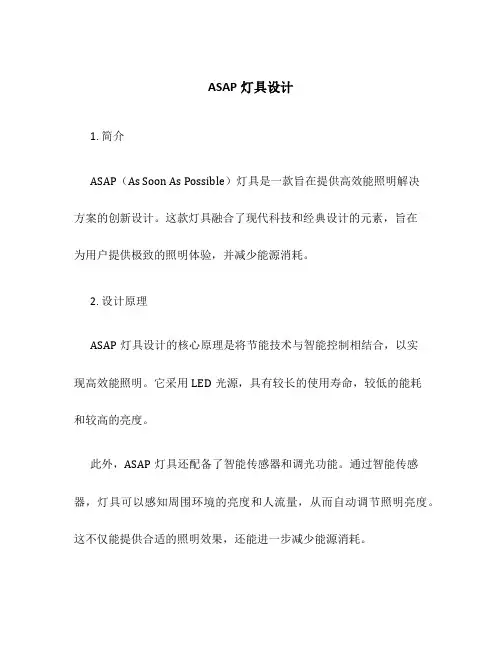

ASAP灯具设计1. 简介ASAP(As Soon As Possible)灯具是一款旨在提供高效能照明解决方案的创新设计。
这款灯具融合了现代科技和经典设计的元素,旨在为用户提供极致的照明体验,并减少能源消耗。
2. 设计原理ASAP灯具设计的核心原理是将节能技术与智能控制相结合,以实现高效能照明。
它采用LED光源,具有较长的使用寿命,较低的能耗和较高的亮度。
此外,ASAP灯具还配备了智能传感器和调光功能。
通过智能传感器,灯具可以感知周围环境的亮度和人流量,从而自动调节照明亮度。
这不仅能提供合适的照明效果,还能进一步减少能源消耗。
3. 主要特点3.1 节能高效ASAP灯具采用LED光源,比传统荧光灯具具有更高的能效比。
LED光源具有更长的寿命和更低的能耗,这意味着用户可以减少更换灯泡的次数,同时也减少了能源消耗。
3.2 智能感应ASAP灯具配备了智能传感器,可以感知周围环境的亮度和人流量。
根据环境的不同,灯具会自动调节照明亮度,以提供最佳的照明效果。
3.3 调光功能ASAP灯具具有调光功能,用户可以根据需要调节灯具的亮度。
这不仅可以满足不同场景的需求,还能进一步减少能源消耗。
3.4 个性化设计ASAP灯具采用简约而时尚的外观设计,适用于各种室内环境。
此外,用户还可以根据个人喜好选择不同的灯具颜色和形状,以实现个性化的照明效果。
4. 应用领域ASAP灯具的设计可适用于各种场景和环境。
一些主要的应用领域包括:•商业办公楼:ASAP灯具可以为办公室提供高效能照明,提高工作效率。
•学校和大学:ASAP灯具可以为教室、图书馆和实验室等场所提供合适的照明效果。
•酒店和会议中心:ASAP灯具可以为会议室、宴会厅和客房提供舒适而高效能的照明。
•家庭和公共场所:ASAP灯具可以为家庭和公共场所提供个性化的照明效果,提高生活品质。
5. 结论ASAP灯具设计是一种注重节能和高效能的创新照明解决方案。
通过采用LED光源、智能传感器和调光功能,ASAP灯具能够提供合适的照明效果,并减少能源消耗。
史上最全的光学软件大全,欢迎参与交流讨论!以下是一些常用的光电专业软件及版本,不知道大家都有没有,欢迎用过的和即将使用的朋友一起来交流和讨论!1.Zemax V10AZemax是目前使用最广泛也是最容易上手的光学设计软件,特别适合光学设计软件初学者。
它的综合性很强,它将实际光学及照明系统的设计建模、分析、优化集成在一起,并配备丰富的资源库提供用户查询,目前已成为光电子领域光学设计者的首选软件。
目前最新版本是OpticStudio16.听说已经涨价了哦!在全球范围内,这款软件已经被广大的应用在设计显示系统,照明,成像的使用系统,激光系统以及漫射光的设计应用方面。
另外,这款软件自带ZPL编程语言,可实现功能的扩展,还可以和C语言、C++、VB等编程语言进行配合使用,非常的方便。
ZEMAX 有三种不同的版本:Standard 标准版(SE);Professional 专业版(EE);Premium 旗舰版(IE)。
这三个版本所包含的工具和功能逐渐齐全,用户可根据实际情况进行选择。
2.ASAP 7.5 光学模型分析软件ASAP光学模型分析软件,是一个经过时间证实且成为工业界标准的光学设计软件。
它是一不受限制的、非连续光线追迹软件。
它具有对物理光学、成像和照明系统进行模型分析的强大功能。
是专为仿真成像或光照明的应用而设计,让您的光学工程工作更加正确且迅速。
ASAP让您在制作原型系统或大量生产前可以预先做光学系统的仿真以便加快产品上市的时间。
它的图形工具允许用户进行截面分析,或者对几何模型、光线追迹、分析结果进行三维演示。
ASAP 对光学系统分析的适用范围是其他软件所不能比拟的。
ASAP 可以分析散射、衍射、反射、折射、吸收、偏振、非连续光线追迹和高斯光束传播。
它的交互性显示界面可以及时显示处理中存在问题的区域。
3.Code V 10.8CODE V是ORA推出的大型光学设计软件,功能非常强大,有着三十多年多年的悠久历史,不过30多万的价格让大多数光学设计人员望而却步。
通过ASAP对柱面透镜自由立体显示器的分辨率损失研究
在引入分辨率损失的概念基础上,利用光线追迹的方法,通过ASAP软件研究了柱面透镜光栅式自由立体显示器的柱镜光糖导致自由立体显示器分辨率下降的原因。
分析了柱镜光栅与LCD显示器之间以不同角度装配时,柱镜光栅对显示图像在垂直和水平方向上分辨率的影响,实验和计算机模拟研究均得出两方向分辨率下降一般是不同的结论,提出了一种立体显示器分辨率损失的评定方法,将对柱镜光栅式自由立体显示器的设计有指导意义。
高等系统分析程式(Advanced System Analysis Program,ASAP)是基础光学系统分析软件。
利用该软件,用户可以对自行研究设计的光学系统进行细致的光线追迹,得到各种情况下光源发出的光线经过光学系统的传播情况和像面或任意传播截面上的光场分布。
因此,针对我们设计的柱镜式光栅自由立体显示器,即是在LCD 等其他平板显示器的前面加装柱面透镜而构成的光学系统,我们就可以利用ASAP 的光线追迹功能进行柱面透镜对显示器的像素单元发出的光线的新射进行分辨率改变、显示器的视区等方面的分析。
利用ASAP光学系统分析软件可以对光线进行追迹,能得到各种情况下光源发出的光线经过光学系统的传播情况、像面或任意传播截面上的光场分布的特点,仿真了柱面透镜光栅式自由立体显示器的柱镜光栅对自由立体显示器分辨率的影响,模拟分析和实验结果均表明ASAP可用于自由立体显示器的成像情况研究,并为柱面光栅的设计提供指导。
常见光学仿真设计软件排版整理1.APSS.v2.1.Winall.Cracked光子学设计软件,可用于光材料、器件、波导和光路等的设计2.ASAP.v7.14/7.5/8.0.Winall.cracked/Full世界各地的光学工程师都公认ASAPTM(Advanced Systems Analysis Program,高级系统分析程序)为光学系统定量分析的业界标准。
注:另附9张光源库3.Pics3d.v____.1.28.winall.cracked电子.光学激光2D/3D有限元分析及模形化装置软件stip.v____.1.28.winall.cracked半导体激光装置2D模拟软件5.Apsys.2D/3D.v____.1.28.winall.cracked激光二极管3D模拟器6.PROCOM.v____.1.2.winall.cracked化合物半导体模拟软件7.Zema_.v____.winall.cracked/EEZEMA_ 是一套综合性的光学设计仿真软件,它将实际光学系统的设计概念、优化、分析、公差以及报表集成在一起。
8.ZEBASE Zema_镜头数据库9.OSLO.v6.24.winall.licensed/Premium OSLO是一套处理光学系统的布局和优化的代表性光学设计软件。
最主要的,它是用来决定光学系统中最佳的组件大小和外型,例如照相机、客户产品、通讯系统、军事 /外太空应用以及科学仪器等。
除此之外,它也常用于仿真光学系统性能以及发展出一套对光学设计、测试和制造的专门软件工具。
10.TracePro.v324.winall.licensed/E_pert TracePro一套能进行常规光学分析、设计照明系统、分析辐射度和亮度的软件。
它是第一套以符合工业标准的 ACIS(固体模型绘图软件)为核心所发展出来的光学软件,是一个结合真实固体模型、强大光学分析功能、信息转换能力强及易上手的使用界面的仿真软件,它可将真实立体模型及光学分析紧紧结合起来,其绘图界面非常地简单易学。

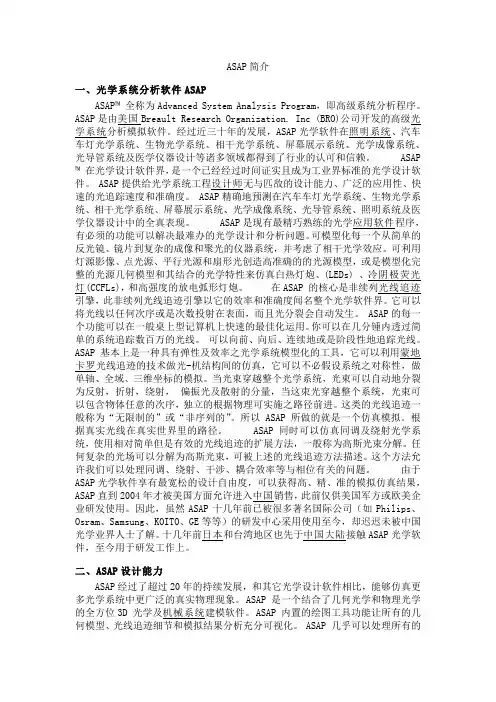

ASAP简介一、光学系统分析软件ASAPASAP™全称为Advanced System Analysis Program,即高级系统分析程序。
ASAP是由美国Breault Research Organization. Inc (BRO)公司开发的高级光学系统分析模拟软件。
经过近三十年的发展,ASAP光学软件在照明系统、汽车车灯光学系统、生物光学系统、相干光学系统、屏幕展示系统、光学成像系统、光导管系统及医学仪器设计等诸多领域都得到了行业的认可和信赖。
ASAP ™在光学设计软件界,是一个已经经过时间证实且成为工业界标准的光学设计软件。
ASAP提供给光学系统工程设计师无与匹敌的设计能力、广泛的应用性、快速的光追踪速度和准确度。
ASAP精确地预测在汽车车灯光学系统、生物光学系统、相干光学系统、屏幕展示系统、光学成像系统、光导管系统、照明系统及医学仪器设计中的全真表现。
ASAP是现有最精巧熟练的光学应用软件程序,有必须的功能可以解决最难办的光学设计和分析问题。
可模型化每一个从简单的反光镜、镜片到复杂的成像和聚光的仪器系统,并考虑了相干光学效应。
可利用灯源影像、点光源、平行光源和扇形光创造高准确的的光源模型,或是模型化完整的光源几何模型和其结合的光学特性来仿真白热灯炮、(LEDs) 、冷阴极荧光灯(CCFLs),和高强度的放电弧形灯炮。
在ASAP 的核心是非续列光线追迹引擎,此非续列光线追迹引擎以它的效率和准确度闻名整个光学软件界。
它可以将光线以任何次序或是次数投射在表面,而且光分裂会自动发生。
ASAP的每一个功能可以在一般桌上型记算机上快速的最佳化运用。
你可以在几分锺内透过简单的系统追踪数百万的光线。
可以向前、向后、连续地或是阶段性地追踪光线。
ASAP 基本上是一种具有弹性及效率之光学系统模型化的工具,它可以利用蒙地卡罗光线追迹的技术做光-机结构间的仿真,它可以不必假设系统之对称性,做单轴、全域、三维坐标的模拟。
一些常用光学设计软件及其应用方向介绍【①】LensVIEW 1CD(世界著名的光学设计数据库)【②】LensVIEW 2001-ISO 1CD(世界著名的光学设计数据库)产品:Zemax v2003-1-6 with manuals & tutorial(专业光学CAD软件,解密,好用的版本)Zemax 用的中国玻璃库 Zemax使用说明书(总计526页)Focus Floor Covering SoftwareOptical Research Associates产品:Code V (世界上应用的最广泛的光学设计和分析软件)Code V 英文使用手册(总计112MBREAULT产品:ASAP 1CD(光学分析设计软件合集完全版,包括用户手册、使用实例,解密完全)ASAP 正版光源库 9CDASAP 中文入门指南ReflectorCAD (中文汉化,ASAP的配套软件,专门用于车灯灯罩设计) 产品:PhotoPIA (快速且精确的光度分析程序)LAS-CAD GmbH产品:LASCAD (德国LAS-CAD GmbH所开发之固态激光仿真设计分析软件,它是世界上第一套可分析固态激光中光与热特性的多重物理交互作用效应的软件,LASCAD可用来设计传统的气态(Gas)激光,闪光灯(Flash Lamp)激发式固态激光(SSL)与二极管激发式固态激光(DPSSL-Diode Pumped Solid State Laser)RSoft, Inc产品:集成光导器件的设计及模拟的软件,用类似CAD的界面进行设计,器件的输出能对不同输入光信号进行模拟Fullwave:对复杂光器件进行时域限差模拟,能得到准确的答案BandSolve:光晶体元件的设计及模拟GraingMOD:能设计任意基于集成光导的光栅和滤波器并能根据输入光普推导出光栅的设计Optiwave产品:OptiFDTD (时域光子学仿真软件,用来模拟先进的被动元件和非线性光电元件)OptiBPM (用于设计及解决不同的积体及光纤导波问题,光束传播法,或称为BPM是OptiBPM的核心,而其是一种一步接着一步来模拟光通过任何波导物质的行为,BPM可以允许观察任一点被模拟出的光场分布,而且可以容许同时检查辐射光及被传播的光场)OptiSystem (光通信系统模拟软件,可以设计、测试,与最佳化几乎任何一种在光网路系统的宽谱中的物理层次光连结)TracePro 专家版-ISO 1CD(光学机构仿真软件,普遍用于照明系统、光学分析、辐射分析及光度分析的光线仿真)最新照明设计软件)光子学设计软件,可用于光材料、器件、波导和光路等的设计) DynaLS (粒子及光谱分析软件)PVSOL N (光电系统)Rayfront (灯具设计开发包)Radiant ProMetric 是一款基于Windows的CCD影像光度和色度测量系统)SigView 实时光谱分析软件)玻璃厚度演算的有限元软件)TracePro Update onlyTracePro 用户手册扫描书334MB(扫面效果一般) 1CDTracePro source.光源灯泡库Radiant Prometric 光学测量工业工具)Radiant Prometric Imaging (CCD亮度、颜色测试、测量和制造QC/QA 系统软件)Lighttools (基于三维立体模型的照明和光学设计软件,可用于模拟照明系统)LucidShape (光学设计仿真分析)LucidShape 中文学习资料OSLO Light 1CD(光学软件,带中文说明书)RSoft LinkSIM (光学通讯模拟软件包。
常用光学设计软件常用光学设计软件介绍1. ZEMAX可做光学组件设计与照明系统的照度分析,也可建立反射,折射,绕射等光学模型,并结合优化,公差等分析功能,是套可以运算Sequential及Non-Sequential的软件。
2. CODE V !变焦结构优化和分析;环境热量分析;MTF和RMS波阵面基础公差分析;用户自定义优化;干涉和光学校正、准直;非连续建模;矢量衍射计算包括了偏振;全球综合优化光学设计方法。
3. OSLO一套标准建构系统及最佳化的光学软件。
4. LENSVIEW光学设计的数据库,并能产生各式各样像差图,做透镜的快速诊断,和绘出这个设计的剖面图。
5. ASAP专为仿真成像或光照明的应用而设计。
6. TRACEPRO一套普遍用于照明系统、光学分析、辐射分析及光度分析的光线仿真软件。
7. TFCALC ?一个著名的光学薄膜设计软件。
8. OPTISYS_DESIGN一种开创性的光通信系统仿真软件包,用于在大部分光网络物理层上绝大多数的光连接形式(包括从模拟视频广播系统到洲际骨干网)的设计、测试和优化。
9. OPTIAMP_DESIGN使用于EDFA工程师面临的从光器件搭配优化到系统互联和功率损耗的估计的各个应用方面。
10. BPM_是一种强大的,界面友好,应用于各种集成器件和光纤导波计算的计算机辅助设计软件包。
11. IFO_GRATINGS是用于带有光栅的集成或光纤器件建模的强大而界面友好的设计软件。
12. FIBER_CAD为设计或使用光纤、光器件和光通信系统的工程师、科学家和学生们推出的,通过融合光纤色散、损耗和偏振模色散(PMD)各个模型计算所得的数值解来解决光纤模式传输问题。
13. HS_DESIGN一个动态的计算机辅助工程程序,通过基于物理层对异质结结构电学光学的特性仿真来??协助半导体光器件的设计。
14. FDTD_CAD是用于高级有源和无源光器件的计算机辅助设计的强大而界面友好的软件。
运用ASAP 光学软件模拟单轴晶体的锥光干涉
借助于锥光干涉图可以测量晶体的光轴方向和双折射率等。
一般的做法是需要将繁杂的干涉场理论计算付诸于自行编程才能得到模拟结果,程序代码复杂。
但是,如果借助于已经经过时间证实且成为工业界标准的、可进行散射效应、衍射效应、反射效应、折射效应、光吸收效应、偏振光效应和高斯光束传导等光学仿真分析的高级系统分析程序(Advanced System Analysis Program ,ASAP),通过编写和运行简单的ASAP 命令脚本来模拟单轴晶体锥光干涉的方法,将更为快捷和准确。
这是最新版本V7版本的主要特性之一:
通过ASAP能够模拟出任意光轴取向及各种参数条件下的单轴晶体锥光干涉图,这是一种程序易编、参数易调、结果即时呈现的行之有效的方
法。
只需更改相应命令语句中的数值,就能实现对晶体光轴方向、光束发散角、晶体厚度、入射波长以及起、检偏器夹角等参数的更改,方便快捷地(从运行到给出结果,整个过程不足10 s) 获得不同参数条件下的各种锥光干涉图,并据此分析锥光干涉图样的特征及其变化规律。
常用光学设计软件介绍1. Zemax OpticStudio:Zemax OpticStudio 是一个功能强大的光学设计和仿真软件,广泛应用于光学元件和系统的设计、优化和验证。
它提供了完整的光学设计工作流程,包括光学母玻璃选取、曲面设计、光学系统优化、光学散射分析等。
OpticStudio 还包含了先进的非顺序光线追溯功能,可以模拟多个光学元件间的光学相互作用。
此外,它还提供了强大的图形用户界面,方便用户进行直观的光学分析和优化。
2.CODEV:CODEV是一种广泛使用的光学设计软件,特别适用于复杂的光学系统设计。
它提供了多种先进的光学设计和分析功能,包括非球面表面设计、自由曲面设计、非线性优化等。
CODEV还提供了强大的光学系统分析和优化工具,可以根据用户需求快速生成光学系统的性能和传递函数图。
此外,CODEV还支持自定义脚本和插件开发,满足用户独特的光学设计需求。
3. LightTools:LightTools 是用于高级光学系统设计和仿真的全面软件套件。
它提供了直观的图形用户界面和实时的光学仿真功能,可以帮助用户进行精确的光学系统建模和分析。
LightTools 包括了多种光学元件和材料的建模工具,以及先进的光学系统优化和分析功能。
此外,LightTools 还支持蒙特卡罗光线追踪和光学散射分析,可以模拟光在复杂表面和散射材料上的传输和反射特性。
4.FRED:FRED(Fast Reverse Engineering Design)是一种用于光学系统设计和分析的先进软件。
它提供了一系列强大的光学设计工具,包括光线追迹、非顺序光线追踪、光学优化等。
FRED 还支持自由曲面设计和非球面镜设计,在复杂光学系统的建模和优化中具有重要的应用。
此外,FRED 还提供了丰富的光学分析工具,可以帮助用户评估光学系统的性能和优化方案。
5.ASAP:ASAP(Advanced Systems Analysis Program)是一个广泛使用的光学设计和仿真软件。
光学软件ASAP常见使用问题收集- 本文出自一灯LED网-专业的LED照明网,原文地址:/thread-21895-1-1.html光学软件ASAP常见使用问题收集,希望对使用ASAP的朋友有所帮助。
1.勒克斯和坎得拉勒克斯,Lm/sq-m,照度单位,E= /S可使用菜单Analysis--Graphics--spots position实现坎得拉,Lm/Sr,强度单位,I= /Sr可使用菜单Analysis--Graphics--spots direction实现但是它的单位是FLUX/SinA,因此,需要将SinA转化为A(angles),相应的菜单是display--processing--angles2.TRACE和RAY TRACETRACE:大量的光线参与计算,该命令在每次分析中只能用一次。
RAY TRACE:单个光线参与计算,它可以重复使用。
3.照度单位在建模时我们习惯于使用毫米单位,则照度的单位是Flux/sq-mm,它是LUX(即Lm/sq-mm)的1/(1.0E-6),读数上可能不习惯,但是可以由display--processing--Normalize,选Scaling,输入1.0E-6,将读数改正过来。
4.如何测量某点的光亮大小使用菜单display--processing--values,也可以写程序语言,如下:V ALUES Y1坐标X1坐标点1 Y2坐标X2坐标点2................5.像素PIXELS像素的多少决定了图象质量的好坏,在这里它是指沿图象某一边的分割数,最大为1600X16006.光斑平移OFFSET当我们最终获得的光斑便移了位置时,可以用OFFSET命令移动光斑,这时测量的值和灯具标准进行对照才有意义。
7.如何将物体(曲面)定义为光源ASAP可以将任何复杂形体定义为一个发光体,命令如下:EMITTING OBJECT -n m d其中,n--曲面在OBJECT LIST 中的排序,或者是曲面对应的名字m--曲面上每个面片的光线数目d--光线分布在距离曲面距离为d的范围内8.在读取IGES数据时,必须同时给曲面赋加光学属性:Coating 和Media在IGES窗口中选中曲面(object),点击右键,选Modify,选Media, ....,Finish。
常见光学仿真设计软件光学仿真设计软件是指通过计算机模拟光学系统的光学性能和传输特性,帮助设计师优化光学系统设计的工具。
以下是一些常见的光学仿真设计软件。
1.ZEMAX:ZEMAX是一款功能强大的光学设计软件,用于设计复杂的光学系统。
它提供了完整的光学设计和分析工具,包括光束追迹、像差分析、光学优化等功能。
ZEMAX还具有友好的图形用户界面和丰富的光学库,方便用户快速建立和优化光学系统。
2.CODEV:CODEV是光学设计和分析软件的行业标准。
它提供了广泛的功能,包括光束追迹、像差分析、优化、散射分析等。
CODEV还具有强大的排版功能,可以生成专业的光学设计报告和文档,并支持与其他软件的集成。
3. TracePro:TracePro是一款全面的光学设计和分析软件,主要用于照明和显示系统的设计。
它具有强大的光线追迹和散射分析功能,并支持多种光学材料和纹理的模拟。
TracePro还具有直观的用户界面和先进的优化算法,方便用户进行系统优化和性能评估。
4.FRED:FRED是一款广泛使用的光学系统设计和分析软件,可用于设计各种类型的光学系统,包括光学投影仪、显微镜、望远镜等。
FRED提供了强大的光束追迹和像差分析工具,并具有直观的图形用户界面和丰富的资源库,方便用户进行系统模拟和优化。
5. ASAP:ASAP(Advanced Systems Analysis Program)是一款专门用于光学系统设计和光学材料研究的软件。
它提供了完整的光线追迹和像差分析功能,并支持多种计算方法和优化算法。
ASAP还具有强大的散射分析和材料模拟功能,可用于研究各种材料的光学性能。
6. LightTools:LightTools是一款功能强大的光学系统设计和优化软件,主要用于照明和光学显示系统的设计。
它提供了广泛的光束追迹和像差分析工具,并支持光能损耗和光学材料的模拟。
LightTools还具有直观的用户界面和灵活的优化算法,方便用户进行系统设计和性能评估。
ASAP2020使用手册一、准备1. 检查气瓶气瓶压力需保持在,气瓶出口及仪器接口处均需3天检漏一次。
2. 查看杜瓦瓶中液氮的位置冷阱位置杜瓦瓶在开机状态下始终保持有液氮,若样品测试时间较长,需用小号容器慢慢加入液氮进行补充,使用检测液位的专用工具进行检测,液面要接触到测试杆但不能超过杆上小孔的位置。
二、开机1、开外围设备:泵(包括油泵、干泵,直接插上即可)、电脑、气体。
2、开主机电源(分子泵一般不会关闭无需开启)。
3、听到滴的一声响后可打开应用软件。
三、样品测试文件的建立介孔样品1、建立文件夹(File-Open-Sample Information)File name不可过长,注意文件夹保存的路径。
若没有弹出上述对话框,则打开的是已有的文件。
2、样品文件参数的设置从左至右依次进行即可(1)一般情况下只需更改样品名称即可操作者样品来源样品质量,注意此处的样品质量为样品脱完气后样品的质量,暂时选择默认值即可,待脱气完成后再进行更改。
通过此键可调用已建立好的方法。
(2)主要注意右侧选项等温夹套填充棒样品塞,等温夹套和样品塞为必用,填充棒是在测量比表面积较小的样品时用以减小实体积用的。
(3)升温速率,目标温度,目标温度不宜过高,一般要低于右侧的Hold temp,防止水分蒸发过快,撑坏样品的孔结构,我们一般选用90℃。
此处表示当压力达到7 mmHg时进行快抽,达到500时进行计时,计时40 min后进行加热。
此处温度与时间根据具体样品进行设定,注意不能超过样品所能承受的最高温度,如我们的ZIF-8材料所用条件为120℃,720 min。
(4)插入介孔的测试范围~(吸附过程)之间选取点,~(脱附过程)点数可以由客户需要进行选点。
然后根据需要选择分析选项。
总孔体积选择压力最大处,BET的选点范围为,BJH的选取分为吸附阶段和脱附阶段均全选,t-plot的选点范围为,DFT的选取范围为吸附过程。
此处不用修改自由空间选择测量选择1进气量不做修改介孔为10 s。
ASAP TM8.0 Primer入门指南学习ASAP 光学设计软件的基本课程,光学分析功能最强的工具Breault Research Organization, Inc.与BRO 联系:这本 Primer 入门指南是配合ASAP TM 使用。
其内容所参考的其它资料及文献,目前暂不提供。
对这本操作手册的意见可以与电子信箱support@ 联系。
对于技术支持,对本文件附加的复制品的信息或BRO 其它产品的技术信息,请联系:Breault Research Organization, Inc.6400 East Grant Road, Suite 350Tucson, AZ 85715 US/Canada: 1-800-882-5085Outside US/Canada: +1-520-721-0500Fax: +1-520-721-9630 E-Mail:Technical Support: support@General Information: info@Web Site: Breault Research Organization, Inc., (BRO) 提供这个文件没有任何形式的保证,既不表示也不蕴含,包括,但不限制,对一特殊的目的蕴含商业保证或合适性。
美国有一些州不允许在一些交易中的一个弃权表示或蕴含的保证;因此,这个陈述可能无法应用到你身上。
当这个文件上的信息变动时,不会通知消费者。
智慧财产权©2002-2003 Breault Research Organization, Inc. 保留所有权利。
本产品及相关文件由著作权保护,同时在限制使用、影印、拆版及编辑许可情况下发行。
在事前没有BRO 当局及其授权人,如果有授权人的话,的书面授权,本产品的任何部分或相关组件不可以被以任何形式、任何工具复制。
违反美国法律的变更是被禁止的。
BRO-0925-54(12/11/03)/primer*.fm英文版编撰者:Rob Hubbard这本书归功于Rob Hubbard,他接受托付来分享其令人激赏的程序能力,及以其已被证实的写作技巧使他创作了这本ASAP Primer 入门指南给例如你的使用者。
欧美光学行业标准软件ASAP(Advanced Systems Analysis Program)软件是美国 Breault Research Organization(BRO) 公司研发的一款在 3D空间通过非序列光线追迹来模拟光学系统表现度的软件。
多年以来,广泛应用在照明设计,杂散光分析,背光板设计,偏振光分析等领域。
其中尤以出众精准的照明和杂散光分析能力而闻名,这是 LED照明设计和高精度系统中必不可少的功能。
BRO 公司位于美国亚利桑那州图森市(Tuscon),在 1979 年由 Dr. Robert P. Breault 创建。
BRO 公司有三大业务:ASAP 软件销售和技术支持、ASAP 教育培训和承接工程项目。
ASAP 软件以其强大的功能,为美国政府和全球光学行业做出了巨大的服务。
BRO 公司承接众多美国军方对战机、军舰、战车的 LED 照明设计和改造项目。
ASAP功能之强,可见一斑。
ASAP主要特点功能强大、运算速度快鬼影起源:追迹杂散光的进化史,高端镜头系统分析必经之路,各种照明系统高精度分析必备之器!ASAP 成功修复哈勃望远镜,杂散光分析非ASAP莫属!背光源:汽车仪表、手机光源、室内照明、显示屏幕无所不能!让您的客户不再抱怨眼睛疲劳,让每一个细节都一览无遗!选择ASAP,您的光源专家!LED照明:ASAP 提供精准的 LED 光源,结合为 Lens 添加菲涅耳运算、散射模型,保证模拟结果的准确度。
ASAP 在 LED 设计过程中为工程师提供的强大自由度,保记您的每一个想法都不再是纸上谈兵!生物医学:精确模拟光与组织结构交互结果。
特有 RSM 模型一真实皮肤模型,采用 Henyey-Greenstein 近似值,Mante CarLo 光线追迹助您分析器官病变!每一款车灯,每一份设计,每一条光线,尽在您的掌握!SAE ECE和 FMVSS 标准测试,助您顺利通过法规!采用 ASAP 缩短研发时间,节约开模费用!您的财富您驾驭!严谨精确、可靠精准的模拟结果ASAP模拟结果实验室实际结果ASAP 的灯源模型在几何形状和发光度上非常精准,并包括了完整的光谱数据,同时包含了从灯源所得的实际光学和机械的几何模型。
光可被灯源几何模型反射、拆射或是散射。
ASAP 的灯源模型充分地考虑了这些光学的交互作用,而这些光学交互作用在光学系统上可能造成不要的杂散光。
严谨精确的灯源模型是获得可靠精准的模拟结果的保证!ASAP的多核并行计算+远程分布式处理最新的 ASAP 软件采用了 CoreMax 技术。
可以自动的在电脑上,调动所有核心进行并行计算进程。
并可以调用局域网上其他的有安装ASAP远程许可证的电脑上,运行所有核心上的并行进程。
此外,用户可以控制每台机器上访问的内核数量。
这种并行和远程分布式处理的结合是一种首创,将使 ASAP NextGen 成为最快的光线追迹软件,超过任何其他光学设计软件的计算能力。
ASAP基本功能提供几何光学追迹的算法和物理光学相干高斯光束传输算法、BPM算法,因此可以在一个平台中同时进行几何光学和物理光学模拟仿真,更可以模拟由于衍射带来的杂散光。
ASAP建模:ASAP 为用户提供了多种建模方式选择。
可以读入在其他 3D 建模软件里制作的模型(如CATIA,SolidWorks,Rhino 等)可以实现无缝转换。
操作方式多样化:ASAP 使用参数化的物理模型来控制光与光学表面发生作用时的表现。
用户可方便地观察光线进行反射,透射,折射,散射,衍射,双折射和偏振等现象。
使用方便,操作简单,便于修改。
使用 scxxxxript 进行编程,是 ASAP 区别于其他软件的一个重要特点。
这种灵活自由的方式,为客户在模拟仿真工作中提供了极大的自由度,尤其是对于高端用户如研究所,不会受限于模块化的界面,确保可以将复杂的光学系统,光学现象进行模拟。
ASAP各种库:光源库:用户可免费使用 ASAP 带有的精准灯源库,包括 LED,CCFL 等。
用户可以方便地调用灯源库内的灯具,也可使用自己拥有的光型文件,在 ASAP里面做成光源。
散射模型库:ASAP 区别于其他软件的另一大优势在于强大的散射光学分析能力。
系统中光学表面的散射特性会影响照明结果。
尤其是对于高端的设计,必须充分考虑光学表面的散射特性。
在过去的三十多年中,ASAP 在这方面积累了丰富的经验。
在 ASAP 内建有散射模型库。
用户可以方便地调用。
如果用户使用的散射模型(如 Diffuser)不在 ASAP 资源库里,也可用测得的数据在 ASAP 里很容易地建立起该 Diffuser 模型。
可以通过预定的散射模型建立各种各样的实际的散射数据,并可以进行组合。
支持从 BSDF 散射测量仪的数据导入。
ASAP优化功能ASAP 提供目前行业内最先进的优化功能。
区别于同类软件的 scxxxxript 编程功能确保用户可通过编写 Merit Function 来进行最有效的系统优化。
丰富的优化演算法帮助客户应对不同的设计要求。
在 ASAP中,有 3种通用的优化方法:Brent’s Method 、Downhill Simplex 、Simulated Annealing。
每一种方法在找寻许多不同成像和照明系统中的最优解中都很有效。
REMOTE 并行运算:支持多台计算机并行运算的 REMOTE 增强功能。
ASAP 计算 14亿条光线所需要的时间,可以看到,通过 REMOTE 功能,增加计算机数量,可以大大缩短运算时间。
14亿条光线只需要15分钟。
功能列表在 SolidWorks 内建立 ASAP 属性的 GTX 文件在 SolidWorks 内为物件分层和命名在 Rhinoceros 内建立 ASAP 属性的 IGES 文件用 ASAP SmartIGES 转换器来输入和输出 IGES 文件用 xmxxxxl 文件格式来输入几何结构和光学属性支持 Python,vbxxxxscxxxxript,Jscxxxxript 和其他语言内建预定义的 LED,CCFL,白炽灯和 arc 灯源库拖曳式建立光源、透镜、玻璃、散射模型和表面特性600多的例程库帮您启动模拟保存、检查和继续优化功能,使用 ASAP .osf 文件使用 ASAP Liquid Crystal Cell (LCC) 功能来模拟液晶材料使用 ASAP General Uniaxial Medium(GUM) 功能定义非同轴材料在斯托克顿矢量模式里模拟和追迹偏振光器件模型化诸如 MUELLER 片等可改变偏振光的程度和状态的器件模型化利用偏振光效应来设计背光显示板用 BRO Digitizer 输入光源模型使用增强的 REMOTE 功能进行分布式处理使用 CONFORMAL radiometry 来观察、分析和监测光分布情况可建立包含大量物件和光源的系统模型化光学和机械系统部件模型化成像系统,照明系统和聚光设备模型化可见光,紫外光和红外辐射系统模型化表面散射(BRDF)和体散射模型化光纤传输和光纤耦合模型化复杂系统的辐射分析模型化偏振光和相干光效应利用高斯光束分解来传输和分析波前利用 ASAP BPM 算法来模拟微结构中的光传播进行双精度的光线追迹并分析每条光线的信息进行 CIE 颜色分析利用 ASAP 优化功能对光学系统进行优化分析在 ASAP Builde r或scxxxxripts 中进行系统容差分析读入 CODE V®, OSLO®,SYNOPSYS™ 和 ZEMAX® 生成的文件输入和输出 FDTD S olutions™ 的复杂矢量场分布输入由 Radiant Sources 测得的光源数据支持 SolidWorks 3D 建模引擎ASAP分析功能辐射学分析、杂散光分析、偏振分析、波动光学分析、散射分析、高斯光束分析、象差分析、CIE 分析、光线分析。
照明/非成像光学设计分析:ASAP 提供对照度、光强、亮度等辐射物理量的计算,简单易用,并有各类图表用于演示和分析。
用户可以通过它计算任何 CAD 输出模型表面的辐射性能,不管是平面还是不规则曲面。
不规则曲面上的照度分析: 通过在 obxxxxject 后面加上BIN命令,ASAP可以计算非平面上的照度。
如下所示,ASAP可以计算类圆柱面上的照度分布。
CATIA模块增加 CATIA 模组后,可从 ASAP 内直接读入 CATIA V5 的文件。
BRO 采用了 CAA V5 的文件结构,因此 CATIA 用户可以充分信任CATIA模块提供的无缝转换!ELTM模块ELTM 模块为车灯设计者提供了一种可以自动分析是否通过 SAE FMVSS ECE 法规的功能。
通过简单有序地操作,设计者可以从ELTM里看到哪些测试点未通过法规以及为何未通过。
杂光分析能力:200多个项目:Infra-Red Astronomy Satellite(IRAS) SIRTF ISO MERISGalileoCassiniESA’s—X-Ray Mirror Module Telescope(XMM)。
ASAP 在杂散光分析领域有将近30年的历史。
2010年6月24-25日,在法国 Toulouse 由 CNESEADS/ ASTRIUM EADS/SODERN and THALES ALENIA SPACE in association with the Centre for Technical Competence(CCT)等部门联合举办的杂散光 Workshop 上,ASAP 被公认为最普遍采用的杂散光分析工具,会议收到的论文中,绝大多数是在 ASAP 的帮助下完成的,无论数量还是质量都超过其他商业杂散光分析工具。
一、通过重点采样可实现快速高效的杂光追迹重点采样的主要原理是: 在需要关注的物件表面附件定义边缘实体,然后利用 TOWARDS 命令将散射光线散射至该边缘实体。
从而避免了追迹大量不需要的散射光线。
如下图所示,利用 TOWARDS 命令使光线只向一个环形区域散射:二、杂光路径报表输出系统由三片透镜组成。
光源在轴上。
序列追迹时,光线分布如右图所示。
考虑透镜表面的剩余反射时,追迹后的光线分布如图a。
上述的光线追迹图实际上由6条路径组成,每一条路径的具体情况如表a。
可以看到各条路径的光线数目、光通量、所占的比例、目前所在的位置,传输过程中与元件的交叉次数,以及在表面上的反射和散射情况。
可以画出各条路径具体的传输情况,以便找到合理的解决措施。
下面画出第二条路径的具体情况: 可以看到这条路经在传输过程中形成了2个焦点,如果入射光能量较高,这2个焦点附近不得放置光学元件。
