桁架式刮泥刮渣机

桁架式吸泥机施工方案引言桁架式吸泥机是一种用于淤泥清理和泥浆处理的专业设备，广泛应用于河床清淤、湖泊清淤、港口整理等工程中。

本文将介绍桁架式吸泥机施工的方案和流程，并对其优势和注意事项进行详细说明。

施工方案设备准备在开始施工之前，需要确保桁架式吸泥机及其相关设备准备就绪。

包括吸泥机本体、吸泥管道、处理池等设备。

环境检查在施工前需要对工程现场进行环境检查，确保安全稳定的工作环境。

检查内容包括地形、地质、河床情况等。

施工参数确定根据实际情况，确定吸泥机的工作参数，包括吸泥机的工作深度、作业速度、提泥能力等。

施工步骤1.植桩: 根据工程需求，在吸泥机工作区域内设置桩基，保证吸泥机的稳定性。

2.安装桁架: 将桁架组装好，确保各部件的连接紧固可靠，桁架与吸泥机之间的连接牢固。

3.吸泥机运输到施工区域: 利用吸泥机自带的运输装置，将吸泥机运输到施工区域。

4.开展吸泥作业: 吸泥机下降至预定深度，根据工程要求，进行吸泥作业。

桁架式吸泥机可以根据情况调整吸泥机的工作深度和作业速度。

5.泥浆处理: 吸泥机将吸入的泥浆通过吸泥管道输送至处理池中，然后对泥浆进行脱水、过滤等处理，以实现泥浆的净化。

优势桁架式吸泥机在淤泥清理和泥浆处理方面具有以下优势： - 高效性：吸泥作业速度快，提泥能力强，可以快速清理大面积的淤泥。

- 灵活性：桁架式吸泥机可以根据需要进行调整，适应不同深度和作业要求。

- 安全性：吸泥机稳定性好，能够确保施工过程中的安全性。

注意事项在使用桁架式吸泥机进行施工时，需要注意以下事项：- 确保施工现场的安全：在进行吸泥作业前，要对工程现场进行全面的安全检查，确保没有隐患。

- 注意吸泥机的工作参数：根据实际情况，合理调整桁架式吸泥机的工作参数，以保证施工效果和吸泥机的稳定性。

- 定期检查和维护设备：定期对吸泥机及其相关设备进行检查和维护，确保设备的正常运行和使用寿命。

结论桁架式吸泥机是一种高效、灵活和安全的设备，适用于淤泥清理和泥浆处理工程。

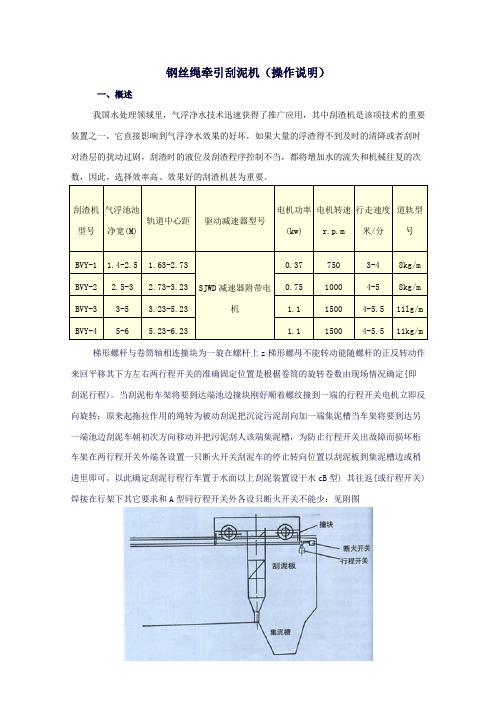

钢丝绳牵引刮泥机（操作说明）一、概述我国水处理领域里，气浮净水技术迅速获得了推广应用，其中刮渣机是该项技术的重要装置之一，它直接影响到气浮净水效果的好坏，如果大量的浮渣得不到及时的清降或者刮时对渣层的扰动过剧，刮渣时的液位及刮渣程序控制不当，都将增加水的流失和机械往复的次数，因此，选择效率高、效果好的刮渣机甚为重要。

梯形螺杆与卷筒轴相连撞块为一旋在螺杆上z梯形螺母不能转动能随螺杆的正反转动作来回平移其下方左右两行程开关的准确固定位置是根椐卷筒的旋转卷数由现场情况确定{即刮泥行程)。

当刮泥桁车架将要到达端池边撞块刚好顺着螺纹撞到一端的行程开关电机立即反向旋转；原来起拖拉作用的绳转为被动刮泥把沉淀污泥刮向加一端集泥槽当车架将要到达另一端池边刮泥车朝初次方向移动并把污泥刮人该端集泥槽，为防止行程开关出故障而损坏桁车架在两行程开关外端各设置一只断火开关刮泥车的停止转向位置以刮泥板到集泥槽边或稍进里即可。

以此确定刮泥行程行车置于水面以上刮泥装置设干水cB型) 其往返{或行程开关)焊接在行架下其它要求和A型同行程开关外各设只断火开关不能少：见附图二、主要技术数据电机功率A型.55～1.1Kw B型≤0.55KW刮泥速度1米／分左右：刮出污混含水率≤g6％，每天工作次数不少于4次。

三、安装1 驱动机构设在池子的一端，使牵引钢丝绳位于池子的“中心位置。

钢丝绳应系于刮泥车中部以确保行走时不偏斜。

2张紧装置尽可能调节至钢绳绷紧不下垂而且还留有调节余地这要求绳在缠绕结扎时定要拉紧+3导向轮张紧轮的传动中心线在同一垂直平面以确保钢绳紧贴在轮槽里，4 B型结构中钢丝绳通过过渡摩擦轮张紧轮和备导向轮的缠绕万向要致不能有反向缠绕以延长钢绳的使用寿命。

5行程开关的定位以刮泥板刚进人集泥槽撞块能碰撞行程开关为好。

6池中设置斜板c管}时刮泥车顶部与斜板(管)搁架净间距不小于1 00mm。

四、注意事项：1、防止沉淀池内积泥过多必须定时刮泥排泥若积泥过多刮泥机超负荷严重时将导致事故当泥质坚实时应停池清除后才可投入使用。

山东凯思特环境工程有限公司桁车式刮吸泥机安装调式：
1）轨道：
（1）轨道型号符合设计要求；
（2）轨距偏差：±5mm；
（3）轨道的纵向倾斜度不得超过L/1500（L=轨道全长），但在全行程上的相对高度允差为10mm；
（4）轨道接头的偏移允差上、左、右均为1mm；
2）行走装置：
（1）刮泥机所有车轮必须同时着轨，其轮轴与轨道侧面垂直；
（2）刮泥机沿纵向轨道全长范围内行走时，应灵活、均匀、传动系统无冲击和振动；不允许与池侧、底面擦碰、不允许有卡轨、啃道等异常现象；
（3）刮泥机主梁，端梁刚度、强度足够，不允许在运行时屈服而产生塑性变形。

3）电气系统：
（1）各电气设备应按电气规范和使用说明书的要求，检测绝缘电阻必须大于0. 5兆欧；
（2）电气外壳必须进行保护接地，接地电阻值不大于4兆欧；
（3）刮泥机应按设计要求完成自动或程序动作，完成后应停于始端；
（4）刮泥机在始、终端应延时可靠换向，延时时间应在3-10分钟内（根据现场情况调整）；。

气浮机沉淀器设备解析平流式溶气气浮机结构特点平流式溶气气浮机主体为长方形钢制结构。

主要部件由溶气泵、空压机、溶气罐、长方形箱体、气浮系统、刮泥系统等组成。

1.溶气罐产生气泡细小，粒径为20-40Unb粘附絮凝物牢固，能够达到良好的气浮效果；2.絮凝剂使用量少，成本降低；3.操作规程易于掌握，水质水量易于控制，管理简单。

4.设有反冲洗系统，释放器不易堵塞。

5、克服传统气浮装置运行不稳定、气泡大及释放头堵塞等诸多问题。

6、由于气浮过程是一个好氧过程，使污泥产生的臭气问题得到了很好的解决。

优点溶气气浮机的几个优势，如下：(1)溶气气浮机长期稳定性能、易操作、易维护、低噪音；(2)溶气气浮机(溶气气浮设备)微气泡与悬浮颗粒的高效吸附，提高了SS的去除效果；(3)气浮机自动控制及简便的维护，使其成为真正的“傻瓜”式处理系统。

(4)溶气气浮机多相流泵可取代加压泵、空压机、大型溶气罐、射流器及释放头等；(5)溶气水溶解效率80-100%,比传统溶气气浮效率高3倍；(6)溶气气浮机可以边吸水边吸气、泵内加压混合、气液溶解效率高、微细气泡W20um;(7)多层排泥，确保出水效果；(8)低压运行，溶气效率高达99%,释气率高达99沆工作原理溶气罐产生溶气水，溶气水通过释放器减压释放到待处理的水中。

溶解在水中的空气从水中释放出来，形成20-40Unl的微小细泡，微气泡同污水中的悬浮物结合，使悬浮物比重小于水，并逐渐浮到水面形成浮渣。

水面上备有刮板系统，将浮渣刮入污泥池。

清水从下部经溢流槽进入清水池。

使用范围1.用于去除污水中固体悬浮物、油脂和各种胶状物，如：石化、煤矿、造纸、印染、屠宰、酿造等工业企业的污水处理；2.用于回收有用物质，如：造纸白水中细小纤维的收集。

安装步骤与维护安装步骤：溶气气浮机广泛应用于给排水及废水处理中，它可以有效地去除废水中难以沉淀的轻浮絮体。

它的安装步骤应该如下：(1)溶气气浮机的电器箱一般应放置在扶梯侧面，环境应干净、清洁。

HJG5.0桁架式刮泥机技术说明一、主要技术参数·进泥流量：Q=400m3/h·污泥含水率：96%·池宽：B=5000mm·轨距：b=5400mm·池深：H=3500mm·池长：L=20m·行车速度：2m/min·行车功率：0.75kw·提升功率：0.37kw·防护等级：IP54·防护等级：F级·轻轨：18kg/m（用户自备）·工作制：24小时/天连续运行或间歇运行二、主要结构与工作原理桁车式刮泥机由工作桥、传动装置、刮泥（渣）装置、行程控制机构等部件组成。

1、主要结构(1) 工作桥由型钢焊成整体结构，有足够的强度和刚度。

主梁的拼装均在专用平台上进行，焊接标准按照JB/ZQ4000.3-86，并对各关键部位的焊缝进行无损检测（厂内有射线探伤室），确保焊接质量，工作桥挠度不大于L/800。

走道宽度为1m，走道板铺设在走道桥上，本工作桥结构合理、牢固、外形美观。

(2) 刮泥装置：由钢板、支架组装成整体，支架中间设有吊点与卷扬机构钢丝绳联接。

刮板上装有丁睛橡胶刮板，厚度为15mm，刮板总高度为500mm，并用橡胶轮作支承，可保证刮板与池面的一定高度。

(3) 刮板提升装置采用电机减速机传动钢索卷扬机构进行提升，该装置提升速度平稳，动作可靠，触点准确。

(4) 控制机构由多个行程开关多点控制，动作灵敏，安装位置准确，并设有防雨、防潮措施。

2、工作原理桁架式刮泥机一般停驻在进水端，首先启动驱动行走减速机，刮泥机开始向进水端运行刮泥。

当运行至进水端时，桁车触碰行程开关后，停止减速机运行。

卷扬机构开始将刮板提升至液位100mm时，行走减速机又开始反向运行撇渣，运行至终点后，停止减速机运行，卷扬机构将刮板降至池底（此为一个工作循环），刮泥机等待下一道设定程序的命令，重复上述工作，从而往返循环将池底污泥及水面浮渣刮完。

刮泥机、刮油机

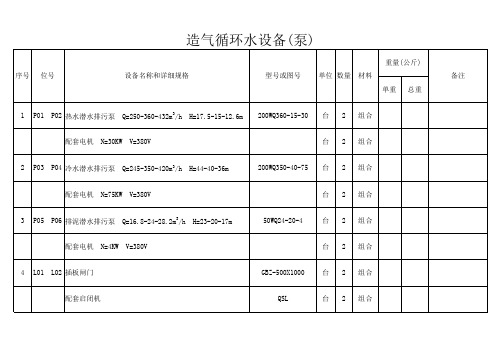

泵（潜污泵、干式泵、卧式泵、管道泵、计量泵）
液位仪
流量计（转子、电磁）
填料及支架
风机、风泵、潜水推流曝气、射流曝气、转刷转碟、潜水搅
拌机
曝气头、曝气软管
中心导流筒、斜管及支架
反应搅拌机、溶药搅拌机、加药桶、加药泵
pH 、ORP 、DO 、COD 在线设备
压滤机、螺杆泵、空压机、气动隔膜泵（含油水分离器）
砂滤器、精密过滤器、活性炭滤塔（塔体和滤料价格）
气浮成套设备、磷化罐成套
氧化氯发生器、次氯酸钠发生器、臭氧发生器
电气控制柜、电缆等
防腐制作价格（按不同要求分开报价）
各式阀门、钢管（三通、90 弯头、45 弯头）、uPVC PP
管（直接、三通、弯头、堵头）。

HJG型桁架式刮泥机使用维护手册扬州清新环境工程有限公司中国江苏HJG型桁架式刮泥机一、概述HJG型刮泥机机主要由驱动装置、主动轮组、从动轮组、轨道、两台同步减速机组成.刮泥装置由电动推杆，耙臂，刮板组成,刮板在池中作连续的往复运动，不需换向。

二、应用范围HJG型桁车式刮泥机采用往复动作，将底部刮至一段集泥坑外排，用于平流沉淀池池底污泥刮集，一端进水另一端出水，池底有一定坡度（约8/1000）。

轨距一般在4~25m左右，当池宽较大时，可制作成多池合用结构，轨距4~8m一般为单驱动。

三产品特点1 . 铰支式刮臂能自动分沉刮集，不会发生卡阻。

2. 当采用变速传动时可实现快速返回功能。

3. 可实现PLC自动运行（全行程或半行程运行）。

4. 有提耙功能，既能实现减荷或单向刮泥。

5. 当跨度较大时一般采用同步电机，不会发生爬轨现三、操作介质本产品适用于石油化工、油田、城市、皮革、选纸等各种污水。

四、主要技术参数设备型号：HJG-8刮板移动速度：1.8m/min配用减速机型号：BWY-1812-289电机功率：0.55KW电机防护等级：IP54，户外型刮板材质：不锈钢五、设备的试运行和调试启动控制箱内刮渣机的控制按扭，检查刮泥机运转方向，确保耙臂伸缩自如，空载运行3－4个周期应无异常。

六、使用与维护1、定期检查减速机润滑油，一般新设备投入使用一个月后必须全部更换润滑油，以后一般每半年更换一次，每半个月投加一次。

2、必须保持刮渣机链条及周边的清洁，定期对刮渣板上的杂物进行清理。

3、所有电机传动装置每年保养一次。
