一 辐流式二沉池介绍 辐流式沉淀池,池体平面圆形为多,也有方形的。
废水自池中心进水管进入池,沿半径方向向池周缓缓流动。
悬浮物在流动中沉降,并沿池底坡度进入污泥斗,澄清水从池周溢流出水渠。
辐流式沉淀池多采用回转式刮泥机收集污泥,刮泥机刮板将沉至池底的污泥刮至池中心的污泥斗,再借重力或污泥泵排走。
为了刮泥机的排泥要求,辐流式沉淀池的池底坡度平缓。
辐流式沉淀池半桥式周边传动刮泥活性污泥法处理污水工艺过程中沉淀池的理想配套设备适用于一沉池或二沉池,主要功能是为去除沉淀池中沉淀的污泥以及水面表层的漂浮物。
一般适用于大中池径沉淀池。
周边传动,传动力矩大,而且相对节能;中心支座与旋转桁架以铰接的形式连接,刮泥时产生的扭矩作用于中心支座时即转化为中心旋转轴承的圆周摩擦力,因而受力条件较好;中心进水、排泥,周边出水,对水体的搅动力小,有利于污泥的去除。
二 作图说明同样是一个剖面图和一个带有尺寸的图。
带尺寸的图是从课本上拍的,就标上尺寸吧。
剖面图是在网上搜的,大概类似就好。
三 设计参数池型采用辐流沉淀池,其设计参数如下:日平均处理水量d m Q /150003= 设计人口为5万,拟设计一座,远期增加一座。
氧化沟混合液浓度为3000mg/L ,回流污泥浓度为Cu=10000mg/L ,回流比R=100%。
表面负荷取值范围为0.6-1.0)(h m m 23/,取为0.8)(h m m 23/, 则沉淀部分水面面积:2'6.3908.0224/15000m nqQ F =⨯==2)实际水面面积:22226.415423142.34m D F =⨯==π 3)实际表面负荷:)/(75.026.415224/1500023'h m m nF Q q ⋅=⨯==4)单池设计流量:h m n Q Q /5.312224/1500020=== 5)校核堰口负荷:DQ q π6.320'1⨯= =23142.36.325.312⨯⨯⨯=)/(7.1)/(60.0m s L m s L ⋅<⋅ 校核固体负荷:FN Q R q W 24)1(0'2⨯+= =26.4152435.312)11(⨯⨯⨯+ =)/(150)/(36.10822d m kg d m kg ⋅<⋅6)澄清区高度:设沉淀时间h t 0.4=,(取值范围为2.0-5.0)则有:m F t Q h 01.326.4150.45.3120'2=⨯== (有效水深) 径深比:64.701.323'2==h D ,处于6-12之间,合设计要求。

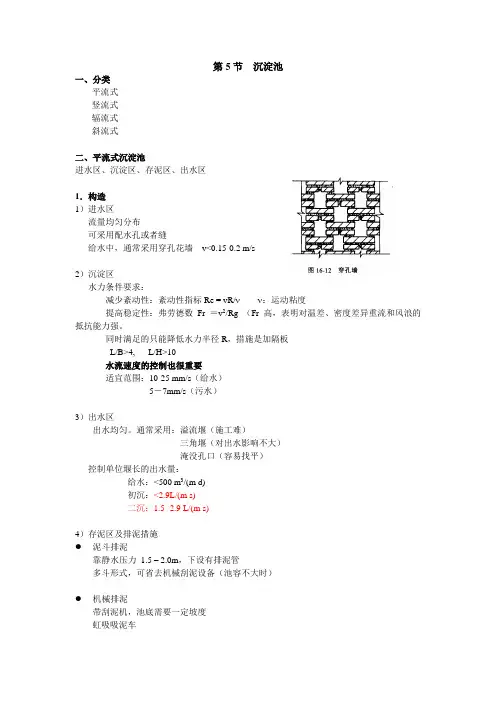

第5节沉淀池一、分类平流式竖流式辐流式斜流式二、平流式沉淀池进水区、沉淀区、存泥区、出水区1.构造1)进水区流量均匀分布可采用配水孔或者缝给水中,通常采用穿孔花墙v<0.15-0.2 m/s2)沉淀区水力条件要求:减少紊动性:紊动性指标Re = vR/νν:运动粘度提高稳定性:弗劳德数Fr =v2/Rg (Fr高,表明对温差、密度差异重流和风浪的抵抗能力强。
同时满足的只能降低水力半径R,措施是加隔板L/B>4, L/H>10水流速度的控制也很重要适宜范围:10-25 mm/s(给水)5-7mm/s(污水)3)出水区出水均匀。
通常采用:溢流堰(施工难)三角堰(对出水影响不大)淹没孔口(容易找平)控制单位堰长的出水量:给水:<500 m3/(m d)初沉:<2.9L/(m s)二沉:1.5- 2.9 L/(m s)4)存泥区及排泥措施●泥斗排泥靠静水压力1.5 – 2.0m,下设有排泥管多斗形式,可省去机械刮泥设备(池容不大时)●机械排泥带刮泥机,池底需要一定坡度虹吸吸泥车2.设计计算1)设计参数的确定✧u0或T0由沉淀实验得到选u0时,絮凝性颗粒-----池深要与实验柱高相等选T0时,无论颗粒的性质如何-------池深要与实验柱高相等考虑水流的影响u设=u0/1.25-1.75 T设=1.5-2.0 T0在数值上,q设=u设根据经验:q设(m3/m2h)T设(h) 给水处理(混凝后)1-2 1-3初次沉淀池 1.5-3 1-2 二次沉淀池(生物膜法后)1-2 1.5-2.5(活性污泥法后)1-1.5 1.5-2.52)设计计算✧以q来计算A =Q/q设L=3.6 v T;T:水力停留时间水流流速v=10-25mm/s(给水)5-7mm/s(污水)宽度B=A/L✧以T来计算计算有效体积V =Q T选池深H(3.0-3.5m)计算B=V/(LH) L=3.6 v T校核水流的稳定性,Fr =10-4~10-5之间。
第二章污水的物理处理城市污水处理系统构成出水进水污泥消化池浓缩池二沉池生物池初沉池沉砂池格栅脱水车间处置污泥回流剩余污泥鼓风机内回流沼气利用一级处理二级处理(物理处理)(生物处理)√√√√第二节沉淀和沉淀池•沉淀就是利用重力沉降将比水重的悬浮颗粒从水中去除的操作。
主要是有机悬浮物•沉淀是废水处理用途最广泛的单元操作之一。
•沉淀池是分离悬浮颗粒的一种主要处理构筑物。
沉淀池三种流态平流式竖流式辐流式沉淀池功能分区•每种沉淀池均包括进水区、沉淀区、出水区、污泥区和缓冲区5个功能区。
–进水区和出水区的作用是进行配水和集水,使水流均匀地分布,提供尽可能稳定的水力条件。
–沉淀区是可沉颗粒与水分离的区域。
–污泥区是泥渣贮存、浓缩和排放的区域。
–缓冲区是分隔沉淀区和污泥区的水层,防止泥渣受水流冲刷而重新浮起。
沉淀池设计计算的一般规定1)设计流量应按分期建设最大设计流量计算;–在合流制处理系统中,应按降雨时的设计流量计算,沉淀时间不宜小于30分钟。
2)沉淀池的个数或分格数n≧2个,并宜按并联系列设计。
3)当无实测资料时,城市污水沉淀池的设计数据可参照有关手册选用,工业废水沉淀池的设计数据应按实际水质试验确定,或参照类似工业废水的运转或试验资料采用。
4)池子的超高h≧0.3m。
15)一般沉淀时间t ≧ 1.0h;有效水深h=2~4m,对辐流沉淀池指池边水深。
2沉淀池的表面负荷一定时,有效水深与沉淀时间之比亦为定值,即H/t=q 6)沉淀池缓冲层高度h= 0.3~0.5m。
47)污泥斗斜壁与水平面的倾角,方斗不宜小于60°,圆斗不宜小于55°8)排泥管直径D ≧ 200mm。
9)机械排泥可连续或间歇排泥。
不用机械排泥时应每日排泥,初次沉淀池的静水头≧1.5m(HO);二次沉淀池的静水头,生物膜法后≧1.2m,2曝气池后≧0.9m。
10)采用多斗排泥时,每个泥斗均应设单独的闸阀和排泥管。
11)当每组沉淀池有2个以上时,为使每个池的入流量均等,应在入流口设置调节阀门,以调整流量。
沉淀池沉淀池是利用重力沉降作用将密度比水大的悬浮颗粒从水中去除的处理构筑物,是废水处理中应用最广泛的处理单元之一,可用于废水的处理、生物处理的后处理以及深度处理。
在沉砂池应用沉淀原理可以去除水中的无机杂质,在初沉池应用沉淀原理可以去除水中的悬浮物和其他固体物,在二沉池应用沉淀原理可以去除生物处理出水中的活性污泥,在浓缩池应用沉淀原理分离污泥中的水分、使污泥得到浓缩,在深度处理领域对二沉池出水加絮凝剂混凝反应后应用沉淀原理可以去除水中的悬浮物。
沉淀池包括进水区、沉淀区、缓冲区、污泥区和出水区五个部分。
进水区和出水区的作用是使水流均匀地流过沉淀池,避免短流和减少紊流对沉淀产生的不利影响,同时减少死水区、提高沉淀池的容积利用率;沉淀区也称澄清区,即沉淀池的工作区,是沉淀颗粒与废水分离的区域;污泥区是污泥贮存、浓缩和排出的区域;缓冲区则是分隔沉淀区和污泥区的水层区域,保证已经沉淀的颗粒不因水流搅动而再行浮起。
沉淀池的原理沉淀池是利用水流中悬浮杂质颗粒向下沉淀速度大于水流向卜流动速度、或向下沉淀时间小于水流流出沉淀池的时间时能与水流分离的原理实现水的净化。
理想沉淀池的处理效率只与表面负荷有关,即与沉淀池的表面积有关,而与沉淀池的深度无关,池深只与污泥贮存的时间和数量及防止污泥受到冲刷等因素有关。
而在实际连续运行的沉淀池中,由于水流从出水堰顶溢流会带来水流的上升流速,因此沉淀速度小于上升流速的颗粒会随水流走,沉淀速度等于卜-升流速的颗粒会悬浮在池中,只有沉淀速度大于上升流速的颗粒才会在池中沉淀下去。
而沉淀颗粒在沉淀池中沉淀到池底的时间与水流在沉淀池的水力停留时间有关,即与池体的深度有关。
理论上讲,池体越浅,颗粒越容易到达池底,这正是斜管或斜板沉淀池等浅层沉淀池的理论依据所在。
为了使沉淀池中略大于上升流速的颗粒沉淀下去和防止已沉淀下去的污泥受到进水水流的扰动而重新浮起,因而在沉淀区和污泥贮存区之间留有缓冲区,使这些沉淀池中略大于上升流速的颗粒或重新浮起的颗粒之间相互接触后,再次沉淀下去。
