S变频器操作说明

前言
前言
感谢您选用德力西（杭州）变频器有限公司生产的 CDI9100-S 系列变频调速器。
在使用 CDI9100-S 系列变频器之前,请您仔细阅读本手册，以保证正确使用。不正确 的使用可能会造成变频器运行不正常、发生故障或降低使用寿命，乃至发生人身伤害事 故。因此使用前应认真阅读本说明书，严格按说明使用。本手册为标准附件，务必请您 阅读后妥善保管，以备今后对变频器进行检修和维护时使用。
开箱时，请认真确认以下内容： 1、产品在运输过程中是否有破损，零部件是否有损坏、脱落，主体是否有碰伤现象。 2、本机铭牌所标注的额定值是否与您的订货要求一致，箱内是否包含您订购的机器、 产品合格证、用户操作手册及保修单。
本公司在产品的制造及包装出厂方面，质量保证体系严格，但若发现有某种检验遗 漏，请速与本公司或您的供货商联系解决。
本手册除叙述操作说明外，还提供接线图供您参考。如果您对本产品的使用存在疑 难或有特殊要求， 可以联系本公司各地办事处或经销商，当然您也可以直接致电我公司 总部客户服务中心，我们将竭诚为您服务。
本手册包含0.4KW~1.5KW功率等级的CDI9100-S系列变频器使用说明，内容如有变 动，恕不另行通知。
警告
未经书面许可，违者将对所造成的 损害追究法律责任。
第I页
目录
目录
第一章 安全运行及注意事项 .................................................................................................1 第二章 产品信息 .....................................................................................................................2

一个很好的例子就是推荐使用电缆Belden®295xx（xx决定了规格）。此电缆具有4个XLPE 隔离导线，周围覆盖了100％的金属薄片和85％的铜丝屏蔽（带排扰线），该铜丝编织屏蔽又 被PCV套管包裹。
同样可以使用其他类型的屏蔽电缆，但是这些类型的选择可能限制电缆的允许长度。特别是 一些新型的电缆将4个THHN导线扭在一起，并且用一个金属薄片屏蔽紧紧包裹着。这种构 造能够大大增强电缆所需的负荷电流，同时也降低了整个变频器的性能。除非用户在特殊距 离下测试变频器接有这些电缆时的运行情况，否则不推荐用户使用这些电缆，并且它们的性 能由于受到导线长度的限制而不确定。
1． 所有变频器 － 用户或电力公司通过将功率因数修正电容器接入或切出系统来修正功率因数。 － 电源有超过 6000V 的间歇电源峰值。这些峰值可能是由其它在线设备或如雷击这样的 事件引起的。 － 电源发生频繁中断。
2．5HP 或更小的变频器（除上面的“1”之外） － 最近的供电变压器容量应大于 100kVA 或可承受的短路（故障）电流大于 100,000A。 － 变频器进线阻抗小于0.5%。
EMC兼容性 详细情况参阅1-29页的CE一致性。
安装/接线 1-9
电缆槽和导线管 如果在安装中使用电缆槽或大的导管，请参阅《脉宽调制（PWM）交流变频器的接地和接线 指南》出版号：DRIVES-IN001，中所述的内容。
注意事项：为了避免感应电压可能引起的电击事故，应将导线管中未用电线的 两端予以接地。基于同样原因，如果正在维修或安装某变频器时，应严禁使用 所有与其公用导线管的变频器。这样可最大程度减少电动机导线“交叉耦合” 引起的电动机事故。
Removing the Cassette 移除盒
Proper tightening torque for reassembly is 6 lb.-in. 重新组装上紧扭矩6 lb Removing the Side Covers 移除侧面的机壳

新建项目输入项目名称指定项目路径点击按钮点击设置PG/PC（使用 USB 编程电缆连结）点击按钮，再次点击按钮，达成PG/PC 设置点击设置PG/PC（使用网线连结）选择用于通信的网卡点击这里点击上图标志（接口信息）按钮，弹出以下所示对话框（如显示？可能是软件版本低）勾选点击上图标志（接口信息）按钮，弹出以下所示对话框（如显示？可能是软件版本低）勾选点击按钮待软件左边显示如上图，点击按钮，点击这里点击上图标志（在线）按钮点击按钮点击这里点击上图标志（恢复出厂设置）按钮点击按钮达成后，出现以下界面双击这里双击上图标志（自动组态）按钮注意这里点击按钮，达成后出现以下界面点击按钮第一步：右击这里第二步：单击这里单击 OK 按钮第一步：双击这里第二步：选择组 0 的扫描时间选择组 0反向信号连结正向信号连结或门输入端1或门输入端0第一步：双击这里故障复位变频器启动注意：假如没有整流模块时，变频器启动信号直接连结到电机模块的P840；并将 r20047 连结到 p852。

注意：这两个参数必定在做完电机辨别此后再设定严禁正向运转严禁反向运转第一步：单击这里变频运转注意箭头方向变频故障抱闸输出注意：抱闸输出要在下边设置好抱闸条件此后，才能设置，不然找不到参数选择就绪第一步：双击这里最后点击这里第二步：设置速度给定输入种类第四步：点击这里并依据实质状况设定第一步：双击这里第三步：设置模拟量死区注意： TB30 的设置与 TM31 的设置近似，不过 TB30 集成在 CU 上，而且 TB30 只好选择 -10V~10V 信号，可是能够在 Scaling 里改正其合用范围。

点击这里并依据实质状况设定设置信号输出种类频次点击这里并依据实质状况设定设置信号输出种类电流第二步：单击这里第一步：双击这里矢量控制最后点击这里带编码器直接点击这里直接点击这里应用在重载场合最后点击这里一般旋转电机最后点击这里输入正确的电机参数最后点击这里直接点击这里直接点击这里选择电机辨别而后点击这里选择抱闸方式选择选择外面抱闸而后点击这里点击这里进行编码器设置编码器设置达成后点击这里编码器脉冲八线ABZ反编码器注意电压四线 AB 相编码器无零位标志最后点击这里静态和动向辨别最后点击这里直接点击这里检查与实质能否符合设置加减速时间最后点击这里直接点击这里双击这里选择就绪编码器故障致使无编码器运转，持续运转，报警或门输出端给变频器使能迅速励磁双击这里点击这里设置关抱闸条件点击这里设置开抱闸条件第一步：点击这里第二步：设置关抱闸转速第三步：点击这里第四步：点击这里设置电流百分比设置开抱闸条件（电流）最后点击这里双击这里再点击这里反转信号上文提到的严禁正反向信号参数设置达成后，开始电机的静态动向辨别第一步：双击这里第三步：点击这里第二步：点击这里第一步：点击这里按钮 1按钮 0第二步：勾选这里静态辨别：单击按钮 1，变频器启动，电机不会转动，等候变频器自动停止后单击按钮0；第五步：点击这里第四步：点击这里第三步：点击这里第一步：点击这里第二步：点击这里第五步上传项目结束后，保留项目。

SY5000系列变频器简明操作指南第一部分：变频器端子说明1.主回路端子：2.控制回路端子：3.接线图输入三相电源 380V50/60HZ输入三相电源380V50/60HZ220V第二部分：变频器键盘介绍控制面板键盘1.显示格式键盘上共有5位8段红色LED 监视器，用来显示运行状态、功能代码、参数值、故障码等。

2. 指示灯RUN:绿色RUN 指示灯点亮,表示变频器处于运行状态.ERR:红色ERR 指示灯点亮并闪烁,表示变频器发生故障或错误.第三部分：变频器的参数设置1. 变频器通电1.1接线完毕，确认端子外罩安装好之后，闭合电源。

1.2通电状态确认1.2.1变频器通电后，若工作正常，LED 数码管显示0，运行指示灯RUN 和故障及错误指示灯ERR 均熄灭。

1.2.2 当输入电源电压过低时，变频器通电后，LED 数码管显示P.oFF 并且闪烁，同时故障及错误指示灯ERR 点亮并闪烁。

2.变频器的基本参数设置【说明】变频器带动马达运转，需要设置的参数为控制运行信号的参数和频率来源的参数。

2.1 运行信号的设置:运行信号与b-001参数的设定有关2.1.1 启停方式为键盘控制启停时，设 b-001为“5”,即变频器的默认值；2.1.2 外部控制启停时，即端子SF 、SR 控制运行有效，设b-001为“0”； 2.1.3 显示单元RUN 指示灯状态表示变频器是否得到运行信号。

2.2 频率信号的设置:神源变频器有8种频率设定方式，按优先级顺序为：PID>点动>多段速>模拟电压（含外接电位器）>模拟电流>键盘电位器>脉冲/UP-DOWN>键盘数字设定（所有设定为0时均表示无效）【说明】“频率信号来源”的默认方式为“键盘电位器设定频率”。

如按某种方式设定频率，就需将此方式设为有效，高优先级的设为有效，低优先级的方式自动失效。

3.常用参数设置(实例)3.1加速/减速时间的设置:变频器出厂时默认的加速/减速时间为15S.⏹ 变频器加速时间（由0.00HZ 到50.00HZ 的时间）由参数b-017决定； ⏹ 变频器减速时间（从50.00HZ 到0.00HZ 的时间）由参数b-018决定； 3.2 停车方式的设置：变频器停车有减速停车与自由停车二种方式，由E046参数决定。

2-4、安装空间选择 SY3200 系列变频器垂直安装时，要留有足够的散热空间，以保证有效地冷却。
6
出风口
出风口 出风口
大于150mm
大于 mm
FWD REV
JOG LCL RUN
FLT
大于 mm
MON NEG
Hz
S
%
A
MODE
△
△
ENTER
FWD REV
>> JOG
RUN
STOP RESET
CAUTION
7
●所有引线的耐压须与变频器的电压等级相符。 不遵守这一条警告会导致人身伤害。
当心
●核实变频器的额定电压和 AC 电源电压相一致。 不遵守这一条,当心会导致人身伤害或着火。 ●变频器不能进行耐压试验。 否则易引起半导体元件的损坏。 ●按指定的拧紧扭矩来拧紧端子螺钉。 不遵守这一条,可能会引起装置损坏。
如果上述任一检查项目不满足，请和本公司或代理商联系。
1-1-2、检查铭牌数据
铭牌数据 以型号 SY3200- G1R5T4 为例
型号规格 输入规格 输出规格 机器编号
MODEL：SY3200-G1R5 T4 INPUT：AC 3PH OUTPUT：AC 3PH SER NO：
1.5KW 50/60Hz 3.7A
3、接线 ……………………………………………………………………………………………7
3-1、外围设备和任选件的接线………………………………………………………………9 3-2、连接图………………………………………………………………………………………10 3-3、主回路的接线………………………………………………………………………………11 3-4、接地…………………………………………………………………………………………15 3-5、控制电路的接线……………………………………………………………………………15 3-6、接线检查……………………………………………………………………………………17

修订本
日期 01 / 03 / 2006 16 / 03 / 2007 修订 A B 说明 最新软件版本 SW Ver 1.02 更新图表和漏印。新规格。规格更新。 软件版本 1.3 的软件更新（2）
3
SDRIVE 700
POWER ELECTRONICS
目录
安全规范 ...................................................................................................................................... 1. 绪论 ...................................................................................................................................... 1.1. 指定型号..................................................................................................................... 1.2. 产品详述..................................................................................................................... 安装和连接................................................................................................................

三菱变频器操作按键表示
单位/运行状态显示
操作面板
1 按MODE 键改变监视状态
单次按MODE 键，将一次切换到监视模式、频率设定模式、参数设定模式、运行模
式、帮助模式。

2 显示监视器显示运转中的指令1）EXT 指示灯
亮表示外部操作2）PU 指示灯亮表示PU 操作3）
EXT 和PU 灯同时亮表示PU 和外部操作组合方式
注：1）按SET 键超过1.5秒能把电流监视模式改为上电监视模式
2）在报警监视模式按SET键超过1.5秒能显示最近4 次的错误指示进入参数设定模式
1、更改参数P77（参数写入禁止选择）为2。

2、更改参数P79（操作模式选择）：按现场实际控制方式选择。

（一般设定为3-
- 外部和PU组合方式设定）。

（减速
时间）、参数P9（电子过电流保护—1.1 倍电机额定电流）。

升降段注意多段
速
频率设定，根据端子接线情况设定是使用高P4、中P5、低P6哪两个参数设定。

4、在参数写入时应按住SET键1.5秒写入设定值并更新。

5、如在设定时依旧有问题可查找说明书的出错对策。

参数拷贝和复制
出错（报警）定义
操作面板显示 E.OC1
名称加速时过电流断路
内容加速运行中，当变频器输出电流超过额定电流的200％时，保护回路动作，停止变频器输出
仅给R1,S1 端子供电，输入启动信号时，也为此显示
检查要点是否急加速运转
自适应调整：pr71=3,pr80=7.5,pr81=4,
然后设定pr96=1,按fwd 键，屏幕显示1,2,3，自适应设定完成。

目录一、安全须知 0二、概述 (2)三、技术指标 (3)四、产品参数列表 (4)五、结构特性与安装 (7)腔体内部结构 (11)六、工作原理及主要元器件 .................................. 错误!未定义书签。

七、显示屏显示界面 (13)八、安装注意事项 (15)十、保养与维护 (19)十一、储存与运输 (19)十二、开箱检查 (20)一、安全须知为了您的人身和设备安全，在使用本变频器之前，请仔细阅读本章节内容，并在以后的搬运、安装、调试、运行、维修过程中严格执行。

1、使用警告和标识定义关于对特定条件及其它会导致人员伤害或设备损坏的警告本符号提示如果不按要求操作，可能导致死亡、重伤或严重的财产损失。

本符号提示如果不按要求操作，可能使身体受伤或设备损坏。

本符号说明操作时需注意的事项。

本符号提示一些有用的信息。

2、安全须知2.1、非专职人员不得擅自操作本设备！2.2、设备外壳必须良好接地！2.3、禁止直接对连接到变频器上的电缆进行绝缘摇测！2.4、接线时请注意输入接线柱标志 R、S、T(电源)和输出接线柱标志 U、V、W（电机）不得接错！2.5、将变频器从地面运至工作地点第一次上电前或长期存放之后再上电，应确认内部完好、无积露！2.6、不得随意改变本说明书规定的配接设备！2.7、设备应避开有淋水的地方！2.8、变频器防爆及电气性能，出厂前均已检验合格，严禁用户改动变频器壳体的结构和电气参数，并做好隔爆面的防护，避免磕碰划伤！2.9、设备在带电情况下，严禁松动隔爆壳紧固件，在检修或处理故障时，请注意“严禁带电开盖”、“断电后 15分钟开盖”！2.10、断电后15分钟，才允许打开前门！2.11、检修被驱动设备时，务必断开变频器的隔离开关！2.12、检修变频器前，断开隔离开关，并断开前级电源！二、概述1、适用范围矿用隔爆兼本质安全型交流变频器（以下简称变频器）适用于交流50Hz、电压660V或1140V供电系统、630kW 及以下三相交流永磁同步电动机的调速控制。

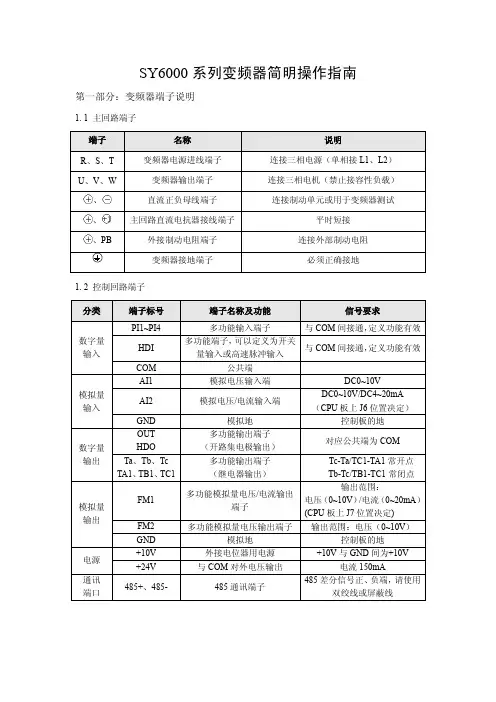

SY6000系列变频器简明操作指南第一部分：变频器端子说明1.1主回路端子、、、PB1.2控制回路端子1.3接线图制动单元可编程输入端子第二部分：变频器键盘显示及操作键盘显示及按键定义图2.1 功能指示灯说明：2.2 数码显示区：5位LED显示，可显示设定频率、输出频率等各种监视数据以及报警代码。

第三部分：变频器的参数设置3.1变频器通电3.1.1接线完毕，确认端子外罩安装好之后，闭合电源。

3.1.2通电状态确认a.变频器初次通电后，若工作正常，LED数码管显示50.00并闪烁，运行指示灯RUN和故障指示灯ERR均熄灭。

b.当输入电源电压过低时，变频器通电后，LED数码管显示P.oFF并且闪烁，同时故障及错误指示灯ERR点亮并闪烁。

c.变频器提供显示多种状态参数，可由功能码FA.06、FA.07、FA.08按二进制的位选择该参数是否显示，在显示状态下，按“SHIFT”可循环切换，并具有断电记忆功能。

3.2变频器的基本参数设置【说明】变频器带动马达运转，需要设置的参数为控制运行信号的参数和频率来源的参数。

3.2.1运行信号的设置:运行信号与F0.00参数的设定有关a.启停方式为键盘控制启停时，设F0.00为“0”，即变频器的默认值；b.外部控制启停时，即端子控制运行有效，设F0.00为“1”；c.通讯控制启停时，设F0.00为“2”；d.显示单元RUN指示灯状态表示变频器是否得到运行信号。

3.2.2频率信号的设置:SY6000变频器有9种频率设定方式（根据F1.01选择）【说明】“频率信号来源”的默认方式为“键盘数字设定频率”。

如按某种方式设定频率，就需通过指令选择设置为此方式。

SY6000变频器提供主、辅两种频率源，可以单独使用，也可以叠加使用。

3.3常用参数设置(实例)3.3.1加速/减速时间的设置:a.SY6000系列变频器出厂时默认的加速/减速时间与机型有关：5.5kW及以下为10s；7.5-30kW为20s；37kW及以上为40s。

S60系列迷你型变频器使用说明书资料版本 V1.1归档日期 2022-03-31企业标准： Q/913703SSC002-2019山东深川变频科技股份有限公司为客户提供全方位的技术支持，用户可 与就近的山东深川变频科技股份有限公司办事处或客户服务中心联系， 也可直接与制造商联系。

版权所有，保留一切权利。

内容如有改动，恕不另行通知。

总 部：山东深川变频科技股份有限公司客户热线：400-812-8821技术支持：400-812-6621质量反馈：400-812-0778投 诉：400-812-6125网 址：目录第1章产品介绍 (1)1.1命名规则 (1)1.2铭牌 (1)1.3型号与技术参数 (2)1.4技术规范 (2)1.5产品外形图、安装孔位尺寸 (3)第2章键盘操作和电气接线 (5)2.1操作键盘说明(键盘不支持外引) (5)2.2键盘操作流程 (5)2.3接线方式 (6)2.4主回路端子功能说明 (7)2.5控制端子示意图及功能说明 (7)第3章参数功能说明 (8)第4章故障检查与排除 (19)4.1故障信息与排除方法 (19)4.2常见故障及其处理方法 (20)S60系列迷你型变频器说明书 第1章 产品介绍第1章 产品介绍!注意1. 不能将输入电源连到输出端U、V、W，否则引起变频器损坏！2.上电后不要打开盖板，否则有触电危险！3.若要进行参数自学习，请注意电机旋转中伤人的危险，否则可能引起事故！4.请勿带电对设备进行维修及保养，否则有触电危险！5.确认变频器直流母线电压低于36V 以后才能对变频器实施保养及维修，否则电容上残余电荷对人造成伤害！6.没有经过专业培训的人员请勿对变频器实施维修及保养，否则造成人身伤害或设备损坏！1.1 命名规则S60 - 2.2 T41.2 铭牌第1章 产品介绍 S60系列迷你型变频器说明书 1.3 型号与技术参数变频器型号 输入电压 输出电流A 适配电机KWS60-0.4S/T2单相或三相220V±15% 2.5 0.4S60-0.75S/T2 5.0 0.75 S60-1.5S/T2 7.0 1.5 S60-2.2S/T2 9.6 2.2S60-0.4T4三相380V±15%1.2 0.4S60-0.75T4 2.5 0.75 S60-1.5T4 3.7 1.5 S60-2.2T4 5.0 2.2 S60-3.0T4 7.0 3.0 S60-3.7T4 8.8 3.7 S60-4.5T4 10.0 4.5 1.4 技术规范项目 规格输入 额定电压T4系列：三相380V，±15%S/T2系列：三相/单相220V，±15% 频率 50/60Hz ±5%输出电压 T4系列：三相0～380V；S/T2系列：三相0～220V频率 0～999Hz控制性能 控制模式 开环矢量控制、V/F控制启动力矩 开环矢量控制：0.5Hz 180%,VF控制：0.5Hz 150%保护功能 多种保护功能包括过压、过流、过热、过载、欠压、短路等，全方位保护变频器可靠运行环境 存储工作温度 存储温度：-20～60℃；工作环境温度：-10～40℃； 环境温度在40℃以上时，请降额使用，阳光不直射结构 防护等级、振动 IP20防护，0.6G以下振动S60系列迷你型变频器说明书 第1章 产品介绍 1.5 产品外形图、安装孔位尺寸产品外观1：固定螺丝孔2：规格品牌3：电机输出端子4：外部输入/输出端子5：操作键盘6：电源输入端子7：接地端子产品尺寸(mm)第1章 产品介绍 S60系列迷你型变频器说明书变频器型号 HWDH1W1D1安装孔径S60-0.4S/T2 1429092.6130739.5φ4.7S60-0.75S/T2 S60-1.5S/T2 S60-2.2S/T2 S60-0.4T4 S60-0.75T4 S60-1.5T4 S60-2.2T4 S60-3.0T4 S60-3.7T4 S60-4.5T4S60系列迷你型变频器说明书 第2章 键盘操作和电气接线第2章 键盘操作和电气接线2.1 操作键盘说明(键盘不支持外引)2.2 键盘操作流程1. 画面选择2. 参数设定在画面选择模式中，按ENTER进入参数设定。

eh620s变频器说明书摘要：一、引言二、产品概述1.产品型号2.产品功能3.产品特点三、操作方法1.接线2.参数设置3.运行操作四、维护与故障排除1.日常维护2.故障现象及处理方法五、注意事项六、附录1.技术参数2.安装尺寸3.接线图正文：一、引言本文主要介绍eh620s 变频器的使用说明书，包括产品概述、操作方法、维护与故障排除以及注意事项等内容，旨在帮助用户更好地理解和使用该产品。

二、产品概述eh620s 变频器是一款高性能、多功能的三相变频器，适用于各种工业自动化控制领域。

它具有以下特点：1.采用先进的控制算法，调速性能稳定；2.体积小巧，安装方便；3.操作简便，易于维护。

三、操作方法1.接线首先，根据变频器接线图进行接线，注意接线时要确保电源、负载、控制信号等各部分连接正确。

2.参数设置使用参数设置器或通过通讯接口对变频器进行参数设置，具体参数设置方法可参考产品说明书。

3.运行操作在确保接线和参数设置正确的情况下，打开电源，启动变频器，进行运行操作。

根据需要可进行速度调节、停止等操作。

四、维护与故障排除1.日常维护定期检查变频器运行状况，注意保持设备清洁，避免过载、短路等异常情况。

2.故障现象及处理方法若出现故障，可根据故障现象进行排查，如需专业维修，请联系售后服务人员。

五、注意事项1.在使用过程中，确保变频器远离高温、潮湿、易燃易爆等环境；2.接线时，请使用足够截面积的导线，以避免线损；3.操作时，请遵循安全规范，避免触电等危险。

六、附录1.技术参数本变频器技术参数包括额定电压、额定频率、额定电流等，具体参数请参考产品说明书。

2.安装尺寸提供变频器的安装尺寸图，以便用户进行安装规划。

oF）
的铜导线，外加一对绝缘的
XHHW2/RHW-2
制动传感器。
类型 3 500MCM
标准安装
槽等级600V，90 oC 带有 XLPE 绝缘的 3 芯镀锡
AWG
150 马力或更多
（194 oF） RHH/RHW-2
的铜导线和（3）个带有 PVC
套管的裸铜线。
类型 4 500MCM
水，腐蚀性化学药剂，防 槽等级600V，90 oC 带有 XLPE 绝缘的 3 芯镀锡
如果系统中使用了残余电流检测器（RCD）作为接地故障监视器，则只允许选择类型 B（可 调整）的设备，以避免系统误跳闸。
不平衡、不接地或带阻抗接地供电系统 对于相对地的电压超过线电压正常值的125％，或者供电系统未接地的更多信息，则参阅《脉 宽调制（PWM）交流变频器的接线和接地指南》，出版号：DRIVES-IN001。
EMC兼容性 详细情况参阅1-29页的CE一致性。
安装/接线 1-9
电缆槽和导线管 如果在安装中使用电缆槽或大的导管，请参阅《脉宽调制（PWM）交流变频器的接地和接线 指南》出版号：DRIVES-IN001，中所述的内容。
注意事项：为了避免感应电压可能引起的电击事故，应将导线管中未用电线的 两端予以接地。基于同样原因，如果正在维修或安装某变频器时，应严禁使用 所有与其公用导线管的变频器。这样可最大程度减少电动机导线“交叉耦合” 引起的电动机事故。
如果任意一个或所有的这些情况都存在，推荐用户在变频器和电源之间安装一个最小量的阻 抗。这个阻抗可以来自供电变频器本身，变压器和变频器之间的电缆或附加变压器或电抗器。 可以使用在《脉宽调制（PWM）交流变频器的接线和接地指南》，出版号：DRIVES-IN001 技术文献上的信息计算出阻抗的大小。

矢量控制变频器使用手册三相400V系列 0.75kW ～ 22kW 单相200V系列 0.4kW ～ 0.75kW1. 安全注意事项 (7)1-1 重要注意事项 (7)1-2 使用注意事项 (7)1-3 安装注意事项 (8)1-4 搬运和移动注意事项 (8)1-6 运转操作注意事项 (10)1-7 维护检查注意事项 (10)1-8 关于废弃 (11)1-9 其它注意事项 (11)2. 产品的确认和注意事项 (12)2-1 产品的确认 (12)2-2型号的内容含义 (12)2-3 铭牌标签 (13)2-4 使用前的注意事项 (13)3. 安装 (14)3-1 安装场所和保管 (14)3-2 安装方向和空间 (14)3-3 前盖板的安装和拆卸 (18)4. 配线 (20)4-1 端子接线图 (20)4-2 主电路端子构成 (21)4-2-1 主电路端子的说明 (21)4-2-2 主电路端子分布图 (21)4-2-3 主电路端子连接图 (22)4-2-4 推荐线径 (24)4-3 关于布线 (26)4-3-1 布线时的注意事项： (26)4-3-2 布线距离的影响和对策： (26)4-3-3 接地注意事项： (26)4-4 外部制动电阻选型示例 (27)4-5 控制电路端子构成 (28)4-5-1 使用电线线径 (28)4-5-2 控制电路端子排列 (28)4-5-3 控制电路端子(跳线)功能一览 (29)4-6 与外围设备的连接 (30)4-6-1 外围设备连接示意图 (30)4-6-2 外围设备连接说明 (31)5. 操作面板 (32)5-1 操作面板各个部分的名称和功能 (32)5-2 操作面板的按键说明 (33)5-3 操作面板显示模式 (33)5-3-1 版本显示 (33)5-3-2 LCD变频器状态信息区说明 (34)5-3-3 变频器的状态模式 (34)5-3-4 报警显示 (35)5-3-5 频率输入 (35)5-4 基本操作 (36)5-4-1 设置功能代码 (36)5-4-2 确认操作 (37)5-5 特殊功能 (38)5-5-1 变更代码显示操作 (38)5-5-2 报警状态确认操作 (40)5-5-3 监视器显示一览表 (42)6. 运转 (43)6-1 运转前的检查 (43)6-1-1 电源投入前确认 (43)6-1-2 电源投入后确认 (43)6-1-3 变频器试运转 (44)7-1 功能代码程序分区说明 (45)7-2 功能代码表 (46)7-2-1 基本运转功能F10XX～F13XX (46)7-2-2 输入输出相关功能F14XX～F16XX (50)7-2-3 系统相关功能F16XX～F18XX (55)7-2-4 特殊功能F19XX～F20XX (57)7-2-5 图形运转功能F21XX～F22XX (57)7-2-6 显示功能F23XX (59)7-2-7 PID功能F30XX～F33XX (60)7-2-8 供水功能F34XX (63)7-2-9 通信功能F40XX～F41XX (64)7-2-10 电机参数F5XXX (65)7-2-11矢量控制F60XX (66)7-3 功能说明 (67)7-3-1 基本运转功能 (67)7-3-2 输入输出功能 (98)7-3-3 系统相关功能 (111)7-3-4 特殊功能 (120)7-3-5 图形运转功能 (129)7-3-6 PID功能 (144)7-3-7 供水功能 (162)7-3-8 通信功能 (166)7-3-9 电机参数 (169)7-3-10 矢量控制 (173)8. 矛盾与干涉 (183)8-1 矛盾、干涉错误一览表 (183)8-2 警告状态 (186)8-3 报警状态 (186)10. 维护和检查 (191)10-1 维护和检查时的注意事项 (191)10-2 检查项目 (191)10-3 定期检查项目表 (192)10-4 零部件更换 (194)10-5 兆欧表测试 (194)10-6 主电路电气测试 (194)11. 规格尺寸 (196)11-1 标准规格 (196)11-2 通用规格 (198)11-3 通信规格 (200)11-4 保管环境 (200)11-5 外形尺寸 (201)12. 外围设备及选购件 (203)附录A.串行通讯功能 (204)承蒙惠购三垦力达SVA系列高性能矢量控制变频器，深表谢意！[为了安全地使用本机]变频器使用之前，务必仔细阅读本说明书。

日立变频器操作说明S JHEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】SJ300型日立变频器操作说明该变频器采用“标准数字操作器OPE--S”，内部参数我厂已经设定，出厂时设定为“就地”操作，但只需简单调试就能实现“就地/集控”的操作转换。

一.就地操作按“功能键”显示“d001”，按“向下键”直至显示“A- - -”, 按“功能键”显示“A001”，再按“功能键”显示“01”，按“向上键”显示“02”频率由操作器设定，按“存储键”确认。

按“向上键”显示“A002”，按“功能键”显示“01”，再按“向上键”显示“02”运行指令由操作器控制，按“存储键”运行键指示灯亮。

输出频率由F001设定，出厂时设定为50Hz。

按“功能键”显示“A- - -”, 按“向上键”直至显示“d001”输出频率监视，再按“功能键”显示“”即为输出频率，“就地操作”设定完毕。

按“运行键”电动机运行，按“停止/重置键”电动机停止。

二.集控操作按“功能键”显示“d001”，按“向下键”直至显示“A- - -”, 按“功能键”显示“A001”，再按“功能键”显示“02”，按“向下键”显示“01”频率设定由控制端子操作，按“存储键”存储参数。

按“向上键”显示“A002”，按“功能键”显示“02”，再按“向下键”显示“01”运行指令由控制端子操作，按“存储键”确认。

4-20mA控制频率时设定：A101=0、A102=50、A103=20、A104=100。

按“功能键”显示“A- - -”, 按“向上键”直至显示“d001”输出频率监视，再按“功能键”显示“”即为输出频率，现在“频率”的高低由DCS系统4－20mA信号控制，“集控操作”设定完毕。

合上Q3（控制柜内C45单极空气开关）变频器即为“集控”运行，这时电动机的“起动/停止”及“转速”均由DCS系统控制。

*说明：电机正反转以集控为准，就地控制的转向可通过F004设定，“00”为正转；“01”为反转。

S120操作说明1、面板（BOP）操作：1）、传动对象的选择：面板显示屏左上角显示的数字是被激活的传动对象，对应控制单元CU320及其控制下的功率模块。

同时按“FN”和“向上”键，可以该数字闪烁，通过上下键的选择，即可显示选择的传动对象。

其中，对于1#控制单元（+Z2DKG02柜）：01代表1#控制单元CU320；02代表整流单元；03代表1#步进冷床前回转臂拨料机控制系统；04代表2#步进冷床前回转臂拨料机控制系统。

对于1#控制单元（+Z2DKG04柜）：01代表2#控制单元CU320；02代表4#链式冷床控制系统；03代表1#链式冷床控制系统；04代表1#步进冷床控制系统；05代表2#步进冷床控制系统。

选择操作对象，即可对相应对象进行操作，以及查看状态等。

注意：传动对象在显示参数值时不可更改，即显示“P”或“r”时方可更改。

2）、参数的更改：在选择好传动对象后，可以进入想要查找的参数。

改变参数值，须先按动“FN”键，相应的参数位闪烁后方可通过上下键更改，按“P”键确认。

如果不能找到想要查看的参数，须回到传动对象为控制单元（即传动对象显示01），将参数P0003=3，可显示完全参数列表。

参数改动后，显示屏中“S”出现，说明参数存储区“RAM”和“ROM”不一致，此时须常按“P”键三秒钟，将参数写入ROM。

3）、故障复位：控制单元报故障，面板上方红色故障灯点亮，需按“FN”键进行复位。

2、常用参数：r21 输出频率r27 输出电流r31 电机输出转矩r61 编码器实际值r26 直流母线电压r2090 由自动化发送的控制字1（位显示）r2050.1 由自动化发送的控制字2（速度给定）r2089.0 发送给自动化的状态字1（位显示）r2089.1 发送给自动化的状态字2（位显示）P1520 转矩上限幅P1521 转矩下限幅（该值对应参数r333，电机额定转矩）P1120 加速时间P1121 减速时间。

1
S350系列
第一章 概 况
第一章 概 况电压范围：380V/220V±15% ◆输入频率范围：47~63Hz ◆输出电压范围：0~额定输入电压 ◆输出频率范围：0~600Hz ●外围接口特性 ◆可编程数字输入：6 路输入 ◆可编程模拟量输入：VI：0~10V输入，CI：0~20mA 输入 ◆开路集电极输出：1 路输出 ◆继电器输出：2 路输出（7.5kw以下 1 路输出，可扩展） ◆模拟量输出：2 路输出 FM 可选 0/4~20mA 或 0~10V，AM 0~10V（7.5kw以下只 有FM、AM需带扩展卡） ◆可编程高速脉冲HM1输入：1路输入0~50kHz ●技术性能特性 ◆控制方式：无 PG 矢量控制、V/F 控制、转矩控制 ◆过载能力：150% 额定电流 60s；180% 额定电流10s ◆启动转矩：无 PG 矢量控制：0.5Hz/%（SVC） ◆调速比：无 PG 矢量控制：1：100 ◆速度控制精度：无 PG 矢量控制：±0.5%最高速度 ◆载波频率：1.0k~15.0kHz ●功能特性 ◆频率设定方式：数字设定、模拟量设定、串行通讯设定、多段速、PID设定等。 ◆PID 控制功能 ◆多段速控制功能：16 段速控制 ◆摆频控制功能 ◆瞬时停电不停机功能 ◆自动电压调整功能：当电网电压变化时，能自动保持输出电压恒定 ◆提供多达 25 种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护 功能。
在某些情况下，甚至在
中所述的内容也会导致重大的事故。所以在
任何情况下要遵守这些重要的注意事项。
★
为了确保正确的运行而采取的步骤。
警告标记呈现在变频器的 上。 使用变频器时要遵守这些指导。
WARNING
Read the user manual before operation. Risk of electrical shock.Wait 10 minutes after removing power before servicing. Do not connect AC power to output terminals U/T1,V/T2 and W/T3.

SHUPER第一章安全注意事项与检査1.1安全注意事项•绝不可将交流电源接至变频器输出端U、V、W等端子。

•在接通电源后，不可实施配线，检查等作业。

•关闭电源，在键盘显示熄灭后5分钟之内，请勿触摸机内电路板及任何零部件，且必须用仪表确认机内电容已放电完毕，方可实施机内作业，否则有触电的危险。

•人体静电会严重损坏内部MOS场效应电晶体等，未采取防静电措施时，请勿用手触摸印刷电路板及IGBT等内部器件，否则可能引起故障。

•使用时，变频器的接地端子（E或兰）请依据国家电气安全规定和其它有关标准正确、可靠的接地。

本装置在通电后,请勿接触内部线路板及其元器件，以免触电危险。

•请勿以拉闸方式（断电）停机，等电机运行停止后才可断开电源。

•符合CE标准必须增加选购输入滤波器附件。

特别注意：只有训练有素的人员允许操作本装置，使用前请详细阅读本说明书中有关安全、安装、操作和维修部分。

本设备的安全运行取决于正确的选型、安装、操作和维护！烁普变频器1.2开箱之后检查烁普SP500系列变频器在出厂Z前均已经过测试和品质检验。

在购买后，开箱之前请检查产品的包装是否因运输不慎而造成损伤，产品的规格、型号是否与订购之机种相符。

如有问题，请联络本公司或经销厂商。

• 检查内部：含本机、使用说明书一本、保修卡一张。

•检查变频器侧面的铭牌，以确定您手上的产品就是所订购Z产品型号说明:SP500 - G - 7R5 T产品代号产品系列代号G：通用型P:风机、水泵专用空W：注塑机专用型SF：针、纺机械专用型H：中频型额定输出容量丄3R7： 3. 7KW5R5： 5. 5KW7R5：7. 5KW093： 93KW110： 110KW132： 132KW4 Br 「B：内含制动单元|——电压等级2： 220V4： 380V6： 660V----- 电源相数T：三相SHUPER 第二章安装及配线2.1使用环境（1）环境温度-10°C-40°C；（2）避免震动；（3）避免高温多湿且无雨水滴淋，湿度小于90%RH （不结露）；（4）防止油、盐及腐蚀性气体侵入；（5）防止水滴、蒸气、粉尘、灰尘、棉絮、金属细粉的侵入；（6）防止电磁干扰、远离干扰源；（7）禁止使用在易燃性、可燃性、爆炸性气体、液体或固体的危险环境。
