某公共卫生间给排水实例

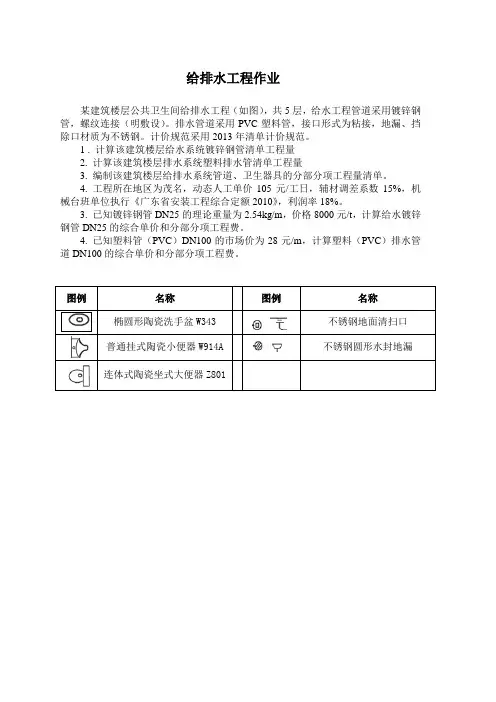

给排水工程作业
某建筑楼层公共卫生间给排水工程（如图），共5层，给水工程管道采用镀锌钢管，螺纹连接（明敷设）。

排水管道采用PVC塑料管，接口形式为粘接，地漏、挡除口材质为不锈钢。

计价规范采用2013年清单计价规范。

1 . 计算该建筑楼层给水系统镀锌钢管清单工程量
2. 计算该建筑楼层排水系统塑料排水管清单工程量
3. 编制该建筑楼层给排水系统管道、卫生器具的分部分项工程量清单。

4. 工程所在地区为茂名，动态人工单价105元/工日，辅材调差系数15%，机械台班单位执行《广东省安装工程综合定额2010》，利润率18%。

3. 已知镀锌钢管DN25的理论重量为2.54kg/m，价格8000元/t，计算给水镀锌钢管DN25的综合单价和分部分项工程费。

4. 已知塑料管（PVC）DN100的市场价为28元/m，计算塑料（PVC）排水管道DN100的综合单价和分部分项工程费。

5003500
WL1
H+0.00
H+1.00
H+0.35
DN15D N 32
D N 25
DN25D N 25
H+0.25
D N 15
D N 15
H+1.00
D N 15
D N 15
H
+
0.
25D N 15
D N 15
H +0.3
5
H+0.35
卫生间给水系统图
三角阀
H +
1.
10
H +0.3
5。

（一）给排水各系统安装施工方案1、卫生间施工卫生间施工采用小流水段施工方法。

A 卫生间给排水管道安装⑴做好楼板预留洞。

⑵排水管道安装前对土建协商作出放线要求，找好卫生器具的甩口尺寸以及甩口高度，由干管、立管到支管依次安装，并在土建封堵楼板洞前再次核定坐标是否准确。

⑶所有管道均采用暗装方式敷设，立管设于管井内，支干管在吊顶内敷设，卫生器具的连接管则埋墙敷设。

在卫生间墙体砌完后，按照各种洁具给水的安装尺寸在墙上开槽，管道沿槽安装，并按照墙体装饰面的厚度预留好尺寸，将管口用丝堵封好。

B.卫生器具的安装⑴安装的工艺流程：安装准备→卫生器具及配件检验→卫生器具的安装→卫生器具配件预装→卫生器具稳装→卫生器具与墙体地坪处理→卫生器具外观检查→通水试验⑵施工要点①所有与卫生器具连接的管道水压试验、闭水试验己完毕，并己办好预、隐预检手续后进行卫生器具的安装。

卫生器具在稳装前应进行检查、清洗。

配件与卫生器具应配套，部分卫生器具应进行预制后再安装。

②卫生器具的排水出口与排水管道的承口的连接必须严密不漏。

③安装中应满足如下要求：位置正确，安装稳定，外观端正，严密性，可拆性能好，安装后防堵塞。

⑶洗涤盆安装①洗涤盆产品应平整无损裂。

排水栓应有不小于8mm直径的溢流孔。

②排水栓与洗涤盆连接时排水栓溢流孔应尽量对准洗涤盆溢流孔以保证溢流部位畅通，镶接后排水栓上端面应低于洗涤盆底。

③托架固定螺栓可采用不小于6mm的镀锌开脚螺栓或镀锌金属膨胀螺栓（如墙体是多孔砖，则严禁使用膨胀螺栓）。

④洗涤盆与排水管连接后应牢固密实，且便于拆卸，连接处不得敞口。

洗涤盆与墙面接触部应用硅膏嵌缝。

⑤如洗涤盆排水存水弯和水龙头是镀络产品，在安装时不得损坏镀层。

⑷大便器安装①大便器安装前，应根据房屋设计，划出安装十字线。

设计上无规定时，蹲式大便器下水口中心距后墙面最小为：陶瓷水封660mm，铸铁水封620mm 左右居中。

②蹲式大便器安装四周在打混凝土地面前，应抹一圈厚度为3.5mm麻刀灰，两侧砖挤牢固。

１. 某写字楼建筑给水系统，二次加压水泵从储水池抽水，其吸水管和压水管总长为50.OOm ，自储水池最低水位至配水最不利点的高度为35.OOm ，若自水泵吸水管路至配水最不利点之间的水头损失为41.5kPa ，水表的水头损失为16.5kPa ，配水最不利点所需的流出水头为2OkPa ，室外绐水管网所提供的压力为180kPa ，试计算水泵的最小扬程。

O43mH 421KPa 205.165.418.935h h h Z H 2kb b ==+++⨯=+++=∑2．某住宅楼二次加压水泵与能提供0.28MPa 压力的室外管网直接连接，引入管至配水最不利点所需静的水压为0.54MPa ，管路系统总水头损失为0.08MPa(含水表的水头损失0.01MPa)。

配水最不利点所需的流出水头为0.05MPa 。

试计算水泵的扬程。

O8mH .3939MPa .028.005.008.054.0H h h Z H 20k b ==-++=-++=∑3．有一6层建筑,采用室外管网直接供水方式，该建筑1～2层为商场(α＝1.5)，总当量数为20；3～6层为旅馆(α＝2.5)，总当量数为125；求该建筑生活给水引入管的设计流量。

按规范应采用平方根法计算设计该建筑给水设计秒流量 S /69L .51252036.22.0N 2.0q g g =+⨯⨯==α4. 某住宅楼共120户，若每户按4人计，生活用水定额取200L ／(人·d)，小时变化系数为2．5，用水时间为24h ，每户设置的卫生器具当量数为8，求最大用水时卫生器具给水当量平均出流概率Uo 。

%45.1%1003600249602.05.2480200%1003600T N 2.0K m q U g h 00=⨯⨯⨯⨯⨯⨯=⨯⨯⨯⨯⨯⨯=5．某办公楼(α＝1.5)的一个公共卫生间内设有蹲式大便器4个(延时自闭式冲洗阀，N=0.5)、小便器4个(自动自闭式冲洗阀，N=0.5)、洗手盆2个(感应水嘴，N=0.5)和拖布池1个(单阀水嘴、N=1.0)，求该卫生间的给水设计秒流量。

公共卫生间给排水计算设计原则：1.合理布局：公共卫生间的给排水系统应根据使用者的需求和空间的大小合理布局，保证使用者的便利性和卫生条件。

2.安全可靠：公共卫生间给排水系统的设计应考虑到给水和排水的安全性和可靠性，确保水在卫生间内的正常供应和排出。

3.省水节能：公共卫生间给排水设计应注重节水和节能，采用节水设备和技术，减少不必要的水量消耗。

使用人数：1.小型公共场所：如小型商家、学校教学楼等，每天使用人数在50人以下。

2.中型公共场所：如商场、办公楼等，每天使用人数在50-200人之间。

3.大型公共场所：如餐馆、机场、医院等，每天使用人数为200人以上。

人均用水量：在计算给排水量时，还需根据不同的场所和使用需求确定人均用水量。

人均用水量的计算一般以每人每次使用卫生间时的用水量为基础。

根据实际情况，一般可以取下列人均用水量进行计算：1.便池用水量：普通便池每次冲洗约6-10升，小流量便池每次冲洗约4-6升。

2.小便器用水量：普通小便器每次冲洗约1-2升，节水小便器每次冲洗约0.5-1升。

3.洗手池用水量：每次洗手约用水0.2-0.5升。

给排水量计算：给排水量计算公式为：给排水量=使用人数×人均用水量举例来说，如果商场每天有150人使用，每人每次上洗手间冲洗便池约8升，每次冲洗普通小便器约1升，每次洗手约用水0.3升，那么该商场的给排水量计算如下：给水量=使用人数×(每次冲洗便池用水量+每次冲洗小便器用水量+每次洗手用水量)=150×(8+1+0.3)=150×9.3排水量=使用人数×(每次冲洗便池用水量+每次冲洗小便器用水量)=150×(8+1)=150×9以上是对公共卫生间给排水计算的简要介绍，具体的计算方法需要根据不同场所、需求和规范进行详细细化。

在实际设计中，还需要考虑到给水和排水管道的直径、材料和坡度等因素，并满足相关的卫生和环保要求。

卫生间给排水施工方案
在卫生间的装修施工中，排水施工方案是至关重要的环节之一。

一个合理的排
水方案不仅可以有效排除卫生间中的污水，还能避免日常使用过程中遇到的问题，如积水、异味等。

本文将介绍卫生间给排水的施工方案。

1. 排水管材料选择
排水管材料的选择直接关系到排水系统的使用寿命和性能。

一般情况下，卫生
间的排水管材料主要有PVC、PPR、PE等。

其中，PVC材料具有耐腐蚀、耐热性
好的特点，是比较常用的排水管材料之一。

2. 排水管道布置
在卫生间施工中，排水管道的布置需要合理设计，避免出现过长、过弯等现象。

一般情况下，排水管道宜采用坡度不小于1%的方式布置，以保证污水的顺畅排除。

3. 细节处理
在排水系统施工中，一些细节问题也需要引起重视。

比如，在排水管道连接处
要采用专业的连接件，确保连接牢固，避免漏水问题的发生。

同时，在排水口的安装处也需要保证地面平整，以确保排水不会受到阻碍。

4. 排水系统检测
排水施工完成后，需要进行排水系统的检测。

可以通过倒水测试等方式来检测
排水系统的性能和是否存在漏水等问题。

只有排水系统经过检测合格，才能保证卫生间的正常使用。

结语
卫生间给排水施工方案对于整个卫生间的使用质量至关重要。

通过选择合适的
排水管材料、合理的布置排水管道、注意细节处理和进行系统检测，可以保证排水系统的正常运行，避免日常使用中的问题发生。

希望本文的介绍可以帮助大家更好地了解卫生间给排水施工方案。

1.计算下图所示给水系统的JL-1、JL-2、JL-3立管长度。

解：（1）JL-1立管1）DN70:标高从-1.300m到1.000m,长度为1.0m-(-1.3)m=2.3m2）DN50: 标高从1.000m到13.100m,长度为13.1m-1.0m=12.1m.（2）JL-2立管1)DN50: 标高从10.600m到13.100m,长度为13.1m-10.6m=2.5m2)DN40: 标高从4.200m到10.600m,长度为10.6m-4.2m=6.4m3)DN32: 标高从1.000m到4.200m,长度为4.2m-1.0m=3.2m（3）JL-3立管1)DN50: 标高从11.950m到13.100m,长度为13.1m-11.95m=1.15m2）N40：标高从5.550m到11.950m，长度为11.95m-5.55m=6.4m。

3）DN32：标高从 2.350m到5.550m，长度为5.55-2.35m=3.2m垂直管道合计：DN70为2.3mDN50为12.1m+2.5m+1.15m=15.75mDN40为6.4m+6.4m=12.8mDN32为3.2m+3.2m=6.4m2.计算下图所示卫生间排水系统中各水平管道的长度。

解：(1) De110 从PL-1 立管中心量至清扫口中心，其长度为：4.4m。

(2)De75 从排水横管三通（1号）量至小便槽三通（2号）其长度为：2.7m；小便槽内两个地漏间之长为：2m；再从PL-1立管中心量至三通（3号）处为：0.6m。

合计 De75:2.7m+2.0m+0.6m=5.3m。

(3)De50 从3号三通处量至最远的地漏处为： 2.8m;从3号三通量至排水栓处为：0.25m+0.25m=0.5m,合计De50：2.8m+0.5m=3.3m 。

2号D e110D e503.某砖混结构住宅给水工程，层高 2.9m，镀锌钢管DN15工程量为100m，DN20工程量为150m，DN25工程量为150m，DN32工程量为200m，以上钢管均不保温；DN40的水平长度为135m，其中需保温部分为90m，DN40的立管穿过3层（不保温），DN50的水平长度为220m，其中需保温部分为120m，DN50的立管穿过4层（不保温）。

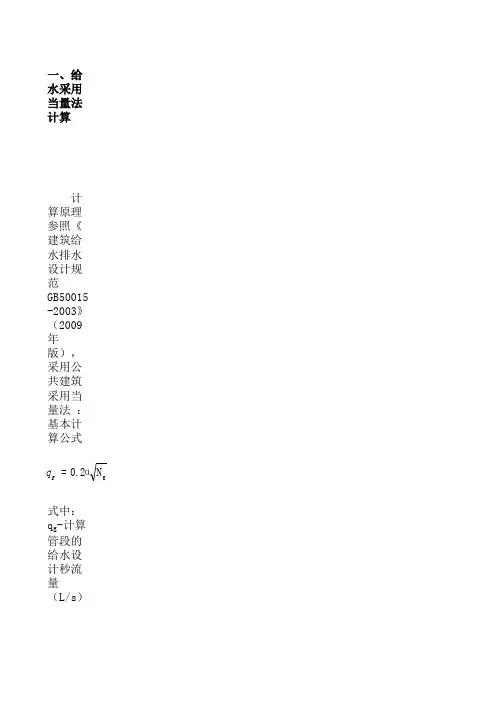

一、给水采用当量法计算
计算原理参照《建筑给水排水设计规范GB50015-2003》（2009年版），采用公共建筑
式中： q g -计算管段的给水设计秒流量（L/s）
N g -计算管段的卫生器具给水当量总数 α-根据建筑物用途而定的系数：3.0
建筑类型：客运站、航站楼、会展中心、公共厕所 二、排水采用当量法计算
计算原理参照《建筑给水排水设计规范GB50015-2003》（2009年版），采
式中：q p -计算管段的排水设计秒流量（L/s）
N p -计算管段的卫生器具排水当量总数
q max -计算管段上最大一个卫生器具的排水流量（L/s）给水当量排水当量
α-根据建筑物用途而定的系数：2.5
g
N α2.0=g q max
12.0q N q p p +=α
），采用公共建筑采用当量法 ：基本计算公式 09年版），采用公共建筑采用当量法基本计算公式 给水设计秒流量（L/s）排水水设计秒流量（L/s）。

安装工程工程量清单编制及造价确定案例南京工业大学土木工程学院2014年9月第一部分管道安装工程案例一、给排水工程1.某办公楼卫生间给排水系统工程设计，如图所示。

根据图示，按照《安装工程量计算规范》及其有关规定，计算出所有给水管道的清单工程量，并写出其计算过程;说明：1、图示为某办公楼卫生间，共三层，层高为3m，图中平面尺寸以mm计，标高均以m计。

墙体厚度为240mm.2、给水管道均为镀锌钢管，螺纹连接。

给水管道与墙体的中心距离为200mm.3、卫生器具全部为明装，安装要求均符合指定标准图的要求，给水管道工程量计算至与大便器、小便器、洗面盆支管连接处止。

其安装方式为：蹲式大便器为手压阀冲洗;挂式小便器为延时自闭式冲洗阀：洗脸盆为普通冷水嘴;混凝土拖布池为500×600落地式安装，普通水龙头，排水地漏带水封;立管检查口设在一、三层排水立管上，距地面0.5m处。

4、给排水管道穿外墙均采用防水钢套管，穿内墙及楼板均采用普通钢套管。

5、给排水管道安装完毕，按规范进行消毒、冲洗、水压试验和试漏。

图某办公楼卫生间给水系统图(一、二层同三层)答案：给水管道工程量的计算：1.DN50的镀锌钢管工程量的计算式：1.5+(3.6-0.2)=1.5+3.4=4.9(m)2.DN32的镀锌钢管工程量的计算式：(水平管：5-0.2-0.2)+[立管：(左1+0.45)+(右1+1.9+3)-4.6+7.35=11.95(m)3.DN25的镀锌钢管工程量的计算式：(立管1：6.45-0.45)+(立管2：7.9-4.9)+[水平2：(1.08+0.83+0.54+0.9+0.9)1×31=6+3+12.75=21.75(m) 4.DN20的镀锌钢管工程量的计算式：(立管7.2-6.45)+[水平管(0.69+0.8)+(0.36+0.75+0.75)] ×3=0.75+10.05=10.8(m)(2.0分)5.DN15的镀锌钢管工程量的计算式：[0.91+0.25+(6.8-6.45)+0.751×3-2.26×3=6.78(m)(1.0分)2 某住宅区室外热水管网布置如图所示。

1 给水系统【例题1.1】某住宅10层，每层12户，属Ⅱ类住宅，每户按3.6人计算，用水定额取300L/（人·d ），小时变化系数取2.3，每户卫生器具的当量数为5，不设集中热水供应。

该建筑设有水池，采用水泵—水箱联合供水系统全天供水。

试计算： 1.最高日用水量d Q ；3m ；2.最大时用水量h Q ；3m ；3.贮水池最小调节容积c V ；3m ；4.生活水箱的最小调节容积x V ，3m ；5.水泵的出水量bq ，LS 。

解：1．最高日用水量33001012 3.6129.61000d Q m ⨯⨯⨯== 2．最大时用水量3129.6 2.312.4224h Q m ⨯==3．贮水池最小调节容积建筑物生活水池的调节容积按最高日用水量的20％~25％计算（《建规》3.7.3条），因计算最小调节容积，按20％计算，贮水池最小调节容积300129.62025.92c V m =⨯=4．生活水箱的最小调节容积 水泵水箱联合供水时，生活水箱的调节容积不宜小于最大用水时用水量的50％（《建规》3.7.5条），生活水箱的最小调节容积为30012.4250 6.21x V m =⨯=5．水泵的出水量有调节容积（贮水池）时，水泵的出水量不应小于最大小时用水量（《建规》3.8.3条），12.4210003.453600b Lq S ⨯≥= 【例题1.2】某住宅4层，每层8户，属Ⅱ类住宅，每户按3.6人计算，用水定额取300L/（人·d ），小时变化系数取2.3，每户卫生器具的当量数为5，室外管网的最小压力满足该建筑使用要求，采用单设水箱的供水方式，全天供水。

计算生活水箱的最小调节容积x V ，3m 。

解：1.最高日用水量330048 3.634.561000d Q m ⨯⨯⨯==2.生活水箱的最小调节容积采用单设水箱的供水方式，生活水箱的最小调节容积按用水人数和最高日用水定额确定 （《建规》3.7.5条），即最高日用水量计算，所以，生活水箱的最小调节容积334.56x d V Q m ==【例题1.3】某住宅10层，每层12户，属Ⅱ类住宅，每户按3.6人计算，用水定额取300L/（人·d ），小时变化系数取2.3，每户卫生器具的当量数为5，室外管网压力不能满足室内用水要求，不设集中热水供应。

卫生间给排水大样图设计总结1、总体布局1） 绘图比例一般是 1:50。

绘图比例只要关系到文字，标注，立管、出户管编号等大小。

平面图中绘图比例一般是 1:100 或是 1:150。

2） 卫生器具的布置。

（一般由建筑上提供，但需要给排水设计人员进行调整）3） 给水、排水立管的布置，或是给水管进户管、排水管排出管的布置。

（一般在平面图中已经布置好）2、给水部分1） 给水管的管径确定要根据采用哪种管材，金属管还是塑料管，卫生间一般采用 pp-r 管材，但是 pp-r 又分为 S5、S4、S3.2、S2.5、S2 五种系列。

如下表所示（冷水管、热水管设计压力的管系列选择表）：同样是 PP-R 管，不同规格计算出来的管径是不同的，水力计算表在 GB/T50349-2005 中有，而在 GB50015-2003 中没有。

2） 给水管道的布置方法，是选择走吊顶还是垫层（现在一般是安装，不选择明装）根据项目具体情况确定，主要考虑阀门的安装，安装在垫层是否与排水管交叉过多等因素。

切记不可在墙内横向锑槽（虽然规范中未明确提出），局部位置勉强可以，但不可长距离横向凿槽。

因为卫生间中经常是空心砖，且一般只有 200 或是 100 的厚度。

横向凿槽对结构不利。

3） 当采用感应式水嘴或是感应式冲洗阀时，需要和电气专业协调。

感应式有交流电、水力发电和干电池（不用与电气专业协调，但是换电池麻烦）的三种形式。

4） 卫生间给水点的标高也是要参考标准图集 09S304 中数据，但是其中数据繁多，不同厂家数据不同，现在列出中国建筑设计研究院主编，中国建筑工业出版社出版的《建筑给水排水设计手册》中数据，如下表所示（卫生器具给水配件安装高度表）3、排水部分1） 不同卫生器具排水点离墙距离是不同的。

需要参考标准图集09S304，但是标准图集中的“坑距”也是根据不同的厂家产品而定的，并非一个统一值。

坑距本身应该是业主确定了使用什么卫生器具，再定坑距（但资料往往缺乏，难以实现）。

公共卫生间给排水计算
首先，水量计算是公共卫生间给排水设计的基础。

在计算用水量时，需要考虑到每个卫生间的使用人数、每次使用的时间、冲水设备的流量等因素。

根据建筑设计的要求和标准，计算出每个卫生间的总用水量，确定进水管的规格和数量。

此外，雨水排放设计也是公共卫生间给排水设计的重要一环。

在设计雨水排放时，需要考虑到卫生间顶上的雨水收集和排放。

根据建筑的屋顶面积、雨水流速等因素，设计合理的雨水收集系统，将雨水从屋顶排放到雨水管道中，避免雨水积聚。

最后，疏通设施的设计也是公共卫生间给排水设计中不可忽视的一部分。

在设计疏通设施时，需要考虑到卫生间中可能产生的堵塞情况以及疏通的便利性。

比如，在每个卫生间内设置疏通道，便于用户在发生堵塞时进行疏通操作。

总结起来，公共卫生间给排水计算是建筑设计中不可忽视的一部分，它关系到公共卫生设施的正常运行和用户的舒适体验。

在进行给排水计算时，需要考虑水量计算、污水管道设计、雨水排放设计、疏通设施设计等多个方面，确保公共卫生间的给排水系统安全可靠，满足用户的需求。

排水系统【例题4.1】某集体宿舍公共卫生间内安排水支管连接2个洗手盆和1个污水盆，计算该支管的排水设计秒流量。

解：确定计算方法⑴集体宿舍应采用平方根法；⑵按9.75式计算排水设计秒流量。

确定设计参数⑴因是集体宿舍公共卫生间，参数Q应在2.0〜2.5之间，取平均值2.25；⑵查表9.21，每个洗手盆排水当量为0.3，排水流量为O.lL/s；⑶查表9.21，污水盆排水当量为1.0，排水流量为0.33L/s；计算管段排水设计秒流量q二0.12x2.25u0.3x2+1+0.33二0.67p L/s校核⑴3个卫生器具排水流量之和q=0.1x2+0.33=0.53pj L/s⑵管段计算排水设计秒流量0.67L/S，大于所有卫生器具排水流量之和0.53L/S，不合理。

⑶设计秒流量该排水支管的排水设计秒流量按所有卫生器具排水流量之和0.53L/S计算。

【例题4.2】某工业企业生活间内排水支管连接3个高位水箱蹲便器，3个自闭式冲洗阀小便器，2个感应水嘴洗手盆，计算该管段的给排水设计秒流量。

解：确定计算方法⑴工业企业生活间应采用同时排水百分数；⑵按9.76式计算排水设计秒流量。

确定设计参数⑴卫生器具排水流量查表9.21①小便器0.1L/s②洗手盆0.1L/s③高位水箱蹲便器1.50L/s⑵同时排水百分数同时排水百分数与同时给谁百分数相同，查表9.3①小便器同时排水百分数与同时给水百分数相同，查表9.3，按10%计算；②洗手盆同时排水百分数与同时给水百分数相同，查表9.3，按50%计算；③高位水箱蹲便器所有建筑冲洗水箱大便器的同时排水百分数不按同时给水百分数计算，均取12%。

计算排水设计秒流量q=1.5x0.12+0.1x0.1x0.1x0.5=0.24p L/s校核⑴计算排水设计秒流量只有0.24L/S,小于1个大便器的排水流量1.5L/S，不合理；⑵该排水支管的排水设计流量按1个大便器的排水流量1.5L/S计算。
