给排水设计常见问题及注意事项1、住宅卫生间有外窗的,告诉建筑和结构边梁加高150-200mm。
(否则排水支管挡窗户)2、排水立管设置在与窗边距离:DN75----280DN100---310DN150----3503、排水立管在上人屋面或在露台,需高出屋面2米。
(表现在系统上)(《水规》4.6.10.3)4、地下生活泵房换气次数N=6次。
(《给排水技措》P57;《暖通技措》P5---N=3—5次)还需做送风,顶棚留2X2左右的设备吊装孔。
5、如果市政接入管处设置倒流防止器,水箱与水池接管按以前正常安装。
并注明低阻力倒流防止器(阻力3.5米)。
6、给水立管顶端设置放气阀。
7、厨房排水:见《水规》P63,表4.3.12。
立管管径:N≤6层,DN75; N≥7层,DN1008、卫生间排水:公共建筑、10层及10层以上高层建筑卫生间的生活污水立管应设置通气立管。
可以设专用通气管(H管,110X110管中心间距180mm)。
每层连通。
见《技措》P84(a),或者特殊单立管cht,管径DN100。
9、下沉花园,下沉车库排水尽量设置集水坑和提升装置。
如果外线满足排出要求,可以直接排。
(李总)(2009版【建水规】P77-4.7.2:地下室地坪排水应设置集水坑和提升装置。
室外排水干线标高低于地下室地面,地下室排水自流排出没有问题。
因为建筑排水管最终接在城市市政排水管网上,即使市政排水管标高比地下室地面深,平时可以自流,但在夏季暴雨时段,室外自然地面都严重积水几十厘米,此时的室外污水管线常常处于满流正压状态,造成暴雨季节地下室污水倒灌。
哈尔滨学习赵世明老师观点)10、无用水地下室的排水措施:设集水坑和提升泵。
(李总:可暂时不考虑)(许多高层住宅地下层虽然没有卫生间及其它用水房间,但设计应考虑消防时和管线事故时的应急排水问题。
因地下室不但有消火栓或自动喷水设施,顶板下通常还走着冷水、热水、消防、采暖、排水等众多管道,还有许多检修阀门,不但在消防时需要排水,既是平时,万一管线故障破裂或需检修放水,或楼上某层发生管线破裂或消防灭火用水,地下室都需要应急排水。

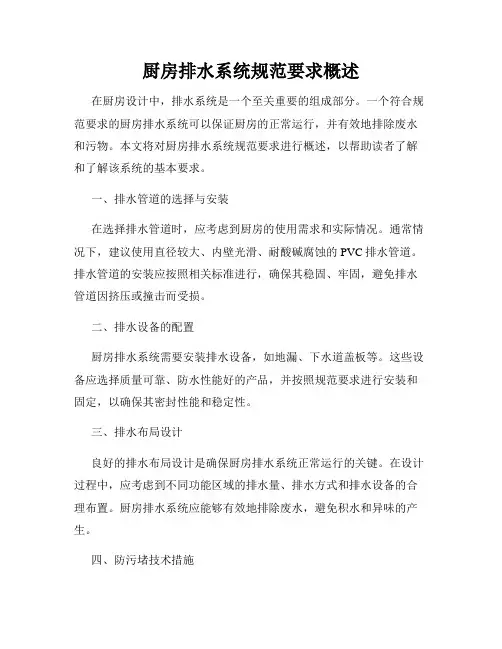

厨房排水系统的设计与施工要点厨房排水系统在家庭和商业厨房中起着至关重要的作用。
一个合理设计和正确施工的排水系统可以确保厨房的清洁、卫生和功能正常运行。
本文将介绍厨房排水系统的设计和施工要点,以帮助您确保排水系统的高效性和可靠性。
一、设计要点1. 排水系统的布局在设计厨房排水系统时,首先要确定排水管道的布局。
合理的布局应尽量减少管道的弯曲和高度差,提高排水效率。
主要排水管应尽可能直接连接到污水系统,以提高排水速度和防止堵塞。
2. 正确选择管道材料在选择管道材料时,应考虑到厨房使用环境中的油脂、化学物质和高温等因素。
一般情况下,不锈钢和PVC管道是常用的选择,它们具有耐腐蚀、耐高温的特性。
3. 安装适当的下水道设备下水道设备的选择和安装对排水效果至关重要。
例如,安装具有防臭防水封闭功能的下水道盖板,可以有效防止下水道气味的扩散,保持良好的室内环境。
4. 考虑水流量和排水峰值在设计排水系统时,要考虑到厨房使用时的水流量和排水峰值,确保排水管道的直径足够大,并在需要时增加支管数量和排气管道。
这可以有效避免堵塞和水流倒流的问题。
5. 确保合理的坡度排水管道应有一定的坡度,以便水流能够顺畅流动并防止积水。
一般来说,排水管道的坡度应保持在1%到3%之间,确保流速适中。
二、施工要点1. 确保管道的完整性和密封性在进行管道安装时,要确保管道的完整性和密封性。
管道连接处应采用合适的连接件,并使用耐高温、耐腐蚀的密封材料进行密封,以防止漏水和堵塞。
2. 定期清洁和维护即使设计和施工得当,厨房排水系统仍需要定期清洁和维护。
清除管道内的油脂、残渣和杂物等污物可以有效预防堵塞,并保持排水畅通。
3. 安装适当的防倒流装置在排水系统中安装适当的防倒流装置可以防止污水倒流,确保饮用水源的安全。
常用的防倒流装置包括倒流防止器和倒流阀等。
4. 合理设置地漏和下水道口地漏和下水道口的设置应考虑到厨房的使用需求和排水特点。
地漏应安装在易积水区域,而下水道口应位于易清洁和维护的位置,以便于日常使用和清理。

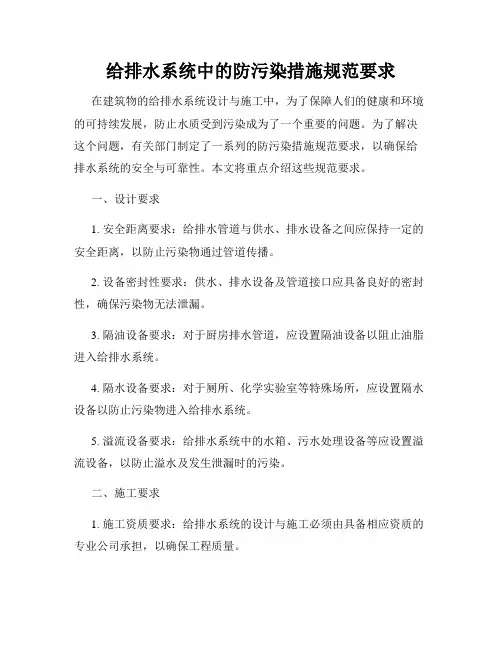

给排水系统中的防污染措施规范要求在建筑物的给排水系统设计与施工中,为了保障人们的健康和环境的可持续发展,防止水质受到污染成为了一个重要的问题。
为了解决这个问题,有关部门制定了一系列的防污染措施规范要求,以确保给排水系统的安全与可靠性。
本文将重点介绍这些规范要求。
一、设计要求1. 安全距离要求:给排水管道与供水、排水设备之间应保持一定的安全距离,以防止污染物通过管道传播。
2. 设备密封性要求:供水、排水设备及管道接口应具备良好的密封性,确保污染物无法泄漏。
3. 隔油设备要求:对于厨房排水管道,应设置隔油设备以阻止油脂进入给排水系统。
4. 隔水设备要求:对于厕所、化学实验室等特殊场所,应设置隔水设备以防止污染物进入给排水系统。
5. 溢流设备要求:给排水系统中的水箱、污水处理设备等应设置溢流设备,以防止溢水及发生泄漏时的污染。
二、施工要求1. 施工资质要求:给排水系统的设计与施工必须由具备相应资质的专业公司承担,以确保工程质量。
2. 材料选择要求:应选用符合国家标准、无毒、无害、耐腐蚀的材料,以防止水质受到污染。
3. 管道连接要求:管道的连接必须牢固、可靠,不得存在漏水情况,以防止污水渗漏。
4. 监测设备要求:给排水系统中应设置水质监测设备,及时发现水质异常情况,并采取相应的措施。
5. 施工现场卫生要求:在给排水系统的施工过程中,要保持施工现场的卫生,防止污染物进入系统。
三、使用与维护要求1. 日常使用注意事项:用户在使用给排水系统时,应注意合理使用水资源,不得乱倒乱排、乱扔垃圾等行为。
2. 定期养护要求:定期对给排水系统进行检查、养护,清除管道内的残留物,维护系统的畅通性。
3. 紧急处理要求:如发生给排水系统故障、泄漏等情况,应立即采取措施予以处理,防止污染扩散。
通过遵守以上给排水系统中的防污染措施规范要求,可以有效保障水质的安全与可靠性。
建筑物的使用者和管理者也应加强对给排水系统的维护与管理,共同保护环境,为人们的健康提供保障。
食堂给排水设计注意事项引言概述:食堂给排水设计是建筑设计中非常重要的一环,它直接关系到食堂的正常运营和环境卫生。
在进行食堂给排水设计时,需要考虑到多方面的因素,包括排水系统的布局、管道材料的选择、排水设备的合理配置等。
本文将从五个大点出发,详细阐述食堂给排水设计的注意事项。
正文内容:1. 排水系统布局1.1 合理划分区域:食堂内部可以划分为餐厅区、厨房区、洗涤区等不同的功能区域,每个区域的排水方式和管道布局都应该有所不同。
1.2 考虑排水坡度:排水管道应该具有一定的坡度,以保证排水的畅通。
根据实际情况,应合理确定每段管道的坡度大小。
1.3 避免死角:在设计排水系统时,应尽量避免死角的存在,以免积水和污垢的滋生。
2. 管道材料选择2.1 耐腐蚀性能:食堂排水系统中的管道要经受各种污水的冲刷,因此选用耐腐蚀性能好的材料非常重要,如不锈钢、聚氯乙烯等。
2.2 密封性能:排水管道的连接处应具备良好的密封性能,以防止漏水和气味的扩散。
2.3 强度和耐压性:排水管道应具备足够的强度和耐压性,以应对高强度的冲击和压力。
3. 排水设备配置3.1 水封设备:在食堂排水系统中,应配置适当的水封设备,以防止污水和异味逆流。
3.2 沉淀池:对于厨房区域的排水,应设置沉淀池,以便沉淀和分离固体废物,减少对排水管道的阻塞。
3.3 水泵设备:对于需要抽水排水的区域,应配置合适的水泵设备,以确保排水的顺利进行。
4. 排水系统维护4.1 定期清洁:食堂排水系统应定期清洗,以防止污垢的积累和堵塞。
4.2 检查管道:定期检查排水管道是否存在漏水、老化、破损等问题,及时修复和更换。
4.3 防止杂物进入:在食堂内设置过滤装置,防止杂物进入排水管道,造成堵塞。
5. 环保考虑5.1 水资源节约:在食堂给排水设计中,应考虑水资源的合理利用,如设置回收利用系统,用于冲洗和清洁。
5.2 污水处理:食堂排水应连接到污水处理系统,以确保排放的污水符合环保要求。

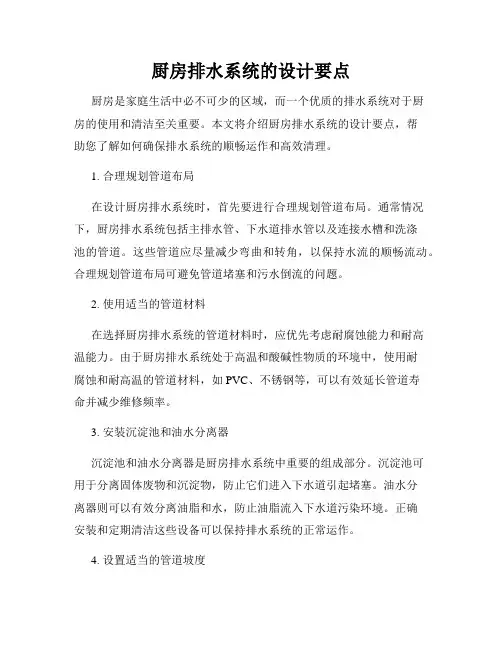

厨房排水系统的设计要点厨房是家庭生活中必不可少的区域,而一个优质的排水系统对于厨房的使用和清洁至关重要。
本文将介绍厨房排水系统的设计要点,帮助您了解如何确保排水系统的顺畅运作和高效清理。
1. 合理规划管道布局在设计厨房排水系统时,首先要进行合理规划管道布局。
通常情况下,厨房排水系统包括主排水管、下水道排水管以及连接水槽和洗涤池的管道。
这些管道应尽量减少弯曲和转角,以保持水流的顺畅流动。
合理规划管道布局可避免管道堵塞和污水倒流的问题。
2. 使用适当的管道材料在选择厨房排水系统的管道材料时,应优先考虑耐腐蚀能力和耐高温能力。
由于厨房排水系统处于高温和酸碱性物质的环境中,使用耐腐蚀和耐高温的管道材料,如PVC、不锈钢等,可以有效延长管道寿命并减少维修频率。
3. 安装沉淀池和油水分离器沉淀池和油水分离器是厨房排水系统中重要的组成部分。
沉淀池可用于分离固体废物和沉淀物,防止它们进入下水道引起堵塞。
油水分离器则可以有效分离油脂和水,防止油脂流入下水道污染环境。
正确安装和定期清洁这些设备可以保持排水系统的正常运作。
4. 设置适当的管道坡度排水管道的坡度是保证水流畅通的重要因素。
一般来说,排水管道的坡度应保持在1%-3%之间,这样可以确保水流顺畅并防止水在管道中倒流。
在设计时,应根据实际情况合理设置管道坡度,避免出现坡度过小或过大的问题。
5. 安装适当的排气装置厨房排水系统中排气装置的安装也是非常关键的。
由于排水过程中产生的负压,如果没有适当的排气,会造成排水困难甚至倒流的问题。
因此,在设计厨房排水系统时,应根据管道布局合理安装排气装置,以确保排水系统的正常运行。
6. 定期检查和清理为了保持厨房排水系统的良好运行状态,定期检查和清理是必不可少的。
定期检查排水管道是否存在堵塞或渗漏的问题,并及时清理沉淀池和油水分离器,以保证排水系统的正常运行和清洁。
总之,设计一个高效的厨房排水系统需要合理规划管道布局,选择适当的管道材料,安装沉淀池和油水分离器,设置适当的管道坡度,安装排气装置,并定期检查和清理。
给排水施工技巧与注意事项随着城市建设的不断发展,给排水系统的建设也变得越来越重要。
给排水施工是一个复杂而关键的过程,需要专业的技巧和严格的注意事项。
本文将介绍一些给排水施工的技巧和注意事项,以帮助读者更好地理解和应用。
一、施工前的准备工作在进行给排水施工之前,必须进行充分的准备工作。
首先,需要对施工区域进行详细的勘测和测量,以确定施工的范围和要求。
其次,需要制定详细的施工方案和时间表,确保施工进度的合理安排。
另外,还需要准备好必要的施工材料和设备,以确保施工的顺利进行。
二、施工过程中的技巧1. 管道安装技巧在进行管道安装时,需要注意以下几点技巧。
首先,要确保管道的材质符合相关标准,能够承受所需的压力和负荷。
其次,要正确选择管道的直径和长度,以确保流体的顺畅流动。
另外,还需要注意管道的斜度和坡度,以便排除积水和防止堵塞。
最后,要正确安装管道的接口和支架,以确保管道的牢固和稳定。
2. 排水系统设计技巧在进行排水系统设计时,需要注意以下几点技巧。
首先,要合理确定排水系统的布局和结构,以确保排水的高效和安全。
其次,要根据实际情况选择合适的排水设备和管道材料,以提高排水系统的可靠性和耐久性。
另外,还需要合理设置排水口和检查井,以便清理和维修排水系统。
最后,要考虑排水系统的维护和保养,以延长其使用寿命。
三、施工过程中的注意事项1. 安全注意事项在进行给排水施工时,安全是首要考虑的因素。
首先,要确保施工现场的安全,清理杂物和障碍物,设置警示标志和防护设施。
其次,要正确使用施工设备和工具,遵守操作规程和安全操作规范。
另外,还需要注意防止火灾和电气事故,确保施工现场的安全和秩序。
2. 环境保护注意事项在进行给排水施工时,还需要注意环境保护。
首先,要合理使用施工材料和设备,减少资源的浪费和污染。
其次,要正确处理施工废弃物和污水,遵守环境保护法律法规。
另外,还需要注意施工现场的噪音和扬尘控制,减少对周围环境和居民的影响。

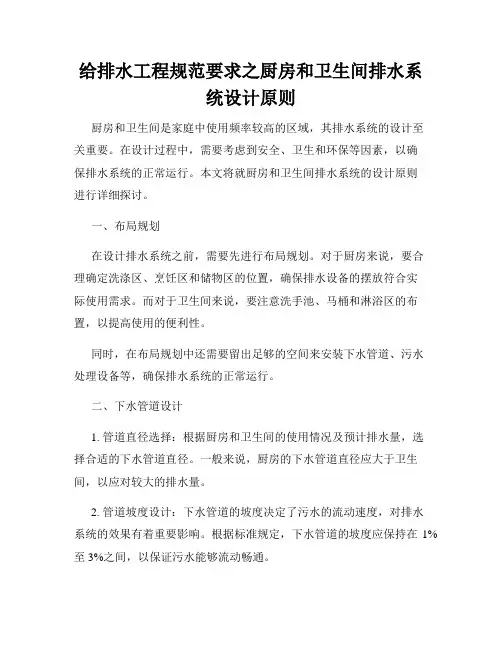

给排水工程规范要求之厨房和卫生间排水系统设计原则厨房和卫生间是家庭中使用频率较高的区域,其排水系统的设计至关重要。
在设计过程中,需要考虑到安全、卫生和环保等因素,以确保排水系统的正常运行。
本文将就厨房和卫生间排水系统的设计原则进行详细探讨。
一、布局规划在设计排水系统之前,需要先进行布局规划。
对于厨房来说,要合理确定洗涤区、烹饪区和储物区的位置,确保排水设备的摆放符合实际使用需求。
而对于卫生间来说,要注意洗手池、马桶和淋浴区的布置,以提高使用的便利性。
同时,在布局规划中还需要留出足够的空间来安装下水管道、污水处理设备等,确保排水系统的正常运行。
二、下水管道设计1. 管道直径选择:根据厨房和卫生间的使用情况及预计排水量,选择合适的下水管道直径。
一般来说,厨房的下水管道直径应大于卫生间,以应对较大的排水量。
2. 管道坡度设计:下水管道的坡度决定了污水的流动速度,对排水系统的效果有着重要影响。
根据标准规定,下水管道的坡度应保持在1%至3%之间,以保证污水能够流动畅通。
3. 排气管道设计:在排水系统中,排气管道的设置非常重要。
它能够有效地排除管道内的空气,并防止真空现象的产生。
在设计排气管道时,要注意避免弯曲和阻塞,以确保排气效果的良好。
三、防水设计厨房和卫生间是水汽蒸发较大的区域,因此在排水系统设计中,防水是一个至关重要的环节。
防水既可以保护房屋结构不被水侵蚀,又能提高卫生和使用的舒适性。
在厨房和卫生间的防水设计中,需要注意以下几个方面:1. 防水层:在厨房和卫生间的地面和墙面上设置防水层,以防止水分渗透到地板和墙体中。
常用的防水材料有防水涂料、防水膜和防水砂浆等。
2. 排水坡度:在地面的设计中,要保证有足够的排水坡度,以确保污水能够迅速排出。
通常情况下,地面的坡度应保持在2%至3%之间。
3. 密封处理:在厨房和卫生间的水管接口、洗手池、浴缸、马桶等地方要进行密封处理,以避免水分渗漏造成的漏水问题。
四、污水处理厨房和卫生间的污水处理是排水系统设计中需要特别关注的问题。

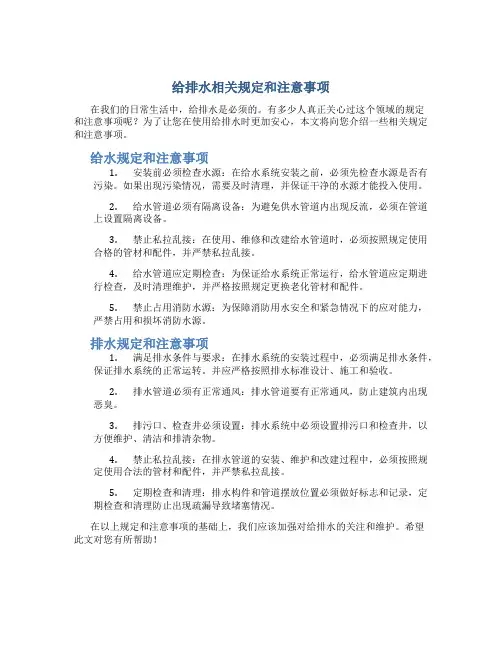

给排水相关规定和注意事项在我们的日常生活中,给排水是必须的。
有多少人真正关心过这个领域的规定和注意事项呢?为了让您在使用给排水时更加安心,本文将向您介绍一些相关规定和注意事项。
给水规定和注意事项1.安装前必须检查水源:在给水系统安装之前,必须先检查水源是否有污染。
如果出现污染情况,需要及时清理,并保证干净的水源才能投入使用。
2.给水管道必须有隔离设备:为避免供水管道内出现反流,必须在管道上设置隔离设备。
3.禁止私拉乱接:在使用、维修和改建给水管道时,必须按照规定使用合格的管材和配件,并严禁私拉乱接。
4.给水管道应定期检查:为保证给水系统正常运行,给水管道应定期进行检查,及时清理维护,并严格按照规定更换老化管材和配件。
5.禁止占用消防水源:为保障消防用水安全和紧急情况下的应对能力,严禁占用和损坏消防水源。
排水规定和注意事项1.满足排水条件与要求:在排水系统的安装过程中,必须满足排水条件,保证排水系统的正常运转。
并应严格按照排水标准设计、施工和验收。
2.排水管道必须有正常通风:排水管道要有正常通风,防止建筑内出现恶臭。
3.排污口、检查井必须设置:排水系统中必须设置排污口和检查井,以方便维护、清洁和排清杂物。
4.禁止私拉乱接:在排水管道的安装、维护和改建过程中,必须按照规定使用合法的管材和配件,并严禁私拉乱接。
5.定期检查和清理:排水构件和管道摆放位置必须做好标志和记录,定期检查和清理防止出现疏漏导致堵塞情况。
在以上规定和注意事项的基础上,我们应该加强对给排水的关注和维护。
希望此文对您有所帮助!。
给排水设计注意什么内容给排水设计是指对建筑物内外的排水系统进行设计和规划,以便合理、高效地排除生活和生产过程中产生的废水和污水。
合理的给排水系统设计能够保证建筑物内部的卫生环境和安全,并减少对外部环境的污染。
在进行给排水设计时,需要注意以下几个方面的内容:1. 监测分析环境在进行给排水设计之前,需要对设计区域的环境进行监测和分析。
包括了解地形地貌、气候、降雨情况等自然环境因素,也需要考虑当地的水资源、水质、供水压力等情况。
这些信息将对后续的设计决策产生重要影响。
2. 合理选择排水设备根据建筑物的类型和规模,选择合适的给排水设备,如下水道、污水收集系统、雨水收集系统、化粪池等。
在选择设备时,需要考虑其品质、适用性、安全性等因素,以确保设备的可靠性和稳定性。
3. 考虑节水管理给排水系统设计应该充分考虑节水管理。
通过合理的设计和选择设备,减少不必要的用水,提高能源利用效率。
例如,可以利用雨水收集系统收集雨水用于冲洗卫生设备,或者安装节水器来减少用水量。
4. 合理规划设施布局在进行给排水设计时,需要合理规划设施的布局。
例如,可以将厨房、浴室等产生大量水流的部分集中布置,以便于管道布置和维护。
同时,要合理规划管道的通路,避免管道冲突和交叉,提高系统的排水效率。
5. 考虑排水管道的材料选择给排水系统的管道材料选择也是设计过程中的重要环节。
根据不同的排水用途和外部环境条件,选择合适的管道材料,如塑料、铸铁、钢管等。
并根据实际需要,进行合理的排水管道直径设计,以保证排水流量的顺畅和稳定。
6. 考虑管道通风和防臭设计给排水系统中的管道通风和防臭设计也是设计过程中需要关注的重点。
通过合理的通风和防臭设计,可以保持系统的良好通风和卫生环境,避免异味和污染的产生。
7. 考虑排水系统的安全性给排水系统设计时需要考虑系统的安全性。
包括合理设置排水检查井和排水口,保证系统的排气、排水畅通,防止管道堵塞和积水。
同时,对于特殊场所和特殊行业,还需要注意防止污水倒流和交叉污染等安全隐患。
住宅给排水设计要点1.给水系统设计要点:(1)合理选择给水设备:根据住宅的供水压力和水量需求,选择合适的给水设备,如水泵、水箱等。
(2)合理布置给水管道:根据住宅的结构和房间布局,合理布置给水管道,确保水流畅通、供水均匀。
(3)合理计算管径:根据住宅的供水需求和水压要求,进行管道计算,确定合适的管径,以确保足够的供水量和压力。
(4)合理设置水表和阀门:根据需要设置水表和阀门,便于使用者查看用水情况和进行水资源管理。
(5)合理选择给水管材料:根据住宅的使用要求以及给水水质的特点,选择合适的给水管材料,如PVC管、PE管等。
2.排水系统设计要点:(1)合理布置排水管道:根据住宅的结构和房间布局,合理布置排水管道,确保排水畅通、排放合理。
(2)合理计算管径:根据住宅的排水需求和排水量,进行管道计算,确定合适的管径,以确保足够的排水量。
(3)合理设置下水道和检查井:根据住宅的排水布局,设置合适的下水道和检查井,便于排水的检修和清理。
(4)合理选择排水管材料:根据住宅的使用要求以及排水水质的特点,选择合适的排水管材料,如PVC管、铸铁管等。
(5)合理设置排水设备:根据住宅的排水需求,设置合适的排水设备,如地漏、马桶、浴缸等,以便快速、有效地排水。
3.防水设计要点:(1)合理设计卫生间和厨房的防水:在卫生间和厨房等易受潮的地方,采取防水措施,如防水涂料、防水卷材等,以防止水浸和渗漏。
(2)合理设置防水层:在卫生间和厨房等地面上,设置防水层,以防止水渗漏到楼下或其他房间。
(3)合理设置排水坡度:在卫生间和厨房等地面上,设置合适的排水坡度,以确保水能够顺利排出。
(4)合理选择防水材料:根据泳池和露台等特殊场所的防水需求,选择合适的防水材料,如防水涂料、防水卷材等。
(5)合理设置防水接缝和连接处:在防水材料的接缝和连接处,设置合适的防水措施,以防止渗漏。
4.管道保温设计要点:(1)合理选择保温材料:根据住宅的使用环境和气候条件,选择合适的保温材料,如聚氨酯泡沫、岩棉等。
厨房卫生间给排水设计应注意的事项
1.基于住宅厨卫现状的调查
根据建设部相关部门开展的中国部分城市家庭厨房卫生间产品消费状况的调查研究,突出反映为以下几项:厨房电源插座位置不当(31.7%),给排水管线混乱(25.3%),燃气管设计不合理(22.2%),管线接口不标准(21.D%),接水口漏水(15.1%)。
这些问题要引起开发商、施工部门以及厨房卫生问设备生产企业以及建筑管理部门的高度重视和关注。
通过调研发现,由于管线设计及接口产品开发与住宅建筑设计脱节,系列化、标准化程度低,所以住宅厨卫给排水等管线设计存在的问题是比较多的,特别是管线设计与管线接口问题。
2.住宅厨卫管线综合设计的思考
住宅厨卫管线综合设计是指在进行住宅厨房卫生问设计时,将住宅厨卫内部的给水、排水、热水等管道及燃气、电气、采暖、通风等管线进行综合考虑,避免各专业管线设计时自行其事,造成住宅厨卫空间内管线错乱交叉、位置混乱。
住宅厨卫管线综合设计在遵循各管道安全、防火、卫生等要求的基础上,管线敷设应应综合考虑、协调统一、集中敷设的原则,建议设置竖向管线区和水平管线区,以减少管线布置的随意性。
2.1管线区的布置
住宅厨房卫生间作为住宅的心脏,应充分利用空间,其空间设计应布局紧凑,流线合理,符合人体工程学尺度要求。
故无论竖向还是横向管线区均应紧缩管线区面积,设在远离人们活动区的角落处。
按操作流程需要,合理安排。
以厨房“I”字型布局为例,如果洗、切、烧在厨房空间按顺时针方向布置盹供水、排水竖向管线区靠内墙布置。
当采用逆时针方向布局时,供水、排水竖向管线靠外布置。
竖向管线区的设置要考虑以下两点:
(1)管线区靠墙角布局有利于厨卫设备的布局的连续性、完整性。
对于厨房的”L”和“U”型布局,要注意管线区要布置在“L”和“U”型的两端,不能布置在“L”和“U”型的中间的拐角处,如管线区布置在拐角处,会打断厨房操作的连续性,同时还会影响横向管线的布局。
管线区的断面尺寸要符合厨房卫生间的模数要求(厨房卫生间模数普遍采用1M=100mm),有利于与厨卫设备的整体协调。
2.2住宅厨卫洗涤区管线设计建议
厨房卫生间空间内不同功能区集中了不同的专业管线。
现以洗涤区为例,结
合给排水设计相关规范,谈谈自己的具体建议。
厨房卫生间洗涤区管线系统设计直接为洗涤区提供服务的是冷、热水供应和污水排出,其布置方法如下:
(1)给水立管与排水立管应该靠近洗涤池集中布置。
给水、排水立管间距紧缩,减少立管在有限墙面占据更多位置。
(2)供水系统的分户水平支管。
为了减少分户支管管线长度,应使洗涤池位置靠近给排水立管,相对集中布置。
2.3卫生间的排水系统
卫生间排水系统可采用同层排水方式,同层排水系统相对于传统的下排水方式,具有以下优点:
(1)卫生间排水系统的横支管布置在本层,无须穿越楼板进行敷设,减少了因施工不当发生的渗漏而影响下层住户的现缘,如遇管道维护检修时,可在本层内解决,不干扰下层住户。
(2)楼板上没有卫生器具的排水管道预留孔,用户可根据自己对卫生间布局的需要灵活布置卫生器具的位置。
(3)排水横管布置在本层楼板上,被回填垫层覆盖后有较好的隔音效果。
(4)卫生间楼板不被卫生器具管道穿越,减小了渗漏水的机率,也能有效地防止疾病的传播。
3.给排水接口标准化探索
住宅厨卫设备与管线接口之间的配合关系主要研究各管线间连接(冷水接口、热水接口、排水接口、直接饮用水接口、中水接口等)以及各种管线与相关设备(如热水器、洗涤池、洗碗机以及便器、浴缸、洗面器、洗衣机等)的连接等问题。
根据之前调查结果分析,住宅厨房卫生间管线及接口因无标准可依而产生的跑冒滴漏现象已成为住宅厨卫设计时不可回避的问题。
本文作者对厨房卫生问各类水接口的标准化规范提出了自己一些探索性的建议。
下面分别对不同类别的接口标准做一阐述。
3.1住宅厨卫冷水接口
根据GB一50096《住宅设计规范》中规定:“安装热水器的厨房或卫生间应预留安装供给水的接口位置”。
住宅厨房卫生间给水立管与支管连接处均应设一个活接口,定位尺寸误差应为+5mm。
根据针对住宅业主需求的调查结果,建议冷水接口设计应注意以下几点:
(1)厨房冷水应设置三个或三个以上的接口。
厨房内三个冷水接口以供给洗
涤池、洗碗机、热水器等使用。
(2)卫浴间冷水接口应设置五个或五个以上的接口。
卫生间冷水接口供洗面器、浴缸、座便器、淋浴器、洗衣机等使用。
(3)分户给水管接口处应设有阀门,以便调整水压和方便维修。
(4)厨房内较长的水平管线宜设置在操作台下靠墙的位置,厨房内的水平管线不应影响其它设备正常使用。
水平管线距该层楼板标高不大于700mm。
3.2住宅厨卫热水接口
热水器的种类选择应客户需求而定,燃气热水器应安装在厨房内,并确保开启时保持厨房内空气流通。
热水系统设计需注意以下两点:
(1)住宅厨房卫生间热水供应宜考虑住宅厨卫共用同一系统,可节省投资,避免能源的浪费。
(2)冷热水管间距宜在100~150mm范围内,冷热水出口距离地面在500mm 范围为宜。
3.3厨房排水接口
(1)排水管线和洗涤池与厨房家具的结合应严密,排水接口应综合考虑洗涤池、洗碗机等,排水接口应设在本户内,应采取有效措施防止臭味,漏水,同时排水接口应能有效防止管道系统的噪声问题。
(2)洗涤池排水机构(落水滤器、溢水嘴、排水管、管路连接件等)和洗涤池不应渗漏水,排水机构应能在2min内将20L的水排净。
洗涤池底部应能承受100kg 集中荷载,其变形量应小于3mm
(3)排水横管必须设不小于0.035的坡度,排水立(横)管严禁无坡和倒坡。
设置坡度以防止污水倒流倒灌。
排水横管应在同层内进入排水立管。
3.4卫生间排水接口
(1)卫生间坐便器、洗面器下水接口应严格密封,避免跑冒滴漏现象:
(2)卫生间宜采用冲水量可控的节水型坐便器:
(3)卫生间产生噪声的设备不宜安装在与卧室相邻的墙面上;应尽量远离卧室相邻的墙面,否则应采取隔声措施;
(4)构造内无存水弯的卫生器具与生活污水管道或其它宜产生有害气体的排
水管道连接时,必须在排水口以下设存水弯,存水弯的水封深度不得小于50mm。
(5)卫生间排水横管,不宜布置在下层住户的空间内,当采用下沉楼板时应严格做好楼板、楼面防水及管道与洁具、管道之间的接口处理。
4.结论
研究住宅厨卫管线综合设计与接口标准化是解决目前厨房卫生间存在问题的核心,是解决给排水管线接口、电接口、燃气管线接口、通风管线接口、智能化接口以及各种接口与各种管线及相关设备的连接问题,满足住宅厨房卫生间配套性、通用性。
互换性的基本保障,是解决厨房卫生间设计、旖工、验收的技术标准化问题的关键。
总之,住宅厨卫管线、接口的合理化设计对推动我国住宅厨卫设备的标准化、产业化、现代化具有十分重要的意义。
参考文献
[1]《住宅集成化厨房建筑设计图集》.中国房地产研究会住宅设施委员会2007-6.
[2]JG/T 183-2006住宅整体卫浴间.。
