型号1：Z S3/Z-01型振动筛1．用途及适用范围：ZS3/Z-01钻井液振动筛为钻井液中的第一级固控设备，主要用来筛分钻井液中的有害固相颗粒，此钻井液振动筛为三段式直线振动筛，该筛适合油田2000米以上各类钻机的配套使用。

2．结构特点▲ZS3/Z-01为三段式筛、直线型振动轨迹筛。

▲采用2台美国进口MARTIN高G震力长轴激振电机，可在筛网上输出7.3G的震力。

振动筛噪音低于78 dBA。

▲筛箱筛网可配置平板或波浪型结构的钩边筛网，筛网过滤面积大，可适应不同钻井工况下的泥浆处理。

▲筛网采用压块张紧螺栓拉紧机构，可以快速简便地更换筛网。

▲筛架为丝杆结构装置，结构简单可靠，可在不间断作业情况，可快速改变筛架-1°～5°的倾角，确保泥浆能合理、有效的得到处理。

▲筛架支撑减振器采用橡胶复合弹簧，振动效果好，噪音低，使用寿命长。

▲此型振动筛结构紧凑，体积轻便，占地面积小，▲振动筛进料器（泥浆盒）与井口溢流管线接口可根据用户选择在泥浆盒的两侧面或背面连接管线。

筛网规格平板或波浪形钩边筛网3-1050×700；筛目：80～200目激振电机SVX18-7710 (进口马丁长轴电机)：２-1.865KW最大振动强度7.1～7.2Ｇ振动幅度：≥5.5mm筛箱倾角-１°～+5°防爆等级ExdⅡBT4防护等级IP55外形尺寸（长×宽×高）2950×1694×1580mm重量1950KgZS3/Z-01结构示意图筛网面积（㎡）≥2.3筛分固相颗粒直径（μm）≥75钻井液处理能力（m3/h）＞200型号2：ZS3/Z-02型振动筛1．用途及适用范围：ZS3/Z-02钻井液振动筛为钻井液中的第一级固控设备，主要用来筛分钻井液中的有害固相颗粒，此钻井液振动筛为三段式直线振动筛，该筛适合油田2000米以上各类钻机的配套使用。

2．结构特点▲ZS3/Z-02为三段式筛、直线型振动轨迹筛。

固控设备简介用于清除钻井液中“无用固相”的固控设备有刮泥器、振动筛、除砂器、除泥器、清洁器、除气器和离心机等。

近年来还成功应用了“综合自控钻井液系统”，自控系统包括固控设备自控监视器、钻井液处理剂自动加料器和主要钻井液性能指标连续监测器，这三部分由中心监视和综合控制系统进行调正、监控、操作。

“综合自控钻井液系统”的应用不仅保证了钻井液性能的图1刮泥器平稳、合格，也为海上作业特别是高温高压地区的海上作业安全提供了可靠保证。

1.刮泥器刮泥器主要用来处理上部地层大块软质泥岩及泥球,作为钻井液固控的预处理装置来减轻振动筛处理的压力。

刮泥器如图1所示。

2.振动筛振动筛使用的好坏直接影响下一级固控设备的效果。

振动筛网的选择需要考虑泵排量、筛网面积、固相浓度和钻井液粘度等因素，以提高其分离效果。

应尽可能选择使用较细的筛网，通常以钻井液覆盖筛网面积的70%〜80%为宜，不允许返出钻井液不通过振动筛循环。

振动筛按振动类型分为非均衡椭图2非均衡圆运动振动筛图3圆形运动振动筛图4直线运动振动筛图5平动（均衡）椭圆振动筛圆运动振动筛、圆形运动振动筛、直线运动振动筛和平动（均衡）椭圆振动筛等。

海上目前使用的多为直线运动振动筛和平动椭圆振动筛。

1）非均衡椭圆运动振动筛将一个旋转振动器远离振动筛的重心，那么筛架末端的运动轨迹为椭圆形，振动器下方的运动轨迹为圆形。

优点：平均输送速度大于圆形振动的振动筛；缺点：振动筛过长时，会出现倒流，这就要求筛箱倾斜一个角度，使得处理钻井液的量减少。

2）圆形运动振动筛激振器位于筛箱质心。

筛箱作圆形振动时，筛箱的纵向和横向加速度相等。

优点：钻井液的处理量大，筛网上没有钻屑堆积现象：缺点：钻屑的透筛率高，净化效果差。

3）直线运动振动筛两根带偏心块的主轴作同步反向旋转产生直线振动，直线振动的加速度平衡作用于筛箱，筛网受力均匀。

优点：筛网的寿命长，处理钻井液的量大、均步度好；缺点：易出现"筛糊"现象，造成处理量下降，在使用超细目筛网时处理量不满足要求。

钻井液中黏切高的处理技术
钻井液中黏切高的处理技术
艾潽固控研究室
在钻井作业中，钻井液的粘度和切向力的组合的概念“黏切”，黏切过大对于石油钻井来说是不利的，因为黏切过大导致钻井液流动阻力大，消耗能量多，增加开采成本。

使有效功率降低，钻速减小。

并且让钻井液的有害固相净化不良，因粘度大而不利于地面除砂。

容易发生易泥包裹住钻头，压力变化幅度大，易引起喷、漏、塌、卡等事故。

在除气方面也大大增加了难度，从而影响气测井容易形成气侵。

下钻后开泵难，泵压升高，引起憋漏地层和憋泵。

在出现黏切问题时，一般情况下是与钻井液中的固相含量有很大的关系，所以这里需要借助固控设备来解决，一般现场上遇见的应该是高固相含量高造成的，我们要用离心机把里面的高固相甩掉，固控系统的作用以离心机和除泥器为主，同时应该清理振动筛池，减少筛网被高固相高度磨损。

粘切过高的原因还有一种就是油气侵入钻井液中，这时钻井液会出现失水量过大，也就是说缺水现象，那么我们需要补充适量的水和降粘剂处理，并且加如处理剂氢氧化钠乳和有絮凝作用的药品化掉油气侵入状况，如果嫌速度慢，可以在次加入清水降粘，适当的加点降滤失剂。

所以说用好的固控系统以及将泥浆添加剂与水混合均匀后再加入循环系统，可以防止泥浆性能大起大落，降低钻井液中的黏切问题。

钻井固控设备导言：钻井是石油工业中极其重要的环节之一，其中的固控过程起到了至关重要的作用。

钻井固控设备是指用于控制井口压力、固定井口环空封隔及排除在钻井过程中产生的井涌和井塌等不稳定情况的设备。

本文将介绍钻井固控设备的类型、功能及其在钻井过程中的应用。

一、钻井固控设备的类型1. 钻井液净化设备钻井液净化设备主要是为了保持钻井液的清洁和稳定性，防止钻井液中出现固相颗粒以及其他杂质。

常见的钻井液净化设备有旋流器、振动筛、除砂器等。

旋流器通过内部的旋涡作用，将液体和固体颗粒通过离心力的作用分离，从而实现对钻井液的固相颗粒分离。

振动筛则是通过振动筛网的筛分作用，将细小的固体颗粒筛选出来。

除砂器则可以过滤掉钻井液中的大颗粒固体。

2. 环空井控设备环空井控设备也是钻井固控设备的重要组成部分，主要用于控制井口环空的压力以及隔绝井底不稳定层。

常见的环空井控设备有防喷器、防漏器、盲井栓等。

防喷器通过调节井口环空压力，防止井涌的发生。

防漏器则可以隔离井下的不稳定层，防止其向井上传导。

盲井栓则是用于临时关闭井口的装置，主要用于钻井中暂停作业时的井口封堵。

3. 排胶设备排胶设备主要是用于清除井内的固相胶体物质，防止其对钻井过程产生不良影响。

常见的排胶设备有真空泵、抽胶器、膨润土分离器等。

真空泵通过负压作用将井内的胶体物质吸出，从而实现了排胶的目的。

抽胶器则是通过活塞的作用将井口胶体物质抽出。

膨润土分离器可以将膨润土与水分离，避免膨润土在钻井过程中形成胶体。

二、钻井固控设备的功能1. 控制井口压力钻井过程中，由于井压和地层压力的相互作用，井口压力可能会突然增大，甚至发生井涌。

钻井固控设备可以通过调节井口环空的压力，以保持在安全范围内。

2. 隔离井底不稳定层地层中存在不少不稳定层，如含水层和含油层等。

这些不稳定层有可能导致井底塌陷或井涌，对钻井过程产生不利影响。

钻井固控设备可以隔离井底不稳定层，确保钻井过程的稳定性。

3. 排除井涌和井塌井涌和井塌是指地层在钻井过程中不稳定，导致其向井眼中流入的现象。

直线型振动筛使用说明书沧州市华油飞达有限公司用户须知操作和维修振动筛前，必须首先阅读本使用手册，以及相关的钻采设备操作的相关规定，并正确的安装、使用和维修。

因用户操作不当所引起的事故、机器故障所造成的损失，厂家不承担相关责任。

易损件的更换须符合供货方的要求，因使用不配套产品所引起的机器故障，厂家不承担相关责任。

由于设计改进、特殊定货等原因，出厂产品可能存在与本手册存在细微的差异，请查阅相关随机文件。

目录一. 概述二. 型号、规格、主要尺寸三. 主要技术参数四. 结构及特点五. 工作原理及性能比较六. 运输、安装与调试七. 安全注意事项八. 维护保养九. 电气控制十. 常见故障及排除十一. 订货须知附录1：易损件清单附录2：发货清单一概述在钻井过程中，井底产生的岩屑由钻井液带到地面，要求将岩屑及时从钻井液中清除掉。

振动筛是钻井设备必备的几种清除岩屑的设备之一。

如果振动筛不能正常工作，那么后续的固控设备（旋流器、离心机等）将很难正常工作。

钻井液振动筛是固控系统中的关键设备。

我公司生产的HG320A型直线型振动筛是一种用于处理钻井液固相颗粒的专用设备。

该振动筛是在综合国内外振动筛优点的基础上，精心设计，精工制造，适用于各类泥浆净化系统的配套，对于清除钻井液中固相颗粒有非常理想的效果。

HG320A型直线型振动筛主要特点是有极好的运移性，能极好的适应钻井作业频繁移动的特点，同时安装简单，筛网更换方便，操作简便，工作性能优良，大大的降低日常工作量，同时又能保证钻井液处理后固相颗粒达到后续设备的要求，对整个钻井系统的稳定工作提供充足的保证。

二型式、规格、主要尺寸2.1 结构型式单筛，双联筛，三联筛2.2 筛网规格筛网目数：20-200筛网面积：1250×630mm2.3 筛网型式楔块固定2.4技术参数三结构及特点3.1主要结构HG320A型直线振动筛采用双激振电机自同步原理，通过激振力的合成形成直线运动轨迹。

钻井液泥浆振动筛结构：
钻井液泥浆振动筛主要由底座，筛箱，筛网，录井罐，激振电机，减震弹簧，控制开关，调节装置等部分组成。

1、筛箱：筛箱使用软（硬）勾边筛网，框架筛网，采用螺栓拉紧或锲形块结构，这样使绷紧安全可靠不易损坏筛网，此结够工作可靠，操作方便，维护简单。

2、录井装置：借鉴国外知名品牌，进行结构优化设计，泥浆缓冲效果好，延长筛网使用寿命的效果。

3、动力装置：由激震梁和两台品牌防爆震动电机组成，震动噪音小，运行效果平稳，使用寿命长，安装维护方便。

4、减震装置：采用高强度复合橡胶结构，稳定性能好，减震效果好，噪音小。

5、调节装置：采用丝杠下调节结构，调节精度高，稳定性好，操作简单便捷。

6、控制装置：采用品牌防爆或非防爆控制装置，安全性能好，降压启动保护性能强，使用寿命长。

钻井液泥浆振动筛工作原理：
钻井液泥浆振动筛是钻井泥浆固相控制系统中的一级固控设备，处理从井底返浆上来的
74μm以上的泥浆固相颗粒。

钻井液泥浆振动筛是根据振动电机在偏心块力的作用下，通过激震梁传递产生直线运动、圆形运动或平动椭圆型运动轨迹。

两台电机中垂线与筛夹角成a 角或直线型方式，这样两台激振电机转动方向相反，其相互运所产生激振动力，在X方向相互抵销，激振力为零。

而在Y方向上两台电机的激振力互相叠加从而带动整个上下筛箱沿Y
轴方向的往复运动，同时使筛网面上的泥浆沿Y轴方向被抛上，然后自由落下时已向前移动，这样不断地被抛上落下使泥浆向前运动，泥浆液通过筛网漏入泥浆罐内，而泥浆中的大与筛
网孔眼的部分固体颗粒被筛出，从而起到了泥浆液净化作用。

振动筛筛布
石油泥浆振动筛（震动筛）型号（S W A C O，D E R R I C R，K E M T R O N）筛布，适配振动筛品牌及型号
板式振动筛网是目前最常用的一种石油振动筛网，可广泛应用于不同条件下的钻井作业中。

该产品通常由2到3层不锈钢网布粘合在开孔的金属衬板上构成.同时，筛网附带专用的橡胶塞以修补网面破损，可有效地节省时间，降低生产成本。

我厂拥有丰富的生产经验和成熟的工艺，可根据不同客户的需求制造多种规格尺寸的勾边平板筛网。

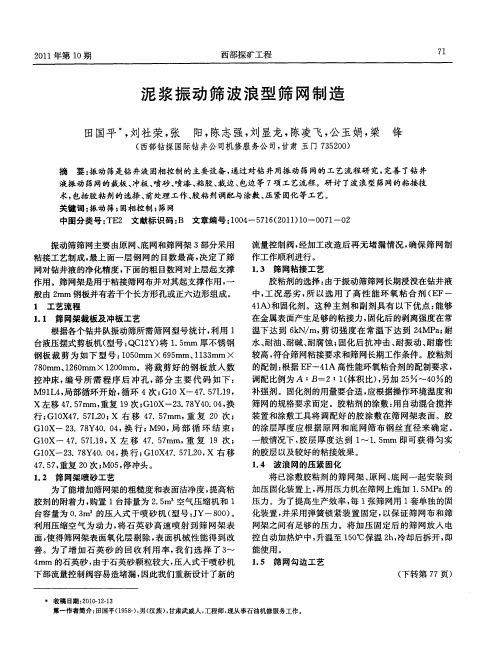

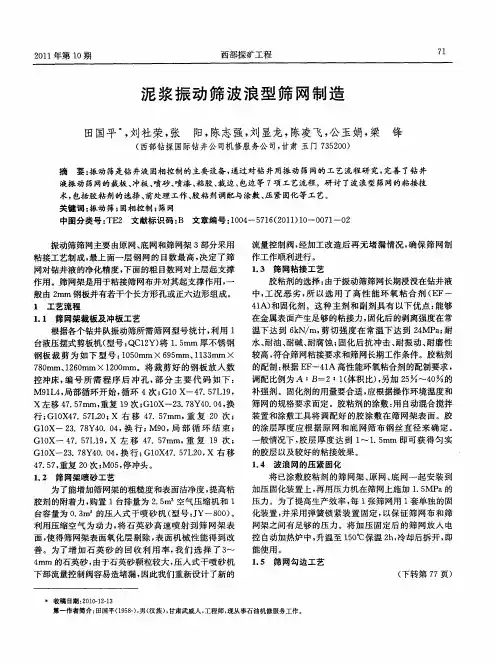

波浪式振动筛网的网面呈独特的波浪状，安装方式可以是勾边或钢框架网的楔形压紧装置。

波浪网的有效滤过面积可达同一规格平板网的125%到150%，处理量因此大幅度提高。

我厂能够根据不同客户的需求制造多种规格尺寸的波浪式筛网。

框架振动筛网是一种常用的石油振动筛网，主要由钢制框架和紧密结合在框架上的2到3层构成。

该框不锈钢网布架由高强度方形钢管或扁钢焊接而成，
并带有多条加强支撑筋，网布可通过金属衬板与框架结合，或直接粘合在框架上。

每张筛网均附带专用的橡胶塞以修补网面破损。

我厂可根据不同客户的需求制造多种规格尺寸的钢框架筛网。

勾边软式振动筛的结构与平面板式筛网相似，通常仅由2层或三层不锈钢网布紧密粘合为一体构成，不带金属衬板。

软网的有效过滤面积较平板网大,价格低，但寿命相对较短，需要根据具体的钻井作业条件选用不同的筛网。

我厂能够根据不同客户的需求制造多种规格尺寸的平面软筛网。

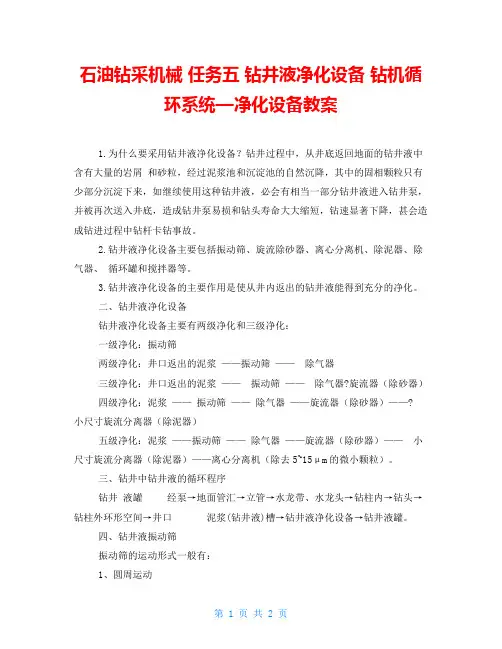

石油钻采机械任务五钻井液净化设备钻机循环系统—净化设备教案1.为什么要采用钻井液净化设备？钻井过程中，从井底返回地面的钻井液中含有大量的岩屑和砂粒，经过泥浆池和沉淀池的自然沉降，其中的固相颗粒只有少部分沉淀下来，如继续使用这种钻井液，必会有相当一部分钻井液进入钻井泵，并被再次送入井底，造成钻井泵易损和钻头寿命大大缩短，钻速显著下降，甚会造成钻进过程中钻杆卡钻事故。

2.钻井液净化设备主要包括振动筛、旋流除砂器、离心分离机、除泥器、除气器、循环罐和搅拌器等。

3.钻井液净化设备的主要作用是使从井内返出的钻井液能得到充分的净化。

二、钻井液净化设备钻井液净化设备主要有两级净化和三级净化：一级净化：振动筛两级净化：井口返出的泥浆——振动筛——除气器三级净化：井口返出的泥浆——振动筛——除气器?旋流器（除砂器）四级净化：泥浆——振动筛——除气器——旋流器（除砂器）——? 小尺寸旋流分离器（除泥器）五级净化：泥浆——振动筛——除气器——旋流器（除砂器）——小尺寸旋流分离器（除泥器）——离心分离机（除去5~15μm的微小颗粒）。

三、钻井中钻井液的循环程序钻井液罐经泵→地面管汇→立管→水龙带、水龙头→钻柱内→钻头→钻柱外环形空间→井口泥浆(钻井液)槽→钻井液净化设备→钻井液罐。

四、钻井液振动筛振动筛的运动形式一般有：1、圆周运动2、圆周和椭圆运动3、直线运动钻井液振动筛最易损坏的零件是筛网。

一般有钢丝筛网、塑料筛网、带孔筛板等，常用的是不锈钢丝的筛网，有单层、叠层和粘合筛网。

五、离心分离机六、水力旋流器的工作原理旋流除砂器和旋流除泥器的结构及工作原理完全相同，所以统称为水力旋流器。

旋流器是一个带有圆柱部分的锥形容器。

锥体上部内圆锥部分叫液腔。

圆锥体外侧有一进液管，以切线方向和液腔连通。

容器的顶部是上溢流口，底部是底流口（也叫排料口）。

一个空心的圆管沿旋流器轴线从顶部延伸到液腔里，这个圆管称为溢流管，也叫旋流定向器。
