4三端集成稳压器

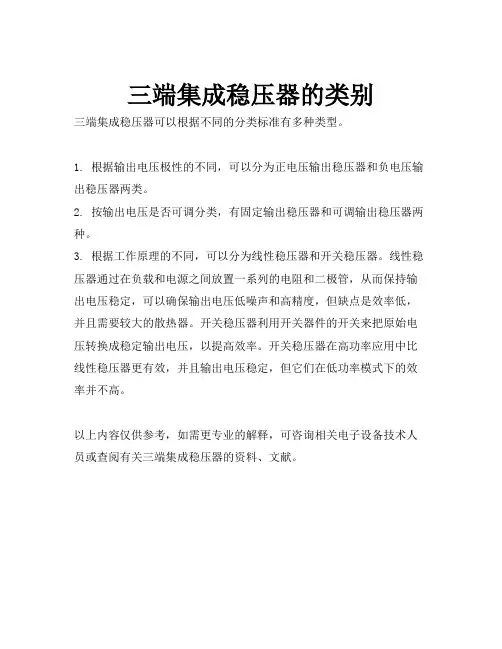

三端集成稳压器的类别
三端集成稳压器可以根据不同的分类标准有多种类型。

1. 根据输出电压极性的不同，可以分为正电压输出稳压器和负电压输出稳压器两类。

2. 按输出电压是否可调分类，有固定输出稳压器和可调输出稳压器两种。

3. 根据工作原理的不同，可以分为线性稳压器和开关稳压器。

线性稳压器通过在负载和电源之间放置一系列的电阻和二极管，从而保持输出电压稳定，可以确保输出电压低噪声和高精度，但缺点是效率低，并且需要较大的散热器。

开关稳压器利用开关器件的开关来把原始电压转换成稳定输出电压，以提高效率。

开关稳压器在高功率应用中比线性稳压器更有效，并且输出电压稳定，但它们在低功率模式下的效率并不高。

以上内容仅供参考，如需更专业的解释，可咨询相关电子设备技术人员或查阅有关三端集成稳压器的资料、文献。

一、简介常见的三端固定集成稳压电路有正电压输出的78××系列和负电压输出的79××系列。

所谓三端就是该集成稳压电路的引出脚只有三条，即：输入端、输出端和接地端；其封装形式采用晶体三极管的标准封装，外形与晶体三极管一样。

因此，用它来组成稳压电源需要的外围元件很少，电路非常简单。

该集成稳压电路内部还设置了过流、芯片过热及调整管安全工作区的保护电路，使用起来安全、可靠。

该系列集成稳压电路型号中的78或79后面的数字代表该三端集成稳压电路的输出电压数值，以伏特（V）为单位。

例如7806表示输出电压为正6V；7924表示输出电压为负24V。

此外，我们还可以发现在数字78××或79××的前面和后面还有一些英文字母，如LM78××、CW78××C、TA78××AP等。

前面的字母称为“前缀”，通常为生产厂家（公司）的代号，如“TA”表示日本东芝公司的产品。

后面的字母称为“后缀”，用来表示输出电压容差和封装形式等。

通常不同生产厂家（公司）对三端集成稳压电路型号后缀所用字母的含义和定义各不相同。

不过，这对我们实际使用影响不大。

78××系列集成稳压电路的输出电压大致有8种（输出电压的种类随厂商的不同而异）： 7805、78 06、7809、7810、7812、7815、7818、7824。

按其最大输出电流又可分为78××、78M××、78××三个分系列。

其中78L××系列的最大输出电流为100mA；78M××系列最大输出电流为500mA；78××系列最大输出电流为1.5A。

78××系列集成稳压电路的外形有多种，详见图1。

其中78L××系列有两种封装形式：一种是金属壳的TO-39封装，见图1（a）；另一种是塑料TO-92封装，见图1（b）。

三端集成稳压器的工作原理————————————————————————————————作者：————————————————————————————————日期：三端集成稳压器的工作原理现以具有正电压输出的78L××系列为例介绍它的工作原理。

电路如图1所示，三端式稳压器由启动电路、基准电压电路、取样比较放大电路、调整电路和保护电路等部分组成。

下面对各部分电路作简单介绍。

（1）启动电路在集成稳压器中，常常采用许多恒流源，当输入电压VI接通后，这些恒流源难以自行导通，以致输出电压较难建立。

因此，必须用启动电路给恒流源的BJT T4、T5提供基极电流。

启动电路由T1、T2、DZ1组成。

当输入电压VI高于稳压管DZ1的稳定电压时，有电流通过T1、T2，使T3基极电位上升而导通，同时恒流源T4、T5也工作。

T4的集电极电流通过DZ2以建立起正常工作电压，当DZ2达到和DZ1相等的稳压值，整个电路进入正常工作状态，电路启动完毕。

与此同时，T2因发射结电压为零而截止，切断了启动电路与放大电路的联系，从而保证T2左边出现的纹波与噪声不致影响基准电压源。

（2）基准电压电路基准电压电路由T4、DZ2、T3、R1、R3及D1、D2组成，电路中的基准电压为式中VZ2为DZ2的稳定电压，VBE为T3、D1、D2发射结（D1、D2为由发射结构成的二极管）的正向电压值。

在电路设计和工艺上使具有正温度系数的R1、R2、DZ2与具有负温度系数的T3、D1、D2发射结互相补偿，可使基准电压VREF基本上不随温度变化。

同时，对稳压管DZ2采用恒流源供电，从而保证基准电压不受输入电压波动的影响。

（3）取样比较放大电路和调整电路这部分电路由T4～T11组成，其中T10、T11组成复合调整管；R12、R13组成取样电路；T7、T8和T6组成带恒流源的差分式放大电路；T4、T5组成的电流源作为它的有源负载。

T9、R9的作用说明如下：如果没有T9、R9，恒流源管T5的电流IC5=IC8+IB10，当调整管满载时IB10最大，而IC8最小；而当负载开路时IO=0，IB10也趋于零，这时IC5几乎全部流入T8，使得IC8的变化范围大，这对比较放大电路来说是不允许的，为此接入由T9、R9级成的缓冲电路。

集成三端稳压器集成三端稳压器是一种串联调整式稳压器,内部设有过热、过流和过压保护电路。

它只有三个外引出端(输入端、输出端和公共地端),将整流滤波后的不稳定的直流电压接到集成三端稳压器输入端,经三端稳压器后在输出端得到某一值的稳定的直流电压。

一、集成三端稳压器的分类集成三端稳压器因其输出电压的形式、电流的不同有不同的分类。

1. 根据输出电压能否调整分类集成三端稳压器的输出电压有固定和可调输出之分。

固定输出电压是由制造厂预先调整好的,输出为固定值。

例如,7805型集成三端稳压器,输出为固定+5V 。

可调输出电压式稳压器输出电压可通过少数外接元件在较大范围内调整, 当调节外接元件值时, 可获得所需的输出电压。

例如:CW317型集成三端稳压器, 输出电压可以在12～37V 范围内连续可调。

2. 固定输出电压式根据输出电压的正、负分系列输出正电压系列(78××)的集成稳压器其电压共分为5～24V七个挡。

例:7805、7806、7809等,其中字头78表示输出电压为正值,后面数字表示输出电压的稳压值。

输出电流为15A(带散热器)。

输出负电压系列(79××)的集成稳压器其电压共分为-5～-24V七个挡。

例:7905、7906、7912等,其中字头79表示输出电压为负值,后面数字表示输出电压的稳压值。

输出电流为15A(带散热器)。

3. 根据输出电流分挡三端集成稳压器的输出电流有大、中、小之分,并分别有不同符号表示。

输出为小电流,代号"L" 。

例如,78L××,最大输出电流为0.1A 。

输出为中电流,代号"M" 。

例如,78M××,最大输出电流为05A 。

输出为大电流,代号"S" 。

例如,78S××,最大输出电流为2A 。

注意：各厂家分挡符号不一, 选购时要注意产品说明书。

四、5V3A三端固定集成稳压器W123、W223、W323是一种三端固定式正压集成稳压器，而W145、W345是三端固定式负压集成稳压电路。

它们内部设有过流、过热和调整管安全工作区保护及输出过电压保护，工作安全可靠。

它们的主要特性参数见表18-8，外形及引脚排列如图18-8所示。

五、低压差三端集成稳压器为了降低集成稳压器的功率损耗，可以降低集成稳压器的输入和输出之间的电压差。

为此要大大降低调整管的饱和压降，使调整管在1V以下的管压降下仍有良好的放大作用。

低压差三端集成稳压器就是这类产品，具有压差小、功耗小等特点。

低压差三端集成稳压器可用于78系列集成稳压器难以胜任的低功耗特殊应用场合，如航空、航海设备的电源电路，以及便携式仪器、仪表等。

表18-9列出了一些低压差三端集成稳压器的主要特性参数。

六、三端可调稳压器三端可调稳压器是一种输出电压可调的集成稳压器，这种稳压器的特点是稳定度高，适应性强，使用方便，因此它特别适合作为试验室电源或多种方式的供电系统使用。

1．小电流三端可调稳压器表18-10列出了国产1．5A以下三端可调稳压器的主要特性参数。

三端可调稳压器随品种的不同，同型号引脚所对应的功能不一定相同，使用时务必正确识别后方能接入电路，否则有可能损坏稳压集成电路。

表18-11给出了CW317和CW337系列可调稳压器的引脚排列顺序及功能说明，供参考。

2．大电流可调集成稳压器大电流可调集成稳压器同一般可调集成稳压器一样，内部设有过流、过热及调整管安全工作区保护，使用安全可靠，电路连接方便。

表18-12列出了一些国产大电流可调集成稳压器的主要特性参数，它们的外形及引脚排列见表18-13。

三端集成稳压器内部结构
【一、三端集成稳压器简介】
三端集成稳压器是一种常见的电源管理器件，广泛应用于各种电子设备中。

它具有体积小、性能稳定、效率高等特点，能够为电子设备提供稳定、可靠的电源。

【二、三端集成稳压器内部结构解析】
三端集成稳压器的内部结构主要包括输入端、输出端和中间控制端三个部分。

【1.输入端】
输入端主要负责接收外部电源输入，并进行电压调整。

一般情况下，输入端包括一个或多个电容，用于滤波和降低电压波动。

【2.输出端】
输出端主要负责将调整后的电压输出给外部电路。

输出端通常包括一个或多个输出电容，用于进一步滤波和平滑电压波形。

【3.中间控制端
中间控制端主要负责电压调整和稳压。

这部分通常采用开关控制器、误差放大器等元器件，以实现对输出电压的精确控制。

【三、各端功能与应用】
三端集成稳压器各端在不同的应用场景中发挥着重要作用。

输入端和输出端电容有助于提高电源系统的稳定性和可靠性，满足各种负载需求。

中间控制端则通过精确控制输出电压，确保电子设备正常运行。

【四、三端集成稳压器的优势与局限】
三端集成稳压器具有体积小、性能稳定、效率高等优点，广泛应用于各类电子设备。

然而，它也存在一定的局限性，如输出电压范围有限、输出电流能力较低等。

【五、总结】
总之，三端集成稳压器作为一种高效的电源管理器件，在电子设备中发挥着重要作用。

三端集成稳压器原理与应用三端集成稳压器的分类秦炎做电子实验或自制各种电子装置都离不开直流稳压电源用分立元件组装的稳压电源调试维修比较麻烦且体积较大随着功率集成技术的提高和电子电路集成化的发展出现了集成稳压器所谓集成稳压器是指将功率调整管取样电阻以及基准稳压误差放大启动和保护电路等全部集成在一个芯片上而形成的一种稳压集成电路目前常见的三端集成稳压器按性能和用途可分为以下4类1. 三端固定输出正稳压器所谓三端是指电压输入端电压输出端和公共接地端输出正是指输出正电压国内外各生产厂家均将此系列稳压器命名为78系列如7805 7812等其中78后面的数字代表该稳压器输出的正电压数值以伏特为单位例如7805即表示稳压输出为5V 7812表示稳压输出为12V等有时我们会发现在型号78前面和后面还有一个或几个英文字母如W78 AN78 L78CV等前面的字母称前辍一般是各生产厂公司的代号后面的字母称为后辍用以表示输出电压容差和封装外壳的类型等不过各生产厂家对集成稳压器型号后辍所用字母定义不一但这对实际使用没有大的影响78 系列稳压器按输出电压分共有9种分别为7805 78067808 78097810 78127815 78187824按其最大输出电流又可分为78L78M和78三个分系列其中78L系列最大输出电流为100mA 78M 系列最大输出电流为500mA 78系列最大输出电流为1.5A78系列稳压器外形见图1其中78L系列有两种封装形式一种是金属壳的TO 39封装见图1a一种是塑料TO 92封装见图1 b前者温度特性比后者好最大功耗为700mW加散热片时最大功耗可达1.4W后者最大功耗为700mW使用时无需加散热片78L系列中一般以塑封的使用较多78M系列有两种封装形式一种是T O 202塑封见图1 c一种是TO 220塑封见图1 d不加散热片时最大功耗为1W加2002004m㎡散热片时最大功耗可达7.5W 78系列也有两种封装形式一种是金属亮的TO 3封装见图1e一种是料TO 220封装见图1d不加散热片时前者最大功耗可达2.5W后者可达2W加装200 2004mm3散热片时最大功耗可达15W塑料封装以其安装固定容易价廉等优点在无线电爱好者中使用居多2. 三端固定输出负稳压器即79系列除输出电压为负电压引脚排列不同外其命名方法外型等均与78系列相同3 .三端可调输出正稳压器此处的三端是指电压输入端电压输出端和电压调整端在电压调整端外接电位器后可对输出电压进行调节其主要特点是使用灵活4..三端可调输出负稳压器其输出为负电压LM123系列LM140系列LM138系列LM150系列等与之对应的负输出也各有一个系列这类稳压器的命名方法无明显规律封装也各异本文拟以最常见最廉价的LM317T 正输出可调和LM337T负输出可调为例予以介绍LM317T的输出电压可在1.2V 37V之间可调输出电压由两只外接电阻确定输出电流可达1.5A其各项指标均优于固定输出稳压器使用极为方便LM317T采用标准的TO 220塑料封装不加散热片时最大功耗为2W加200 200 4mm3散热片时最大功耗可达15WLM337T除输出为负电压外其它均与LM317T相同三端集成稳压器原理与应用集成稳压器的工作原理与主要参数秦炎本章介绍集成稳压器的工作原理和几个主要参数掌握了这些知识对自制稳压电源将会有帮助工作原理图1是78 系列稳压器的电原理框图由图可见它与一般分立件组成的串联调整式稳压电源十分相似不同的是增加了启动电路恒流源以及保护电路为了使稳压器能在比较大的电压变化范围内正常工作在基准电压形成和误差放大部分设置了恒流源电路启动电路的作用就是为恒流源建立工作点R sc 是过流保护取样电阻R A R B组成电压取样电路实际路是由一个电阻网络构成在输出电压不同的稳压器中采用不同的串并联接法形成不同的分压比通过误差放大之后去控制调整管的工作状态以形成和稳定一系列预定的输出电压因此在图1中将R A画成可变电阻形式79 系列稳压器也是一种串联调整式稳压电源但它的调整管处于共射工作状态属集电极输出型稳压电路其工作原理与78系列类似图2是LM317系列可调稳压器的电原理框图基准电压 1.25V接在误差放大器A的同相输入端和芯片的电压调整端Adj之间并由一个超级恒流源50A供电显然如果将调整端直接接地则输出Uo固定为1.25V实际使用时LM317采用悬浮式工作即由外接电阻R1R2来设定输出电压根据LM317内部电路详图经推导计算可得出Uo 1.25 1R2/R1过程从略主要参数1.最大输入电压U imax它是指稳压器输入端允许加的最大电压它与集成稳压器的击穿电压有关应注意整流后的最大直流电压不能超过此值2. 最小输入输出压差U i-U o min其中U i表示输入电压U o表示输出电压此参数表示能保证稳压器正常工作所要求的输入电压与输出电压的最小差值由此参数与输出电压之和决定稳压器所需的最低输入电压值如果输入电压过低使输入输出压差小于U i-U o min则稳压器输出纹波变大稳压性能变差3. 输出电压范围是指稳压器参数符合指标要求时的输出电压范围对于三端固定输出稳压器其电压偏差范围一般为5%对于三端可调输出稳压器应适当地选择外接取样电阻分压网络以建立所需的输出电压4.最大输出电流I omax是指稳压器能够输出的最大电流值使用中不允许超出此值5.电压调整率S v反映稳压器输入电压的变化所引起输出电压的变化情况第一种定义S v=U o / U i ·U o100 | I o=0 其意义是单位输出电压的输入和输出电压相对变化的百分比第二种定义是限定输入电压U i一个变化范围直接将U0的数值做为S v两种定义方法所得出的S v的量纲不同第一种定义的单位为百分数/V第二种定义的单位为“mV” 一般对于可调输出稳压器使用第一种定义方法对于固定稳压器常使用第二种定义方法显然不管是那种定义的S v其值越小说明稳压器性能越好6.电流调整率S I反映稳压器负载电流的变化所引起输出电压的变化第一种定义S I =U o / U o·100 | U i =0I o=常数第二种定义S I= U o| U1 =0 Io=常数有时为了更直观地表达稳压器的负载能力采用了输出电阻R o这个指标其定义如下R o= U o / I o| Ui =0有时也称为稳压器的内阻自然R o越小稳压器负载能力越强三端集成稳压器原理与应用稳压电源的制作秦炎利用78×× 79××系列三端集成稳压器可做成系列稳压电源电路如图1所示其中图1 a是采用78L×× 或78M×× 组成的正电压输出稳压电源输出电压和最大输出电流由稳压器型号决定如78L09即可输出+9V直流电压100mA电流78M12即可输出+12V电压500mA电流等可按需要适当选择图1 b是采用79L×× 或79M×× 组成的负电压输出稳压电源注意到其中4个整流二极管与图1 a的接法不同除了输出为负电压外其它选择要求与图1 a相同图1 c是采用78×× 稳压器组成的最大输出电流为1.5A的正电输出稳压电源因1N4000系列二极管最大整流电流为1A 无法满足输出1.5A电流的要求故整流部分采用了3A 50V的全桥一般以QL表示它有四个端子其中两个端子是交流输入标记接电源变压器次级交流电压输出不分正负端子相当于图1 a的“A” 点端子“” 相当于图1 a的 “A”点图1中电源变压器的选择注意两点第一是选择功率根据稳电路的输出Uo和最大输出电流Io来确定变压器的功率P 一般选P 1.4 Uo Io例如用7809组成输出电压为9V最大输出电流为1.5A的稳压电源电源变压器的功率应选择P 1.4 9 1.5=18.9W则变压器功率可选19W以上的第二是选择电源变压器次级交流电压U2要根据稳压器输出电压来确定一般要求集成器的输入输出直流压差即|UoUi|不小于2V压差过小稳压器起不到稳压作用压差过大稳压器本身消耗功率随之增大对输出最大电流有影响实际应用中一般选择| Uo Ui|=2.5 3V为宜由此反映到对U2 的要求可按下述方法估算输出电压Uo12V的选择U 2数值比Uo大2V以上输出电压12V的选择U2数值与Uo数值相同即可例如使用7806 则U2取8V使用7818 则U2取18V以上电源变器的选择标准只是一个参考实际应用当中视电源变压器状况可做适当调整如变压器空载电流较小则其功率可适当降低一些U2选择也可低一些反之则应提高如果所用元器件完好接线无误无须任何调试电路便能正常工作发现电路有故障时应首先切断电源仔细检查接线是否有误然后再考虑更换稳压块千万不要一发现故障便换新稳压块这样往往会连续烧坏家用收音机和随身听收录机的工作电压一般以4.5V 6V居多工作电流一般为200多毫安给这些装置加装一个稳压电源该如何选择电路元器件呢对于工作电压为6V的可直接选用7806因工作电流为200多毫安故亦可以选78M06 电路形式可直接采用图1“a” 电源变压器功率选2 3W 因为P 1.4· 6· 0.2=1.68W次级交流电压U2选8V对于工作电压为4.5V的收音机或收录机因在固定系列中无此系列值故只有用三端可调稳压器LM317T组成电路如图2其中输出电压Uo 1.25 1R 2 / R1 4.5V 显然改变R2数值利LM317T同样可得到输出为4.5V的稳压电源图3是用LM317T组成的正可调直流稳压电源非常适于小型实验室使用其主要参数为输出电压1.25 20V连续可调输出电流最大可达到1.5A内阻小于0.05 纹波电压小于1mV实际安装时要注意稳压器要尽可能的靠近滤波电容C1以免引起输入端自激电阻R1两端分别尽量靠近稳压器的输出端和调整端否则输出端流过大电流时产生的附加压降会造成基准电压的变化三端集成稳压器原理与应用三端稳压器的扩展使用秦炎本篇主要介绍常用三端集成稳压器的一些使用知识扩展功能的方法以使广大电子爱好者能利用手头现有的各种稳压器来组成所需要的各种电源电路一扩流电路78 79系列和LM317系列最大输出电流为1.5A如果所用电子装置需要稳压电源提供更大的电流就需要采用扩流措施了1.外加功率管扩流电路如图1所示在下面介绍的电路中为简单起见均将电源变压器整流二极管和输入滤波电容省略不画R1是过流保护取样电阻当输出电流增大超过一定值时R1上压降增大使BG1的U bc值减小促使BG1向截止方向转化因为集成稳压器本身有过热保护电路如果我们将BG1和集成稳压器安装在同一个散热器板上则BG 1也同样受到过热保护图1电路可输出7A的电流2. 多块稳压器并联扩流电路如图2所示这是一种线路简单无需调整有较高实用性的电路其最大输出电流为N ·1.5A N为并联的稳压器的块数实际应用中稳压器最好使用同一厂家同一型号产品以保证其参数一致性另外最好在输出电流上留有10% 20% 的余量以避免个别稳压器失效造成稳压器连锁烧毁二扩压电路固定抬高输出电压电路如图3所示如果需要输出电压Uo高于手头现有的稳压块的输出电压时可使用一只稳压二极管DW将稳压块的公共端电位抬高到稳压管的击穿电压V z此时实际输出电压U o 等于稳压块原输出电压与V z之和将普通二极管正向运用来代替DW同样可起到抬高输出电压的作用例如想为自己的随身听录音机装一个6V 500mA稳压电源而手头只有一只7805稳压器则可按图4所示安装D1 选用2CP类硅二极管其上压降约为0.8V这样整个输出就约为5.8V足以满足随身听的需要了若将D1换成发光二极管LED不但能提高输出电压而且LED发光还起到电源指示作用输出电压可调电路利用78系列固定输出稳压电路也可以组成电压可调电路如图5输出电压Uo U××1 R2/ R1其中U××为稳压块标称输出电压显然若将R1 R2数值固定该电路就可以用于固定抬高输出电压如将R1或R2换成光敏电阻便可构成光控输出电压关断电路图6中用运放作为电压跟随器克服了稳压块静态电流IQ的影响输出电压U o= U××1 R2/ R1其中R1为电位器中心抽头与A点之间的电阻值R2为电位器中心轴头与B点之间的电阻值电路中运放亦可用741运放输出电压从7 30V连续可调电压极性变换电路如果需要正电压输出而手头只有79系列稳压块或需要负电压输出而手头只有78系列稳压块这种情况下可以采用图7电路进行极性转换注意输入电压不是对地而是悬空输入的三慢启动稳压电源慢启动稳压电源在一些灯丝供电电路电子琴电源中得到广泛应用此种电路的功能是减小冲击电流以延长灯丝寿命或消除喇叭开机时的噗声图8是用LM317T组成的慢启动正12V电路电路加电时由于C2上电压不能突变故BG1导通将R2短路输出电压U o约为1.5V随着C2的充电BG1逐渐退出饱和区R2上的电压逐渐增大输出压U0亦慢慢升高一直到C2充电完毕BG1截止输出电压U0才达到额定值12V稳压电源的启动速度由时间常数R3· C2决定其中二极管2AP 是为了帮助稳压器正常启动而设置的四恒流源电路如图9所示输出电流I0 = U×× / R I Q一般在选择R时应使I0 I Q以避免或减小I Q变化时影响恒流特性此电路可给各种可充电电池充电实际使用时可以将不同的R分档接入并用开关进行转换以调整不同的充电电流对于三端集成稳压器来说其具体应用电路可以说是不胜枚举只要掌握了其基本工作原理就可以演变出各种实用的电路2002-12-02。

三端集成稳压器三端固定集成稳压器在使用时，首先要根据输出电压的正、负选择7800系列或7900系列。

7800系列是正稳压器，7900系列是负稳压器，它们的输出电压分别是+5V～+24V和-5V～-24V。

输出电流有0.1A、0.5A和1.5A。

以W7800三端稳压器为例：W7800为固定式稳压电路，其输出电压有5V、6V、9V、12V、15V、18V、24V等档级。

最后两位数表示输出电压值。

输出电流分1.5A(W7800)、0.5A(W78M00)和0.1A(W78L00)三个档次。

例如：W7805，表示输出电压为5V、最大输出电流为1.5A；W78M05，表示输出电压为5V、最大输出电流为0.5A；W78L05，表示输出电压为5V、最大输出电流为0.1A。

1.固定输出的三端集成稳压器：固定输出的三端集成稳压器的三端指输入端、输出端及公共端三个引出端，其外形及符号如图所示。

固定输出的三端集成稳压器W78××系列和W79××系列各有七个品种，输出电压分别为±5V、±6V、±9V、±12V、±15V、±18V、±24V；最大输出电流可达1.5A；公共端的静态电流为8mA。

型号后两位数字为输出电压值。

在根据稳定电压值选择稳压器的型号时，要求经整流滤波后的电压要高于三端集成稳压器的输出电压2～3V（输出负电压时要低2～3V），但不宜过大。

固定输出三端集成稳压器的外形固定输出三端集成稳压器基本应用电路基本应用电路固定输出的三端集成稳压器的基本应用电路如上右图所示。

图中：C1用以抑制过电压，抵消因输入线过长产生的电感效应并消除自激振荡；C2用以改善负载的瞬态响应，即瞬时增减负载电流时不致引起输出电压有较大的波动。

C1，C2一般选涤纶电容，容量为0.1μF至几μF。

安装时，两电容应直接与三端集成稳压器的引脚根部相连。

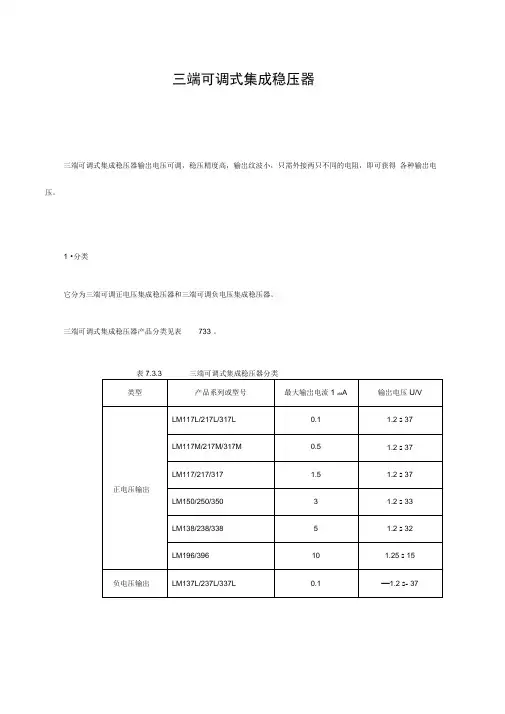

三端可调式集成稳压器三端可调式集成稳压器输岀电压可调，稳压精度高，输岀纹波小，只需外接两只不同的电阻，即可获得各种输岀电压。

1 •分类它分为三端可调正电压集成稳压器和三端可调负电压集成稳压器。

三端可调式集成稳压器产品分类见表733 。

LM137M/237M/337M 0.5 —1.2 s — 37LM137/237/3371.5—1.2 s — 37 2 •引脚排列三端可调式集成稳压器引脚排列图如图 736所示。

除输入、输岀端外，另一端称为调整端图7.3.6 三端可调式集成稳压器引脚排列图a ) TO-220 封装b ) T0-3 封装3.三端可调式集成稳压器基本应用电路1) .基本应用电路及输岀电压估算电路如图 7.3.7 所示。

U 0=1.2~37V 连续可调。

I O E.5A , I omin > 5mA.CW317的U R EF 固定在1.2V , I ADJ =50 A ,忽略不计U 0=1.2 ( 1+R/R i ) VCWJ37CWJ17图7.3.7 三端可调式集成稳压电路2) .外接元器件选取为保证负载开路时I Omin A 5mA R max=U EF/5mA=240 Q。

U OmaX=37V, R为调节电阻，代入U O表达式求得R2为7.16k Q左右，取6.8k Q。

C2是为了减小R两端纹波电压而设置的，一般取10卩F o G是为了防止输岀端负载呈感性时可能岀现的阻尼振荡，取1卩F o C i为输入端滤波电容，可抵消电路的电感效应和滤除输入线窜入干扰脉冲，取0.33卩F VD、VD2是保护二极管，可选整流二极管2CZ52。

3) . U I选取u I =28S40V，U| U OA3V o 当U°U omax37V,U| 40Vo。

三端集成稳压器内部结构三端集成稳压器（Three-Terminal Integrated Voltage Regulator）是一种常见的电子元件，用于稳定电压输出。

它通常由内部结构、功率晶体管和反馈电路组成。

以下是三端集成稳压器的基本内部结构：1.参考电压源（Reference Voltage Source）：稳压器内部有一个稳定的参考电压源，通常采用基准电压源或者电压参考芯片。

这个参考电压源提供了一个稳定的参考电压，通常是几个固定的电压值，例如5V或3.3V。

2.误差放大器（Error Amplifier）：误差放大器是稳压器内部的一个关键模块，它用于比较实际输出电压与参考电压之间的差异，并产生一个误差信号。

误差放大器通常由一个比较器和一个放大器组成。

3.可调元件（Adjustment Element）：可调元件用于调整输出电压的大小，以使误差信号最小化。

常用的可调元件包括调节电阻、可变电容器或可调电阻。

4.输出放大器（Output Amplifier）：输出放大器将误差放大器的输出信号放大，并通过功率晶体管将稳定的电压提供给负载。

5.电流限制器（Current Limiter）：电流限制器用于保护稳压器免受过大的负载电流。

它监测输出电流，并在超过设定的电流限制阈值时进行限制。

6.热保护（Thermal Protection）：稳压器通常还包括一个热保护机制，用于检测芯片温度并在超过安全温度范围时采取保护措施，例如降低输出电压或关断输出。

这些组件相互协作，使得稳压器能够维持稳定的输出电压，无论输入电压变化或负载变化。

不同型号和厂家的三端集成稳压器可能会稍有差异，但基本原理和核心元件是相似的。

三端稳压器原理三端稳压器是一种常用的电子元件，它可以在电路中起到稳定输出电压的作用。

在很多电子设备中，我们都可以看到三端稳压器的身影，它扮演着非常重要的角色。

那么，三端稳压器是如何实现稳压的呢？接下来，我们将深入探讨三端稳压器的原理。

首先，我们来了解一下三端稳压器的基本结构。

三端稳压器通常由输入端、输出端和地端组成。

输入端接收未稳定的电压，输出端输出稳定的电压，而地端则连接到电路的地线上。

三端稳压器内部包含了一个稳压电路，它能够根据输入端的电压变化，自动调节输出端的电压，以保持输出电压的稳定。

三端稳压器的原理主要依靠稳压电路来实现。

稳压电路通常由稳压元件、比较器和反馈回路组成。

稳压元件可以是晶体管或场效应管，它的作用是根据输入端的电压变化，调节输出端的电压。

比较器用来检测输出端的电压是否达到设定值，如果没有达到，就会通过反馈回路调节稳压元件，使输出端的电压保持稳定。

在实际应用中，三端稳压器可以分为固定型和可调型两种。

固定型三端稳压器的输出电压是固定的，无法调节；而可调型三端稳压器可以通过外部电阻或电压调节器来改变输出电压。

无论是固定型还是可调型，它们的稳压原理都是一样的，都是通过稳压电路来实现输出电压的稳定。

三端稳压器的原理非常简单，但它在电子电路中的应用却非常广泛。

无论是在电源电路、信号采集电路还是传感器电路中，都可以看到三端稳压器的身影。

它能够有效地保护后级电路，提高系统的稳定性和可靠性，是电子工程中不可或缺的一部分。

总的来说，三端稳压器的原理是通过稳压电路来实现输出电压的稳定。

它的结构简单，原理清晰，应用广泛。

在实际电子电路设计中，我们可以根据具体的需求选择不同类型的三端稳压器，以实现电路的稳压功能。

希望通过本文的介绍，能够对三端稳压器的原理有更深入的了解。

三端稳压器工作原理
三端稳压器是一种常见的电子元件，用于稳定直流电压。

它的工作原理如下：
1. 输入电压通过输入端进入稳压器。

2. 在稳压器内部，输入电压首先经过一个电阻分压器。

该分压器将输入电压分成两个不同的电压，一个用于稳压器的反馈电路，另一个用于辅助电路。

3. 反馈电路使用一个稳压二极管，也被称为基准二极管。

稳压二极管具有特定的工作特性，即在一定的电压范围内，其电流变化很小。

这使得稳压器能够在一定程度上抵消输入电压变化的影响。

4. 当输入电压发生变化时，稳压二极管的电流也会发生相应的变化。

这会导致反馈电路产生一个电压信号。

5. 电压信号通过一个比较器进行比较，与参考电压进行比较。

参考电压是一个固定的电压，可以根据所需的稳定输出电压来选择。

6. 比较器根据比较结果来调整控制电路，以便产生一个合适的控制信号。

7. 控制信号通过输出电路传递到输出端，以控制输出电压的稳定性。

输出电路通常包括一个功率晶体管，它通过控制电路的调节，来调整输出电压的大小。

通过上述的工作原理，三端稳压器能够在输入电压发生变化时，通过自动调节输出电压来保持输出的稳定性。

这使得它在许多电子设备中得到广泛应用，特别是在需要稳定供电的电路中。

三端可调集成稳压器的特性及作用三端可调式集成稳压器是在三端固定式集成稳压器的基础上发展起来的，它不仅保留了固定输出稳压器的优点，而且在性能指标上有很大的提高。

三端可调集成稳压器的输入电流几乎全部流到输出端，流到公共端的电流非常小，因此可以用少量的外部元件方便地组成精密可调的稳压电路，应用更为灵活。

使用时只需改变外接两只电阻的阻值比，就可对输出电压进行调整，从而获得所需的稳定电压。

它具有全过载保护功能，包括限流、过热和安全区域的保护，即使调节端悬空，保护电路仍然有效。

这种稳压器可以几个并联使用，在保证原有稳压精度下使输出电流得到扩展（可达10A)。

三端可调集成稳压器分正压输出和负压输出两种，国产主要型号有CW317、CW337 (与美国国家半导体公司的LM317、LM337的技术标准相近）。

其中CW317输出电压1.2~37V连续可调，CW337输出电压一1.2~一37V连续可调，输出电流均为1.5A。

CW317、CW337外形及引脚排列见图1，图中Ui、U。

、ADJ分别为输入、输出、调整端。

调整端用于外接取样电阻分压器，以实现输出电压可调。

稳压器没有公共接地端，接地端往往通过电阻接地。

图1 三端可调集成稳压器外形及引脚排列。

使用三端集成稳压器时应注意的事项三端集成稳压器虽然应用电路简单，外围元件很少，但若使用不当，同样会出现稳压器被击穿或稳压效果不良的现象，所以在使用中必须注意以下几个问题。

(1)要防止产生自激振荡。

三端集成稳压器内部电路放大级数多，开环增益高，工作于闭环深度负反馈状态，若不采取适当补偿移相措施，则在分布电容、电感的作用下，电路可能产生高频寄生振荡，从而影响稳压器的正常工作。

虽然市电经整流后由容量很大的电容进行滤波，但铝电解电容器的寄生电感和电阻都较大，频率特性差，仅适用于50 - 200Hz 的电路。

稳压电路的自激振荡频率都很高，因此只用大容量电容难以对自激信号起到良好的旁路作用，需要用频率特性良好的电容与之并联才行，千万不可省去。

(2) 要防止稳压器损坏。

虽然三端稳压器内部电路有过流、过热及调整管安全工作区等保护功能，但在使用中应注意以下几个问题以防稳压器损坏。

①防止输入端对地短路;②防止输入端和输出端接反;③防止输入端滤波电路断路;④防止输出端与其他高电压电路连接;⑤稳压器接地端不得开路。

(3)当集成稳压器输出端加装防自激电容时，万一输入端发生短路时，该电流的放电电流将使稳压器内的调整管损坏。

为防止这种现象的发生，可在输出、输入端之间接一大电流二极管。

(4) 在使用可调式稳压器时.为减小输出电压纹波，应在稳压器调整端与地之间接入一个10μF电容器。

(5) 为了提高稳压性能，应注意电路的连接布局。

一般稳压电路不要离滤波电路太远，另外，输入线、输出线和地线应分开布设，采用较粗的导线且要焊牢。

(6) 三端集成稳压器是一个功率器件，它的最大功耗取决于内部调整管的最大结温。

因此，要保证集成稳压器能够在额定输出电流下正常工作，就必须为集成稳压器采取适当的散热措施。

稳压器的散热能力越强，它所承受的功率也就越大。

(7) 选用三端集成稳压器时，首先要考虑的是输出电压是否要求可以调整。

若不需调整输出电压，则可选用输出固定电压的稳压器;若要调整输出电压，则应选用可调式稳压器。

任务2.3三端直流稳压电压电路设计与制作习题解答一、测试（一）判断题1.在三端稳压器组成的直流电源中整流电路的作用是把交流电变换成单相脉动的直流电；滤波器的功能是把单相脉动直流电变为平滑的直流电；稳压器的作用是克服电网电压、负载及温度变化所引起的输出电压的变化，提高输出电压的稳定性。

答案：T解题：在三端稳压器组成的直流电源中整流电路的作用是把交流电变换成单相脉动的直流电；滤波器的功能是把单相脉动直流电变为平滑的直流电；稳压器的作用是克服电网电压、负载及温度变化所引起的输出电压的变化，提高输出电压的稳定性。

2. 在整流滤波电路中，把一个大电解电容C并接在负载两端就构成了电容滤波电路，由于电解电容的制造工艺的原因，电解电容都有一定的电感效应，越大的电解电容电感值越大，大电解是滤不掉高频的，所以可在大电容C中串联小电容以过滤旁路高频干扰信号。

答案：F解题：在整流电路中，把一个大电容C并接在负载电阻两端就构成了电容滤波电路，由于电解电容的制造工艺的原因，电解电容都有一定的电感效应，越大的电解电容电感值越大，大电解是滤不掉高频的，所以可在大电容C两边并联小电容以过滤旁路高频干扰信号。

3、单相半波整流电路的优点为电路简单，使用元件少；不足方面是变压器利用率和直流效率低，输出电压脉动大，所以单相半波直流仅用在小电流且对电源要求不高的场合。

答案：T解题：单相半波整流电路的优点为电路简单，使用元件少；不足方面是变压器利用率和直流效率低，输出电压脉动大，所以单相半波直流仅用在小电流且对电源要求不高的场合。

4、三端集成稳压器是指这种稳压用的集成电路只有三条引脚输出，分别是输入端、输出端和电源端。

答案：T解题：三端集成稳压器是指这种稳压用的集成电路只有三条引脚输出，分别是输入端、输出端和接地端。

5、78/79系列三端集成稳压器，型号中的78或79后面的数字代表该三端集成稳压器的功率。

答案：F解题：78/79系列三端集成稳压器，型号中的78或79后面的数字代表该三端集成稳压器的正负电压。
