三端可调式集成稳压器三端可调式集成稳压器输岀电压可调，稳压精度高，输岀纹波小，只需外接两只不同的电阻，即可获得各种输岀电压。

1 •分类它分为三端可调正电压集成稳压器和三端可调负电压集成稳压器。

三端可调式集成稳压器产品分类见表733 。

LM137M/237M/337M 0.5 —1.2 s — 37LM137/237/3371.5—1.2 s — 37 2 •引脚排列三端可调式集成稳压器引脚排列图如图 736所示。

除输入、输岀端外，另一端称为调整端图7.3.6 三端可调式集成稳压器引脚排列图a ) TO-220 封装b ) T0-3 封装3.三端可调式集成稳压器基本应用电路1) .基本应用电路及输岀电压估算电路如图 7.3.7 所示。

U 0=1.2~37V 连续可调。

I O E.5A , I omin > 5mA.CW317的U R EF 固定在1.2V , I ADJ =50 A ,忽略不计U 0=1.2 ( 1+R/R i ) VCWJ37CWJ17图7.3.7 三端可调式集成稳压电路2) .外接元器件选取为保证负载开路时I Omin A 5mA R max=U EF/5mA=240 Q。

U OmaX=37V, R为调节电阻，代入U O表达式求得R2为7.16k Q左右，取6.8k Q。

C2是为了减小R两端纹波电压而设置的，一般取10卩F o G是为了防止输岀端负载呈感性时可能岀现的阻尼振荡，取1卩F o C i为输入端滤波电容，可抵消电路的电感效应和滤除输入线窜入干扰脉冲，取0.33卩F VD、VD2是保护二极管，可选整流二极管2CZ52。

3) . U I选取u I =28S40V，U| U OA3V o 当U°U omax37V,U| 40Vo。

三端集成线性稳压器的电路原理及应用1.三端固定式集成稳压器如果将前述的串联型稳压电源电路全部集成在一块硅片上，加以封装后引出三端引脚，就成了三端集成稳压电源了。

正电压输出的78××系列，负电压输出的79××系列。

其中××表示固定电压输出的数值。

如：7805、7806、7809、7812、7815、7818、7824等，指输出电压是+5V、+6V、+9V、+12V、+15V、+18V、+24V。

79××系列也与之对应，只不过是负电压输出。

这类稳压器的最大输出电流为1.5A，塑料封装(TO-220)最大功耗为10W(加散热器)；金属壳封装(TO-3)外形，最大功耗为20W(加散热器)。

2. 78系列三端集成稳压器内部电路框图3. 三端集成稳压器的典型应用⑴固定输出连接在使用时必须注意：(VI)和(Vo)之间的关系，以W7805为例，该三端稳压器的固定输出电压是5V，而输入电压至少大于8V，这样输入/输出之间有3V的压差。

使调整管保证工作在放大区。

但压差取得大时，又会增加集成块的功耗，所以，两者应兼顾，即既保证在最大负载电流时调整管不进入饱和，又不致于功耗偏大。

⑵固定双组输出连接⑶扩大输出电流连接二极管D以低消T管VBE压降而设置，扩大的输出电流为：，原输出电流是Io，现可以近似扩大β倍。

⑷扩大输出电压范围，所以：⑸连接成恒流源电路⑹三端可调式集成稳压电路其型号有正输出三端可调式、负输出三端可调式两种。

是负电压输出可调式。

如LM317型是正电压输出型，LM337其输出电压可在1.25～40V之间调节。

其中，VREF=1.25V，而Iadj很小，通常略去，所以，由公式可得，只要调节R2就能在一定范围调节输出电压的大小。

具有正负输出的实际应用电路如下图所示。

b。

三端稳压7805和7905稳压原理及典型电路外形引脚排列图管脚图图4 纹波抑制电路外形引脚排列图管脚图图4 纹波抑制电路图5 负载调节控制电路图6 与79XX系列三端稳压构成的正负对称输出电压电路图图7 典型应用电路图图8 TO-220封装图片图9 D-PAK封装图LM7905中文资料-MC7905-管脚图-参数-三端稳压集成电路-封装-引脚图-典型应用电路图Electrical Characteristics 电气特性(MC7905/LM7905)(VI = -10V, IO = 500mA, 0℃≤TJ ≤ +125℃, CI =2.2μF, CO =1μF, unless otherwise specified.)三端稳压集成电路极限参数：图1 79XX内部电路图图2 外形引脚排列图管脚图图3 79XX参照测试电路及典型电路图4 输出电压图5 负载调节率曲线图6 电压差曲线图图7 静态电流曲线图图8 短路电流曲线图图9 与78XX系列三端稳压构成的正负对称输出电压应用电路图图10 TO-220封装图片------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------三端稳压块7805、7905、317封装形式、外围电路及实用电路7805 7815 78xx 输出＋电压xx 伏，7905 7915 79... 输出－电压xx伏。

三端固定式集成稳压器应用举例
————————————————————————————————作者：————————————————————————————————日期：
三端固定式集成稳压器应用举例
图1（a）是应用78L××输出固定电压VO的典型电路图。

正常工作时，输入、输出电压差应大于2～3V。

电路中接入电容C1、C2是用来实现频率补偿的，可防止稳压器产生高频自激振荡并抑制电路引入的高频干扰。

C3是电解电容，以减小稳压电源输出端由输入电源引入的低频干扰。

D是保护二极管，当输入端意外短路时，给输出电容器C3一个放电通路，防止C3两端电压作用于调整管的be结，造成调整管be结击穿而损坏。

图1（b）是扩大78L××输出电流的电路，并具有过流保护功能。

电路中加入了功率三极管T1，向输出端提供额外的电流IO1，使输出电流IO增加为IO= IO1+ IO2。

其工作原理为：
在电路中存在关系式VBE1 =VR1 =VCE3。

正常工作时，T2、T3截止，电阻R1上的电流产生压降使T1导通，使输出电流增加。

若IO过流（即超过某个限额），则IO1也增加，电流检测电阻R3上压降增大使T3导通，导致T2趋于饱和，使T1管基-射间电压VBE1降低，限制了功率管T1的电流IC1，保护功率管不致因过流而损坏。

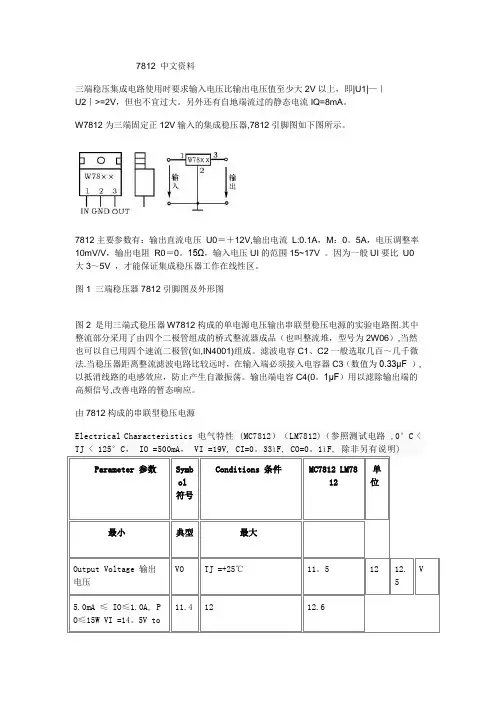

7812 中文资料三端稳压集成电路使用时要求输入电压比输出电压值至少大2V以上，即|U1|—｜U2｜>=2V，但也不宜过大。

另外还有自地端流过的静态电流IQ=8mA。

W7812为三端固定正12V输入的集成稳压器,7812引脚图如下图所示。

7812主要参数有：输出直流电压U0＝＋12V,输出电流L:0.1A，M：0。

5A，电压调整率10mV/V，输出电阻R0＝0。

15Ω，输入电压UI的范围15~17V 。

因为一般UI要比U0大3～5V ，才能保证集成稳压器工作在线性区。

图1 三端稳压器7812引脚图及外形图图2 是用三端式稳压器W7812构成的单电源电压输出串联型稳压电源的实验电路图.其中整流部分采用了由四个二极管组成的桥式整流器成品（也叫整流堆，型号为2W06）,当然也可以自已用四个速流二极管(如,IN4001)组成。

滤波电容C1、C2一般选取几百～几千微法.当稳压器距离整流滤波电路比较远时，在输入端必须接入电容器C3（数值为0.33μF ）,以抵消线路的电感效应，防止产生自激振荡。

输出端电容C4(0。

1μF）用以滤除输出端的高频信号,改善电路的暂态响应。

由7812构成的串联型稳压电源Electrical Characteristics 电气特性 (MC7812）（LM7812)（参照测试电路,0°C < TJ < 125°C， IO =500mA， VI =19V, CI=0。

33ìF, CO=0。

1ìF, 除非另有说明)Parameter 参数Symbol符号Conditions 条件MC7812 LM7812单位最小典型最大Output Voltage 输出电压VO TJ =+25℃ 11。

5 12 12.5V5.0mA ≤ IO≤1.0A, PO≤15W VI =14。

5V to11.412 12.6请问7812的输入输出端连接电容的目的是什么？1。
