三端式固定输出集成稳压器

三端集成稳压器的类别
三端集成稳压器可以根据不同的分类标准有多种类型。

1. 根据输出电压极性的不同，可以分为正电压输出稳压器和负电压输出稳压器两类。

2. 按输出电压是否可调分类，有固定输出稳压器和可调输出稳压器两种。

3. 根据工作原理的不同，可以分为线性稳压器和开关稳压器。

线性稳压器通过在负载和电源之间放置一系列的电阻和二极管，从而保持输出电压稳定，可以确保输出电压低噪声和高精度，但缺点是效率低，并且需要较大的散热器。

开关稳压器利用开关器件的开关来把原始电压转换成稳定输出电压，以提高效率。

开关稳压器在高功率应用中比线性稳压器更有效，并且输出电压稳定，但它们在低功率模式下的效率并不高。

以上内容仅供参考，如需更专业的解释，可咨询相关电子设备技术人员或查阅有关三端集成稳压器的资料、文献。

三端集成稳压器的工作原理————————————————————————————————作者：————————————————————————————————日期：三端集成稳压器的工作原理现以具有正电压输出的78L××系列为例介绍它的工作原理。

电路如图1所示，三端式稳压器由启动电路、基准电压电路、取样比较放大电路、调整电路和保护电路等部分组成。

下面对各部分电路作简单介绍。

（1）启动电路在集成稳压器中，常常采用许多恒流源，当输入电压VI接通后，这些恒流源难以自行导通，以致输出电压较难建立。

因此，必须用启动电路给恒流源的BJT T4、T5提供基极电流。

启动电路由T1、T2、DZ1组成。

当输入电压VI高于稳压管DZ1的稳定电压时，有电流通过T1、T2，使T3基极电位上升而导通，同时恒流源T4、T5也工作。

T4的集电极电流通过DZ2以建立起正常工作电压，当DZ2达到和DZ1相等的稳压值，整个电路进入正常工作状态，电路启动完毕。

与此同时，T2因发射结电压为零而截止，切断了启动电路与放大电路的联系，从而保证T2左边出现的纹波与噪声不致影响基准电压源。

（2）基准电压电路基准电压电路由T4、DZ2、T3、R1、R3及D1、D2组成，电路中的基准电压为式中VZ2为DZ2的稳定电压，VBE为T3、D1、D2发射结（D1、D2为由发射结构成的二极管）的正向电压值。

在电路设计和工艺上使具有正温度系数的R1、R2、DZ2与具有负温度系数的T3、D1、D2发射结互相补偿，可使基准电压VREF基本上不随温度变化。

同时，对稳压管DZ2采用恒流源供电，从而保证基准电压不受输入电压波动的影响。

（3）取样比较放大电路和调整电路这部分电路由T4～T11组成，其中T10、T11组成复合调整管；R12、R13组成取样电路；T7、T8和T6组成带恒流源的差分式放大电路；T4、T5组成的电流源作为它的有源负载。

T9、R9的作用说明如下：如果没有T9、R9，恒流源管T5的电流IC5=IC8+IB10，当调整管满载时IB10最大，而IC8最小；而当负载开路时IO=0，IB10也趋于零，这时IC5几乎全部流入T8，使得IC8的变化范围大，这对比较放大电路来说是不允许的，为此接入由T9、R9级成的缓冲电路。

四、5V3A三端固定集成稳压器W123、W223、W323是一种三端固定式正压集成稳压器，而W145、W345是三端固定式负压集成稳压电路。

它们内部设有过流、过热和调整管安全工作区保护及输出过电压保护，工作安全可靠。

它们的主要特性参数见表18-8，外形及引脚排列如图18-8所示。

五、低压差三端集成稳压器为了降低集成稳压器的功率损耗，可以降低集成稳压器的输入和输出之间的电压差。

为此要大大降低调整管的饱和压降，使调整管在1V以下的管压降下仍有良好的放大作用。

低压差三端集成稳压器就是这类产品，具有压差小、功耗小等特点。

低压差三端集成稳压器可用于78系列集成稳压器难以胜任的低功耗特殊应用场合，如航空、航海设备的电源电路，以及便携式仪器、仪表等。

表18-9列出了一些低压差三端集成稳压器的主要特性参数。

六、三端可调稳压器三端可调稳压器是一种输出电压可调的集成稳压器，这种稳压器的特点是稳定度高，适应性强，使用方便，因此它特别适合作为试验室电源或多种方式的供电系统使用。

1．小电流三端可调稳压器表18-10列出了国产1．5A以下三端可调稳压器的主要特性参数。

三端可调稳压器随品种的不同，同型号引脚所对应的功能不一定相同，使用时务必正确识别后方能接入电路，否则有可能损坏稳压集成电路。

表18-11给出了CW317和CW337系列可调稳压器的引脚排列顺序及功能说明，供参考。

2．大电流可调集成稳压器大电流可调集成稳压器同一般可调集成稳压器一样，内部设有过流、过热及调整管安全工作区保护，使用安全可靠，电路连接方便。

表18-12列出了一些国产大电流可调集成稳压器的主要特性参数，它们的外形及引脚排列见表18-13。

三端集成稳压器内部结构
【一、三端集成稳压器简介】
三端集成稳压器是一种常见的电源管理器件，广泛应用于各种电子设备中。

它具有体积小、性能稳定、效率高等特点，能够为电子设备提供稳定、可靠的电源。

【二、三端集成稳压器内部结构解析】
三端集成稳压器的内部结构主要包括输入端、输出端和中间控制端三个部分。

【1.输入端】
输入端主要负责接收外部电源输入，并进行电压调整。

一般情况下，输入端包括一个或多个电容，用于滤波和降低电压波动。

【2.输出端】
输出端主要负责将调整后的电压输出给外部电路。

输出端通常包括一个或多个输出电容，用于进一步滤波和平滑电压波形。

【3.中间控制端
中间控制端主要负责电压调整和稳压。

这部分通常采用开关控制器、误差放大器等元器件，以实现对输出电压的精确控制。

【三、各端功能与应用】
三端集成稳压器各端在不同的应用场景中发挥着重要作用。

输入端和输出端电容有助于提高电源系统的稳定性和可靠性，满足各种负载需求。

中间控制端则通过精确控制输出电压，确保电子设备正常运行。

【四、三端集成稳压器的优势与局限】
三端集成稳压器具有体积小、性能稳定、效率高等优点，广泛应用于各类电子设备。

然而，它也存在一定的局限性，如输出电压范围有限、输出电流能力较低等。

【五、总结】
总之，三端集成稳压器作为一种高效的电源管理器件，在电子设备中发挥着重要作用。

三端集成稳压器原理与应用三端集成稳压器的分类秦炎做电子实验或自制各种电子装置都离不开直流稳压电源用分立元件组装的稳压电源调试维修比较麻烦且体积较大随着功率集成技术的提高和电子电路集成化的发展出现了集成稳压器所谓集成稳压器是指将功率调整管取样电阻以及基准稳压误差放大启动和保护电路等全部集成在一个芯片上而形成的一种稳压集成电路目前常见的三端集成稳压器按性能和用途可分为以下4类1. 三端固定输出正稳压器所谓三端是指电压输入端电压输出端和公共接地端输出正是指输出正电压国内外各生产厂家均将此系列稳压器命名为78系列如7805 7812等其中78后面的数字代表该稳压器输出的正电压数值以伏特为单位例如7805即表示稳压输出为5V 7812表示稳压输出为12V等有时我们会发现在型号78前面和后面还有一个或几个英文字母如W78 AN78 L78CV等前面的字母称前辍一般是各生产厂公司的代号后面的字母称为后辍用以表示输出电压容差和封装外壳的类型等不过各生产厂家对集成稳压器型号后辍所用字母定义不一但这对实际使用没有大的影响78 系列稳压器按输出电压分共有9种分别为7805 78067808 78097810 78127815 78187824按其最大输出电流又可分为78L78M和78三个分系列其中78L系列最大输出电流为100mA 78M 系列最大输出电流为500mA 78系列最大输出电流为1.5A78系列稳压器外形见图1其中78L系列有两种封装形式一种是金属壳的TO 39封装见图1a一种是塑料TO 92封装见图1 b前者温度特性比后者好最大功耗为700mW加散热片时最大功耗可达1.4W后者最大功耗为700mW使用时无需加散热片78L系列中一般以塑封的使用较多78M系列有两种封装形式一种是T O 202塑封见图1 c一种是TO 220塑封见图1 d不加散热片时最大功耗为1W加2002004m㎡散热片时最大功耗可达7.5W 78系列也有两种封装形式一种是金属亮的TO 3封装见图1e一种是料TO 220封装见图1d不加散热片时前者最大功耗可达2.5W后者可达2W加装200 2004mm3散热片时最大功耗可达15W塑料封装以其安装固定容易价廉等优点在无线电爱好者中使用居多2. 三端固定输出负稳压器即79系列除输出电压为负电压引脚排列不同外其命名方法外型等均与78系列相同3 .三端可调输出正稳压器此处的三端是指电压输入端电压输出端和电压调整端在电压调整端外接电位器后可对输出电压进行调节其主要特点是使用灵活4..三端可调输出负稳压器其输出为负电压LM123系列LM140系列LM138系列LM150系列等与之对应的负输出也各有一个系列这类稳压器的命名方法无明显规律封装也各异本文拟以最常见最廉价的LM317T 正输出可调和LM337T负输出可调为例予以介绍LM317T的输出电压可在1.2V 37V之间可调输出电压由两只外接电阻确定输出电流可达1.5A其各项指标均优于固定输出稳压器使用极为方便LM317T采用标准的TO 220塑料封装不加散热片时最大功耗为2W加200 200 4mm3散热片时最大功耗可达15WLM337T除输出为负电压外其它均与LM317T相同三端集成稳压器原理与应用集成稳压器的工作原理与主要参数秦炎本章介绍集成稳压器的工作原理和几个主要参数掌握了这些知识对自制稳压电源将会有帮助工作原理图1是78 系列稳压器的电原理框图由图可见它与一般分立件组成的串联调整式稳压电源十分相似不同的是增加了启动电路恒流源以及保护电路为了使稳压器能在比较大的电压变化范围内正常工作在基准电压形成和误差放大部分设置了恒流源电路启动电路的作用就是为恒流源建立工作点R sc 是过流保护取样电阻R A R B组成电压取样电路实际路是由一个电阻网络构成在输出电压不同的稳压器中采用不同的串并联接法形成不同的分压比通过误差放大之后去控制调整管的工作状态以形成和稳定一系列预定的输出电压因此在图1中将R A画成可变电阻形式79 系列稳压器也是一种串联调整式稳压电源但它的调整管处于共射工作状态属集电极输出型稳压电路其工作原理与78系列类似图2是LM317系列可调稳压器的电原理框图基准电压 1.25V接在误差放大器A的同相输入端和芯片的电压调整端Adj之间并由一个超级恒流源50A供电显然如果将调整端直接接地则输出Uo固定为1.25V实际使用时LM317采用悬浮式工作即由外接电阻R1R2来设定输出电压根据LM317内部电路详图经推导计算可得出Uo 1.25 1R2/R1过程从略主要参数1.最大输入电压U imax它是指稳压器输入端允许加的最大电压它与集成稳压器的击穿电压有关应注意整流后的最大直流电压不能超过此值2. 最小输入输出压差U i-U o min其中U i表示输入电压U o表示输出电压此参数表示能保证稳压器正常工作所要求的输入电压与输出电压的最小差值由此参数与输出电压之和决定稳压器所需的最低输入电压值如果输入电压过低使输入输出压差小于U i-U o min则稳压器输出纹波变大稳压性能变差3. 输出电压范围是指稳压器参数符合指标要求时的输出电压范围对于三端固定输出稳压器其电压偏差范围一般为5%对于三端可调输出稳压器应适当地选择外接取样电阻分压网络以建立所需的输出电压4.最大输出电流I omax是指稳压器能够输出的最大电流值使用中不允许超出此值5.电压调整率S v反映稳压器输入电压的变化所引起输出电压的变化情况第一种定义S v=U o / U i ·U o100 | I o=0 其意义是单位输出电压的输入和输出电压相对变化的百分比第二种定义是限定输入电压U i一个变化范围直接将U0的数值做为S v两种定义方法所得出的S v的量纲不同第一种定义的单位为百分数/V第二种定义的单位为“mV” 一般对于可调输出稳压器使用第一种定义方法对于固定稳压器常使用第二种定义方法显然不管是那种定义的S v其值越小说明稳压器性能越好6.电流调整率S I反映稳压器负载电流的变化所引起输出电压的变化第一种定义S I =U o / U o·100 | U i =0I o=常数第二种定义S I= U o| U1 =0 Io=常数有时为了更直观地表达稳压器的负载能力采用了输出电阻R o这个指标其定义如下R o= U o / I o| Ui =0有时也称为稳压器的内阻自然R o越小稳压器负载能力越强三端集成稳压器原理与应用稳压电源的制作秦炎利用78×× 79××系列三端集成稳压器可做成系列稳压电源电路如图1所示其中图1 a是采用78L×× 或78M×× 组成的正电压输出稳压电源输出电压和最大输出电流由稳压器型号决定如78L09即可输出+9V直流电压100mA电流78M12即可输出+12V电压500mA电流等可按需要适当选择图1 b是采用79L×× 或79M×× 组成的负电压输出稳压电源注意到其中4个整流二极管与图1 a的接法不同除了输出为负电压外其它选择要求与图1 a相同图1 c是采用78×× 稳压器组成的最大输出电流为1.5A的正电输出稳压电源因1N4000系列二极管最大整流电流为1A 无法满足输出1.5A电流的要求故整流部分采用了3A 50V的全桥一般以QL表示它有四个端子其中两个端子是交流输入标记接电源变压器次级交流电压输出不分正负端子相当于图1 a的“A” 点端子“” 相当于图1 a的 “A”点图1中电源变压器的选择注意两点第一是选择功率根据稳电路的输出Uo和最大输出电流Io来确定变压器的功率P 一般选P 1.4 Uo Io例如用7809组成输出电压为9V最大输出电流为1.5A的稳压电源电源变压器的功率应选择P 1.4 9 1.5=18.9W则变压器功率可选19W以上的第二是选择电源变压器次级交流电压U2要根据稳压器输出电压来确定一般要求集成器的输入输出直流压差即|UoUi|不小于2V压差过小稳压器起不到稳压作用压差过大稳压器本身消耗功率随之增大对输出最大电流有影响实际应用中一般选择| Uo Ui|=2.5 3V为宜由此反映到对U2 的要求可按下述方法估算输出电压Uo12V的选择U 2数值比Uo大2V以上输出电压12V的选择U2数值与Uo数值相同即可例如使用7806 则U2取8V使用7818 则U2取18V以上电源变器的选择标准只是一个参考实际应用当中视电源变压器状况可做适当调整如变压器空载电流较小则其功率可适当降低一些U2选择也可低一些反之则应提高如果所用元器件完好接线无误无须任何调试电路便能正常工作发现电路有故障时应首先切断电源仔细检查接线是否有误然后再考虑更换稳压块千万不要一发现故障便换新稳压块这样往往会连续烧坏家用收音机和随身听收录机的工作电压一般以4.5V 6V居多工作电流一般为200多毫安给这些装置加装一个稳压电源该如何选择电路元器件呢对于工作电压为6V的可直接选用7806因工作电流为200多毫安故亦可以选78M06 电路形式可直接采用图1“a” 电源变压器功率选2 3W 因为P 1.4· 6· 0.2=1.68W次级交流电压U2选8V对于工作电压为4.5V的收音机或收录机因在固定系列中无此系列值故只有用三端可调稳压器LM317T组成电路如图2其中输出电压Uo 1.25 1R 2 / R1 4.5V 显然改变R2数值利LM317T同样可得到输出为4.5V的稳压电源图3是用LM317T组成的正可调直流稳压电源非常适于小型实验室使用其主要参数为输出电压1.25 20V连续可调输出电流最大可达到1.5A内阻小于0.05 纹波电压小于1mV实际安装时要注意稳压器要尽可能的靠近滤波电容C1以免引起输入端自激电阻R1两端分别尽量靠近稳压器的输出端和调整端否则输出端流过大电流时产生的附加压降会造成基准电压的变化三端集成稳压器原理与应用三端稳压器的扩展使用秦炎本篇主要介绍常用三端集成稳压器的一些使用知识扩展功能的方法以使广大电子爱好者能利用手头现有的各种稳压器来组成所需要的各种电源电路一扩流电路78 79系列和LM317系列最大输出电流为1.5A如果所用电子装置需要稳压电源提供更大的电流就需要采用扩流措施了1.外加功率管扩流电路如图1所示在下面介绍的电路中为简单起见均将电源变压器整流二极管和输入滤波电容省略不画R1是过流保护取样电阻当输出电流增大超过一定值时R1上压降增大使BG1的U bc值减小促使BG1向截止方向转化因为集成稳压器本身有过热保护电路如果我们将BG1和集成稳压器安装在同一个散热器板上则BG 1也同样受到过热保护图1电路可输出7A的电流2. 多块稳压器并联扩流电路如图2所示这是一种线路简单无需调整有较高实用性的电路其最大输出电流为N ·1.5A N为并联的稳压器的块数实际应用中稳压器最好使用同一厂家同一型号产品以保证其参数一致性另外最好在输出电流上留有10% 20% 的余量以避免个别稳压器失效造成稳压器连锁烧毁二扩压电路固定抬高输出电压电路如图3所示如果需要输出电压Uo高于手头现有的稳压块的输出电压时可使用一只稳压二极管DW将稳压块的公共端电位抬高到稳压管的击穿电压V z此时实际输出电压U o 等于稳压块原输出电压与V z之和将普通二极管正向运用来代替DW同样可起到抬高输出电压的作用例如想为自己的随身听录音机装一个6V 500mA稳压电源而手头只有一只7805稳压器则可按图4所示安装D1 选用2CP类硅二极管其上压降约为0.8V这样整个输出就约为5.8V足以满足随身听的需要了若将D1换成发光二极管LED不但能提高输出电压而且LED发光还起到电源指示作用输出电压可调电路利用78系列固定输出稳压电路也可以组成电压可调电路如图5输出电压Uo U××1 R2/ R1其中U××为稳压块标称输出电压显然若将R1 R2数值固定该电路就可以用于固定抬高输出电压如将R1或R2换成光敏电阻便可构成光控输出电压关断电路图6中用运放作为电压跟随器克服了稳压块静态电流IQ的影响输出电压U o= U××1 R2/ R1其中R1为电位器中心抽头与A点之间的电阻值R2为电位器中心轴头与B点之间的电阻值电路中运放亦可用741运放输出电压从7 30V连续可调电压极性变换电路如果需要正电压输出而手头只有79系列稳压块或需要负电压输出而手头只有78系列稳压块这种情况下可以采用图7电路进行极性转换注意输入电压不是对地而是悬空输入的三慢启动稳压电源慢启动稳压电源在一些灯丝供电电路电子琴电源中得到广泛应用此种电路的功能是减小冲击电流以延长灯丝寿命或消除喇叭开机时的噗声图8是用LM317T组成的慢启动正12V电路电路加电时由于C2上电压不能突变故BG1导通将R2短路输出电压U o约为1.5V随着C2的充电BG1逐渐退出饱和区R2上的电压逐渐增大输出压U0亦慢慢升高一直到C2充电完毕BG1截止输出电压U0才达到额定值12V稳压电源的启动速度由时间常数R3· C2决定其中二极管2AP 是为了帮助稳压器正常启动而设置的四恒流源电路如图9所示输出电流I0 = U×× / R I Q一般在选择R时应使I0 I Q以避免或减小I Q变化时影响恒流特性此电路可给各种可充电电池充电实际使用时可以将不同的R分档接入并用开关进行转换以调整不同的充电电流对于三端集成稳压器来说其具体应用电路可以说是不胜枚举只要掌握了其基本工作原理就可以演变出各种实用的电路2002-12-02。

三端集成稳压器三端固定集成稳压器在使用时，首先要根据输出电压的正、负选择7800系列或7900系列。

7800系列是正稳压器，7900系列是负稳压器，它们的输出电压分别是+5V～+24V和-5V～-24V。

输出电流有0.1A、0.5A和1.5A。

以W7800三端稳压器为例：W7800为固定式稳压电路，其输出电压有5V、6V、9V、12V、15V、18V、24V等档级。

最后两位数表示输出电压值。

输出电流分1.5A(W7800)、0.5A(W78M00)和0.1A(W78L00)三个档次。

例如：W7805，表示输出电压为5V、最大输出电流为1.5A；W78M05，表示输出电压为5V、最大输出电流为0.5A；W78L05，表示输出电压为5V、最大输出电流为0.1A。

1.固定输出的三端集成稳压器：固定输出的三端集成稳压器的三端指输入端、输出端及公共端三个引出端，其外形及符号如图所示。

固定输出的三端集成稳压器W78××系列和W79××系列各有七个品种，输出电压分别为±5V、±6V、±9V、±12V、±15V、±18V、±24V；最大输出电流可达1.5A；公共端的静态电流为8mA。

型号后两位数字为输出电压值。

在根据稳定电压值选择稳压器的型号时，要求经整流滤波后的电压要高于三端集成稳压器的输出电压2～3V（输出负电压时要低2～3V），但不宜过大。

固定输出三端集成稳压器的外形固定输出三端集成稳压器基本应用电路基本应用电路固定输出的三端集成稳压器的基本应用电路如上右图所示。

图中：C1用以抑制过电压，抵消因输入线过长产生的电感效应并消除自激振荡；C2用以改善负载的瞬态响应，即瞬时增减负载电流时不致引起输出电压有较大的波动。

C1，C2一般选涤纶电容，容量为0.1μF至几μF。

安装时，两电容应直接与三端集成稳压器的引脚根部相连。

三端集成稳压器内部结构三端集成稳压器（Three-Terminal Integrated Voltage Regulator）是一种常见的电子元件，用于稳定电压输出。

它通常由内部结构、功率晶体管和反馈电路组成。

以下是三端集成稳压器的基本内部结构：1.参考电压源（Reference Voltage Source）：稳压器内部有一个稳定的参考电压源，通常采用基准电压源或者电压参考芯片。

这个参考电压源提供了一个稳定的参考电压，通常是几个固定的电压值，例如5V或3.3V。

2.误差放大器（Error Amplifier）：误差放大器是稳压器内部的一个关键模块，它用于比较实际输出电压与参考电压之间的差异，并产生一个误差信号。

误差放大器通常由一个比较器和一个放大器组成。

3.可调元件（Adjustment Element）：可调元件用于调整输出电压的大小，以使误差信号最小化。

常用的可调元件包括调节电阻、可变电容器或可调电阻。

4.输出放大器（Output Amplifier）：输出放大器将误差放大器的输出信号放大，并通过功率晶体管将稳定的电压提供给负载。

5.电流限制器（Current Limiter）：电流限制器用于保护稳压器免受过大的负载电流。

它监测输出电流，并在超过设定的电流限制阈值时进行限制。

6.热保护（Thermal Protection）：稳压器通常还包括一个热保护机制，用于检测芯片温度并在超过安全温度范围时采取保护措施，例如降低输出电压或关断输出。

这些组件相互协作，使得稳压器能够维持稳定的输出电压，无论输入电压变化或负载变化。

不同型号和厂家的三端集成稳压器可能会稍有差异，但基本原理和核心元件是相似的。

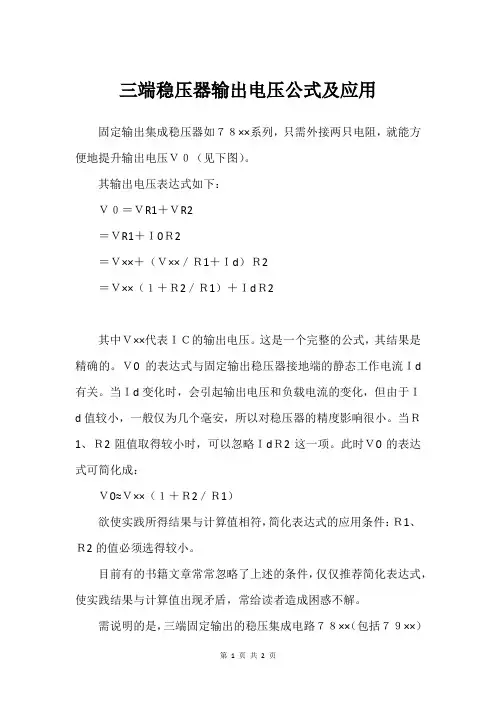

三端稳压器输出电压公式及应用固定输出集成稳压器如７８××系列，只需外接两只电阻，就能方便地提升输出电压Ｖ０（见下图）。

其输出电压表达式如下：Ｖ０＝ＶR1＋ＶR2＝ＶR1＋Ｉ0Ｒ2＝Ｖ××＋（Ｖ××／Ｒ1＋Ｉd）Ｒ2＝Ｖ××（１＋Ｒ2／Ｒ1）＋ＩdＲ2其中Ｖ××代表ＩＣ的输出电压。

这是一个完整的公式，其结果是精确的。

Ｖ0的表达式与固定输出稳压器接地端的静态工作电流Ｉd 有关。

当Ｉd变化时，会引起输出电压和负载电流的变化，但由于Ｉd值较小，一般仅为几个毫安，所以对稳压器的精度影响很小。

当Ｒ1、Ｒ2阻值取得较小时，可以忽略ＩdＲ2这一项。

此时Ｖ0的表达式可简化成：Ｖ0≈Ｖ××（１＋Ｒ2／Ｒ1）欲使实践所得结果与计算值相符，简化表达式的应用条件：Ｒ1、Ｒ2的值必须选得较小。

目前有的书籍文章常常忽略了上述的条件，仅仅推荐简化表达式，使实践结果与计算值出现矛盾，常给读者造成困惑不解。

需说明的是，三端固定输出的稳压集成电路７８××（包括７９××）系列，外部增设电阻提高输出电压Ｖ0的应用条件，按应用资料规定：只有当Ｖ××／Ｒ1＞３Ｉｄ时，才能忽略ＩdＲ2，而允许应用Ｖ。

简化表达式，并使实践和计算结果相符合。

因此应选：Ｒ１＜Ｖ××／３Ｉd（Ｒ２宜根据Ｒ１而定）假设３Ｉd＝２０ｍＡ时则７８０５稳压器应选Ｒ1＜０．２５ｋΩ；７８１２稳压器应选Ｒ1＜０．６ｋΩ；７８１５稳压器应选Ｒ1＜０．７５ｋΩ；７８２４稳压器应选Ｒ1＜１．２ｋΩ。

由此可见，只有满足Ｒ1的取值条件，才能应用Ｖ0的简化表达式，否则实践与计算结果将有可能不相符合。

三端集成稳压器78XX/79XX系列的特点
三端固定输出集成稳压器是一种串联调整式稳压器。

它将全部电路集
成在单块硅片上，整个集成稳压电路只有输入、输出和公共3 个引出端，使用非常方便。

典型产品有78XX 正电压输出系列和79XX 负电压输出系列。

其
封装形式和引脚功能如图1 所示，其中，图（a）为78XX 系列的正电压输出，图（b）为79XX 系列的负电压输出。

图1 三端固定输出集成稳压器的封装形式和引脚功能
78XX/79XX 系列中的型号ⅩⅩ表示集成稳压器的输出电压的数值，以
V 为单位。

每类稳压器电路输出电压有5V，
6V，7V，8V，9V，10V，12V，15V，18V，24V 等，能满足大多数电子设各所需要的电源电压。

中间的字母通常表示电流等级，输出电流一般分为3 个等级：100mA（78LXX/79LXX），500mA（78MXX/79MXX），
1.5A（78XX/79XX ）。

后缀英文字母表示输出电压容差与封装形式等。

内部电路由恒流源、基准电压源、取样电阻、比较放大、调整管、保护
电路、温度补偿电路等组成。

输出电压值取决于内部取样电阻的数值。

最大输出电压为40V。

三端固定输出电压集成稳压器，因内部有过热、过流保护电路，因此它
的性能优良，可靠性高。

又因这种稳压器具有体积小、使用方便、价格低廉等优点，所以得到广泛应用。

tips:感谢大家的阅读，本文由我司收集整编。

仅供参阅！。

三端集成稳压器的内部电路结构常用串联调整式稳压电路的特点是调整管与负载串联并工作在线性区域内，其电压调整率高、负载力量和纹波抑制力量强、电路结构简洁。

固定式三端集成稳压器的内部电路方框图如下图所示。

它与一般分立件组成的串联调整式稳压电源非常相像，不同之处在于增加了启动电路、恒流源以及爱护电路。

为了使稳压器能够在比较大的电压变化范围内正常工作，在基准电压形成和误差放大部分设置了恒流源电路，启动电路的作用就是为恒流源建立工作点。

Rs是过流爱护取样电阻；R1和R2组成电压取样电路，实际上他们由一个电阻网路构成。

在输出电压不同的稳压器中，采纳不同的串、并联接法，以形成不同的分压比，取样电压通过误差放大之后，去掌握调整管的工作状态，以形成和稳定一系列预定的输出电压。

可调式三端集成稳压器的内部电路方框图如下图所示。

与固定式稳压器相比，可调式稳压器把内部的误差放大器、爱护电路等的公共端该接到了输出端，所以它不再有接地端；（/版权全部）同时，内部不设电压取样电路，增加了特地用于外接取样电路的输出电压调整端ADJ，将内部基准电压（一般为1.25V）加在误差放大器的同相输入端和电压调整端ADJ之间，并由一个超级恒流源（一般为50uA）供电。

实际使用时，调整端ADJ采纳悬浮式，即通过外接的取样分压电阻R1和R2来设定输出电压。

输出电压大小可用公式Uo=1.25（1+R2/R1来计算。

明显，假如将调整端ADJ直接接地，则输出端Uo会输出稳定的1.25V电压。

注：上图所示是正电压输出三端集成稳压器的内部电路框图。

对于相应的负电压输出三端集成稳压器，其内部结构和工作原理与正电压输出三端集成稳压器基本相同，所不同的是调整管被接成了集电极输出型。

78、79系列固定稳压器详解三端固定输出稳压器是将功率调整管、误差放大器、取样电路、保护电路等元器件做在一块芯片内，构成一个由不稳定输入端、稳定输出端和公共接地端的三脚集成电路，由于这种稳压集成电路（以下简称稳压IC）只有三个引脚，使用安装方便，保护功能完善，现市场价格十分低廉，在电子制作、物理实验、家用电器中，可以代替早期的分立元件稳压电路，制作实用电源和维修替换各类常用的稳压电源，应用相当广泛。

一、主要参数：三端固定稳压IC有正输出和负输出两种类型，正输出稳压IC有W78xx系列，W78Mxx系列，W78Lxx系列，负输出稳压IC有W79xx系列、W79Mxx系列、W79Lxx 系列，最常用的是正输出大电流的W78xx系列。

xx表示稳压值，例如：W7806表示稳定输出电压为6V，W7812表示稳定输出电压为12V。

它们的主要参数如附表所示。

附表：78、79系列稳压IC主要参数二、工作原理：以78xx系列稳压IC为例（其他稳压IC原理大同小异）简述其工作原理。

它是一种串联调整式稳压器，原理方框图如图（1），它与一般分立元件组成的稳压器的电路结构、工作原理（原理方框图如图（2））是十分相似的，不同的是增加了启动电路，恒流源以及各种保护电路（相同部分本文不再叙述）。

下面简述增加部分的原理、作用。

电源接通后，启动电路工作，为恒流源、基准电压、比较放大电路建立工作点（当正常工作后启动电路不起作用）。

恒流源的设置，为基准电压和比较放大电路提供了稳定的工作条件，使其不受输入电压的影响，保证稳压IC能在较大的电压变化范围内正常工作。

短路、过流保护电路是由RA与内电路组成、当输出电流超过额定值时，流过RA的电流所产生的压降将超过0.6 V，内部相关电路导通工作，使调整管基极电流减小，从而使输出电流减小。

过热保护电路是由芯片内具有正温度系数的扩散电阻和具有负温度系数的PN结构成，当温度较低时不影响调整管工作，当芯片温度超过临界值时，相关电路工作，控制调整管基极，使输出电流减小，芯片功耗降低，温度降低，达到过热保护之目的。

三端可调节输出正电压稳压器LM317是可调节3端正电压稳压器，在输出电压范围为1.2伏到37伏时能够提供超过1.5安的电流。

此稳压器非常易于使用，只需要两个外部电阻来设置输出电压。

此外还使用内部限流、热关断和安全工作区补偿之基本能防止烧断保险丝。

LM317服务于多种应用场合，包括局部稳压、卡上稳压。

该器件还可以用来制伏一种可编程的输出稳压器，或者，通过在调整点和输出之间接一个固定电阻，LM317可用作一种精密稳流器。

*输出电流超过1.5A*输出在1.2~37V之间可调节*内部热过载保护*不随温度变化的内部短路电流限制*输出晶体管安全工作区补偿*对高压应用孚空工作*避免置备多种固定电压使Ｗ317 稳压器从零伏起调电路、LM317T应用电路一例（转载）lm317LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。

317系列稳压块的型号很多：例如LM317HVH、W317L等。

电子爱好者经常用317稳压块制作输出电压可变的稳压电源。

稳压电源的输出电压可用下式计算，Vo＝1.25（1＋R2/R1）。

仅仅从公式本身看，R1、R2的电阻值可以随意设定。

然而作为稳压电源的输出电压计算公式，R1和R2的阻值是不能随意设定的。

首先317稳压块的输出电压变化范围是Vo＝1.25V—37V（高输出电压的317稳压块如LM317HVA、LM317HVK等，其输出电压变化范围是Vo＝1.25V—45V），所以R2/R1的比值范围只能是0—28.6。

其次是317稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。

最小稳定工作电流的值一般为1.5mA。

由于317稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA。

当317稳压块的输出电流小于其最小稳定工作电流时，317稳压块就不能正常工作。

当317稳压块的输出电流大于其最小稳定工作电流时，317稳压块就可以输出稳定的直流电压。

三端稳压管工作原理_如何用万用表判断三端稳压模块的好坏三端稳压管工作原理三端集成线性稳压器的电路原理及应用，1.三端固定式集成稳压器如果将前述的串联型稳压电源电路全部集成在一块硅片上，加以封装后引出三端引脚，
1.三端固定式集成稳压器如果将前述的串联型稳压电源电路全部集成在一块硅片上，加以封装后引出三端引脚，就成了三端集成稳压电源了。

正电压输出的78系列，负电压输出的79系列。

其中表示固定电压输出的数值。

如：7805、7806、7809、7812、7815、7818、7824等，指输出电压是+5V、+6V、+9V、+12V、+15V、+18V、+24V。

79系列也与之对应，只不过是负电压输出。

这类稳压器的最大输出电流为1.5A，塑料封装（TO-220）最大功耗为10W（加散热器）；金属壳封装（TO-3）外形，最大功耗为20W（加散热器）。

2. 78系列三端集成稳压器内部电路框图
3. 三端集成稳压器的典型应用⑴固定输出连接
在使用时必须注意：（VI）和（V o）之间的关系，以W7805为例，该三端稳压器的固定输出电压是5V，而输入电压至少大于8V，这样输入/输出之间有3V的压差。

使调整管保证工作在放大区。

但压差取得大时，又会增加集成块的功耗，所以，两者应兼顾，即既保证在最大负载电流时调整管不进入饱和，又不致于功耗偏大。

⑵固定双组输出连接
⑶扩大输出电流连接
二极管D以低消T管VBE压降而设置，扩大的输出电流为：，原输出电流是Io，现可以近似扩大倍。

如何用万用表判断三端稳压模块的好坏7824是一个24V的三端稳压集成电路，用万用表。
