超声心动图检查规范

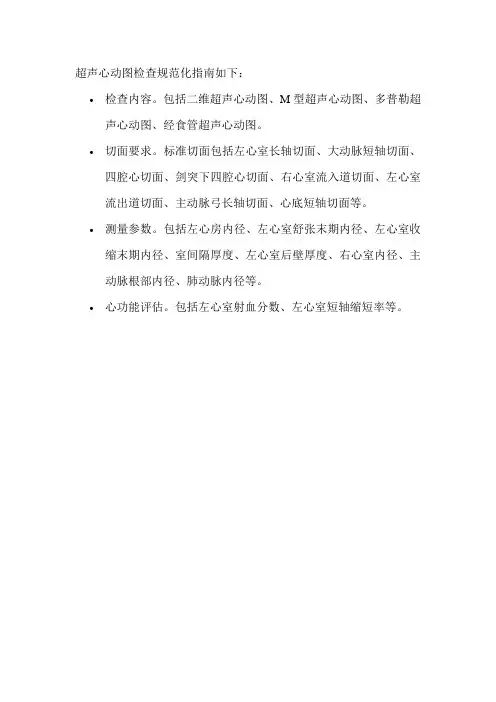

超声心动图检查规范化指南如下：
•检查内容。

包括二维超声心动图、M型超声心动图、多普勒超声心动图、经食管超声心动图。

•切面要求。

标准切面包括左心室长轴切面、大动脉短轴切面、四腔心切面、剑突下四腔心切面、右心室流入道切面、左心室流出道切面、主动脉弓长轴切面、心底短轴切面等。

•测量参数。

包括左心房内径、左心室舒张末期内径、左心室收缩末期内径、室间隔厚度、左心室后壁厚度、右心室内径、主动脉根部内径、肺动脉内径等。

•心功能评估。

包括左心室射血分数、左心室短轴缩短率等。

超声心动图测量规范指南
超声心动图测量，简单来说，就是用一种安全无痛的超声波技术来检查心脏的工作情况。

想象一下医生用一个魔法棒（其实是超声探头）在你胸口滑来滑去，就能看到心脏跳动的画面。

为了保证每次检查都准确可靠，有一套大家都遵循的规矩，我给你说说几个重点：
找准角度拍照片：医生会找几个特定的角度，像是从胸骨旁边看、从心脏尖端看，这样能拍到心脏各个房间的清晰照片。

量一量，算一算：他们会测量心脏墙壁的厚薄、心室的大小，还有心脏泵血的能力。

就像量房间的尺寸，算算它的工作效率。

看水流：不光看静态的，还得观察血液怎么流。

用特殊的方法看看心脏阀门开闭好不好，血流顺不顺畅。

呼吸配合：做检查时，你可能得按照医生的指示呼吸，因为吸气呼气时心脏的样子会有点不同，得找个最合适的状态来量。

专业操作：这活儿得由受过专门训练的医生或技术人员来做，他们知道怎么看图，怎么用那些复杂的机器。

注意个体差异：每个人的身体都不一样，医生会根据你的具体情况，比如年龄、身体状况来解释检查结果。

新技术帮忙：现在还有三维超声这样的高级技术，能更立体地看心脏，但不管技术怎么变，测量的基本原则不变。

总的来说，超声心动图测量就是个细致活儿，得仔细量、认真看，还要结合个人情况，才能得到一个准确的心脏健康报告。

心内科诊疗指南技术操作规范心内科是对心脏疾病进行诊断和治疗的专科，技术操作规范是保证诊断和治疗的准确性和安全性的关键。

本文将介绍心内科诊疗指南中的一些常见技术操作规范。

1. 心电图检查（Electrocardiogram，ECG）心电图是评估心脏电活动的常用检查方法，对于心脏疾病的诊断和判断病情变化有重要意义。

在进行心电图检查时，应注意以下操作规范：-准备工作：患者应处于安静的状态，避免身体活动干扰心电图结果。

操作人员应充分说明检查的目的和过程，并保证设备的操作正常。

-电极放置：应将电极贴于患者的四肢和胸部，确保电极与皮肤充分接触，并避免电极之间的干扰。

放置电极应按照心电图仪器的要求进行。

-记录时间：应在患者处于安静状态时进行心电图检查，至少记录10秒钟的心电图波形，并在记录结果上注明检查时间和患者基本信息。

2. 超声心动图检查（Echocardiography）超声心动图是通过超声波进行心脏结构和功能的检查，对心脏疾病的诊断和评估疗效具有重要作用。

在进行超声心动图检查时，应注意以下操作规范：-准备工作：患者应保持平躺位，衣物应松弛以便进行探头放置和操作。

操作前应清楚了解患者的病史和相关检查结果，并告知患者检查的目的和过程。

-探头放置：超声心动图检查通常通过胸壁进行，操作人员应适当施加探头与胸壁的接触力，保证超声波传导良好，并尽量避免伤害患者皮肤。

-观察记录：操作人员应观察并记录超声图像，关注心脏结构和功能的异常，如心脏壁运动异常、瓣膜功能异常等，并对结果进行解读和评估。

3. 冠状动脉造影（Coronary Angiography）冠状动脉造影是通过导管在血管内进行造影检查，用于评估冠状动脉疾病的程度和位置等。

在进行冠状动脉造影时，应注意以下操作规范：-术前准备：术前应充分了解患者的病史和相关检查结果，包括血流动力学状态、过敏史和肾功能等。

同时，术前应告知患者检查的目的和过程，并签署知情同意书。

超声心动图检查标准切面及规范化测量特检科王莹１基本知识1.１超声心动图检查适应症1．先心病（ASD、VSD、F4, etc.）2．瓣膜性心脏病（RHD、老年退性瓣膜病）３．心包疾病（PE、肿瘤等）４．心肌病（肥厚型、扩张型、缺血型等）５．大血管疾病（夹层形成、主动脉瘤等）６．其他少见心血管疾病1.２超声心动图检查的基本要求１.检查者与被检查者的姿势２.连接ECG３.受检者的体位、呼吸的要求４.探头的选择５.探头的操作1.3超声心动图检查部位与途径１.经胸壁（TTE）２.经食道（TEE）３.经血管（IVUS）（ICE）1.4如何获得优质的超声心动图图像１.增益的调节：总体的（gain）局部的（TGC曲线）２.对比度（contrast）的调节３.深度（depth）的调节４.局部放大功能（ROI）５.谐波技术（hormonic）的应用2超声心动图基本切面及评价A长轴切面A１左室长轴切面评价１.主动脉根部、瓣膜有无病变２.二尖瓣器形态及运动３.左房情况４.左室流出道有无狭窄５.左右室大小６.室间隔、左室后壁的厚度及运动幅度７.主动脉前壁与室间隔的连续性８.主动脉后壁与二尖瓣前叶的连续性９.冠状静脉窦有无扩张１０.心包厚度，心包腔有无积液A２胸骨旁右室流入道长轴切面评价1. 右房室腔大小2. 三尖瓣前、后瓣形态及结构3. 下腔静脉右房入口A３胸骨旁右室流出道长轴切面评价１.右室流出道宽度２.肺动脉瓣结构A４胸骨左缘肺动脉长轴及分叉切面评价１.肺动脉瓣活动２.肺动脉主干及分支宽度３.肺动脉周围有无导管回声及导管形态４.主动脉与肺动脉壁之间有无回声失落A５剑下下腔静脉长轴评价1. 下腔静脉宽度及腔内回声2. 肝静脉宽度A６剑下右室流出道长轴切面评价同胸骨旁右室流出道长轴A７胸骨上窝主动脉弓长轴切面评价１.升主动脉的宽度２.内膜的厚度３.主动脉弓头臂动脉的开口４.降主动脉内径、走行，有无缩窄、离断B四腔切面B１胸骨旁四腔切面评价1. 四个心腔大小2. 左右室壁厚度及运动3. 两组房室瓣形态及运动4. 房室间隔连续性B２剑下四腔切面评价１.房室间隔连续性有无中断２.房间隔情况３.左右室壁厚度及运动４.两组房室瓣形态及运动５.心包腔有无积液６.确定内脏与心房的位置C短轴切面C１胸骨左缘大动脉短轴评价１.主动脉根部、瓣膜数目、回声、运动，有无病变２.主动脉窦的形态3. 主动脉与肺动脉的位置关系4. 三尖瓣位置、形态、活动幅度5. 左右心房大小，房间隔是否连续，6. 右室大小及流出道宽度7. 肺动脉主干及分支宽度，肺动脉瓣回声及活动幅度8. 左右冠状动脉主干开口位置、内径及回声C２剑下主动脉短轴评价经胸显示不清时可观察主动脉和肺动脉的位置关系C３胸骨左缘左室短轴系列切面评价二尖瓣口短轴：1. 二尖瓣形态、分区、活动及瓣口面积测量2. 左室壁相应室壁节段运动情况3. 左、右室形态、大小左室乳头肌短轴1. 乳头肌水平左室壁各段运动2. 乳头肌形态、位置及运动3. 左、右室腔大小及形态左室心尖短轴观察心尖部心肌厚度、心尖有无扩张及心尖段室壁运动D其它切面评价D１心尖五腔切面1. 主动脉根部内径及主动脉瓣回声、活动2. 左室流出道宽度3. 主动脉瓣及左室流出道相应测量D２心尖左室长轴切面1. 左房、左室大小形态及腔内回声2. 二尖瓣、主动脉瓣形态、回声、活动3. 左室流出道宽度4. 二尖瓣、左室流出道、主动脉瓣相应测量D３心尖左室两腔切面1. 左房、左室大小形态及心尖部有无扩张2. 左室前壁、心尖、下壁心肌厚度、回声及运动3. 二尖瓣形态及运动D４剑下双房切面此切面房间隔显示清晰，可准确观察房缺的位置、大小与两腔静脉的关系D5胸骨旁主动脉弓长轴切面用于经胸骨上窝显示不清者D6胸骨左缘双主动脉短轴切面用于显示主动脉、肺动脉解剖位置关系，瓣膜结构，开放情况3.超声心动图的基本测量B多普勒测量►B点：左室收缩标志，二尖瓣前叶再次移向房测►C点：左室收缩期二尖瓣关闭点，R波后，后紧跟第一心音►C D段：左室射血期►D 点：标志二尖瓣开放，出现于T 波终末，后紧接第二心音 ►A 峰：左房收缩期二尖瓣前叶前向运动，P 波后10m s ►D E 段：左室快速充盈期，二尖瓣急速开放 ►E 峰：二尖瓣开放最大程度►E F 段：二尖瓣最大开放程度到半关闭状态 ►F 点：二尖瓣回复到半关闭状态 ►F G 段：二尖瓣相对静止 ►G 点：左房开始进入收缩期4. 常见参数A.主动脉瓣狭窄的评价B.主动脉瓣返流程度评价 轻度：返流束斜率＜2.5m/s 2 中度：返流束斜率=2.5-3.5m/s 2 重度：返流束斜率＞3.5m/s 2腹主动脉内探及舒张期逆向血流 C.二尖瓣狭窄程度评价D.右心压力（mmHg ）的测算 伯努利方程： P = 4×V 2右室收缩压（肺动脉收缩压）＝ 4×(VTR)2 + 右房压 肺动脉舒张压 ＝ 4×(VPR)2 + 右房压5. 心功能测定Ａ左心室收缩功能:1、左心室射血分数(EF)： 正常值50-75% 2、左室短轴缩短率(FS)： 正常值25-50% 3、每搏量(SV) 正常值60-120ml左心室收缩功能的测算M 型测量: 简便实用，伴节段性室壁运动异常者结果不准确。

?规范与标准Ｇｕｉｄｌｉｎｅ　ｏｆ　ｓｔａｎｄａｒｄｉｚｅｄ　ｏｐｅｒａｔｉｏｎ　ｏｆ　ｓｔｒｅｓｓ　ｅｃｈｏｃａｒｄｉｏｇｒａｐｈｙ负荷超声心动图规范化操作指南（中华医学会超声医学分会超声心动图学组） ＤＯＩ：１０．１３９２９／ｊ．１００３－３２８９．２０１６０９１１６ ［中图分类号］　Ｒ５４０．４５　［文献标识码］　Ａ ［文章编号］　１００３－３２８９（２０１７）０４－０６３２－０７１　负荷超声心动图的原理根据经典的心肌缺血进展层级金字塔模型（图１）［１］，超声心动图检测室壁运动异常早于心电图改变，因此其诊断心肌缺血的敏感性优于心电图。

冠状动脉在正常状态下，有很强的代偿应激能力，运动负荷后心率可升高２～３倍，心肌收缩力上升３～４倍，动脉收缩压可提高５０％，以满足心肌对氧需求量的增加，表现为冠状动脉的扩张及血流速度的增快，从而使冠状动脉血流量明显增加，其最大增加值可达静息状态时的４～５倍，该代偿能力称为冠状动脉血流储备。

负荷试验的基本原理是使心肌耗氧量增大到冠状动脉血流储备不足以满足其需要，诱发心肌缺血，心肌收缩力出现异常，此时采用超声心动图即可检出室壁节段性或整体运动异常［２］。

当负荷终止后，心肌耗氧量逐渐减低，室壁运动异常持续时间可因人而异。

２　负荷超声心动图的检查方法负荷时的基线超声心动图主要评估心室功能、心腔大小、室壁运动厚度、主动脉根部以及瓣膜，以除外缺血引起的心脏疾病，包括心包积液、肥厚型心肌病、主动脉夹层及瓣膜心脏病［２－５］。

由于负荷试验的类型较多，因此需了解负荷试验的适应证、禁忌证以及选择负荷试验类型的原则。

负荷试验的适应证包括冠状动脉疾病的诊断、已确诊患者的预后评估及危险分层（如心肌梗死后）、术前危险性评估、劳力性呼吸困难的病因学评估、再血管化治疗后的评估、缺血部位的评估、瓣膜狭窄程度的评估、冠状动脉储备功能评估；绝对禁忌证包括近期显著的静息心电图变化提示有明显的心肌缺血或其他急性心脏事件、急性全身感染伴发烧、身体疼痛或淋巴结病、急性心肌梗死（小于２天）、高风险的不稳定心绞痛、不能控制的有症状伴血流动力学异常的心律失常、有症状的主动脉瓣重度狭窄、失代偿性心力衰竭、急性肺动脉栓塞、肺梗死、深静脉血栓、急性心肌炎或心包炎、急性主动脉夹层、身体残疾而不能安全和充分参与测试；相对禁忌证包括已知的左侧冠状动脉主干狭窄、室壁瘤、不确定与症状相关的中—重度主动脉瓣狭窄、重度高血压（收缩压＞２００ｍｍＨｇ或舒张压＞１１０ｍｍＨｇ）、重度房室传导阻滞、肥厚型心肌病或其他致左心室流出道狭窄疾病、近期的脑卒中或短暂性脑缺血发作、不能控制的心动过速或心动过缓、精神创伤而导致的不能充分配合运动、已知运动会加重的神经肌肉、肌肉骨骼或类风湿疾病、未经治疗纠正的状态（如糖尿病、甲状腺疾病、贫血、电解质紊乱）、慢性感染性疾病（单核细胞增多症、肝炎、艾滋病）。
