平衡车原理图

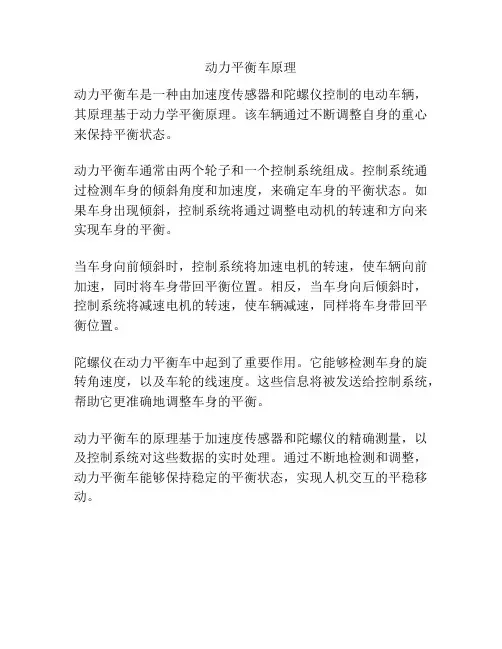

动力平衡车原理
动力平衡车是一种由加速度传感器和陀螺仪控制的电动车辆，其原理基于动力学平衡原理。

该车辆通过不断调整自身的重心来保持平衡状态。

动力平衡车通常由两个轮子和一个控制系统组成。

控制系统通过检测车身的倾斜角度和加速度，来确定车身的平衡状态。

如果车身出现倾斜，控制系统将通过调整电动机的转速和方向来实现车身的平衡。

当车身向前倾斜时，控制系统将加速电机的转速，使车辆向前加速，同时将车身带回平衡位置。

相反，当车身向后倾斜时，控制系统将减速电机的转速，使车辆减速，同样将车身带回平衡位置。

陀螺仪在动力平衡车中起到了重要作用。

它能够检测车身的旋转角速度，以及车轮的线速度。

这些信息将被发送给控制系统，帮助它更准确地调整车身的平衡。

动力平衡车的原理基于加速度传感器和陀螺仪的精确测量，以及控制系统对这些数据的实时处理。

通过不断地检测和调整，动力平衡车能够保持稳定的平衡状态，实现人机交互的平稳移动。

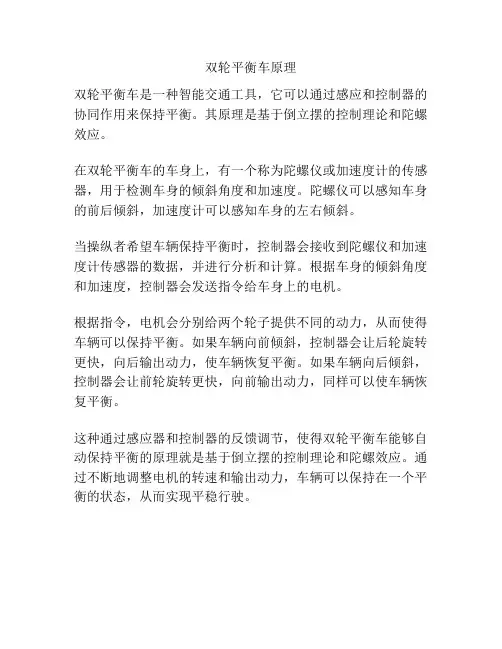

双轮平衡车原理
双轮平衡车是一种智能交通工具，它可以通过感应和控制器的协同作用来保持平衡。

其原理是基于倒立摆的控制理论和陀螺效应。

在双轮平衡车的车身上，有一个称为陀螺仪或加速度计的传感器，用于检测车身的倾斜角度和加速度。

陀螺仪可以感知车身的前后倾斜，加速度计可以感知车身的左右倾斜。

当操纵者希望车辆保持平衡时，控制器会接收到陀螺仪和加速度计传感器的数据，并进行分析和计算。

根据车身的倾斜角度和加速度，控制器会发送指令给车身上的电机。

根据指令，电机会分别给两个轮子提供不同的动力，从而使得车辆可以保持平衡。

如果车辆向前倾斜，控制器会让后轮旋转更快，向后输出动力，使车辆恢复平衡。

如果车辆向后倾斜，控制器会让前轮旋转更快，向前输出动力，同样可以使车辆恢复平衡。

这种通过感应器和控制器的反馈调节，使得双轮平衡车能够自动保持平衡的原理就是基于倒立摆的控制理论和陀螺效应。

通过不断地调整电机的转速和输出动力，车辆可以保持在一个平衡的状态，从而实现平稳行驶。

平衡车是什么原理平衡车，又称电动平衡车、电动独轮车，是一种个人电动代步工具，近年来在城市出行中越来越受到人们的青睐。

那么，平衡车是如何实现平衡的呢？它的原理是什么呢？接下来，我们就来探讨一下平衡车的工作原理。

首先，平衡车的核心部件是陀螺仪和加速度传感器。

陀螺仪是一种测量和维持方向稳定的设备，而加速度传感器则可以感知车辆的倾斜角度。

当骑手身体向前倾斜时，加速度传感器会感知到这一倾斜动作，并将信息传输给控制系统；控制系统再根据这一信息来调整车轮的转速，使车辆向前倾斜的方向运动，从而实现平衡。

其次，平衡车采用了动态稳定原理。

动态稳定是指在一定条件下，物体通过动态调整来保持平衡。

平衡车在行驶过程中，通过不断地调整车轮的转速和方向，来保持车身的平衡状态。

当骑手向前倾斜时，车轮会根据传感器的信号进行调整，使车身向前运动，从而保持平衡。

这种动态稳定的原理使得平衡车能够在骑手的控制下自如地行驶。

最后，平衡车还借鉴了人类的平衡原理。

人类在行走或骑行时，会不自觉地通过调整身体的重心来保持平衡。

平衡车也是通过模仿人体的平衡原理来实现自身的平衡。

当骑手向前倾斜时，平衡车就会向前移动，保持平衡状态；当骑手向后倾斜时，平衡车也会向后移动，保持平衡。

这种仿生学原理的应用使得平衡车更加智能、灵活。

综上所述，平衡车实现平衡的原理主要包括陀螺仪和加速度传感器的感知调节、动态稳定原理的应用以及仿生学原理的借鉴。

这些原理的综合作用，使得平衡车能够在骑手的控制下稳定行驶，成为一种便捷、环保的出行工具。

希望通过本文的介绍，能让大家对平衡车的工作原理有更深入的了解。

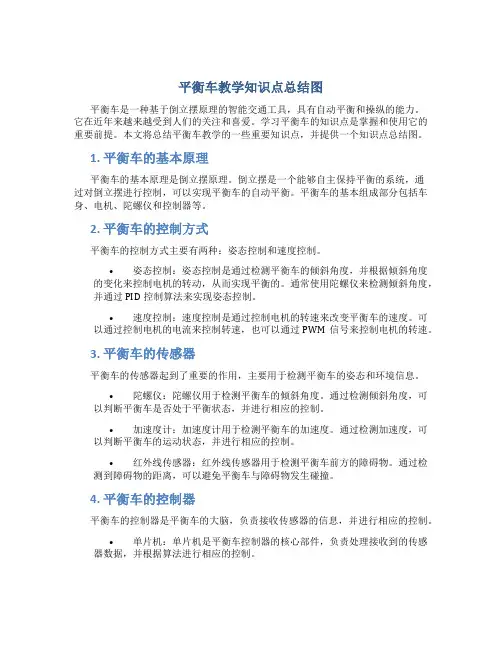

平衡车教学知识点总结图平衡车是一种基于倒立摆原理的智能交通工具，具有自动平衡和操纵的能力。

它在近年来越来越受到人们的关注和喜爱。

学习平衡车的知识点是掌握和使用它的重要前提。

本文将总结平衡车教学的一些重要知识点，并提供一个知识点总结图。

1. 平衡车的基本原理平衡车的基本原理是倒立摆原理。

倒立摆是一个能够自主保持平衡的系统，通过对倒立摆进行控制，可以实现平衡车的自动平衡。

平衡车的基本组成部分包括车身、电机、陀螺仪和控制器等。

2. 平衡车的控制方式平衡车的控制方式主要有两种：姿态控制和速度控制。

•姿态控制：姿态控制是通过检测平衡车的倾斜角度，并根据倾斜角度的变化来控制电机的转动，从而实现平衡的。

通常使用陀螺仪来检测倾斜角度，并通过PID控制算法来实现姿态控制。

•速度控制：速度控制是通过控制电机的转速来改变平衡车的速度。

可以通过控制电机的电流来控制转速，也可以通过PWM信号来控制电机的转速。

3. 平衡车的传感器平衡车的传感器起到了重要的作用，主要用于检测平衡车的姿态和环境信息。

•陀螺仪：陀螺仪用于检测平衡车的倾斜角度。

通过检测倾斜角度，可以判断平衡车是否处于平衡状态，并进行相应的控制。

•加速度计：加速度计用于检测平衡车的加速度。

通过检测加速度，可以判断平衡车的运动状态，并进行相应的控制。

•红外线传感器：红外线传感器用于检测平衡车前方的障碍物。

通过检测到障碍物的距离，可以避免平衡车与障碍物发生碰撞。

4. 平衡车的控制器平衡车的控制器是平衡车的大脑，负责接收传感器的信息，并进行相应的控制。

•单片机：单片机是平衡车控制器的核心部件，负责处理接收到的传感器数据，并根据算法进行相应的控制。

•PID控制算法：PID控制算法是平衡车控制器中常用的一种控制算法，通过对陀螺仪检测到的倾斜角度进行PID控制，来实现平衡车的自动平衡。

5. 平衡车的操控平衡车的操控主要通过控制平衡车的倾斜角度来实现。

•前进：通过向前倾斜平衡车，使其前轮加速，实现前进。

电气电子工程学院自主创新作品两轮平衡小车摘要两轮自平衡小车具有体积小、结构简单、运动灵活的特点，适用于狭小和危险的工作空间，在安防和军事上有广泛的应用前景。

两轮自平衡小车是一种两轮左右平衡布置的，像传统倒立摆一样，本身是一种自然不稳定体，其动力学方程具有多变量、非线性、强耦合、时变、参数不确定性等特性，需要施加强有力的控制手段才能使其保持平衡。

本作品采用STM32单片机作为主控制器，用一个陀螺仪传感器来检测车的状态，通过dvr8800控制小车两个电机，来使小车保持平衡状态，通过2.4G模块无线通讯进行遥控来控制小车运行状态。

关键词：智能小车；单片机；陀螺仪。

目录一．前言 (4)一．两轮平衡车的平衡原理 (4)2.1 平衡车的机械结构..........................................................................错误!未定义书签。

2.2 两轮车倾倒原因的受力分析 (4)2.3 平衡的方法 (5)三．系统方案分析与选择论证 (5)3.1 系统方案设计 (5)3.1.1 主控芯片方案 (5)3.1.2 姿态检测传感器方案 (6)3.1.3 电机选择方案 (6)3.2 系统最终方案 (7)四．主要芯片介绍和系统模块硬件设计 (7)4.1.STM32单片机简介（stm32rbt6） (7)4.2.陀螺仪传感器 (8)4.3．TB6612 (8)4.4．编码器 (9)4.5. 主控电路 (9)4.6 电机驱动电路 (10)五．系统软件设计 (11)5.1 PID概述 (11)5.2 数字PID算法 (12)5.3 PID控制器设计 (13)六．硬件电路 (14)七．制作困难 (15)八．结论 (16)九．参考文献 (16)一．前言应用意义。

自平衡车巧妙地利用地心引力使其自身保持平衡，并使得重力本身成为运动动能的提供者，载重越大，行驶动能也就越大，具有环保的特点(胡春亮等，2007)。

自平衡小车数学模型2.3.1两轮自平衡小车受力分析为了准确控制车轮转动，保持小车始终稳定的直立平衡，需要对自平衡车进行运动学分析并建立其数学模型，从而更好的设计控制系统。

为了更加直观的分析系统受力情况，下面将直立小车与单摆模型进行对比说明小车的受力情况。

重力场中使用细线悬挂的重物经抽象化便形成理想化的单摆模型，两轮自平衡车可以看作一级倒立摆模型进行分析，如图2-3所示。

单摆模型一级倒立摆模型图2-3 小车抽象为一级倒立摆模型对普通单摆进行受力分析如图2-4所示。

mg=图2-4 单摆受力分析当物体离开平衡位置后便会受到重力与线的合作用力，驱使物体回复至平衡位置。

这个力称为回复力，其大小为：=F m gθ-s in（式2-1）在偏移角很小情况下，回复力与偏移角之间的大小成正比，方向相反。

在此回复力的作用下，单摆进行周期运动。

由于空气阻力的存在，单摆最终会停止在平衡位置。

空气阻尼力与单摆的速度成正比，方向相反。

阻尼力越大，单摆会越快停止在平衡位置。

可得出，单摆保持平衡的条件有两点：(1) 受到与偏移相反的回复力作用；(2) 受到与运动速度相反的阻尼力作用。

如果没有阻尼力，单摆会在平衡位置左右晃动而无法停止。

如果阻尼力过小（欠阻尼），单摆会在平衡位置震荡。

阻尼力过大（过阻尼）则导致单摆恢复平衡时间加长。

因而存在一个临界阻尼系数，使单摆稳定在平衡位置所需时间最短。

对静止的一级倒立摆模型进行受力分析（不考虑车轮与地面的滚动摩擦力），如图2-5所示。

θsin图2-5一级倒立摆模型受力分析图由一级倒立摆模型静止时的受力分析可知，其回复力大小为：=F m gθsin（式2-2）静止的倒立摆之所以不能像单摆一样可以稳定在平衡位置，是因为在偏离平衡位置时所受回复力与其偏移方向相同，而不是相反，因此不能回复至平衡位置，而是加速偏离垂直位置直至倾倒。

经分析可知，要控制倒立摆使其能够与单摆一样能够回复至平衡位置并保持稳定有两种方案。

平衡车下坡平衡原理
平衡车下坡时的平衡原理：
平衡车下坡时的平衡原理是通过控制重心的移动来实现。

当平衡车下坡时，车身会自然倾斜向下，重心会向下移动。

为了保持平衡并防止倾倒，平衡车的控制系统会通过电子陀螺仪或倾斜传感器来感知车身的倾斜角度。

然后，控制系统会自动调节车轮的转动速度，使车身继续保持在平衡状态。

具体来说，当平衡车开始下坡时，重心会逐渐向下移动。

电子陀螺仪或倾斜传感器会检测到这个变化，并向控制系统发送信号。

控制系统根据信号判断车身的倾斜程度，并通过电机控制器调整左右两侧车轮的转动速度。

通过不断调整车轮转动速度，控制系统可以使车身保持在平衡状态。

当平衡车倾斜向下时，控制系统会让倾斜较重的一侧车轮减速，而让倾斜较轻的一侧车轮加速。

这样，车身会被推向倾斜较轻的一侧，恢复平衡。

控制系统会根据倾斜角度的变化实时调整车轮转动速度，以保持平衡。

需要注意的是，平衡车下坡时需要根据坡度和速度来调整转动速度，以确保安全和平衡。

过高的速度或过陡的坡度可能导致平衡车无法保持平衡，因此，骑行者需要谨慎选择下坡路段和控制速度。

课程设计题目基于PID控制的两轮平衡小车学院XXXXX 专业班级XXXXXX小组成员XXXX 指导教师XXXXX X年 XX 月 XXX小组成员介绍及分工小组成员信息小组成员分工目录机电系统实践与实验设计 (1)一、研究背景与意义 (2)二、平衡原理 (2)2.1 平衡车的机械结构 (2)2.2 自平衡车倾倒原因的受力分析 (3)2.3 平衡的方法 (3)三、两轮平衡小车总体设计 (4)3.1 整体构思 (4)3.2 姿态检测系统 (4)3.3 控制算法 (5)四、matlab建模及仿真 (6)4.1 机械模型建模及仿真（Matlab_simulink） (6)4.2 联合控制器仿真（理想状态PID） (8)五、硬件电路设计 (9)5.1、硬件电路整体框架 (9)5.2、系统运作流程介绍 (10)5.3、硬件电路模块 (10)5.31 电源供电部分 (10)5.32 主控制器部分: (10)5.33 传感器部分; (11)5.34 驱动电路部分 (11)5.35 蓝牙控制模块 (12)5.36 超声波检测模块 (13)5.37 寻迹模块 (13)六、软件控制模块 (14)6.1 系统软件设计结构 (14)6.2 整体初始化过程 (14)6.3 程序设计 (15)6.31 PID-三个参数的调整 (15)6.32 OLED显示信息 (16)6.33 PID-采集信息 (16)6.34 PID-数据计算 (17)6.35 PID-结果输出 (18)6.36 超声波避障 (18)6.37 蓝牙控制 (18)6.38 寻迹实现 (19)七、总结 (19)附录 (21)摘要：两轮自平衡车结合了两轮同轴、独立驱动、悬架结构的自平衡原理，是一种在微处理器控制下始终保持平衡的集智能化与娱乐性于一体的新型代步工具。

整车由底盘、动力装置、控制装置和转向装置组成。

机械结构采用了双轮双马达驱动；控制主要采用的是反馈调节，为了使车体更好的平衡，使用了PID调节方式；硬件上采用陀螺仪GY521 MPU-6050来采集车体的旋转角度以及旋转角加速度，采用加速度传感器来间接测量车体旋转角度，同时，加入超声波检测模块，使小车能够自动完成避障功能；通过在两轮平衡车上加入两个寻迹模块（光电传感器）来识别场地上的黑白线，使得两轮自平衡车能够沿着黑线进行寻迹完成循迹功能。

独轮平衡车原理独轮电动车是从独轮机器人演变而来其平衡问题的理论基础是移动的倒立摆，为高阶次、不稳定、非线性系统。

该系统的动力学模型复杂，属于欠驱动系统。

在静止状态下，车体受重力作用在车轮转动方向上不能维持平衡,必须通过运动调节才能实现平衡。

因此，它是一个动态平衡系统，具有较强的理论研究价值.控制平衡：自平衡独轮电动车系统其实就是单级倒立摆和旋转式倒立摆的结合体,它由车身和一个由电机驱动的车轮组成，其实物图和简化的模型示意图如图1（a）和图1（b）所示，是一个典型的不稳定系统。

独轮车前进的方向是x轴正方向,车体纵垂线为y轴,正方向向上。

当人和车体重心靠前，车身会向前倾斜,产生一个平衡角θ，为了保证人不摔倒,电机将驱动车轮向前运动,同理当人和车体重心靠后,电机将驱动车轮向后运动以保持平衡。

利用电机来加强改进平衡:在此基础上，自平衡电动独轮车加以改进,靠电机驱动的，采用陀螺仪与驱动电路控制保持不倒。

把身体向前倾斜就可以启动.速度则是由身体的倾斜程度来控制的,想要加速则向前倾，减速则向后倾。

抛开人的主动操控，独轮平衡车保证正常工作一定离不开加速度传感器和角速度传感器（陀螺仪)。

加速度传感器：加速度传感器可以测量由地球引力作用或者物体运动所产生的加速度。

只需要测量其中一个方向上的加速度值，就可以计算出车倾角.比如使用X轴向上的加速度信号，车直立时,固定加速度器在X轴水平方向，此时输出信号为零偏电压信号。

当车发生倾斜时，重力加速度g便会在X轴方向形成加速度分量,从而引起该轴输出信号的变化.但在实际车运行过程中，由于平衡车本身的运动所产生的加速度会产生很大的干扰信号叠加在上述测量信号上，使得输出信号无法准确反映真正的倾角.因此对于直立控制所需要的姿态信息不能完全由加速度传感器来获得角速度传感器：陀螺仪可以用来测量物体的旋转角速度。

平衡车上安装陀螺仪，可以测量车倾斜的角速度,将角速度信号进行积分处理便可以得到车的倾角。
