地源热泵毕业设计

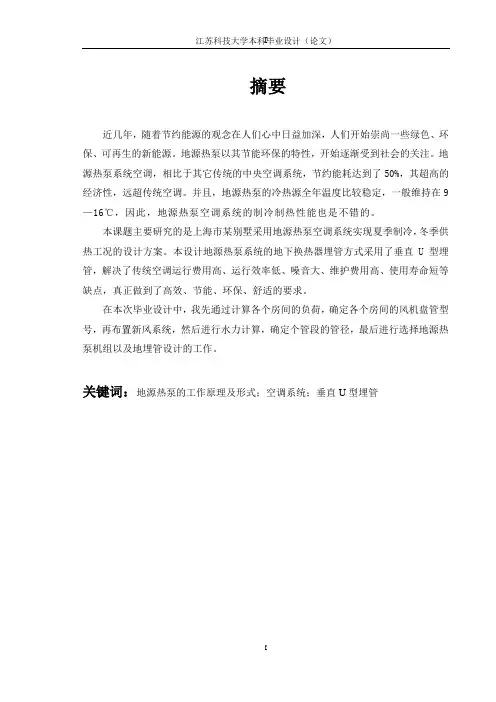

摘要近几年，随着节约能源的观念在人们心中日益加深，人们开始崇尚一些绿色、环保、可再生的新能源。

地源热泵以其节能环保的特性，开始逐渐受到社会的关注。

地源热泵系统空调，相比于其它传统的中央空调系统，节约能耗达到了50%，其超高的经济性，远超传统空调。

并且，地源热泵的冷热源全年温度比较稳定，一般维持在9—16℃，因此，地源热泵空调系统的制冷制热性能也是不错的。

本课题主要研究的是上海市某别墅采用地源热泵空调系统实现夏季制冷，冬季供热工况的设计方案。

本设计地源热泵系统的地下换热器埋管方式采用了垂直U型埋管，解决了传统空调运行费用高、运行效率低、噪音大、维护费用高、使用寿命短等缺点，真正做到了高效、节能、环保、舒适的要求。

在本次毕业设计中，我先通过计算各个房间的负荷，确定各个房间的风机盘管型号，再布置新风系统，然后进行水力计算，确定个管段的管径，最后进行选择地源热泵机组以及地埋管设计的工作。

关键词：地源热泵的工作原理及形式；空调系统；垂直U型埋管AbstractIn recent years, with the deepening of the concept of energy saving in the hearts of the people, people began to advocate green new energy, environmental protection, renewable. Ground source heat pump based on the characteristics of energy saving and environmental protection, gradually began to pay attention to. Ground source heat pump air conditioning system, compared to other conventional central air-conditioning system, saving energy consumption reached 50%, its high economy, far more than the traditional air conditioning. And cold and heat source temperature throughout the year, ground source heat pump is relatively stable, generally maintained at 9 - 16 ℃, therefore, refrigeration and thermal performance of ground source heat pump air conditioning system is also good.The main research topic is a villa in Shanghai using ground source heat pump air conditioning system design of refrigeration in summer, winter heating conditions.The design of ground source heat pump system of underground heat exchangerswith the vertical U tube, to solve the traditional air-conditioning high operating costs, low efficiency, high noise, high maintenance cost, short service life ofdisadvantages, truly efficient, energy saving, environmental protection, comfortrequirements.In this graduation design, I first by calculating each room load, determine the fan coil type in each room, decorate the fresh air system, and then determine thehydraulic calculation, a section of the pipeline, the final selection of ground source heat pump and ground tube design.Keywords: The working principle and the form of ground source heat pump; air conditioning system; the vertical U tube目录第一章绪论.......................... 错误!未定义书签。

1 序言地热资源，是指在当前经济技术条件下，地壳内可供开发利用的地热能、地热流体及其有用组分，是一种清洁能源。

与煤炭、石油和天然气等传统的化石能源相比，地热能源具备数量巨大、可再生和不污染环境三大要素和清洁、环保、就地取用等优势。

地热资源潜力巨大，但勘探开发具有高投入、高风险等特点。

就目前我国地热能的发展现状来说，开采利用技术已基本成熟，与国外先进技术没有什么太大的差别，重要的是缺乏国家层面的统一的产业政策来规范和扶持地热资源的发展。

这影响了一些投资者和开发者的信心，同时导致一些企业盲目开采地热资源，影响地热产业可持续发展。

我国中低温地热资源分布广泛，而适合发电的高温地热资源集中于喜马拉雅地热带，因而目前地热利用主要以城市供暖、工农业用热、洗浴疗养、温室种植、水产养殖等直接利用方式为主，地热发电项目则较少。

目前，温泉洗浴和旅游观光是我国地热利用最普遍的两种形式，其中供暖占18%，洗浴健身占65.2%。

温泉洗浴、旅游观光的市场可直接拉动地方经济发展，环保且投资费用少。

但专家认为，地热直接利用可获取多重利好，但地热的最大优势在于发电。

地热发电开工率稳定，在同样的资金投入条件下，地热能发电量是太阳能的13倍。

进一步说，在西藏等高温地热资源丰富地区建设地热发电站，是环保且迅速改善民生的捷径。

从长远看，地热资源利用应朝梯级化、综合化方向发展。

梯级化利用是用90摄氏度以上中高温地热资源发电，然后将余温70摄氏度的地热水经换热后用于供暖，再将50-60摄氏度的地热水用于地辐射用户供暖，最后将30摄氏度的尾水回灌入地下，做到“取热不取水”，绿色循环利用。

这成为国内地热产业发展过程中中值得大举投入和关注的项目。

业内专家指出：地热资源潜力巨大，但勘探开发具有高投入、高风险等特点。

就目前我国地热能的发展现状来说，开采利用技术已基本成熟，与国外先进技术没有什么太大的差别，重要的是缺乏国家层面的统一的产业政策来规范和扶持地热资源的发展。

成人高等教育毕业设计（论文）题目地热能-干热岩发电、集中供暖专业热能与动力工程班级学生闫涵指导教师2015 年摘要能源是人类社会赖以生存与发展的基础，人类的任何生产与生存活动都离不开能源。

长期以来，石化燃料对世界经济的高速发展有着深远的影响，给人类带来前所未有的繁荣与幸福。

但是，直到最近我们才开始完全认识到人类过度开采和滥用石化资源所带来的灾难和为此所付出的沉重代价，人类所面临的挑战已经很清晰。

近年来，虽然政府对集中供热系统建设的投入逐年上升，但我国集中供热覆盖率仍处于较低水平，目前仅在北方各省的主要城镇建有集中供热系统，且平均覆盖率不到50%。

北方主要城镇的供暖基本为市政集中供暖、天然气供暖等供热方式。

集中供暖方式的热量及供暖范围已远远达不到现阶段居民取暖的需求。

随着节能减排淘汰落后产能政策在全国的推广，地热及干热岩等具有节约燃料和减少环境污染特点的新型能源，在未来将成为我国主要的集中供热方式。

关键词：地热能源；可再生能源；地热发电；集中供暖；干热岩AbstractEnergy is the basis for the survival and development of human society, and human's production and living activities can not be separated from the energy. For a long time, fossil fuels have a profound impact on the rapid development of the world economy, which has brought unprecedented prosperity and happiness to mankind. But, until recently, we have only begun to realize that the human over exploitation and abuse of fossil resources and the heavy cost of human resources, the challenges facing humanity has been very clear. In recent years, although the government has increased the investment in the construction of central heating system, but China's central heating coverage is still at a low level, only in the north of the main cities and towns are built a central heating system, and the average coverage is less than 50%. The heating of the main towns in the north of the city is mainly concentrate d in the heating system, such as central heating, natural gas heating and so on. Central heating mode of heat and heating range is far less than the demand for the residents of the present stage. With the elimination of backward production capacity policy in the country to promote energy-saving emission reduction, geothermal and hot dry rock can save fuel and reduce environmental pollution characteristics of new energy, in the future will become the main heating mode.Keywords: geothermal energy; renewable energy; geothermal power; central heating; hot dry rock目录1. 干热岩的介绍与发展 ........................................ - 1 -.......................................................... - 1 - 2．干热岩发电................................................. - 1 - .......................................................... - 1 - .......................................................... - 1 - .......................................................... - 2 - ...................................................... - 2 -...................................................... - 2 -...................................................... - 2 - .......................................................... - 3 - ...................................................... - 3 -...................................................... - 3 - .................................................... - 3 -.................................................... - 3 -.................................................... - 4 - .............................................................. - 4 - .......................................................... - 4 - .......................................................... - 4 - .......................................................... - 5 - .......................................................... - 5 - .......................................................... - 5 - .............................................................. - 7 - .......................................................... - 7 - .......................................................... - 8 - .......................................................... - 8 - .......................................................... - 8 - .............................................................. - 8 - ........................................................... - 10 - 致谢 .................................................... - 11 - 参考文献................................................... - 12 -1. 干热岩的介绍与发展目前，人们对干热岩还没有统一的定义。

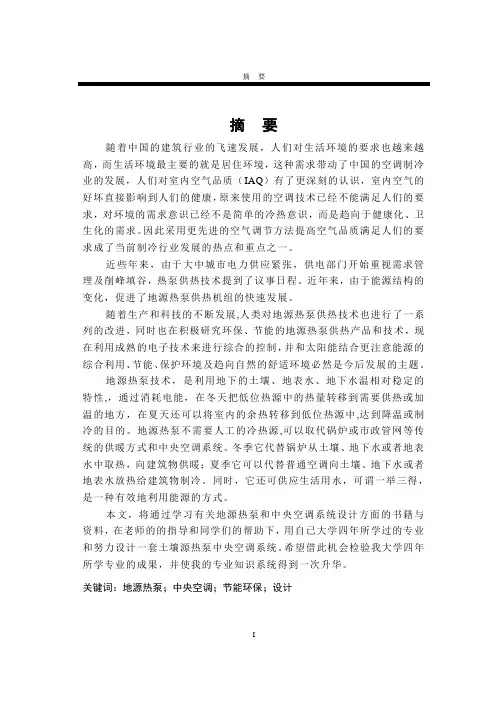

广西工学院鸡械工程系毕业设计(论文)开题报告课题：学生宿舍地源热泵供热系统设计专题：总体设计专业：鸡械工程班别：鸡自041学号：229学生姓名：李闯指导教师：韦建军完成时间： 2008年３月３１日学生宿舍地源热泵供热系统设计----总体设计一、选题的依据及意义：1．依据：进入90年代后，我国的居住环境和工业生产环境都已广泛地应用热水供应装置，热水供应装置已成为现代学校居住必备。

90年代中期，由于大中城市电力供应紧张，供电部门开始重视需求管理及削峰填谷，热泵供热技术提到了议事日程。

近年来，由于能源结构的变化，猝进了地源热泵供热鸡组的快速发展。

随着生产和科技的不断发展人类对地源热泵供热技术也进行了一系列的改进同时也在积极研究环保、节能的地源热泵供热产品和技术现在利用成熟的电子技术来进行综合的控制，并和太阳能结合更注意能源的综合利用、节能、保护环境及趋向自然的舒适环境必然是今后发展的主题。

2．意义：地源热泵技术，是利用地下的土壤、地表水、地下水温相对稳定的特性，通过消耗电能，在冬天把低位热源中的热量转移到需要供热或加温的地方，在夏天还可亦将室内的余热转移到低位热源中达到降温或制冷的目的。

地源热泵不需要人工的冷热源可亦取代锅炉或市政管网等传统的供暖方式和中央空调系统。

冬季它代替锅炉从土壤、地下水或者地表水中取热向建筑物供暖;夏季它可亦代替普通空调向土壤、地下水或者地表水放热给建筑物制冷。

同时它还可供应生活用水，可谓一举三得，是一种有效地利用能源的方式。

通常根据热泵的热源（heat source）和热汇（heat sink）（冷源）的不同，主要分成三类：空气源热泵系统 ( air-source heat pump) ASHP水源热泵系统 (water- source heat pump) WSHP地源热泵系统 (ground- source heat pump)GSHP平时还有人把热泵系统按照一次和二次介质的不同，分别叫做：空气---水热泵系统水 --- 空气热泵系统水 --- 水热泵系统空气---空气热泵系统这些都是把热源、热汇亦及空调系统的传递介质也包括进来分类形成的。

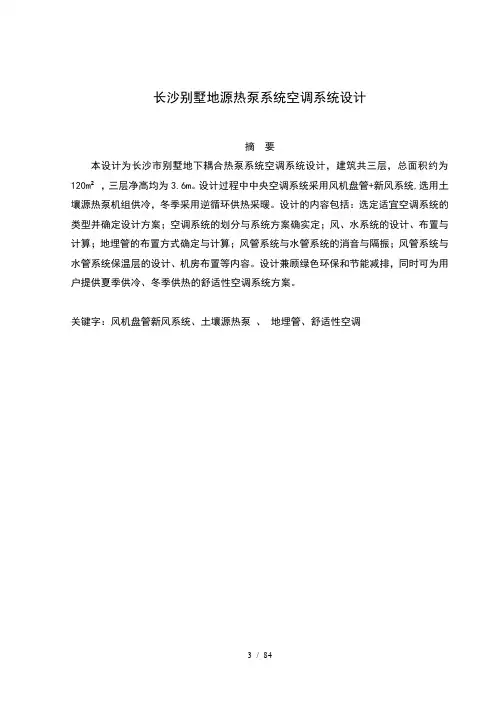

长沙别墅地源热泵系统空调系统设计摘要本设计为长沙市别墅地下耦合热泵系统空调系统设计，建筑共三层，总面积约为120m²，三层净高均为3.6m。

设计过程中中央空调系统采用风机盘管+新风系统,选用土壤源热泵机组供冷，冬季采用逆循环供热采暖。

设计的内容包括：选定适宜空调系统的类型并确定设计方案；空调系统的划分与系统方案确实定；风、水系统的设计、布置与计算；地埋管的布置方式确定与计算；风管系统与水管系统的消音与隔振；风管系统与水管系统保温层的设计、机房布置等内容。

设计兼顾绿色环保和节能减排，同时可为用户提供夏季供冷、冬季供热的舒适性空调系统方案。

关键字：风机盘管新风系统、土壤源热泵、地埋管、舒适性空调ABSTRACTThis design in chang sha villa for ground source heat pump air conditioning system design, architecture has three layers, with a total area of about 120 Square meters , three layers of clear height of 3.6 m. Design of air conditioning system adopt fan-coil unit plus fresh air system, selection of soil source heat pump units and cooling, using reverse cycle heating in winter. Design content includes: the selected appropriate types and to determine the design scheme of air conditioning system; The division of the air conditioning system and the scheme of system; Wind, water system design, layout and calculation; Determine buried pipe arrangement and calculation; Duct system and pipe system of sound and vibration isolation; The design of the duct system and pipe insulation, room arrangement, etc. The design consideration of green environmental protection, energy conservation and emissions reduction, and at the same time can provide cooling in summer and heat in winter for user comfort air conditioning system solutions.Key words:Fan coil plus fresh air system、soil source heat pump、buried pipe、Comfort air conditioning毕业设计〔论文〕原创性声明和使用受权说明原创性声明本人郑重承诺：所呈交的毕业设计〔论文〕，是我个人在指导老师的指导下进展的研究工作及获得的成果。

地源热泵方案设计一、地源热泵系统概述地源热泵是一种利用地下土壤、地下水或地表水等作为冷热源，通过热泵机组进行能量交换，为建筑物提供制冷、供暖和生活热水的系统。

与传统的空调和供暖系统相比，地源热泵系统具有以下显著优势：1、高效节能：地源热泵系统的能效比（COP）通常较高，可大大降低能源消耗和运行成本。

2、环保无污染：不使用化石燃料，减少了温室气体排放和对环境的污染。

3、稳定可靠：地下温度相对稳定，使得系统运行更加稳定可靠，不受外界气候条件的影响。

4、使用寿命长：热泵机组和地下换热器的使用寿命较长，维护成本相对较低。

二、工程场地条件评估在进行地源热泵方案设计之前，首先需要对工程场地的条件进行详细评估。

这包括地质结构、土壤类型、地下水位、水文地质条件等。

不同的场地条件会影响地下换热器的设计和安装方式。

1、地质结构：了解地层的分布、厚度和岩石类型，以确定钻孔的可行性和难度。

2、土壤类型：土壤的热导率和比热容会影响热量传递效率，常见的土壤类型如砂土、黏土和壤土等，其热性能有所差异。

3、地下水位：地下水位的高低会影响换热器的安装深度和防水措施。

4、水文地质条件：包括地下水的流动速度、水质等，这对于选择合适的换热器类型和防止地下水污染至关重要。

三、建筑物负荷计算准确计算建筑物的冷热负荷是地源热泵方案设计的基础。

负荷计算需要考虑建筑物的用途、面积、朝向、围护结构的保温性能、室内人员和设备的发热量等因素。

通过专业的负荷计算软件，可以得到建筑物在不同季节和不同时段的制冷和供暖负荷需求。

1、制冷负荷：主要由室内外温差、太阳辐射、人员散热和设备散热等因素引起。

2、供暖负荷：与室外温度、建筑物的保温性能、通风换气次数等有关。

根据负荷计算结果，可以确定热泵机组的容量和地下换热器的规模，以保证系统能够满足建筑物的冷热需求。

四、地源热泵系统类型选择地源热泵系统主要有三种类型：地下水地源热泵系统、地埋管地源热泵系统和地表水地源热泵系统。

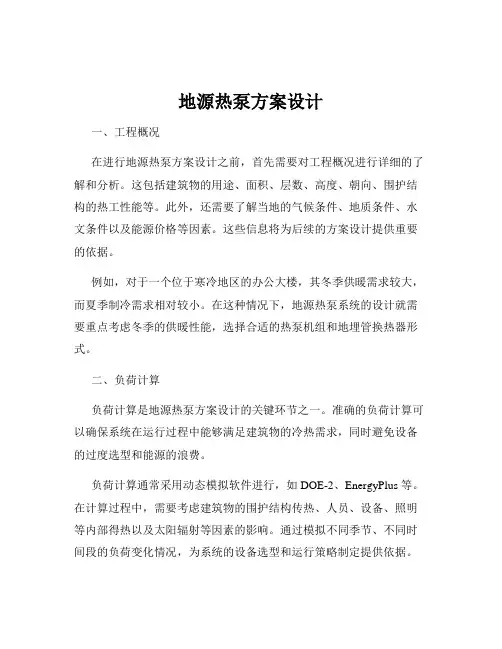

地源热泵方案设计一、工程概况在进行地源热泵方案设计之前，首先需要对工程概况进行详细的了解和分析。

这包括建筑物的用途、面积、层数、高度、朝向、围护结构的热工性能等。

此外，还需要了解当地的气候条件、地质条件、水文条件以及能源价格等因素。

这些信息将为后续的方案设计提供重要的依据。

例如，对于一个位于寒冷地区的办公大楼，其冬季供暖需求较大，而夏季制冷需求相对较小。

在这种情况下，地源热泵系统的设计就需要重点考虑冬季的供暖性能，选择合适的热泵机组和地埋管换热器形式。

二、负荷计算负荷计算是地源热泵方案设计的关键环节之一。

准确的负荷计算可以确保系统在运行过程中能够满足建筑物的冷热需求，同时避免设备的过度选型和能源的浪费。

负荷计算通常采用动态模拟软件进行，如 DOE-2、EnergyPlus 等。

在计算过程中，需要考虑建筑物的围护结构传热、人员、设备、照明等内部得热以及太阳辐射等因素的影响。

通过模拟不同季节、不同时间段的负荷变化情况，为系统的设备选型和运行策略制定提供依据。

例如，对于一个住宅建筑，其负荷在一天内会有较大的变化，白天人员外出，负荷较小，而晚上人员在家，负荷较大。

因此，在设计地源热泵系统时，需要根据负荷的变化特点，合理配置热泵机组的容量和运行时间，以提高系统的运行效率和经济性。

三、地源热泵系统形式选择地源热泵系统根据地下换热器的形式可以分为水平地埋管系统、垂直地埋管系统和地表水系统等。

不同的系统形式具有不同的特点和适用条件，在设计时需要根据工程实际情况进行选择。

水平地埋管系统施工简单、成本较低，但占地面积较大，适用于土地资源丰富、冷热负荷较小的项目。

垂直地埋管系统占地面积小、换热效率高，但施工难度较大、成本较高，适用于土地资源紧张、冷热负荷较大的项目。

地表水系统则适用于附近有河流、湖泊等水资源丰富的项目。

例如，对于一个位于城市中心的商业综合体，由于土地资源紧张，垂直地埋管系统可能是更好的选择。

而对于一个位于郊区的别墅项目，由于土地资源丰富，水平地埋管系统可能更具优势。

目录摘要 (1)引言 (3)第一章 DISMY三位一体地源热泵简介 (4)第二章地源热泵 (5)§2.1 地源热泵的工作原理 (5)第三章实例分析 (7)§3.1 工程概况 (7)§3.2 室外气象参数和室内设计标准 (7)§3.3 用冷负荷系数法计算一层客卧冷负荷 (8)§3.4 用冷负荷系数法计算二层书房冷负荷 (19)§3.5 用冷负荷系数法计算三层主卧冷负荷 (29)§3.6 用冷负荷估算法计算其他房间的冷负荷 (41)第四章空调设备选择 (42)§4.1中央空调配置方案 (42)§4.2水管管径的确定 (43)§4.3 工程报价及材料 (44)总结 (46)参考文献 (46)图纸清单 (47)临安祥和苑DISMY地源热泵摘要：本设计为临安祥和苑别墅地源热泵系统,拟为之设计合理的中央空调系统,为居住提供舒适,环保,健康的生活环境.本设计采用的是地源热泵系统.该系统优点是节能，可以实现一机多用，可实现制冷，地板采暖，生活热水。

同时各末端装置和地热有独立的开关和调节功能，各房间的温度可独自调节与控制，且防止了空气的交叉感染。

这样可以满足不同功能房间使用时间段人员活动情况的不同要求，布置灵活，控制方便。

计内容包括:空调冷负荷的计算；新风量的计算；空调系统的划分与系统方案的确定；空调末端设备及空调主机的选型；布置管道系统及确定管径等。

关键词:地源热泵；节能Abstract:the design for the Ling'an Peace Garden Villa ground-source heat pump system, intended for the rational design of central air conditioning system for residential, provide comfort, environmental protection, healthy living environment. This design is used in ground source heat pump system. This system has the advantages of energy saving, can realize one machine with multiple functions, can realize the refrigeration, heating, water of life.At the same time, each terminal device and geothermal independent switching and adjusting function, the temperature of the room can be left alone to regulation and control, and prevent cross infection in the air.It can meet the needs of different functional room using the time staff activities of the different requirements, flexible arrangement, convenient control.Projects include: air-conditioning cooling load calculation; the calculation of fresh air; air conditioning system division and system scheme; air-conditioning end equipment and air conditioning host selection; layout piping system and determine the diameter of.Key words: ground source heat pump; energy saving引言别墅，是居宅之外用来享受生活的居所，更主要是体现生活品质及享用特点的高级住所。

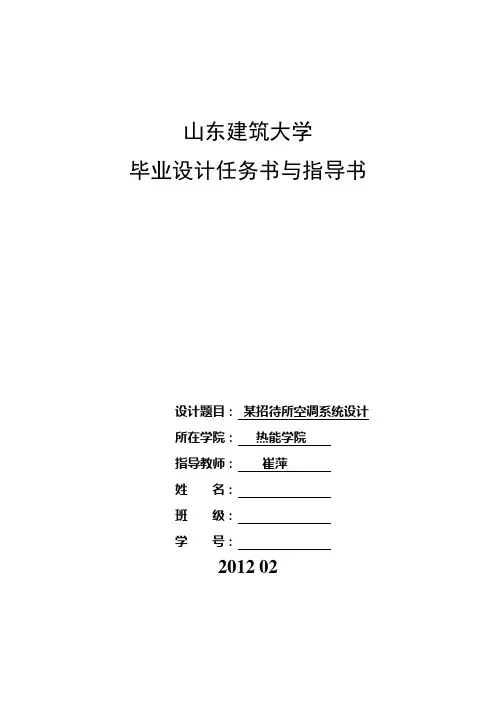

山东建筑大学毕业设计任务书与指导书设计题目：某招待所空调系统设计所在学院：热能学院指导教师：崔萍姓名：班级：学号：2012 02山东建筑大学毕业设计（论文）任务书一、毕业设计目的毕业设计是本科学生在完成教学计划规定的全部课程后所必须进行的重要实践教学环节，是实现教学、科研、社会实践相结合的结合点。

通过该毕业设计，学生能进一步巩固加深所学的基础理论、基本技能和专业知识，使之系统化、综合化。

本次设计要求对该工程的制冷（热）、空调、通风和防排烟进行设计，设计方案要求合理可行，系统运行可靠，节能。

每个同学选择一个不同的城市独立进行设计。

二、工程地点及原始参数工程地理位置：沈阳、北京、济南、南京、武汉、兰州。

见图纸及设计说明；三、设计内容1、方案设计1)熟悉图纸，估算负荷指标，计算建筑物的最大冷、热负荷；2)根据当地现有能源状况，选择几种可行的冷热源形式进行比较并确定方案。

确定冷热源方式；3)比较不同空调系统形式，确定空调系统方案；4)找出建筑图纸上留给空调系统的空间，包括冷热源机房、空调机房、新风机房、新风引入位置、风井；分析建筑留给空调系统的空间是否合理，应该如何改进。

2、施工图设计1)确定室内、外设计计算参数及建筑物围护结构的热工参数及其他参数。

2)计算各空调房间冷、热负荷、湿负荷。

3)确定空气处理方案，划分空调系统并确定各系统送风状态及送风量。

4)进行气流组织设计。

5)布置管路并进行阻力计算，确定管径。

6)选择空气处理设备，并对设备进行校核计算。

7)进行防排烟系统的设计。

8)根据冷热负荷及使用情况，选择冷（热）水机组及其附属设备，进行冷热源机房的设计。

9)对管道及设备进行保温计算，确定保温材料及其厚度。

10)进行噪声校核与消声隔振设计。

11)绘制空调平面图、系统图、原理图、安装详图等。

12)整理设计说明书。

3、施工图绘制主要包括以下内容：1)设计说明、线型图例及设备表2)各层平面图3)各重要部位大样图4)各系统图5)机房设备定位、管线图四、设计成果1、一份完整的毕业设计计算说明书（包括毕业设计封面、标题、中英文摘要、目录、前言、正文、结论、谢词、参考文献，先写电子版再打印，具体格式参照学校的有关要求），要求内容完整、计算准确、论述简洁、论据充分、层次清晰、文理通顺、装订整齐。

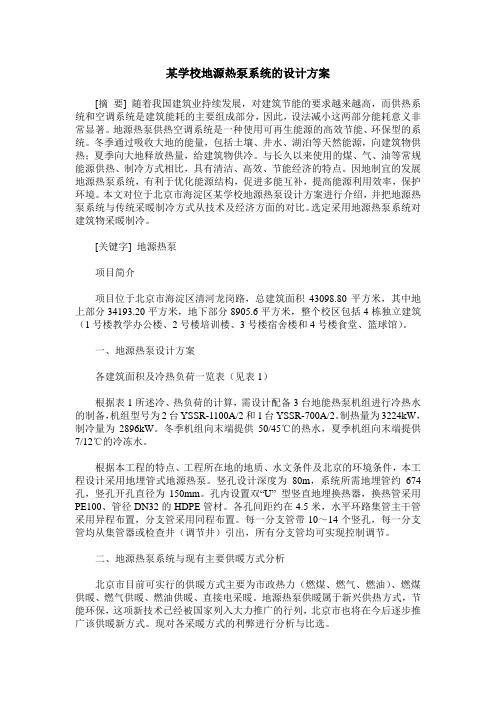

某学校地源热泵系统的设计方案[摘要] 随着我国建筑业持续发展，对建筑节能的要求越来越高，而供热系统和空调系统是建筑能耗的主要组成部分，因此，设法减小这两部分能耗意义非常显著。

地源热泵供热空调系统是一种使用可再生能源的高效节能、环保型的系统。

冬季通过吸收大地的能量，包括土壤、井水、湖泊等天然能源，向建筑物供热；夏季向大地释放热量，给建筑物供冷。

与长久以来使用的煤、气、油等常规能源供热、制冷方式相比，具有清洁、高效、节能经济的特点。

因地制宜的发展地源热泵系统，有利于优化能源结构，促进多能互补，提高能源利用效率，保护环境。

本文对位于北京市海淀区某学校地源热泵设计方案进行介绍，并把地源热泵系统与传统采暖制冷方式从技术及经济方面的对比。

选定采用地源热泵系统对建筑物采暖制冷。

[关键字] 地源热泵项目简介项目位于北京市海淀区清河龙岗路，总建筑面积43098.80平方米，其中地上部分34193.20平方米，地下部分8905.6平方米，整个校区包括4栋独立建筑（1号楼教学办公楼、2号楼培训楼、3号楼宿舍楼和4号楼食堂、篮球馆）。

一、地源热泵设计方案各建筑面积及冷热负荷一览表（见表1）根据表1所述冷、热负荷的计算，需设计配备3台地能热泵机组进行冷热水的制备，机组型号为2台YSSR-1100A/2和1台YSSR-700A/2。

制热量为3224kW，制冷量为2896kW。

冬季机组向末端提供50/45℃的热水，夏季机组向末端提供7/12℃的冷冻水。

根据本工程的特点、工程所在地的地质、水文条件及北京的环境条件，本工程设计采用地埋管式地源热泵。

竖孔设计深度为80m，系统所需地埋管约674孔，竖孔开孔直径为150mm。

孔内设置双“U” 型竖直地埋换热器，换热管采用PE100、管径DN32的HDPE管材。

各孔间距约在4.5米，水平环路集管主干管采用异程布置，分支管采用同程布置。

每一分支管带10～14个竖孔，每一分支管均从集管器或检查井（调节井）引出，所有分支管均可实现控制调节。

前言我国每年大概有 20亿平方米的建筑总量，靠近全世界年建筑总量的一半，建筑能耗约占全国社会终端总能耗的％，所以建筑节能势在必行。

可重生能源在建筑中的应用是建筑节能工作的重要构成部分。

地源热泵系统作为可重生能源应用的主要门路之一，同时也是最利于与太阳能供热系统相联合的系统形式，最近几年来在国内获得了日趋宽泛的应用。

在大型商业建筑和公用建筑中, 合理空调方案确实定是个至关重要的问题。

按负担室内空调负荷所用介质分类，空调系统可分为全空气系统、全水系统、空气 - 水系统和冷剂系统。

每种空调系统都有各自的合用性，关于建筑空间大，易于部署风道且对室内温、湿度干净度控制要求严格的场合，适合用全空气系统。

全水系统适合用于建筑空间小，不易于部署风道的场合。

空气 - 水系统合用于室内温、湿度控制要求一般且层高较低，冷、湿负荷也较小的场合。

关于空调房间部署分别，要求灵巧控制空调使用时间且没法设置集中式冷、热源的场合适合用冷剂系统。

经过毕业设计消化和稳固大学四年学习的本专业所有理论知识和实质知识，并将它应用到工程实践中去解决工程的实质问题，熟习有关的技术法例内容，培育施工设计的思想能力和制图技巧及对工程技术的仔细态度。

第1章概括建筑概略设计地址山东省青岛市。

建筑物土建资料见土建资料图纸。

建筑物使用功能本次设计为商住两用建筑，一到五号楼。

本次设计不考虑住所部分。

总占地面积约为 8000 ㎡，空调面积为约 18807 ㎡。

楼底部作沿街商店，小区配套服务设备，及设备用房。

台湛路一层二层做商场，延安三路一层二层作沿街商店。

工程地下室作为地下车库。

建筑物的四周环境本设计建筑物位于青岛市市北区，延安三路与台湛路交界处。

建筑物所在地域土质资料依据勘探井的资料得悉设计地址土质为粉质黏土，稍微湿润，土壤导热系数为1.8 W/(m.K) 左右，且地下八十米以上是非岩层地带，土壤导热状况优秀，适合于作为热泵系统的冷热源。

1.2 土壤源热泵热泵系统的特色a.热泵空调系统是利用低位重生能的热泵技术，其特色以下：（1）用能依据了能量的循环利用原则，防止了惯例空调系统用能的单向性。

毕业设计地热源空调系统毕业设计（论文）任务书一、设计内容（论文阐述的问题）地源热泵空调系统通过PLC控制循环泵的运行，把温度变送器检测出来的模拟量信号送到EM235模块，经过PLC运算后经EM235输出送至变频器，通过变频器给定值与内部PI调节来控制空调温度。

二、设计原始资料及要求1、设计原始资料（1）河北省地矿局第某水文大队综合实验楼地源热泵空调系统（2）中央空调系统原理以及工艺要求2、设计要求（1）搞清系统工作原理，分析并加以说明。

（2）进行电气控制设计，完成整体控制要求。

（3）完成说明书写作。

三、设计完成后提交的文件和图表（论文完成后提交的文件）1. 计算说明书部分：（1）设计说明书（A4） 1份2、图纸部分：（1）空调系统原理图（A3） 1张（2）空调系统主电路图（A2） 1张（3）PLC 接线图（A2） 1张（4）变频器接线图（A3） 1张（5）空调系统主电路图（A4） 1张四、毕业设计（论文）进程安排五、主要参考资料[1] 王兆义. 可编程控制器教程[M] . 2版. 北京：机械工业出版社，2005[2] 张毅. 自动检测技术[M] . 2版. 上海：化学工业出版社，2008[3] 李佐周. 制冷与空调设备原理[M] .3版.北京：中国传媒大学出版社，2010[4] 王寒栋. 制冷空调测控技术机械工业出版社，2001[5] 瞿芳. 机械制图与CAD [M] . 2版. 机械工业出版社，2007学生（签字）：教研室主任（签字）：指导教师（签字）：系主任（签字）：摘要地表热能储量十分丰富,而且地表热能不受时间、季节、地域的限制，分布面广而且相对均匀，更具有可再生性。

地源热泵技术就是地表热能利用开发的最典型的例子。

它利用地球表面浅层土壤或水源中的地热能作为冷热源，冬季通过热泵机组将地热能传递转移到需供暖的建筑物内，夏季通过热泵机组将建筑物内的热量转移到地球土壤或水源中，从而实现冬季供暖、夏季供冷。

毕业设计(论文) 地源热泵中央空调系统的设计学生姓名：学号：（系）：专业年级：指导教师：职称或学位：2014 年 05 月 21日目录摘要 (1)关键词 (1)ABSTRACT (2)Key word (2)前言 (3)1.绪论 (4)1.1设计背景 (4)1.2国内地源热泵发展简史 (4)1.3国外地源热泵的发展 (5)1.4地源热泵的发展趋势 (6)1.5地源热泵机组的优点 (6)2. 地源热泵系统的分类及本系统类型的选择 (7)2.1地下水式热泵系统 (8)2.2地表水式热泵系统 (8)2.3土壤源热泵系统 (8)2.4混合式土壤源热泵 (8)2.5本系统类型的选择 (8)3. 工程概况 (9)3.1土建资料 (9)3.2设计依据 (10)3.3空调负荷的计算 (10)3.4地源热泵系统的选择 (10)4. 空调方案的设计 (11)4.1确定空调方式 (11)4.2确定空气处理过程 (12)4.2.1送风方式的确定 (12)4.2.2新风负荷的计算 (12)4.2.3 夏季送风状态点和送风量 (12)4.3冬季送风状态点和送风量 (13)4.4送风方式的设计 (13)4.5空调系统的消声减震设计 (13)4.5.1 空调系统消声系统选择原则 (13)4.5.2 空调系统的噪声源 (13)4.5.3 空调系统的减振设计 (14)5. 地源热泵地埋管系统 (14)5.1 确定管路连接方式 (15)5.2选择地下换热器管材及竖埋管直径 (15)5.3 埋管内工作流体 (15)5.4 地下换热器尺寸的确定及布置 (16)5.4.1. 管材的选取 (16)5.4.2.PE管确定管径 (16)5.4.3.垂直地埋管校核管材承压能力 (16)5.5运行管理和维护 (17)结束语 (18)参考文献 (18)附录 (20)致谢 (22)地源热泵中央空调系统的设计摘要本文介绍了国内外地源热泵的发展状况，通过比较地源热泵中央空调与传统中央空调的优缺点，按照要求，确定一套地源热泵中央空调系统。

别墅地源热泵供暖设计毕业论文目录1 地源热泵系统原理简述 (1)1.1 地源热泵的定义 (1)1.2 地源热泵的组成 (1)1.3 地源热泵的原理 (1)1.4 地源热泵的系统 (3)2 设计资料 (4)2.1 设计题目 (4)2.2 上海地区气象参数 (4)2.3 室空气设计参数 (4)2.4 土建资料 (5)2.4.1 总建筑面积 (5)2.4.2 地理位置 (5)2.4.3 别墅的基本特点 (5)3 空调房间的冷湿负荷计算 (8)3.1 冷负荷计算方法——冷负荷系数法 (8)3.1.1 外墙和屋面瞬变传热引起的冷负荷 (8)3.1.2 外窗玻璃瞬变传热引起的冷负荷 (8)3.1.3 透过玻璃窗进入的日射得热引起的冷负荷 (8)3.1.4 照明散热引起的冷负荷 (9)3.1.5 人体散热引起的冷负荷 (9)3.1.6 设备引起的冷负荷 (10)3.1.7 围护结构引起的冷负荷 (10)3.2 热负荷计算说明 (12)3.2.1 通过围护结构的基本耗热量计算 (12)3.2.2 附加耗热量计算公式 (12)3.2.3 通过门窗隙缝的冷风渗透耗热量计算公式 (12)3.2.4 外门开启冲入冷风耗热量计算公式 (13)3.3 空调湿负荷 (14)4 空气处理过程计算及设备选型 (14)4.1 空气处理方案 (14)4.1.1 确定新风处理状态： (15)4.1.2 送风量的计算 (16)4.1.3 选择风机盘管机组： (16)4.1.4 风机盘管处理过程的校核计算： (16)4.2 设备选型 (16)4.2.1 风机盘管选型 (16)4.2.2主机选型 (18)4.2.3 新风机选型 (18)5 空调水系统设计 (19)5.1 冷冻水系统采用闭式循环，采用异程供水形式 (19)5.1.1 空调水系统设计应坚持的设计原则是： (19)5.1.2 采用异程系统 (20)5.2 风管的设计及计算 (20)5.2.1 风机盘管系统的水力计算 (20)5.2.2 管道的防腐与保温 (22)5.3 冷凝水排放系统设计 (22)5.3.1 冷凝水管布置 (22)5.3.2 冷凝水管管径的确定 (23)5.3.3 冷凝水管保温 (23)6 空调风系统的设计计算 (24)6.1 送风口和回风口的型式 (24)6.1.1 送风口 (24)6.1.2 回风口 (24)6.2 风管设计及计算 (24)6.2.1 风管设计规 (24)6.2.2 风道管径的确定 (25)7 地埋管换热系统设计 (27)7.1 地埋管换热系统设计步骤 (27)7.2 地质材料分析 (27)7.3 地埋管计算步骤 (28)7.3.1 建筑物冷热负荷及冬夏季地下换热量计算 (28)7.3.2 垂直地埋管换热器的设计计算 (28)7.4 地埋管压力损失计算 (30)7.5 确定地下换热器的埋管形式 (31)7.6 确定管路连接方式 (31)7.7 选择管材 (32)7.8 确定竖井埋管管长 (32)7.9 确定竖井数目 (32)8 地板辐射设计 (33)8.1 低温热水地板辐射简介 (33)8.2 低温热水地板辐射采暖的特点 (34)8.3 低温热水地板辐射采暖管材及布置形式 (34)8.4 低温热水地板辐射设计 (35)8.4.1 供暖热负荷计算 (35)8.4.2 埋管面积计算 (35)8.5 低温地板辐射采暖的调试与运行 (36)9 辅助设备选型 (37)9.1水泵的选择 (37)9.3 膨胀水箱的选择 (37)10 地源热泵技术性分析 (38)10.1 地源热泵系统介绍及其优点 (38)10.2 与风冷空调的比较 (39)10.3 与变频空调的比 (40)11经济性分析 (42)11.1 分析依据 (42)11.2 报价表 (42)11.3 其他费用 (44)11.3.1 劳务费 (44)11.3.2 管理费 (44)11.3.3 不可预见费 (44)结论 (45)参考文献 (46)致谢 (47)1 地源热泵系统原理简述1.1 地源热泵的定义地源热泵系统是随着全球性的能源危机和环境问题的出现而逐渐兴起的一门热泵技术。
