32.光缆割接流程规范

第1篇一、准备工作1. 确认光缆接续地点，检查现场环境，确保安全、清洁、平坦。

2. 准备所需工具和材料，如熔接机、剥线钳、光纤切割刀、热缩管、光纤清洁布、无水乙醇、医用脱脂棉、光纤接续盒、光纤收容盘等。

3. 熟悉操作流程和注意事项，确保施工人员掌握光缆接续技术。

二、光缆开剥1. 将光缆持平，用剥线钳将光缆外护套剥去，注意进刀深度，避免断纤。

2. 将剥去外护套的光缆固定在光缆接头盒内，确保加强件穿过固定螺丝时，加强件的下面是填充束管，纤芯束管必须处于加强件进入光纤收容盘的同侧。

3. 检查加强件是否压在纤芯束管上，避免因受力变形造成损耗过大。

三、裸纤清洁1. 使用优质医用脱脂棉和无水乙醇，对光纤进行两次清洁。

2. 剥纤前，用干棉捋擦光纤，剥纤后，用酒精棉对尾纤5-150px处重点清洁。

3. 将棉花撕成层面平整的扇形小块，洒少许酒精，折成V形，夹住已剥覆的光纤，顺光纤轴向擦拭。

四、光纤熔接1. 根据系统使用的光纤和工作波长，选择合适的熔接程序。

2. 使用熔接机进行光纤熔接，确保光纤端面平滑、无毛刺。

3. 打开防风罩，取出光纤，将热缩管放在裸纤中心，放入加热炉中加热。

五、光纤盘纤1. 将接续好的光纤盘到光纤收容盘上，保持一定的半径，避免激光在纤芯里传输时产生不必要的损耗。

2. 检查光纤收容盘上的光纤排列，确保整齐、美观。

六、接头保护与测试1. 将接续好的光纤接头放入光纤接续盒，确保密封良好，防止进水。

2. 使用OTDR测试仪对光纤接续点进行测试，确保接续质量。

3. 检查光纤接续点是否牢固，避免因松动造成光缆打滚折断纤芯。

七、施工记录与验收1. 记录光缆接续施工过程中的关键数据，如光缆型号、熔接机型号、光纤接续盒型号等。

2. 完成施工后，进行竣工验收，确保光缆接续质量符合设计要求。

通过以上步骤，可以确保光缆接续施工的质量，为通信网络的稳定运行提供有力保障。

第2篇一、准备工作1. 确认接续位置：根据施工图纸和现场实际情况，确定光缆接续的具体位置。

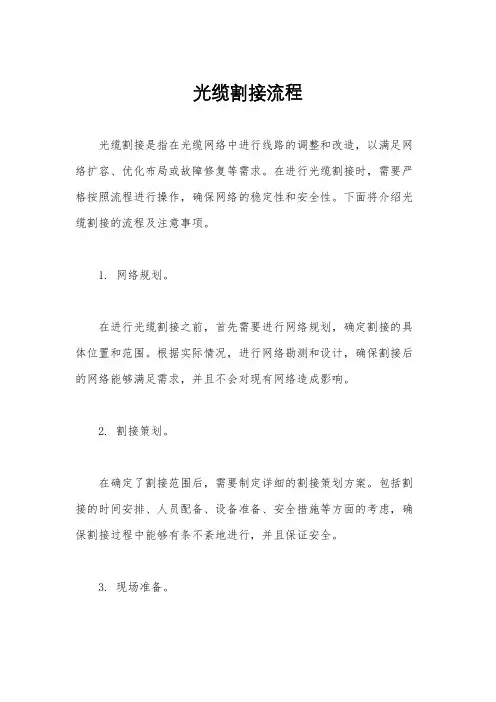

光缆割接流程光缆割接是指在光缆网络中进行线路的调整和改造，以满足网络扩容、优化布局或故障修复等需求。

在进行光缆割接时，需要严格按照流程进行操作，确保网络的稳定性和安全性。

下面将介绍光缆割接的流程及注意事项。

1. 网络规划。

在进行光缆割接之前，首先需要进行网络规划，确定割接的具体位置和范围。

根据实际情况，进行网络勘测和设计，确保割接后的网络能够满足需求，并且不会对现有网络造成影响。

2. 割接策划。

在确定了割接范围后，需要制定详细的割接策划方案。

包括割接的时间安排、人员配备、设备准备、安全措施等方面的考虑，确保割接过程中能够有条不紊地进行，并且保证安全。

3. 现场准备。

在进行光缆割接前，需要对割接现场进行准备工作。

包括清理现场、确认设备完好、备好必要的工具和材料等。

确保割接现场的环境整洁，设备齐全，为割接工作的顺利进行提供保障。

4. 光缆割接。

在进行光缆割接时，需要严格按照割接方案进行操作。

包括割接点的确认、光缆的剥皮、光纤的清洁和连接等步骤。

在操作过程中，需要注意保持光缆的整洁和光纤的完整性，避免造成不必要的损坏。

5. 测试验证。

在完成光缆割接后，需要进行测试验证工作。

包括光缆的连接测试、信号的检测和网络的通断测试等。

确保割接后的网络能够正常运行，没有出现故障和异常情况。

6. 故障处理。

如果在光缆割接过程中出现了故障或异常情况，需要及时进行处理。

包括对故障进行定位、排除故障原因、修复故障等。

确保网络能够尽快恢复正常运行。

7. 文档记录。

在完成光缆割接后，需要对割接过程进行详细的文档记录。

包括割接的具体情况、测试验证的结果、故障处理的过程等。

为日后的维护和管理提供参考依据。

光缆割接是网络运维工作中重要的一环，对于保障网络的稳定运行具有重要意义。

在进行光缆割接时，需要严格按照流程进行操作，确保网络的安全和稳定。

同时，也需要及时记录和总结割接的经验，为日后的工作提供参考。

光缆接续的基本流程光缆接续是指将两根或多根光缆进行连接，以实现光信号的传输。

在光纤通信系统中，光缆接续是非常重要的一环，它关系到整个系统的稳定性和可靠性。

本文将详细描述光缆接续的基本流程和步骤。

1. 准备工作在进行光缆接续之前，需要进行一些准备工作，以确保接续的顺利进行。

准备工作包括：•确定接续点：确定需要接续的两根光缆的接续点，通常是光缆断点处或连接器处。

•准备接续工具和材料：准备好光缆切割刀、剥线钳、光纤熔接机、熔接盘、熔接纤维、清洁纸巾、酒精等接续所需的工具和材料。

•确保工作环境安全：确保工作环境干燥、无尘、无静电等，以避免对光缆接续产生不良影响。

2. 光缆切割接续光缆的第一步是将两根光缆进行切割，以便进行下一步的光纤熔接。

光缆切割的步骤如下：1.使用光缆切割刀将两根光缆的外护套剥离，露出内部的光纤束。

2.使用剥线钳剥离光纤束上的保护层，露出裸露的光纤。

3.使用剥线钳剥离光纤上的涂层，露出纤芯。

切割光缆时需要注意不要损坏光纤，同时要保持光纤的纤芯完整。

3. 光纤熔接光纤熔接是将两根光纤进行连接的过程，它需要使用光纤熔接机进行操作。

光纤熔接的步骤如下：1.将两根光纤分别放入熔接机的光纤夹持器中。

2.调整熔接机的参数，包括熔接时间、熔接温度等。

3.启动熔接机，等待熔接完成。

4.检查熔接结果，确保熔接的质量符合要求。

光纤熔接是光缆接续中最关键的一步，熔接的质量直接影响到整个光缆系统的性能。

4. 熔接保护套管熔接完成后，需要对熔接点进行保护，以防止光纤受到外界环境的损坏。

熔接保护套管是一种热缩套管，它可以将熔接点包裹起来，并与光缆外护套进行连接。

熔接保护套管的步骤如下：1.将熔接保护套管套在熔接点上，确保套管的长度足够覆盖整个熔接点。

2.使用热风枪对熔接保护套管进行加热，使其缩小并与光缆外护套连接在一起。

熔接保护套管的作用是防止熔接点受到机械应力和湿气的侵蚀，从而保证熔接点的稳定性和可靠性。

5. 清洁和测试完成光缆接续后，需要进行清洁和测试，以确保接续的质量和性能。

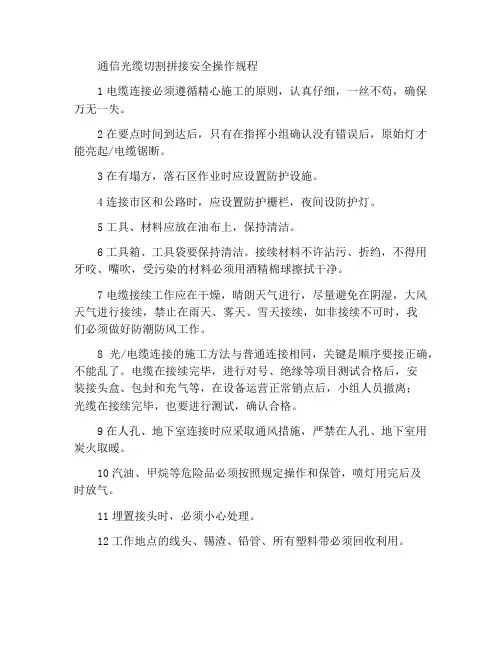

通信光缆切割拼接安全操作规程
1电缆连接必须遵循精心施工的原则，认真仔细，一丝不苟，确保万无一失。

2在要点时间到达后，只有在指挥小组确认没有错误后，原始灯才能亮起/电缆锯断。

3在有塌方，落石区作业时应设置防护设施。

4连接市区和公路时，应设置防护栅栏，夜间设防护灯。

5工具、材料应放在油布上，保持清洁。

6工具箱、工具袋要保持清洁。

接续材料不许沾污、折绉，不得用牙咬、嘴吹，受污染的材料必须用酒精棉球擦拭干净。

7电缆接续工作应在干燥，晴朗天气进行，尽量避免在阴湿，大风天气进行接续，禁止在雨天、雾天、雪天接续，如非接续不可时，我
们必须做好防潮防风工作。

8光/电缆连接的施工方法与普通连接相同，关键是顺序要接正确，不能乱了。

电缆在接续完毕，进行对号、绝缘等项目测试合格后，安
装接头盒、包封和充气等，在设备运营正常销点后，小组人员撤离；
光缆在接续完毕，也要进行测试，确认合格。

9在人孔、地下室连接时应采取通风措施，严禁在人孔、地下室用炭火取暖。

10汽油、甲烷等危险品必须按照规定操作和保管，喷灯用完后及
时放气。

11埋置接头时，必须小心处理。

12工作地点的线头、锡渣、铅管、所有塑料带必须回收利用。

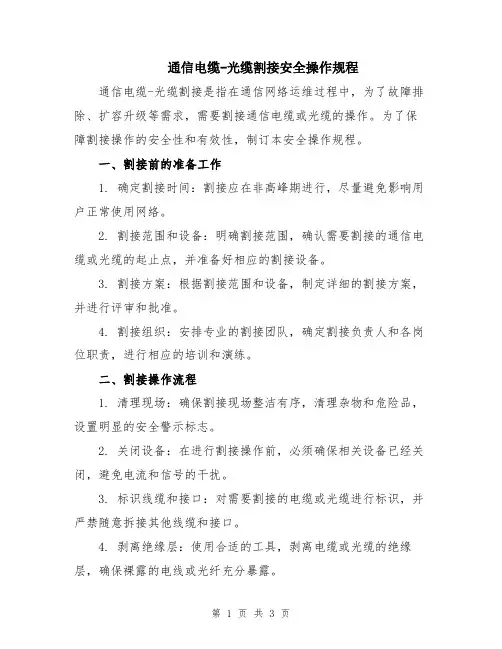

通信电缆-光缆割接安全操作规程通信电缆-光缆割接是指在通信网络运维过程中，为了故障排除、扩容升级等需求，需要割接通信电缆或光缆的操作。

为了保障割接操作的安全性和有效性，制订本安全操作规程。

一、割接前的准备工作1. 确定割接时间：割接应在非高峰期进行，尽量避免影响用户正常使用网络。

2. 割接范围和设备：明确割接范围，确认需要割接的通信电缆或光缆的起止点，并准备好相应的割接设备。

3. 割接方案：根据割接范围和设备，制定详细的割接方案，并进行评审和批准。

4. 割接组织：安排专业的割接团队，确定割接负责人和各岗位职责，进行相应的培训和演练。

二、割接操作流程1. 清理现场：确保割接现场整洁有序，清理杂物和危险品，设置明显的安全警示标志。

2. 关闭设备：在进行割接操作前，必须确保相关设备已经关闭，避免电流和信号的干扰。

3. 标识线缆和接口：对需要割接的电缆或光缆进行标识，并严禁随意拆接其他线缆和接口。

4. 剥离绝缘层：使用合适的工具，剥离电缆或光缆的绝缘层，确保裸露的电线或光纤充分暴露。

5. 连接新线缆或接口：按照割接方案中的安排，连接新的电缆或光缆并进行固定，保证连接的牢固和可靠。

6. 测试和验证：在关键节点进行电气或光学性能测试，确保割接的质量和可用性。

7. 还原设备并启动：在割接操作完成后，还原设备状态，确认各项功能正常，重新启动设备。

三、割接安全注意事项1. 安全保护措施：在操作过程中必须佩戴安全帽、安全鞋等个人防护装备，严禁穿拖鞋、高跟鞋等不符合安全要求的服装和鞋类。

2. 现场警示：设置警示标志和警戒线，明确指示割接区域，并通过广播或通知告知其他人员，避免误入现场。

3. 割接设备：使用专业的割接工具，并按照使用说明正确操作，切勿使用损坏和不符合要求的工具。

4. 电源和光源：在进行割接操作时，必须断开与设备的电源和光源，并注意电缆或光缆是否带电或带光。

5. 防护电缆和光缆：防护电缆和光缆的割接要特别小心，以免对其他线缆和设备造成损坏或影响正常使用。

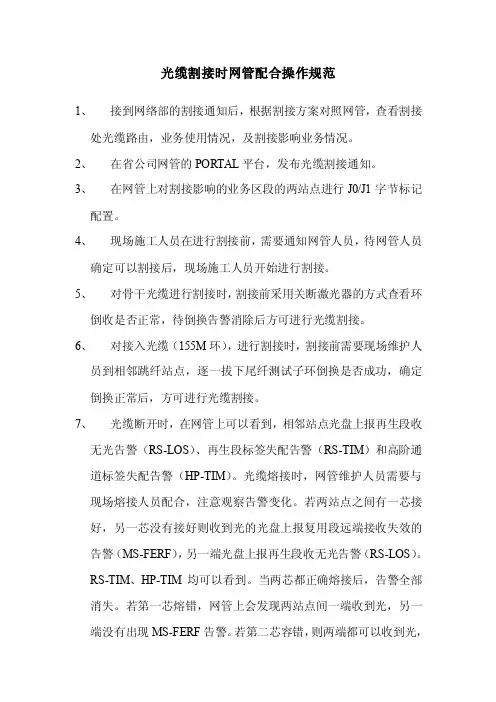

光缆割接时网管配合操作规范1、接到网络部的割接通知后，根据割接方案对照网管，查看割接处光缆路由，业务使用情况，及割接影响业务情况。

2、在省公司网管的PORTAL平台，发布光缆割接通知。

3、在网管上对割接影响的业务区段的两站点进行J0/J1字节标记配置。

4、现场施工人员在进行割接前，需要通知网管人员，待网管人员确定可以割接后，现场施工人员开始进行割接。

5、对骨干光缆进行割接时，割接前采用关断激光器的方式查看环倒收是否正常，待倒换告警消除后方可进行光缆割接。

6、对接入光缆（155M环），进行割接时，割接前需要现场维护人员到相邻跳纤站点，逐一拔下尾纤测试子环倒换是否成功，确定倒换正常后，方可进行光缆割接。

7、光缆断开时，在网管上可以看到，相邻站点光盘上报再生段收无光告警（RS-LOS）、再生段标签失配告警（RS-TIM）和高阶通道标签失配告警（HP-TIM）。

光缆熔接时，网管维护人员需要与现场熔接人员配合，注意观察告警变化。

若两站点之间有一芯接好，另一芯没有接好则收到光的光盘上报复用段远端接收失效的告警（MS-FERF），另一端光盘上报再生段收无光告警（RS-LOS）。

RS-TIM、HP-TIM均可以看到。

当两芯都正确熔接后，告警全部消失。

若第一芯熔错，网管上会发现两站点间一端收到光，另一端没有出现MS-FERF告警。

若第二芯容错，则两端都可以收到光，但是RS-TIM、HP-TIM告警不消失。

这时就需要断开，在断开的时候，网管维护人员要注意观察网管告警变化，查看是如何错组，配合现场维护人员尽快调整。

8、光缆熔接后，网管人员查看网元性能，确定割接后一切正常后，通知现场人员可以离开。

9、网管人员做好相关记录，割接完毕。

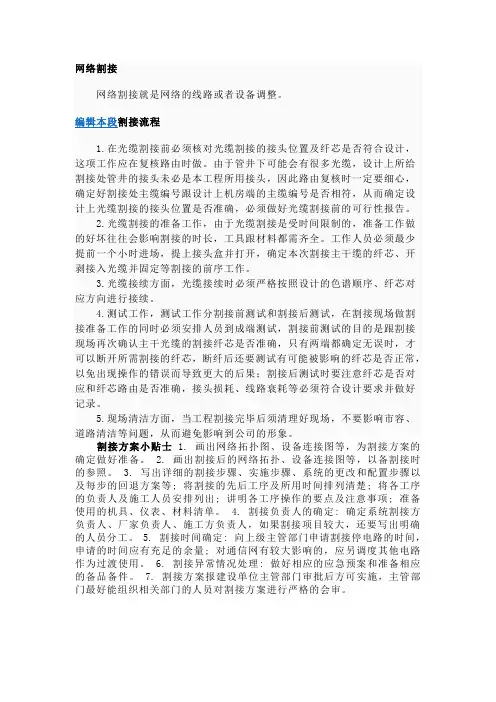

网络割接网络割接就是网络的线路或者设备调整。

编辑本段割接流程1.在光缆割接前必须核对光缆割接的接头位置及纤芯是否符合设计，这项工作应在复核路由时做。

由于管井下可能会有很多光缆，设计上所给割接处管井的接头未必是本工程所用接头，因此路由复核时一定要细心，确定好割接处主缆编号跟设计上机房端的主缆编号是否相符，从而确定设计上光缆割接的接头位置是否准确，必须做好光缆割接前的可行性报告。

2.光缆割接的准备工作，由于光缆割接是受时间限制的，准备工作做的好坏往往会影响割接的时长，工具跟材料都需齐全。

工作人员必须最少提前一个小时进场，提上接头盒并打开，确定本次割接主干缆的纤芯、开剥接入光缆并固定等割接的前序工作。

3.光缆接续方面，光缆接续时必须严格按照设计的色谱顺序、纤芯对应方向进行接续。

4.测试工作，测试工作分割接前测试和割接后测试，在割接现场做割接准备工作的同时必须安排人员到成端测试，割接前测试的目的是跟割接现场再次确认主干光缆的割接纤芯是否准确，只有两端都确定无误时，才可以断开所需割接的纤芯，断纤后还要测试有可能被影响的纤芯是否正常，以免出现操作的错误而导致更大的后果；割接后测试时要注意纤芯是否对应和纤芯路由是否准确，接头损耗、线路衰耗等必须符合设计要求并做好记录。

5.现场清洁方面，当工程割接完毕后须清理好现场，不要影响市容、道路清洁等问题，从而避免影响到公司的形象。

割接方案小贴士 1. 画出网络拓扑图、设备连接图等，为割接方案的确定做好准备。

2. 画出割接后的网络拓扑、设备连接图等，以备割接时的参照。

3. 写出详细的割接步骤、实施步骤、系统的更改和配置步骤以及每步的回退方案等; 将割接的先后工序及所用时间排列清楚; 将各工序的负责人及施工人员安排列出; 讲明各工序操作的要点及注意事项; 准备使用的机具、仪表、材料清单。

4. 割接负责人的确定: 确定系统割接方负责人、厂家负责人、施工方负责人，如果割接项目较大，还要写出明确的人员分工。

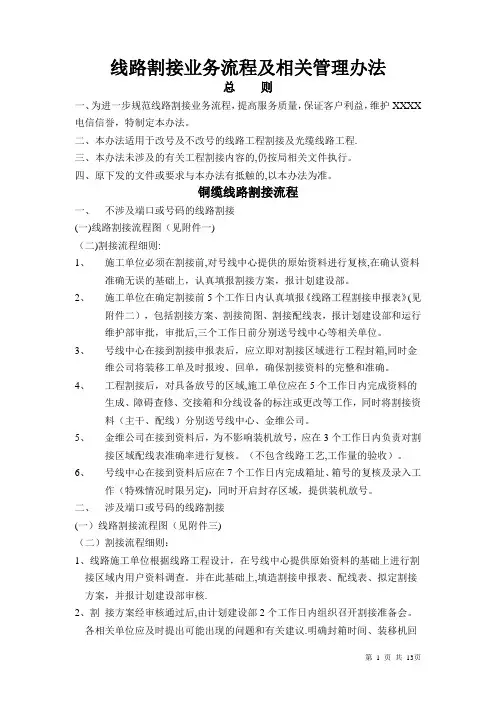

线路割接业务流程及相关管理办法总则一、为进一步规范线路割接业务流程，提高服务质量，保证客户利益，维护XXXX 电信信誉，特制定本办法。

二、本办法适用于改号及不改号的线路工程割接及光缆线路工程.三、本办法未涉及的有关工程割接内容的,仍按局相关文件执行。

四、原下发的文件或要求与本办法有抵触的,以本办法为准。

铜缆线路割接流程一、不涉及端口或号码的线路割接(一)线路割接流程图（见附件一)（二)割接流程细则:1、施工单位必须在割接前,对号线中心提供的原始资料进行复核,在确认资料准确无误的基础上，认真填报割接方案，报计划建设部。

2、施工单位在确定割接前5个工作日内认真填报《线路工程割接申报表》(见附件二），包括割接方案、割接简图、割接配线表，报计划建设部和运行维护部审批，审批后,三个工作日前分别送号线中心等相关单位。

3、号线中心在接到割接申报表后，应立即对割接区域进行工程封箱,同时金维公司将装移工单及时报竣、回单，确保割接资料的完整和准确。

4、工程割接后，对具备放号的区域,施工单位应在5个工作日内完成资料的生成、障碍查修、交接箱和分线设备的标注或更改等工作，同时将割接资料（主干、配线）分别送号线中心、金维公司。

5、金维公司在接到资料后，为不影响装机放号，应在3个工作日内负责对割接区域配线表准确率进行复核。

（不包含线路工艺,工作量的验收）。

6、号线中心在接到资料后应在7个工作日内完成箱址、箱号的复核及录入工作（特殊情况时限另定)，同时开启封存区域，提供装机放号。

二、涉及端口或号码的线路割接(一）线路割接流程图（见附件三)（二）割接流程细则：1、线路施工单位根据线路工程设计，在号线中心提供原始资料的基础上进行割接区域内用户资料调查。

并在此基础上,填造割接申报表、配线表、拟定割接方案，并报计划建设部审核.2、割接方案经审核通过后,由计划建设部2个工作日内组织召开割接准备会。

各相关单位应及时提出可能出现的问题和有关建议.明确封箱时间、装移机回单时间及各相关单位割接准备工作的内容、时间和责任人等相关事宜，最后确定割接时间。

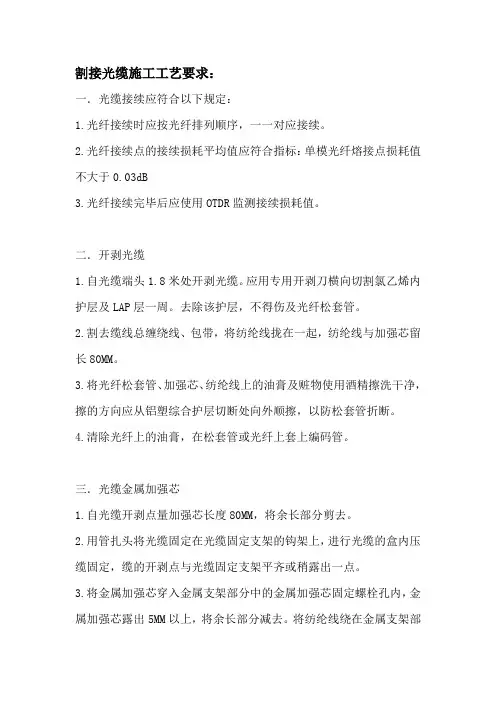

割接光缆施工工艺要求：一．光缆接续应符合以下规定：1.光纤接续时应按光纤排列顺序，一一对应接续。

2.光纤接续点的接续损耗平均值应符合指标：单模光纤熔接点损耗值不大于0.03dB3.光纤接续完毕后应使用OTDR监测接续损耗值。

二．开剥光缆1.自光缆端头1.8米处开剥光缆。

应用专用开剥刀横向切割氯乙烯内护层及LAP层一周。

去除该护层，不得伤及光纤松套管。

2.割去缆线总缠绕线、包带，将纺纶线拢在一起，纺纶线与加强芯留长80MM。

3.将光纤松套管、加强芯、纺纶线上的油膏及赃物使用酒精擦洗干净，擦的方向应从铝塑综合护层切断处向外顺擦，以防松套管折断。

4.清除光纤上的油膏，在松套管或光纤上套上编码管。

三．光缆金属加强芯1.自光缆开剥点量加强芯长度80MM，将余长部分剪去。

2.用管扎头将光缆固定在光缆固定支架的钩架上，进行光缆的盒内压缆固定，缆的开剥点与光缆固定支架平齐或稍露出一点。

3.将金属加强芯穿入金属支架部分中的金属加强芯固定螺栓孔内，金属加强芯露出5MM以上，将余长部分减去。

将纺纶线绕在金属支架部分中的金属垫片与大绝缘之间，然后拧紧固定螺栓。

四．光纤余留及入光纤接续盘的操作1.光纤松套管在光纤接续盘下部绕半圈。

在进缆的对角位置进入接入接续盘。

用尼龙扎带将光纤松套管固定在支架板上。

2.将进入光纤接续盘固定槽的光纤松套管放在一起，松套管应平顺勿扭绞，并用尼龙带穿入光纤接续盘中的固定槽后扣紧松套管，余长2MM。

3.带松套管光纤从盒底进入光纤预留盘机从光纤预留盘进入上层光纤接续盘一定要从邻边进入，避免出现缠绕“死角”现象，以影响光纤的附加衰减。

4.光纤松套管在光纤接续盘内固定后，将光纤沿光纤接续盘内缘以最大的弯曲半径盘三圈，将多余的芯剪去。

五．光纤熔接后余长光纤的收入1.在每一根进出的光纤上套一根光纤热缩保护管。

2.相同序号的光纤熔接，不许错接。

3.每接完一根光纤按顺序临时固定在光纤接续盘上，待测试合格后在热缩，然后再按顺序作其余光纤的接续，当一根光纤经多次接续后，光纤收容时出现的曲率半径小于40MM，应重新接续直至满足为止。

光缆割接方案1 .光缆割接任务下达前流程1.1 项目经理审核确认建设单位的割接要求。

1.2重点工程光缆割接报工程管理部分管领导，并成立由工程管理部分管领导或主管业务经理、项目经理、工程员等参加的光缆割接领导小组，具体组织领导光缆的割接工作；一般工程光缆割接报工程项目经理并成立由项目经理、工程员、线路组长、接续组长等参加的光缆割接领导小组，具体组织领导光缆的割接工作。

1.3 由光缆割接领导小组出面，与建设单位主管部门联系，共同制定割接方案。

有条件的可以制定两套方案一主一备，确定割接地点、割接时间、割接内容和测试机房，明确建设单位割接负责人和随工代表并确定通信联络方式，形成书面文件，割接人员遵照执行。

2 .光缆割接前应认真做好各项准备工作2.1 组织割接指挥班子，项目经理为割接组长，设线路小组和接续小组。

割接点必须由割接组长现场指挥，割接组长必须提前安排线路小组在割接点复核被割接光缆的型号、芯数、管孔位置等详细情况；安排接续小组在割接点和机房复核光纤纤序，做到万无一失。

2.2 建立、健全通信联络系统，确保割接点和机房的联系畅通。

2.3 配置合格、适用的检测仪表、接续设备以及其他辅助设备，根据不同程式的光缆、光缆接头盒，配备不同型号的专用工具，路障、警示牌等应带齐备足，以确保安全使用；备足光缆接续的材料和辅助材料，以确保割接工作顺利完成。

2.4割接前施工单位对光交箱里需要割接的光缆去向做了细致地排查并做标示。

2.5技术交底：施工单位领导对各割接组主接人员、测试人员提出具体技术、安全要求；施工队分发、检查各组割接材料、工器具、3米裸尾纤（光缆分叉续接时使用）等。

3.注意事项：1. 请所有的割接人员注意自身安全，并带好相应的劳护用品；2．割接人员提前一天上岗, 明确分工, 熟悉设备、测试使用的仪表,掌握操作步骤和操作要领 , 对工作场所进行防护 , 做到万无一失。

施工严格按照步骤进行 , 每项任务完成经确认方可进行下一项工作。

通信光电缆割接安全操作规程第一章总则第一条为保障通信光电缆割接工作的顺利进行，确保人身、设备和财产的安全，制定本规程。

第二条本规程适用于通信光电缆割接施工操作。

第三条通信光电缆割接工作必须遵守国家和行业有关规定，按照工程图纸和设计要求进行操作。

第四条通信光电缆割接工作必须由持有相应资质证书的专业人员操作，并经过严格的培训和考核合格。

第五条通信光电缆割接工作必须提前进行充分的准备工作，确保操作环境和设备的安全。

第六条通信光电缆割接工作必须按照安全操作流程进行，严禁违章操作和强行施工。

第七条通信光电缆割接工作必须制定详细的工作方案和安全措施，并由工程负责人审核和批准。

第二章通信光电缆割接准备工作第八条通信光电缆割接工作必须确定割接点的位置和方式，绘制详细的割接图纸。

第九条通信光电缆割接工作必须确认割接点的电压、电流和功率等信息，确保割接时不会造成设备损坏或人身伤害。

第十条通信光电缆割接工作必须检查和准备所需的工具和设备，确保其正常运行和安全可靠。

第十一条通信光电缆割接工作必须检查和准备所需的材料和配件，确保其质量和符合要求。

第十二条通信光电缆割接工作必须对割接区域进行安全检查，排除安全隐患和确保周围环境的安全。

第十三条通信光电缆割接工作必须对割接区域进行通风和消防准备，确保操作环境的清洁和安全。

第十四条通信光电缆割接工作必须对割接区域进行地质勘察和强度测试，确保施工地基和基础的稳定和安全。

第三章通信光电缆割接操作流程第十五条通信光电缆割接工作必须根据工作方案的要求进行操作，并按照以下流程进行：1. 准备工作：检查所有工具、设备、材料和配件，确保其正常和安全可靠。

2. 现场布置：根据割接图纸和要求，安放割接设备和材料，并对割接区域进行标示和围封。

3. 检查电源：检查割接点的电源是否正常，确保电源供应的稳定和可靠。

4. 断电操作：按照操作规程进行断电操作，关闭割接点的电源，确保电压和电流为零。

5. 拆卸设备：按照操作规程将需要拆卸的设备进行标示和准备，保证拆卸过程安全和顺利。
