第二章电视传像基本原理

第2章电视传像原理2-4、何谓对比度和亮度层次？它们之间存在什么关系？答：景物或重现图像最大亮度和最小亮度的比值B max / B min为对比度。

画面最大亮度与最小亮度之间可分辨的亮度级差数称为亮度层次或灰度层次，可用标记。

2-5、什么是闪烁感觉?什么是临界闪烁频率？答：当脉冲光的重复频率不够高时，人眼会产生一明一暗交替变化的感觉，称为闪烁感觉。

如果将脉冲光源的重复频率提高到某个值以上，人眼则感觉不到闪烁，感觉到的是一种亮度恒定的不闪烁光源。

光源不引起闪烁感觉的最低重复频率称之为临界闪烁频率。

2-8、人眼彩色视觉对彩色细节的分辨力怎样？它在彩色电视中得到怎样的利用？答：统计分析结果表明：人眼的彩色分辨角（视敏角）一般比黑白大3～5倍，即人眼对彩色细节的分辨力是对黑白细节分辨力的1/3~1/5。

彩色电视就是利用这个特点实现色度压缩，亮色共用频带。

2-9、描述彩色光的三个基本参量是什么？各是什么含义？答：表征景物的彩色，需要三个独立的物理量：亮度、色调和色饱和度，称为彩色三要素。

亮度表征色光对人眼刺激程度的强弱，色调表征颜色的种类，色饱和度是指彩色的浓淡程度，即渗白程度。

2-10、什么叫扫描的同步？在顺序传输制中其重要性如何？答：进行扫描时，必须做到发、收两端的扫描规律严格一致，这在电视技术中称之为同步。

所谓同步包含两个方面：一是两端的扫描速度相同，称作同频；二是两端每行、每幅的扫描起始时刻相同，称做同相。

即同频又同相才能实现扫描同步，保证重现图像既无水平方向撕裂现象，也无垂直方向翻滚现象。

2-11、试述选择场频时所考虑的几个因素和最终选定的具体数值？答：场频选择包括：为使图像有连续感，换幅频率应高于20HZ；为使图像不产生闪烁感，换幅频率应高于临界闪烁频率即高于45.8HZ；但换幅频率越高，图像信号的频带就越宽，给传输带来更大的困难；再考虑减小交流电源的干扰图像以及信号频带不致过宽等，包括我国及欧洲各国换幅频率都选50HZ。

电视信号传输原理
电视信号传输原理是指将图像和声音信息转变成电磁波信号，通过无线电波传播到接收设备，再经过解调和放大等步骤，最终将图像和声音还原成我们能够观看和听到的形式。

电视信号传输基于模拟信号和数字信号两种方式。

模拟信号传输是通过连续变化的电压或电流来表示图像和声音的细节。

在这种方式下，图像被分成若干个扫描线，每一行像素逐渐扫描并转化为电压信号，通过随后的调制和调频等技术将图像和声音混合在一起，形成具有一定频率的电磁波信号，然后通过天线进行传输。

数字信号传输采用了一种不同的方式，通过将图像和声音转化为二进制的数字编码，然后使用调制解调器将0和1的序列转换为电信号。

这种方式可以更加稳定和精确地传输信号，同时还能够进行不同清晰度和频道的选择。

电视信号传输中还涉及调制、调频和解调等关键步骤。

调制是将模拟或数字信号转换为合适的频率范围内的信号，调频是将调制后的信号转换为适合传输的频率信号。

解调是接收设备中的一个重要步骤，它将接收到的频率信号转换为原始信号，使其能够再现出图像和声音。

总的来说，电视信号传输原理是将图像和声音信息转换为电磁波信号，通过各种技术手段传输到接收设备，并经过解调和放大等处理步骤，实现图像和声音的还原。

这样，观众可以在电视屏幕上看到清晰的图像和听到高质量的声音。

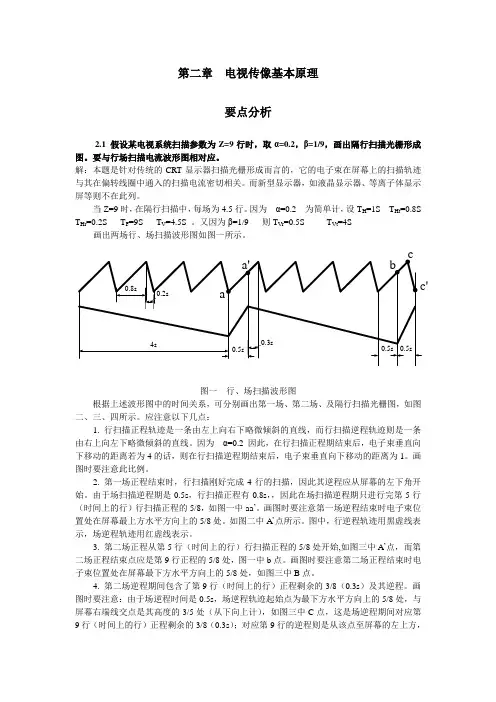

第二章电视传像基本原理要点分析2.1 假设某电视系统扫描参数为Z=9行时，取α=0.2，β=1/9，画出隔行扫描光栅形成图。

要与行场扫描电流波形图相对应。

解：本题是针对传统的CRT显示器扫描光栅形成而言的，它的电子束在屏幕上的扫描轨迹与其在偏转线圈中通入的扫描电流密切相关。

而新型显示器，如液晶显示器、等离子体显示屏等则不在此列。

当Z=9时，在隔行扫描中，每场为4.5行。

因为α=0.2 为简单计，设T H=1S T Ht=0.8S T Hr=0.2S T F=9S T V=4.5S 。

又因为β=1/9 则T Vr=0.5S T Vt=4S画出两场行、场扫描波形图如图一所示。

图一行、场扫描波形图根据上述波形图中的时间关系，可分别画出第一场、第二场、及隔行扫描光栅图，如图二、三、四所示。

应注意以下几点：1. 行扫描正程轨迹是一条由左上向右下略微倾斜的直线，而行扫描逆程轨迹则是一条由右上向左下略微倾斜的直线。

因为α=0.2 因此，在行扫描正程期结束后，电子束垂直向下移动的距离若为4的话，则在行扫描逆程期结束后，电子束垂直向下移动的距离为1。

画图时要注意此比例。

2. 第一场正程结束时，行扫描刚好完成4行的扫描，因此其逆程应从屏幕的左下角开始。

由于场扫描逆程期是0.5s，行扫描正程有0.8s，，因此在场扫描逆程期只进行完第5行（时间上的行）行扫描正程的5/8，如图一中aa’。

画图时要注意第一场逆程结束时电子束位置处在屏幕最上方水平方向上的5/8处。

如图二中A’点所示。

图中，行逆程轨迹用黑虚线表示，场逆程轨迹用红虚线表示。

3. 第二场正程从第5行（时间上的行）行扫描正程的5/8处开始,如图三中A’点，而第二场正程结束点应是第9行正程的5/8处，图一中b点。

画图时要注意第二场正程结束时电子束位置处在屏幕最下方水平方向上的5/8处，如图三中B点。

4. 第二场逆程期间包含了第9行（时间上的行）正程剩余的3/8（0.3s）及其逆程。

电视传像基本原理电视传像是指将电视信号转换为可视图像的过程。

基本原理是通过捕捉光信号、转换为电信号、传输和解码等过程将图像传输到电视机上。

电视传像的基本原理可以分为以下几个步骤：1.采集图像：电视摄像机使用图像传感器（如CCD或CMOS）来捕捉光信号。

当光线照射在传感器上时，会产生电荷。

然后经过模拟电路处理，将光信号转换为电信号。

电视摄像机在每秒钟内进行多次图像采集，以获得运动图像。

2.颜色编码：电视图像通常使用RGB（红、绿、蓝）颜色系统来表示颜色信息。

但是由于RGB颜色空间过于庞大，不方便传输，因此常常使用亮度与色度编码系统（YUV）来减少数据量。

Y代表亮度，U和V代表色度。

亮度通道（Y）用于传输图像的明暗部分，色度通道（U和V）用于传输图像的颜色信息。

3.数字化处理：将模拟电信号转换为数字信号，以便于传输和处理。

这个过程通常通过使用模数转换器（ADC）将模拟信号转换为数字信号来完成。

模数转换器将连续的模拟信号转换为数字化的离散信号，然后通过速率转换器（S/P转换器）将数据流速率转换为通信所需的合适速率。

4.图像压缩：为了减少数据量、提高传输效率和加快处理速度，电视信号通常需要经过图像压缩处理。

其中常用的压缩算法包括JPEG（联合图像专家组）和MPEG（动态图像专家组）等。

这些压缩算法通过删除冗余数据和使用复杂的编码技术，使得图像数据量大大减少。

5.传输和接收：压缩后的数字信号通过电视信号传输介质（如电缆、卫星或数字广播）进行传送。

传输媒介将数字信号转换为电磁波，通过信号传输线路传输到接收端。

6.解码和显示：接收端的电视机通过解码器将数字信号转换为模拟信号。

解码器还会对压缩的信号进行解压缩，以恢复原始的图像数据。

之后，模拟信号经过视频处理器处理，最后由显示器显示出来。

显示器可以是传统的CRT（阴极射线管）电视或液晶显示器（LCD）电视等。

总结来说，电视传像的基本原理就是通过捕捉光信号、转换为电信号、传输和解码等过程来传输图像信息。

图像传输原理图像传输是指将图像信息从一个地方传输到另一个地方的过程，通常涉及到数字图像的采集、压缩、传输和解压缩等环节。

在现代社会，图像传输已经成为人们日常生活和工作中不可或缺的一部分，涉及到电视、视频会议、远程医疗、监控系统等各个领域。

本文将从图像传输的基本原理、常见的传输方式和未来发展趋势等方面进行介绍。

图像传输的基本原理是利用信号传输技术将图像信息从源端传输到目标端。

首先，图像需要经过采集设备进行采集，比如摄像头或者扫描仪，将现实世界中的光学信号转换成电信号。

然后，经过模拟到数字的转换，将模拟信号转换成数字信号，这个过程通常需要经过模数转换器。

接着，对图像进行压缩处理，以减小数据量，提高传输效率。

最后，利用各种传输介质，比如有线传输、无线传输、互联网等，将数字图像信号传输到目标端。

在目标端，需要进行解压缩处理，将数字信号转换成模拟信号，再经过显示设备将其显示出来。

常见的图像传输方式包括有线传输和无线传输。

有线传输通常指的是利用电缆或者光纤等传输介质进行信号传输，这种传输方式稳定可靠，传输质量较高，适用于对传输质量要求较高的场合。

而无线传输则是指利用无线电波进行信号传输，这种传输方式灵活便捷，适用于移动设备、无线监控等场合。

未来，随着5G技术的发展和智能设备的普及，图像传输将迎来新的发展机遇。

5G技术将大大提高无线传输的速度和稳定性，为图像传输提供更加可靠的技术支持。

同时，人工智能、虚拟现实等新技术的发展也将为图像传输带来更多的应用场景和可能性。

比如，基于人工智能的图像识别技术可以在监控系统中实现智能识别和分析，提高监控系统的效率和精度；虚拟现实技术可以为远程医疗、远程教育等领域带来更加真实和沉浸式的体验。

总之，图像传输作为现代信息技术的重要组成部分，已经成为人们日常生活和工作中不可或缺的一部分。

通过对图像传输的基本原理、常见的传输方式和未来发展趋势的介绍，我们可以更好地了解图像传输的工作原理和发展趋势，为相关领域的研究和应用提供参考和借鉴。

第二节电视扫描原理一、电视传像的基本概念1．待传景物光学信息的表达电视传像的基本表示过程是：在播出端，用摄像机经摄像期间的光电变换作用将景物内容的亮度B和色度C（包括色调和饱和度S）的信息按一定规律变换成相应的电信号，作适当的处理后通过无线电波或有线通路传送出去；在接收端，用电视接收机将接收到的电信号经过显像管的电光变换作用按对应的空间分布规律重现成图像，逼真的显示出原景物。

传像时，首先将待传景物分解成一个个象素，每个象素有它的亮度、色度、饱和度，并且依景物的运动而随时间改变其空间位置。

因此，要传送彩色立体图象时，应输出诸象素的B、、S的空间、时间函数，而对于黑白平面活动图象，则只需传输各象素的亮度信息。

要输出函数式，有同时传输制和顺序传输制两种方式。

2．象素信息同时传输制同时传输制每个象素占用一条传输通道，把所有象素的亮度信息同时转换成相应的电信号，并同时传输出去。

一阵画面分解成几十万个象素就需要几十万条通道。

虽然每条通道传输宽度仅需20Hz左右，但是在电路上同时提供几十万条通道是不现实的，因此，同时传输制未被采用。

如图1-5所示。

3．象素信息顺序传输制1）顺序传输顺序传输制是将景物分解成极多象素后，把所有象素的亮度信息按时间顺序一一传输出相应的电信号，其所用的传输通路只需一条。

如图1-6所示。

图中只有一条传输通路，它轮流的接通每一对相应的光电单元和发光单元。

只要轮流的速度足够快，由于人眼的视觉暂留特性，看起来好像是所有的象素同时发光，显示出完整的画面。

2）扫描通过电子束有规律的运动，顺序的分解象素和综合象素的过程，称为扫描。

电视系统扫描的规律为从左到右、从上到下进行，扫完第一幅后扫第二幅，如此循环。

当扫描速度足够快，使换幅频率既高于活动景物运动连续感所需的融和频率，又高于临界闪烁频率，则接收到的是既有连续感又无闪烁感的活动景象。

扫描的实质是将原来随空间和时间变化的函数变成只随时间变化的函数，即，所以传输通道的输出，即单一时间函数的亮度信息变量。

电视传播概论串讲讲义绪论一、电视传播的研究对象1.电视的定义广播电视——通过无线电波或导线向广区播送声音、图像节目的大众传播媒介。

按传输方式分为无线广播和有线广播两大类。

直播送声音的称为“声音广播”，亦简称为“广播”；播送图像和声音的，称为“电视广播”亦简称为“电视”。

电视，亦称“电视广播”，是指通过无线电波或导线向广区播送声像一体节目的大众传播媒介。

按传输方式分为无线电视和有线电视两大类。

2.电视传播电视传播是电视从业者使用电子媒介广泛、迅速和连续地传播信息的活动。

广义的电视传播，包括电视传播事业的宏观决策与管理、节目的摄制与编播、节目的传送与覆盖、传播效果与观众反馈。

五个环节狭义的电视传播主要指电视节目的传播活动，仅仅限于节目容及其效果。

二、电视传播的定义及其特点1.电视传播研究：指围绕或通过电视媒介所进行的传播活动及其相关因素进行的研究。

主要包括传播者、传播容（节目）、电视媒介、观众和效果等方面进行的研究。

2.电视传播学：研究电视传播活动及其规律的科学。

3.电视传播学的学科特点：社会性、开放性、整合性。

第一章电视传播发展论一、人类传播的发展机理1.人类传播的历史脉络迄今为止，人类经历了四次信息革命：语言、文字、印刷、电子。

（1）口语→图画→文字（2）造纸→印刷→纸媒介（3）电报→→电传真1844年美国人莫尔斯发明了电报。

有线电报的诞生，开创了电力传播的新纪元，电通信时代由此开始。

从有线通信到无线通信，是大众电子传播的一大飞跃。

1895年意大利人马可尼与俄国人波波夫同时宣告发明了无线通信技术。

1876年，贝尔发明。

的发明标志着电传声音的时代开始了。

（4）电影→广播→电视电影是与电视关系最为密切的技术艺术媒介。

1895年12月28日法国路易·卢米埃尔兄弟在巴黎首次对观众放映，这一天被认为是世界电影诞生日。

电视图像传输的技术原理：光→电→光光电效应和荧光效应。

光电效应：当光线照射到某种物质时，会使它产生电，电流的强弱与光照的强弱成正比。
