2.1~2电视传像基本原理

电视原理第二章电视图像的传送原理电视传像原理1电视图像基本参数2黑白全电视信号的组成3思考和习题4电视传像原理1电视图像基本参数2黑白全电视信号的组成3思考和习题42.1电视传像原理Â电视广播用无线电波传送活动图像和伴音。

Â传送伴音要把随时间变化的声能变成电信号传送出去，接收机再把电信号转换为声音。

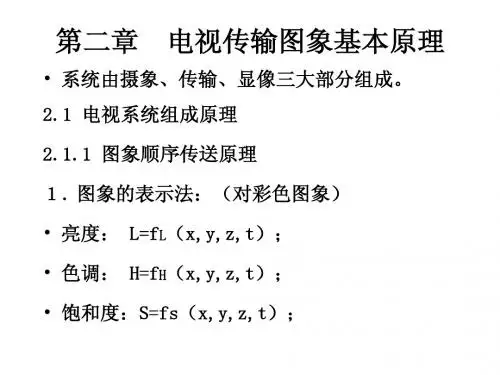

Â传送活动图像要在发送端把亮度信息从空间、时间的多维函数变成时间的单变量函数电信号。

2.1 像素Â人眼的分辨力是有限的，当人眼看图像上两个点个传输通道来同时传送图像信号是不可能的。

可以把图像上各像素的亮度信号按从左到右、从上到下的顺序一个一个地传送。

电视接收机按发送端的顺序依次将电信号转换成相应亮度的像素，（空间）只要在视觉暂留的0.1 s时间里完成一幅图像所有像素的电光转换，那么人眼感觉到的将是一幅完整的图像。

Â利用视觉惰性，我们同样可以把连续动作分解为一连串稍有差异的静止图像。

电影就是每秒放映24幅稍有差异的静止画面来得到活动图像的，电视则是采用每秒传送25幅稍有差异的电视画面来得到连续动作的效果的。

（时间）显像管原理图（电Æ光）Â利用人眼的视觉惰性和有限分辨力，2.1.1 逐行扫描Â显像管中的电子束扫描是通过水平偏转线圈和垂直偏转线圈来实现的。

Â行扫描周期T H=T HF+T HR，倒数是f HÂ为了保证不产生闪烁感觉，帧扫描频率应在48 Hz以上，（临界闪烁频率46Hz）Â这样图像信号的频带就会很宽，使设备复杂化。

Â隔行扫描在不增加带宽的前提下，保证有足够的清晰度又避免了闪烁现象。

Â第二场：2、4、6… （行数必须是奇数）(a) 每帧光栅；(b) 行扫描电流波形；(c) 场扫描电流波形Â在隔行扫描中，整个画面的变化是按场频重复的，( 50Hz >46.8 Hz), 减少闪烁Â但就每行而言，它仍然是按帧频重复的，25Hz 接近电视时，仍会感觉到行间闪烁并行现象要求行、场扫描频率保持一定的关系，否则两场光栅不能均匀相嵌。

2023-11-05CATALOGUE 目录•电视传像技术概述•电视信号的生成与传输•电视图像的生成与传输•电视声音的生成与传输•电视传像技术的发展趋势与挑战01电视传像技术概述电视传像技术是指通过电子技术和图像处理技术，将图像转换为电信号，并通过传输介质传输到接收端，再还原成原始图像的一种技术。

电视传像技术主要包括图像采集、信号处理、传输和接收四个环节。

电视传像技术的定义电视传像技术最早可以追溯到20世纪初，当时采用的是阴极射线管（CRT）显示技术。

后来，随着液晶显示技术（LCD）、等离子显示技术（PDP）和有机发光二极管显示技术（OLED）等新型显示技术的不断发展，电视传像技术也不断得到优化和升级。

电视传像技术的发展历程电视传像技术的应用场景电视传像技术广泛应用于广播电视、教育、医疗、娱乐等领域，为人们提供了丰富多彩的视觉享受。

在教育领域，电视传像技术可以将优质的教育资源传播到偏远地区，实现教育资源的共享。

在广播电视领域，电视传像技术是实现电视直播、转播和远程教育等业务的核心技术。

在医疗领域，电视传像技术可以实现远程医疗、手术直播等应用，提高医疗效率和水平。

02电视信号的生成与传输电视信号的生成彩色电视信号的生成彩色摄像机通过分色棱镜将景物光信号分解为红、绿、蓝三色，再转换为电信号。

视频信号的编码与压缩为了便于传输和存储，需要对电信号进行编码和压缩处理。

景物光信号转换为电信号摄像机通过镜头聚焦景物光信号，并将其转换为电信号。

通过同轴电缆、光纤等有线介质传输电视信号。

有线传输无线传输网络传输通过无线电波（如微波、短波、红外线等）传输电视信号。

通过互联网、局域网等网络传输电视信号。

030201电视接收机通过天线接收电视信号，并进行解调处理。

信号接收与解调对解调后的图像信号进行解码、去噪等处理，恢复为原始图像信号。

图像信号处理对解调后的伴音信号进行解码、去噪等处理，恢复为原始伴音信号。

伴音信号处理03电视图像的生成与传输扫描原理电视图像的生成是通过电子扫描完成的。

第二章-电视传像基本原理————————————————————————————————作者：————————————————————————————————日期：第二章 电视传像基本原理主要内容：⎪⎪⎩⎪⎪⎨⎧电光转换光电转换顺序传送像素、基本概念1{⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎨⎧⎩⎨⎧⎩⎨⎧均衡脉冲消隐脉冲分析同步引起的问题扫描的同步优缺点扫描光栅形成隔行扫描场扫描及逆程系数行扫描及逆程系数逐行扫描、扫描2⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎨⎧⎩⎨⎧⎩⎨⎧⎪⎩⎪⎨⎧灰度非线性失真对比度、亮度垂直分解力水平分解力清晰度，连续性非线性失真矩形屏幕尺寸幅形比几何、电视信号的基本参数3⎩⎨⎧彩条信号命名视频信号的频谱分析、4概念1、像素：组成画面的细小单元称为像素。

2、在电视系统中，把构成一幅图像的各像素传送一遍称为进行了一个帧处理，或称为传送了一帧。

3、关于扫描的概念扫描－－将图像转变成顺序传送的电信号的过程。

电视系统的扫描如同人阅读书籍一样。

行扫描－－水平方向的扫描。

场扫描－－垂直方向的扫描。

行扫描正程－－从左至右将一行像素逐个传送或接收的扫描过程。

行扫描逆程－－从右端迅速返回左端准备下一行扫描的过程。

场扫描正程－－从上至下的扫描过程。

场扫描逆程－－从下端迅速返回上端，准备下一场扫描的过程。

4、同时混色法--5、空间混色法—6、在电视系统中，为了充分利用矩形屏幕，使扫描设备简单、可靠，采用了匀速单向直线扫描方式7、逐行扫描：一行紧跟一行的扫描方式，在两个偏转磁场的共同作用下，电子束就在显像管的荧光屏上作匀速直线扫描。

8、扫描光栅：电子束在屏幕上的扫描轨迹称为扫描光栅，光栅形状通常为矩形。

9、行扫描锯齿波电流线性上升，电子束从左逐渐移到右端，形成行正程扫描。

行正程扫描时间用 表示。

tH T行扫描锯齿波电流线性下降，电子束从右快速返回左端，形成行逆程扫描。

行逆程扫描时间用 表示。

10、场扫描锯齿波电流线性下降，电子束从上端扫到下端形成场正程扫描。

电视传像基本原理电视传像是指将电视信号转换为可视图像的过程。

基本原理是通过捕捉光信号、转换为电信号、传输和解码等过程将图像传输到电视机上。

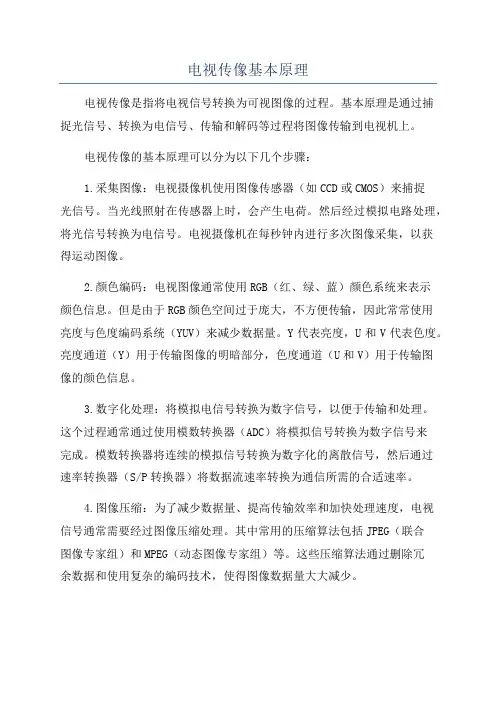

电视传像的基本原理可以分为以下几个步骤：1.采集图像：电视摄像机使用图像传感器（如CCD或CMOS）来捕捉光信号。

当光线照射在传感器上时，会产生电荷。

然后经过模拟电路处理，将光信号转换为电信号。

电视摄像机在每秒钟内进行多次图像采集，以获得运动图像。

2.颜色编码：电视图像通常使用RGB（红、绿、蓝）颜色系统来表示颜色信息。

但是由于RGB颜色空间过于庞大，不方便传输，因此常常使用亮度与色度编码系统（YUV）来减少数据量。

Y代表亮度，U和V代表色度。

亮度通道（Y）用于传输图像的明暗部分，色度通道（U和V）用于传输图像的颜色信息。

3.数字化处理：将模拟电信号转换为数字信号，以便于传输和处理。

这个过程通常通过使用模数转换器（ADC）将模拟信号转换为数字信号来完成。

模数转换器将连续的模拟信号转换为数字化的离散信号，然后通过速率转换器（S/P转换器）将数据流速率转换为通信所需的合适速率。

4.图像压缩：为了减少数据量、提高传输效率和加快处理速度，电视信号通常需要经过图像压缩处理。

其中常用的压缩算法包括JPEG（联合图像专家组）和MPEG（动态图像专家组）等。

这些压缩算法通过删除冗余数据和使用复杂的编码技术，使得图像数据量大大减少。

5.传输和接收：压缩后的数字信号通过电视信号传输介质（如电缆、卫星或数字广播）进行传送。

传输媒介将数字信号转换为电磁波，通过信号传输线路传输到接收端。

6.解码和显示：接收端的电视机通过解码器将数字信号转换为模拟信号。

解码器还会对压缩的信号进行解压缩，以恢复原始的图像数据。

之后，模拟信号经过视频处理器处理，最后由显示器显示出来。

显示器可以是传统的CRT（阴极射线管）电视或液晶显示器（LCD）电视等。

总结来说，电视传像的基本原理就是通过捕捉光信号、转换为电信号、传输和解码等过程来传输图像信息。

电视传像的基本原理
1.三基色的混色法
利用三基色按照不同比例混合来获得彩色的方法称为混色法。

（1）空间混色法是实现同时制彩色电视的基础（2）时间混色法是实现顺序制彩色电视的基础（3）相加混色法如：红+蓝、蓝+绿（4）生理混色法（利用两只眼睛同时分别看不同颜色的同一景象）（5）相减混色法（彩色印刷，胶片上利用）。

2.扫描方式
扫描的方式有多种多样，例如圆扫描、直线扫描、螺旋扫描等。

电视技术中采用的是均匀的单向直线扫描。

（1）逐行扫描
逐行扫描方式是电子束在光电靶或荧光屏上自左向右，从上到下均匀的一行接一行的扫描电子束运行的轨迹。

（2）隔行扫描
隔行扫描是将一帧画面的图像分为奇偶二场扫描。

奇数场和偶数场镶嵌在一起形成了一幅完整的画面。

缺点是：会产生行间闪烁效应；会产生并行现象；垂直边沿锯齿化现象。

3.PLA彩色电视制式
目前用于模拟彩色电视的制式有NTSC制、PLA制、SECAM制三种制式。

从传输三基色信号的时间关系上看，传输制式可分为同时制、顺序制、同时--顺序制3种。

4.高清晰度电视
数字电视有如下特点：频道利用率高；抗干扰能力强；功能多样化；数字化高清晰度电视（HDTV）采用30英寸以上的16:9宽高比的大屏幕显示器及多路环绕立体声广播，符合人的视觉及听觉特性。
