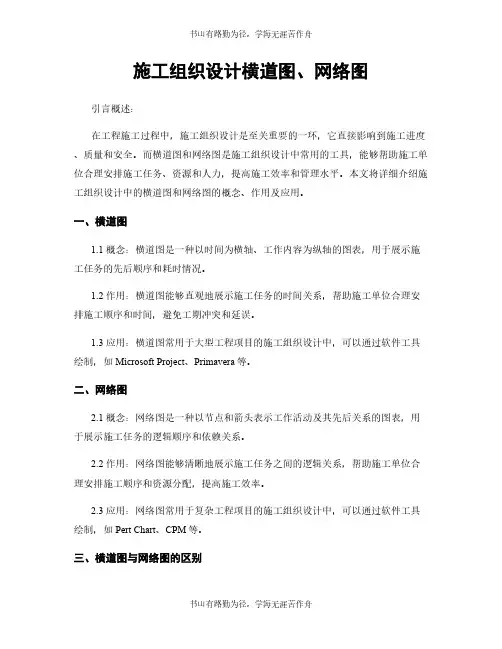

施工组织设计横道图、网络图引言概述：施工组织设计是建筑工程管理中的重要环节，它直接影响到工程的进度、质量和成本。
横道图和网络图是施工组织设计中常用的工具，能够帮助项目管理者合理安排施工任务，优化资源配置，提高施工效率。
本文将详细介绍施工组织设计中的横道图和网络图。
一、横道图1.1 横道图的概念横道图是一种以时间为横轴、工程活动为纵轴的图表，用于展示工程活动的先后顺序、持续时间和交叉关系。
通过横道图，施工管理者可以清晰地了解工程活动的执行顺序，合理安排施工进度。
1.2 横道图的制作步骤制作横道图的步骤包括确定工程活动、估算活动持续时间、确定活动关系、绘制横道图。
在确定工程活动时，需要考虑活动的先后关系和依赖关系；在估算活动持续时间时，要综合考虑资源、技术和环境等因素；在确定活动关系时，要分清楚活动的逻辑关系，如先后、并行、依赖等；最后，根据以上步骤绘制横道图，清晰展示工程活动的执行顺序和持续时间。
1.3 横道图的优势横道图能够直观展示工程活动的关系和时间，帮助管理者合理安排施工进度；同时，横道图还能够及时发现工程活动的瓶颈和冲突，有利于及时调整施工计划，保证工程顺利进行；此外，横道图还可以帮助管理者预测工程进度和成本，提前做好准备。
二、网络图2.1 网络图的概念网络图是一种以节点和弧线表示工程活动及其关系的图表，用于展示工程活动的逻辑关系和时间顺序。
通过网络图，施工管理者可以清晰地了解工程活动的先后顺序和依赖关系，帮助合理安排施工进度。
2.2 网络图的制作方法制作网络图的方法包括确定活动、绘制网络图、确定关键路径。
在确定活动时，需要考虑活动的前后关系和依赖关系；在绘制网络图时，要根据活动的先后关系和持续时间绘制节点和弧线；最后，根据网络图确定关键路径，即影响工程总工期的关键活动序列，有助于管理者重点关注和管理。
2.3 网络图的优势网络图能够清晰展示工程活动的逻辑关系和时间顺序，帮助管理者合理安排施工进度；同时，网络图还能够帮助管理者快速识别关键路径，有利于及时调整施工计划，保证工程按时完工；此外，网络图还能够帮助管理者优化资源配置，提高施工效率。
铁路工程施工进度计划横道图及网络图概述本文档旨在提供铁路工程施工进度计划的横道图及网络图，以便于管理和监控工程进展。
横道图轨道施工计划1.确定施工起止时间和里程节点。
2.绘制施工区段的轨道图。
3.标注轨道施工的主要工序和里程节点。
4.使用不同颜色或线型标记持续施工、暂时中断或紧急修复的工程段。
电气线路施工计划1.根据工程要求，确定施工区段。
2.绘制施工区段的电气线路图。
3.标注电气线路施工的主要工序和区段。
4.使用不同颜色或线型标记持续施工、暂时中断或紧急修复的电气线路。
基础设施施工计划1.确定施工起止时间和工程区段。
2.绘制施工区段的基础设施图。
3.标注基础设施施工的主要工序和工程区段。
4.使用不同颜色或线型标记持续施工、暂时中断或紧急修复的基础设施。
网络图工序关系网络图1.确定铁路工程施工计划中的各工序。
2.绘制每个工序的节点，表示工序的开始和结束。
3.根据工序之间的依赖关系，绘制工序之间的箭头表示先后顺序。
4.标注关键工序和关键路径，以便管理和监控工期。
资源分配网络图1.根据铁路工程施工计划中的各工序，确定所需的人力、设备和材料资源。
2.绘制资源分配的节点，表示资源的调配情况。
3.根据资源之间的依赖关系，绘制资源之间的箭头表示调配顺序。
4.标注关键资源和关键路径，以便管理和监控资源。
结论通过铁路工程施工进度计划的横道图和网络图，可以清晰地了解工程的施工进展和资源调配情况，有助于管理和监控工程的进度和质量。
以上是本文档提供的概述和指导，供相关人员使用。
基础施工进度计划网络图6月21日附表四：计划开、竣工日期和施工进度网络图施工进度计划网络图xx工程施工进度计划网络图专业 知识 分享1、楼板砼浇筑3天，其中包括分中弹线0.5天、柱筋安装0.5天和技术间歇1天在内。
2、钢筋安装2天，其中包括水电暗管预埋时间在内（水电应穿插施工）。
3、砖墙砌筑10天，其中包括模板拆除2天、门窗框安装2天的时间在内。
4、室内粉刷15天，其中包括卫生间、厨房的防水施工4天的时间在内。
5、屋面装修30天，其中包括屋面防水工程施工时间在内。
6、外墙装修80天，其中包括水电安装时间在内（水电安装应穿插进行施工）。
7、室外工程20天，其中包括现场打扫卫生、修修补补2天的时间在内。
8、总工期300天，其中基础占40天，至主体封顶用110天。
开工日期：2016年*月*日 竣工日期：2017年*月*日屋面装修 涂料油漆 玻璃灯具2030天 30天 10天图例：表示虚设工序表示主导工序表示一般工序专业知识七层砖墙七层粉刷七层地板室外工程10天 15天 8天 20天六层粉刷六层地板15天 8天五层粉刷五层地板15天 8天四层地板8天专业 知识 分享XX 工程施工进度计划横道图日 期 2月3月4月5月6月7月项目名称施工准备 基础施工 框架施工 围护结构施工 屋面工程施工 窗框安装外墙保温、饰面工程专业 知识 分享室内装修、电气设备安装完工清理、竣工验收施工进度横道图2011-7-7——2011-8-31横道图专业知识分享施工横道图专业知识分享专业知识分享工程横道图基础分部工程施工进度计划表主体分部工程施工进度计划表注：填充墙的砌筑可数层同时同步进入施工，屋面栏杆、栏板也可在砌筑填充墙的时候同时插入施工，这样主体分部施工时间可缩短为100天。
特此说明！轮廓总进度计划表计划施工工期：300天注：①填充墙砌筑可在主体封顶之前插入施工。
②水卫、电气的预埋应在绑扎钢筋时插入施工。
③水卫、电气的安装应在装修阶段插入施工，不得影响土建施工进度。
施工进度网络图施工进度横道图模板大全基础施工进度计划网络图如下：独立基础第一流水施工段总工期234天，其中±以下75天，±以上159天。
本工程施工分桩基础施工和独立基础施工二块，桩基础施工范围48栋，独立基础施工范围59栋，详见施工组织设计。
独立基础施工分两个流水施工段，一个施工流水段施工范围30栋，本网络计划图为第一施工流水段的施工进度计划。
第一流水施工段的工期如下：基础工程：75天，其中包括分中弹线1天、柱筋安装和技术间歇在内。
框架结构：43天，其中包括水电暗管预埋时间在内。
主体结构：24天，其中包括水电暗管预埋时间在内。
装修装饰：92天，其中包括与其他水电等工程同步穿插施工。
第二施工流水段的工期如下：基础工程：75天工期，7月24日完工。
框架结构：43天工期，9月5日完工。
主体结构：24天工期，9月29日完工。
装修装饰：92天工期，12月30日完工。
桩基础施工的进度计划请见桩基础进度计划网络图。
竣工验收工期为1天，时间为10月16日。
下面是第一流水施工段的具体工序及工期：基础工程：挖独立基础土方：3天。
独立基础垫层支模、砼浇筑：14天。
独立基础支模：15天。
独立基础钢筋制安：16天。
独立基础砼浇筑：17天。
砼养护、砖基础土方回填：19天。
框架结构：框架结构一层柱一层梁板混凝土养护：5天。
屋面层柱：3天。
屋面层梁板混凝土养护：3天。
主体结构：主体结构内外墙体砌筑：24天。
GRC装饰线条、花架等制安：2天。
墙体封顶：2天。
装修装饰：装饰装修屋面找平防水保温层屋面挂瓦条、铺水泥瓦：92天。
外墙保温板外墙抹灰外墙涂料文化石散水台阶坡道：21天。
内外墙贴饼挂钢丝网：12天。
天棚抹灰：7天。
内墙抹灰：17天。
门窗扇制安：25天。
楼地面细石混凝土：10天。
阳台、露台、楼梯等栏杆制安：5天。
圈过梁门窗框安装：3天。
施工放线挡土墙土方开挖：2天。
挡土墙基础垫层、基础钢筋制安、墙身钢筋制安、支模、砼浇筑：10天。
完美WORD 格式基础施工进度计划网络图完美WORD 格式专业知识分享6月21日完美WORD 格式专业知识分享附表四：计划开、竣工日期和施工进度网络图完美WORD 格式施工进度计划网络图完美WORD 格式专业知识分享完美WORD 格式专业知识分享xx工程施工进度计划网络图完美 WORD 格式专业 知识 分享1、楼板砼浇筑3天，其中包括分中弹线0.5天、柱筋安装0.5天和技术间歇1天在内。
2、钢筋安装2天，其中包括水电暗管预埋时间在内（水电应穿插施工）。
3、砖墙砌筑10天，其中包括模板拆除2天、门窗框安装2天的时间在内。
4、室内粉刷15天，其中包括卫生间、厨房的防水施工4天的时间在内。
5、屋面装修30天，其中包括屋面防水工程施工时间在内。
6、外墙装修80天，其中包括水电安装时间在内（水电安装应穿插进行施工）。
7、室外工程20天，其中包括现场打扫卫生、修修补补2天的时间在内。
8、总工期300天，其中基础占40天，至主体封顶用110天。
开工日期：2016年*月*日 竣工日期：2017年*月*日屋面装修 涂料油漆 玻璃灯具30天 30天 10天图例：表示虚设工序表示主导工序表示一般工序完美WORD 格式专业知识七层砖墙七层粉刷七层地板室外工程10天15天8天20天六层粉刷六层地板15天8天五层粉刷五层地板15天8天四层地板8天完美 WORD 格式专业 知识 分享XX 工程施工进度计划横道图日 期 2月3月4月5月6月7月项目名称施工准备 基础施工 框架施工 围护结构施工 屋面工程施工 窗框安装外墙保温、饰面工程完美 WORD 格式专业 知识 分享室内装修、电气设备安装完工清理、竣工验收施工进度横道图横道图专业知识分享施工横道图专业知识分享专业知识分享工程横道图基础分部工程施工进度计划表主体分部工程施工进度计划表轮廓总进度计划表计划施工工期：300天。
WORD 格式可编辑专业知识整理分享广东省人大常委会机关办公楼东附楼外幕墙工程施工进度计划网络图工程标尺0102030405060708090100110120130140月2005.82005.92005.102005.112005.122006.1日2629147101316192225281471013161922252831369121518212427303691215182124273025810型材订单9 6 铝型材、钢材龙骨材料采购17 8 面板订单9 玻璃、石材、铝板等面板材料采购10 15 14 说明：总工期140天（2005.8.24～2006.1.10），工程名称后的日期为最迟开始和完成的时间。
施工部署5 3幕墙施工图设计20 7型材加工设计14 11 面板加工设计17 16幕墙性能试验设计7 5 幕墙性能试验15 1-4层幕墙龙骨材料加工15 12 5-11层幕墙龙骨加工15 11层采光天顶幕墙龙骨及面板加工15 9 5-11层幕墙面板加工18 12 20 1-4层幕墙面板加工11 7层采光顶龙骨及面板加工22 9256竣工图制作1 测量放线5 4 后埋件施工（最迟开始及结束05.8.29～05.9.25）28 9 1-2层龙骨施工（05.9.26～05.10.10）15 3-4层龙骨施工（05.10.11～05.10.24 13 ）14 5-7层龙骨施工（～05.11.6 ）17 1319 8-11层幕墙龙骨施工（05.11.7～05.11.22）16 8-11层面板施工（05.11.23～05.12.03）23 11 5-7层面板施工（05.12.04～05.12.13）27 10 3-4层面板施工（05.12.14～）29 9 14 1-2层面板施工淋水试清（05.12.23～验及清理，06.1.1洗验收31323337 1054 计划开工日期：2005.8.24 11层采光顶龙骨施工（05.11.7 ～05.11.17）11 21 11层采光顶面板施工（～）9 7层采光顶龙骨安装（05.11.27 ～05.12.7）24 11 7层采光顶面板施工（2005.12.8 ～05.12.15 28 ）8其他零星工程30 7 竣工：2006.1.10 进度标尺0102030405060708090100110120130140WORD格式可编辑专业知识整理分享。
