蚀刻用腐蚀液与配方比例

铝蚀刻液配方
背景
铝蚀刻液是一种利用酸类腐蚀剂刻蚀铝及其合金金属表面而生成的液体，它被广泛应
用于各种表面处理工艺，尤其是在印刷电路板制造、电子零件制造、仪器零部件的制造和
金属使用的微型外型各阶段，具有重要的应用价值。

配方
铝蚀刻配方包括下列成分：
1.硫酸：硫酸是主要的腐蚀性剂，它可以有效的腐蚀铝和合金表面。

用量约为25-35％；
2.氯化钠：可以提高腐蚀能力和速度，用量约为10-20％；
3.氟化物：具有抑制和减缓腐蚀速度的作用，用量约为0.1％；
4.氧化还原剂：用于改善液体的稳定性，用量约为0.1-0.3％；
5.水：用于调节液体的密度，用量约为50-60％；
6.抗污剂：可以抑制沉积物的沉积，用量约为0.1-0.2％；
7.非离子表面活性剂：可以抑制静电和可增加腐蚀速度，用量约为0.01-0.02％；8.
碱性调节剂：可以使液体的pH值增加，从而提高液体的酸性，用量约为0.05％。

使用
铝蚀刻液通常可以通过封闭式贴装法或喷射法来施加，而且它也可以用于金属表面的
室温蚀刻，如钛、铁、铜、铅、锡、锑和锆等，也可以用于聚百事烯、不饱和聚酯、尼龙、氟塑料等塑料的表面蚀刻。

保养
1.定期检查及维护：定期检测液体的腐蚀性、稳定性和浓度的变化，及时将无法使用
的液体淘汰换新；
2.液体温度控制：定期检查铝蚀刻液的温度是否符合要求，确保液体正常运行；
3.液体清洗：定期清洗液体中的沉积物，避免污垢对蚀刻速度的程度；
4.添加补充剂：随着蚀刻剂的使用，定期对液体进行补充剂的添加，以延长液体的使
用寿命。

北京康盛伟业工程技术有限公司BEIJING KANGSHENGWEIYEGONGCHENGJISHUYOUXIANGONGSI

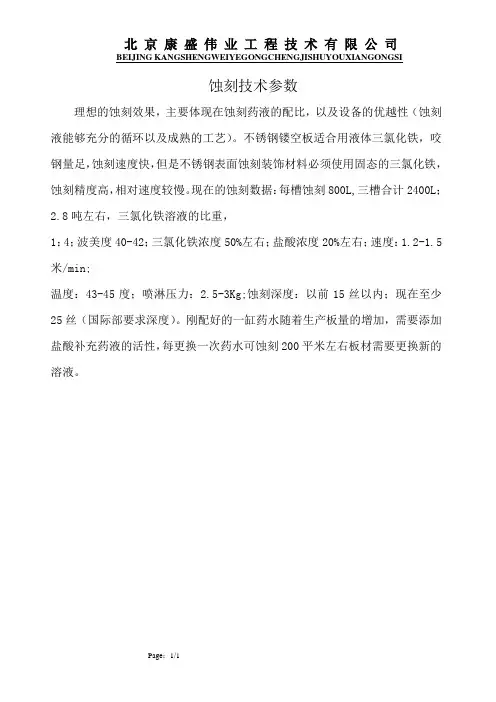

Page：1/1 蚀刻技术参数
理想的蚀刻效果，主要体现在蚀刻药液的配比，以及设备的优越性（蚀刻液能够充分的循环以及成熟的工艺）。

不锈钢镂空板适合用液体三氯化铁，咬钢量足，蚀刻速度快，但是不锈钢表面蚀刻装饰材料必须使用固态的三氯化铁，蚀刻精度高，相对速度较慢。

现在的蚀刻数据：每槽蚀刻800L,三槽合计2400L；
2.8吨左右，三氯化铁溶液的比重，
1：4；波美度40-42；三氯化铁浓度50%左右；盐酸浓度20%左右；速度：1.2-1.5米/min;
温度：43-45度；喷淋压力：2.5-3Kg;蚀刻深度：以前15丝以内；现在至少25丝（国际部要求深度）。

刚配好的一缸药水随着生产板量的增加，需要添加盐酸补充药液的活性，每更换一次药水可蚀刻200平米左右板材需要更换新的溶液。

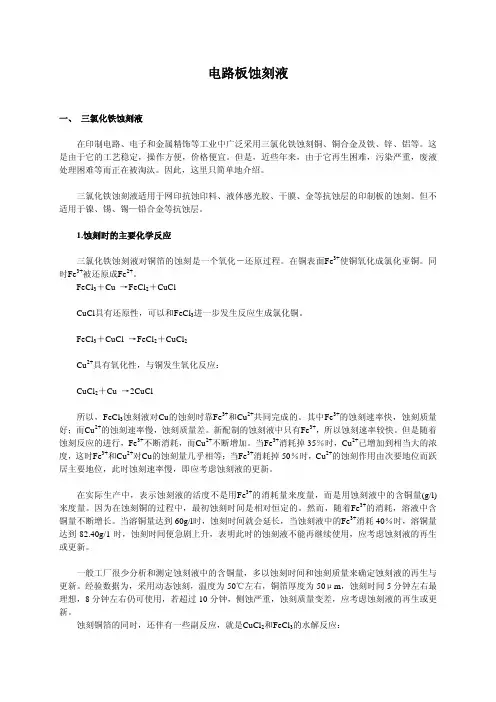

电路板蚀刻液一、三氯化铁蚀刻液在印制电路、电子和金属精饰等工业中广泛采用三氯化铁蚀刻铜、铜合金及铁、锌、铝等。

这是由于它的工艺稳定，操作方便，价格便宜。

但是，近些年来，由于它再生困难，污染严重，废液处理困难等而正在被淘汰。

因此，这里只简单地介绍。

三氯化铁蚀刻液适用于网印抗蚀印料、液体感光胶、干膜、金等抗蚀层的印制板的蚀刻。

但不适用于镍、锡、锡—铅合金等抗蚀层。

1.蚀刻时的主要化学反应三氯化铁蚀刻液对铜箔的蚀刻是一个氧化－还原过程。

在铜表面Fe3+使铜氧化成氯化亚铜。

同时Fe3+被还原成Fe2+。

FeCl3＋Cu →FeCl2＋CuClCuCl具有还原性，可以和FeCl3进一步发生反应生成氯化铜。

FeCl3＋CuCl →FeCl2＋CuCl2Cu2+具有氧化性，与铜发生氧化反应：CuCl2＋Cu →2CuCl所以，FeCl3蚀刻液对Cu的蚀刻时靠Fe3+和Cu2+共同完成的。

其中Fe3+的蚀刻速率快，蚀刻质量好；而Cu2+的蚀刻速率慢，蚀刻质量差。

新配制的蚀刻液中只有Fe3+，所以蚀刻速率较快。

但是随着蚀刻反应的进行，Fe3+不断消耗，而Cu2+不断增加。

当Fe3+消耗掉35％时，Cu2+已增加到相当大的浓度，这时Fe3+和Cu2+对Cu的蚀刻量几乎相等；当Fe3+消耗掉50％时，Cu2+的蚀刻作用由次要地位而跃居主要地位，此时蚀刻速率慢，即应考虑蚀刻液的更新。

在实际生产中，表示蚀刻液的活度不是用Fe3+的消耗量来度量，而是用蚀刻液中的含铜量(g/l)来度量。

因为在蚀刻铜的过程中，最初蚀刻时间是相对恒定的。

然而，随着Fe3+的消耗，溶液中含铜量不断增长。

当溶铜量达到60g/l时，蚀刻时间就会延长，当蚀刻液中的Fe3+消耗40％时，溶铜量达到82.40g/1时，蚀刻时间便急剧上升，表明此时的蚀刻液不能再继续使用，应考虑蚀刻液的再生或更新。

一般工厂很少分析和测定蚀刻液中的含铜量，多以蚀刻时间和蚀刻质量来确定蚀刻液的再生与更新。

玻璃蚀刻液的配方及使用方法218.15.161.* 1楼在当前的装饰装璜热潮中，雕刻有各种花纹图案、书法字体的玻璃、镜、器皿等深受消费者欢迎。

玻璃工艺品的雕刻其关键在于蚀刻液的配制。

现将一种原料易购、成本低、制作简单的蚀刻液配方及使用方法介绍如下：50-60℃热水18.4%、氢氟酸铵23.5%、草酸12.4%、硫酸铵15.7%、甘油6.5%、硫酸钡23.5%，此外还添加少许有机染料适当配色。

上述成份混和搅拌均匀即可。

配方中的原料在各地化工商店均有售。

加工前预先把玻璃制品洗涤干净，再进行温热，温热的方式可视玻璃制品大小而定。

小件的放入热水中浸泡一下，大件的放在火炉旁烘一下就行了。

最后用毛笔蘸透蘸匀蚀刻液在玻璃表面书写文字或描出花纹图案，约经2分钟，一件精美的玻璃雕刻工艺品即展现于眼前。

∙2005-9-18 23:17∙回复218.15.182.* 2楼玻璃蚀刻液的配制配方：单位：克醋氟化氨15草酸7硫酸铵8硫酸纳14甘油35水10配方2：（醋）醋氟化氨180硫酸30水90按配方将各原料溶于60℃左右的热水中，搅拌均匀即可，此配方可用毛笔蘸少许本剂在玻璃上描绘图案，还可用排笔均匀地涂上一层蚀刻液，即可成毛玻璃。

∙2005-9-18 23:22回复218.15.182.* 3楼酸在艺术玻璃上的运用酸在艺术玻璃上的运用玻璃可以抵抗许多种酸，而磷酸和氢氟酸能够轻易地腐蚀和抛光玻璃表面。

用氢氟酸等物质对玻璃表面进行腐蚀具有很大的危险性，它可以伤及人的皮肤甚至骨头，且挥发的气体具有毒性和腐蚀性。

因此，对玻璃进行酸洗必须格外小心，需要有专业的萃取、冲洗设备，包括排除腐蚀性气体的防护罩、广口的塑料容器、合适的储藏空间和工作设备。

塑料的长柄勺是很有用的工具，但在金属勺外包裹蜡后也可以使用。

工作人员在处理酸时要穿上防护服、防护靴并戴上面罩。

建议配备碱性中和设备以解决突发事件。

腐蚀的深度和效果取决于酸的强度和温度、玻璃的品质和浸泡时间。

配方一：
三氯化铁蚀刻液三氯化铁（40-45）°Be 65% 双氧水10% 氢氟酸25% 蚀刻温度：30-50度注意：不锈钢材料的成份不同所采用的蚀刻液配方也应不同。

钛金板蚀刻液配方：在腐蚀之前，先用氢氟酸或用氟化钠水溶液少量盐酸擦洗把表面钛金膜去掉，再用7至11不锈钢腐蚀液蚀刻。

铁蚀刻液配方：12 硝酸25% 三氯化铁45°Be 25% 水50% 蚀刻温度：30-50度
配方二：
浓盐酸210克/升浓硝酸200克/升冰醋酸20克/升氢氟酸200克/升磷酸氢二钠12个结晶水12克/升水358克/升蚀刻温度：30-50度8 浓盐酸586毫升/升浓硝酸80.5毫升/升氯化镍9.6克/升三氯化铁344.5克/升水加水到一升。

蚀刻温度：24-60度9 三氯化铁（45-48）°Be 65% 蚀刻温度：30-50度
10 三氯化铁（30-42）°Be 67% 双氧水16% 氢氟酸17% 蚀刻温度：30-50度
11 三氯化铁（40-45）°Be 65% 双氧水10% 氢氟酸25% 蚀刻温度：30-50度注意：不锈钢材料的成份不同所采用的蚀刻液配方也应不同。

钛金板蚀刻液配方：在腐蚀之前，先用氢氟酸或用氟化钠水溶液少量盐酸擦洗把表面钛金膜去掉，再用7至11不锈钢腐蚀液蚀刻。

铁蚀刻液配方：12 硝酸25% 三氯化铁45°Be 25% 水50% 蚀刻温度：30-50度。

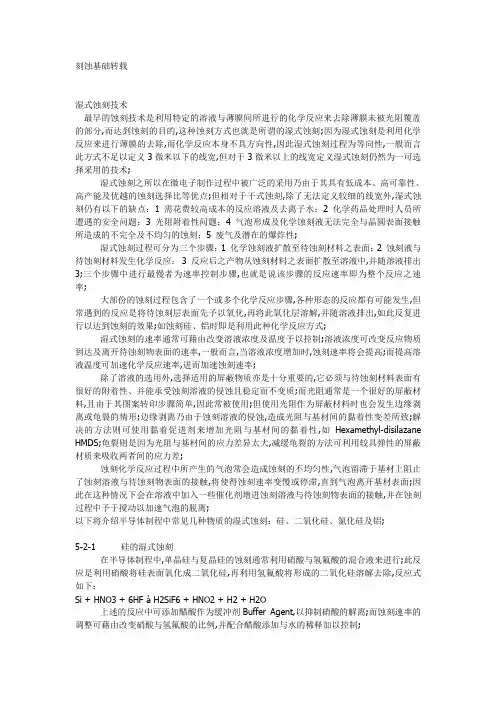

刻蚀基础转载湿式蚀刻技术最早的蚀刻技术是利用特定的溶液与薄膜间所进行的化学反应来去除薄膜未被光阻覆盖的部分,而达到蚀刻的目的,这种蚀刻方式也就是所谓的湿式蚀刻;因为湿式蚀刻是利用化学反应来进行薄膜的去除,而化学反应本身不具方向性,因此湿式蚀刻过程为等向性,一般而言此方式不足以定义3微米以下的线宽,但对于3微米以上的线宽定义湿式蚀刻仍然为一可选择采用的技术;湿式蚀刻之所以在微电子制作过程中被广泛的采用乃由于其具有低成本、高可靠性、高产能及优越的蚀刻选择比等优点;但相对于干式蚀刻,除了无法定义较细的线宽外,湿式蚀刻仍有以下的缺点：1 需花费较高成本的反应溶液及去离子水；2 化学药品处理时人员所遭遇的安全问题；3 光阻附着性问题；4 气泡形成及化学蚀刻液无法完全与晶圆表面接触所造成的不完全及不均匀的蚀刻；5 废气及潜在的爆炸性;湿式蚀刻过程可分为三个步骤：1 化学蚀刻液扩散至待蚀刻材料之表面；2 蚀刻液与待蚀刻材料发生化学反应；3 反应后之产物从蚀刻材料之表面扩散至溶液中,并随溶液排出3;三个步骤中进行最慢者为速率控制步骤,也就是说该步骤的反应速率即为整个反应之速率;大部份的蚀刻过程包含了一个或多个化学反应步骤,各种形态的反应都有可能发生,但常遇到的反应是将待蚀刻层表面先予以氧化,再将此氧化层溶解,并随溶液排出,如此反复进行以达到蚀刻的效果;如蚀刻硅、铝时即是利用此种化学反应方式;湿式蚀刻的速率通常可藉由改变溶液浓度及温度予以控制;溶液浓度可改变反应物质到达及离开待蚀刻物表面的速率,一般而言,当溶液浓度增加时,蚀刻速率将会提高;而提高溶液温度可加速化学反应速率,进而加速蚀刻速率;除了溶液的选用外,选择适用的屏蔽物质亦是十分重要的,它必须与待蚀刻材料表面有很好的附着性、并能承受蚀刻溶液的侵蚀且稳定而不变质;而光阻通常是一个很好的屏蔽材料,且由于其图案转印步骤简单,因此常被使用;但使用光阻作为屏蔽材料时也会发生边缘剥离或龟裂的情形;边缘剥离乃由于蚀刻溶液的侵蚀,造成光阻与基材间的黏着性变差所致;解决的方法则可使用黏着促进剂来增加光阻与基材间的黏着性,如Hexamethyl-disilazane HMDS;龟裂则是因为光阻与基材间的应力差异太大,减缓龟裂的方法可利用较具弹性的屏蔽材质来吸收两者间的应力差;蚀刻化学反应过程中所产生的气泡常会造成蚀刻的不均匀性,气泡留滞于基材上阻止了蚀刻溶液与待蚀刻物表面的接触,将使得蚀刻速率变慢或停滞,直到气泡离开基材表面;因此在这种情况下会在溶液中加入一些催化剂增进蚀刻溶液与待蚀刻物表面的接触,并在蚀刻过程中予于搅动以加速气泡的脱离;以下将介绍半导体制程中常见几种物质的湿式蚀刻：硅、二氧化硅、氮化硅及铝;5-2-1 硅的湿式蚀刻在半导体制程中,单晶硅与复晶硅的蚀刻通常利用硝酸与氢氟酸的混合液来进行;此反应是利用硝酸将硅表面氧化成二氧化硅,再利用氢氟酸将形成的二氧化硅溶解去除,反应式如下：Si + HNO3 + 6HF à H2SiF6 + HNO2 + H2 + H2O上述的反应中可添加醋酸作为缓冲剂Buffer Agent,以抑制硝酸的解离;而蚀刻速率的调整可藉由改变硝酸与氢氟酸的比例,并配合醋酸添加与水的稀释加以控制;在某些应用中,常利用蚀刻溶液对于不同硅晶面的不同蚀刻速率加以进行4;例如使用氢氧化钾与异丙醇的混合溶液进行硅的蚀刻;这种溶液对硅的100面的蚀刻速率远较111面快了许多,因此在100平面方向的晶圆上,蚀刻后的轮廓将形成V型的沟渠,如图5-2所示;而此种蚀刻方式常见于微机械组件的制作上;2 二氧化硅的湿式蚀刻在微电子组件制作应用中,二氧化硅的湿式蚀刻通常采用氢氟酸溶液加以进行5;而二氧化硅可与室温的氢氟酸溶液进行反应,但却不会蚀刻硅基材及复晶硅;反应式如下：SiO2 + 6HF à H2 + SiF6 + 2H2O由于氢氟酸对二氧化硅的蚀刻速率相当高,在制程上很难控制,因此在实际应用上都是使用稀释后的氢氟酸溶液,或是添加氟化铵作为缓冲剂的混合液,来进行二氧化硅的蚀刻;氟化铵的加入可避免氟化物离子的消耗,以保持稳定的蚀刻速率;而无添加缓冲剂氢氟酸蚀刻溶液常造成光阻的剥离;典型的缓冲氧化硅蚀刻液BOE : Buffer Oxide Etcher体积比6:1之氟化铵40%与氢氟酸49%对于高温成长氧化层的蚀刻速率约为1000Å/min;在半导体制程中,二氧化硅的形成方式可分为热氧化及化学气相沉积等方式；而所采用的二氧化硅除了纯二氧化硅外,尚有含有杂质的二氧化硅如BPSG等;然而由于这些以不同方式成长或不同成份的二氧化硅,其组成或是结构并不完全相同,因此氢氟酸溶液对于这些二氧化硅的蚀刻速率也会不同;但一般而言,高温热成长的氧化层较以化学气相沉积方式之氧化层蚀刻速率为慢,因其组成结构较为致密;5-2-3 氮化硅的湿式蚀刻氮化硅可利用加热至180°C的磷酸溶液85%来进行蚀刻5;其蚀刻速率与氮化硅的成长方式有关,以电浆辅助化学气相沉积方式形成之氮化硅,由于组成结构SixNyHz相较于Si3N4 较以高温低压化学气相沉积方式形成之氮化硅为松散,因此蚀刻速率较快许多;但在高温热磷酸溶液中光阻易剥落,因此在作氮化硅图案蚀刻时,通常利用二氧化硅作为屏蔽;一般来说,氮化硅的湿式蚀刻大多应用于整面氮化硅的剥除;对于有图案的氮化硅蚀刻,最好还是采用干式蚀刻为宜;5-2-4 铝的湿式蚀刻铝或铝合金的湿式蚀刻主要是利用加热的磷酸、硝酸、醋酸及水的混合溶液加以进行1;典型的比例为80%的磷酸、5%的硝酸、5%的醋酸及10%的水;而一般加热的温度约在35°C-45°C左右,温度越高蚀刻速率越快,一般而言蚀刻速率约为1000-3000 Å /min,而溶液的组成比例、不同的温度及蚀刻过程中搅拌与否都会影响到蚀刻的速率;蚀刻反应的机制是藉由硝酸将铝氧化成为氧化铝,接着再利用磷酸将氧化铝予以溶解去除,如此反复进行以达蚀刻的效果;在湿式蚀刻铝的同时会有氢气泡的产生,这些气泡会附着在铝的表面,而局部地抑制蚀刻的进行,造成蚀刻的不均匀性,可在蚀刻过程中予于搅动或添加催化剂降低接口张力以避免这种问题发生电浆蚀刻简介自1970年代以来组件制造首先开始采用电浆蚀刻技术,对于电浆化学新的了解与认知也就蕴育而生;在现今的集成电路制造过程中,必须精确的控制各种材料尺寸至次微米大小且具有极高的再制性,而由于电浆蚀刻是现今技术中唯一能极有效率地将此工作在高良率下完成,因此电浆蚀刻便成为集成电路制造过程中的主要技术之一;电浆蚀刻主要应用于集成电路制程中线路图案的定义,通常需搭配光阻的使用及微影技术,其中包括了 1 氮化硅Nitride蚀刻：应用于定义主动区；2 复晶硅化物/复晶硅Polycide/Poly蚀刻：应用于定义闸极宽度/长度；3 复晶硅Poly蚀刻：应用于定义复晶硅电容及负载用之复晶硅；4 间隙壁Spacer蚀刻：应用于定义LDD宽度；5 接触窗Contact及引洞Via蚀刻：应用于定义接触窗及引洞之尺寸大小；6 钨回蚀刻Etch Back：应用于钨栓塞W-Plug之形成；7 涂布玻璃SOG回蚀刻：应用于平坦化制程；8 金属蚀刻：应用于定义金属线宽及线长；9 接脚Bonding Pad 蚀刻等;影响电浆蚀刻特性好坏的因素包括了：1 电浆蚀刻系统的型态；2 电浆蚀刻的参数；3 前制程相关参数,如光阻、待蚀刻薄膜之沉积参数条件、待蚀刻薄膜下层薄膜的型态及表面的平整度等;5-3-2 何谓电浆基本上电浆是由部份解离的气体及等量的带正、负电荷粒子所组成,其中所含的气体具高度的活性,它是利用外加电场的驱动而形成,并且会产生辉光放电Glow Discharge现象;蚀刻用的电浆中,气体的解离程度很低,通常在10-5-10-1之间,在一般的电浆或活性离子反应器中气体的解离程度约为10-5-10-4,若解离程度到达10-3-10-1则属于高密度电浆;5-3-3 电浆形成之原理电浆的产生可藉由直流DC偏压或交流射频RF偏压下的电场形成,如图5-3所示,而在电浆中的电子来源通常有二：一为分子或原子解离后所产生的电子,另一则为离子撞击电极所产生的二次电子Secondary Electron,在直流DC电场下产生的电浆其电子源主要以二次电子为主,而交流射频RF电场下产生的电浆其电子源则以分子或原子解离后所产生的电子为主;在电浆蚀刻中以直流方式产生辉光放电的缺点包含了：1 需要较高的功率消耗,也就是说产生的离子密度低；2 须要以离子撞击电极以产生二次电子,如此将会造成电极材料的损耗；3 所需之电极材料必须为导体;如此一来将不适用于晶圆制程中;在射频放电RF Discharge状况下,由于高频操作,使得大部份的电子在半个周期内没有足够的时间移动至正电极,因此这些电子将会在电极间作振荡,并与气体分子产生碰撞;而射频放电所需的振荡频率下限将视电极间的间距、压力、射频电场振幅的大小及气体分子的解离位能等因素而定,而通常振荡频率下限为50kHz;一般的射频系统所采用的操作频率大都为;相较于直流放电,射频放电具有下列优点：1 放电的情况可一直持续下去而无需二次电子的发射,当晶圆本身即为电极的一部份时,这点对半导体材料制程就显得十分重要了；2 由于电子来回的振荡,因此离子化的机率大为提升,蚀刻速率可因而提升；3 可在较低的电极电压下操作,以减低电浆对组件所导致之损坏；4 对于介电质材料同样可以运作;现今所有的电浆系统皆为射频系统;另外值得一提的是在射频系统中一个重要的参数是供给动力的电极面积与接地电极面积之比;5-3-4 等效电子及离子温度存在于电浆中的电场分别施力于带正电荷之离子与代负电荷之电子,F=Eq ,而加速度a=F/M,由于离子质量远大于电子,因此电子所获得的加速度与速度将远大于离子,以致电子的动能远大于离子,电子与离子间处于一非平衡状态;从气体动力论中,得知Ekinetic = 3/2 kT,由此可知,等效电子温度远大于等效离子温度,如此可视为“热” 电子处于“冷” 电浆之中;因此电子能够在低温的状态下提供一般在高温下才能使分子解离所需要的能量;在一般蚀刻用的电浆中,等效的电子温度约为10000 - 100000°K;5-3-5 电浆蚀刻中的基本物理及化学现象在干式蚀刻中,随着制程参数及电浆状态的改变,可以区分为两种极端的性质的蚀刻方式,即纯物理性蚀刻与纯化学反应性蚀刻;纯物理性蚀刻可视为一种物理溅镀Sputter方式,它是利用辉光放电,将气体如Ar,解离成带正电的离子,再利用偏压将离子加速,溅击在被蚀刻物的表面,而将被蚀刻物质原子击出;此过程乃完全利用物理上能量的转移,故谓之物理性蚀刻;其特色为离子撞击拥有很好的方向性,可获得接近垂直的蚀刻轮廓;但缺点是由于离子是以撞击的方式达到蚀刻的目的,因此光阻与待蚀刻材料两者将同时遭受蚀刻,造成对屏蔽物质的蚀刻选择比变差,同时蚀刻终点必须精确掌控,因为以离子撞击方式蚀刻对于底层物质的选择比很低;且被击出的物质往往非挥发性物质,而这些物质容易再度沉积至被蚀刻物薄膜的表面或侧壁;加上蚀刻效率偏低,因此,以纯物理性蚀刻方式在集成电路制造过程中很少被用到;纯化学反应性蚀刻,则是利用电浆产生化学活性极强的原分子团,此原分子团扩散至待蚀刻物质的表面,并与待蚀刻物质反应产生挥发性之反应生成物,并被真空设备抽离反应腔;因此种反应完全利用化学反应来达成,故谓之化学反应性蚀刻;此种蚀刻方式相近于湿式蚀刻,只是反应物及产物的状态由液态改变为气态,并利用电浆来促进蚀刻的速率;因此纯化学反应性蚀刻拥有类似于湿式蚀刻的优点及缺点,即高选择比及等向性蚀刻;在半导体制程中纯化学反应性蚀刻应用的情况通常为不需做图形转换的步骤,如光阻的去除等;一个仅基于化学反应机制的理想干蚀刻过程可分为以下几个步骤：1 反应气体进入腔体；2 产生电浆形态之蚀刻物种,如离子及自由基Radicals；3 蚀刻物种藉由扩散、碰撞或场力移至待蚀刻物表面并吸附于表面；4 蚀刻物种停滞在待蚀刻物表面一段时间；5 进行化学反应并产生挥发性之生成物；6 生成物脱离表面；7 脱离表面之生成物扩散至气体中并排出1;上述步骤中若其中一个停止发生,则整个反应将不再进行;而其中生成物脱离表面的过程最为重要,大部份的反应物种皆能与待蚀刻物表面产生快速的反应,但除非生成物有合理的蒸气压以致让其脱离表面,否则反应将不会发生;综观而论,纯物理性蚀刻,如离子束蚀刻Ion Beam Etch有两大缺点：一为低选择比,一为低蚀刻效率;而纯化学反应蚀刻也有两个缺点：一为等向性蚀刻,另一为无法应用至次微米的组件制程上,包含了线宽控制与均匀性等问题;最具广泛使用的方法便是结合物理性蚀刻与化学反应性蚀刻,即所谓的活性离子蚀刻RIE, Reactive Ion Etch,此种蚀刻方式兼具非等向性及高选择比等双重优点,蚀刻的进行主要靠化学反应来达成,以获得高选择比;加入离子撞击的作用有二：一是将待蚀刻物质表面的原子键结破坏,以加速蚀刻速率；二是将再沉积于待蚀刻物质表面的产物或聚合物Polymer打掉,以便待蚀刻物质表面能再与反应蚀刻气体接触;非等向性蚀刻的达成,则是靠再沉积的产物或聚合物,沉积于待蚀刻图形上,在表面的沉积物可被离子打掉,蚀刻可继续进行,而在侧壁上的沉积物,因未受离子的撞击而保留下来,阻隔了表面与反应蚀刻气体的接触,使得侧壁不受侵蚀,而获得非等向性蚀刻;综合以上所言,电浆干式蚀刻的完成包含了以下几种过程：1 化学反应,属等向性；2 离子辅助蚀刻,具方向性；3 保护层的形成,可避免侧壁遭受蚀刻；4 生成物残留的排除;垂直的蚀刻轮廓非等向性蚀刻主要源自于两大原因：一为垂直方向的离子撞击,加速垂直方向的蚀刻；一为侧壁保护层的形成;而侧壁保护层的形成种类有下列几种方式：1 非挥发性的副产物,例如：SiBr4, SiO2, BrxOy；2 光阻蚀刻时所产生之聚合物；3 聚合物气体,例如：CFx, CClx, x<3；4 侧壁表面氧化或氮化,例如：AlxNy, SixOy;5-3-6 电浆蚀刻机制以硅蚀刻为例,图5-4所示为含氟原子的电浆蚀刻硅薄膜的机制,反应后的产物为挥发性之SiF4及SiF22;若以纯CF4电浆气体蚀刻硅或氧化硅薄膜,则蚀刻速率相对很慢;但若将少量的氧气O2加入CF4气体中,则硅或氧化硅薄膜的蚀刻速率将大幅度增加,如图5-5所示6;氧气的加入通常伴随着电浆中氟原子密度的增加,此乃由于氧与CF4反应而释出氟原子所致,可能的反应为：CF4 + O2 à COF2 + 2F;氧气的加入并且消耗掉部份的碳,使得电浆中的氟碳比增加,进而增进了硅或氧化硅薄膜的蚀刻速率;从图5-5亦可看出,在氧的添加后,对硅的蚀刻速率提升要比氧化硅来得快,由此可知,氧的加入将使得氧化硅对硅的蚀刻速率选择比降低;但若将氧的含量持续增加,则额外的氧将会把氟原子的浓度稀释,因而造成蚀刻速率的降低;如果我们在CF4中加入氢气,则氢气分解成氢原子后与氟原子反应形成氟化氢HF;对硅的蚀刻而言,氟原子浓度减少,使得蚀刻速率直线下降;对氧化硅的蚀刻而言,虽然HF可蚀刻氧化硅,但蚀刻速率仍比原来慢了点;因此,适量氢气的加入可提升氧化硅对硅的蚀刻选择比;图5-6为加入氢气后,硅、氧化硅及光阻蚀刻速率的变化情形7;5-3-7 氟碳比模型Fluorine-to-Carbon Ratio Model在氟碳化物的电浆中,氟的作用是与基材表面反应,产生挥发性的产物,并藉由真空设备带出腔体外,因此当氟的成份增加时,蚀刻速率增加;碳在电浆中的作用为提供聚合物的来源,因此碳会抑制蚀刻的进行,当碳的成份增加时,将使得蚀刻速率减缓;基于上述之原理,我们可以藉由电浆中的氟/碳F/C比的变化来推测反应进行的方向;在添加其它气体的状况下,亦会改变氟/碳比,因此反应的趋势可藉此来预知,此即称之为氟碳比模型;氟碳比模型适用于以氟碳化物电浆作为主要蚀刻机构的材料,除硅、氧化硅之外,在TiN, Si3N4, W等均可适用;以硅、氧化硅为例,在硅表面上的反应只会消耗氟,而碳并不会损失;因此在蚀刻的过程中氟碳比F/C下降,当芯片上硅表面积曝露于电浆增加时,蚀刻速率将变慢;而当加入氧气时会消耗许多碳原子而形成CO或CO2,且氟原子的解离也因而增加,因此氟碳比F/C上升,蚀刻速率也跟着上升;加入氢气则会消耗氟原子形成HF,氟碳比F/C因而下降,对硅的蚀刻速率也就下降；但对氧化硅而言,因其含有氧的成份,可局部性地消耗碳的成份,因此氟碳比F/C在局部区域呈现不变的情形,使得氧化硅的蚀刻速率变化较小;除了加入氧气及氢气外,加入CHF3,或以CHF3, C2F4等氟碳比小于4的气体来取代CF4,亦可达到降低氟碳比F/C,提高蚀刻选择比的效果;5-3-8 电浆蚀刻制程参数电浆蚀刻制程参数一般包括了射频RF功率、压力、气体种类及流量、蚀刻温度及腔体的设计等因素,而这些因素的综合结果将直接影响蚀刻的结果,图5-7中所示为其相互间关系的示意图;射频RF功率是用来产生电浆及提供离子能量的来源,因此功率的改变将影响电浆中离子的密度及撞击能量而改变蚀刻的结果;压力也会影响离子的密度及撞击能量,另外也会改变化学聚合的能力；蚀刻反应物滞留在腔体内的时间正比于压力的大小,一般说来,延长反应物滞留的时间将会提高化学蚀刻的机率并且提高聚合速率;气体流量的大小会影响反应物滞留在腔体内的时间；增加气体流量将加速气体的分布并可提供更多未反应的蚀刻反应物,因此可降低负载效应Loading Effect；改变气体流量也会影响蚀刻速率;原则上温度会影响化学反速率及反应物的吸附系数Adsorption Coefficient,提高芯片温度将使得聚合物的沉积速率降低,导致侧壁的保护减低,但表面在蚀刻后会较为干净；增加腔体的温度可减少聚合物沉积于管壁的机率,以提升蚀刻制程的再现性;晶圆背部氦气循环流动可控制蚀刻时晶圆的温度与温度的均匀性,以避免光阻烧焦或蚀刻轮廓变形;其它尚须考虑的因素还有腔体的材质,一般常见的材质包含铝、陶瓷、石英、硅及石墨等,不同的腔体材质会产生不同的反应产物并会改变蚀刻的直流偏压;应用干式蚀刻时主要须注意蚀刻速率、均匀度、选择比及蚀刻轮廓等;蚀刻速率越快,则产能越快,有助于降低成本提升竞争力;蚀刻速率通常可由气体种类、流量、电浆源及功率等所控制,一般而言,在其它因素尚可接受的范围内,蚀刻速率越快越好;均匀度是晶圆上不同位置蚀刻差异的一个指标,均匀度越好意谓着有较佳的良率,当晶圆尺寸越来越大,均匀度的控制就显得更加重要;控制选择比通常与气体种类与比例、电浆源及功率、乃至于反应温度均有关系;蚀刻轮廓一般而言以接近90度为佳,除了少数特例,如接触窗Contact Window或引洞Via Hole,为了使后续金属溅镀能有较佳的覆盖能力Step Coverage,因而故意将其轮廓蚀刻成小于90度的型态;而通常蚀刻轮廓的控制可藉由调变气体种类与比例、电浆源及功率等来进行;腐蚀液铝蚀刻液Aluminum Etch : H3PO4/HNO3/CH3COOHITO 蚀刻液 ITO Etch : HNO3/HCL铬蚀刻液Chrominum Etch: ACN/HNO3多晶硅蚀刻液 Poly-Si Etch: HNO3/HFNi刻蚀液：HCl+HNO3+H2O+H2O2Ti刻蚀液：HF+H2O配方比例to yyxhd :铝蚀刻液PAE 成分：H3PO4:HNO3:HAC:H2O=16:1:1:2蚀刻温度一般是40c+/-1cto wesley :poly etchant HNO3:HF:H2O 前两者大概2：3 后面的H2O先不说了;反正很稀所以蚀刻速度不是很快;可以控制;和Sio2反映还是会的;;铝膜湿法刻蚀的蚀刻液的成分每家不同的比例不一样速率也不一样但有一点HNO3只可用一点点、但是H3PO4是主要的CH3COOH 比HNO3 多几倍但远少于H3PO4有一点还要根据你腐蚀的图形大小和SI含量来增加减少HNO3的含量铝腐蚀液的比例硝酸：醋酸：磷酸=1：4：4。

玻璃蚀刻液的配方及使用方法在当前的装饰装璜热潮中，雕刻有各种花纹图案、书法字体的玻璃、镜、器皿等深受消费者欢迎。

玻璃工艺品的雕刻其关键在于蚀刻液的配制。

现将一种原料易购、成本低、制作简单的蚀刻液配方及使用方法介绍如下：50-60℃热水18.4%、氢氟酸铵23.5%、草酸12.4%、硫酸铵15.7%、甘油6.5%、硫酸钡23.5%，此外还添加少许有机染料适当配色。

上述成份混和搅拌均匀即可。

配方中的原料在各地化工商店均有售。

加工前预先把玻璃制品洗涤干净，再进行温热，温热的方式可视玻璃制品大小而定。

小件的放入热水中浸泡一下，大件的放在火炉旁烘一下就行了。

最后用毛笔蘸透蘸匀蚀刻液在玻璃表面书写文字或描出花纹图案，约经2分钟，一件精美的玻璃雕刻工艺品即展现于眼前。

玻璃蚀刻液的配制配方：单位：克醋氟化氨15草酸7硫酸铵8硫酸纳14甘油35水10配方2：（醋）醋氟化氨180硫酸30水90按配方将各原料溶于60℃左右的热水中，搅拌均匀即可，此配方可用毛笔蘸少许本剂在玻璃上描绘图案，还可用排笔均匀地涂上一层蚀刻液，即可成毛玻璃。

酸在艺术玻璃上的运用酸在艺术玻璃上的运用玻璃可以抵抗许多种酸，而磷酸和氢氟酸能够轻易地腐蚀和抛光玻璃表面。

用氢氟酸等物质对玻璃表面进行腐蚀具有很大的危险性，它可以伤及人的皮肤甚至骨头，且挥发的气体具有毒性和腐蚀性。

因此，对玻璃进行酸洗必须格外小心，需要有专业的萃取、冲洗设备，包括排除腐蚀性气体的防护罩、广口的塑料容器、合适的储藏空间和工作设备。

塑料的长柄勺是很有用的工具，但在金属勺外包裹蜡后也可以使用。

工作人员在处理酸时要穿上防护服、防护靴并戴上面罩。

建议配备碱性中和设备以解决突发事件。

腐蚀的深度和效果取决于酸的强度和温度、玻璃的品质和浸泡时间。

酸洗玻璃需要根据不同的情况调整酸洗的方法。

大致上，4份水核60%浓度的氢氟酸是普遍适用的，如果要进行深度酸洗，则需要2份水和1份氢氟酸，切记必须将酸加入水中，而不是将水加入酸中。
