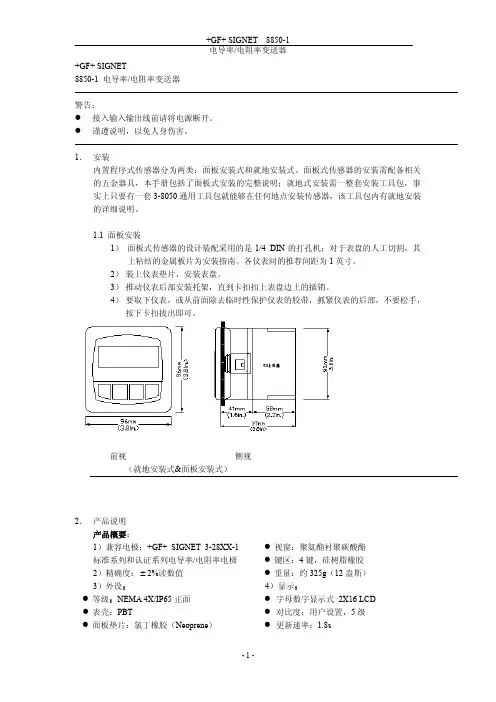

+GF+ SIGNET8850-1 电导率/电阻率变送器 警告： z 接入输入输出线前请将电源断开。
z 谨遵说明，以免人身伤害。
1． 安装内置程序式传感器分为两类：面板安装式和就地安装式。
面板式传感器的安装需配备相关的五金器具，本手册包括了面板式安装的完整说明；就地式安装需一整套安装工具包，事实上只要有一套3-8050通用工具包就能够在任何地点安装传感器，该工具包内有就地安装的详细说明。
1.1 面板安装1） 面板式传感器的设计装配采用的是1/4 DIN 的打孔机；对于表盘的人工切割，其上粘结的金属板片为安装指南。
各仪表间的推荐间距为1英寸。
2） 装上仪表垫片，安装表盘。
3） 推动仪表后部安装托架，直到卡扣扣上表盘边上的插销。
4） 要取下仪表，或从前面除去临时性保护仪表的胶带，抓紧仪表的后部，不要松手，按下卡扣拔出即可。
前视 侧视（就地安装式&面板安装式）2． 产品说明产品概要：1）兼容电极：+GF+ SIGNET 3-28XX-1标准系列和认证系列电导率/电阻率电极 2）精确度：±2%读数值 3）外设：z 等级：NEMA 4X/IP65正面 z 表壳：PBTz 面板垫片：氯丁橡胶（Neoprene ）z 视窗：聚氨酯衬聚碳酸酯 z 键区：4键，硅树脂橡胶 z 重量：约325g （12盎斯） 4）显示：z 字母数字显示式 2X16 LCD z 对比度：用户设置，5级 z 更新速率：1.8s电气参数：z电源：12-24VDC±10%，可调，最大80mA传感器输入范围：z电导率：0.01 — 400000μS/cmz电阻率：10KΩ⋅cm — 100MΩ⋅cmTDS：0.023 — 200000 PPM (可调μS/PPM)z温度：PT 1000，-25 — 120℃（-13 — 248℉）；量程超过10MΩ（低于0.1μS）时温度范围必须在20 — 100℃内z被动，独立，完全可调可逆转式4 — 20mA信号能各自输出电导率和温度z最大回路阻抗：最大50Ω @12V最大325Ω @18V最大600Ω @24Vz更新速率：200msz精确度：±0.03mA@25℃,24V开放式收集器输出，独立显示z最大50mA的衰减，最大上升到的电压30VDCz可编程项：z高低可调磁滞z脉冲运行（最大速率：400脉冲/分钟）环境条件：z运行温度：-10 —70℃（14 — 158℉）z存放温度：-15 —80℃（5 — 176℉）z相对湿度：0 — 95%，无冷凝z最大海拔：2000m(6562英尺)z绝缘类别：IIz污染等级：2标准和认证：z CSA,CE,ULz免疫性：EN50082-2z放射性：EN55011，Class-Bz在ISO9001和ISO14001标准下生产制造U.S.A.专利号 #57083633. 电气接线 警告：卸线前没有完全开启终端接线夹可能会永久性损坏设备。

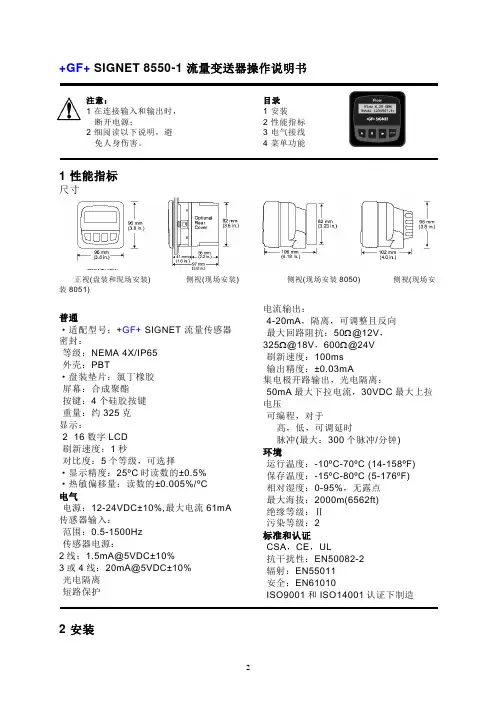

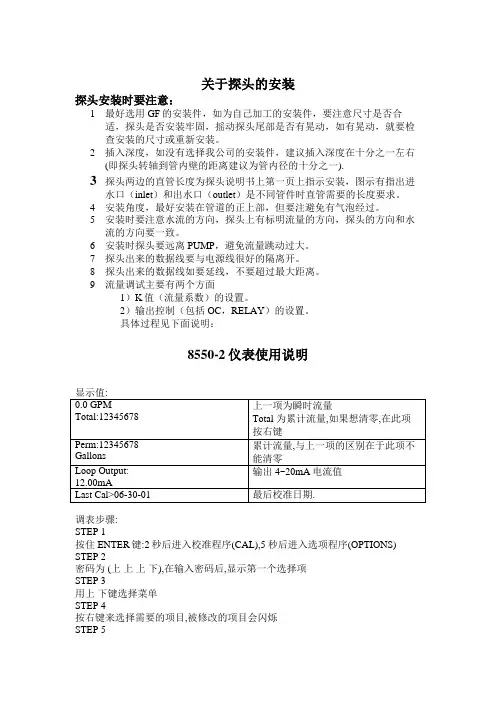

+GF+ SIGNET 8550-1 流量变送器操作说明书注意：1 在连接输入和输出时，断开电源；2 细阅读以下说明，避免人身伤害。
目录1 安装2 性能指标3 电气接线4 菜单功能1 性能指标尺寸正视(盘装和现场安装) 侧视(现场安装) 侧视(现场安装8050) 侧视(现场安装8051)普通·适配型号：+GF+ SIGNET 流量传感器密封：·等级：NEMA 4X/IP65·外壳：PBT·盘装垫片：氯丁橡胶·屏幕：合成聚酯·按键：4个硅胶按键·重量：约325克显示：·2×16数字LCD·刷新速度：1秒·对比度：5个等级，可选择·显示精度：25ºC时读数的±0.5%·热敏偏移量：读数的±0.005%/ºC电气·电源：12-24VDC±10%,最大电流61mA 传感器输入：·范围：0.5-1500Hz·传感器电源：2线：1.5mA@5VDC±10%3或4线：20mA@5VDC±10%·光电隔离·短路保护电流输出：·4-20mA，隔离，可调整且反向·最大回路阻抗：50Ω@12V，325Ω@18V，600Ω@24V·刷新速度：100ms·输出精度：±0.03mA集电极开路输出，光电隔离：·50mA最大下拉电流，30VDC最大上拉电压·可编程，对于·高，低，可调延时·脉冲(最大：300个脉冲/分钟)环境·运行温度：-10ºC-70ºC (14-158ºF) ·保存温度：-15ºC-80ºC (5-176ºF) ·相对湿度：0-95%，无露点·最大海拔：2000m(6562ft)·绝缘等级：Ⅱ·污染等级：2标准和认证·CSA，CE，UL·抗干扰性：EN50082-2·辐射：EN55011·安全：EN61010·ISO9001和ISO14001认证下制造2 安装ProcessPro 变送器有两种安装方式：盘装和现场安装。

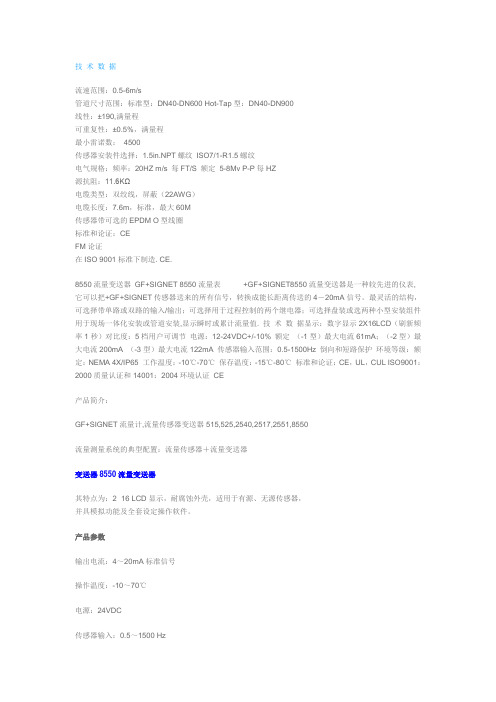

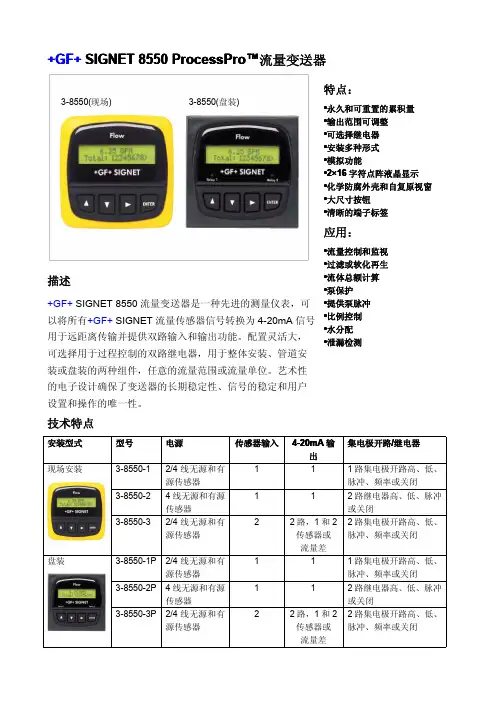

流速范围：0.5-6m/s管道尺寸范围：标准型：DN40-DN600 Hot-Tap型：DN40-DN900线性：±190,满量程可重复性：±0.5%，满量程最小雷诺数：4500传感器安装件选择：1.5in.NPT螺纹ISO7/1-R1.5螺纹电气规格：频率：20HZ m/s 每FT/S 额定5-8Mv P-P每HZ源抗阻：11.6KΩ电缆类型：双绞线，屏蔽（22AWG）电缆长度：7.6m，标准，最大60M传感器带可选的EPDM O型线圈标准和论证：CEFM论证在ISO 9001标准下制造. CE.8550流量变送器GF+SIGNET 8550流量表+GF+SIGNET8550流量变送器是一种较先进的仪表,它可以把+GF+SIGNET传感器送来的所有信号，转换成能长距离传送的4－20mA信号。

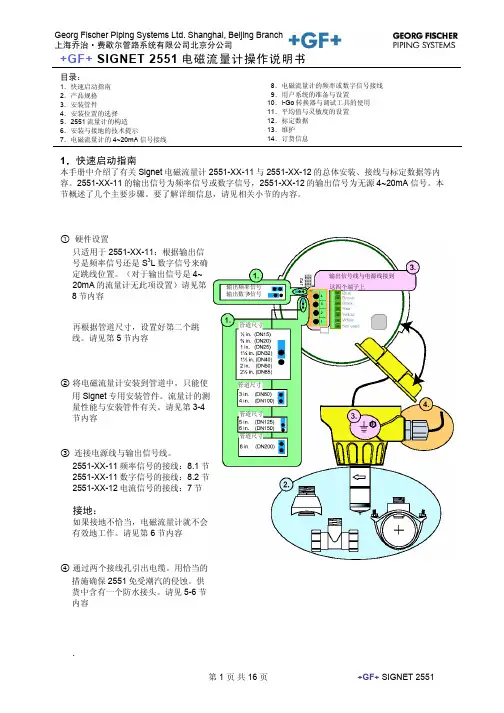

最灵活的结构，可选择带单路或双路的输入/输出；可选择用于过程控制的两个继电器；可选择盘装或选两种小型安装组件用于现场一体化安装或管道安装,显示瞬时或累计流量值. 技术数据显示：数字显示2X16LCD（刷新频率1秒）对比度：5档用户可调节电源：12-24VDC+/-10% 额定（-1型）最大电流61mA；（-2型）最大电流200mA （-3型）最大电流122mA 传感器输入范围：0.5-1500Hz 倒向和短路保护环境等级：额定：NEMA 4X/IP65 工作温度：-10℃-70℃保存温度：-15℃-80℃标准和论证：CE，UL，CUL ISO9001：2000质量认证和14001：2004环境认证CE产品简介：GF+SIGNET流量计,流量传感器变送器515,525,2540,2517,2551,8550流量测量系统的典型配置：流量传感器＋流量变送器变送器8550流量变送器其特点为：2×16 LCD显示，耐腐蚀外壳，适用于有源、无源传感器，并具模拟功能及全套设定操作软件。
产品参数输出电流：4～20mA标准信号操作温度：-10～70℃电源：24VDC传感器输入：0.5～1500 Hz安装方式：3-8550-X (Field)现场安装3-8550-XP (Panel)仪表盘安。

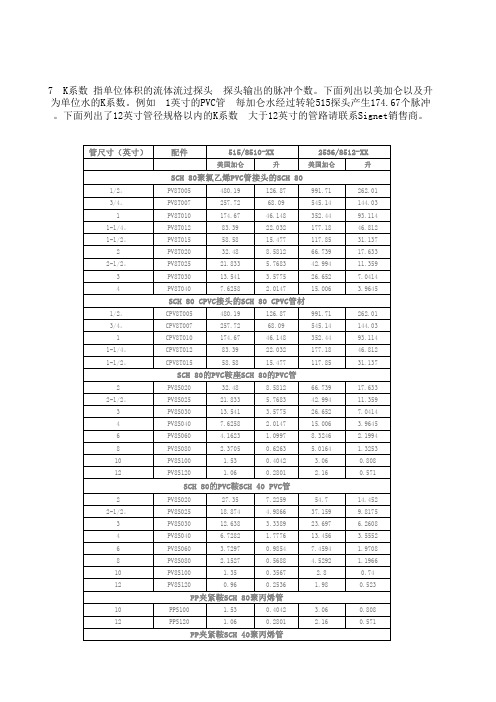

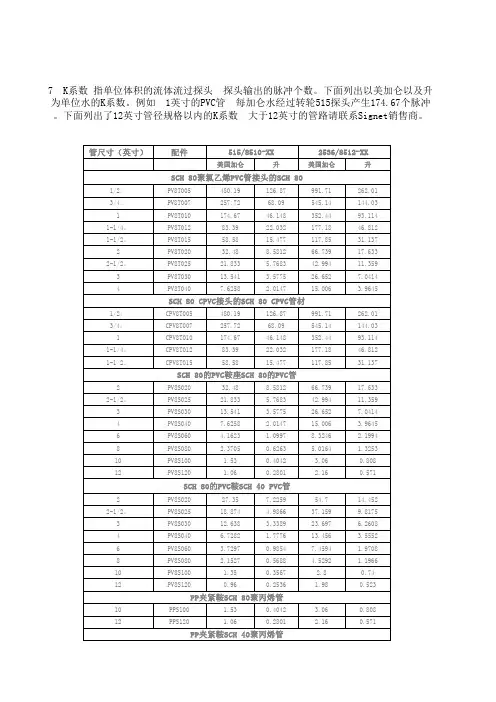

管尺寸（英寸）配件美国加仑升美国加仑升1/2。
PV8T005480.19126.87991.71262.013/4。
PV8T007257.7268.09545.14144.031PV8T010174.6746.148352.4493.1141-1/4。
PV8T01283.3922.032177.1846.8121-1/2。
PV8T01558.5815.477117.8531.1372PV8T02032.488.581266.73917.6332-1/2。
PV8T02521.833 5.768342.99411.3593PV8T03013.541 3.577526.6527.04144PV8T0407.62582.014715.0063.96451/2。
CPV8T005480.19126.87991.71262.013/4。
CPV8T007257.7268.09545.14144.031CPV8T010174.6746.148352.4493.1141-1/4。
CPV8T01283.3922.032177.1846.8121-1/2。
CPV8T01558.5815.477117.8531.1372PV8S02032.488.581266.73917.6332-1/2。
PV8S02521.833 5.768342.99411.3593PV8S03013.541 3.577526.6527.04144PV8S0407.6258 2.014715.006 3.96456PV8S060 4.1623 1.09978.3246 2.19948PV8S080 2.37050.6263 5.0164 1.325310PV8S100 1.530.4042 3.060.80812PV8S1201.060.28012.160.5712PV8S02027.357.225954.714.4522-1/2。
PV8S02518.874 4.986637.1599.81753PV8S03012.638 3.338923.697 6.26084PV8S040 6.7282 1.777613.456 3.55526PV8S060 3.72970.98547.4594 1.97088PV8S080 2.15270.5688 4.5292 1.196610PV8S100 1.350.3567 2.80.7412PV8S1200.960.25361.980.52310PPS100 1.530.4042 3.060.80812PPS1201.060.28012.160.5717 K系数 指单位体积的流体流过探头 探头输出的脉冲个数。
K - Faktoren - TabellenK - Factor - TablesFacteur - K - TablesFür SIGNET Durchfluss-Mess-SystemeFor SIGNET Flow Measurement SystemsPour SIGNET Système DébitmétrieGültig ab 15.01.02Effective15.01.02Pertinent15.01.02GEORG FISCHER ‡Introduction3 SIGNET 515, 2530, 2535, 8510 Integral, 8550 Integral (515)PVC-U Installation Fittings, ISO/DIN 4PVC-U Installation Fittings, BS/ANSI 4PP Installation Fittings, ISO/DIN, BS, ANSI 5PVDF Installation Fittings, ISO/DIN, BS, ANSI 5PVC Weld-On Fittings 6PP Weld-On Fittings 6PE Weld-On Fittings 7Steel Weld-On Fittings 8 Signet 2536, 8512, 8550 Integral (Low Flow, 2536)PVC-U Installation Fittings, ISO/DIN 9PVC-U Installation Fittings, BS/ANSI 9PP Installation Fittings, ISO/DIN, BS, ANSI 10PVDF Installation Fittings, ISO/DIN, BS, ANSI 10PVC Weld-On Fittings 11PP Weld-On Fittings 11PE Weld-On Fittings 12Steel Weld-On Fittings 13 SIGNET 525Flange Fittings, Mounting Blocks, Weld-On Fittings14 SIGNET 2540Steel Pipes15 SIGNET 250716 SIGNET 200017 SIGNET 210017 SIGNET 700018, 19 SIGNET 700120, 21 SIGNET 700222 Conversions /Calculations23Die K-Faktoren repräsentieren die Anzahl Ausgangsimpulse pro Einheit (Liter, m3 oder Gallone), die von den Durchfluss-Sensoren in verschiedenen Rohrgrössen erzeugt werden. Die Durchfluss-Sensoren haben eine ausgezeichnete Wiederholbarkeit. Deshalb gilt ein K-Faktor für alle Sensoren gleichen Typs. Der spezifische K-Faktor wird unverändert als Kalibrierwert in Anzeige-, Kontroll- oder Regelgeräte eingegeben und bildet somit die Basis für die Ermittlung des aktuellen Durchflusses in der Rohrleitung. Die vorliegenden K-Faktoren-Tabellen ersetzen alle bisherigen Tabellen.The K-factors represent the number of pulses per unit (Liter, m3 or Gallon) produced by the flow sensors in different pipe sizes.The Flow Sensors are characterized by excellent repeatability. The stated K-factors are therefore valid for all sensors of the same type. The K-factor is the basis of the flow measurement and may be entered unchanched as a calibration value into Indicators, Monitoring Equipments or Controllers. The K-factor tables attached replace all previous K-factor tables.Les facteurs K représentent le nombre des impulsions de sortie par unité (litre, m3 ou gallon) qui sontgénérées par les capteurs de débit en fonction des différents diamètres de tuyauterie. L’excellenterépétabilité des capteurs de débit permet la définition d’un facteur K identique pour tous les capteurs d’un même type. Le facteur K spécifique est saisi comme valeur de calibration pour les appareilsd’indication, de contrôle ou de régulation et sert ainsi d’étalon pour le traitement du débit instantané dans la canalisation. Les tables de facteurs K ci-jointes remplacent toutes les existantes.DN mm Code Sensor SensorCapteur K-Faktoren, Impulse pro Liter K-factors, pulses per liter Facteurs K, impulsion par litre15198 150 480- X0128,450 20198 150 481- X064,160 25198 150 482- X039,270 32198 150 483- X022,490 40198 150 484- X013,700 50198 150 485- X07,86065198 150 538- X04,620 80198 150 539- X03,300 100198 150 540- X02,150 150198 150 543- X11,080 200198 150 545- X10,540DN Inch Code Sensor SensorCapteur K-Faktoren, Impulse pro Liter K-factors, pulses per liter Facteurs K, impulsion par litre1/2198 150 494- X0128,450 3/4198 150 495- X064,160 1 198 150 496- X039,270 1 1/4198 150 497- X022,4901 1/2198 150 498- X013,7002 198 150 499- X07,8603 198 150 550- X03,3004 198 150 551- X02,150 6 198 150 554- X11,080DN mm DN Inch Code Sensor SensorCapteur K-Faktoren, Impulse pro Liter K-factors, pulses per liter Facteurs K, impulsion par litre15 1/2198 150 522- X0127,227 20 3/4198 150 523- X073,207 25 1 198 150 524- X037,300 32 1 1/4198 150 525- X022,071 40 1 1/2198 150 526- X013,544 50 2 198 150 527- X07,81965 2 1/2198 150 560- X05,4583198 150 696- X03,882 80198 150 561- X03,522 1004198 150 562- X02,301 1255198 150 563- X11,339 1506198 150 564- X10,975 2008198 150 565- X10,539DN mm DN Inch Code Sensor SensorCapteur K-Faktoren, Impulse pro Liter K-factors, pulses per liter Facteurs K, impulsion par litre15 1/2198 150 529- X0111,194 20 3/4198 150 530- X060,277 25 1 198 150 531- X036,116 32 1 1/4198 150 532- X020,950 40 1 1/2198 150 533- X011,490 50 2 198 150 534- X06,84565 2 1/2198 150 571- X04,7733198 150 697- X03,599 80198 150 672- X03,265 1004198 150 573- X02,129 1255198 150 574- X11,171 1506198 150 575- X10,853 ******* 150 576- X10,538dA x s (mm)DN (mm)PN (bar)CodeSensorSensor CapteurK-Faktoren, Impulse pro LiterK-factors, pulses per literFacteurs K, impulsion par litre 125 x 7.1110,86198 801 230- X01,750140 x 12.8114,410198 801 232- X01,640160 x 9.1141,86198 801 232- X01,210160 x 5.01503,2198 801 232- X01,080200 x 4.01924198 801 233- X00,590225 x 10.820310198 801 251- X10,520225 x 7.02113,2298 801 231- X00,490250 x 7.3235,46298 801 234- X10,390280 x 15.9248,26298 801 235- X10,350316 x 17.9279,26198 801 235- X10,280dA x s (mm)DN (mm)PN (bar)CodeSensor Sensor Capteur K-Faktoren, Impulse pro Liter K-factors, pulses per liter Facteurs K, impulsion par litre 75 x 6.961,210198 801 254- X05,21090 x 5.179,86198 801 254- X03,320125 x 11.4102,210198 801 257- X02,060140 x 8.01246198 801 257- X01,580140 x 4.4131,23,2198 801 257- X01,410180 x 10.2159,66198 801 256- X00,950225 x 12.8199,46198 801 248- X00,540280 x 15.9248,26198 801 253- X00,350315 x 12.2290,64198 801 253- X00,260355 x 20.03156198 801 252- X10,220dA x s (mm)DN (mm)PN (bar)CodeSensor Sensor Capteur K-Faktoren, Impulse pro Liter K-factors, pulses per liter Facteurs K, impulsion par litre 75 x 6.961,210198 801 249- X05,21090 x 5.179,86198 801 249- X03,320110 x 6.397,46198 801 236- X02,270125 x 11.4102,210198 801 237- X02,060125 x 7.1110,86198 801 236- X01,750140 x 12.8114,410198 801 238- X01,640140 x 8.0124,06198 801 237- X01,580160 x 14.6130,810198 801 239- X01,420140 x 14.4131,23,2198 801 237- X01,410160 x 9.1141,86198 801 238- X01,210180 x 16.4147,210198 801 240- X01,120160 x 5.0150,03,2198 801 238- X01,080180 x 10.2159,66198 801 239- X00,950200 x 18.2163,610198 801 241- X00,910200 x 11.4177,26198 801 240- X00,770225 x 20.5184,010198 801 242- X00,640200 x 6.2187,63,2198 801 239- X00,610225 x 12.8199,46198 801 241- X00,540250 x 14.2221,66198 801 242- X00,440280 x 15.9248,26198 801 243- X10,350315 x 17.9279,26198 801 244- X10,280315 x 12.2290,64198 801 243- X10,260355 x 20.1314,86198 801 245- X10,220400 x 22.7354,66198 801 246- X10,170400 x 15.4369,24198 801 245- X10,160450 x 25.5399,06198 801 247- X10,140500 x 28.3443,46198 801 250- X20,110630 x 24.3581,44198 801 255- X20,064CodeSensor Sensor CapteurK-Faktoren, Impulse pro LiterK-factors, pulses per liter Facteurs K, impulsion par litre 198 801 268- X0K 0 x DN 0 x DN 0K A = -------------------198 801 269- X1DN A x DN AChoisir DN 0 ^= DN AK 0: K-Faktor für PVC-Fittinge (S. 4) für DN 0Wähle DN 0 ^= DN AA A K 0: K-Faktor for PVC-Fittings (P. 4) for DN 0Select DN 0 ^= DN AK A : Facteur K calculé pour le tube installé DN A K 0:Facteur K pour raccord PVC (P.4) pour DN 0K A : zu berechnender Faktor für installiertes Rohr DN A DN (mm)> 50> 300DN mm Code Sensor SensorCapteur K-Faktoren, Impulse pro Liter K-factors, pulses per liter Facteurs K, impulsion par litre15198 150 480- X0256,900 20198 150 481- X0128,320 25198 150 482- X078,540 32198 150 483- X044,980 40198 150 484- X027,400 50198 150 485- X015,72065198 150 538- X09,240 80198 150 539- X06,600 100198 150 540- X04,300 150198 150 543- X12,160 200198 150 545- X11,080DN Inch Code Sensor SensorCapteur K-Faktoren, Impulse pro Liter K-factors, pulses per liter Facteurs K, impulsion par litre1/2198 150 494- X0256,900 3/4198 150 495- X0128,320 1 198 150 496- X078,540 1 1/4198 150 497- X044,9801 1/2198 150 498- X027,4002 198 150 499- X015,7203 198 150 550- X06,6004 198 150 551- X04,300 6 198 150 554- X02,160DN mm DN Inch Code SensorSensorCapteurK-Faktoren, Impulse pro LiterK-factors, pulses per literFacteurs K, impulsion par litre15 1/2198 150 522- X0251,749 20 3/4198 150 523- X0148,771 25 1 198 150 524- X077,042 32 1 1/4198 150 525- X044,709 40 1 1/2198 150 526- X027,450 50 2 198 150 527- X016,060 65 2 1/2198 150 560- X010,964 76,23198 150 696- X08,080 80198 150 561- X07,077 1004198 150 562- X04,601 1255198 150 563- X12,686 1506198 150 564- X11,932 2008198 150 565- X11,055DN mm DN Inch Code SensorSensorCapteurK-Faktoren, Impulse pro LiterK-factors, pulses per literFacteurs K, impulsion par litre15 1/2198 150 529- X0218,562 20 3/4198 150 530- X0129,424 25 1 198 150 531- X074,915 32 1 1/4198 150 532- X041,899 40 1 1/2198 150 533- X022,980 50 2 198 150 534- X013,312 65 2 1/2198 150 571- X09,5463198 150 697- X07,300 80198 150 672- X06,530 1004198 150 573- X04,259 1255198 150 574- X12,341 1506198 150 575- X11,705 2008198 150 576- X11,076dA x s (mm)DN (mm)PN (bar)CodeSensorSensor CapteurK-Faktoren, Impulse pro LiterK-factors, pulses per literFacteurs K, impulsion par litre 125 x 7.1110,86198 801 230- X03,500140 x 12.8114,410198 801 232- X03,280160 x 9.1141,86198 801 232- X02,420160 x 5.01503,2198 801 232- X02,160200 x 4.01924198 801 233- X01,180225 x 10.820310198 801 251- X11,040225 x 7.02113,2298 801 231- X00,980250 x 7.3235,46298 801 234- X10,780280 x 15.9248,26298 801 235- X10,700316 x 17.9279,26198 801 235- X10,560dA x s (mm)DN (mm)PN (bar)CodeSensor Sensor Capteur K-Faktoren, Impulse pro Liter K-factors, pulses per liter Facteurs K, impulsion par litre 75 x 6.961,210198 801 254- X010,42090 x 5.179,86198 801 254- X06,640125 x 11.4102,210198 801 257- X04,120140 x 8.01246198 801 257- X03,160140 x 4.4131,23,2198 801 257- X02,820180 x 10.2159,66198 801 256- X01,900225 x 12.8199,46198 801 248- X01,080280 x 15.9248,26198 801 253- X00,700315 x 12.2290,64198 801 253- X00,520355 x 20.03156198 801 252- X10,440dA x s (mm)DN (mm)PN (bar)CodeSensor SensorCapteur K-Faktoren, Impulse pro Liter K-factors, pulses per liter Facteurs K, impulsion par litre 75 x 6.961,210198 801 249- X010,42090 x 5.179,86198 801 249- X06,640110 x 6.397,46198 801 236- X04,540125 x 11.4102,210198 801 237- X04,120125 x 7.1110,86198 801 236- X03,500140 x 12.8114,410198 801 238- X03,280140 x 8.0124,06198 801 237- X03,160160 x 14.6130,810198 801 239- X02,840140 x 14.4131,23,2198 801 237- X02,820160 x 9.1141,86198 801 238- X02,420180 x 16.4147,210198 801 240- X02,240160 x 5.0150,03,2198 801 238- X02,160180 x 10.2159,66198 801 239- X01,900200 x 18.2163,610198 801 241- X01,820200 x 11.4177,26198 801 240- X01,540225 x 20.5184,010198 801 242- X01,280200 x 6.2187,63,2198 801 239- X01,220225 x 12.8199,46198 801 241- X01,080250 x 14.2221,66198 801 242- X00,880280 x 15.9248,26198 801 243- X10,700315 x 17.9279,26198 801 244- X10,560315 x 12.2290,64198 801 243- X10,520355 x 20.1314,86198 801 245- X10,440400 x 22.7354,66198 801 246- X10,340400 x 15.4369,24198 801 245- X10,320450 x 25.5399,06198 801 247- X10,280500 x 28.3443,46198 801 250- X20,220630 x 24.3581,44198 801 255- X20,128CodeSensor Sensor CapteurK-Faktoren, Impulse pro Liter K-factors, pulses per literFacteurs K, impulsion par litre 198 801 268- X0K 0 x DN 0 x DN 0K A = -------------------198 801 269- X1DN A x DN ASelect DN 0 ^= DN AK A : Facteur K calculé pour le tube installé DN A K 0:Facteur K pour raccord PVC (P.4) pour DN 0Choisir DN 0 ^= DN AK 0: K-Faktor für PVC-Fittinge (S. 4) für DN 0Wähle DN 0 ^= DN AA A K 0: K-Faktor for PVC-Fittings (P. 4) for DN 0K A : zu berechnender Faktor für installiertes Rohr DN A DN (mm)> 50> 300DN mm Code15198 840 026183,15020198 840 02797,88025198 840 02867,75032198 840 02936,990DN Inch Code1/2198 840 501230,660 3/4198 840 502136,1701 198 840 50370,320DN mm Code40-800198 150 346= 3000 / (0.062 x di x di)di = Innendurchmesser der Rohrleitung in mm di = Inside diameter of the pipe in mm di = Diamètre interieur de tuyau on mmK-Faktoren, Impulse pro Liter K-factors, pulses per liter Facteurs K, impulsion par litreK-Faktoren, Impulse pro Liter K-factors, pulses per liter Facteurs K, impulsion par litreK-Faktoren, Impulse pro Liter K-factors, pulses per liter Facteurs K, impulsion par litreDN Inch DN mm D A inch D A mm D i inch D i mm K-Faktoren, Impulse pro LiterK-factors, pulses per literFacteurs K, impulsion par litre1 1/2 401,9048,261,6140,8936,9962 502,3860,332,0752,5021,9922 1/2 652,8873,032,4762,7115,5973 803,5088,903,0777,9310,2183 1/2 904,00101,603,5590,127,5964 1004,50114,304,03102,265,8725 1255,56141,305,05128,193,7156 1506,63168,286,07154,052,5148 2008,63219,087,98202,721,44110 25010,75273,0510,02254,510,91212 31512,75323,8512,00304,800,61614 35014,00355,6013,25336,550,50716 40016,00406,4015,25387,350,38320 50020,00508,0019,25488,950,242 DN Inch DN mm D A inch D A mm D i inch D i mm K-Faktoren, Impulse pro LiterK-factors, pulses per literFacteurs K, impulsion par litre1 1/2 401,9048,261,6842,7233,7992 502,3860,332,1654,7920,1952 1/2 652,8873,032,6466,9313,7243 803,5088,903,2682,809,0293 1/2 904,00101,603,7695,506,7564 1004,50114,304,26108,205,2395 1255,56141,305,30134,493,3636 1506,63168,286,36161,472,2718 2008,63219,088,33211,561,32310 25010,75273,0510,42264,670,84012 31512,75323,8512,39314,710,57914 35014,00355,6013,62346,050,47916 40016,00406,4015,62396,850,36520 50020,00508,0019,56496,930,234K-Faktor 2507 K-Factor 2507 Facteur K 2507Typ Type Type Code Nenndruck (bar)Nominal Pressure (bar)Pressure Nominale (bar)K-Faktoren, Impulse pro LiterK-factors, pulses per literFacteurs K, impulsion par litreSIGNET 2507-1V198 801 73131435,41041485,15051578,9505.51612,900 SIGNET 2507-2V198 801 7322903,6103906,3404996,68051041,6705.51132,080 SIGNET 2507-3V198 801 7332630,2503662,2504771,2105831,0205.5882,350 SIGNET 2507-4V198 801 7342436,0503484,6504534,7605572,5205.5588,240 SIGNET 2507-6V198 801 7362387,1003387,1004388,1005388,1005.5388,100 SIGNET 2507-6VE198 801 4102387,1003387,1004388,1005388,1005.5388,100K-Faktor 2000K-Factor 2000Facteur K 2000Typ Type TypeCodeK-Faktoren, Impulse pro LiterK-factors, pulses per liter Facteurs K, impulsion par litreSIGNET 2000-11198 822 0012629,000SIGNET 2000-122629,000SIGNET 2000-21834,900SIGNET 2000-22198 822 003834,900K-Faktor 2100K-Factor 2100Facteur K 2100Typ Type TypeCodeAnschlussoption Connection Option Option de Raccordement K-Faktoren, Impulse pro Liter K-factors, pulses per liter Facteurs K, impulsion par litreSIGNET 2100-1L159 000 001DN 15 (1/2") Rohr/Pipe/Tuyau3236,0001/4" Schlauch/Hose/Flexible 3382,0003/8" Schlauch/Hose/Flexible 3435,0001/2" Schlauch/Hose/Flexible3303,000SIGNET 2100-1H 159 000 002DN 15 (1/2") Rohr/Pipe/Tuyau456,0001/2" Schlauch/Hose/Flexible 449,000SIGNET 2100-2L159 000 003DN 15 (1/2") Rohr/Pipe/Tuyau3236,0001/4" Schlauch/Hose/Flexible 3382,0003/8" Schlauch/Hose/Flexible 3435,0001/2" Schlauch/Hose/Flexible3303,000SIGNET 2100-2H 159 000 004DN 15 (1/2") Rohr/Pipe/Tuyau456,0001/2" Schlauch/Hose/Flexible449,000d mm DN CodeSensorSensor Capteur K-Faktoren, Impulse pro Liter K-factors, pulses per liter Facteurs K, impulsion par litre20 15159 000 136-61329,81025 20159 000 137-62142,26032 25159 000 138-6364,42040 32159 000 139-6430,29050 40159 000 140-6516,23063 50159 000 141-667,840d mm DN CodeSensor Sensor Capteur K-Faktoren, Impulse pro Liter K-factors, pulses per liter Facteurs K, impulsion par litre20 15159 000 124-41366,04025 20159 000 125-42151,26032 25159 000 126-4370,21040 32159 000 127-4436,57050 40159 000 128-4518,68063 50159 000 129-469,270K-Faktoren nur für Wasser-basierende Medien. K-Factors only for water-based fluids.Facteur K pour liquides solubles dans l'ean.d mm DN CodeSensorSensor Capteur K-Faktoren, Impulse pro Liter K-factors, pulses per liter Facteurs K, impulsion par litre20 15159 000 118-31365,05025 20159 000 119-32153,93032 25159 000 120-3370,27040 32159 000 121-3429,54050 40159 000 122-3513,40063 50159 000 123-366,720d mm DN CodeSensor Sensor Capteur K-Faktoren, Impulse pro Liter K-factors, pulses per liter Facteurs K, impulsion par litre20 15159 000 106-11369,88025 20159 000 107-12152,10032 25159 000 108-1367,19040 32159 000 109-1429,19050 40159 000 110-1513,70063 50159 000 111-166,760K-Faktoren nur für Wasser-basierende Medien. K-Factors only for water-based fluids. Facteur K pour liquides solubles dans l'ean.Below minimum Flow (Velocity) sensor output is 4 mA. The instant the flow rate exceeds the minimum, the Output jumps to reflect the min. measurable Flow rate.At max. Flow rate, output peaks at 20 mA.Fluid Velocity in Pipe =x max Sensor Velocity (next page)Fluid Flow in Pipe =x max Sensor Flow (next page)Current Output (mA) =Current Output (mA)=+ 4 mAd mm DN Code min Velocity(m/s)max Velocity(m/s)min Flow(l/min)max Flow(l/min)20 15159 000 1780,504,005,2842,42 25 20159 000 1790,504,009,4275,42 32 25159 000 1800,404,0012,72127,44 40 32159 000 1810,404,0020,52205,26 50 40159 000 1820,304,0023,76316,86 63 50159 000 1830,304,0038,22509,70d mm DN Code min Velocity(m/s)max Velocity(m/s)min Flow(l/min)max Flow(l/min)20 15159 000 1660,504,004,9839,66 25 20159 000 1670,504,008,9471,70 32 25159 000 1680,404,0011,76117,78 40 32159 000 1690,404,0018,12181,14 50 40159 000 1700,304,0021,48286,68 63 50159 000 1710,304,0034,62461,88d mm DN Code min Velocity(m/s)max Velocity(m/s)min Flow(l/min)max Flow(l/min)20 151******** (-160)0,504,004,9839,66 25 20159000149 (-161)0,504,008,9471,70 32 25159000150 (-162)0,404,0011,76117,78 40 32159000151 (-163)0,404,0021,18211,56 50 40159000152 (-164)0,304,0026,76356,70 63 50159000153 (-165)0,304,0042,78570,18Strömung Velocity VitesseStromausgang Current Outputcourant débitéd90/DN80d110/100d90/DN80d110/DN1000,0 m/s0,00 l/min 0,00 l/min 0,0 Hz 0,0 Hz 4,0 mA 0,1m/s 28,64 l/min 43,40 l/min 1,9 Hz 1,9 Hz 4,0 mA 0,2 m/s 57,28 l/min 86,80 l/min 4,6 Hz 3,8 Hz 4,8 mA 0,5 m/s 143,20 l/min 217,00 l/min 12,0 Hz 9,4 Hz 6,0 mA 1,0 m/s 286,40 l/min 434,00 l/min 23,0 Hz 19,0 Hz 8,0 mA 1,5 m/s 429,60 l/min 651,00 l/min 35,0 Hz 28,0 Hz 10,0 mA 2,0 m/s 572,80 l/min 868,00 l/min 47,0 Hz 38,0 Hz 12,0 mA 2,5 m/s 716,00 l/min 1085,00 l/min 58,0 Hz 47,0 Hz 14,0 mA 3,0 m/s 859,20 l/min 1302,00 l/min 70,0 Hz 56,0 Hz 16,0 mA 3,5 m/s 1002,40 l/min 1519,00 l/min 82,0 Hz 66,0 Hz 18,0 mA 4,0 m/s1145,60 l/min1736,00 l/min93,0 Hz76,0 Hz20,0 mAK-Faktoren, Impulse pro Liter K-factors, pulses per liter Facteurs K, impulsion par litre4,9002,600DN (mm)80100d (mm)90110Frequenz Frequency FréquenceDurchfluss Flow EcoulementmA. See also page 20Fluid Velocity in Pipe =x max Sensor Velocity Fluid Flow in Pipe =x max Sensor FlowCurrent Output (mA) =Current Output (mA) = + 4 mADefinitionen Definitions DéfinitionsK-Faktor: Anzahl Sensorimpulse pro Einheit (Liter)K-Factor: Number of pulses per unit (liter)Facteur K: Quantité d'impulsions duSenseur par Unité (Litre)T 50:Durchfluss (l/min) bei einer Sensor-Ausgangsfrequenz von 50 HzT 50:Flow rate (l/min) at 50 Hz output frequencyproduced by the sensorT 50:Débit (l/min) à uneFrequence de Sourtie du Sensor de 50 HzUmrechnungsformeln für l/min Conversions pour l/min K =3000/T 50 (l/min)K =3000/T 50 (l/min)K =3000/T 50 (l/min)T 50=3000/KT 50=3000/KT 50=3000/KUmrechnungsformeln für m 3/h Conversions pour m 3/h K =180’000/T 50 (m 3/h)K =180’000/T 50 (m 3/h)K =180’000/T 50 (m 3/h)T 50 =180’000/KT 50 =180’000/KT 50 =180’000/KAllgemeinGeneralGénéral1 l/min= 0.060 m 3/h 1 l/min= 0.060 m 3/h1 l/min= 0.060 m 3/h 1 m 3/h = 16.667 l/min 1 m 3/h = 16.667 l/min 1 m 3/h= 16.667 l/min 1 US Gal = 3.785 l 1 US Gal = 3.785 l1 US Gal = 3.785 l1UK Gal = 4.546 l 1UK Gal = 4.546 l 1UK Gal = 4.546 l UmrechnungsfaktorenCoefficient Liter => m 3: Liter => m 3: Liter => m 3 : x 1000x 1000x 1000Liter => US Gal : Liter => US Gal : Liter => US Gal : x 3.785x 3.785x 3.785Liter => UK Gal : Liter => UK Gal : Liter => UK Gal : x 4.546x 4.546x 4.546K-Faktor Berechnung von nicht Calculation du Fakteur K pour gelisteten Rohren Tuyau pas figurantent sur Liste K 0 x DN 0 x DN 0K 0 x DN 0 x DN 0K 0 x DN 0 x DN 0DN A x DN ADN A x DN ADN A x DN AK A : zu berechnender Faktor für installiertes Rohr DNAK A : calculated K-Factor for installed pipe DNAK A : Facteur K calculé pour le tube installé DN AK 0:K-Faktor ähnliche Fittinge für DN0K 0:K-Faktor for similar Fittings for DN 0K 0: Facteur K d'un raccord similair avec DN0Wähle: DN 0 ca. DN ASelect:DN 0 ca. DN A Choisir:DN 0 ca. DN AConversions for l/min K A =K A =K A =not listed Conversions for m 3/h Conversions K-Factor Calculation of pipesGeorg Fischer Piping Systems AG, CH-8201 Schaffhausen/Schweiz Phone: +41 (0) 52-631 39 47, Fax: +41 (0)52-631 28 30e-mail: info@Internet: 。

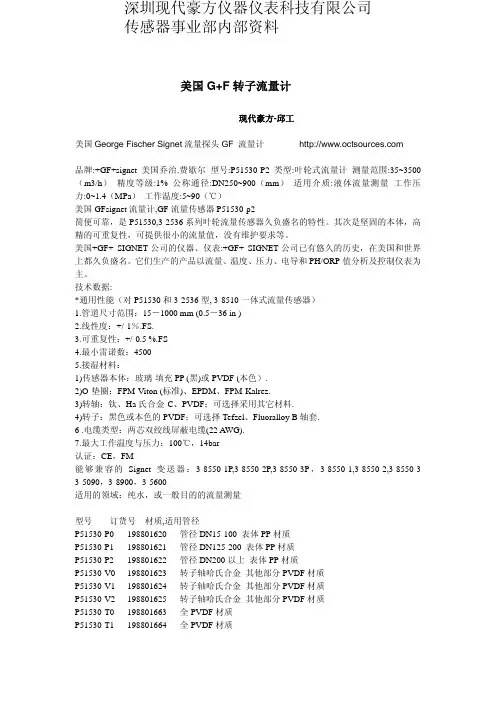

美国G+F转子流量计现代豪方-邱工美国George Fischer Signet流量探头GF 流量计 品牌:+GF+signet美国乔治.费歇尔型号:P51530-P2 类型:叶轮式流量计测量范围:35~3500（m3/h）精度等级:1% 公称通径:DN250~900（mm）适用介质:液体流量测量工作压力:0~1.4（MPa）工作温度:5~90（℃）美国GFsignet流量计,GF流量传感器P51530-p2简便可靠，是P51530,3-2536系列叶轮流量传感器久负盛名的特性。
其次是坚固的本体，高精的可重复性，可提供很小的流量值，没有维护要求等。
美国+GF+ SIGNET公司的仪器、仪表:+GF+ SIGNET公司已有悠久的历史，在美国和世界上都久负盛名。
它们生产的产品以流量、温度、压力、电导和PH/ORP值分析及控制仪表为主。
技术数据:*通用性能（对P51530和3-2536型, 3-8510一体式流量传感器）1.管道尺寸范围：15－1000 mm (0.5－36 in )2.线性度：+/-1％.FS.3.可重复性：+/-0.5 %.FS4.最小雷诺数：45005.接湿材料：1)传感器本体：玻璃-填充PP (黑)或PVDF (本色）.2)O-垫圈：FPM-Viton (标准)、EPDM、FPM-Kalrez.3)转轴：钛、Ha氏合金-C、PVDF；可选择采用其它材料.4)转子：黑色或本色的PVDF；可选择Tefzel、Fluoralloy B轴套.6 .电缆类型：两芯双绞线屏蔽电缆(22 AWG).7.最大工作温度与压力：100℃，14bar认证：CE，FM能够兼容的Signet变送器：3-8550-1P,3-8550-2P,3-8550-3P，3-8550-1,3-8550-2,3-8550-3 3-5090，3-8900，3-5600适用的领域：纯水，或一般目的的流量测量型号订货号材质,适用管径P51530-P0 198801620 管径DN15-100 表体PP材质P51530-P1 198801621 管径DN125-200 表体PP材质P51530-P2 198801622 管径DN200以上表体PP材质P51530-V0 198801623 转子轴哈氏合金其他部分PVDF材质P51530-V1 198801624 转子轴哈氏合金其他部分PVDF材质P51530-V2 198801625 转子轴哈氏合金其他部分PVDF材质P51530-T0 198801663 全PVDF材质P51530-T1 198801664 全PVDF材质技术参数：P515 3-2536流速范围 0.3～6 m/s 0.1～6 m/s管径范围 15～900（0.5～36in） 15～900（0.5～36in）输出信号正玄波6Hz，（1V p/p）per ft/s 方波15Hz per ft/s，集电极开路NPN0.5%满刻度/1%满刻度 +/- 0.5%满刻度/1%满刻度重复性/线性度 +/-温度压力 PP壳体12.5bar@20℃1.7bar@90℃12.5bar@20℃1.7bar@90℃PVDF壳体 14.0bar@20℃1.7bar@100℃ 14.0bar@20℃1.7bar@100℃叶轮/轴材料/ O形圈 PVDF/钛、哈氏合金、PVDF/ FPM/EPDM P VDF/钛、哈氏合金、PVDF/ FPM/EPDM电缆规格 7.6m双绞屏蔽电缆，最长为60m7.6m双绞屏蔽电缆，最长为200m兼容二次表 3-8550、5090、5500、5600、5100、8900 3-8550、5500、5600、5075、8900P51530远程控制流量传感器 3-2536远程控制流量传感器传感器主体/叶轮/转轴材质 － 可选择H PP/黑色PVDF/哈氏合金-C 无P PP/黑色PVDF/钛合金 PP/黑色PVDF/钛合金S PP/黑色PVDF/天然PVDF 无T 纯色PVDF /纯色PVDF /纯色PVDF 纯色PVDF /纯色PVDF /纯色PVDFV 纯色PVDF /纯色PVDF /哈氏合金-C 纯色PVDF /纯色PVDF /哈氏合金-C 管径–选择0 0.5 to 4 in 0.5 to 4 in1 5 to 8 in 5 to 8 in2 10 to 36 in 10 to 36 inP51530 -P 0 产品编号示例 3-2536 -P 0 产品编号示例+GF+SIGNET转子流量探头P51530系列和3-2536系列signet 3-2536与P51530 流量计的对比和选择流量测量系统的典型配置：流量传感器＋流量变送器对比特点：1.相对P51530系列流量传感器,3-2536系列精度更高2.3-2536为蓝色安装帽,P51530为红色安装帽3.3-2536输出脉冲信号,可直接接PLC使用.4.相对3-2536系列,P51530流量传感器价格更加经济.。
+GF+ SIGNET8850-1 电导率/电阻率变送器警告：●接入输入输出线前请将电源断开。
●谨遵说明，以免人身伤害。
1．安装内置程序式传感器分为两类：面板安装式和就地安装式。
面板式传感器的安装需配备相关的五金器具，本手册包括了面板式安装的完整说明；就地式安装需一整套安装工具包，事实上只要有一套3-8050通用工具包就能够在任何地点安装传感器，该工具包内有就地安装的详细说明。
1.1 面板安装1）面板式传感器的设计装配采用的是1/4 DIN的打孔机；对于表盘的人工切割，其上粘结的金属板片为安装指南。
各仪表间的推荐间距为1英寸。
2）装上仪表垫片，安装表盘。
3）推动仪表后部安装托架，直到卡扣扣上表盘边上的插销。
4）要取下仪表，或从前面除去临时性保护仪表的胶带，抓紧仪表的后部，不要松手，按下卡扣拔出即可。
前视侧视（就地安装式&面板安装式）2．产品说明产品概要：1）兼容电极：+GF+ SIGNET 3-28XX-1标准系列和认证系列电导率/电阻率电极2）精确度： 2%读数值3）外设：●等级：NEMA 4X/IP65正面●表壳：PBT●面板垫片：氯丁橡胶（Neoprene）●视窗：聚氨酯衬聚碳酸酯●键区：4键，硅树脂橡胶●重量：约325g（12盎斯）4）显示：●字母数字显示式2X16 LCD ●对比度：用户设置，5级●更新速率：1.8s电气参数：●电源：12-24VDC 10%，可调，最大80mA传感器输入范围：●电导率：0.01 —400000 S/cm●电阻率：10K cm — 100M cmTDS：0.023 — 200000 PPM (可调 S/PPM)●温度：PT 1000，-25 — 120℃（-13 — 248℉）；量程超过10M （低于0.1 S）时温度范围必须在20 — 100℃内●被动，独立，完全可调可逆转式4 — 20mA信号能各自输出电导率和温度●最大回路阻抗：最大50 @12V最大325 @18V最大600 @24V●更新速率：200ms●精确度： 0.03mA@25℃,24V开放式收集器输出，独立显示●最大50mA的衰减，最大上升到的电压30VDC●可编程项：●高低可调磁滞●脉冲运行（最大速率：400脉冲/分钟）环境条件：●运行温度：-10 —70℃（14 — 158℉）●存放温度：-15 —80℃（5 — 176℉）●相对湿度：0 — 95%，无冷凝●最大海拔：2000m(6562英尺)●绝缘类别：II●污染等级：2标准和认证：●CSA,CE,UL●免疫性：EN50082-2●放射性：EN55011，Class-B●在ISO9001和ISO14001标准下生产制造U.S.A.专利号#57083633. 电气接线警告：卸线前没有完全开启终端接线夹可能会永久性损坏设备。
