机械制图截交线(平面切割平面体)

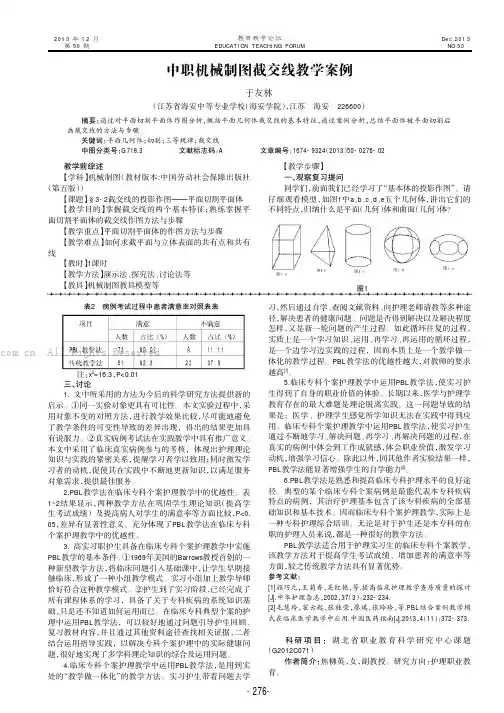

教学前综述【学科】机械制图（教材版本:中国劳动社会保障出版社（第五版））【课题】§3-2截交线的投影作图———平面切割平面体【教学目的】掌握截交线的两个基本特征；熟练掌握平面切割平面体的截交线作图方法与步骤【教学重点】平面切割平面体的作图方法与步骤【教学难点】如何求截平面与立体表面的共有点和共有线【教时】1课时【教学方法】演示法、探究法、讨论法等【教具】机械制图教具模型等【教学步骤】一、观察复习提问同学们，前面我们已经学习了“基本体的投影作图”。

请仔细观看模型，如图1中a 、b 、c 、d 、e 五个几何体，讲出它们的不同特点，归纳什么是平面（几何）体和曲面（几何）体？三、讨论1.文中所采用的方法为今后的科学研究方法提供新的启示。

①同一实验对象更具有可比性。

本文实验过程中，采用对象不变的对照方法，进行教学效果比较，尽可能地避免了教学条件的可变性导致的差异出现，得出的结果更加具有说服力。

②真实病例考试法在实践教学中具有推广意义。

本文中采用了临床真实病例参与的考核，体现出护理理论知识与实践的紧密关系，提醒学习者学以致用；同时激发学习者的动机，促使其在实践中不断地更新知识，以满足服务对象需求，提供最佳服务。

2.PBL 教学法在临床专科个案护理教学中的优越性。

表1~2结果显示，两种教学方法在巩固学生理论知识（提高学生考试成绩）及提高病人对学生的满意率等方面比较，P<0.05，差异有显著性意义。

充分体现了PBL 教学法在临床专科个案护理教学中的优越性。

3.高实习职护生具备在临床专科个案护理教学中实施PBL 教学的基本条件。

①1969年美国的Barrows 教授首创的一种新型教学方法，将临床问题引入基础课中，让学生早期接触临床，形成了一种小组教学模式。

实习小组加上教学导师恰好符合这种教学模式。

②护生到了实习阶段，已经完成了所有课程体系的学习，具备了关于专科疾病的系统知识基础，只是还不知道如何运用而已。

第三章基本立体的投影、截交线、相贯线§1立体的投影1．1平面立体的投影本节教学目标：掌握平面立体的投影特性和作图方法；掌握拉伸体的形成、投影及画法；熟悉平面立体表面中特殊位置的点、线的三面投影及画法。

重点：平面立体的投影特性及表面取点、取线的投影。

难点：平面立体表面中特殊位置处点、线的投影。

引入：通过对前面知识的学习已经知道，很多的机械零件都是由一些简单的基本形体组成，比如螺栓，我们可以将它分成正六棱柱、圆柱体和圆锥台三部分。

如果我们要绘制此螺栓的三视图，同学们都应该知道必须要绘制正六棱柱、圆柱体和圆锥台的三视图。

任何一个复杂的物体都可以看成由基本体组成，按组成基本体表面的性质进行分类，基本体可分为平面体和曲面体。

平面立体侧表面的交线称为棱线若平面立体所有棱线互相平行，称为棱柱。

若平面立体所有棱线交于一点，称为棱锥。

1.1.1棱柱的投影1. 以正六棱柱为例，分析平面立体的结构，（1）正六棱柱共有几个表面？有何关系？（2）正六棱柱共有几条侧棱？有何关系？提问：1）不同位置的投影有什么不同？2）应怎样放置最合理？提示：使尽可能多的表面和棱线处于特殊位置。

2.投影特性分析（1）投影分析：上、下两个底面——平行的两个侧面——其余的几个侧面（2）三面投影图分析（3）绘图步骤：1）建立投影面系；2）根据三等原则绘制三面投影；3）区分可见性。

3. 棱柱体的投影特性（重点：学生应掌握）（1）当棱柱的底面平行于某一投影面时，棱柱的投影在该面上为与底面相等的正多边形。

（2）另两面投影为几个相邻的矩形线框。

4. 棱柱表面取点、线重点：所取的点、线属于棱柱的哪个面上？进而再求三面投影。

***若点所在平面的投影可见，点的投影可见；若平面的投影积聚成直线，点的投影也可见。

例：例：已知四棱柱，试完成其Ｖ、Ｈ投影。

（图7-1）图7-1四棱柱的投影1.1.2棱锥的投影棱锥的投影是棱锥各顶点同面投影连线的集合。

1. 棱锥的定义2. 棱锥的形体分析（1）投影分析：下底面——顶点——其余的几个侧面（2）三面投影图分析（3）绘图步骤：1）建立投影面系；2）根据三等原则绘制三面投影；3）区分可见性。

画法几何及机械制图知识点全概括1.机械制图国家标准中图纸幅面按尺寸可分为A0、A1、A2、A3、A4共5种，图纸上有一个粗实线图框，作图只能在图框内进行，图框右下角有标题栏，标题栏需要填写图样名称、比例、材料等内容。

2.机械图样中图线的种类共15种，常用的有粗实线、细实线、虚线、单点划线、双点划线、波浪线、双折线等。

3.图样中字号为字体的高度，在1.8、2.5、3.5、5、7、10、14、20八种中进行选择，单位为mm，一般选择为3.5号。

4.图线有粗线和细线之分，宽度比为2:1，一般粗线选择为0.5或0.7mm，则细线一般为0.25或0.35mm。

5.机械图样中比例是指图形元素与对应的实物元素线性尺寸之比，分为原值比例、放大比例和缩小比例。

6.原值比例即按实物实际大小进行绘制的比例，为1:1；放大比例如2:1,5:1,10:1等；缩小比例如1:2,1:5,1:10等。

7.图样中不论采用哪种比例，尺寸数字均为零件的实际尺寸，不随比例选择的改变而改变。

8.机械图样中的汉字、数字和字母书写的基本要求是字体工整，笔画清楚，间隔均匀，排列整齐，字体、字号应一致，根据要求采用直体字或斜体字，斜体字与书写方向呈75°角。

9.尺寸标注是进行零件加工的依据，尺寸标注的基本要求是完整、准确、清晰，不得重复标注，不得漏标，布局要清晰合理。

10.一个正确的尺寸标注包含4部分：尺寸界线、尺寸线、尺寸终端、尺寸数字。

11.尺寸界线为标注的起始位置和终止位置，通常由轮廓线引出，为细实线；尺寸线一般与所标注的元素平行，为细实线；机械图样中尺寸终端为细长实心箭头；尺寸数字为阿拉伯数字，同一图纸中字号应一致，书写方向与尺寸线平行。

12.在直径或半径标注中，半圆或小于半圆圆弧标注半径；大于半圆或整圆标注直径。

半径符号为R，直径符号为φ；若为球面则需在R或φ钱标注S。

13.线性尺寸标注时，如果线段水平，则尺寸数字从左向右居中标注；如果线段竖直，则尺寸数字标注在尺寸线的左边，字头朝左；如果标注斜线，则数字应在尺寸线上方。
