比较器,电路转换

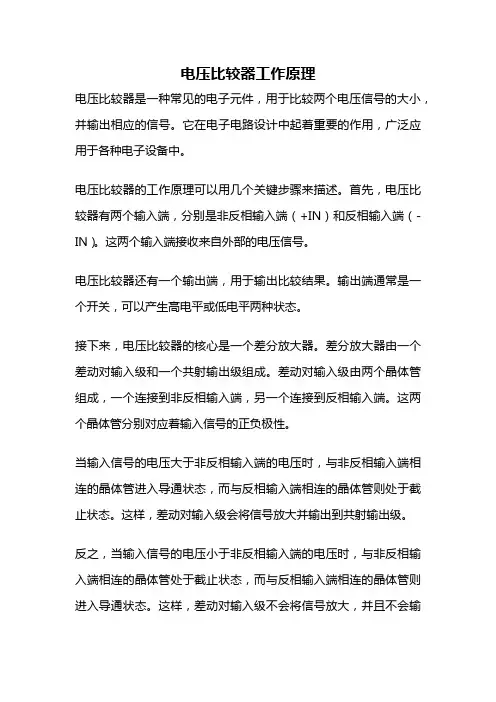

电压比较器工作原理电压比较器是一种常见的电子元件，用于比较两个电压信号的大小，并输出相应的信号。

它在电子电路设计中起着重要的作用，广泛应用于各种电子设备中。

电压比较器的工作原理可以用几个关键步骤来描述。

首先，电压比较器有两个输入端，分别是非反相输入端（+IN）和反相输入端（-IN）。

这两个输入端接收来自外部的电压信号。

电压比较器还有一个输出端，用于输出比较结果。

输出端通常是一个开关，可以产生高电平或低电平两种状态。

接下来，电压比较器的核心是一个差分放大器。

差分放大器由一个差动对输入级和一个共射输出级组成。

差动对输入级由两个晶体管组成，一个连接到非反相输入端，另一个连接到反相输入端。

这两个晶体管分别对应着输入信号的正负极性。

当输入信号的电压大于非反相输入端的电压时，与非反相输入端相连的晶体管进入导通状态，而与反相输入端相连的晶体管则处于截止状态。

这样，差动对输入级会将信号放大并输出到共射输出级。

反之，当输入信号的电压小于非反相输入端的电压时，与非反相输入端相连的晶体管处于截止状态，而与反相输入端相连的晶体管则进入导通状态。

这样，差动对输入级不会将信号放大，并且不会输出到共射输出级。

共射输出级会根据差动对输入级的输出信号来控制输出端的状态。

当差动对输入级输出高电平时，输出端会产生高电平；当差动对输入级输出低电平时，输出端会产生低电平。

通过以上的步骤，电压比较器可以实现对两个输入信号进行比较，并输出相应的结果。

它可以用来判断两个电压信号的大小关系，从而在电子电路中实现不同的控制功能。

电压比较器具有许多应用。

例如，在模拟电路中，它可以用来实现电压的阈值检测、电压的切换和电压的保护等功能。

在数字电路中，它可以用来实现数字信号的转换和逻辑运算等功能。

电压比较器是一种重要的电子元件，它通过比较两个电压信号的大小来实现不同的控制功能。

它的工作原理基于差分放大器和共射输出级的组合，通过输入信号的正负极性来判断输出端的状态。

运算放大器组成的电路五花八门，令人眼花瞭乱，是模拟电路中学习的重点。

在分析它的工作原理时倘没有抓住核心，往往令人头大.为此本人特搜罗天下运放电路之应用，来个“庖丁解牛"，希望各位从事电路板维修的同行，看完后有所斩获。

遍观所有模拟电子技朮的书籍和课程，在介绍运算放大器电路的时候，无非是先给电路来个定性，比如这是一个同向放大器，然后去推导它的输出与输入的关系,然后得出Vo=(1+Rf)Vi，那是一个反向放大器，然后得出Vo=—Rf＊Vi……最后学生往往得出这样一个印象:记住公式就可以了！如果我们将电路稍稍变换一下，他们就找不着北了！偶曾经面试过至少100个以上的大专以上学历的电子专业应聘者，结果能将我给出的运算放大器电路分析得一点不错的没有超过10个人！其它专业毕业的更是可想而知了。

今天，芯片级维修教各位战无不胜的两招,这两招在所有运放电路的教材里都写得明白，就是“虚短”和“虚断"，不过要把它运用得出神入化,就要有较深厚的功底了。

虚短和虚断的概念由于运放的电压放大倍数很大,一般通用型运算放大器的开环电压放大倍数都在80 dB以上.而运放的输出电压是有限的,一般在 10 V~14 V。

因此运放的差模输入电压不足1 mV，两输入端近似等电位，相当于“短路”。

开环电压放大倍数越大，两输入端的电位越接近相等。

“虚短”是指在分析运算放大器处于线性状态时,可把两输入端视为等电位，这一特性称为虚假短路，简称虚短。

显然不能将两输入端真正短路。

由于运放的差模输入电阻很大，一般通用型运算放大器的输入电阻都在1MΩ以上。

因此流入运放输入端的电流往往不足1u A，远小于输入端外电路的电流。

故通常可把运放的两输入端视为开路，且输入电阻越大，两输入端越接近开路。

“虚断”是指在分析运放处于线性状态时，可以把两输入端视为等效开路，这一特性称为虚假开路，简称虚断。

显然不能将两输入端真正断路.在分析运放电路工作原理时，首先请各位暂时忘掉什么同向放大、反向放大，什么加法器、减法器，什么差动输入……暂时忘掉那些输入输出关系的公式……这些东东只会干扰你，让你更糊涂﹔也请各位暂时不要理会输入偏置电流、共模抑制比、失调电压等电路参数，这是设计者要考虑的事情。

电路中的运算放大器与比较器的原理与应用在电子领域中，运算放大器（Operational Amplifier，简称Op Amp）与比较器（Comparator）是两个非常重要的电子元件。

它们在电路设计与应用中起着至关重要的作用。

一、运算放大器的原理与应用运算放大器是一种具有差分放大功能的电子放大器。

它通常由多个晶体管以及与之相连的电阻、电容等元件组成。

运算放大器的输出信号是其输入信号的放大倍数。

1. 基本原理运算放大器的基本电路结构由一个差分放大器和一个输出级组成。

它有两个输入端，称为非反相输入端（+）和反相输入端（-），以及一个输出端。

其基本工作模式是将输入信号放大，并输出一个与输入信号有相关性的信号。

2. 应用领域运算放大器在电路设计中有广泛的应用，包括：（1）信号放大：将弱信号放大至适当的电平，以便进行后续处理；（2）滤波器设计：根据不同的频率要求，设计低通、高通、带通等类型的滤波器；（3）振荡器设计：用于产生高频信号的振荡器电路设计；（4）比例控制与调节：用于控制系统，在反馈环路中起到稳定系统的作用。

二、比较器的原理与应用比较器是一种电子元件，用于将两个输入进行比较，并输出一个相应的逻辑电平。

它通常由运算放大器、基准电压和一个阈值元件组成。

1. 基本原理比较器的基本原理是将两个输入信号进行比较，并输出一个高、低逻辑电平。

当一个输入信号高于另一个输入信号时，输出为高电平，反之输出为低电平。

2. 应用领域比较器在电子领域中应用广泛，包括：（1）开关控制：将比较器的输出连接到开关控制电路中，根据两个输入信号的大小关系来控制开关的开关与闭合；（2）模拟电压转数字信号：将模拟电压通过比较器进行比较，并将结果输出为数字信号，用于数字电路的处理；（3）电压检测与监测：将比较器连接到电压检测电路中，用于监测输入电压是否超过设定值。

总结起来，运算放大器和比较器是电子领域中非常常见的电子元件，它们在电路设计与应用中功不可没。

【multisim】正弦波-三角波-方波转换电路要实现从正弦波到三角波再到方波的转换电路，可以使用集成运算放
大器（Op-Amp）和滞回器电路。

以下是实现该转换电路的步骤：
1. 正弦波至三角波的转换：将正弦波输入到一个比较器电路中。

比较
器电路由一个集成运算放大器和两个电阻组成。

其中一个电阻连接到
一个固定电压源，另一个电阻连接到一个可调电压源，可调电压源的
输出与正弦波输入相连。

比较器电路会将正弦波与一个参考电压进行
比较，并根据比较结果输出高电平或低电平。

通过调节可调电压源的
电压，可以改变比较器的输出电平，从而实现正弦波至三角波的转换。

2. 三角波至方波的转换：之前得到的三角波接入一个滞回器电路中。

滞回器电路也由一个集成运算放大器和两个电阻组成。

其中一个电阻
连接到固定电压源，另一个电阻连接到滞回器电路的输出端。

滞回器
电路会将三角波的波峰和波谷进行限幅，输出一个具有较高/低电平的
方波信号。

需要注意的是，电阻值的选择以及比较器和滞回器电路的参数设置，
都会影响转换电路的性能和效果。

可根据具体需求进行调整。

第8章 比较器与接口电路8.1 概述接口电路是联系芯片内部与外部信号的桥梁。

广义的接口电路是指模拟信号与数字信号的转换电路，如比较器，这是一种典型的大信号非线性电路，通常对两个输入信号的幅度进行比较，输出为高或低电平，以区别输入两种信号的相互关系及状态。

比较器的输出指明了电路所处具体工作状态的差异，因此可作为电路系统的控制信号，广泛应用于ADC等数模混合电路系统之中。

比较器共模范围，决定了电路能在不同的共模点下连续分辨出输入电压的差值，而比较器的阈值或门限决定了比较的精度，通常定义为使输出电压发生跳变的输入电压值，估算阈值主要应抓住输入信号使输出信号发生跳变的临界条件。

比较器的分辨率则决定了过渡区范围。

比较器传输延迟时间表示输入达到阈值后，输出状态改变的快慢程度此外，表征电路的瞬态响速度。

最后，噪声也是比较器的重要参数。

在相互比较的两种信号，原则上都可以高速变换，输出需高速输入的响应。

理想比较器的小信号带宽和大信号负载驱动能力均为无穷大，不存在速度的限制。

而实际比较器由于有限的带宽的驱动电流等因素的限制，响应速度受到限制。

因此速度性能的设计是比较器电路结构设计的关键因素之一。

通常，电路输出可直接接入同一类型负载电路的输入，之间无需接口。

对于不同类型的电路，由于信号电平范围和驱动能力等方面存在明显差异，因此无法直接连接，需要一个接口电路完成电平匹配。

因此，狭义的接口电路主要负责不同类型数字信号之间的联系或转换，包括负载驱动、端口保护，输入输出端口控制、逻辑信号电平转换等。

本章重点讨论电压比较器电路的基本原理，以及各类电路结构的特点，分析电路设计的关键因素，并介绍比较器的主要应用。

同时简要介绍数字接口电路的基本结构。

8.2 比较器结构与功能类型在实际应用系统中，对于相互比较的两个输入信号，其中之一通常是保持常数不变的基准信号V ref，另一个则是待比较的输入信号。

对于理想比较器，增益为A=ΔV o/ΔV i=V dd/0→∞，则输出状态在V i=V ref处发生跳变，过度区域ΔV i=0，没有精度损失。

如何设计简单的比较器电路比较器电路是一种用于将两个电压信号进行比较，并产生输出信号的电路。

在电子领域中，比较器电路被广泛应用于模拟信号处理、数字电路和自动控制系统等领域。

本文将介绍如何设计一种简单的比较器电路。

比较器电路的基本原理是将两个输入电压进行大小比较，并输出相应的电平信号。

比较器电路通常由一个差动放大器和一个输出级组成。

差动放大器负责将输入信号放大，而输出级则根据放大后的结果产生输出信号。

简单的比较器电路可以通过使用运算放大器来实现。

运算放大器是一种具有高增益、高输入阻抗和低输出阻抗的放大器。

在比较器电路中，将运算放大器的非反相输入端连接到一个参考电压源，将反相输入端连接到一个待比较的信号源。

当待比较信号的电压高于参考电压时，运算放大器输出高电平；反之，输出低电平。

设计简单的比较器电路需要考虑以下几个要点：1. 选择合适的运算放大器：根据实际需求选择适合的运算放大器。

常用的运算放大器有LM741、TL082等。

需要考虑供电电压范围、增益、带宽等参数。

2. 设置参考电压：参考电压确定了比较器的阈值。

可以使用电位器或分压电路来设置参考电压，使其可以根据需要进行调节。

3. 输入信号处理：待比较信号需要经过一定的预处理，以适应比较器的输入范围。

例如，使用电阻分压将待比较信号的幅值缩小，以确保输入电压不会超过运算放大器的工作范围。

4. 输出信号驱动：比较器的输出信号通常需要驱动其他电路或设备。

在设计中，需要确定输出信号的逻辑电平（高电平或低电平），并选择合适的输出级来实现电平转换和放大。

5. 考虑噪声和漂移：比较器电路在实际应用中需要考虑噪声和漂移的影响。

可以通过添加滤波电路和使用稳定性较好的元件来减小这些影响。

总结起来，设计简单的比较器电路需要选择合适的运算放大器、设置参考电压、预处理输入信号、考虑输出信号驱动和处理噪声漂移等因素。

合理地设计比较器电路可以使其在各种应用场合中正常工作，并满足特定的电压比较需求。

比较器的工作原理及应用1. 引言比较器是一种用来比较两个数值的电子元件，常用于电子工程和自动控制系统中。

它可以将输入信号与参考信号进行比较，然后输出一个相应的逻辑信号，用来表示两个信号之间的关系。

本文将介绍比较器的工作原理和应用场景。

2. 比较器的工作原理比较器的工作原理基于电压的比较。

通常，比较器有一个或多个输入端口和一个输出端口。

比较器根据输入端口的电压值与参考电压进行比较，并生成一个逻辑信号输出。

具体来说，比较器有以下几个基本的工作模式：2.1. 差分输入模式差分输入模式是比较器最常用的工作模式之一。

在这种模式下，比较器的两个输入端口分别连接两个输入信号，通常称为非反相输入和反相输入。

比较器将对这两个输入信号进行比较，并将结果输出。

2.2. 单输入模式在单输入模式下，比较器的一个输入端口连接输入信号，另一个输入端口连接参考电压。

比较器将输入信号与参考电压进行比较，并输出相应的逻辑信号。

2.3. 阈值模式阈值模式是一种特殊的比较器工作模式。

在这种模式下，比较器将输入信号与一个或多个预设的阈值进行比较，并输出一个逻辑信号。

3. 比较器的应用场景由于比较器具有高速、精确和稳定的特性，它在许多领域中都有广泛的应用。

以下是比较器常见的应用场景：3.1. 模拟信号处理比较器常用于模拟信号的处理。

例如，在音频处理领域，音频比较器可以用来判断音频信号的强度和频率，从而实现音频信号的增强或滤波。

3.2. 传感器接口比较器可以用于传感器接口电路。

当传感器输出的电压超过或低于一定的阈值时，比较器可以检测到并触发相应的动作，例如报警、自动控制等。

3.3. 电压监测比较器可以用于电源检测和电池管理系统中。

通过比较输入信号与预设的阈值，比较器可以判断电压是否处于安全范围，并触发相应的保护措施。

3.4. 数字信号处理比较器在数字信号处理中也有广泛的应用。

例如，比较器可以用于比较两个数字信号的大小，从而实现电子比较器、数字滤波器等。

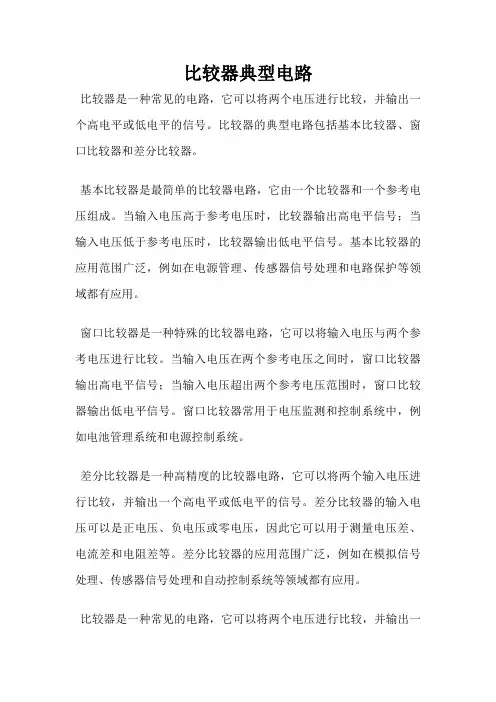

比较器典型电路
比较器是一种常见的电路，它可以将两个电压进行比较，并输出一个高电平或低电平的信号。

比较器的典型电路包括基本比较器、窗口比较器和差分比较器。

基本比较器是最简单的比较器电路，它由一个比较器和一个参考电压组成。

当输入电压高于参考电压时，比较器输出高电平信号；当输入电压低于参考电压时，比较器输出低电平信号。

基本比较器的应用范围广泛，例如在电源管理、传感器信号处理和电路保护等领域都有应用。

窗口比较器是一种特殊的比较器电路，它可以将输入电压与两个参考电压进行比较。

当输入电压在两个参考电压之间时，窗口比较器输出高电平信号；当输入电压超出两个参考电压范围时，窗口比较器输出低电平信号。

窗口比较器常用于电压监测和控制系统中，例如电池管理系统和电源控制系统。

差分比较器是一种高精度的比较器电路，它可以将两个输入电压进行比较，并输出一个高电平或低电平的信号。

差分比较器的输入电压可以是正电压、负电压或零电压，因此它可以用于测量电压差、电流差和电阻差等。

差分比较器的应用范围广泛，例如在模拟信号处理、传感器信号处理和自动控制系统等领域都有应用。

比较器是一种常见的电路，它可以将两个电压进行比较，并输出一
个高电平或低电平的信号。

比较器的典型电路包括基本比较器、窗口比较器和差分比较器，它们分别适用于不同的应用场景。

在实际应用中，我们可以根据具体的需求选择合适的比较器电路，以实现更加精确和可靠的电路控制和信号处理。

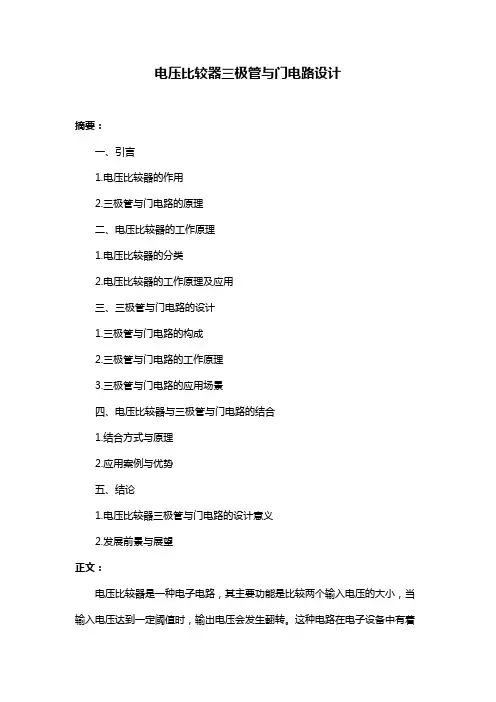

电压比较器三极管与门电路设计摘要：一、引言1.电压比较器的作用2.三极管与门电路的原理二、电压比较器的工作原理1.电压比较器的分类2.电压比较器的工作原理及应用三、三极管与门电路的设计1.三极管与门电路的构成2.三极管与门电路的工作原理3.三极管与门电路的应用场景四、电压比较器与三极管与门电路的结合1.结合方式与原理2.应用案例与优势五、结论1.电压比较器三极管与门电路的设计意义2.发展前景与展望正文：电压比较器是一种电子电路，其主要功能是比较两个输入电压的大小，当输入电压达到一定阈值时，输出电压会发生翻转。

这种电路在电子设备中有着广泛的应用，例如在自动控制、信号处理、计算机等领域。

三极管与门电路是一种基于三极管的逻辑门电路，其工作原理是通过控制三极管的导通程度来实现逻辑运算。

三极管与门电路具有体积小、成本低、功耗低等优点，因此在实际应用中有着广泛的应用。

电压比较器的工作原理是利用PN 结的电压特性，当输入电压达到一定阈值时，输出电压会发生翻转。

电压比较器可以分为正反馈和负反馈两种类型，其中正反馈电压比较器具有较高的增益和较快的响应速度，而负反馈电压比较器具有较低的增益和较慢的响应速度。

三极管与门电路的设计主要包括三极管的选型和电路连接。

首先需要选择合适的三极管型号，然后根据电路需求进行电路连接。

三极管与门电路的工作原理是通过控制三极管的导通程度来实现逻辑运算，例如与门、或门、非门等。

电压比较器与三极管与门电路的结合可以充分发挥两者的优势，实现更高效、更稳定的电路设计。

结合方式主要包括电压比较器与三极管与门的直接连接和通过逻辑门电路的连接。

这种结合方式可以应用于各种电子设备中，例如电源管理、通信系统、自动控制等领域。

总之，电压比较器三极管与门电路设计是一种具有广泛应用前景的电路设计方法。

通过深入研究电压比较器和三极管与门电路的原理与特性，可以为电子设备的设计提供更多的可能性。

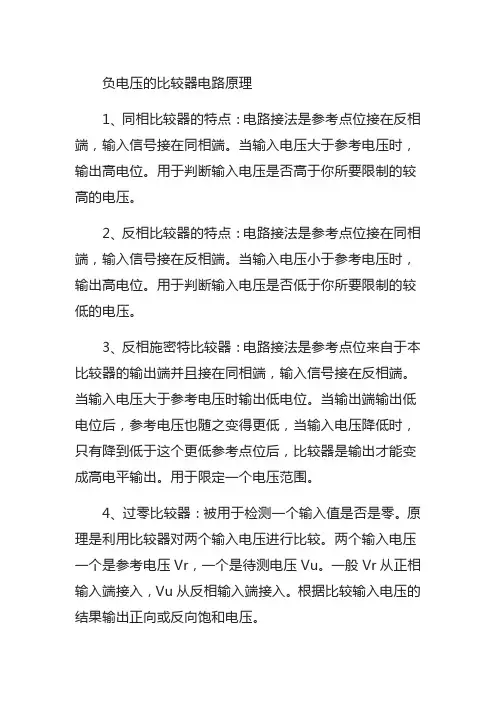

负电压的比较器电路原理
1、同相比较器的特点：电路接法是参考点位接在反相端，输入信号接在同相端。

当输入电压大于参考电压时，输出高电位。

用于判断输入电压是否高于你所要限制的较高的电压。

2、反相比较器的特点：电路接法是参考点位接在同相端，输入信号接在反相端。

当输入电压小于参考电压时，输出高电位。

用于判断输入电压是否低于你所要限制的较低的电压。

3、反相施密特比较器：电路接法是参考点位来自于本比较器的输出端并且接在同相端，输入信号接在反相端。

当输入电压大于参考电压时输出低电位。

当输出端输出低电位后，参考电压也随之变得更低，当输入电压降低时，只有降到低于这个更低参考点位后，比较器是输出才能变成高电平输出。

用于限定一个电压范围。

4、过零比较器：被用于检测一个输入值是否是零。

原理是利用比较器对两个输入电压进行比较。

两个输入电压一个是参考电压Vr，一个是待测电压Vu。

一般Vr从正相输入端接入，Vu从反相输入端接入。

根据比较输入电压的结果输出正向或反向饱和电压。

当参考电压已知时就可以得出待测电压的测量结果，参考电压为零时即为过零比较器。

用比较器构造的过零比较器存在一定的测量误差。

当两个输入端的电压差与开环放大倍数之积小于输出阈值时探测器都会给出零值。

5、电压比较器：可以看作是放大倍数接近“无穷大”的运算放大器。

电压比较器的功能：比较两个电压的大小(用输出电压的高或低电平，表示两个输入电压的大小关系)：当”+”输入端电压高于”－”输入端时，电压比较器输出为高电平；当”+”输入端电压低于”－”输入端时，电压比较器输出为低电平。

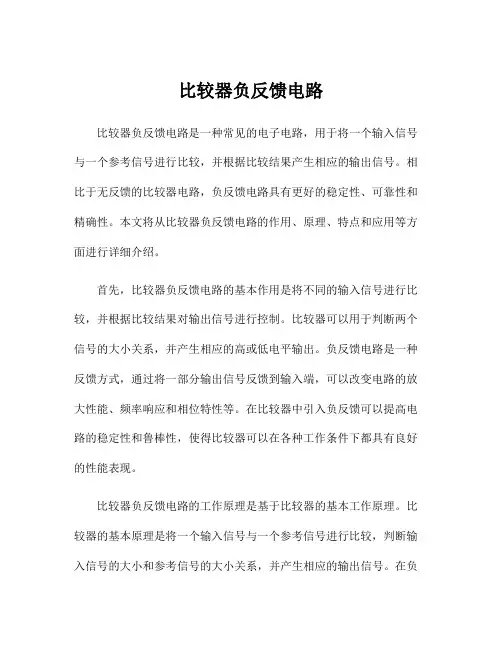

比较器负反馈电路比较器负反馈电路是一种常见的电子电路，用于将一个输入信号与一个参考信号进行比较，并根据比较结果产生相应的输出信号。

相比于无反馈的比较器电路，负反馈电路具有更好的稳定性、可靠性和精确性。

本文将从比较器负反馈电路的作用、原理、特点和应用等方面进行详细介绍。

首先，比较器负反馈电路的基本作用是将不同的输入信号进行比较，并根据比较结果对输出信号进行控制。

比较器可以用于判断两个信号的大小关系，并产生相应的高或低电平输出。

负反馈电路是一种反馈方式，通过将一部分输出信号反馈到输入端，可以改变电路的放大性能、频率响应和相位特性等。

在比较器中引入负反馈可以提高电路的稳定性和鲁棒性，使得比较器可以在各种工作条件下都具有良好的性能表现。

比较器负反馈电路的工作原理是基于比较器的基本工作原理。

比较器的基本原理是将一个输入信号与一个参考信号进行比较，判断输入信号的大小和参考信号的大小关系，并产生相应的输出信号。

在负反馈电路中，一部分输出信号被反馈到输入端，与输入信号进行比较。

根据比较结果和反馈信号的关系，比较器可以调整输出信号的幅值和相位。

负反馈电路通过调节反馈信号的大小和相位，控制输入信号和输出信号之间的比较关系，使得输出信号能够更准确地反映输入信号和参考信号的差异。

比较器负反馈电路具有许多特点。

首先，负反馈可以提高电路的稳定性和鲁棒性。

由于反馈信号抵消了部分输入信号的干扰和噪声，使得输入信号对电路的影响减少，从而增强了电路的抗干扰和抗噪声能力。

其次，负反馈可以改变电路的放大性能。

通过调节反馈信号的大小和相位，可以改变电路的增益、频率响应和相位特性等，以满足不同应用需求。

此外，负反馈还可以提高电路的非线性特性。

通过合理的负反馈设计，可以使得输出信号更接近于线性放大，减少非线性失真。

最后，负反馈还能够提高电路的精确性。

通过调节反馈信号，可以使得输入信号和输出信号之间的差异最小化，提高电路的精确度和准确度。

比较器负反馈电路有许多应用。

电路中的比较器设计与分析在电子电路设计中，比较器是一种常用的电路元件，用于比较输入信号，并产生输出信号以表示两个信号的关系。

比较器广泛应用于模拟电路和数字电路中，具有很高的实用性。

本文将介绍比较器的设计原理和分析方法，为读者提供一些有关电路中比较器的设计与分析的基本知识和技巧。

一、比较器的基本原理和分类比较器是一种电子设备，它的输入有两个或多个信号，而输出则是一个用于表示输入信号关系的二进制位。

比较器的基本原理是将两个输入信号进行比较，并产生相应的输出信号。

根据输入信号的类型和输出信号的形式，比较器可以分为模拟比较器和数字比较器两种类型。

1. 模拟比较器：模拟比较器适用于将输入电压信号进行比较，并产生相应的模拟输出信号。

模拟比较器的输出信号通常是一个连续变化的模拟电压信号，可以用于模拟电路中的各种应用，如比较两个模拟信号的大小、判断输入信号的高低电平等。

2. 数字比较器：数字比较器适用于将输入信号进行数字比较，并产生相应的数字输出信号。

数字比较器的输出信号通常是一个二进制位，用于表示两个或多个输入信号的大小关系。

数字比较器主要应用于数字电路或微处理器系统中，用于实现逻辑比较、数据排序和状态判断等功能。

二、模拟比较器的设计与分析模拟比较器是电路中常见的一种元件，用于对输入电压进行比较，并产生相应的输出电压。

常见的模拟比较器电路包括基本比较器、窗限比较器和振荡比较器等。

下面分别介绍这三种常见的模拟比较器电路的设计与分析。

1. 基本比较器：基本比较器是一种最简单的比较器电路，由一个比较元件和电压供应电源组成。

比较元件通常是根据输入电压产生不同输出电压的二极管或晶体管。

基本比较器的设计原理是根据输入电压与参考电压之间的关系，产生相应的输出电压。

2. 窗限比较器：窗限比较器是一种能够对输入电压进行范围限制的比较器电路。

窗限比较器通常由两个比较元件和两个参考电压组成，用于判断输入信号是否在指定的范围内。

窗限比较器的设计原理是通过比较输入电压与两个参考电压之间的关系，判断输入信号是否在指定的范围内，并产生相应的输出信号。

运算比较器电路全文共四篇示例，供读者参考第一篇示例：运算比较器电路是一种常见的电子电路，用于比较两个输入信号的大小，并输出一个相应的电压信号。

它被广泛应用于电子设备中的各种功能模块，如自动控制系统、传感器信号处理、数字信号处理等领域。

本文将介绍运算比较器电路的工作原理、特点、应用和设计方法。

一、工作原理运算比较器电路是由运算放大器和电阻网络组成的电路。

运算放大器是一种特殊的集成电路，具有高输入阻抗、高增益、低输出阻抗等特点。

它的工作原理是将两个输入信号分别连接到运算放大器的两个输入端，通过反馈电阻网络实现信号的比较和放大，最终输出一个比较结果。

在运算比较器电路中，通常将一个输入信号作为比较器的基准信号，另一个输入信号作为被比较的信号。

当被比较的信号大于基准信号时，输出信号为高电平；当被比较的信号小于基准信号时，输出信号为低电平。

通过这种方式，可以实现对输入信号的比较和判断。

二、特点1.高精度：运算比较器电路采用运算放大器作为比较器的核心组件，具有高增益、低漂移、高稳定性等特点，可以实现高精度的比较和判断。

2.快速响应：由于运算放大器具有高速度和快速响应的特点，运算比较器电路可以实现快速的信号比较和输出，适用于对输入信号的实时判断。

3.灵活性：运算比较器电路可以根据实际需求进行灵活设计和调整，可实现不同的比较功能和输出模式，满足不同应用场景的需求。

4.低功耗：运算比较器电路采用集成电路和低功耗元件设计，具有低功耗、高效率的特点，适用于电池供电和功耗敏感的应用。

5.可靠性：运算比较器电路具有简单、稳定、可靠的特点，具有抗干扰、抗干扰能力，适用于工业控制、仪器仪表和传感器领域。

三、应用领域1.模拟比较器电路：用于模拟信号的比较和检测，常用于电压比较、电流检测、阈值控制等应用。

3.自动控制系统：用于实现对输入信号的比较和判断，常用于自动控制、过程控制、传感器信号处理等应用。

4.信号处理系统：用于对输入信号进行滤波、增益、补偿等处理，常用于仪器仪表、音频处理、图像处理等应用。

运算放大器电路 比较器和正反馈比较器：开环结构如图1的电路所示，基本比较器电路是一个开环运算放大电路。

开环增益A 是运算放大器的一个重要特征，我们假定输出电压的两个极值为V 0V DD 和V EE ，输出电压可以表达为0(V A V V )+−=− (1.1)这里V 和V 分别代表同相端和反相端电压。

+−图1 基本同相比较器如图1中的电路，，。

当in V V +=ref V V −=0ref V =，对于的电压传输特性如图2所示。

0V in V图2 同相比较器的电压转换特性当，in V v >δ+0DD V V =；当，in V v <δ-0EE V V =。

v δ+和的值和开环增益v δ-A 的倒数成比例关系。

DDV v A =δ+ EE Vv A=δ+(1.2)运放线性区的范围为：，超出这个范围，运放工作在饱和区。

in v V v <<δ-δ+对于一个A 200000=、、10DD V V =10EE V V =−的实际运放，是一个非常小的电压。

因此，运放很容易就趋向饱和。

50v +−=δ+,-uV当，对于的电压传输特性如图3所示。

ref V 0>0V inV图3 参考电压不为零时的同相比较器的电压传输特性这里特性曲线向右移动，运放工作在线性段时的范围和以前一样，饱和电压还是ref V in V DD V 和。

EE V由于A 的值很大，电压范围[很小，假定开环增益为无限大，则不存在线性区。

图3的传输特性将变成图4所示，从图中我们能看到当电压在从一个饱和区域到另一个饱和区的跳变。

]v v δ-δ+，ref V图4 理想比较器如图5所示，比较器也可以采用反相输入的形式，输入电压接在同相端，参考电压接在反相端。

图5 反相比较器由于，相应的电压转换特性曲线如图6所示。

0(ref in V A V V =−)图6另外一种反相比较器的结构和它的电压转换特性如图7(所示。

过零比较器电路一、概述过零比较器电路是一种基本的电路，在电子工程领域中广泛应用。

它主要用于将交流信号转换为方波信号，同时可以实现信号的放大和滤波等功能。

本文将介绍过零比较器电路的原理、构造和应用。

二、原理过零比较器电路的原理基于两个基本元件：比较器和反相器。

比较器是一种将两个输入信号进行比较并输出高或低电平的电路，而反相器则是将输入信号进行反相输出的电路。

在过零比较器电路中，输入信号经过反相器后，被送入一个比较器进行比较。

当输入信号为正弦波时，其经过反相后变为负弦波，并与一个参考电压进行比较。

当负弦波与参考电压相等时，输出高电平；当负弦波小于参考电压时，输出低电平。

通过这种方式，我们可以实现对交流信号的转换和滤波功能。

同时，在实际应用中，我们还可以通过改变参考电压来调整输出方波信号的频率和幅值。

三、构造过零比较器电路通常由几个基本元件组成，包括反相器、比较器、参考电压源和滤波电路等。

下面我们将逐一介绍这些元件的作用和构造。

1. 反相器反相器是过零比较器电路中的一个重要元件，其作用是将输入信号进行反相输出。

反相器通常由一个晶体管或运放等构成，其输入端连接输入信号，输出端连接负载电阻。

当输入信号为正弦波时，经过反相器后变为负弦波，并送入比较器进行比较。

2. 比较器比较器是过零比较器电路中的另一个基本元件，其作用是将两个输入信号进行比较并输出高或低电平。

比较器通常由一个运放或差分放大器等构成，其正极连接反相器输出信号，负极连接参考电压源。

3. 参考电压源参考电压源是过零比较器电路中的一个关键元件，其作用是提供一个固定的参考电压来与输入信号进行比较。

参考电压源通常由稳压二极管、Zener二极管或分压网络等构成。

4. 滤波电路滤波电路是过零比较器电路中的一个重要组成部分，其作用是对输出方波信号进行滤波和放大。

滤波电路通常由一个电容和一个电阻构成，其输入端连接比较器输出信号，输出端连接负载电阻。

四、应用过零比较器电路在实际应用中有着广泛的应用，包括信号转换、信号放大和滤波等功能。

比较器补偿电路
比较器补偿电路是一种用于提高比较器性能的电路设计技术。

比
较器是一种电子设备，用于将两个电压进行比较，并输出相应的高低
电平信号。

然而，由于比较器中的晶体管存在失调、温度敏感性和功
耗等问题，导致其性能受限。

为了解决这些问题，比较器补偿电路被引入。

该电路可以校正由
于晶体管特性不匹配而导致的失调问题。

一种常见的补偿方法是将补
偿电流引入比较器的输入端，以抵消失调带来的影响。

补偿电流的大
小和方向可以根据晶体管的特性进行调整，以实现最佳的补偿效果。

补偿电路还可以解决比较器在不同温度下的性能变化问题。

由于
晶体管的特性受温度影响较大，比较器的输出可能会发生偏移。

补偿
电路通过引入温度补偿电流或电压来抵消温度变化引起的偏移，从而
保持比较器的准确性。

此外，补偿电路还能够改善比较器的功耗性能。

晶体管在工作时
会消耗一定的电力，而晶体管失调会导致功耗增加，进而影响设备的
效率和使用寿命。

通过补偿电路的精确设计，可以减小晶体管的功耗，提高设备的能效和可靠性。

总而言之，比较器补偿电路是一种重要的电路设计技术，能够提
高比较器的性能和稳定性。

通过补偿电流和补偿电压的引入，可以解
决比较器失调、温度变化和功耗增加等问题。

在电子设备的设计和制
造中，合理应用比较器补偿电路，能够有效改善电路性能，提高设备的可靠性和效率。
