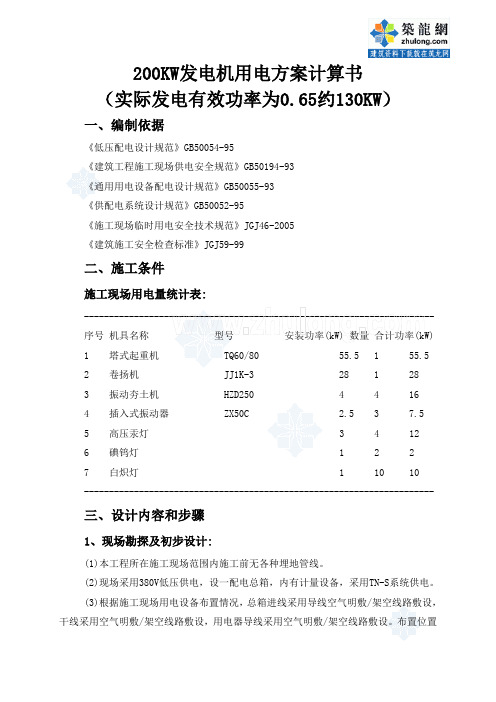

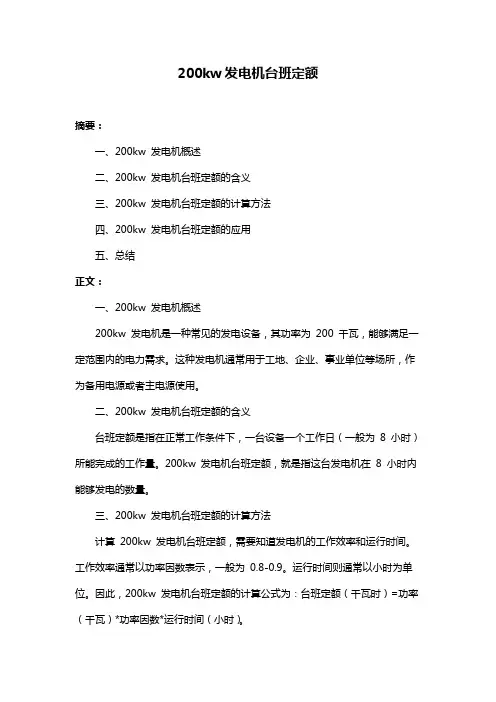

柴油发电机组配置及技术参数要求；200KW柴油发电机组
500KW柴油发电机组技术附件 一、基本要求 1、功率要求：常用功率≥500KW，柴油发电机组。 2、配置要求：柴油机为无锡万迪WD287TAD56；发电机为上海领驭KHI500-14单支点电机。 自动化控制屏为洛阳星光FDKZ8500,不含ATS开关。 自动充电模块为凯讯KB6A。 自动恒温水套加热器为洛阳星光2KW*2个 启动电瓶及连线1套；消音器1套；标准备件箱1套；油箱1个；技术资料1套。 3、服务要求： 提供操作人员现场操作培训； 提供一小时紧急事件反应及8小时到达现场处理的承诺； 提供一年或更多的免费质量保证期； 提供两年(或300小时)所需或更多的常用备品备件； 本机组须有防震功能； 包安装、调式（交钥匙工程）。 4、质量要求：符合或超越下列国家或国际标准 GB/T2820 往复式内燃机驱动的交流发电机组 IS08528 往复式内燃交流发电机组 IS03046 往复式内燃机 BS5514 往复式内燃机规范.性能 二、参数要求 1、基本要求
输出电压：三相四线交流输出，400V/230V，50HZ，0.8PF（滞后） 稳态电压偏差：≤±1%； 稳态频率偏差：≤±0.5%； 瞬态电压偏差范围：≤+20%，≤-15%； 瞬态频率偏差范围：≤+10%，≤-7%； 电压恢复时间：≤1S（电压±3%）； 频率恢复时间：≤3S； 上述参数要求应提供发电机组的出厂检测报告，部分参数应提供现场试机报告。 三、功能要求 1、控制功能基本要求： ·本地手动/自动启动、停机 ·紧急停机控制 ·盘车自动控制 ·柴油机转速控制 ·发电机频率控制 ·发电机电压控制 2、保护功能基本要求： ·润滑油压过低报警/停机 ·冷却液温度过高报警/停机 ·柴油机超速停机 ·柴油机转速信号丢失停机 ·柴油机启动失败和盘车失败停机 ·蓄电池电压过低/过高报警 3、显示功能基本要求：
30KW柴油发电机组技术参数 机组规格30（GF）频率50（HZ） 额定功率30（KW）额定电流54（A） 额定容量37.5（KVA）额定电压400/230（V） 额定转速1500（r/min）功率因数0.8滞后 使用环境：1、大气压力：100Kpa 2、环境温度：25℃3、相对湿度：60% 机组在一定的三相对称负载下，在其中一相上再加25%额定功率的电阻性负载，但该相的总负载电流不超过额定值时，能争产工作；线电压的最大或最小值与三相电压平均值差不超过三相电压平均值的5%；机组的空载电压整定范围不小于95%－１０５%额定电压。 电压频率 稳态调整 率%瞬态调整 率% 稳定时间 S 波动率%稳态调整 率% 瞬态调整 率% 稳定时间 S 波动率% ≦±2.5≦±10≦±1.5≦±0.5≦±5≦±7≦±5≦±0.5 机组具有高强度公共底盘，底盘上有吊耳，机组重心在吊耳中间，便于起吊和汽车载运。 发动机参数 东风康明斯4BT3.9-G2 发动机型号东康4BT3.9-G2 生产厂家东风康明斯发动机有限公司 常用功率30（KW）备用功率40KW 额定转速1500（r/min）机油消耗率0.4g/kw.h 气缸数直列4满负荷耗油量 3.1㎏/h 缸径X行程105×120（㎜）起动电流200a 排量 3.9（L）压缩比16.5：1 冲程四冲程调速方式机械或电子调速 冷却方式水冷起动时间≦5S 启动方式24V直流电启动 机组重量800㎏ 机组尺寸2030×838×1245（㎜×㎜×㎜） 电机技术参数 电机型号TFW2－30－4生产厂家上海科浦电机有限公司 额定功率30KW额定电流54A 额定容量37.5KVA励磁方式无刷自励 额定转速1500r/min额定电压400/230V 频率50HZ功率因数0.8滞后 相数与接法三相四线效率95%
柴油机 ******************************************************************************************************** *** ※功率说明 额定功率它适用于替代市电在变化的负载下无时间限制地供电。对于变化的 负载而言，平均每12 工作小时有一个小时可以有10%的超载能力，但每年超载运行 累计不超过25 小时。每 250 工作小时变化的负载不可超过额定功率的70%，每年在100%额定功率下运行累计不可超过500 小时。 备用功率相当于在正常电源中断时运行连续发电的功率。它适用于在建立良 好电网的地区，市电断电的情况下，在变化的负载下提供备用功率。此功率没有超 载能力。每年在 100%额定功率下运行累计不可超过 25 小时。每年累计运行时间不可超 过 200 小时，发动机最多使用 80%的负载因素。 ※功率修正 发动机功率依据ISO3046 标准大气条件， 100kpa 大气压， 25℃进气温度及30%相对温度来设定。如果现场条件与标准条件不同，则必须按照相应的发动机功率修正 程序修正发动机的输出功率。 修正程序考虑到海拔高度、相对温度和环境温度等负面影响，来降低相对于标准大气状态下的发动机最大 输出功率。若不修正，可能导致排气温度升高、排烟量增加及涡轮增压器转速升高。 ※负载承受特性 机组在突然加载时，发动机必须有足够的频率恢复能力。频率下降反应主要取决 于涡轮增压器的惯性，其次是燃油系统。 ※冷却系统 大皇冠柴油发电机组标准配置采用自带风扇闭式循环液体冷却方式。其冷却系统 循环回路包括水泵、发动机缸体与盖内的水管、节温器、节温器体与水泵间的旁通 管、散热水箱、管路和软管扩机油冷却器。 对于非标准机组，如分体散热水箱型机组，水箱散热器由热交换器代替，同时还有补充水箱和远程冷却 风扇等，如远程冷却风扇安装位置相对较高，还应增加过渡水箱，以防止热交换器因内压大而损坏。
技术要求-柴油发电机 1.一般要求 1)须按施工图纸相关技术参数，选取及配置合适的设备，满足本工 程的使用功能。（图纸中各设备数量为暂定，最终投标时以施工图纸及机电安装的合同为准） 2)厂商须根据图纸进行深化设计。 3)须保证所提供设备为原厂生产的全新合格产品。 4)有关设备，无论在运送、储存及施工安装期间，应采取正确的保 护设施，以确保设备在任何情况下不受破损。 5)相关设备及配件上须附有原厂标志铭牌、指示、警告标识等，所 有标识必须具有中文表示，容应符合国家有关规定，材料应为耐腐蚀、耐磨的金属材料，且须牢固附着于货物显著位置处。6)整套柴油发电机组及配套部件的供货，现场安装及调试。通过当 地有关部门（环保、电力、消防）的验收并获取准用证。 7)所报价设备需满足本项目荷载、进风、排风、排烟、消音等要求， 保证任何情况下均能正常运行。 2.质量保证
1)制造厂家须具有生产及安装同类型设备的经验，且所提供的设备 必须为常规定型产品，技术成熟，运行可靠，并具有五年到十年或以上成功运行的记录。 2)供货商须在本工程所在地有售后服务中心，保证及时为用户提供 完善的技术和售后服务。 3)所提供设备要求为厂家自有系列产品，不接受厂家收购或并购系 列产品。 4)设备设计、制造、安装、调试和验收须符合相符的中国或国际认 可的规及标准。如规/规程/标准之间存在不同之处，应选择较严格或标准较高者；有更新的标准规版本，当采用最新的版本。当技术要求与图纸出现矛盾时，应遵守较高标准要求，最终解释权归业主所有。 3.资料呈审 1)设备交货时需提供发动机、发电机原产地证明及进口报关凭证。 2)应提供完整的产品技术说明书及相关技术资料。 3)厂商应真实有效地提供技术偏离表，附于报价文件中。 4)如业主认为所提供的技术资料不能满足需要时，业主有权提出补 充要求，厂商应按要求免费提供所要补充的技术资料。 4.产品要求 1)具体性能要求如下：
雅通机电设备，柴油发电机动态不间断ups 一、对柴油发电机组的技术要求 发电用柴油机多数为通用型或其他机型的变型，可用于移动式、固定式和船用发电机组，其技术特点及要求如下： (1)频率稳定。为保证频率稳定性，要求安装灵敏度较高的全程式调速器。要求瞬时调速率δ1≤7%～10%，稳态调速率δ2≤5%，转速波动率Ψ≤±0.5%。常见的机械离心式调速器、液压调速器、电液调速器，过渡到应用电子调速器。一般机械调速器精度等级为3，静态调速率为5%；而电子调速器精度等级为l，静态调速率为2%。 (2)要求平稳性好，不均匀度小(ε≤05%～033%)。所以一般采用多缸机或较大的飞轮。 (3)可靠性高，具有长期连续工作的能力。应急备用发电机组或无人值守发电机组要求安全连续运行时间在500h以上。国外柴油机的平均无故障时间可以达到2500～5000h。 (4)噪声低。在距机组柴油机和发电机机体1m处的噪声声压平均值：机组功率≤250KW 时，噪声≤102dB(A)；机组功率>250KW时，噪声≤108dB(A)。低噪声机组在距机体1m处的噪声声压值可达到≤65dB(A)。 (5)较大容量的发电机组及应急备用发电机组必须有自动起动、自动加减负载、自动停机等多种自动控制功能。 6)坑道内使用的发电机组要注意对发电机组进行排气净化。尽量采用低噪声和低排放机组。普通机组必须加装排气净化和降噪装置。 二、柴油发电机组的配套特点 发电机组主要技术性能有：稳态电压调整率δu、突加突卸负载时瞬态电压调整率及恢复时间、起动异步电动机的能力、无线电干扰允许值等多种指标。这里着重介绍两种性能指标。 发电机的电压调整范围为95%～105%额定电压。当发电机电压整定在95%或105%额定电压时，发电机从空载到额定负载的功率因数应在1.0～0.8(迟后)之间变化，并且三相电流平衡；柴油机转速变化率规定值(一般为5%，即空载时为105%额定转速，满载时为额定转速)变化时，电压变化值与整定电压之比的百分数称为稳态电压调整率。根据机组使用要求不同，有±1%、±25%、±3%、±5%、4种指标，也可以提出更高要求。 当电机突加负载时，其端电压将瞬时降低；突卸负载时端电压将瞬时升高，均需经一定的时间才能恢复至规定值。这种最大瞬时值与标定值之差与标定电压之比的百分数称为瞬态电压调整率。瞬态电压调整率及恢复时间与下列因数有关：负载性质及大小、励磁系统的强
柴油发电机组的主要技术数据 身为柴油发电机组厂家专业的维修人员，必需要掌握机组的主要技术数据，了解和掌握了才能正确地按技术要求维修柴油发电机组。 下面列举了柴油发电机组的主要技术数据： 1、额的电压U： 柴油发电机组的除了高压的外基本都是三相四线制的，电压一般在400V/230V，标示三相电压为400V。单相为230V。 2、额的电流I： 是柴油发电机组运行允许长时间带负载的电流。 3、额定功率因数cos觯o 一般的柴油发电机组的功率因数都是滞后，也就是三相发电机功率因数为0.8（滞后），单相发电机功率因数为0.9（滞后）和1.0。 4、额定功率P（KW）或S（KV.A）：
首先一般情况下的柴油发电机组都是按KW来计算也就是P代表的是发电机输出的有功功率（P=√3*I*U*cos觯琒代表的是发电机的视在功率（S=√3*I*U）。 5、额定频率： 按照国际相关规定工频机组为50Hz，中频机组为400Hz。 6、额定转速n： 柴油发电机正常运行时的转速，目前，三相发电机组比较普遍的四1500r/min，单相发电机组使用的一般在3000r/min。 7、额定励磁电流I： 励磁电流也就是交流发电机在额定负载条件时，励磁绕组所通过的直流电流。 8、额定励磁电压Uf： 交流发电机组额定励磁电流时在励磁绕组上加的直流电压。
9、发电机型号： 同步交流发电机是按照不同的结构和不同的用途制成不同的系列，每种系列用一种型号表示。 下面举例说明： 发电机型号：TFE2315M21-4 其中TF—表示的是同步发电机。 E2—结合国内外先进技术的无刷发电机系列 315—机座中心高度，315代表315cm。
汽轮发电机主要技术参数 汽轮发电机型号QF-3-2，容量3000千瓦，转速3000转/分，极数2，频率50，功率因数0.8电压6300伏，电流343.7安，接法星形，励磁电压71.3伏，励磁电流221安，效率96.74％，发电机旋转方向（从发电机定子引出线端看）逆时针。 第一、 1.绕线绝缘电阻 定子绕组 A相对地300兆欧， A相对B相2500兆欧 B相对地300兆欧， B相对C相2500兆欧 C相对地300兆欧， C相对A相2500兆欧 测量绕组温度27.5℃转子绕组对地200兆欧，测量绕组温度30℃ 2.绕组直流电阻 绕组温度在75℃时 定子绕组D1-D4相0.065466欧，D2-D5相0.06566欧，D3-D6相0.065779欧 转子绕组0.25993欧 3. 5.线匝绝缘试验空载方式额定转速下9060伏维持1分钟 6.短时过电流试验 7.绝缘电气强度试验 定子绕组用频率50交流电压13600伏各相间及对地进行试验，维持1分钟 转子绕组用频率50交流电压1500伏各相间及对地进行试验，维持1分钟 8.定子铁心损耗试验 硅钢片压装总重量4408.8公斤，硅钢片轭部总重量3791.5公斤 定子铁心沿磁通方向的截面积1611.25平方公分 压装后铁心单位损耗（在磁密10000高斯时）1.297瓦/公斤 9.发电机参数 Xa=10.11％ X2=10.11％ X0=4.547％ Xa”=10.13％ Xa’=16.63％Ta”=0.02566秒 Ta’=0.319秒 Xs=9.67％ Tao’=3.63秒 第二、 1.转子风叶超速试验及交流阻抗的测定 （1）转子超速试验前期的测量：测量是温度30℃转子绕组对轴身绝缘
附件1 技术规范 1 技术规范 1.1总则 1.1.1 本规范书适用于柴油发电机组及其附属设备，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.1.2 招标方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。对国家有关安全、环保等强制性标准，必须满足其要求(如锅炉与压力容器、高电压设备等)。 1.1.3 如未对本规范书提出偏差，将认为投标方提供的设备符合规范书和标准的要求。偏差(无论多少)都必须清楚地表示在投标文件中的技术差异表中。 1.1.4从签订合同之后至投标方开始制造之日的这段时期内，招标方有权提出因规程、规范和标准发生变化而产生的一些补充修改要求，投标方应遵守这些要求。 1.1.5投标方须执行本规范书所列标准。有矛盾时，按较高标准执行。 1.1.6投标方对柴油发电机组及其附属设备负有全责，即包括分包(或采购)的产品。 1.1.7投标方应具有销售、设计、制造与招标设备相同或相近设备（与300MW及以上燃煤发电机组配套）且至少与4台机组（不少于2个电厂）配套，具有三年以上良好的运行实践，在安装调试运行中未发现明显的设备质量问题，并有合同或用户证明文件。 1.1.8本工程采用KKS编码标识系统，投标方供货范围内所有设备及其部件、阀门、管道、控制设备及I/O点等均在最终版的图纸及货物上标明其KKS编码，具体的编码原则和区段由设计院提供和确认。 1.1.9本规范书未尽事宜，由双方协商确定。 1.2 工程概况 大唐略阳发电有限责任公司位于陕西省略阳县菜子坝，始建于1968年，原装机20万千瓦（2×2.5＋3×5万千瓦），共5台机组。2005年，大唐略阳发电厂（1×330MW）技改工程（技改
发电机组各技术参数名词解释 发电机组的工作环境：环境条件（环境温度：；环境湿度：；海拔高度：；）和地理条件（o 普通平原地区o沙漠干燥地区o风沙多地区o潮湿盐雾地区等） 一、发电机组主要技术参数 1、机组型号：发电机组的命名编号 柴油发电机组型号排列和符号含义 其中符号和数字代表的型号含义如下： 1---输出额定功率（KW），用数字表示。 2---输出电压种类G代表交流工频；P代表交流中频；S代表交流双频；Z代表直流。 3---发电机组类型；F代表陆用；FC代表船用；Q代表汽车用；T代表挂车用（如拖拉机）。 4---控制特征，缺位为手动（普通型）机组；Z代表自动化机组；S代表低噪声机组；SZ代表低噪音自动化机组。 5---设计序号，用数字表示。 6---变型代号，用数字表示。 7---环境特征，缺位普通型；TH代表湿热型。 例：120GFSZ1：代表输出额定功率120KW、交流工频、陆用、低噪声、设计序列号为1的自动化柴油发电机 组。 其他发电机组型号排列和符号含义 如：?500GF1-3RW 500GF-RZ? 400GF-PT ???500——发电机组的标定功率 ???G——工业频率，50HZ ???F——发电机组的简称 ???1—发电机组序列号 ???3—第三次变型 ???R——采用热交换器冷却 ???P——配套（风扇、水箱） ???PW——配套卧式水箱 ???W——瓦斯发电机组 ???Z——沼气发电机组 ???J——焦化发电机组 ???T——天然气发机组 ???Fm——发生炉煤气 2、控制屏型号 3、视在功率(KVA)：机组容量,kVA是设备的输出容量，等于网络端钮处电流、电压有效值的乘积，而有效值能 客观地反映正弦量的大小和他的做功能力，因此这两个量的乘积反映了为确保网络能正常工作，外电路需传 给网络的能量或该网络的容量。1KW有功功率=视在功率。 ?单口网络：只有两个端钮与其它电路相连接的网络，称为二端网络。当强调二端网络的端口特性，而不关心网络内部的情况时，称二端网络为单口网络，简称为单口(One-port)。 4、额定功率(KW/KVA)：是指该台发电机在可变负载情况下长期安全运行的最大输出（有功）功率。额定（有 功）功率（kw）＝常用功率=柴油发动机标定12小时功率（kw）×。 ?柴油发电机组的额定功率指12小时可连续运行的功率。主要为：160～1500kW； ?燃气发电机组的额定功率主要为：20～700kW
30KW扬动防雨箱发电机组技术参数 1、发电机组主要参数 机组型号：ZSYD-30GF 额定功率：30KW/37.5KVA 额定电压：400V/230V 额定电流：54A 额定频率：50Hz 额定功率因素：COS=0.8滞后 稳态电压调整率：≤±0.5% 瞬态电压调整率：≤-15%/ +20% 电压稳定时间：≤1.5sec 电压波动率：≤0.5% 电压波形失真度≤8% 稳态频率调整率：≤3% 瞬态频率调整率：≤10% 频率稳定时间：3sec 频率波动率：≤0.25% 满载燃油耗量：215g/kw.h 开架机组外形尺寸（mm）: 1450*720*1200 开架机组重量：650KG 防雨箱机组外形尺寸（mm）1800*1000*1600 防雨箱机组重量：1100KG 2、柴油机主要参数 品牌：扬动 柴油机型号：YSD490ZLD 额定功率：32KW/40KVA 类型：四冲程，直接喷射压燃式 冷却方式：自带风扇水箱强制闭式循环水冷却 排列型式：直列型 气缸数：4缸 缸径*行程：90mm*100mm 排量： 2.534L 机油容量：12L 转速：1500r/min 转速调节：机械调速 启动方式：DC24V 电启动 3、发电机主要参数 发电机品牌：上海领驭 产地：江苏 发电机型号：KHI-30 类型：封闭、防滴自通风保护、自励磁、自调节、带
自动电压调节器的旋转无刷同步发电机相数接法：Y型，三相四线 绝缘等级：H级 温升：H级 防护等级：IP22 额定频率：50HZ 额定功率因数：0.8（滞后） 额定电压：400/230V 额定转速：1500r/min 励磁方式：无刷自励磁 4、机组组成部分 1）柴油机 2）发电机 3) 普通柜 4）防雨箱 6、参考图片 扬动发电机组
第三部分技术规格及要求 本次招标采购设备为柴油发电机组，投标方应根据招标文件所提出的设备技术规格和服务要求，综合考虑设备的适应性，选择具有最佳性能价格比的设备前来投标。希望投标方以精良的设备、优良的服务和优惠的价格，充分显示你们的竞争实力。 二、设备需求一览表 序号货物名称数量交货期目的地 1 柴油发电机组2套 接业主通知30天内 交货玉环县第二人民医院整体迁建工程工地 2 控制系统2套 3 全自动并机柜2台 4 发电机房的降噪工程1项 5 中间储油箱设备4T 1套 6 投标商须提供的其他资料 三、柴油发电机组主要技术参数 序号项目技术性能及参数 1 品牌要求：柴油发电机组为进口品牌国内组装，柴油机推荐品牌：康明斯、珀金斯、奔驰。发电机推荐品牌：斯坦福、马拉松、利莱森玛。欢迎其他能满足本项目技术性能的产品参与。 2 机组*额定功率（KW）≥800 *备用功率（KW）≥880 额定转速（r/min）1500 额定电压（V）400/230 额定电流（A）1443 额定频率（HZ）50 额定功率因数0.8 调压方式DVR自动调节机油消耗率（g/lkw.h）≤3.0
燃油消耗率（g/lkw.h）≤210 电压整定范围（±%）10 稳态电压偏差（稳态电压调整率±%） 1 电压波动率（%）0.4 电压不平衡度（%）≤1 冷热态电压变化（±%）≤1 输出电压波形畸变率（%）≤2 不对称负载下的线电压偏差（±%）≤5 100%突减功率下的瞬态电压偏差（%）+20 突加功率下的瞬态电压偏差（%）-15 电压恢复时间（S）≤0.5 频率降（%）0-3 稳态频率带（频率稳态调整率%）≤2 相对频率整定下降范围（%） 2.5 相对频率整定上升范围（%） 2.5 相对的频率容差带（%） 2 频率波动率（%）0.5 100%突减功率下的瞬态频率偏差（%）+5 突加功率下的瞬态频率偏差（%）-5 频率恢复时间（S）≤1 绝缘电阻（MΩ）≥2 工频1min耐受电（V）1500 机组环境噪音（dba）≤90 机组重量（t）7.8 外形尺寸（长*宽*高）4600×1800×2200 3 柴油机型号及生产厂投标单位填写缸数/排列12缸 最大功率（KW）≥970 额定转速（r/min）1500 冷却方式空空中冷启动方式24V电启动燃油型号0#（常温）燃油消耗率（g/kw.h）≤210 排量（L）37.8 缸泾/行程159/159mm 燃油喷射方式直喷 调速方式电子调速
稳态频率调整率: ≤±2%（固态电子调速器）电压波动率:≤±%（负载功率在25-100%内渐变时） 频率波动率:≤%（负载功率在0-25%内渐变时） c)柴油发电机组在空载状态,突加功率因数≤（滞后）、稳定容量为的三相对称负载或在已带80%Pe的稳定负载再突加上述负载时,发电机的母线电压秒后不低于85%Ue。发电机瞬态电压调整率u≤-15%~+20%，电压恢复到最后稳定电压的±3%以内所需时间不超过1秒,瞬态频率调整率≤5%（固态电子调速器）,频率稳定时间≤3秒。突减额定容量为的负载时，柴油发电机组升速不超过额定转速的10%。 d）柴油发电机组在空载额定电压时，其正弦电压波形畸变率不大于3%,柴油发电机组在一定的三相对称负载下，在其中任一相加上25%的额定相功率的电阻性负载，应能正常工作。 发电机线电压的最大值（或最小值）与三相线电压平均值相差不超过三相线电压平均值的5%，柴油发电机组各部分温升不超过额定运行工况下的水平。 应答：满足要求。 4.4.4控制功能 柴油发电机组属于无人值守电站,控制系统具有下列功能： a)保安xx线电压自动连续监测。 b)自动程序起动,远方起动,就地手动起动。 c)柴油发电机与保安段正常电源（3台断路器）同期并网功能。 d)运行状态的柴油发电机组自动检测、监视、报警、保护。 e)厂用电源恢复后远方控制、就地手动、机房紧急手动停机。（详见逻辑附图）f)蓄电池自动充电,具有自动内外部切换功能及蓄电池电压监测。买方提供不小于W的380VAC供电电源。g)预润滑、润滑油预热,xx预热。
h)发电机空间加热器自动投入功能。 应答：满足要求。模拟试验功能 柴油发电机组在备用状态时,模拟保安段母线电压低至25%Ue或失压状态,能够按设定时间快速自起动运行试验,试验中不切换负荷，柴油发电机应具有按预先设定的带负荷百分比自动分担负荷的功能。但在试验过程中保安段实际电压降低至25%时能够快速切换带负荷。 应答：满足要求。 柴油发电机组的性能及结构要求 运行要求 柴油发电机组能在100小时内连续满容量运行。柴油发电机组能通过运行方式选择开关,选择柴油发电机组所处状态。运行方式选择开关有下列四个位置即“自动”、“试验”、“手动”、“零位”。柴油发电机组正常处于准起动状态即“自动”状态。自起动时间<10秒。 应答：满足要求。 起动要求 保证柴油发电机组自起动快速性和成功率,保证柴油发电机组正常处于热态,采取对柴油发电机组冷却水,润滑油的预热和预供手段。 柴油发电机组的起动方式为电起动。电起动方式的电源,采用全密封免维护阀控铅酸蓄电池（容量400AH）,蓄电池的浮充装置具备在线小电源浮充和快速充电的两种自动充电功能。 蓄电池的容量满足连续起动15次的用电量要求。 应答：满足要求。 电气接线要求 一次接线
柴油发电机组系统技术要求 一、项目概述 1.1常州市排水管理处： 1.2柴油发电机组主用200KW 1套及配套、附属设备，运抵招标人工地现场，负责安装调试，直至验收合格，交付招标人使用。 1.3机器中除主机外,还应包括烟道消声器等。 1.4以下情况机组保护自动停机并报警：速度传感器无信号、充电故障、高水温、低油压、超速等。此项功能报价须含在总价中。 1.5发动机：东风康明斯6LTAA8.9-G2; 1.6发电机：无锡斯坦福UCDI274K1 1.7主要部件采用合资或国产品牌. 二、技术要求 2.1招标设备清单： 2.1.1招标设备名称：柴油发电机组供电系统。 2.1.2柴油发电机组内容包含：静音箱、柴油发动机、发电机、全套排气系统（包括所有消声器、波纹管、弯管）、底座油箱、排烟系统、各种附件和控制器的控制板、直流电起动系统、冷却系统、蓄电池、浮充等。整机符合BS4999、BS5000、BS5514、IEC60034、VDE0530、NEMA MG-1.22标准。 2.2主要技术参数： 2.2.1常用额定功率：200KW 2.2.2额定电压：380V 2.2.3频率50HZ 2.2.4功率因数0.8（滞后） 2.2.5稳态电压调整率≤±1% 2.2.6瞬态电压调整率≤±15% 2.2.7电压稳定时间≤1S 2.2.8电压波动率≤1% 2.2.9稳态频率调整率≤1%
2.2.10瞬态频率调整率≤±5% 2.2.11频率稳定时间≤5S 2.2.12频率波动率≤0.5% 2.2.12 单步接受负载能力100％ 2.3主要技术要求 2.3.1总体技术要求 2.3.1.1柴油机直接与交流发电机相连接。 2.3.1.2发电机抗无线电干扰能力达到BS8000的标准。 2.3.1.3所有外露可动部件(手动操作控制除外)都封闭包装并完全防护，以防人员意外触及，所有防护装置应可拆卸。 2.3.1.4对发电机组、底架和辅助设备的所有外露金属表面进行防锈底漆和电喷漆处理。 2.3.2柴油发动机技术要求 2.3.2.1冷却方式：风扇水箱散热 2.3.2.2速度（转/分）：1500 2.3.2.3进气方式：涡轮增压空空中冷 2.3.2.4频率：50HZ 2.3.2.5调速型式：电子调速 2.3.2.6起动时间：由静止至额定转速少于15秒 2.3.2.7起动方式：直流电起动、手动 2.3.2.8 带载时间：从空载到满载时间少于30秒 2.3.2.9发动机使用国产0号或－10号轻柴油，并遵循BS5514标准； 2.3.2.10发动机额定功率应达到BS5514的连续负载，并且与交流发电机的连续功率相配； 2.3.2.11发动机曲轴转速不应超过1500rpm，旋转的正常方向应是逆时针； 2.3.2.12设有超速保护装置，在超速达到15%的情况下停止燃料供应。 2.3.3发电机技术要求 2.3.3.1励磁方式：无刷自励(永磁) 2.3.3.2绝缘等级：H
柴油发电机组详细技术参数说明 1、柴油发电机组 机组尺寸(mm)：3600*1650*2100 机组重量(kg)：4000 启动方式：电启动 蓄电池额定容量（AH）：120AH 2个 主用功率（kW/KVA）：400/500 备用功率（kW/KVA）：440/550 额定电流（A）：720 断路器额定容量（A）：800 额定电压（V）：400/230V 额定频率（HZ）：50 稳态电压调整率：≤0.5% 稳态频率调整率：≤0.5% 瞬态电压调整率：≤15% 瞬态频率调整率：≤5% 电压波动率：≤0.5% 频率波动率：≤0.5% 电压稳定时间 : ≤3S 频率稳定时间 : ≤3S 接线方式：3相4线 起动成功率：100% 海拔高度：≤1000M 海拔功率衰减：每上升500M，1000M－3000M修正4%，3000M以上6% 相对湿度：≤90% 环境温度：≤40°C 噪音：空旷处7米≤102db 2、柴油机 主用功率（kW/KVA）：450/562.5 备用功率（kW/KVA）：510/637.5
缸径(mm)×行程(mm)：135*150 转速(r/min)：1500 气缸数量：12缸 气缸排列方式：V型 排量(L)：26 排气温度（℃）：485 冷却方式：全封闭式水循环强制风冷 冷却水容量（L）：40 冷却水介质：软水、防冻液 冷却水泵流量（L/min）：22 冷却水泵压力（bar）: 1.25 允许冷却系统压力损失（bar）：≤0.35 双节温器全开温度（℃）：94/102 最高工作温度（℃）：103 机油容量（L）：60 机油等级：CD级 最低机油压力（bar）≥3 正常运行机油温度（℃）＜130 额定燃油耗（g/kW.h）：240 额定机油耗（g/kW.h）0.3 调速方式：电子调速 吸气方式：废气涡轮增压 旋转方向：逆时针 怠速（rpm）：600±50 气缸点火顺序：1-12-5-8-3-10-6-7-2-11-4-9 3、交流发电机 主用功率（kW/KVA）：400/500 备用功率（kW/KVA）：440/550 效率：97.8% 额定电压（V）：400/230 电压输出范围：110V－690V可固定调整
备用柴油发电机组技术规范要求 一、设备功能（模块）描述: 工艺技术规范: 一) 项目基本要求： 若所供货物为进口产品必须具备原产地证明或商检局的检验证明及合法进货渠道证明。 1） 本项目柴油发电机组供应范围应包括但不限于以下内容：柴油发动机、交流发电机、冷却系统、调速器、增压器、蓄电池及市电浮充充电器、控制系统、保护系统、膨胀减震节、避震器、空气滤清器、机油、柴油滤清器、专用维修工具、油箱及机组应配置的附件。 2） 全套发电机组设备设计、制造和测试标准符合ISO8528、BS4999、AS1359。机组整机技术条件应符合国家标准GB2820－90《工频柴油发电机通用技术条件》。机组技术指标符合ISO3046、IEC34、BS4999、BC5000、BS5514、WDE0530、DIN6271。具有ISO9001质量管理体系认证证书。 3） 设备厂商须提供充足的备件和24小时技术支持。供应方须提供相关证明资料。 4） 可靠性：供应方必须能确保系统选用的产品必须是高可靠性的。 二)发电机组整体要求: 1） 发电机组要求 发电机组为全新整机原装进口或者国内授权厂家组装成套生产 机组备用/主用功率：310/280KW 柴油发动机：进口或合资柴油发动机（推荐品牌：康明斯、帕琼斯、沃尔沃） 交流发电机：进口或无锡史坦福无刷交流发电机 额定电压：400/230V 额定频率：50Hz 功率因素：滞后0．8以上 绝缘等级：IP21以上
励磁方式：无刷自励式 接线方式：三相四线 电压调整方式：自动电压调节 输出电压：可调整 2） 发电机组具备全自动启动功能，实现无人值守，当市电停电时自动启动机组供电，当市电恢复后，机组自行延时停机，手动控制与自动控制可切换。 3） 发电机组要有自动故障监控系统及保护系统，例如发电机的过载、短路、缺相、超水温、失速等保护；另外柴油机的各项数据也要监测及保护，例如油温、缺油、油压、水温、超速等保护。 4） 发电机组必须有完善的售后服务及技术支持，例如快速服务反应时间、零件供应等，提供操作手册、维修保养手册、零件书、电路图、安装图等。 5） 油箱大小的确定：满足机组满负荷运行8小时以上 6） 发动机均要求为6缸直列。并提供产品合格证。 7） 交流发电机要求提供产品合格证。 8） 类型：四冲程涡轮增压柴油发动机，使用中国零号柴油。 9） 冷却方式：水冷式散热，自带风扇水箱闭式内循环冷却。 10） 转速：l 500转／分。 11） 启动方式：DC24V电池启动。 12） 调速方式：电子调速。 三) 发电机组控制器基本功能要求 1）手动和自动控制机组的启停。 2）控制器应显示参数如下：三相线电压，三相相电压，三相电流，转速，频率，水温，油压，有功功率，功率因素，运行时间，及其发电机电压、频率等参数。 3）发电机预报警、保护停机如下：低油压、高水温、超速、超频、起动失败、过流、电压过高或过低、电压不平衡、电流不平衡停机。
柴油发电机组技术标准 目的： 为使开发建设项目施工材料与施工技术标准化、规范化，规范项目部现场施工管理，以及招标采购需要，特制定本技术标准。 正文内容： 一．工程概况 ******** 二、技术要求及工艺质量 1、目的： 为使开发建设项目施工材料与施工技术标准化、规范化，规范项目部现场施工管理，以及招标采购需要，特制定本技术标准。 2、技术标准编制依据 1）GB/T10233-2005---低压成套开关设备和电控设备基本试验； 2）GB/T3797-2005---电气控制设备； 3）GB50171-92---电气装置安装工程盘、柜一、二次回路结线施工及验收规范； 4）DL/T 596---电力设备预防性试验； 5）Q/JBCK-2005---电力控制及通信智能化成套配电设备技术规范； 6）GB 14048.11-2002---低压开关设备和控制设备； 7）GB 755---旋转电机基本技术要求； 8）DL 427—1991---户内型发电机断路器订货技术条件； 9）GB l105---内燃机台架性能实验方法； 10）GB 1859---内燃机噪声测定方法； 11）GB l2699---工频柴油发电机组额定功率、电压及转速； 12）ZB J91 005---内燃发电机组轴系扭转振动的限值及测量方法； 13）ISO8528---往复式内燃交流发电机组； 14）GB2820---工频柴油发电机通用技术条件； 15）GB/T2820-1999---往复式内燃机驱动的交流发电机组； 16）GB/T4712-1996---自动化柴油发电机分级要求； 17）GB/T12786-1991---自动化柴油发电机组通用技术条件； 18）GB/T3614-1994---柴油发电机安装要求； 除本技术要求提及的内容外，均符合柴油发电机组有关国家标准及部颁标准（包括各标准的引用标准）。本技术标准中所有设备、备品备件，除本规范书中规定的技术参数和要求及所列标准外，其余均应遵照最新版本的国标（GB）、部
一、鑫明100KW柴油发电机组技术说明 柴油发电机组： 1、技术标准 机组符合下列中华人民共和国标准 1）GB755－2000 《旋转电机基本技术要求》 2）GB/T7064－2002《透平型同步电机的技术要求》 3）IEC34－1（第八版）《旋转电机第一部分—额定值和性能》 4）IEC34－3《汽轮发电机的特殊要求》 5）GB/T 2819－1997《移动电站通用技术条件》 6）GB/T 2820《往复式内燃机驱动的交流发电机组》 7）GB4712－1996《自动柴油发电机组分级要求》 8）JB/T 8186－1999《工频柴油发电机组额定功率、电压及转速》9）JB/T 10303－2001《工频柴油发电机组技术条件》 2、主要组成部分 1）柴油发动机； 2）交流同步发电机； 3）冷却系统； 4）自启动切换系统， 5）燃油系统； 6）排气系统和排烟系统； 7）电动起动系统； 8）24VDC蓄电池组（密封铅酸电池）； 9）低噪音静音和高效消音系统； 10）空气、燃油、润滑油过滤器； 11）机组控制系统 12）出口断路器、出口断路器柜 13）24V全自动浮动充电系统 3、机组主要性能及结构 1）使用条件
机组在下列条件能可靠工作（1）海拔高度<1000m、（2）环境温度: -5～+40℃；（3）相对湿度:9％～100% 。 2）主要技术指标 （1）机组连续输出功率为：标准功率 （2）额定电压：400V，电压波动率≤0.5%； （3）瞬态电压调整率20%～-15%； （4）频率：50HZ，三相四线，瞬态频率调整率＜±5％（电子调整器）； （5）功率因数：0.8（滞后）； （6）转速：1500转／分钟； （7）电压稳定时间≤1s； （8）频率稳定时间＜3s； （9）噪声：不超过80dB（离机1.m，离地面1m）； 3）机组的运行 机组能连续满容量运行，机组能通过运行方式选择开关，选择机组所处状态，运行方式选择开关有下列四个位置即“自动”、“手动”、“试验”、“零位”，机组正常处于准启动状态即“自动”状态，该开关装于机组控制柜上。“自动”：保安段失电立即自动启动， 5-360 秒内自动并网供电（可调），自动启动可以连续三次“手动”可在机组控制屏上手操作启动、停机。具备同期检测闭锁功能。“试验”：机组可进行自启动试验，但主开关自锁，不合闸。“零位”：闭锁控制屏上手动和自动启动功能，可安全进行设备维护和检修。 机组的启动：保证机组自启动快速性和成功率，使机组正常处于热态，即采取对机组冷却水的预热手段。发动机能根据控制信号自起动和停机，起动用直流电动机，电源由镍镉电池供，充电器设在一单独柜内。并设有直流电动机过热保护装置，起动用蓄电池容量能满足无需充电连续5次起动，电池可长期处于浮充状态。 4）电气接线 （1）一次接线所有电器元器件装设于配电柜内，按招标人要求进行安装。 （2）二次接线：机组的控制启动、保护、测量、信号系统采用交（直）流 V 电压（由我方提供）。机组的控制、保护具有可通讯的接口，并提供完整通讯协
柴油机基本结构参数 | [<<] [>>] -------------------------------------------------------------------------------- 柴油机基本结构参数（basic constructional parameter of diesel engine）主要包括冲程数τ、气缸数i,、气缸直径D、活塞行程S、曲柄半径r、连杆长度ι、气缸中心距L、气缸工作容积Vs与压缩比εC等的结构参数。它们不仅影响柴油机的作功性能、机械负荷与热负荷，而且影响柴油机的外形尺寸与重量，必须根据柴油机的用途及相关设计任务书的要求来合理确定这些参数。 冲程数τ柴油机完成一个工作循环所需要的话塞行程数（参见内燃机），四冲程柴油机τ= 4，二冲程柴油机τ= 2。在基本结构参数与热力参数相同的条件下，二冲程柴油机单位工作容积的作功能力较大，但其经济性能与排放性能均劣于四冲程柴油机。当前除在大型船用柴油机及一些小型柴油机中采用二冲程工作循环外，其他用途柴油机广泛采用四冲程工作循环。 气缸数i 组成一台柴油机的气缸总数。当功率一定时，减小气缸直径，增加气缸数目，除有助于提高转速，减小柴油机外形尺寸外，让可以提高柴油机输出扭矩的均匀性，改善柴油机的平衡性，但其缺点是使用与维修工作量较大，所需备件也相应增多。机车柴油机视其具体用途，气缸数i大都为8、12和16。、与气缸数在12缸以上时，出于总体布置等因素的考虑，气缸排列基本采用V形结构（参见内燃机）。 气缸直径D 影响气缸工作容积的一个重要参数，主要与用途有关。它不仅影响柴油机的尺寸和重量，还影响柴油机的工作性能及有关零部件的机械负荷与热负荷。机车柴油机的气缸直径一般在180 mm～280 mm的范围内。 活塞行程S 活塞在气缸内作往复运动，其上、下止点之间的距离称为活塞行程（参见内燃机）。活跃行程S与气缸直径D这两个参数不仅确定了气缸工作容积，而且行程缸径比S/D对柴油机的外形尺寸、工作性能、机械负荷及热负荷等都有一定的影响。机车柴油机行程缸径比的基本范图是1.00~1.25。 曲柄半径r 与连杆长度ι的比值r/ι连杆长度ι是指连杆大、小头孔中心之间的距离（参见柴油机连杆）。曲柄半径r（参见柴油机曲轴）与连杆长度ι的比值λ是一个重要的结构参数，它对柴油机的总体高度与动力学性能都有一定的影响（参见柴油机曲柄连杆机构）。从减小活塞连杆组的往复运动惯性力和柴油机的高度出发，一般希望采用较短的连杆，亦即应选用较大的曲柄半径连杆长度的比值。在机车柴油机中，通常λ的范围是 气缸中心距L与气缸直径D的比值L/D 气缸中心距L与气缸直径D的比值，其大小影响柴油机的总体长度与重量指标。为此，在保证满足气缸盖螺栓合理布置和曲轴轴瓦承载能力等要求的前提下，应尽可能地减小L/D的比值。在机车柴油机中，该比值的范围一般为
柴油发电机组技术要求 柴油发电机组应满足以下技术要求： 1、总体功能 （1）自启动功能。 （2）远程监控功能，设备及配套设施状态信号（电流、电压、频率、功率因数、温度、机油压力、充电电压、充电电流等和故障信号均应上传。 主用容量kW 见工程量表。 额定电压V 400/230 额定功率因数0.8 额定频率Hz 50 相数与接法三相四线，YO 额定转速r/min 1500 调压方式自动 启动方式电启动 稳态电压调整率≤0.5% 瞬态电压调整率≤±15% 电压稳定时间≤1s 稳态频率调整率≤2% 瞬态频率调整率≤±10% 频率稳定时间≤3s 电压波动率≤±0.5% 频率波动率≤0.5% 电压谐波失真＜4% 空载电压整定范围95%～105% 发电机组效率≥90% 噪声≤102dBA（距离机组1m处） 减振带内置减振装置并采用抗老化复合材料，机组 可直接放置机房地面。最大振幅＜0.05cm 相对湿度≤95% 工作环境温度 -10℃～+50℃ 低温启动性能卓越。 市电断电3-6秒钟内可自动启动。 单步加载能力100%，并在10秒内达到额定电压。 油箱储存量可供满负荷运行8小时。
2、柴油发动机 发动机应为四冲程涡轮增压柴油发动机。 气缸数：≥4(90kW)；≥6(135kW以上)； 气缸排列方式：直列； 气缸总容积：≥4.5L（90kW）；≥6.5L（135kW以上）； 压缩比：≥16:1； 额定转速：1500RPM； 燃油：0#柴油； 日用油箱：带不小于8h工作的油箱； 预热装置：机组配有低温启动预热装置； 燃油消耗率：≤215g/kWh（100%负荷时）； 机油容量：≥12L； 机油消耗率：≤2.7g/kWh（100%负荷时）； 启动方式：电启动； 冷却方式：水冷闭式循环或风冷； 最大排烟量：≤300L/s(90kW)；≤500L/s(135kW)；≤800L/s(200kW)； 排烟最大温度：≤580℃； 自动转速调节。 3、交流发电机 励磁方式：无刷自励磁式； 绝缘等级：H级； 防护等级：IP22； 电压调节：自动电压调节器； 能承受较大的不平衡电流：最大25%额定相电流 发电机在一定的三相对称负载上，其中任一相再加20%额定功率的电阻性负载，且任一相总的负载电流不超过额定值时，应能正常工作1h，线电压的最大（最小）值与三相线电压平均值之差不超过三相线电压平均值的10%。 发电机在额定电压下可过载1.1倍额定电流，历时2min。发电机应与发动机过载能力相匹配，即以6h为周期，可在110%额定负载运行1h，而不超过温升限度。 发电机向相控整流器、开关电源、UPS或其他负载供电时，不应发生低频振荡。 4、机带控制柜 控制柜显示屏可显示以下内容：三相线电压、相电压和频率；发电机组：三相线电压和相电压，三相电流；频率、功率因数、有功功率、无功功率、漏电电流、机油压力、水温、转速、电池电压、充电电流、燃油位、运行时间、输入和输出点、日期等。具体具有以下功能： 三遥监控系统和微机接口及软件实现；
