吸附式干燥机故障与排除方法

BTA模块吸干机常见故障分析
吸干机常见故障分析：
1、启动后再生腔不排气
原因：泄放阀的信号电磁阀不动作；泄放气动阀损坏或者气压不够。

对策：检查电板路，检查电磁阀，气路是否接通；调高控制气压力；
2、在生气流量过大
原因：单向阀关闭不严；切断阀关闭不严；在生气节流阀开度过大；
对策：检查有关阀件，予以修复或更换。

检查塔体两端的气流扩散器。

3、再生排气噪音大
原因：消音器损坏；切断阀关闭漏气，流量增大.
对策：修复或更换。

4、干燥效果欠佳
原因：1.上游的除油过滤器件失效，干燥机有油；
2.进气温度过高；
3.工作气压偏低；气源流量偏大，超载；
4.再生气流量偏小，再生压力偏高。

对策：检查除油器（如果前置除油除水过滤器很多
油分，建议检查吸附剂，很可能已经被油污染失效了）；测量进气温度；根据需要和可能调高空气压力；减小负荷；检查节流阀，调节阀。

5、输出的成品气粉尘较多
原因：干燥剂磨损大，粉化了。

下游的除尘过滤器滤芯损坏。

对策：更换滤芯；更换干燥剂
6、输出的成品气压降增加
原因：干燥剂粉化（干燥剂粉化会导致后置除尘过滤器堵塞增大压差）。

对策：更换干燥剂以及除尘过滤器滤芯。

压缩空气吸附式干燥机常见故障及解决1. 引言1.1 压缩空气吸附式干燥机的作用压缩空气吸附式干燥机是一种常用的工业设备，其主要作用是将空气中的水蒸气去除，从而确保空气中不含有过多的湿气。

这对于许多工业领域来说都是非常重要的，因为湿度过高的空气可能会影响设备的正常运行，甚至导致设备损坏。

通过压缩空气吸附式干燥机，空气中的水蒸气会被吸附并去除，从而使空气变干燥。

这样可以确保在使用空气作为动力源或提供气体的情况下，设备能够正常运行而不受湿度影响。

压缩空气吸附式干燥机在工业生产中扮演着重要的角色，帮助提高生产效率并确保设备的稳定运行。

压缩空气吸附式干燥机的作用就是去除空气中的水分，确保空气干燥，从而维护设备的正常运行和延长设备的使用寿命。

在工业生产中，对于压缩空气吸附式干燥机的性能和运行稳定性有着极高的要求，因此及时调试和维护干燥机是非常重要的。

1.2 常见的故障现象常见的故障现象包括：1. 压缩空气吸附式干燥机无法正常启动；2. 干燥效果不佳，湿气无法有效去除；3. 出现异常噪音或震动；4.出现漏气现象，导致压缩空气泄漏；5. 温度过高或过低，影响机器正常运行；6. 滤芯堵塞或损坏，影响过滤效果；7. 控制系统出现故障，无法正常调节温度或湿度；8. 部件老化或损坏，导致机器性能下降；9. 运行时间过长或过短，影响能耗和效率；10. 外部环境影响，如灰尘、湿度过高等造成干燥机故障等问题。

针对这些常见故障现象，需及时诊断并采取相应的解决措施，确保压缩空气吸附式干燥机的正常运行和延长使用寿命。

2. 正文2.1 压缩空气吸附式干燥机常见故障及解决1.排气温度高：可能是因为排气系统堵塞或者散热片污垢导致的。

解决方法是清洁排气系统，清理散热片。

2.压力损失大：可能是因为吸附剂堵塞或者阀门不正常导致的。

解决方法是更换吸附剂，检查并修复阀门问题。

3.湿度控制不准确：可能是因为控制系统故障或者传感器损坏导致的。

解决方法是检查控制系统，更换损坏的传感器。

吸干机一般常见故障再生能力不足的处理方法
在空压机普遍应用到工厂生产的今天，空压机已经成了工厂生产的注意动力资源，但是空压机工作时因为温度过高而产生水分这就需要用到干燥设备，作为空压机后处理设备，吸附式干燥机（冷干机）用的越来越多，同样，冷干机工作有时也会出现故障，我们来简单了解下：吸附干燥机常见故障及排除，最常见的故障那个可分为器质性、负载性和再生性三类，现简述之。

①器质性故障时由于干燥器上某一零部件损坏所引起的，如阀门损坏、消声器故障和控制器失灵等。

工作寿命终了和遭外力破坏时发生器质性故障的主要原因。

这类故障往往是在无先兆或先兆不明的情况突然发生，但较容易判断，也叫容易处理。

②负载性故障的主要原因是设备超负荷运行，其主要表现为出口排气露点升高。

压缩空气处理量增大、进其温度升高或进气压力降低等是造成吸附干燥机超负荷工作的常见原因。

多数情况下，负载性故障不打容易被觉察，但后果也不会太严重，且较容易处理。

吸附式干燥机再生性故障是由再生能耗不足引起的。

其显性表征有：再生尾气排放温度过低、尾气带水，消声器或排气阀外表结露、再生塔的外表温度低于环境温度或出现外壁结露等；而隐性弊症则是塔内结露即由于能量载体（干燥气）供给不足，解吸出来的水汽不能在规定时间里全部排出，冷却时剩余水汽就会在吸附床内凝聚成液态水;这是极端有害的。

实践表明：吸附干燥机运行中所发生的许多疑难杂症几乎都与再生能耗不足有关。

再生性故障由于隐蔽性强、潜伏时间长，而且往往还掺杂有认为因素家（如惜耗心理）或先发因素（如选型不当），所以处理起来比较困难。

这类故障对吸附干燥机运行及整体性能都有较大的危害。

增加再生能耗是这类故障最直接有效的办法。

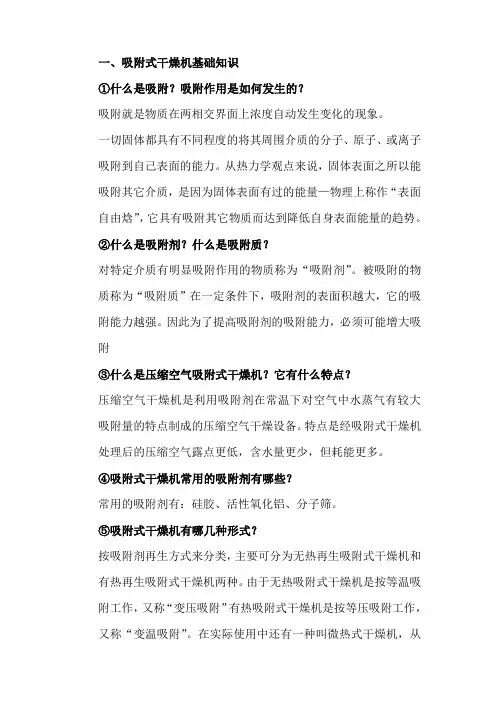

一、吸附式干燥机基础知识①什么是吸附？吸附作用是如何发生的？吸附就是物质在两相交界面上浓度自动发生变化的现象。

一切固体都具有不同程度的将其周围介质的分子、原子、或离子吸附到自己表面的能力。

从热力学观点来说，固体表面之所以能吸附其它介质，是因为固体表面有过的能量—物理上称作“表面自由焓”，它具有吸附其它物质而达到降低自身表面能量的趋势。

②什么是吸附剂？什么是吸附质？对特定介质有明显吸附作用的物质称为“吸附剂”。

被吸附的物质称为“吸附质”在一定条件下，吸附剂的表面积越大，它的吸附能力越强。

因此为了提高吸附剂的吸附能力，必须可能增大吸附③什么是压缩空气吸附式干燥机？它有什么特点？压缩空气干燥机是利用吸附剂在常温下对空气中水蒸气有较大吸附量的特点制成的压缩空气干燥设备。

特点是经吸附式干燥机处理后的压缩空气露点更低，含水量更少，但耗能更多。

④吸附式干燥机常用的吸附剂有哪些？常用的吸附剂有：硅胶、活性氧化铝、分子筛。

⑤吸附式干燥机有哪几种形式？按吸附剂再生方式来分类，主要可分为无热再生吸附式干燥机和有热再生吸附式干燥机两种。

由于无热吸附式干燥机是按等温吸附工作，又称“变压吸附”有热吸附式干燥机是按等压吸附工作，又称“变温吸附”。

在实际使用中还有一种叫微热式干燥机，从形式上看，微热式再生干燥机也是对再生气体进行加温，但是由于它使用的再生气体是来自本身的含水量很低的干燥空气，因此它也是属于“变压吸附”干燥机。

⑥消音器在吸附式干燥机中起什么作用？消音器的作用是降低吸附式干燥机再生气体中排出的噪声。

由于再生废气在排出时有一定压力，排气速度较快，会引起气体震动并产生强烈的排气噪声，一般可达到80～110dB。

按有关规定，在排气噪声大于75dB时，就要求采取消声措施。

在吸附式干燥机中，由于再生排气中带有大量的粉尘和水气，在温度适宜时会有凝结水积聚，很容易造成消音器堵塞。

因此消音器吸附式干燥机中的工作条件是十分恶劣，是吸附式干燥机中的一个易损配件。

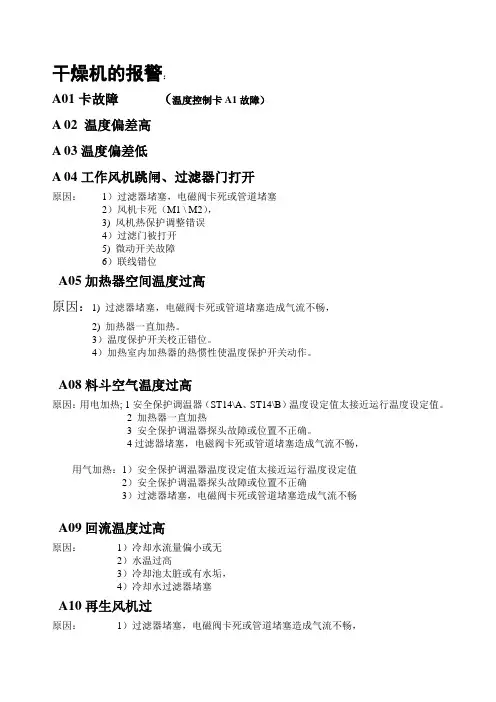

干燥机的报警：A01卡故障（温度控制卡A1故障）A 02 温度偏差高A 03温度偏差低A 04工作风机跳闸、过滤器门打开原因：1）过滤器堵塞，电磁阀卡死或管道堵塞2）风机卡死（M1 \ M2），3) 风机热保护调整错误4）过滤门被打开5) 微动开关故障6）联线错位A05加热器空间温度过高原因：1) 过滤器堵塞，电磁阀卡死或管道堵塞造成气流不畅，2) 加热器一直加热。

3）温度保护开关校正错位。

4）加热室内加热器的热惯性使温度保护开关动作。

A08料斗空气温度过高原因：用电加热; 1安全保护调温器（ST14\A、ST14\B）温度设定值太接近运行温度设定值。

2 加热器一直加热3 安全保护调温器探头故障或位置不正确。

4过滤器堵塞，电磁阀卡死或管道堵塞造成气流不畅，用气加热：1）安全保护调温器温度设定值太接近运行温度设定值2）安全保护调温器探头故障或位置不正确3）过滤器堵塞，电磁阀卡死或管道堵塞造成气流不畅A09回流温度过高原因：1）冷却水流量偏小或无2）水温过高3）冷却池太脏或有水垢，4）冷却水过滤器堵塞A10再生风机过原因：1）过滤器堵塞，电磁阀卡死或管道堵塞造成气流不畅，2）再生风机热保护设置值错误3）风机卡死A11再生温度过高原因：1）过滤器堵塞，电磁阀卡死或管道堵塞造成气流不畅2）温度保护开关设定错误3）再生加热器一直加热4）再生排气阀是否卡死A13再生空气入口过热原因：1) 无冷却水或流量偏小2）水温过高3）冷却池太脏或有水垢4）冷却水过滤器堵塞A15无压缩空气原因：1）无压缩空气或气压不够2）压力故障或校正错误3）压力调整过滤器故障或校正错误A16干燥过滤器堵塞原因：1）粉尘太多2）压力故障校准错误3）过滤器门被打开A17料斗没到设定值原因：1）料斗没有料2）料位感应器故障A18露点温度报警原因：1) 把机器设置到运行状态，设备很长时间未使用2）露点参数设定错误3）可能是水或周围的空气进入管路4）塑料颗粒太潮5）风机入口温度过高导致干燥失效6）露点检测探头校准错误A19过程探头坏原因：1）温度控制探头短路或断路A20再生入口热电偶失灵或断线原因：1）再生温度控制探头版条短路或断线2）再生塔入口探头开关卡故障A21再生出风口探头坏A22料湿辅助探针坏原因：辅助温度控制探头短路或断线A23过程探头故障原因：1）温度控制卡故障2）温度探头故障A24系统时针丢失原因：温度控制卡故障A25再生加热器故障原因：1）一个或多个加热器故障2）一个或多个加热器保险丝烧毁。

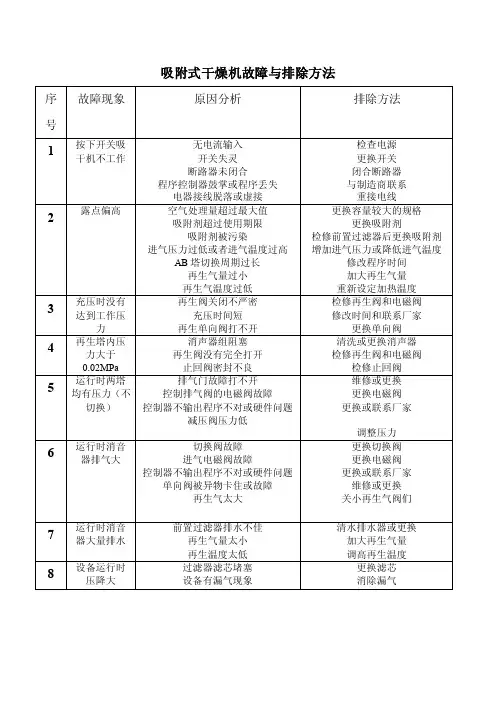

吸附式干燥机故障与排除方法序号故障现象原因分析排除方法1按下开关吸干机不工作无电流输入开关失灵断路器未闭合程序控制器鼓掌或程序丢失电器接线脱落或虚接检查电源更换开关闭合断路器与制造商联系重接电线2 露点偏高空气处理量超过最大值吸附剂超过使用期限吸附剂被污染进气压力过低或者进气温度过高AB塔切换周期过长再生气量过小再生气温度过低更换容量较大的规格更换吸附剂检修前置过滤器后更换吸附剂增加进气压力或降低进气温度修改程序时间加大再生气量重新设定加热温度3 充压时没有达到工作压力再生阀关闭不严密充压时间短再生单向阀打不开检修再生阀和电磁阀修改时间和联系厂家更换单向阀4 再生塔内压力大于0.02MPa消声器组阻塞再生阀没有完全打开止回阀密封不良清洗或更换消声器检修再生阀和电磁阀检修止回阀5 运行时两塔均有压力（不切换）排气门故障打不开控制排气阀的电磁阀故障控制器不输出程序不对或硬件问题减压阀压力低维修或更换更换电磁阀更换或联系厂家调整压力6 运行时消音器排气大切换阀故障进气电磁阀故障控制器不输出程序不对或硬件问题单向阀被异物卡住或故障再生气太大更换切换阀更换电磁阀更换或联系厂家维修或更换关小再生气阀们7 运行时消音器大量排水前置过滤器排水不佳再生气量太小再生温度太低清水排水器或更换加大再生气量调高再生温度8 设备运行时压降大过滤器滤芯堵塞设备有漏气现象更换滤芯消除漏气。

故障时间：2004-8-2
编号：集电-空压机-03
吸附式干燥机排气阀持续排气故障维修
现象：2004年8月2日中班，2#干燥机出现排气阀持续排气现象，双罐不能切换工作，仅在充压时有不排气现象。

检查：1、C、P阀的膜片破损。

2、A2阀紧固螺母松脱。

分析：由于A1、A2、B1、B2共用气源联动动作，当其中一个阀膜片破损或阀体故障时，会造成气罐间无压力差，阀体动作不良，致使四个阀均不能正常动作。

因此双
塔工作模式形如一个塔工作。

另外，电磁阀动作不良也会造成以上情况。

P、C阀故障或膜片破损会造成排气消音器持续排气，压力损失非常大。

工作原理：
说明：A1和B2、A3和B4阀同方向动作，A2和B1、A4和B3阀同方向动作。

1、A罐工作：A1、B2开（B1、A2关）
A罐吸附：A3开、A4关、B1关、
B4开，C关、P开
B罐脱附：P开排气
2、均压：P关、C开
3、切换：A1、B2关，B1、A2开，B
罐吸附，A罐脱附
4、高压脱附：P开、C关→B罐工作。

◎吸附式干燥机维修所以对气源进行处理是绝对必要的，空气的净化处理设备主要由后部冷却器、精密过滤器（含气水分离器）、干燥机（吸附式或冷冻式）、自动排水排污阀等根据不同的工艺要求组成一个完整的系统。

压缩空气的干燥程度通常是用露点温度来表示的一、工况条件与技术指标Working condition and technical data再生气量（Purge air): ≤12～15%工作压力（Working pressure): 0.6～1.0MPa进气含油量（Inlet oil content): ≤0.1mg/m3成品气压力露点（Outlet air pressure dew point): -20～－40℃干燥剂（Desiccant): 活性氧化铝（Activated aluminum）或分子筛（Molecular siere)工作周期（Working periods): 60～180min进气温度（Inlet temperature): 0～45℃二、伽利略吸附式干燥机产品特点：1）人性化设计：科学合理结构设计，外型新颖，美观大方，长期高效，性能稳定，操作、维护、保养方便，安装简便（无基础）。

2）采用变压吸附的工作原理循环周期可根据工况进行编程，出厂标准设置10min。

可根据客户需求合理选配多种控制模式，如：PLC控制、远程监控、露点显示及信号传输功能。

3）简体内壁作专业的防锈处理，10年不锈蚀。

4）灵活稳定的气动阀，工作可靠，寿命使用长。

5）吸附剂充填量极为充裕，大容量的干燥剂床保证了空气与干燥剂有充足的接触时间，使干燥剂能充分吸收水份，达到稳定的出口露点。

保证出口空气露点的稳定，除水效果。

6）品质优良的消音器，有效的降低产品噪音，具有压力保护功能，提升产品安全性。

7）保持吸附筒内空气合适的流速，既可确保压缩空气与吸附剂充分接触，亦可防止吸附剂移动和粉化。

8）产品独特设计，气流脉冲小，气压平稳无波动，吸附剂破碎大大降低，出口气含粉尘少。

微热再生吸附式干燥机说明书(2009-04-28 19:52:29)标签：微热再生干燥机吸附式干燥机吸干机说明书分类：吸附式干燥机说明书1. 工作原理概述JHL型微热再生吸干机是根据变压、变温吸附原理，充分利用吸附剂在高压、低温下吸附，低压、高温下脱附的特性，提高单位质量内的吸附剂的吸附量，从而达到深度干燥压缩空气的目的。

它具有无热再生（PSA法）吸干机结构简单，自动化程度高和有热再生（TSA法）吸干机耗气量少，深度解吸之优点。

能够避免无热再生吸干机耗气量大、切换频繁和有热再生吸干机结构庞大复杂、耗电量大的弱点，其综合指标具有明显的优势。

JHL型微热再生吸干机采用双塔结构，一塔在高压、常温下吸附空气中的水分，另一塔在低压、高温下用部份干燥空气使吸附塔中的吸附剂再生，经过一定时间，两塔切换，这样就保证了干燥压缩空气的连续供应。

每个塔的实际工作过程分为三个阶段：吸附——再生（包括加热再生和冷却再生）——充压。

2. 工艺流程说明JHL型吸干机的工艺流程如下图所示，压缩空气通过进气阀IA进入吸附塔A，空气被干燥。

干燥后的空气经止回阀CA到达出口，其中有一部分空气作为再生气在到达出口前从气流中分出，经再生气调节阀RV的流量控制，进入到加热器H中，在加热器内再生空气被加热，温度上升，再经止回阀OB流入吸附塔B。

吸附塔B内有上半个周期吸附下来的水分，再生气带走这些水分并经再生阀RB 和消声器MF排空，此为加热再生阶段。

随着加热时间的延长，B塔内的温度不断上升，经过一定时间，加热器断电，再生空气冷却，此为冷却再生阶段。

根据设定的循环周期，确定再生气流的吹扫时间。

这以后，再生阀RB关闭，吸附塔B开始升压直到两塔压力平衡。

升压需要一定的时间，以保证两塔压力均衡，否则可能引起出口处压力波动。

半个循环周期后，进气阀IA关闭，同时进气阀IB打开。

考虑到阀的动作时间，6秒后生再生阀RA再打开。

现在吸附塔B开始干燥空气，而吸附塔A则进入再生状态，这样就完成了一次切换动作。

常见故障现象、原因及排除方法见下表：故障现象原因分析排除方法1. 干燥器两罐不能正常切换1.程序控制器失效。

指示灯不亮，电磁阀不工作（用铁器碰电磁头无吸引力）。

2.消音器堵塞。

当电磁阀开启，高压罐卸压时气流受阻，致使受压差驱动的梭阀不能及时切换，变成三通，主气流从电磁阀短路，经消音器排入大气，使两罐压力同时下降。

3.电磁阀或气缸阀不能工作。

电磁线圈损坏或接线松动或先导节流小孔堵塞。

造成该故障阀一侧罐体始终处于高压状态。

4.单向阀卡住或严重泄漏，主气流外泄，压力下降。

5.电磁阀膜片破裂，该阀一侧罐体不能保压（均压时，压力不上升，工作时主气流短路外泄，压力下降）。

6.节流阀开启不到位。

在均压程序结束时，低压罐压力未上升至匀衡压力，1.按电器控制部分使用说明书检查接头和易损件，更换元件或线路板。

2.卸下消音器，若设备恢复正常切换，则应更换消音器或反吹清洗后再装上使用。

3.检查电磁头接线及吸引力，清除小孔通道异物。

4.检查阀腔内有无异物，在长期停机或过饱和情况下容易发生铝胶板结合阀件锈蚀。

5.拆下阀盖，更换膜片。

6.逆时钟旋转节流阀，加大再生气量，直至两罐均压相等。

2. 成品气露点达不到要求或排气带水1.长期停机，干燥器前后阀门未关闭，大气中湿气进入罐内。

2.前级过滤器失效或未按时排放油水，造成液态油水冲击干燥剂。

3.吸附剂油中毒或粉化严重。

4.切换系统出现故障，不能正常再生。

5.消音器堵塞，再生背压过高。

6.进气温度偏高或进气压力偏低。

7.再生气量不足。

1.连续开机自然干燥（加大再生气量）。

2.排除前级过滤器故障后，开机自然干燥或更换吸附剂。

3.更换吸附剂。

4.排除故障。

5.清洗或更换消音器。

6.增设冷却器，调整系统工作压力。

7.逆时针旋转节流阀，加大再生气量。

3. 压力降偏大1.吸附剂破损严重。

2.流量过大或工作压力过低。

3.过滤器（包括管道过滤器）堵塞。

1.卸出过筛或更换。

2.重新校正流量和压力。
