压缩空气吸附式干燥机常见故障及解决1. 引言1.1 压缩空气吸附式干燥机的作用压缩空气吸附式干燥机是一种常用的工业设备，其主要作用是将空气中的水蒸气去除，从而确保空气中不含有过多的湿气。
这对于许多工业领域来说都是非常重要的，因为湿度过高的空气可能会影响设备的正常运行，甚至导致设备损坏。
通过压缩空气吸附式干燥机，空气中的水蒸气会被吸附并去除，从而使空气变干燥。
这样可以确保在使用空气作为动力源或提供气体的情况下，设备能够正常运行而不受湿度影响。
压缩空气吸附式干燥机在工业生产中扮演着重要的角色，帮助提高生产效率并确保设备的稳定运行。
压缩空气吸附式干燥机的作用就是去除空气中的水分，确保空气干燥，从而维护设备的正常运行和延长设备的使用寿命。
在工业生产中，对于压缩空气吸附式干燥机的性能和运行稳定性有着极高的要求，因此及时调试和维护干燥机是非常重要的。
1.2 常见的故障现象常见的故障现象包括：1. 压缩空气吸附式干燥机无法正常启动；2. 干燥效果不佳，湿气无法有效去除；3. 出现异常噪音或震动；4.出现漏气现象，导致压缩空气泄漏；5. 温度过高或过低，影响机器正常运行；6. 滤芯堵塞或损坏，影响过滤效果；7. 控制系统出现故障，无法正常调节温度或湿度；8. 部件老化或损坏，导致机器性能下降；9. 运行时间过长或过短，影响能耗和效率；10. 外部环境影响，如灰尘、湿度过高等造成干燥机故障等问题。
针对这些常见故障现象，需及时诊断并采取相应的解决措施，确保压缩空气吸附式干燥机的正常运行和延长使用寿命。
2. 正文2.1 压缩空气吸附式干燥机常见故障及解决1.排气温度高：可能是因为排气系统堵塞或者散热片污垢导致的。
解决方法是清洁排气系统，清理散热片。
2.压力损失大：可能是因为吸附剂堵塞或者阀门不正常导致的。
解决方法是更换吸附剂，检查并修复阀门问题。
3.湿度控制不准确：可能是因为控制系统故障或者传感器损坏导致的。
解决方法是检查控制系统，更换损坏的传感器。

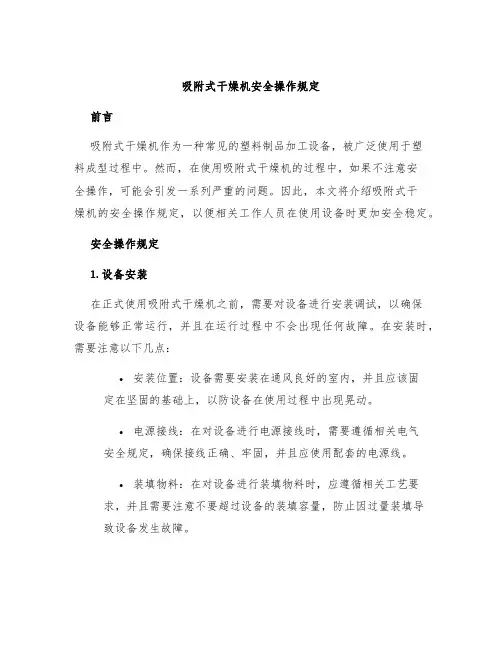

吸附式干燥机安全操作规定前言吸附式干燥机作为一种常见的塑料制品加工设备，被广泛使用于塑料成型过程中。
然而，在使用吸附式干燥机的过程中，如果不注意安全操作，可能会引发一系列严重的问题。
因此，本文将介绍吸附式干燥机的安全操作规定，以便相关工作人员在使用设备时更加安全稳定。
安全操作规定1. 设备安装在正式使用吸附式干燥机之前，需要对设备进行安装调试，以确保设备能够正常运行，并且在运行过程中不会出现任何故障。
在安装时，需要注意以下几点：•安装位置：设备需要安装在通风良好的室内，并且应该固定在坚固的基础上，以防设备在使用过程中出现晃动。
•电源接线：在对设备进行电源接线时，需要遵循相关电气安全规定，确保接线正确、牢固，并且应使用配套的电源线。
•装填物料：在对设备进行装填物料时，应遵循相关工艺要求，并且需要注意不要超过设备的装填容量，防止因过量装填导致设备发生故障。
2. 设备操作在对吸附式干燥机进行操作时，需要注意以下几点：•开机前检查：在正式启动设备之前，需要对设备进行全面的检查，确保所有的操作部件处于正常状态，并且检查装填物料是否符合要求。
•启动设备：在对设备进行启动时，需要按照设备操作手册的要求进行操作，并且需要注意不要超时操作设备。
•定期维护：在设备使用过程中，应定期对设备进行维护保养，确保设备始终处于良好的工作状态。
3. 设备维护在对吸附式干燥机进行维护时，需要注意以下几点：•维护周期：在维护设备时，需要按照设备操作手册的要求定期维护，并且在使用过程中发现任何故障，都应立即维修。
•维护方式：维护方式必须按照相关规定进行操作，维护过程中需要关闭设备电源，并且需要使用标准的工具进行操作。
•维护保养记录：维护保养过程中需要详细记录维护情况，并且将维护记录归档存档，以便在日后进行查询。
结论吸附式干燥机在操作过程中需要遵守安全规定，以确保设备的运行，在使用设备时，应根据设备操作手册的要求进行操作，并且需要注意设备的安装、操作和维护保养，以确保设备的长期稳定工作。

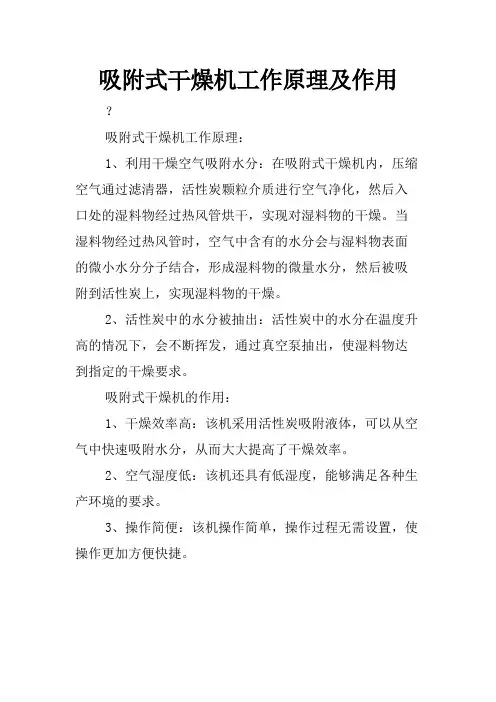

吸附式干燥机工作原理及作用
吸附式干燥机工作原理：
1、利用干燥空气吸附水分：在吸附式干燥机内，压缩空气通过滤清器，活性炭颗粒介质进行空气净化，然后入口处的湿料物经过热风管烘干，实现对湿料物的干燥。
当湿料物经过热风管时，空气中含有的水分会与湿料物表面的微小水分分子结合，形成湿料物的微量水分，然后被吸附到活性炭上，实现湿料物的干燥。
2、活性炭中的水分被抽出：活性炭中的水分在温度升高的情况下，会不断挥发，通过真空泵抽出，使湿料物达到指定的干燥要求。
吸附式干燥机的作用：
1、干燥效率高：该机采用活性炭吸附液体，可以从空气中快速吸附水分，从而大大提高了干燥效率。
2、空气湿度低：该机还具有低湿度，能够满足各种生产环境的要求。
3、操作简便：该机操作简单，操作过程无需设置，使操作更加方便快捷。
吸附式干燥机工作原理

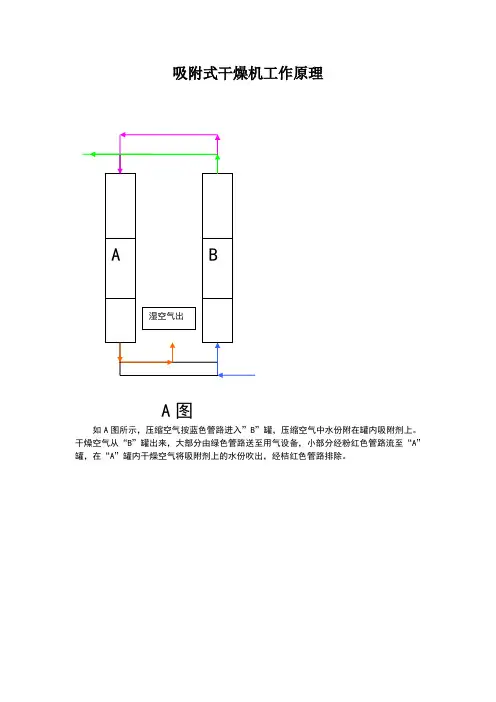

A图
如A图所示，压缩空气按蓝色管路进入”B”罐，压缩空气中水份附在罐内吸附剂上。
干燥空气从“B”罐出来，大部分由绿色管路送至用气设备，小部分经粉红色管路流至“A”罐，在“A”罐内干燥空气将吸附剂上的水份吹出，经桔红色管路排除。
B图
三分钟后如B图所示，压缩空气按蓝色管路进入”A”罐，压缩空气中水份附在罐内吸附剂上。
干燥空气从“A”罐出来，大部分由绿色管路送至用气设备，小部分经粉红色管路流至“B”罐，在“B”罐内干燥空气将吸附剂上的水份吹出，经桔红色管路排除。
三分钟后又如A图所示,周而复始运转。
吸附式干燥机运行维护
关键词：吸附式干燥机运行维护
关于吸附式干燥机运行维护说明
1、开机前，必须先开进气阀;压力稳定后，开启吸附筒底部排污阀，确认压缩空气排至洁净为止;并确定消音器无漏气现象。
2、控制面板通电后，左侧应显示加热器温度;右侧应显示吸附时间为60分钟;如果右侧显示E-，说明控制器设置有误，必须从新设置。
3、设备启动后，首先观察吸附侧压力是否为进气压力;再生侧是否为零;如吸附侧压力有较大下降趋势，应及时停机检查本体各类控制阀门状态是否正常。
4、停机后，必须先关闭进气阀和出气阀;开启吸附筒底部排污阀，确认压缩空气排空后，然后关闭排污阀。
5、正常运行时，监视加热器温度小于225℃;消音器无堵塞现象;吸附侧和再生侧压力正常。
6、检修必须定期检查C、T、A级过滤器的滤芯是否堵塞，并定期清洗过滤器的排水器。
吸附式干燥机控制面板参数设置
首先将运行设置开关投入设置档，方可进行参数设置;具体设置参数如下：
1、参数1(吸附时间)设定值60分钟。
2、参数2(再生延迟时间)设定值6秒。
3、参数3(再生时间)设定值58分钟。
4、参数4(加热延迟时间)设定值8秒。
5、参数5(加热时间)设定值30分钟。
6、参数6(加热器上限温度值)设定值200℃。
7、参数7(加热器温度控制值)设定值20℃。
8、参数8(备用参数)设定值0。
考试宝典-高分练兵场
揭秘论文“低价”根源
医学编辑中心
邮箱投稿视频教程。
吸附式干燥机工作原理
A图
如A图所示，压缩空气按蓝色管路进入”B”罐，压缩空气中水份附在罐内吸附剂上。
干燥空气从“B”罐出来，大部分由绿色管路送至用气设备，小部分经粉红色管路流至“A”罐，在“A”罐内干燥空气将吸附剂上的水份吹出，经桔红色管路排除。
B图
三分钟后如B图所示，压缩空气按蓝色管路进入”A”罐，压缩空气中水份附在罐内吸附剂上。
干燥空气从“A”罐出来，大部分由绿色管路送至用气设备，小部分经粉红色管路流至“B”罐，在“B”罐内干燥空气将吸附剂上的水份吹出，经桔红色管路排除。
三分钟后又如A图所示,周而复始运转。

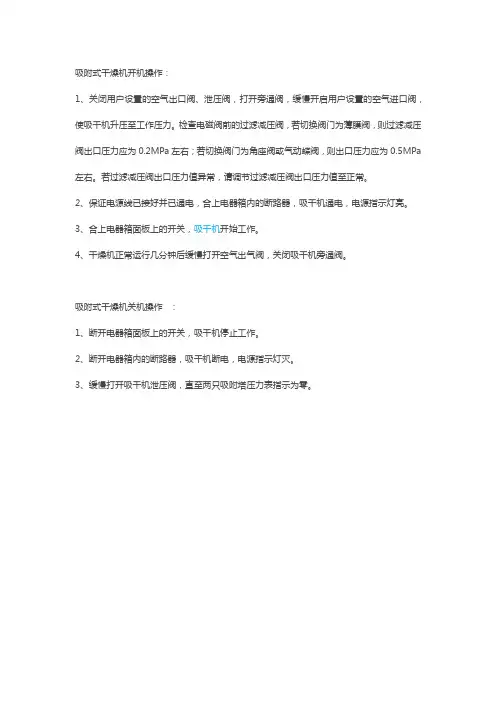

吸附式干燥机开机操作：
1、关闭用户设置的空气出口阀、泄压阀，打开旁通阀，缓慢开启用户设置的空气进口阀，使吸干机升压至工作压力。
检查电磁阀前的过滤减压阀，若切换阀门为薄膜阀，则过滤减压阀出口压力应为0.2MPa左右；若切换阀门为角座阀或气动蝶阀，则出口压力应为0.5MPa 左右。
若过滤减压阀出口压力值异常，请调节过滤减压阀出口压力值至正常。
2、保证电源线已接好并已通电，合上电器箱内的断路器，吸干机通电，电源指示灯亮。
3、合上电器箱面板上的开关，吸干机开始工作。
4、干燥机正常运行几分钟后缓慢打开空气出气阀，关闭吸干机旁通阀。
吸附式干燥机关机操作：
1、断开电器箱面板上的开关，吸干机停止工作。
2、断开电器箱内的断路器，吸干机断电，电源指示灯灭。
3、缓慢打开吸干机泄压阀，直至两只吸附塔压力表指示为零。
零气耗压缩热再生吸附式干燥机的工作原理1. 引言你有没有想过，在工业生产或者一些对气体干燥度要求极高的场所，怎样才能高效又节能地把气体中的水分去除掉呢？今天呀，咱们就来一起搞清楚零气耗压缩热再生吸附式干燥机的工作原理，从它的基础概念到实际应用，还有那些容易被误解的地方，咱们都好好唠一唠。
这篇文章里会包含它的基本原理、在生活和工业中的应用、面临的挑战以及相关的趣味知识哦。
2. 核心原理2.1基本概念与理论背景首先呢，咱们得知道什么是吸附式干燥。
简单来说，就是利用某些物质对水分子有很强的吸附能力这个特性来干燥气体。
就好比海绵吸水一样，有些材料特别能“吸”水，在干燥机里就是用来吸气体中的水分的。
零气耗压缩热再生吸附式干燥机的发展也是随着工业对节能和高效干燥需求不断提高而发展起来的。
它的理论来源就是吸附的原理，吸附剂可以吸附气体中的水分，从而达到干燥气体的目的。
常见的吸附剂有硅胶、分子筛等，这些东西就像一个个小小的“水分捕捉器”，在干燥机里发挥着重要作用。
2.2运行机制与过程分析这种干燥机的工作过程挺有趣的。
它主要有两个吸附塔，咱们可以把这两个吸附塔想象成两个轮流值班的小卫士。
第一步，压缩空气进入其中一个吸附塔。
这个时候，吸附塔里的吸附剂就开始大展身手了，它把空气中的水分紧紧地吸附住，就像磁铁吸铁屑一样，这样从这个吸附塔出来的空气就变得干燥了。
第二步，被吸附了水分的吸附剂肯定不能一直这么工作呀，得让它把吸附的水分排出去才能继续工作呢。
这时候就用到压缩热了。
利用压缩空气自身的热量来加热吸附剂，让吸附剂把吸附的水分释放出来，这个过程就像是给吸附剂洗个热水澡，把它身上的“脏东西”（水分）都洗干净。
第三步，干燥的空气再经过一个冷却器，把温度降下来，这样就得到了温度合适、干燥度很高的空气了。
而另一个吸附塔呢，在这个时候就开始准备接班了，等这个吸附塔工作一段时间需要再生的时候，另一个吸附塔就开始重复前面的步骤。
两个吸附塔就这样轮流工作，一直保持对压缩空气的干燥处理。
干燥机维修应用知识考题：一、选择题（20个）1.对于干燥机维修中一个常见问题“出糠”，通常是由哪种原因导致的？A.破碎齿轮B.电机故障C.丝杆断裂D.进料过多答案：D2.在干燥机维修中，如何判断风机是否正常工作？A.通过观察风机转速B.通过观察风机外罩温度C.通过观察风机进、出口压差D.通过观察风机制冷效果答案：C3.在干燥机维修中，哪一部分的故障通常会导致进料不正常？A.螺旋输送器B.热风炉C.烘箱D.风机答案：A4.干燥机维修中，常见的故障检查方法是？A.观察和听声音法B.排故法C.更换法D.全面检查法答案：A5.在干燥机维修中，哪种维修工具是必不可少的？A.扳手B.水泵钳C.排气扳手D.焊接工具答案：A6.对于干燥机维修中常见的“料槽漏料”问题，可能的原因是什么？A.料槽变形B.料槽连接部位松动C.料槽内有异物D.以上都是答案：D7.在干燥机维修中，润滑油的作用是？A.降低设备运行摩擦阻力B.提高设备的运行速度C.增加设备运行噪音D.提高设备耐磨性答案：A8.干燥机维修中，温度调节器的主要作用是？A.控制设备的运行速度B.控制设备的加热温度C.控制设备的运行状态D.控制设备的进料速度答案：B9.干燥机维修中，当干燥机出现“机器跑偏”问题时，可能的解决方法是？A.调整重心B.更换齿轮C.清洗设备D.调整风机速度答案：A10.在干燥机维修中，什么方法可以避免热风管道堵塞？A.定期清洗B.更换热风管道C.增加热风出口D.调整热风温度答案：A11.干燥机维修中，若干燥机出现“风口温度不均匀”的问题，通常是由哪种原因导致的？A.风扇转速过快B.引入空气不足C.热风温度不均匀D.热风体积不足答案：C12.在干燥机维修中，常见的烘箱堵塞问题可能由下列哪些原因引起？A.风机转速过慢B.机械故障C.不适宜的进料物料D.烘箱温度过低答案：C13.干燥机维修中，如何正确安装和调试新设备？A.严格按照生产厂家的操作手册进行B.根据个人经验操作C.照着其他设备的样子操作D.只需要连接好电源和水源即可答案：A14.在干燥机维修中，常见的“烘箱温度过高”问题可能由哪些原因引起？A.风扇转速过快B.给料数量过多C.热风输入不良D.烘箱门未关闭答案：B15.干燥机维修中，如何正确清洗设备？A.使用高压水枪进行清洗B.使用清洁剂配合人工清洗C.不需要清洗D.只需要使用刷子进行清洗答案：B16.在干燥机维修中，如何保证设备的安全性能？A.安装安全防护装置B.严格执行操作规程C.进行定期维护和检修D.以上都是答案：D17.在干燥机维修中，常见的停机故障可能由下列哪些原因引起？A.电网电压不稳定B.设备进入休眠模式C.设备过载D.缺乏润滑油答案：A18.干燥机维修中，哪种方法可以帮助发现设备的潜在问题？A.常规设备维护B.定期设备检查C.设备使用过程中的异常情况记录D.以上都是答案：D19.干燥机维修中，如何防止设备自燃？A.加装温度控制装置B.定期进行清洗卫生C.监督设备运行状态D.以上都是答案：A20.在干燥机维修中，哪种故障可能导致设备不能正常启动？A.温控器损坏B.风机故障C.进料机构故障D.热风进口堵塞答案：B二、判断题（10个）1.干燥机维修常见故障原因包括人为因素、机械部件损坏和电气故障等。
吸附式干燥机问答题
4－1吸附式干燥机的分类是什么?
答：吸附式干燥机分为简易型吸附式干燥机(－次性)和再生型吸附式干燥机(自动循环型)。
我们日常多采用再生型吸附式干燥机，简易型吸附式干燥机多用于小型实验室。
再生型吸附式干燥机－般分为无热再生吸附式干燥机和有热再生吸附式干燥机。
有热再生吸附式干燥机根据加热方式又可分为内加热型吸附式干燥机和外加热型吸附式干燥机。
4－2再生吸附式干燥机的运行原理是什么?
答：再生吸附式干燥机由两个双联机简组成，机筒里装满干燥剂(干燥剂的表面能吸收水份)。
两个机筒轮流接通和关闭气流，交替进行干燥和再生运行，从而使气流能持续接触干的干燥剂来达到脱湿干燥的目的。
4－3无热再生吸附式干燥机的干燥原理是什么?
答：无热再生吸附式干燥机是通过“压力变化”来达到干燥效果。
由于空气容纳水汽的能力与压力呈反比。
其干燥后的－部分干燥空气(称为再生气)减压膨胀至大气压，这种压力变化使膨胀空气变得更加干燥，然后让它流过未接通气流的需再生的干燥剂层(即已吸收足够水汽的干燥塔)，干燥的再生气吸出于燥剂里的水分，将其带出干燥机来达到脱湿干燥的目的。
无热再生吸附式干燥机－般要消耗15％左右的再生压缩空气。
4－4有热再生吸附式干燥机的干燥原理是什么?
答：有热再生吸附式干燥机是通过“温度变化”来达到干燥效果。
因为空气容纳水汽的能力与温度呈正比。
内加热型吸附式干燥机是让少量干燥空气(称为再生气)流过需再生的干燥剂层并启动内置在机筒的加热器，产生的高温空气会吸出干燥剂里的水分，将其带出干燥机。
外加热型吸附式干燥机－种是让少量干燥空气(称为再生气)流过外置的加热器再吹过需再生的干燥剂层，产生的高温干燥空气会吸出干燥剂里的水分，将其带出干燥机。
外加热型吸附式干燥机另－种是通过鼓风机将普通空气吹过外置在机筒的加热器,产生的高温空气可吸出干燥剂里的水分，将其带出干燥机。
此种外加热型吸附式干燥机不需要消耗压缩空气．即再生气消耗量为0％。
4－5吸附式干燥机的干燥剂有哪些?
答：吸附式干燥机－般采用硅胶、活性氧化铝、分子筛作为干燥剂。
4－6各类干燥剂的特点是什么?
答：硅胶较易受水份潮解。
活性氧化铝的吸附性能很强、很稳定，遇到水分不潮解，且具有高抗碎强度和抗磨蚀性，适用范围较广。
分子筛由于在相对湿度20％以下有较好的干燥性能，常常仅作为深度干燥的干燥剂。
4－7吸附式干燥机的适用范围如何?
答：吸附式干燥机用于压力露点要求在零度(O℃)以下的场合。
它能达到冷冻式干燥机远远不能达到的干燥效果。
4－8吸附式干燥机的干燥效率与气流温度的关系是什么?
答：气流的温度越低，吸附式干燥机的干燥效率越高。
因为空气温度越低，容纳的水分越少，对吸附式干燥机的干燥负载就越低，吸附式干燥机的干燥能力就越强，故而效率越高。
4－9无热吸附式干燥机的干燥效率与气流压力的关系是什么?
答：无热吸附式干燥机是通过变压(即压力变化)来进行干燥达到除湿效果的。
干燥剂再生时气流的压力差越大，再生气吸出的干燥剂里水分就越多，干燥剂的再生效果就越好，下－工作周期时的干燥效果就越佳。
－般来说，无热吸附式干燥机都有它额定的最小工作压力，否
则达不到干燥机设定的干燥效果。
4－1O吸附式干燥机前置过滤器有何作用?
答：吸附式干燥机的前置过滤器用于清除压缩空气中的固态和液态污染物，延长干燥剂层的使用寿命(尤其是油污染会造成干燥剂因“中毒”而失效)。
4－11吸附式干燥机后置过滤器有何作用?
答：吸附式干燥机后置过滤器用于清除干燥剂粉尘，防止下游有尘埃污染物。
4－12加大吸附式干燥机的吸附床有何作用?
答：1、增加压缩空气与吸附剂的接触时间；
2、额外的吸附剂用于补偿干燥剂的自然老化：
3、确保出口露点温度稳定；
4、保存足够吸附热以备正常再生之需。
4－13国产吸附式干燥机与进口吸附式干燥机的差距?
答：首先。
由于国内的干燥剂(例如活性氧化铝等)的吸附性能不佳，国产吸附式干燥机在压
力露点：20℃以下就无能为力了。
其次．国内的阀门阀件的性能不佳．开启不很顺畅，造成国产吸附式干燥机的故障不断，工作不稳定．
再次，国产吸附式干燥机的设计落后。
要知道合适的干燥剂层、机筒、管路、阀门设计可以减少压降。
提高干燥效果。
特别是塔体尺寸和分流器的设计，关系到气流在塔体内的均匀走向和气流与干燥剂的接触时间，从而直接影响干燥机的干燥效率。
4－14吸附式干燥机电源指示灯不亮有何原因。
如何解决?
答：1、电源未接通。
检查电路终端板上的电压。
2、开关置于关的位置。
将开关置于开的位置。
3、开关失灵。
更换开关。
4、指示灯被烧毁。
更换指示灯。
4－15吸附式干燥机出口露点为什么会过高?
答：1、超出最大流量值和超过设计条件。
2、干燥剂没有吸附作用：
a、使用寿命已结束;
b、干燥剂已被污染(如被油污染)；
c、过早饱和(吸水过多)。
3、气流进入干燥机前没有预处理除去液态水。
4－16干燥剂过早饱和的原因是什么?
答：1、再生气率不足：
a、再生气阀排放不出；
b、再生循环时，工作塔压力并未完全下降I无法降到2kgf／cm2以下)，造成压力差太小。
2、排气消音器堵塞；
3、排气阀无法打开：
4、单向阀卡住无法正常关闭：
a、设置不当：
b、定时器故障。
4－17吸附式干燥机工作塔压为什么达不到系统压力?
答：1、再生气／升压阀无法关闭；
2、下游空气的需求量过大。
4－18吸附式干燥机再生塔压为什么无法降到2kgf／cm2以下?
答：1、消音器堵塞；
2、单向阀失灵；
3、排气阀开启过久；
4、再生气／升压阀无法开启.
4－19吸附式干燥机再生循环时再生气排放量为什么过大?
答：1、进气阀无法关闭；
2、单向阀失灵；
4－20吸附式干燥机两塔不能循环再生和干燥有何后果?是何缘故?如何解决?
答：吸附式干燥机两塔不能循环再生和干燥会造成－塔持续再生，而另－塔持续工作，工作塔因不堪负荷而饱含水分，出口露点温度持续上升直至超出设计的露点温度要求。
吸附式干燥机两塔不能循环再生和干燥的原因与解决方案如下：
1、进气阀、再生气／升压阀失灵：
检查所有阀门的工作状况，维修或更换有关阀门。
2、电控箱内的压力开关失灵：
a、更换压力开关；
b、如果机器所有工作条件正常，所有阀门工作正常，可以将压力开关短接(即旁通关
掉)应急。
